771887 - Câblage réseau Intellinet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Connecteur Keystone RJ45
Marque	Intellinet
Modèle	771887
Catégorie	Câblage réseau
Norme compatible	T568A / T568B
Type de connexion	IDC (auto-dénudant) à l'arrière, prise RJ45 femelle à l'avant
Matériau du connecteur	Plastique ignifuge, contacts plaqués or
Dimensions (L x l x h)	20 x 15 x 30 mm
Poids	10 g
Couleur	Blanc / ivoire
Alimentation	Aucune (passif)
Fonctions principales	Connecter un câble Ethernet à une plaque murale ou un panneau de brassage
Utilisation prévue	Réseaux locaux (LAN), installations domestiques et professionnelles
Entretien et nettoyage	Essuyer avec un chiffon sec et non pelucheux
Précautions de sécurité	Ne pas utiliser à l'extérieur, éviter l'humidité et les températures extrêmes
Pièces détachées	Capuchon de câblage de rechange (réf. 771887-CAP)
Réparabilité	Non réparable, remplacer l'ensemble
Informations générales	Enregistrement du produit sur register.intellinet-network.com

FOIRE AUX QUESTIONS - 771887 Intellinet

Quels types de câbles sont compatibles avec ce keystone ?

Ce connecteur accepte les câbles Ethernet U/UTP et F/UTP de catégorie 5e, 6 ou 6a, avec une gaine de 5 à 8 mm de diamètre.

Faut-il un outil spécifique pour le câblage ?

Non, le mécanisme IDC (auto-dénudant) s'actionne en fermant les ailes du capuchon. Aucun outil de percussion n'est nécessaire.

Quelle est la longueur de dénudage recommandée ?

Dénudez 30 à 40 mm de gaine extérieure pour libérer les paires torsadées et le fil de masse.

Ce keystone est-il compatible avec les normes T568A et T568B ?

Oui, le capuchon de câblage est codé par couleur pour les deux normes. Suivez le schéma fourni sur l'étiquette ou la notice.

Peut-on utiliser ce keystone pour un câble blindé (STP) ?

Oui, si votre câble possède une tresse de cuivre, repliez-la contre la gaine et maintenez-la avec une bande de feuille de cuivre (non incluse) avant d'insérer le câble.

Où installer ce connecteur keystone ?

Dans une plaque frontale (murale) ou un panneau de brassage standard de format keystone.

Le keystone est-il adapté à un usage en extérieur ?

Non, ce modèle est conçu pour un usage intérieur uniquement. L'humidité et les UV peuvent l'endommager.

Comment tester la connexion après câblage ?

Utilisez un testeur de câble réseau pour vérifier la continuité et la polarité de chaque paire.

Y a-t-il une garantie sur ce produit ?

Intellinet offre une garantie à vie limitée. Enregistrez votre produit sur register.intellinet-network.com pour activer la garantie.

Où trouver la notice d'installation ?

La notice est disponible en téléchargement gratuit sur notice-facile.com ou directement sur le site d'Intellinet.

MODE D'EMPLOI 771887 Intellinet

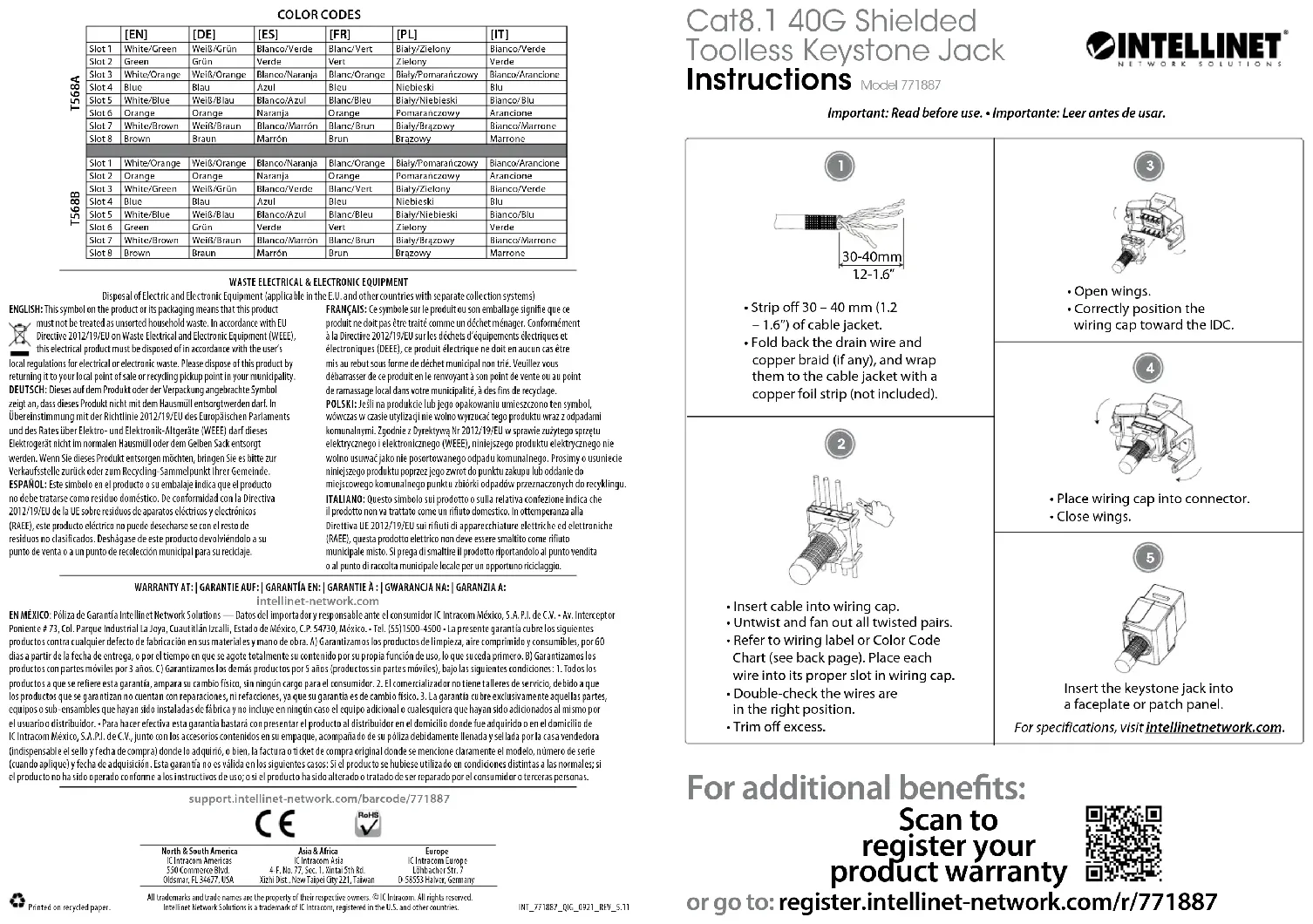

1 Dénudez 30 à 40 mm de gaine de câble Repliez le fil de masse et la tresse de cuivre (le cas échéant) et enroulez-les dans la gaine du câble avec une bande de feuille de cuivre (non incluse). 2 Insérez le câble dans le capuchon de câblage. Détorsadez et déployez toutes les paires torsadées. Reportez-vous à l'étiquette de câblage ou au tableau des codes de couleur (voir la dernière page). Placez chaque fil dans son emplacement approprié dans le capuchon de câblage. Vérifiez que les fils sont dans la bonne position. Coupez l'excédent. 3 Ailes ouvertes. Positionnez correctement le capuchon de câblage vers l'IDC (connecteur auto-dénudant). 4 Placez le capuchon de câblage dans le connecteur. Fermez les ailes. 5 Insérez la prise keystone dans une plaque frontale ou un panneau de brassage. Vous trouvez les spécifications sur intellinetnetwork. com. Enregistrez votre produit sur register. intellinet-network. com/r/771887 ou scannez le code QR figurant sur la couverture.
