M149N - Contrôleur Kemo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Contrôleur Kemo M149N, conçu pour la gestion de systèmes électroniques.
Utilisation	Idéal pour les applications nécessitant un contrôle précis des signaux électriques.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des composants pour assurer un fonctionnement optimal.
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation pour éviter les risques électriques.
Informations générales	Produit conçu pour une utilisation professionnelle et amateur, avec un support technique disponible.

FOIRE AUX QUESTIONS - M149N Kemo

Comment installer le Kemo M149N ?

Pour installer le Kemo M149N, commencez par le connecter à votre source d'alimentation. Assurez-vous que les connexions sont sécurisées et suivez le schéma de câblage fourni dans le manuel d'utilisation.

Que faire si le Kemo M149N ne s'allume pas ?

Vérifiez d'abord les connexions d'alimentation. Assurez-vous que l'alimentation est fonctionnelle et que les câbles sont correctement branchés. Si le problème persiste, essayez de réinitialiser le contrôleur.

Comment régler la sensibilité du Kemo M149N ?

La sensibilité du Kemo M149N peut être ajustée à l'aide du potentiomètre situé sur le boîtier du contrôleur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le Kemo M149N fonctionne-t-il avec une tension différente de celle spécifiée ?

Non, il est recommandé d'utiliser le Kemo M149N uniquement avec la tension spécifiée dans le manuel d'utilisation. Des tensions incorrectes peuvent endommager le dispositif.

Comment résoudre un problème de fonctionnement intermittent du Kemo M149N ?

Un fonctionnement intermittent peut être dû à des connexions lâches ou à un surchauffage. Vérifiez toutes les connexions et assurez-vous que le contrôleur est bien ventilé. Si le problème persiste, contactez le service client.

Le Kemo M149N est-il compatible avec d'autres dispositifs ?

Le Kemo M149N est conçu pour être compatible avec divers dispositifs, mais il est important de vérifier les spécifications de chaque appareil pour assurer une compatibilité appropriée.

Comment nettoyer le Kemo M149N ?

Pour nettoyer le Kemo M149N, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager le boîtier.

Que faire si le Kemo M149N émet des bruits inhabituels ?

Si vous entendez des bruits inhabituels, cela peut indiquer un problème interne. Éteignez immédiatement le contrôleur et vérifiez les connexions. Si le bruit persiste après avoir vérifié, contactez le service client pour une assistance supplémentaire.

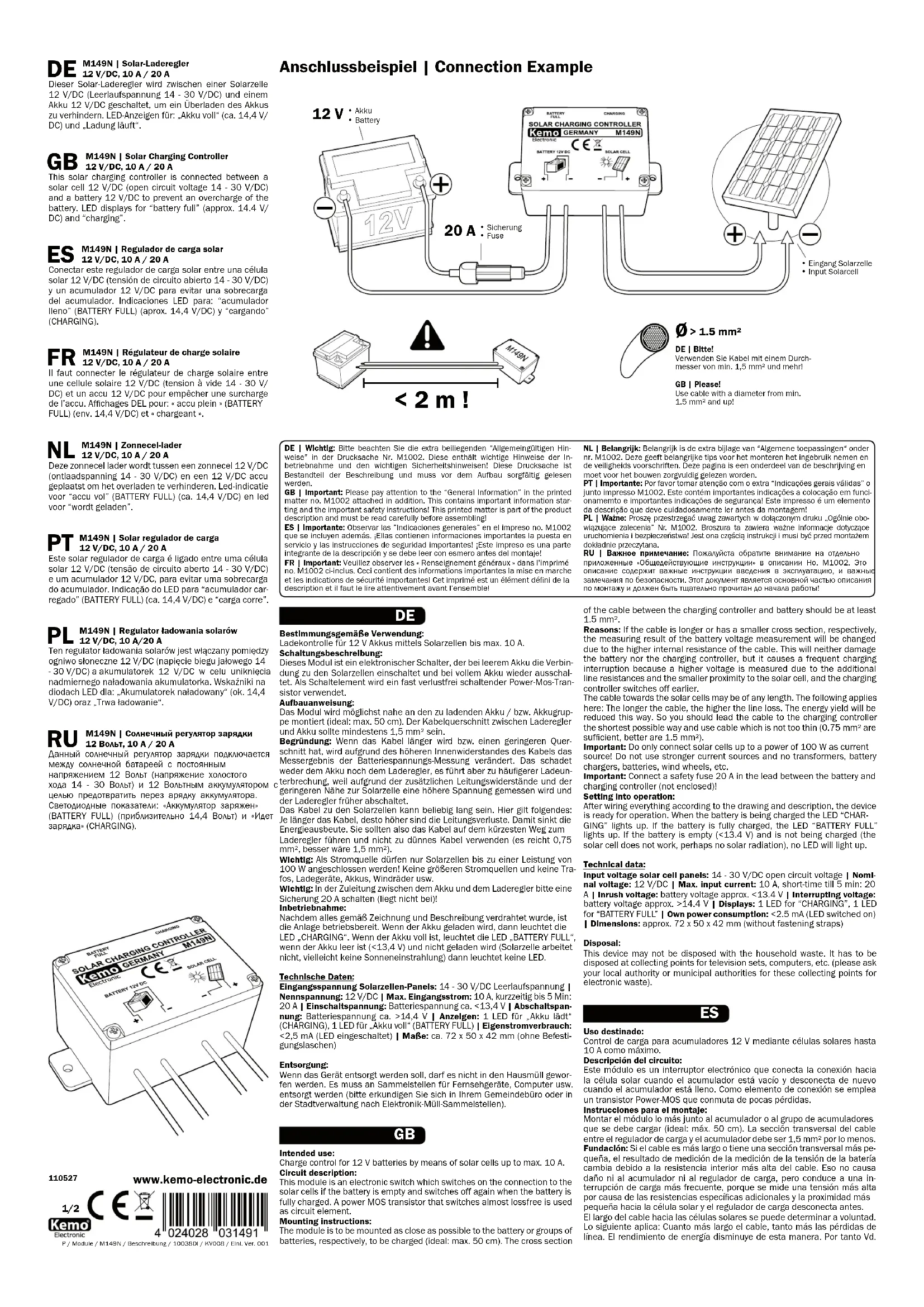

MODE D'EMPLOI M149N Kemo

Usage prévu: Contrôle de charge pour accus 12 V accus au moyen des cellules solaires jusqu’à 10 A au maximum. Description du montage: Ce module est un commutateur électronique qui intercale la conne- xion vers les cellules solaires quand l’accu est vide et débranche de nouveau quand l’accu est plein. Un transistor Power-MOS qui com- mute presque sans pertes est utilisé comme élément de circuit. Instructions d’assemblage: Montez le module le plus près de l’accu ou du groupe d’accus qui doivent être chargés (idéal: 50 cm au maximum). La section du câb- le entre le régulateur de charge et l’accu doit être au moins 1,5 mm². Raison: Si le câble est plus long ou a une section plus petite, le résultat de la mesure de la tension de batterie changera en raison de la résistance interne plus élevée du câble. Ceci ne nuit ni au accu ni au régulateur de charge, mais ceci mène à une interruption de charge fréquente, parce qu’une tension plus haute est mesurée en raison des résistivités additionnelles et la proximité plus petite vers la cellule solaire et le régulateur de charge déconnecte plus tôt. On peut choisir la longueur du câble vers les cellules solaires à vo- lonté. Le suivant est valable: Le plus long le câble, le plus haut sont les pertes dans la ligne. De cette façon le rendement d’énergie bais- se. Pour cette raison vous devriez guider le câble vers le régulateur de charge sur le chemin le plus court et n’utilisez pas du câble qui est trop mince (0,75 mm² sont sufsants, mais 1,5 mm² seraient mieux). Important: Raccordez seulement des cellules solaires jusqu’à une puissance de 100 W comme source de courant! Pas de sources de courant plus fortes et pas de transformateurs, chargeurs de batte- ries, accus, éoliennes, etc. Important: Veuillez monter un fusible 20 A dans l’alimentation entre l’accu et le régulateur de charge (pas inclus)! Mise en service: Après avoir câblé tout selon le dessin et la description, le dispositif est en ordre de marche. Quand l’accu est chargé, la DEL « chargeant » (CHARGING) est allumée. Quand l’accu est plein, la DEL « plein » (BATTERY FULL) est allumée. Quand l’accu est vide (<13,4 V) et n’est pas chargé (la cellule solaire ne marche pas, peut-être il n’y a pas d’insolation), aucune DEL est allumée. Données techniques: Tension à l’entrée panneaux des cellules solaires: 14 - 30 V/DC tension à vide | Tension nominale: 12 V/DC | Courant d’entrance max.: 10 A, en peu de temps jusque 5 min: 20 A | Tension lors de la fermeture du circuit: tension de batterie env. <13,4 V | Courant de rupture: tension de batterie env. >14,4 V | Afchages: 1 DEL pour « chargeant accu » (CHARGING), 1 DEL pour « accu plein » (BATTERY FULL) | Consommation d’électricité propre: <2,5 mA (DEL est al- lumée) | Mesures: env. 72 x 50 x 42 mm (sans éclisses de xation) Mise au rebut: L’anti-rongeur ne doit pas être mis au rebut avec les déchets ména- gers mais doit être déposé dans un container destiné à la collecte des appareils électroniques usagers. (S‘il vous plaît renseigner au- près de vos autorités municipales ou les autorités locales pour les points de collecte des déchets électroniques).
