M152 - Capteur électronique Kemo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de pluie électronique
Marque	Kemo
Modèle	M152
Dimensions (L x l x h)	64 x 44 x 36 mm
Surface active du capteur	29 x 30 mm (dorée)
Tension de service	12 V=
Consommation sans chauffage	env. 8 mA
Consommation avec chauffage	env. 120 mA
Contact du relais	1 x CON, charge max. 25 V / 2 A
Chauffage intégré	Oui, automatique (env. 1 W)
Indicateur DEL1	Allumée quand l'appareil est sous tension
Indicateur DEL2	Allumée quand la pluie est détectée et le relais activé
Délai de commutation	Tant que le capteur est humide
Indice de protection	Encapsulé résistant aux intempéries
Alimentation requise	Bloc d'alimentation 12 V stabilisé, >150 mA
Montage	Par vis (∅2.9-3 mm) dans les 4 trous de forage, profondeur max 16 mm
Entretien	Nettoyer régulièrement avec un chiffon humide ; ne pas utiliser de nettoyants abrasifs, polis ou cires
Instructions générales	Incluses (brochure M1002)
Utilisation prévue	Signalisation de pluie, neige ou grêle

FOIRE AUX QUESTIONS - M152 Kemo

Comment installer le capteur de pluie Kemo M152 ?

Utilisez les 4 trous de forage au dos du capteur pour le visser sur un angle métallique ou un store. Les vis doivent avoir un diamètre de 2,9 à 3 mm et ne pas dépasser 16 mm de profondeur. Inclinez légèrement le capteur pour permettre à l'eau de s'écouler.

Quelle alimentation utiliser pour le capteur ?

Utilisez un bloc d'alimentation 12 V stabilisé avec une capacité d'au moins 150 mA. Une alimentation instable peut endommager le capteur.

Que signifient les deux LED sur le capteur ?

La DEL1 s'allume lorsque l'appareil est sous tension. La DEL2 s'allume lorsque de la pluie est détectée et que le relais est activé.

Comment nettoyer le capteur de pluie ?

Nettoyez régulièrement la surface dorée avec un chiffon humide. N'utilisez jamais de nettoyants abrasifs, de polis ou de cires, car ils endommageraient la couche d'or.

Le capteur peut-il détecter la neige ou la grêle ?

Oui, le capteur est conçu pour signaler la pluie, la neige ou la grêle lorsqu'ils entrent en contact avec la surface active.

Quelle est la puissance maximale que le relais peut commuter ?

Le contact du relais supporte une charge maximale de 25 V et 2 A. Pour commander des charges plus élevées (ex : moteur 230 V), intercalez un relais adapté.

Combien de temps le relais reste-t-il activé après une pluie ?

Le relais reste activé tant que le capteur est humide. Le chauffage intégré accélère le séchage, mais le relais ne se désactive que lorsque la surface est sèche.

Puis-je utiliser le capteur pour commander un moteur 230 V directement ?

Non, le relais du capteur est limité à 25 V / 2 A. Pour un moteur 230 V, vous devez intercaler un relais intermédiaire adapté à la puissance requise.

Que faire si le capteur ne détecte pas correctement la pluie ?

Vérifiez d'abord l'alimentation et les connexions. Nettoyez la surface du capteur avec un chiffon humide. Assurez-vous que le capteur est correctement incliné pour l'écoulement de l'eau.

Où trouver la notice complète du Kemo M152 ?

La notice complète est disponible gratuitement sur le site notice-facile.com en format PDF. Vous pouvez également demander une traduction par email.

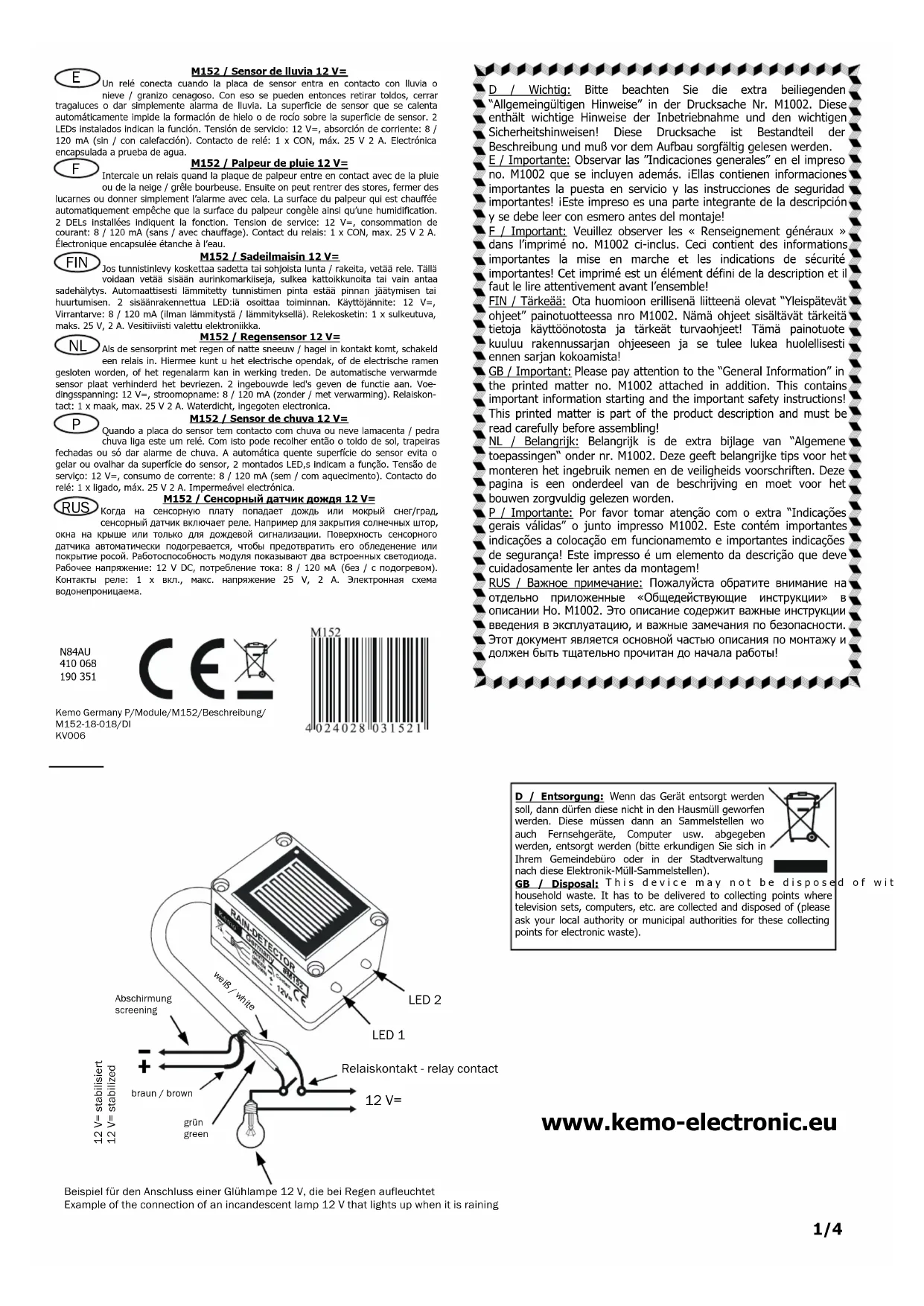

MODE D'EMPLOI M152 Kemo

F / Important: Veuillez observer les « Renseignements généraux » dans l'imprimé no. M1002 ci-inclus. Ceci contient des informations importantes sur la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

F Instructions d'assemblage: En dessous, le palpeur de pluie a un trou de forage dans chaque coin. Avec ces 4 trous, on peut le visser sur un angle métallique, un store ou quelque chose pareil. Les vis employées peuvent entrer dans les trous de forage du module jusqu'à 16 mm de profondeur au maximum. Veuillez utiliser des vis à tôle ou des vis en plastique ∅ 2,9 mm...3 mm. Il faut faire le montage de sorte que la surface du palpeur dorée soit inclinée un peu en direction des pointes sur la surface du palpeur, afin que l'eau puisse s'écouler et ne reste pas sur la surface du palpeur.

Menez le câble de raccordement dans une boîte de commutation étanche à l'eau et câblez-le là. Pour l'alimentation en courant, veuillez employer un bloc d'alimentation 12 V stabilisé avec une puissance de > 150 mA. On peut charger le contact du relais dans le module jusqu'à 25 V et 2 ampères au maximum. Si vous voulez commander des charges ou des tensions plus hautes (p. ex. des moteurs 230 V~), il faut intercaler un autre relais admis à cette puissance de rupture.

Mise en service: Après avoir connecté la tension de service de 12 V, la DEL 1 s'allume. Si maintenant vous donnez quelques gouttes sur la surface du palpeur, la DEL 2 s'allume et le relais se connecte. Un chauffage du palpeur se connecte en même temps et doit produire un séchage accéléré de la surface du palpeur. Ce chauffage a une puissance d'environ 1 W et augmente après un certain temps la température de la surface du palpeur de quelques degrés centigrades comparé à la température ambiante.

Maintenance: Selon le degré d'encrassement, il faut nettoyer le palpeur régulièrement avec un chiffon humide. N'employez pas des nettoyants égratignants, parce que ceux-ci frottent la couche d'or. Il ne faut pas appliquer non plus des polis ou des cires, parce que en ce cas les palpeurs seront couverts avec une couche et ensuite ne peuvent plus sentir la pluie.

Emploi conformément aux dispositions : Signalisation de pluie ou bien de neige ou de grêle bourbeuse.

Veuillez observer la brochure ci-incluse: "Instructions générales"

Tension de service: 12 V | Consommation de courant sans / avec chauffage: env. 8 / 120 mA | Contact du relais: 1 x CON, capacité de charge max. 25 V 2 A | Chauffage du palpeur: automatique à entrer en contact avec la pluie | Diode électroluminescente 1: affichage que le palpeur de pluie est en service | Diode électroluminescente 2: affichage que de la pluie est signalée et que le relais a commuté | Durée de mise en circuit du relais: aussi longtemps que le palpeur serait humide | Le module est encapsulé résistant aux intempéries. | Surface du palpeur active, dorée: env. 29 x 30 mm | Dimensions totales: env. 64 x 44 x 36 mm
