WBS220 - Autres accessoires de téléphones VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra thermique pour smartphone
Marque	Voltcraft
Modèle	WBS220
Dimensions (L x H x P)	68 x 33 x 28 mm
Poids	Environ 45 g
Alimentation	Via smartphone (port USB-C)
Interface de connexion	USB-C avec support USB-OTG
Système d'exploitation requis	Android 5.0 ou plus récent
Plage de mesure de température	-10 à +330 °C
Précision	±5 °C (de -10 à +100 °C), ±5 % (de +100 à +330 °C)
Résolution IR	206 x 156 pixels
Sensibilité thermique (NETD)	50 mK typique
Champ de vision	35,4° horizontal, 26,8° vertical
Fréquence de rafraîchissement	9 Hz
Mise au point	Manuelle par bague rotative
Palette de couleurs	9 palettes disponibles
Formats d'enregistrement	jpg, hir, mp4, pdf
Conditions de fonctionnement	-20 à +60 °C, <80 % HR sans condensation
Température de stockage	-20 à +80 °C, <80 % HR sans condensation
Entretien et nettoyage	Nettoyage du boîtier avec chiffon doux ; nettoyage de la lentille avec air comprimé et chiffon spécial lentille
Sécurité	Lire le manuel avant utilisation ; ne pas laisser à la portée des enfants ; respecter les consignes de sécurité
Réparabilité	Les réparations doivent être effectuées par un technicien qualifié
Contenu de l'emballage	Caméra, sacoche, mode d'emploi
Application compagnon	Voltcraft Smart Thermal (Google Play Store)
Garantie	Dommages dus au non-respect du manuel annulent la garantie

FOIRE AUX QUESTIONS - WBS220 VOLTCRAFT

Comment installer l'application Voltcraft Smart Thermal ?

Ouvrez le Google Play Store, recherchez "Voltcraft Smart Thermal", appuyez sur Installer puis Ouvrir. Une connexion internet est nécessaire.

Comment connecter la caméra au smartphone ?

Branchez la caméra au port USB-C du smartphone. Lancez l'application et autorisez les accès demandés (photos, fichiers, localisation). Confirmez la demande de connexion par OK.

Que faire si aucune image ne s'affiche ?

Débranchez la caméra, redémarrez l'application et rebranchez la caméra. Vérifiez que votre smartphone prend en charge USB-OTG.

Comment régler la mise au point ?

Tournez doucement la bague de mise au point sur l'objectif dans un sens ou l'autre jusqu'à obtenir une image nette. Ne forcez pas aux limites.

Quelle est la plage de mesure de température ?

La plage de mesure est de -10 °C à +330 °C. La précision est de ±5 °C entre -10 et +100 °C, et de ±5 % au-delà.

Comment nettoyer la lentille ?

Utilisez de l'air comprimé pour enlever les particules, puis un chiffon doux spécial lentille légèrement humide (eau ou liquide spécial). Évitez les solvants.

Pourquoi la caméra émet-elle un clic régulier ?

Le capteur infrarouge se calibre périodiquement en fermant un obturateur. L'image se fige brièvement pendant cette phase d'étalonnage, ce qui est normal.

Puis-je utiliser cette caméra sur un iPhone ?

Non, la caméra est conçue pour smartphones Android avec port USB-C et support USB-OTG. L'application n'est disponible que sur Google Play Store.

Comment changer la palette de couleurs ?

Dans l'application, accédez au menu de la palette de couleurs (10). Vous pouvez choisir parmi 9 palettes différentes pour afficher l'image thermique.

Comment enregistrer ou partager une image thermique ?

Utilisez le bouton de déclenchement dans l'application pour prendre une photo ou une vidéo. Dans le menu image, vous pouvez partager via e-mail ou réseaux sociaux, ou exporter au format PDF.

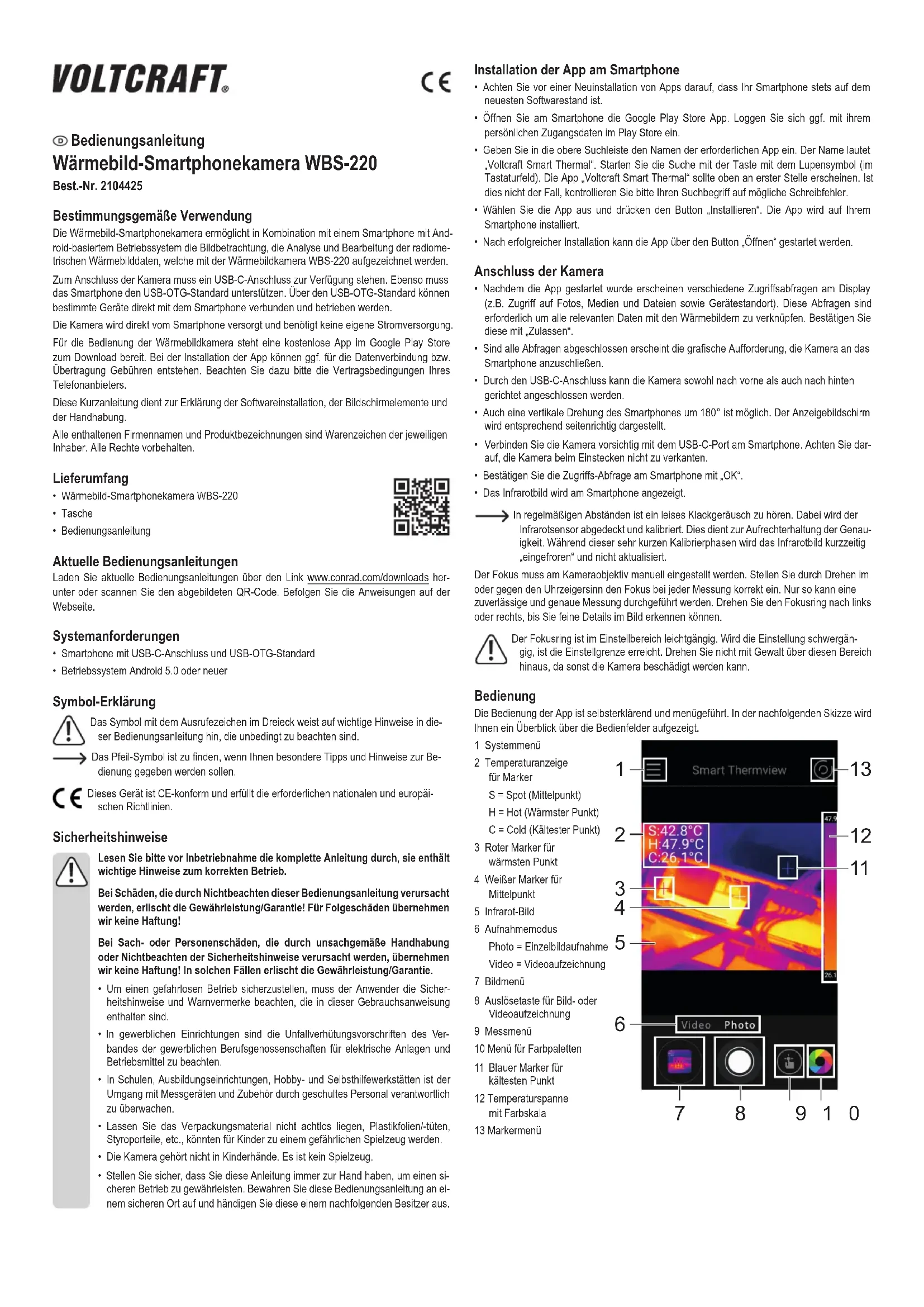

MODE D'EMPLOI WBS220 VOLTCRAFT

Caméra thermique du smartphone wbs-220

N° de commande 2104425

Utilisation prévue

La caméra thermique pour smartphone, en combinaison avec un smartphone fonctionnant sur un système d'exploitation Android, permet la visualisation, l'analyse et le traitement des données d'images thermiques radiométriques enregistrées avec la caméra thermique WBS-220.

Un port USB-C doit être disponible pour le raccordement de la caméra. Le smartphone doit également prendre en charge le standard USB-OTG. Le standard USB OTG permet de connecter et d'utiliser certains appareils directement avec le smartphone.

La caméra est alimentée directement par le smartphone et n'a pas besoin de son propre source d'alimentation.

Une application gratuite pour l'utilisation de la caméra thermique est disponible en téléchargement sur le Google Play Store. Lors de l'installation de l'application, des frais peuvent être encourus pour la connexion ou la transmission des données. Veuillez prendre connaissance des conditions générales de votre opérateur téléphonique.

Ce bref manuel d'utilisation explique le processus d'installation du logiciel, les éléments disponibles à l'écran et la manipulation.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Caméra thermique du smartphone WBS-220 - Sacoche - Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

Spécifications système

• Smartphone avec port USB-C et standard USB-OTG - Système d'exploitation Android 5.0 ou version plus récente

Explication des symboles

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

Cet appareil est conforme à la directive CE ainsi qu'aux directives nationales et européennes requises.

Consignes de sécurité

Veuillez lire intégralement ce mode d'emploi avant la mise en service; il contient des instructions importantes relatives au bon fonctionnement du produit.

Tout dommage résultant du non-respect de ce manuel d'utilisation entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages qui en découlent !

Nous déclinons toute responsabilité pour d'éventuels dommages matériels ou blessures corporelles dus à une manipulation incorrecte ou au non-respect des consignes de sécurité. Dans de tels cas, la responsabilité/garantie prend fin.

• Afin d'assurer un fonctionnement sans risque, l'utilisateur est tenu d'observer les consignes de sécurité et les avertissements figurant dans le présent mode d'emploi.
• Dans les installations industrielles, il convient d'observer les directives en matière de prévention des accidents relatives aux installations et aux matériels électriques.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d'appareils électriques et de leurs accessoires doit être surveillée par un personnel responsable, spécialement formé à cet effet.
• Ne laissez pas traîner négligemment le matériel d'emballage. Les feuilles et/ou sacs plastiques, les morceaux de polystyrène, etc. constituent un danger pour les enfants.
• La caméra ne doit pas être à la portée des enfants. Ceci n'est pas un jouet.
• Assurez-vous d'avoir toujours ce mode d'emploi à portée de main afin de garantir un fonctionnement sûr. Conservez ce mode d'emploi dans un endroit sûr et transmettez-le au prochain utilisateur de l'appareil.

Installation de l'application sur le smartphone

• Avant de réinstaller les applications, assurez-vous que votre téléphone est toujours à jour.
• Ouvrez l'application Google Play Store sur votre téléphone. Connectez-vous, si nécessaire, au Play Store avec vos données d'accès personnelles.
• Entrez le nom de l'application requise dans la barre de recherche supérieure. L'application s'appelle « Voltcraft Smart Thermal ». Lancez la recherche à l'aide de la touche portant le symbole de la loupe (sur le clavier numérique). L'application « Voltcraft Smart Thermal » doit apparaître en premier. Si ce n'est pas le cas, veuillez vérifier le terme de recherche utilisé pour rechercher d'éventuelles erreurs d'orthographe.
• Sélectionnez l'application et appuyez sur la touche « Installer ». L'application sera installée sur votre Smartphone.
• Une fois l'installation terminée, vous pouvez lancer l'application à l'aide du bouton « Ouvrir ».

Raccordement de la caméra

• Après le démarrage de l'application, différentes demandes d'autorisation d'accès apparaissent à l'écran (par ex. accès aux photos, médias et fichiers ainsi qu'à l'emplacement de l'appareil). Ces requêtes sont nécessaires pour relier toutes les données pertinentes aux images thermiques. Confirmez en appuyant sur « Autoriser ».
• Une fois toutes les requêtes parcourues, l'invite graphique apparaît pour connecter la caméra au Smartphone.
• Le port USB-C permet de connecter la caméra à l'avant et à l'arrière.
• Une rotation verticale du smartphone est également possible. L'écran d'affichage s'affiche dans l'orientation correcte.
• Connectez délicatement la caméra au port USB-C du smartphone. Veillez à ne pas incliner la caméra lorsque vous l'insérez.
• Confirmez la demande d'accès sur le smartphone en appuyant sur « OK ». • L'image infrarouge s'affiche sur le smartphone.

Un léger déclic est audible à intervalles réguliers. Le capteur infrarouge est couvert et étalonné. Cela permet de maintenir la précision. Pendant ces très courtes phases d'étalonnage, l'image infrarouge est brièvement « figée » et non mise à jour.

La mise au point doit être réglée manuellement sur l'objectif de la caméra. Tournez dans le sens horaire ou antihoraire pour régler correctement la mise au point pour chaque mesure. C'est la seule façon d'effectuer une mesure fiable et précise. Tournez la bague de mise au point vers la gauche ou la droite jusqu'à ce que vous puissiez voir les moindres détails de l'image.

La bague de mise au point se déplace en douceur dans la zone de réglage. Si le réglage devient difficile, la limite de réglage est atteinte. Ne forcez pas la caméra au-delà de cette zone, car cela pourrait l'endommager.

Utilisation

Le fonctionnement de l'application est intuitif et piloté par menu. Le schéma suivant vous donne un aperçu des panneaux de commande.

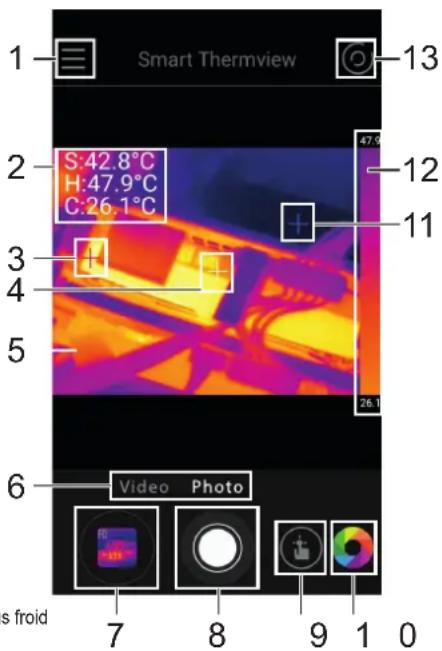

1 Menu système 2 Indicateur de température pour le marqueur S = Spot (point intermédiaire) H = Hot (point le plus chaud) C = Cold (point le plus froid)

3 Marqueur rouge pour le point le plus chaud

4 Marqueur blanc pour le point intermédiaire

5 Image infrarouge

6 Mode de prise de vue Photo = Capture d'image fixe Vidéo = Enregistrement de vidéo

7 Menu image

8 Bouton de déclenchement pour prise de photo ou enregistrement vidéo

9 Menu de mesure

10 Menu de la palette de couleurs

11 Marqueur bleu pour le point le plus froid

12 Plage des températures avec gamme de couleurs

13 Menu de marqueurs

L'interface du programme est divisée en plusieurs sous-menus. Le tableau suivant explique les zones et les fonctions correspondantes.

Champ Description
	Menu système (1)
	Home Permet de revenir à l'écran principal.
	Files Liste de fichiers pour les photos et vidéos
	Settings Réglage de base de l'unité de température, des réglages d'affichage, du chemin d'enregistrement et des informations de rapport.
	Information Affichage de la version
	Menu Image (7)
	Icône du stylo Les images peuvent être retouchées. La palette de couleurs peut être modifiée ultérieurement ou des marqueurs de mesure supplémentaires peuvent être insérés. Il existe également une fonction de mémoire pour les images traitées.Données radiométriquesLa caméra thermique sauvegarde la température radiométrique correspondante pour chaque pixel. Ceci permet l'analyse précise ultérieure des données d'image.
	Icône de réseau Ici, les données enregistrées peuvent être partagées via des canaux de médias sociaux communs ou envoyées par e-mail. Une exportation au format pdf dans la mémoire interne est également possible.
	Symbole de poubelle L'image actuelle peut être supprimée si nécessaire. YES = supprimer, NO = ne pas supprimer.
	Icône d'information Les informations du fichier peuvent être affichées (nom, taille du fichier, date de l'image).
	Menu de mesure (9)
	Point Un seul point de mesure peut être réglé individuellement dans l'image.
	Line Une ligne peut être tracée dans l'image. Le point de température le plus froid et le plus chaud est affiché le long de cette ligne.
	Area Une surface peut être marquée sur l'image. Le point de température le plus froid et le plus chaud s'affiche dans cette zone.
	En cliquant sur les points de mesure définis dans l'image, il est possible de régler les paramètres d'alarme pour les alarmes Hi/Lo. Les marqueurs peuvent également être effacés individuellement (Supprimer).
	Menu de la palette de couleurs (10)
	Ici, vous pouvez régler 9 palettes de couleurs différentes pour l'affichage des images thermiques.
	Menu de marqueurs (13)
	Auto Center Spot = marqueur pour le centre de l'image
	Auto Hot Spot = le marqueur automatique indique le point de mesure le plus chaud
	Auto Cold Spot = le marqueur automatique indique le point de mesure le plus froid

Affichage des images thermiques sur smartphone

Les images thermiques et les vidéos sont accessibles dans l'application.

Vous pouvez également accéder aux données vidéo et image via l'application standard du Smartphone « Gallery ». Le répertoire de stockage peut être réglé dans l'application « Voltcraft Smart Thermal ».

Déconnexion de l'application d'image thermique

Pour quitter l'application, cliquez sur la touche Accueil de votre smartphone. Déconnectez soigneusement la caméra du téléphone et rangez-la dans la pochette fournie.

Nettoyage et entretien

Afin de garantir la précision de la caméra thermique sur une plus longue durée, elle doit être calibrée une fois par an.

La caméra ne nécessite aucun entretien, à l'exception d'un nettoyage occasionnel.

Contrôlez régulièrement la sécurité technique de l'appareil pour déterminer d'éventuels dommages au boîtier, des pincements, etc.

B) nettoyage du boîtier

Avant de procéder au nettoyage, il est impératif de prendre connaissance des consignes de sécurité suivantes :

Pour le nettoyage, n'utilisez jamais de produits de nettoyage abrasifs, d'essence, d'alcool ou de produits similaires. Ils pourraient endommager la surface de l'appareil de mesure. De plus, les vapeurs de ces produits sont explosives et nocives pour la santé. Pour le nettoyage, n'utilisez pas d'outil tranchant, de tournevis, de brosse métallique ni d'objet similaire.

Pour nettoyer le boîtier, utilisez un chiffon propre, non pelucheux, antistatique et légèrement humide. Laissez l'appareil sécher complètement avant de l'utiliser pour une nouvelle lecture de mesure.

C) nettoyage de la lentille

• Éliminez les particules volatiles avec de l'air comprimé propre et essuyez tous les dépôts restants à l'aide d'une brosse fine spéciale pour lentille. Nettoyer la surface avec un chiffon de nettoyage spécial lentille ou un chiffon doux, propre et non pelucheux.
• Pour le nettoyage des traces de doigts ou d'autres taches grasses, le chiffon peut être humidifié avec de l'eau ou du liquide spécial pour nettoyage des lentilles.
• N'utilisez pas de solvants à base d'acide, d'alcool ou autres, ni des chiffons pelucheux pour nettoyer la lentille.
• Durant le nettoyage, évitez d'appliquer une pression excessive.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec des ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Dépannage

En achetant cet appareil, vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande sécurité de fonctionnement. Il est toutefois possible que des problèmes ou des pannes surviennent. C'est pourquoi nous tenons à décrire ici comment vous pouvez facilement remédier vous-même à des problèmes éventuels :

Problème	Cause possible	Solution possible
Aucune image affichée.	Erreur de démarrage de l'application.	Déconnectez la caméra du téléphone et rebranchez-la.
Image thermique floue	Mauvais réglage de la mise au point.	Réglez la mise au point sur l'objectif en fonction de la distance de mesure.

Les réparations autres que celles décrites ci-dessus doivent être effectuées uniquement par un technicien qualifié et agréé. Si vous avez des questions concernant la manipulation de l'appareil de mesure, notre support technique est à votre disposition.

Données techniques

Plage de mesure -10 à +330 °C (14 à 626 °F)

Précision....-10 à +100 °C: ±5 °C (±9 °F) +100 à +330 °C: ±5 %

Résolution....0,1 °C

Résolution IR (matrice bolométrique)....206 x 156 pixels

Sensibilité thermique (NETD) type......@F/1,0 50 mK, 70 mK max. type F/1,2, 70 mK, 100 mK max.

Champ de vision (FOV).... Horizontal 35,4°, vertical 26,8°

Fréquence de rafraîchissement....9 Hz

Réglage de la mise au point..... manuel à l'aide d'une bague rotative sur l'objectif

Plage de détection....330 m max.

Zone de détection....83 m max.

Plage d'identification....48 m max

Plage de mise au point minimale...... généralement 0,5 m, 1 m max.

Plage spectrale....8 à 14 µm

Palette de couleurs....9

Degré d'émission...... Réglage automatique

Conditions de fonctionnement....-20 à +60 °C, <80% d'humidité relative (sans condensation)

Température de stockage....-20 à +80 °C, <80% d'humidité relative (sans condensation)

Alimentation électrique.... via Smartphone

Interface.... USB-C, USB-OTG

Système d'exploitation du Smartphone...... Android 5.0 ou version plus récente

Format d'enregistrement...... jpg/.gif/.mp4/.pdf

Protection contre les chutes et les chocs..... jusqu'à 2 m max.

Dimension du produit (L x H x P).... 68 x 33 x 28 mm

Poids.... env. 45 g

Tolérances de mesure

La précision est valable pendant un an à une température de +23 °C (±5 °C) avec une humidité relative de l'air inférieure à 80 %, sans condensation.

La mesure peut être perturbée si l'appareil fonctionne dans un champ électromagnétique à haute fréquence.
