Caractéristiques	Détails
Capacité de la batterie	20 000 mAh
Type de batterie	Li-ion
Ports de sortie	2 ports USB-A
Entrée de charge	Micro USB
Temps de charge	Environ 10 heures
Dimensions	15 x 7 x 2 cm
Poids	400 g
Utilisation recommandée	Charge de smartphones, tablettes et autres appareils USB
Indicateur de charge	LED
Protection de sécurité	Protection contre les surcharges et courts-circuits
Garantie	2 ans

FOIRE AUX QUESTIONS - TX205 TECHNAXX

Comment charger la batterie portable TECHNAXX TX205 ?

Pour charger la batterie portable TECHNAXX TX205, utilisez le câble USB fourni et connectez-le à une source d'alimentation, comme un ordinateur ou un adaptateur secteur. Assurez-vous que le voyant de charge s'allume.

Pourquoi la batterie ne se charge-t-elle pas ?

Si la batterie ne se charge pas, vérifiez que le câble USB est correctement connecté et qu'il n'est pas endommagé. Essayez une autre source d'alimentation ou un autre câble pour identifier le problème.

Combien de fois puis-je recharger mon téléphone avec la TECHNAXX TX205 ?

La capacité de la TECHNAXX TX205 permet généralement de recharger un smartphone standard 1 à 2 fois, selon la capacité de la batterie de votre téléphone.

Comment savoir si la batterie est entièrement chargée ?

Lorsque la TECHNAXX TX205 est complètement chargée, le voyant LED indicateur de charge passe au vert ou s'éteint, selon le modèle.

La batterie portable est-elle compatible avec tous les appareils ?

La TECHNAXX TX205 est compatible avec la plupart des appareils utilisant un port USB, tels que les smartphones, tablettes et certains appareils électroniques. Vérifiez les spécifications de votre appareil pour plus de détails.

Que faire si la batterie se décharge rapidement ?

Si la batterie se décharge rapidement, assurez-vous de ne pas utiliser d'appareils qui consomment beaucoup d'énergie en même temps. Vérifiez également si la batterie est ancienne ou si elle a été exposée à des températures extrêmes.

Comment conserver la batterie lorsque je ne l'utilise pas ?

Pour conserver la TECHNAXX TX205, gardez-la dans un endroit frais et sec. Il est recommandé de la recharger tous les 3 à 6 mois pour maintenir sa capacité.

Est-ce que la TECHNAXX TX205 a des fonctions de sécurité ?

Oui, la TECHNAXX TX205 est équipée de plusieurs fonctions de sécurité, telles que la protection contre la surcharge, la surchauffe et les courts-circuits.

MODE D'EMPLOI TX205 TECHNAXX

Modèle: ТX-205 Référence № 5014, 09/2022 Technaxx

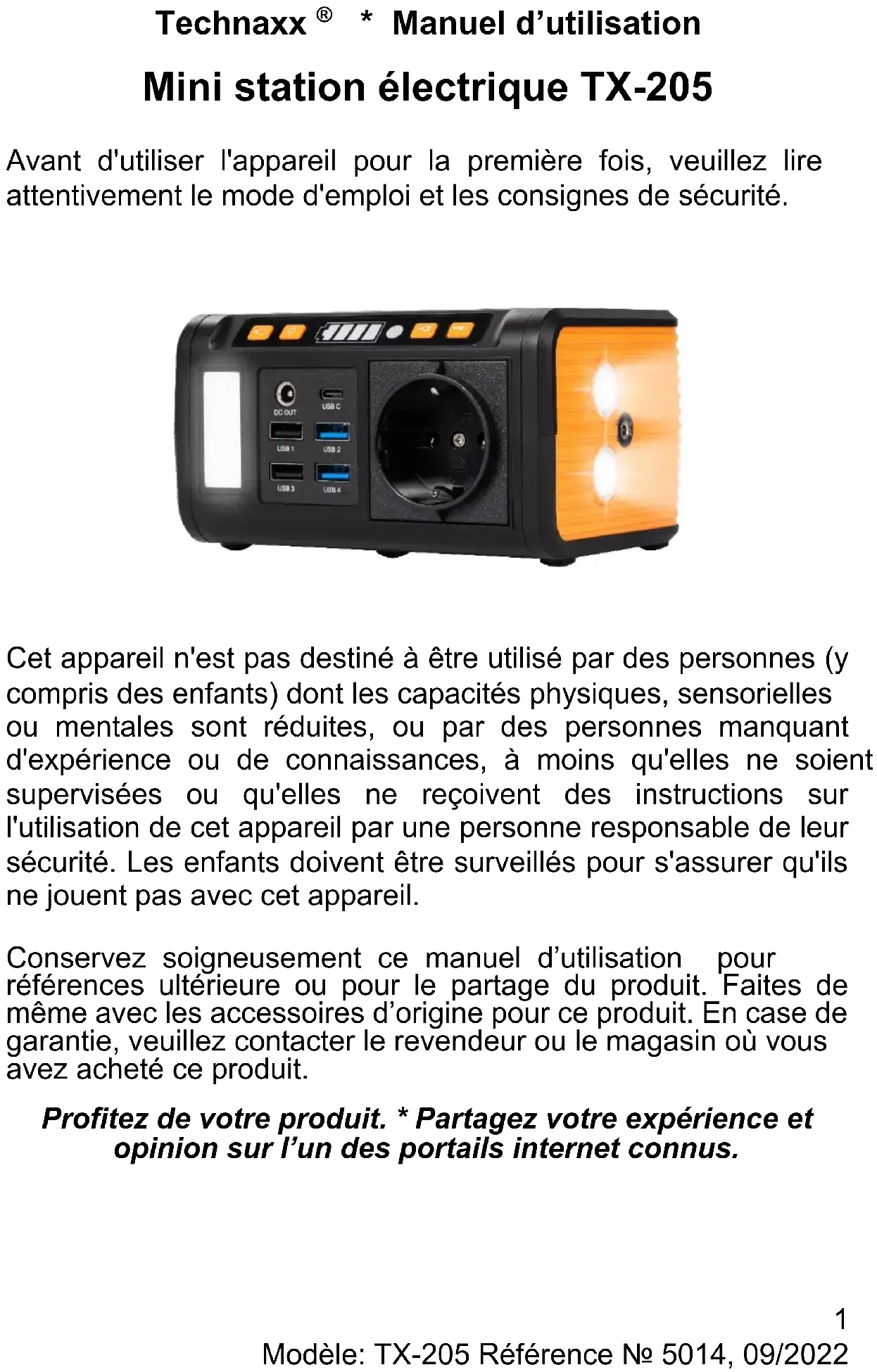

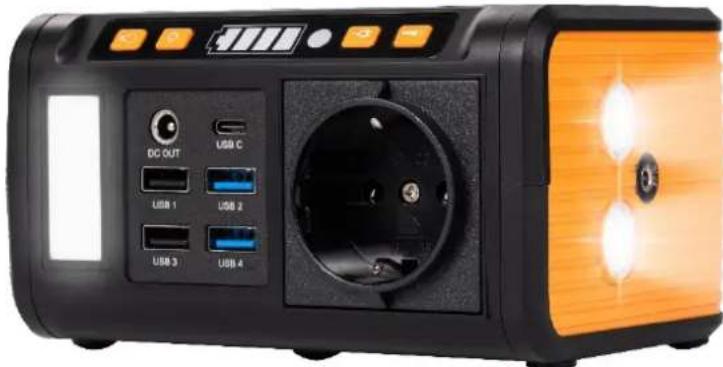

• Manuel d’utilisation Mini station électrique TX-205 Avant d'utiliser l'appareil pour la première fois, veuillez lire attentivement le mode d'emploi et les consignes de sécurité.

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins qu'elles ne soient supervisées ou qu'elles ne reçoivent des instructions sur l'utilisation de cet appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec cet appareil. Conservez soigneusement ce manuel d’utilisation pour références ultérieure ou pour le partage du produit. Faites de même avec les accessoires d’origine pour ce produit. En case de garantie, veuillez contacter le revendeur ou le magasin où vous avez acheté ce produit. Profitez de votre produit. * Partagez votre expérience et opinion sur l’un des portails internet connus.2 Modèle: ТX-205 Référence № 5014, 09/2022 Contents Caractéristiques p. 2
• Consignes de sécurité p. 4
• Caractéristiques techniques p. 5
• Présentation de l’appareil TX-205 p. 6
• Première mise en marche p. 7
• Comment charger votre appareil p. 7
• Au moyen d’un adaptateur de courant alternatif p. 7
• Au moyen d’un panneau solaire (n´est pas fourni avec l’appareil) p. 8
• Utilisation de l'appareil p. 8
• Ports de courant continu/USB p. 8
• Port de courant alternatif (prise de courant 230 V) p. 9
• Diode LED p. 9
• Résolution de problèmes p. 10
• Durée de fonctionnement de différents récepteurs d'énergie électrique 12 Support p. 12
• Nettoyage et entretien p. 12
• Déclaration de Conformité p. 13
• Élimination p. 13

• Sinusoïde modifiée de courant alternatif 80W.

• Panneau LED et phare à 3 régimes de fonctionnement

• 4x USB-A(QC3.0), 1x USB-C PD 18W

• Capacité de la batterie 20 000 mA heure (74 W· heure)

• Compatible avec batterie solaire (n´est pas fourni avec la station)

• Protection contre la surchauffe, les courts-circuits, etc.3 Modèle: ТX-205 Référence № 5014, 09/2022 Danger! ● Lors de l'utilisation de l'appareil, il convient de respecter certaines précautions de sécurité permettant d’éviter les blessures et les dommages. ● Nous déclinons toute responsabilité pour les dommages ou les accidents résultant du non-respect de ces instructions ou des consignes de sécurité. ● Il est interdit d’utiliser cet appareil à proximité de sources de chaleur telles qu'un feu ou une cuisinière. Evitez le contact avec tout liquide. ● Ne plongez pas l'appareil dans l'eau et ne le trempez pas. ● Il est interdit d’utiliser cet appareil sous la pluie ou en cas d’une humidité élevée. ● Ne l'utilisez pas dans un environnement à forte charge électrique statique/aux champs magnétiques.● Ne désassemblez en aucun cas l’appareil et ne le percez pas avec des objets pointus. ● N'insérez pas d'objets métalliques à l’intérieur du produit, car telle action crée un risque de choc électrique et peut causer des dommages irréparables au produit. ● N’utilisez pas des composants ou des accessoires non reconnus. Pour remplacer des pièces ou des accessoires, adressez-vous à votre revendeur pour le consulter. ● Lors de l'utilisation de l'appareil, veuillez à ce que la température ambiante soit égale à celle indiquée dans la notice d’exploitation. La température trop élevée peut provoquer un incendie ou une explosion; la température trop basse peut considérablement dégrader les performances de l'appareil ou provoquer son arrêt. ● Ne placez pas d'objets lourds sur l'appareil.● Pendant l'utilisation, ne freinez pas le ventilateur de force et ne placez jamais l'appareil dans un endroit non ventilé ou poussiéreux. ● Lors de l'utilisation de l'appareil, évitez les chocs, les chutes ou les fortes vibrations. En cas de choc extérieur violent, coupez immédiatement l'alimentation et arrêtez d'utiliser l'appareil. Avant le transport, assurez-vous que l’appareil est solidement fixé pour éviter les vibrations et les chocs. ● Si, pendant l’utilisation, l'appareil tombe accidentellement dans l'eau, placez-le dans un endroit sûr et ouvert et tenez-le à l'écart de l'eau en attendant qu'il soit complètement sec. Après le séchage l’appareil ne peut être réutilisé et doit être liquidé conformément aux instructions de liquidation ci-dessous indiquées. ● Si l'appareil prend feu, nous vous recommandons d’éteindre en ordre suivant: eau ou mousse, sable, couverture anti-feu, poudre chimique sèche et enfin extincteur à dioxyde de carbone. ● Pour enlever la saleté des ports de l'appareil, il convient d’utiliser un chiffon sec. ● Placez l'appareil sur une surface plane pour qu’il ne se renverse pas. Si l’appareil est renversé et gravement endommagé, coupez immédiatement l’alimentation, placez la batterie dans un endroit ouvert, loin des objets inflammables et des personnes, et liquidez-le conformément aux lois et réglementations locales. ● Gardez l'appareil hors de portée des enfants et des animaux domestiques.4 Modèle: ТX-205 Référence № 5014, 09/2022 Conseils ● L'appareil est destiné exclusivement à un usage privé et non à un usage commercial. ● Utilisez toujours cet appareil selon la description figurant dans la présente notice d’exploitation. ● Ne plongez aucune partie de cet appareil dans l'eau ou tout autre liquide. ● Ne manipulez pas l'appareil avec les mains mouillées. ● Déconnectant le câble, tirez toujours la fiche. Ne tirez pas le câble lui-même. ● Ne laissez pas le câble sur le bord d'une table ou d’une surface de travail. ● Evitez tout contact de l'appareil avec des surfaces chaudes. ● Tenez l'appareil à l'écart des sources de chaleur pour éviter la déformation des pièces en plastique. Consignes de sécurité ● Il est interdit aux enfants de jouer ou d’utiliser l’appareil. ● Il est interdit aux enfants non surveillés de nettoyer l'équipement et d'effectuer les travaux de maintenance qui sont propres à l'utilisateur. ● Toute erreur concernant le respect des règles de sécurité et des instructions peut produire un choc électrique, un incendie et/ou des blessures graves. ● L'équipement et le matériel d'emballage ne présentent pas des jouets. ● Ne laissez pas les enfants jouer avec les sacs en plastique, le papier d'aluminium ou les petites pièces. ● Il existe un risque d'ingestion ou d'étouffement! ● Utilisez l’appareil uniquement à l'intérieur des locaux ou dans des zones sèches. ● Tenez les enfants et les passants éloignés de votre zone de travail. ● N'utilisez pas l'appareil dans un environnement humide ou mouillé. ● Veillez à ce que l’éclairage soit suffisant. ● N'exposez pas l'appareil aux rayons directs du soleil, à la pluie ou à la neige. ● N'utilisez pas le chargeur à proximité de gaz ou de liquides explosifs. ● Tenez l'appareil dans un endroit sec, sûr et hors de portée des enfants. ● Ne déplacez pas l'appareil en le tirant par câble et ne tirez pas le câble pour débrancher la fiche de la prise. ● Protégez le câble de la chaleur, de l'huile et des arêtes vives. ● Assurez-vous que l'appareil et tous les câbles sont en parfait état avant utilisation. ● Si le câble est endommagé, faites-le remplacer par un atelier spécialisé agréé. ● N'essayez pas de le réparer vous-même. ● Débranchez toujours l'appareil du secteur lorsqu'il n'est pas utilisé. ● Gardez en propreté toutes les ouvertures de ventilation. ● Ne regardez pas la lumière d’un phare ou d'un panneau LED. ● N’orientez pas le rayon lumineux de phare aux yeux de personnes ou d'animaux.5 Modèle: ТX-205 Référence № 5014, 09/2022 Caractéristiques techniques Batterie lithium-ion 20 000 mA heure, 3,7 V (74 W heure) Source d’alimentation (entrée) 19 V de courant alternatif, 1.5 A Panneau solaire (entrée) 15-24 V de courant alternatif, 1,35 A (maximum) Sortie USB - A 1 et 3 5 V courant alternatif, 2.4 A Total: 5 V, 4,8 A (maximum) USB-A sortie 2 et 4 (QC3.0) 5-12 V CA, 2 A, 18 W (maximum) Sortie USB-C 5 V de courant alternatif, 3 A 9 V de courant alternatif, 2 A 12V de courant alternatif, 1,5 A PD 2.0, 18 W (maximum) Sortie de courant continu 12-16,8 CA, 10 A (10,8 A maximum) Sortie de courant alternatif 220V, 50Hz, 120W (maximum) Forme d'onde de courant alternatif sinusoïde modifiée Puissance nominale de courant alternatif /puissance de crête 80W/120W Durée de chargement environ 5 heures Température de fonctionnement de -10°C à 40°C Protégée contre Court -circuit, surchauffe, excès de charge, voltage excessif, , tension réduite, surintensité Phare 1 W, 120 lm; 3 fonctions Panneau LED 90 lm / 120 lm Raccordement 1 x Sortie de courant continu (DC5521) 4 x Sortie USB - A 1 x Sortie USB - C 1 x Sortie 230V 1x Entrée de courant continu (DC35135) Dimensions / Poids 14,5 x 10,5 x 7,7 cm / 1,2 kg Contenu d’un colis Mini centrale électrique TX-205, adaptateur de courant alternatif, adaptateur de courant continu 12V, notice d’exploitation6 Modèle: ТX-205 Référence № 5014, 09/2022 Présentation de l’appareil TX-205 Vue principale

Voyant de courant alternatif 2 Interrupteur du panneau LED 9 Interrupteur de courant alternatif

Sortie de courant continu (DC5521) 10 Interrupteur de phare

Interrupteur d’alimentation USB

Sortie de courant alternatif

Phare LED 6 Sortie USB-C 13 Entrée de courant continu (chargeur et panneau solaire)

Voyant de charge de la batterie

Sortie de ventilation

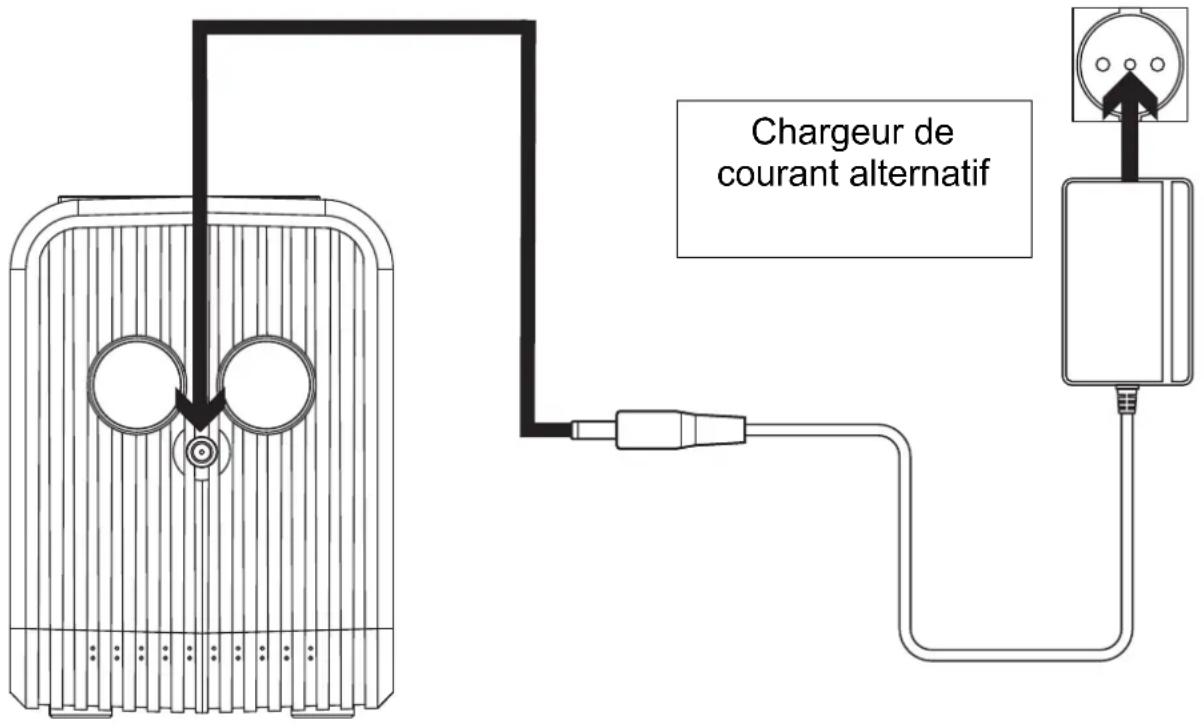

Modèle: ТX-205 Référence № 5014, 09/2022 Première mise en marche Avant d'utiliser l'appareil pour la première fois, chargez-le à l'aide de l'adaptateur de courant alternatif faisant partie d’un lot jusqu'à ce que l'appareil affiche un état complètement chargé. Remarque: Le chargement peut durer plus de 5 heures, en fonction de la méthode de charge et de l'état de la batterie. Comment charger votre appareil L’énergie de la batterie d'alimentation et de stockage d'énergie sera consommée pendant l'utilisation. Vous pouvez choisir les méthodes ci-dessous pour recharger le réservoir d'énergie: Au moyen d’un adaptateur de courant alternatif Raccordez le cordon d'alimentation de courant alternatif au port de charge de l'appareil. Insérez l'adaptateur de courant alternatif dans une prise de courant. Remarque : L'appareil est complètement chargé lorsque le voyant LED de la batterie (7) est bleu dans toutes les 4 zones de l’icône de charge de la batterie.

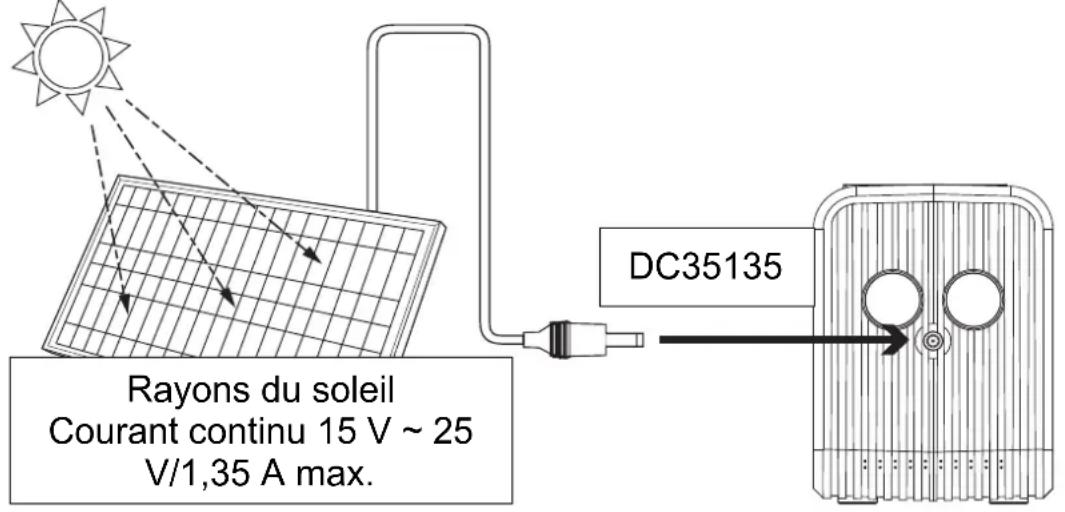

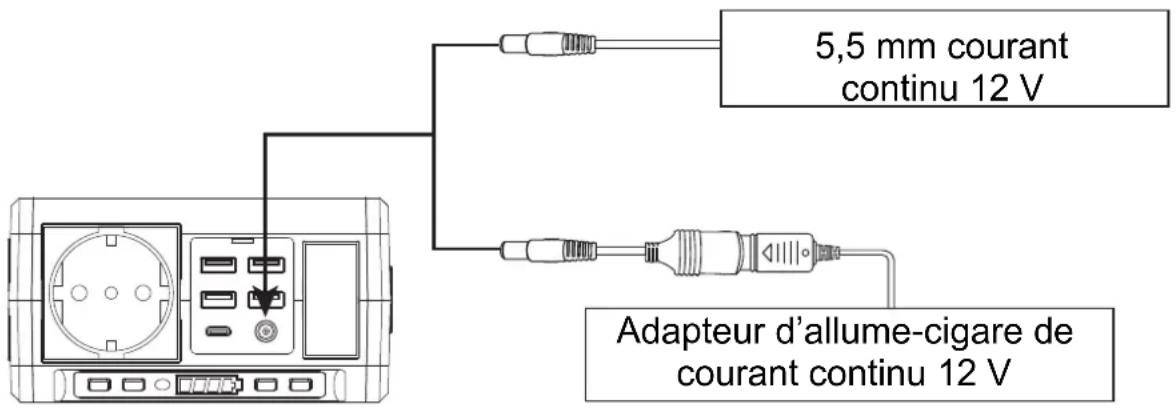

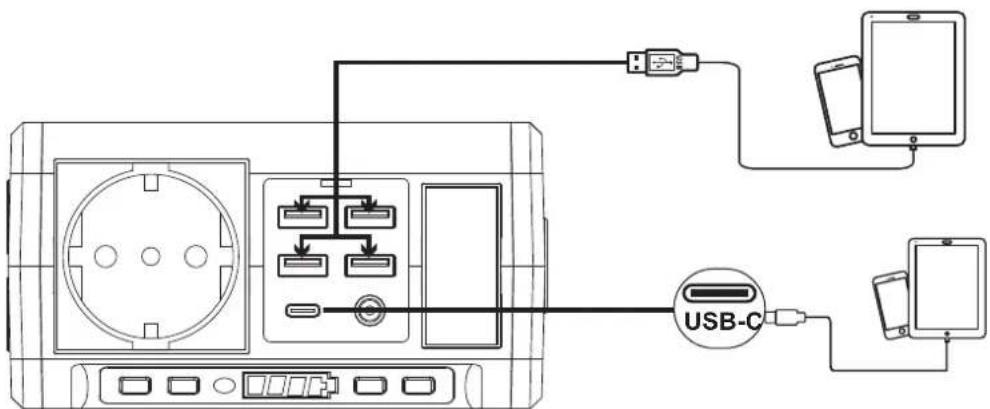

Chargeur de courant alternatif8 Modèle: ТX-205 Référence № 5014, 09/2022 Au moyen d’un panneau solaire (n´est pas fourni avec l’appareil) Assurez-vous que la sortie du panneau solaire se situe dans la plage du paramètre d'entrée autorisé (voir la figure ci-dessous). Le panneau solaire ne peut être connecté qu'à l’aide de la broche "DC IN" avec un connecteur DC35135. Remarque: Le panneau solaire doit être placé dans une zone bien ensoleillée. Pour une meilleure réception d'énergie. Evitez que le panneau solaire soit bloqué par l’ombre de feuilles ou d’arbres. Utilisation de l'appareil L'appareil contient différents blocs fonctionnels inférieurs, chacun étant équipé d'un bouton permettant d’activer ou de désactiver la fonction correspondante: Ports de courant continu/USB Pour activer les ports de courant continu et USB, appuyez sur l'interrupteur d'alimentation de courant continu. Le voyant de batterie s'allume pour indiquer que le bloc de courant continu est prêt à être utilisé. Exemple d'utilisation

5,5 mm courant continu 12 V Adapteur d’allume-cigare de courant continu 12 V DC35135 Rayons du soleil Courant continu 15 V ~ 25 V/1,35 A max.9 Modèle: ТX-205 Référence № 5014, 09/2022

Port de courant alternatif (prise de courant 230 V) Pour activer le port de courant alternatif, appuyez sur l'interrupteur d'alimentation de courant alternatif. Le voyant de courant alternatif s'allumera pour indiquer que le bloc de courant alternatif est prêt à l'emploi. Nous suggérons d'éteindre le port de courant alternatif lorsqu'il n'est pas utilisé, l'onduleur intérieur étant alimenté par batterie et aucun élément n'est connectée. Conseil: Le chargement excessif provoquera un déclenchement de l'appareil. La sortie de courant alternatif fournit une puissance limitée <80W. 120 W ne peuvent être générés que pendant une très courte période. Les appareils électroniques avec des moteurs rotatifs, tels que les perceuses, les pompes, les compresseurs, etc., ne peuvent parfois démarrer. Dans certains cas, on voie apparaitre des bourdonnements et/ou une température élevée ou des dysfonctionnements et des pannes. Ces appareils peuvent être endommagés. Dans ce cas, il est évident que l'appareil ne convient pas à l'onduleur et ne peut pas être utilisé. Diode LED Pour allumer la diode LED, appuyez sur l'interrupteur LED, la diode LED s'allumera, appuyez à nouveau sur l'interrupteur pour obtenir la fonction voulue. Fonctions du phare: 1x lumière vive constante, 2x clignotement, 3x lumière SOS. Fonctions du panneau LED: 1x lumière normale (90 lm), 2x lumière vive (120 lm). Appuyez à nouveau pour éteindre le phare/ le panneau LED. USB-C10 Modèle: ТX-205 Référence № 5014, 09/2022 Résolution de problèmes Catégorie de défaut Description d’un défaut et remède L'appareil est trop chaud (plus de +40°C) Placez l'appareil dans un endroit frais et aéré. Une fois la température redescendue, l'appareil peut être réutilisé en régime normal - ne refroidissez pas l'appareil par congélation pour ne pas l'endommager! L'appareil est trop froid (température est inférieur à 10°

Placez l'appareil dans un endroit chaud, son utilisation peut être reprise après que la température est augmentée. - Pour éviter tout danger, ne placez pas l'appareil dans un four et ne le chauffez pas d'une autre manière! Il n’a aucun chargement depuis la source de courant continu (panneau solaire/adaptateur) Vérifiez si la tension de charge répond aux caractéristiques de l'appareil: (charge solaire) Exigences concernant la tension de charge de courant continu 15-24 V En cas où le voyant de la batterie est éteint, il faut vérifier si l'adaptateur est connecté et fonctionne correctement. Ensuite, vérifiez si la prise de courant alternatif à laquelle l'adaptateur est branché est en bon état technique. Si vous utilisez l'énergie so laire pour la charge, vérifiez s’il fait du soleil et l'angle des rayons du soleil est correct. L'appareil est trop chaud ou trop froid, veuillez vous adresser à la méthode de réparation appropriée ci-dessus. Il n’a pas de sortie de courant alternatif Vérifiez si l'interrupteur de courant alternatif est activé. (activé: le voyant rouge (8) près du bouton est allumé, non activé: le voyant est éteint) Vérifiez si le chargeur est connecté à la sortie de courant alternatif11 Modèle: ТX-205 Référence № 5014, 09/2022 L'appareil est surchargé ou protégé contre un court-circuit. Après que le niveau de charge est réduite ou le défaut est éliminé, il peut être repris après une remise en marche. Protection de la batterie contre la basse tension, besoin de charger avant son utilisation; l'interrupteur de courant alternatif doit être déclenché, puis enclenché. Allume-cigare, ports de courant continu, USB, TYPE- C rien à la sortie L’interrupteur de courant continu est-il activé ? (Activé: le voyant sur le bouton est allumé, non activé: le voyant est éteint) Vérifiez si le voyant de la batterie sur le bouton de l'interrupteur est allumé. Le déclenchement peut être provoqué par une surcharge ou un court-circuit ou par une surchauffe du module de courant continu. Après la vérification et le dépannage, il peut reprendre son état normal. Reprise de fonctionnement après la surcharge: réduisez la charge en mettant sa valeur à la nominale Reprise de fonctionnement après court- circuit: vérifiez l'équipement de chargement et réparez un court-circuit Reprise du module après sa surchauffe: suspendez l'utilisation et reprenez après le refroidissement. Protection de la batterie contre la basse tension, besoin de charger avant utilisation Protection de la batterie contre la température basse ou élevée, il convient d’utiliser la méthode appropriée. La lampe LED ne s’allume pas Protection de la batterie contre la basse tension, besoin de charger avant utilisation L'appareil est trop chaud ou trop froid, veuillez vous adresser à la méthode de réparation appropriée ci-dessus12 Modèle: ТX-205 Référence № 5014, 09/2022 Durée de fonctionnement de différents récepteurs d'énergie électrique Téléphone mobile Jusqu’à 5 x Tablette Jusqu’à 3 x Caméra Jusqu’à 10 x Rasoir Jusqu’à 10 heures Notebook Jusqu’à 5 heures Ventilateur USB (5 W) Jusqu’à 12 heures Mini-réfrigérateur Jusqu’à 3 heures Analysant le tableau ci-dessus, vous pouvez voir qu'en fonction de vos appareils et de la capacité de la batterie, vous pouvez obtenir de vos dispositifs les résultats différents. Si le mini- réfrigérateur est alimenté par un compresseur, il est possible qu’il ne démarre pas à cause du courant élevé au moment du démarrage. Support No. de téléphone pour le support technique: 01805 012643 (14 centimes/minute d’une ligne fixe Allemagne et 42 centimes/minute des réseaux mobiles). Email gratuit: [e-mail] Le numéro d ’assistance téléphonique est disponible du lundi au vendredi de 9h à 13h et de 14h à 17h ! Nettoyage et entretien Danger! Retirez toujours la fiche de la prise de courant avant de commencer tout travail de nettoyage. Veuillez à ce que tous les dispositifs de sécurité, les orifices de ventilation et le corps soient exempts de saleté et de poussière dans toute la mesure du possible. Essuyez l'équipement avec un chiffon propre ou soufflez avec de l'air comprimé à basse pression. ● Nous vous recommandons de nettoyer votre appareil immédiatement après chaque utilisation. ● Il convient de nettoyer régulièrement l'équipement avec un chiffon humide et un savon doux. N'utilisez pas de détergents ou de solvants; ils peuvent endommager les pièces en plastique de l'équipement. Assurez-vous qu'aucune eau ne puisse pénétrer dans l'appareil. La pénétration d’eau dans un outil électrique augmente un risque de choc électrique. ● Le13 Modèle: ТX-205 Référence № 5014, 09/2022 chargeur doit être gardé dans un endroit sec. Toute corrosion apparaissant sur des bornes de charge doit être enlevée. Déclaration de Conformité Celle-ci peut être demandée à l’adresse www.technaxx.de/ (dans la barre inférieure « Déclaration de conformité »). Élimination Mise au rebut de l’emballage. Mise au rebut de l’emballage selon le type. Mise au rebut du carton dans les déchets de papier. L’aluminium doit être collecté pour être recyclé. Mise au rebut des anciens équipements (valable dans l’Union européenne et dans les autres pays européens avec collecte séparée (collecte des matières recyclables) Les anciens équipements ne doivent pas être jetés avec les déchets ménagers ! Chaque consommateur est tenu per la loi de se débarrasser des anciens appareils ne fonctionnant plus séparément des déchets ménagers, par ex. dans un point de collecte municipal ou de quartier. Cela garantit le recyclage des anciens appareils et permet d’éviter les effets négatifs sur l’environnement. Pour cette raison, les appareils électriques sont marqués du symbole illustré ici. Les piles et les batteries ne doivent pas être jetées avec les déchets ménagers ! En tant que consommateur, la loi vous oblige à apporter toutes les piles et batteries rechargeables, qu’elles contiennent ou non des substances nocives*, dans un point de collecte de votre commune/ville ou chez un revendeur, afin qu’elles puissent être éliminées dans le respect de l’environnement. Peut être éliminé dans le respect de l’environnement.14 Modèle: ТX-205 Référence № 5014, 09/2022

• marqué avec: Cd = cadmium, Hg = mercure, Pb = plomb. Renvoyez votre produit à votre point de collecte avec la batterie installée et uniquement déchargé! Fabriqué en Chine Distribué par : Technaxx Germany GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Allemagne
