Type de produit	Meuble TV
Marque	Crimson
Modèle	S63
Capacité de charge maximale	68 kg (150 lb)
Matériaux	Matériaux durables
Garantie	10 ans contre les défauts de matériaux et de fabrication
Hauteur réglable	Oui, via vis de réglage
Type de montage	Support mural avec plaques d'adaptation
Étagères incluses	Oui, étagère amovible
Compatibilité TV	Fixe et téléviseurs jusqu'à 150 lb
Installation	Nécessite un tournevis, outil à main
Entretien	Essuyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; installation par un professionnel recommandée
Pièces détachées	Disponibles sur demande auprès du fabricant
Réparabilité	Réparation par un professionnel recommandée
Informations générales	Produit conçu pour un usage intérieur uniquement

FOIRE AUX QUESTIONS - S63 Crimson

Quel est le poids maximum que peut supporter ce meuble TV ?

Le poids maximal de l'écran est de 68 kg (150 lb). Ne jamais dépasser cette capacité.

Comment installer le meuble TV ?

Suivez les instructions fournies : fixez la plaque d'extrusion (A) à la plaque de base (Z) avec des vis (R), puis assemblez avec la base d'assemblage (D). Utilisez un tournevis manuel uniquement.

La hauteur est-elle réglable ?

Oui, desserrez les vis (BB), ajustez la hauteur à la position désirée, puis resserrez les vis fermement.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis manuel suffit. Des outils à main seulement sont recommandés.

Que faire si les vis touchent le fond lors du montage du téléviseur ?

Utilisez des rondelles (non incluses) pour éliminer le jeu et éviter un serrage excessif.

Une entretoise est-elle nécessaire ?

Utilisez l'entretoise (S) entre le téléviseur et le support métallique si nécessaire pour un alignement correct.

Comment nettoyer ce meuble TV ?

Essuyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

Quelle est la garantie de ce produit ?

Crimson AV LLC garantit ce produit pendant 10 ans contre les défauts de matériaux et de fabrication.

Puis-je utiliser ce meuble TV pour un téléviseur plus grand ?

Respectez la capacité de charge maximale de 68 kg. Vérifiez également la compatibilité des dimensions de montage.

Où trouver des pièces détachées ?

Contactez le service clientèle de Crimson AV LLC ou un installateur qualifié pour obtenir des pièces détachées.

MODE D'EMPLOI S63 Crimson

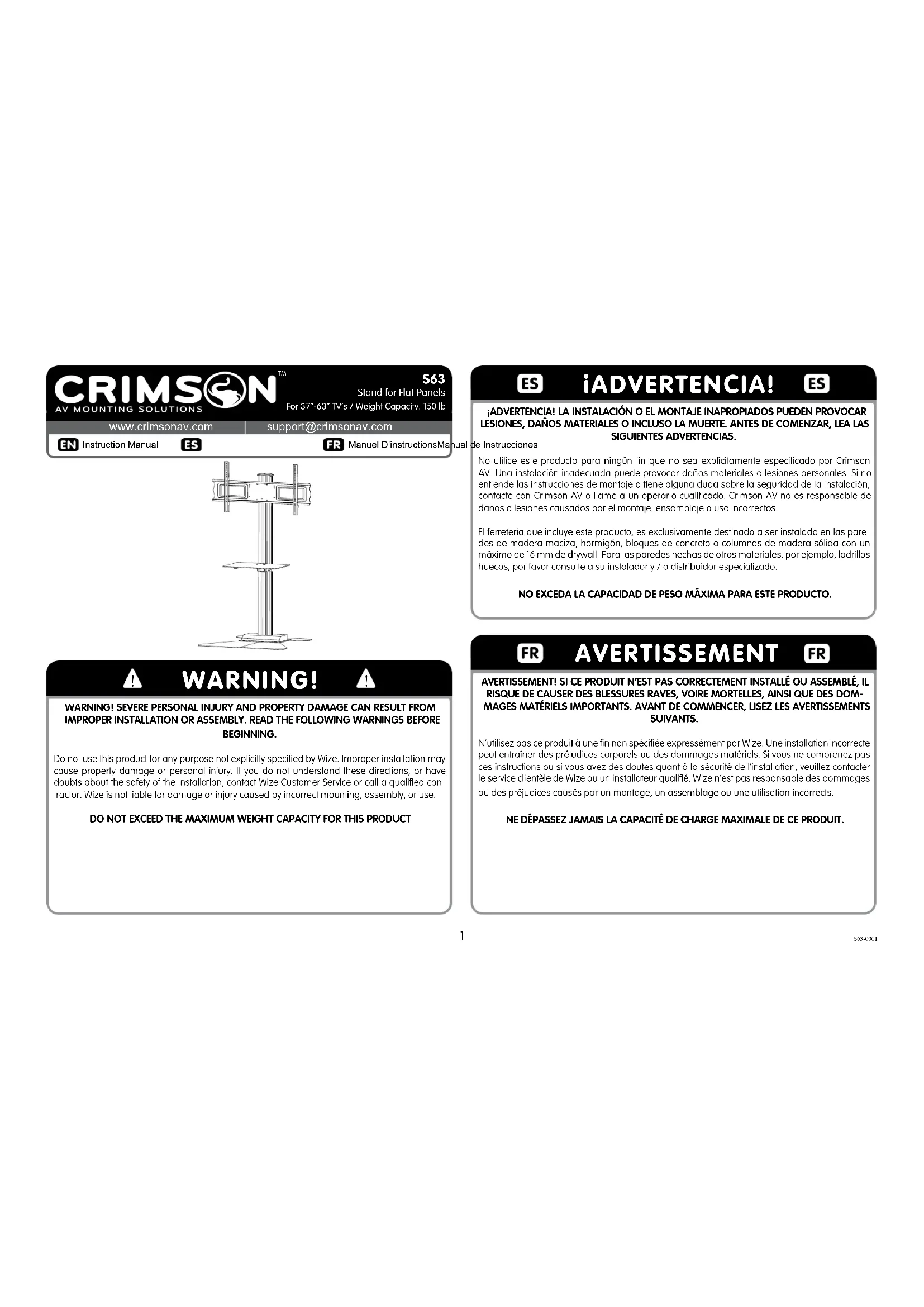

N'utilisez pas ce produit à une fin non spécifiée expressément par Wize. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Wize ou un installateur qualifié. Wize n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

Poids maximal de l'écran

150lb / 68kg

Instructions d'installation

Fixez la plaque d'extrusion (A) à la plaque de base (Z) en utilisant des vis (R).

A Z R

Fixez l'extrusion (A) à la base d'assemblage (D) en utilisant des vis (R).

A R D

EN Loosen screws (BB) and adjust height of assembly to desired position. Relighten screws firmly. ES Alloje los tornillos IBBI y ajuste la altura de montaje en la posición deseada. Vuelva o aprelar los tornillos. FR Desserrer les vis [BB] et ajuster la hauteur de montage à la position désirée. Resserrer les vis fermement.

BB

Plaque d'adaptation Hook (B) sur le montage. Insérer la vis (R) dans l'ouverture (1), puis en ouvrant (2).

Alligner le support de montage (C) dans les trous à l'arrière du téléviseur. Fixer à l'aide du matériel fourni avec un tournevis. Outils à main seulement...

5-1

EN	Use spacer (S) between TV and mount if needed.
ES	Utilice el espaciador (S) entre la televisión y montar si es necesario.
FR	Utiliser des entretoise (S) entre le téléviseur et le support métallique si nécessaire.

5-3 Spacer S

5-4

ATTACH MOUNT BRACKETS5-4

EN	If screws bottom out use washers (not included) lo eliminate slack.
ES	Si la parte inferior de los tornillos de las arandelas de uso (no incluido) para eliminar la holgura.
FR	Si les vis touchê le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

6 HANG TV

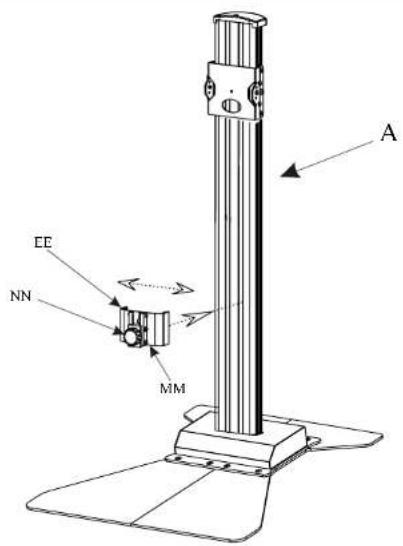

Écartez l'assemblage élagueur (EE) et le joindre à l'extrusion (A). Serrer la vis (MM) et le bouton (NN) pour sécuriser l'assemblage en place.

7-1

A EE NN MM

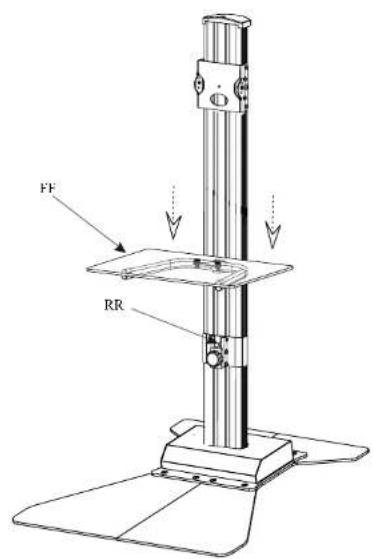

Insérez étagère [FF] dans l'assemblage étagère et sécurisez-en place avec la vis (RR)

7-2

FF RR

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main-d'œuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.
