MS4 - Multimètre VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur de mesure pour fusibles plats
Marque	Voltcraft
Modèle	MS4 / MS4S
Tension maximale mesurable	48 V
Courant maximal mesurable	20 A (1 minute max.)
Longueur de câble	70 cm
Connectique	Fiches bananes 4 mm (mâle)
Type de fusible compatible	Fusible plat jusqu'à 20 A
Utilisation prévue	Mesure de courant dans circuits basse tension
Sécurité	Ne pas utiliser sur des circuits dépassant 48 V / 20 A
Poids	Environ 50 g
Dimensions (L x l x h)	Environ 100 x 50 x 20 mm
Alimentation	Aucune (passif)
Plage de température de fonctionnement	0°C à 40°C (estimation)
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Nettoyage	Ne pas utiliser de solvants
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur
Pièces détachées	Non disponibles séparément
Informations générales	Garantie 2 ans, support technique Voltcraft
Homologation	Conforme aux normes CE

FOIRE AUX QUESTIONS - MS4 VOLTCRAFT

Quel est l'usage de l'adaptateur MS4 ?

C'est un adaptateur pour mesurer le courant traversant un fusible plat jusqu'à 20 A, en insérant le fusible dans l'adaptateur et en branchant un ampèremètre.

Quelle tension maximale puis-je mesurer ?

La tension maximale est de 48 V. Ne pas dépasser cette valeur.

Quel type de fusible est compatible ?

Fusibles plats (type lame) de calibre max 20 A.

Puis-je l'utiliser pour des fusibles cylindriques ?

Non, cet adaptateur est spécifiquement conçu pour les fusibles plats.

Comment brancher l'adaptateur ?

Retirez le fusible du circuit, insérez-le dans l'adaptateur, puis insérez l'adaptateur dans le porte-fusible. Branchez l'ampèremètre aux fiches bananes en respectant la polarité.

Quelle est la polarité des fiches ?

Respectez la polarité indiquée sur l'adaptateur (généralement rouge pour positif, noir pour négatif).

Puis-je mesurer un courant supérieur à 20 A ?

Non, le courant maximum est de 20 A pendant 1 minute maximum. Au-delà, risque d'endommagement.

L'adaptateur est-il isolé pour les hautes tensions ?

Non, il est conçu pour la basse tension (48 V max). Ne pas utiliser sur des circuits secteur.

Que faire si l'adaptateur semble endommagé ?

Ne pas l'utiliser. Contacter le support technique Voltcraft pour réparation ou remplacement.

Où trouver la notice complète ?

La notice est disponible gratuitement sur notice-facile.com au format PDF.

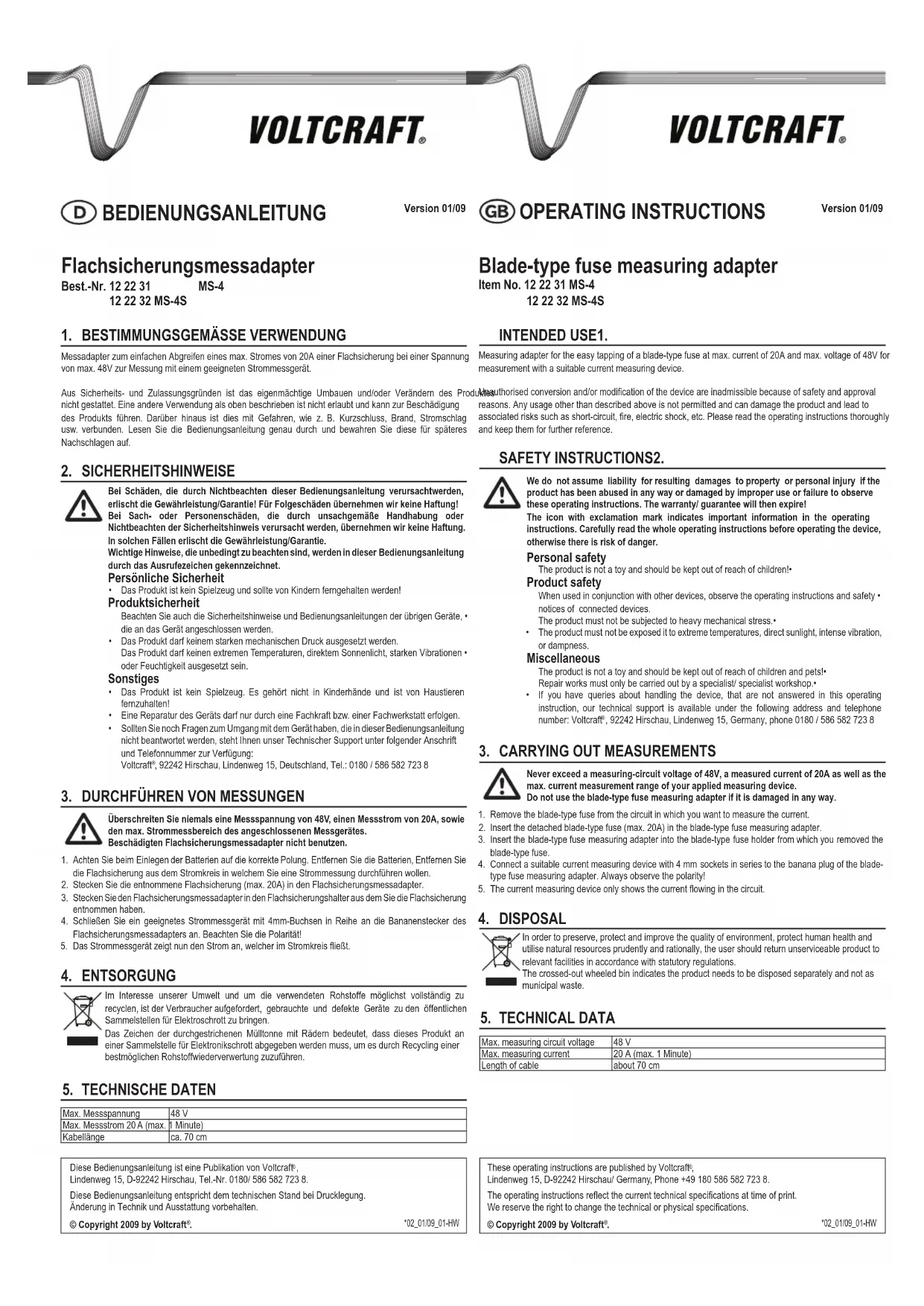

MODE D'EMPLOI MS4 VOLTCRAFT

Adaptateur de mesure pour fusibles plats

N° de commande 12 22 31 MS-4

12 22 32 MS-4S

Utilisation PRÉVUE1.

Adaptateur de mesure permettant de prélever facilement un courant max. de 20 A d'un fusible plat à une tension de 48 V max. pour la mesure à l'aide d'un ampèremètre approprié.

La conversion et/ou la modification non autorisées de l'appareil ne sont pas permises pour des raisons de sécurité et d'approbation. Tout usage autre que celui décrit ci-dessus est interdit, peut endommager le produit et poser des risques tels que courts-circuits, incendies, chocs électriques, etc. Prière de lire attentivement le mode d'emploi et de le conserver à titre de référence.

Consignes de SÉCURITÉ2.

Nous déclinons toute responsabilité en cas de dommages matériels ou de blessures dans le cas où cet appareil aurait été maltraité de quelque façon que ce soit ou endommagé du fait d'une mauvaise utilisation ou d'un non-respect de ce mode d'emploi. La garantie en serait d'ailleurs annulée!

Le point d'exclamation attire l'attention sur une information importante dont il convient de tenir compte impérativement.

Sécurité des personnes

Ce produit n'est pas un jouet et doit être tenu hors de portée des enfants!

Sécurité du produit

- Si vous raccordez ce produit à d'autres appareils, consultez le mode d'emploi et les consignes de sécurité de ces autres appareils.

Ne soumettez pas ce produit à de fortes contraintes mécaniques.

Ce produit ne doit pas être exposé à des températures extrêmes, aux rayons directs du soleil • ou à d'intenses vibrations.

Divers

- Ce produit n'est pas un jouet. Le tenir hors de portée des enfants et des animaux domestiques !

La réparation ou les réglages ne peuvent être effectués que par un spécialiste ou un atelier spécialisé.

L'appareil de mesure pour lesquelles vous ne trouvez pas de réponses dans le présent mode d'emploi, nos support technique se tient volontiers à votre disposition à l'adresse et au numéro de téléphone suivants:

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tél. [phone].

Ne dépasser jamais une tension de mesure de 48V, un courant de mesure de 20 A, ainsi que la gamme de mesure maximale du courant de l'appareil de mesure branché.

N'utilisez pas d'adaptateur de mesure pour fusibles plats endommagés.

Retirez le fusible plat du circuit électrique dont vous souhaitez mesurer le courant.1.

Enfichez le fusible plat retiré (20 A max.) dans l'adaptateur de mesure pour fusibles plats.2.

Enfichez l'adaptateur de mesure dans le support du fusible plat que vous venez de retirer.3.

1. Raccordez un ampèremètre adapté disposant de douilles de 4 mm alignées aux fiches bananes de l'adaptateur de mesure pour fusibles plats. Respectez la polarité!
2. L'ampèremètre indique alors le courant qui passe dans le circuit électrique.

4. Elimination des déchets

Afin de préserver, protéger et améliorer la qualité de l'environnement, ainsi que de protéger la santé des êtres humains et d'utiliser prudemment les ressources naturelles, il est demandé à l'utilisateur de rapporter les appareils à mettre au rebut aux points de collecte et de recyclage appropriés en conformité avec les règlements d'application.

Le logo représentant une poubelle à roulettes barrée d'une croix signifie que ce produit doit être apporté à un point de collecte et de recyclage des produits électroniques pour que ses matières premières soient recyclées au mieux.

5. Caractéristiques techniques

Tension de mesure max.	48 V
Courant de mesure max.	20 A (1 minute max.)
Longueur de câble	70 cm env.

Cette notice est une publication de la société Voltcraft ®,

Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone].

Cette notice est conforme à la réglementation en vigueur lors de l'impression.

Données techniques et conditionnement soumis à modifications sans aucun préavis.

© Copyright 2009 par Voltcraft®.

*02_01/09_01-HW
