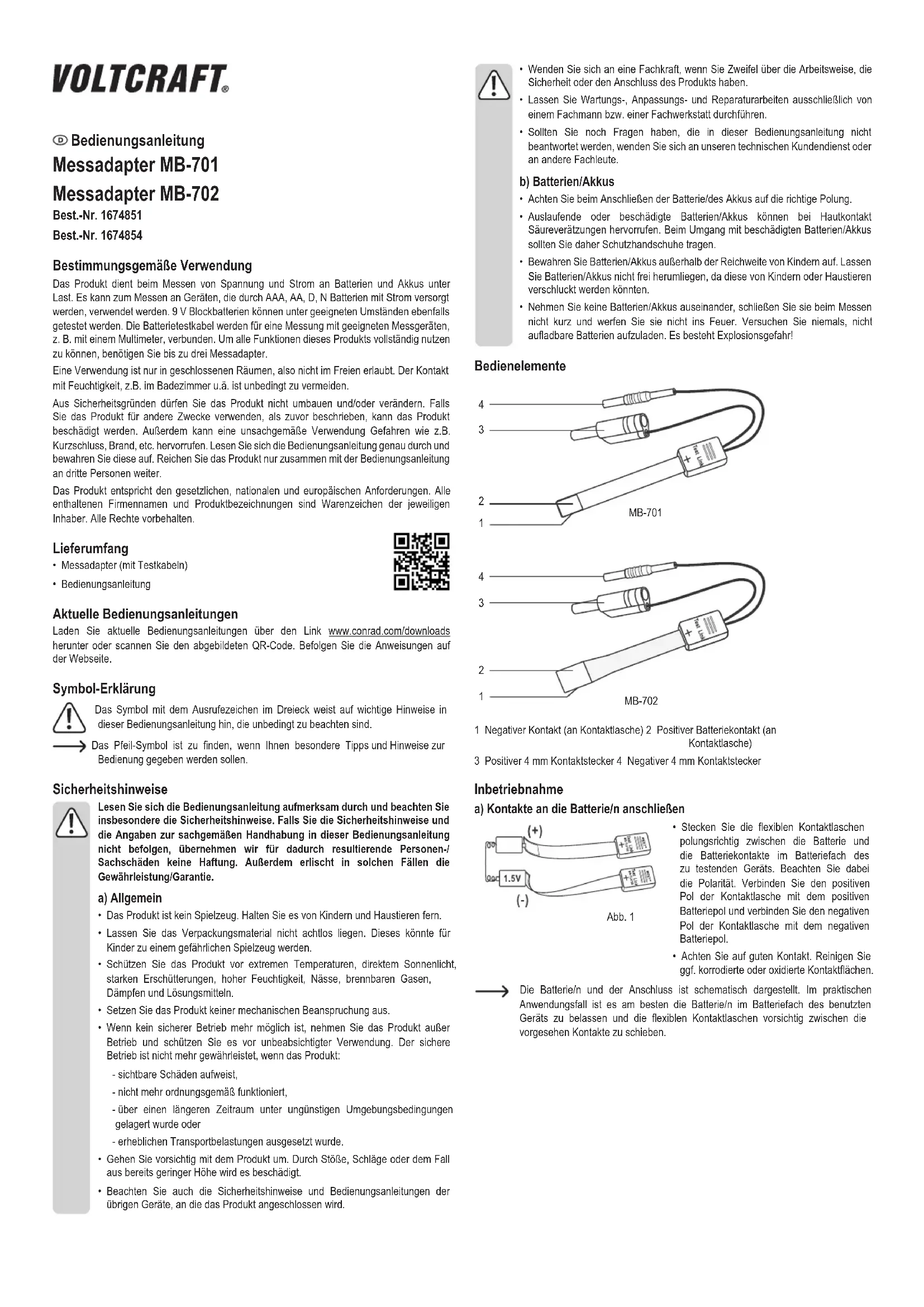

MODE D'EMPLOI MB702 VOLTCRAFT

• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert. b) Piles/batteries

• Respectez bien le sens de la polarité lors du raccordement de la pile/des accumulateurs.

• Des piles / accumulateurs qui fuient ou qui sont endommagés peuvent provoquer des brûlures acides lors du contact avec la peau ; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles / accumulateurs corrompus.

• Garder les piles / accumulateurs hors de portée des enfants. Ne pas laisser traîner de piles / accumulateurs, car des enfants ou des animaux pourraient les avaler.

• Les piles / accumulateurs ne doivent pas être démontées, court-circuitées lors de la mesure ou jetées au feu. Ne jamais recharger des piles non rechargeables. Il existe un risque d’explosion ! Description MB-701 MB-702

1 Contact négatif (sur la languette de contact) 2 Contact de pile positif (sur la languette de contact) 3 Fiche de contact positif 4 mm 4 Fiche de contact négatif 4 mm Mise en service a) Raccorder les contacts sur la ou les pile(s) Fig. 1

• Insérez les languettes de contact exibles entre la pile et les contacts de la pile dans le compartiment des piles de l'appareil à tester. Veillez à bien respecter la polarité. Reliez le pôle positif de la languette de contact avec le pôle positif de la pile et connectez le pôle négatif de la languette de contact avec le pôle négatif de la pile.

• Veillez à assurer un bon contact. Nettoyez le cas échéant les surfaces de contact corrodées ou oxydées. La ou les pile(s) et le raccordement sont représentés schématiquement. En pratique, il est préférable de laisser la ou les pile(s) dans le compartiment à piles de l'appareil utilisé et de glisser les languettes de contact exibles avec précaution entre les contacts prévus. Mode d'emploi Adaptateur de mesure MB-701 Adaptateur de mesure MB-702 N° de commande 1674851 N° de commande 1674854 Utilisation prévue Le produit sert à mesurer la tension et le courant de piles et accumulateurs sous tension. Il peut être utilisé pour la mesure sur des appareils alimentés par piles AAA, AA, D et N. Les piles 9 V peuvent également être testées dans certaines circonstances. Les cordons de test sont à raccorder avec des instruments de mesure appropriés, par exemple un multimètre. Pour pouvoir utiliser pleinement toutes les fonctions de ce produit, jusqu'à trois adaptateurs de mesure peuvent s’avérer nécessaires. L'utilisation est uniquement autorisée en intérieur, dans des locaux fermés ; l'utilisation en plein air est interdite. Tout contact avec l'humidité (par ex. dans une salle de bain) est à éviter absolument. Pour des raisons de sécurité, toute transformation et/ou modication du produit est interdite. Si vous utilisez le produit à d’autres ns que celles décrites précédemment, vous risquez de l’endommager. Par ailleurs, une utilisation incorrecte peut être source de dangers (court-circuit, incendie, etc.). Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi. Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms d’entreprises et appellations de produits contenus dans ce mode d’emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés. Contenu

• Adaptateur de mesure (avec cordons de test)

• Mode d'emploi Mode d’emploi actualisé Téléchargez les modes d'emploi actualisés via le lien www.conrad.com/downloads ou scannez le Code QR illustré. Suivez les instructions du site Web. Explication des symboles Le symbole du point d'exclamation dans un triangle a pour but d'attirer votre attention sur des consignes importantes du mode d'emploi qui doivent impérativement être respectées. Le symbole de la èche précède les conseils et remarques spéciques à l'utilisation. Consignes de sécurité Lisez attentivement le mode d’emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non respect des consignes de sécurité et des instructions d’utilisation du présent mode d’emploi. En outre, la garantie est annulée dans de tels cas. a) Généralités

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

• Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inammables, de vapeurs et de solvants.

• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit : - présente des traces de dommages visibles, - ne fonctionne plus comme il devrait, - a été rangé dans des conditions inadéquates sur une longue durée, ou - a été transporté dans des conditions très rudes.

• Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d’une faible hauteur, sufsent pour endommager l’appareil.

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés au produit.

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le branchement de l'appareil.Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Tous droits réservés, y compris ceux de traduction. La reproduction par n'importe quelle méthode, p. ex. photocopies, microlms, ou la capture dans des systèmes de traitement électronique des données exigent l'approbation écrite préalable de l'éditeur. La réimpression, même partielle, est interdite. Cette publication correspond au niveau technique du moment de la mise sous presse. Copyright 2018 by Conrad Electronic SE. *1674851_1674854_v1_1018_02_DS_m_4L_(1) b) Mesure de la tension Le schéma indique le raccordement à un multimètre ou à un instrument de mesure similaire. L’instrument de mesure n'est pas fourni, vous devez vous le procurer séparément. Deux adaptateurs de mesure sont requis pour mesurer la tension. Fig. 2 Pour mesurer la tension d'une des piles raccordées à la charge, procédez comme suit :

• Raccordez les deux adaptateurs de mesure sur la pile à mesurer. Le raccordement est décrit dans la section « a) Raccorder les contacts sur la ou les pile(s) ».

• Raccordez l'adaptateur de mesure à un multimètre approprié comme sur la gure 2.

• Effectuez la mesure. Pour ce faire, référez-vous au mode d’emploi de l’instrument de mesure. c) Mesure du courant Le schéma indique le raccordement à un multimètre ou à un instrument de mesure similaire. L’instrument de mesure n'est pas fourni, vous devez vous le procurer séparément. Fig. 3 Pour mesurer le courant d'une des piles raccordées à la charge, procédez comme suit :

• Connectez un adaptateur de mesure sur le pôle positif de la pile ou des piles à mesurer. Le raccordement est décrit dans la section « a) Raccorder les contacts sur la ou les pile(s) ». Lors de la mesure de courant, n’utilisez qu’un seul adaptateur de mesure.

• Raccordez le seul pôle positif de la pile relié à l'adaptateur de mesure à un multimètre approprié comme sur la gure 3.

• Effectuez la mesure. Pour ce faire, référez-vous au mode d’emploi de votre instrument de mesure. d) Mesure de la tension et du courant Fig. 4 Pour mesurer la tension et le courant d’une pile raccordée à la charge, vous avez besoin de deux multimètres. Pour ce faire, procédez comme suit.

• Raccordez l’adaptateur de mesure sur la pile à mesurer. Le raccordement est décrit dans la section « a) Raccorder les contacts sur la ou les pile(s) ». En plus des deux multimètres, vous avez dans ce cas également besoin d'un deuxième et troisième adaptateur de mesure.

• Raccordez les trois adaptateurs de mesure à deux multimètres appropriés comme sur la gure.

• Effectuez la mesure. Pour ce faire, référez-vous au mode d’emploi de votre instrument de mesure. e) Piles 9 V sans connecteur Les piles 9 V sont souvent raccordées à votre appareil avec un connecteur. Dans certains appareils elles sont directement raccordées aux contacts à ressort dans le compartiment à piles, sans l’aide d’un connecteur. Pour les appareils dans lesquels la pile 9 V est raccordée via un connecteur, utilisez l'adaptateur de mesure prévu à cet effet. Fig. 5 Fig. 6 Pour mesurer la tension (gure 5) et le courant (gure 6) d'une des piles 9 V raccordées à la charge, procédez comme suit.

• Raccordez l’adaptateur de mesure sur la pile 9 V à mesurer. Le raccordement est illustré dans la section « a) Raccorder les contacts sur la ou les pile(s) » avec des piles rondes. Le principe de raccordement, qui consiste à insérer les languettes de contact entre la pile et les contacts du compartiment à piles, reste le même.

• Pour la mesure de la tension, raccordez les deux adaptateurs de mesure reliés à la pile à un multimètre approprié comme sur la gure 5.

• Pour la mesure du courant, raccordez un adaptateur de mesure au deuxième multimètre approprié comme sur la gure 6.

• Effectuez la mesure de la tension ou du courant. Pour ce faire, référez-vous au mode d’emploi de l’instrument de mesure. Entretien et nettoyage

• Débranchez toujours le produit avant de le nettoyer.

• N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d’autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.

• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux. Élimination des déchets Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. À la n de sa durée de vie, mettez l’appareil au rebut conformément aux dispositions légales en vigueur. Vous respecterez ainsi les ordonnances légales et contribuerez à la protection de l’environnement. Données techniques Tension/courant de fonctionnement <12 V/CC, <1 A Hauteur d’utilisation ...................... 0 - 2000 m Conditions de service ................... 0 à +40 ºC, > 5 % humidité relative (sans condensation) Conditions de stockage ................ -10 à +50 ºC, > 5 % humidité relative (sans condensation) Dimensions (L x l x H)................... 750 x 13 x 6 mm Poids ............................................. 35,5 g• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een erkend servicecentrum.
