THV538 - Hachoir TECHWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hachoir à viande électrique
Marque	Techwood
Modèle	THV538
Alimentation	220-240 V ~ 50/60 Hz
Puissance	450 W
Classe d'isolation	II (double isolation)
Temps d'utilisation maxi continu	10 minutes
Temps de repos requis	10 minutes
Matériau principal	Acier inoxydable (lame, grilles), plastique ABS (corps)
Dimensions (approx.)	30 x 20 x 20 cm
Poids (approx.)	2,5 kg
Accessoires fournis	Lame de coupe, 3 grilles de hachage, embouts pour saucisses et boulettes, poussoir, plateau de trémie
Fonctions principales	Hachage de viande, remplissage de saucisses, préparation de boulettes
Sécurité	Interrupteur marche/arrêt/arrière, verrouillage du tube de hachage
Entretien et nettoyage	Pièces amovibles lavables à l'eau savonneuse, ne pas mettre au lave-vaisselle, ne pas immerger le bloc moteur
Pièces d'usure	Lame et grilles (remplaçables)
Réparabilité	Réparation par un professionnel qualifié, ne pas ouvrir le boîtier
Garantie	24 mois
Informations générales	Conforme aux directives CE, classe II, compatible denrées alimentaires

FOIRE AUX QUESTIONS - THV538 TECHWOOD

Comment assembler le hachoir THV538 ?

Placez la lame de coupe sur l'arbre de la vis sans fin, le tranchant vers l'avant. Choisissez la grille de hachage souhaitée et ajustez les ergots dans les fentes. Vissez la bague de serrage dans le sens horaire. Insérez l'ensemble sur l'appareil et tournez le tube vers la gauche jusqu'au clic de fixation.

Que faire si la viande ne sort pas ou si l'appareil peine ?

Arrêtez l'appareil en positionnant l'interrupteur sur OFF. Utilisez la marche arrière (REV) pour faire reculer la viande. Si cela ne suffit pas, débranchez, démontez le tube et videz-le manuellement. Nettoyez et remontez avant de reprendre.

Puis-je laver les pièces du hachoir au lave-vaisselle ?

Non, les pièces amovibles (lame, grilles, tube, etc.) ne doivent pas être lavées au lave-vaisselle. Nettoyez-les à l'eau chaude savonneuse avec une éponge, rincez et séchez soigneusement.

Comment nettoyer la lame de coupe ?

La lame est très tranchante. Manipulez-la avec précaution. Lavez-la à l'eau chaude savonneuse à la main, rincez et séchez. Ne la mettez pas au lave-vaisselle.

Pourquoi l'appareil s'arrête-t-il en cours d'utilisation ?

L'appareil peut s'arrêter automatiquement pour éviter une surchauffe. Le temps d'utilisation continu maxi est de 10 minutes, suivi d'un repos de 10 minutes. Si le problème persiste, vérifiez que vous n'avez pas dépassé cette limite ou que la viande n'est pas trop dure.

Quelle est la puissance du hachoir THV538 ?

La puissance nominale est de 450 W sous 220-240 V ~ 50/60 Hz. L'appareil est de classe II (double isolation) et ne nécessite pas de prise de terre.

Comment utiliser la fonction marche arrière (REV) ?

Placez l'interrupteur sur OFF pour arrêter l'appareil. Attendez l'arrêt complet, puis basculez l'interrupteur sur REV. La vis sans fin tournera en sens inverse pour libérer un blocage. Repassez ensuite sur OFF, attendez, puis sur ON pour reprendre le hachage.

Puis-je hacher des os ou des aliments très durs ?

Non, le hachoir est conçu pour de la viande sans os, sans tendons et sans gras. N'introduisez jamais d'os, de noyaux ou d'aliments congelés. Coupez la viande en morceaux d'environ 20x20x60 mm avant de les introduire.

Comment préparer des saucisses avec le THV538 ?

Remplacez la grille de hachage par l'embout à saucisse (tube et bague de serrage). Utilisez la vis sans fin et la lame de coupe normalement. Enfilez le boyau sur l'embout et actionnez l'appareil en marche avant pour remplir le boyau.

Où trouver des pièces de rechange pour le THV538 ?

Les pièces d'usure comme la lame et les grilles sont disponibles auprès du fabricant ou de revendeurs agréés. Contactez le service après-vente de Techwood ou le magasin où vous avez acheté l'appareil.

MODE D'EMPLOI THV538 TECHWOOD

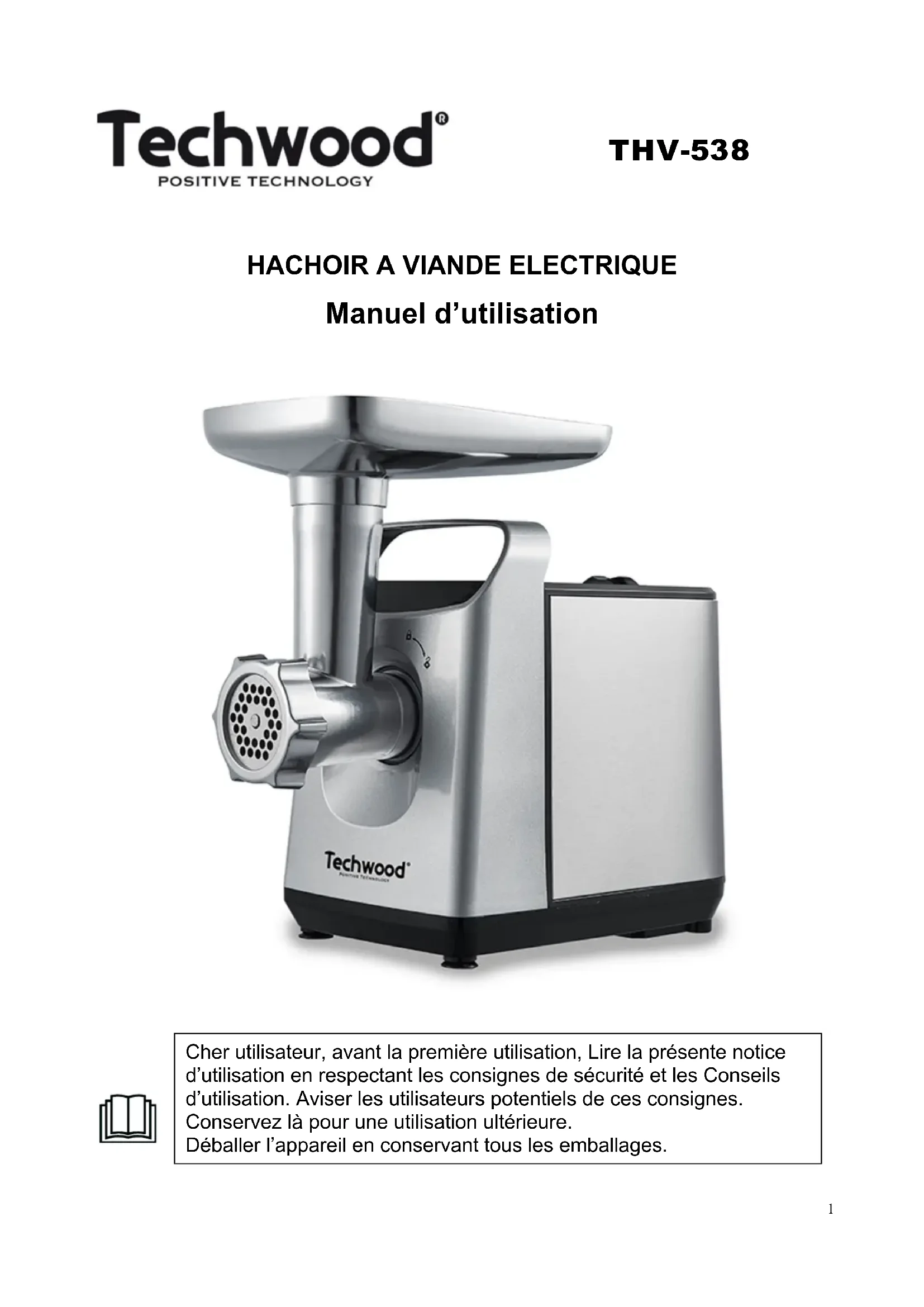

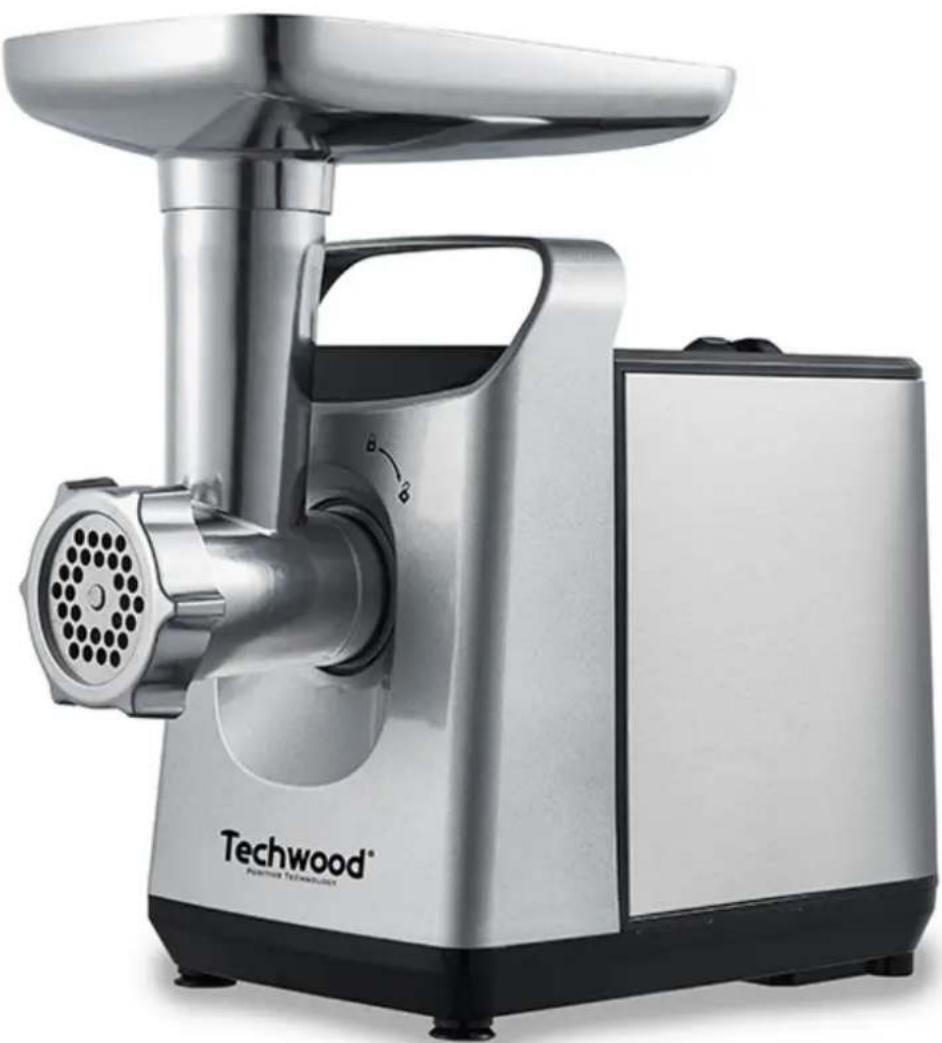

Manuel d'utilisation

Cher utilisateur, avant la première utilisation, lire la présente notice d'utilisation en respectant les consignes de sécurité et les conseils d'utilisation. Aviser les utilisateurs potentiels de ces consignes.

Conservez-la pour une utilisation ultérieure.

Déballer l'appareil en conservant tous les emballages.

MISES en GARDE importantes

• Lire attentivement le manuel d'instructions avant de vous servir de cet appareil.
• Conserver le présent manuel d'instructions.
• Vérifier que la tension de l'installation électrique correspond bien à celle indiquée sur l'appareil. L'appareil est destiné à être utilisé pour des applications domestiques et analogues telles que :

- Zone de travail de cuisine dans les magasins, bureaux et autres environnements de travail.

- Fermes.

- Par des clients d'hôtels, motels et autres environnements de type résidentiel.

- Environnements de type chambres d'hôtes.

L'utiliser en suivant les indications de la notice.

- Ne jamais utiliser cet appareil à proximité des baignoires, des douches, des lavabos ou autres récipients contenant de l'eau.

- Ne jamais utiliser cet appareil à proximité de projections d'eau.

▪ Ne jamais utiliser cet appareil avec les mains mouillées ou humides.

- Si malencontreusement l'appareil est mouillé, retirer immédiatement la fiche de la prise de courant.

Aviser les utilisateurs potentiels de ces consignes.

▪ Ne jamais laisser l'appareil sans surveillance lorsqu'il est en cours d'utilisation.

L'appareil doit être utilisé conformément à sa destination.

Aucune responsabilité ne saurait être engagée pour tout dommage, éventuellement causé par une utilisation incorrecte ou une mauvaise manipulation.

- Cet appareil ne doit pas être utilisé par les enfants. Conserver l'appareil et son câble hors de portée des enfants.

- Cet appareil peut être utilisé par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites

ou dont l'expérience ou les connaissances ne sont pas suffisantes, à condition qu'ils bénéficient d'une surveillance ou qu'ils aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et dans la mesure où ils en comprennent bien les dangers potentiels.

• Les enfants ne doivent pas utiliser l'appareil comme un jouet. ▪ Afin de protéger les enfants, ne pas laisser traîner les emballages (sac en plastique, carton, polystyrène...) et ne jamais les laisser jouer avec les films en plastique :

Il y a RISQUE d'etouffement.

• De temps à autre, vérifier le cordon d'alimentation électrique en recherchant d'éventuels dommages. ▪ Ne jamais plonger l'appareil dans l'eau ou dans un autre liquide, et ce, pour quelque raison que ce soit. ▪ Ne jamais mettre l'appareil dans un lave-vaisselle. ▪ Ne jamais installer l'appareil à proximité de surfaces chaudes.
• Ne pas se servir d'un appareil dont le cordon ou la fiche est endommagé, ou après qu'il ait connu un dysfonctionnement ou avoir été endommagé en quoi que ce soit.
• Si le câble d'alimentation électrique est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.
• Toujours débrancher le câble d'alimentation du réseau électrique si on le laisse sans surveillance et avant toute opération de nettoyage, de maintenance et de montage d'accessoires.
• Installer toujours cet appareil dans un environnement sec. Ne pas utiliser ou laisser cet appareil à l'extérieur quand il pleut. ▪ Ne jamais se servir d'accessoires non recommandés par le constructeur. Ceux-ci pourraient constituer un danger pour l'utilisateur et risqueraient d'endommager l'appareil. ▪ Ne jamais utiliser de cordon électrique ou connecteur autre que celui fourni avec l'appareil. ▪ Ne jamais déplacer l'appareil en le tirant par le cordon d'alimentation électrique et veiller à ce que le cordon

d'alimentation électrique ne puisse pas être coincé de quelque façon que ce soit.

• Ne pas enrouler le cordon d'alimentation électrique autour de l'appareil et ne pas le plier.
• Veiller à ce que le cordon d'alimentation électrique n'entre jamais en contact avec les parties chaudes de cet appareil.
• S'assurer que l'appareil a refroidi avant de le nettoyer et de le ranger. ▪ Ne jamais toucher les parties de cet appareil qui pourraient devenir très chaudes en utilisation. Risque de brûlures.
• Prendre garde que les parties chaudes de l'appareil n'entrent jamais en contact avec des matières inflammables, comme des rideaux, tissus, etc. pendant qu'il est en fonctionnement, car un incendie pourrait se déclencher.
• Cet appareil n'est pas destiné à être utilisé au moyen d'une minuterie externe ou d'un système de contrôle à distance.
• Veiller à toujours poser l'appareil sur une surface plate et stable.
• Veiller à ne pas couvrir l'appareil et à ne rien poser dessus.
• Toujours retirer la fiche de la prise murale si l'appareil n'est pas utilisé. ▪ Lors de l'utilisation d'une rallonge, toujours s'assurer que le câble est entièrement déroulé du dévidoir.
• Utiliser uniquement des rallonges approuvées CE. La puissance admissible doit être au minimum de 16A, 250V, 3000W. ▪ Un mauvais fonctionnement et l'utilisation incorrecte peuvent endommager l'appareil et causer des blessures à l'utilisateur.
• Cet appareil est conforme aux normes en vigueur, relatives à ce type de produit. L'appareil ne doit pas être utilisé, s'il est tombé ou s'il présente des signes visibles de dommages ou s'il fuit.
• En ce qui concerne les instructions de nettoyage de l'appareil, se référer au paragraphe ci-après de la notice.

Cet appareil est destiné exclusivement à un usage domestique.

(*) Personne compétente qualifiée : technicien du service après-vente du constructeur ou de l'importateur ou toute personne qualifiée, habilitée et compétente pour effectuer ce type de réparation.

Mise en GARDE particuliere pour les hachoirs

• Toujours déconnecter l'appareil de l'alimentation si on le laisse sans surveillance et avant montage, démontage ou nettoyage.
• Mettre l'appareil à l'arrêt et le déconnecter de l'alimentation avant de changer les accessoires ou d'approcher les parties qui sont mobiles lors du fonctionnement.
• Il y a des risques de blessures en cas de mauvaise utilisation. Des précautions doivent être prises lors de la manipulation des lames tranchantes, vider le bol et pendant le nettoyage car elles sont extrêmement coupantes.
• En ce qui concerne les instructions pour le nettoyage des surfaces en contact avec de la nourriture ou de l'huile, merci de se référer au paragraphe « NETTOYAGE ET ENTRETIEN » dans le manuel.
• En ce qui concerne les instructions pour l'utilisation d'accessoires, temps de fonctionnement et les paramètres de vitesse, se reporter aux paragraphes ci-dessous.

Informations generales

Le symbole «LIVRE OUVERT» signifie une recommandation de lire des choses importantes contenues dans la notice.

Le symbole «POUBELLE» barrée, sigle DEEE (Déchet d'Equipement Electrique et Electronique) signifie, qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Le symbole "marquage CE" est la garantie du respect des Normes Européennes harmonisées, facultatives, qui traduisent les exigences essentielles en spécifications techniques. Ces normes ne sont pas obligatoires mais sont garantes de la conformité aux exigences essentielles.

Le symbole ROHS (Restriction of use of certain Hazardous Substances) relative à la protection de l'environnement certifie que pour chacune des 5 substances dangereuses • mercure • plomb • chrome hexavalent • produits de protection contre les flammes PBB et PBDE, la concentration maximale est égale ou inférieure à 0,1% du poids du matériau homogène, et 0,01% pour la 6ème • le cadmium.

Le symbole « DOUBLE CARRÉ » signifie une double isolation. À la fois une isolation principale et une isolation supplémentaire. Cet appareil ne nécessite aucun raccordement de la masse à un conducteur de protection mis à la terre. Les matériels à double isolation sont dits de classe II.

Le symbole « VERRE/FOURCHETTE » signifie que l'appareil est compatible et peut entrer en contact avec les denrées alimentaires.

Le symbole « TRIMAN » indique que le consommateur est invité à se défaire du produit dans le cadre d'une collecte séparée (par exemple la poubelle de tri, la déchetterie, le point d'apport volontaire).

Le symbole "CMIM" est la garantie du respect des Normes Marocaines harmonisées, facultatives, qui traduisent les exigences essentielles en spécifications techniques.

Ces normes ne sont pas obligatoires mais sont garantes de la conformité aux exigences essentielles.

Pour plus d'informations : http://www.quefairedemesdechets.fr

Nettoyage et entretien

Toujours débrancher l'appareil et le laisser refroidir avant de le nettoyer.

Nettoyer l'extérieur de l'appareil avec une éponge ou un linge légèrement humide.

Les parties (amovibles), en contact avec la nourriture, comme : plaque de cuisson, Bol, Fourchette, Spatule, etc., peuvent être nettoyées dans de l'eau chaude avec une éponge et du liquide vaisselle.

Les accessoires ne doivent jamais être lavés au lave-vaisselle !

Ne jamais plonger l'appareil dans l'eau ou tout autre liquide !

Ne jamais utiliser des produits abrasifs, des brosses métalliques ou autres objets coupants.

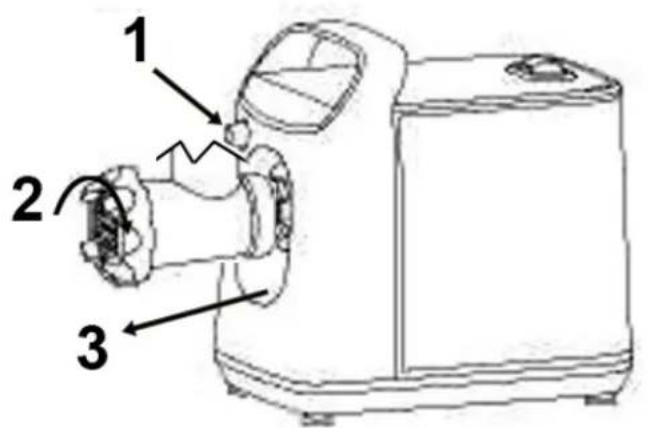

Pour démonter le tube de hachage :

1. Appuyer sur le bouton de déverrouillage du tube de hachage.
2. Tourner le tube de hachage dans le sens horaire.
3. Tirer sur le tube pour le détacher

1 2 3

La tête peut être enlevée facilement en la tirant vers l'avant.

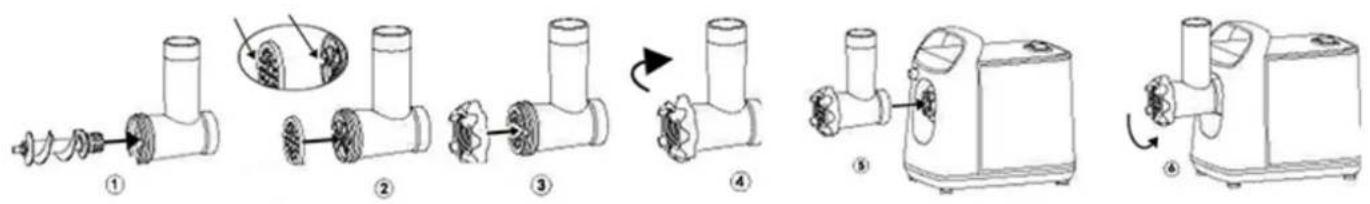

Démonter ensuite le tube en inversant les étapes d'assemblage ci-dessous :

Si la bague de fixation ne s'enlève pas facilement à la main, utiliser une pince ou un tournevis pour la desserrer.

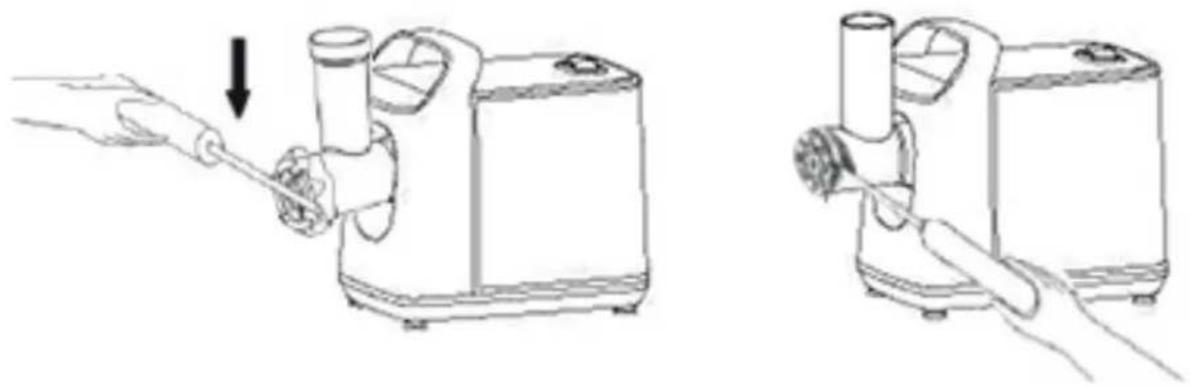

Pour retirer la grille plus facilement, placer un tournevis entre la grille et le tube et la pousser vers l'avant.

Les accessoires peuvent être nettoyés sous l'eau chaude, avec un produit vaisselle liquide et doivent être rincés et séchés. Prendre toutes les précautions nécessaires en nettoyant la lame car elle est très tranchante et peut occasionner des coupures !

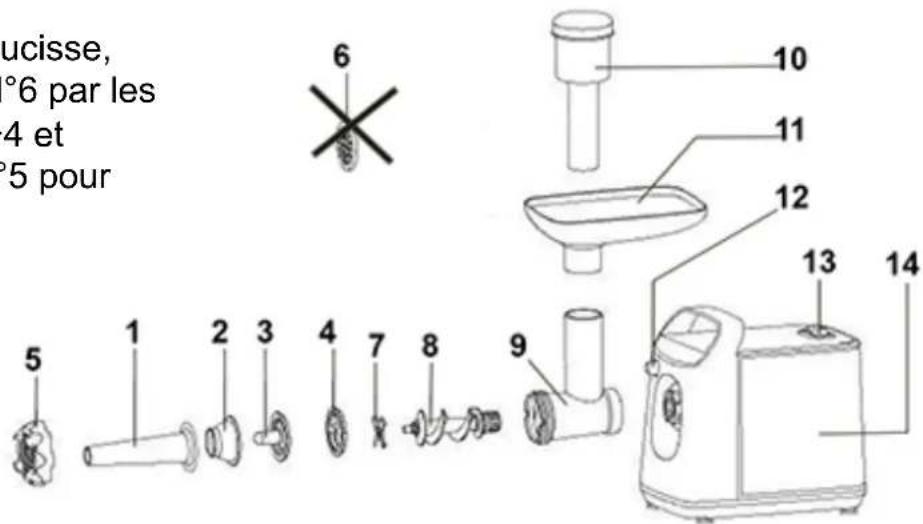

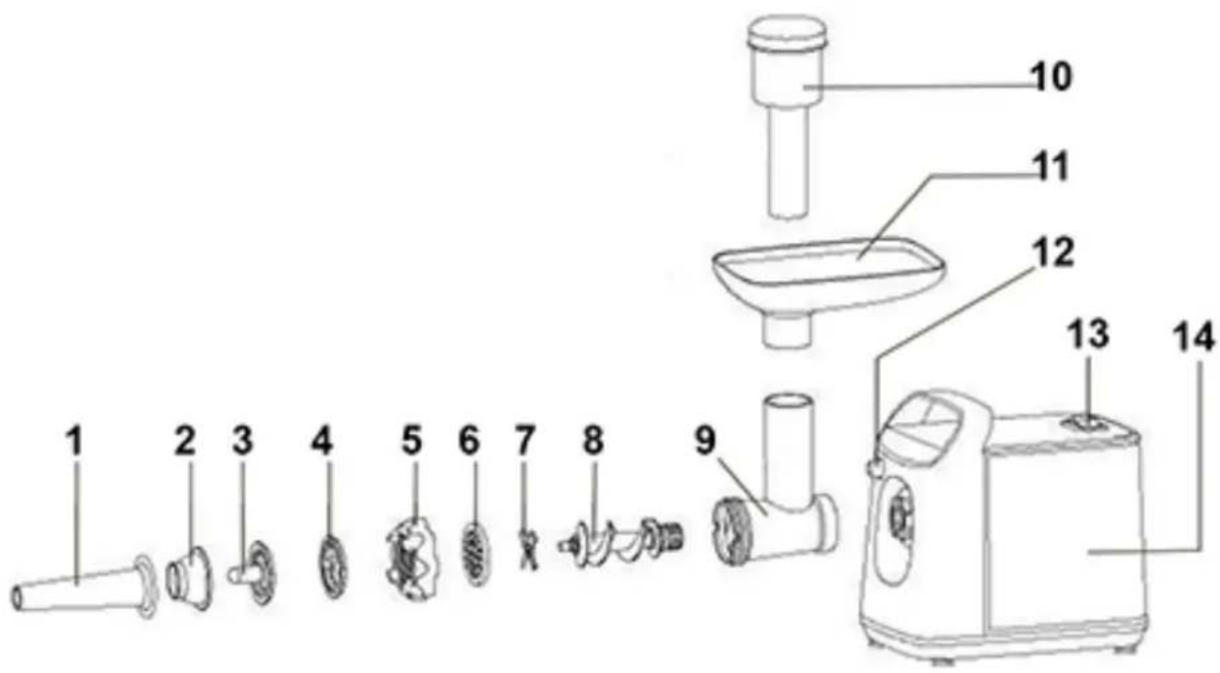

Description de l'appareil

1. Tube à saucisse
2. Embouts pour boulettes
3. Embouts pour boulettes
4. Joint Bague / Embouts
5. Bague de serrage
6. Grille de hachage
7. Lame de coupe
8. Vis sans fin
9. Tube de hachage
10. Poussoir pour les ingrédients
11. Plateau de trémie
12. Bouton verrouillage / déverrouillage du tube de hachage
13. Interrupteur Marche / Arrêt / Arrière
14. Base de l'appareil

Premiere utilisation

Avant la première utilisation, sortir l'appareil et tous les accessoires délicatement et en faisant attention aux accessoires coupants.

Nettoyer à l'eau savonneuse tous les accessoires et bols et essuyer soigneusement. Nettoyer l'habillage extérieur et intérieur de l'appareil avec un chiffon humide et bien essuyer.

Utilisation

• Dérouler complètement le cordon secteur.
• Vérifier que la tension en vigueur dans le pays où vous êtes correspond à celle indiquée sur l'appareil.
• Brancher l'appareil dans une prise de courant en bon état, (reliée à la terre si l'appareil est de classe I), pour éviter tout danger.
• , de maintenance et de montage d'accessoires.
• Ne modifier en aucun cas l'appareil.
• L'appareil ne doit pas être laissé sans surveillance quand il est connecté à l'alimentation principale.

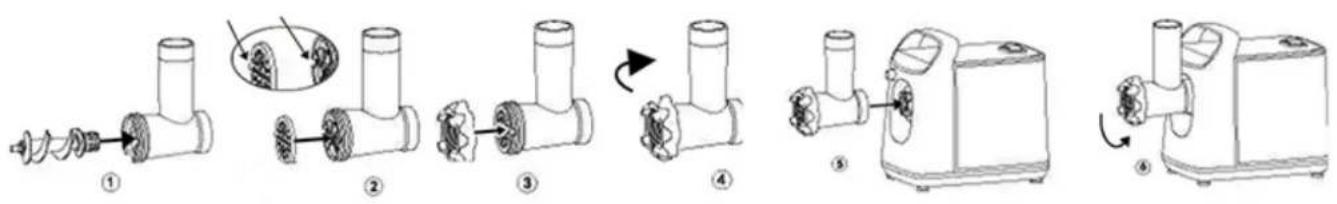

Assemblage

1. Placer la lame de coupe sur l'arbre de la vis, le tranchant de la lame tourné vers l'avant.
2. Choisir la grille à trous, en fonction du hachage souhaité et la placer devant la lame de coupe, en ajustant les ergots dans les fentes (fig. 2).

Note : Si la lame de coupe est installée à l'envers, la viande ne sera pas hachée.

1. Visser la bague de serrage (fig.3) dans le sens horaire (fig.4) en prenant soin que la grille reste bien placée dans les ergots.
2. Insérer l'ensemble sur l'appareil (fig.5) et tourner le tube de coupe vers la gauche jusqu'à entendre le clic de fixation.

Note : Essayer de basculer légèrement la tête à gauche et à droite (sans forcer) pour s'assurer que le tube est bien en place.

1. Placer la plaque de la trémie sur la tête en bonne position.
2. Poser l'appareil sur une surface ferme, plane et horizontale.

HACHER de la VIANDE

Couper tous les aliments en morceaux de 20 mm x 20 mm x 60 mm afin qu'ils s'insèrent facilement dans l'ouverture de la trémie.

Note : il est recommandé d'utiliser de la viande sans tendons, sans os et sans gras.

Brancher l'appareil et positionner l'interrupteur ON / OFF / REV sur « ON ». Poser les morceaux sur la plaque de la trémie et les introduire dans le tube en utilisant le poussoir si nécessaire.

Note : Utiliser uniquement le poussoir fourni.

Après utilisation, arrêter l'appareil en positionnant l'interrupteur ON / OFF / REV sur « OFF » (Arrêt).

Débrancher l'appareil de l'alimentation électrique.

Sécurité

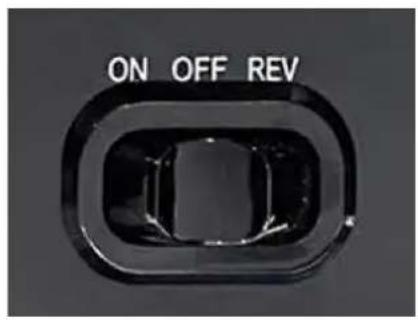

Cet appareil possède un interrupteur à 3 positions

ON = Marche avant

OFF = Arrêt

REV = Marche arrière

1. Arrêter l'appareil en positionnant l'interrupteur ON / OFF / REV sur la position OFF.
2. Attendre que l'appareil s'arrête.
3. Positionner l'interrupteur sur la position "REV" (retour arrière).

Note : La vis d'alimentation tournera dans le sens inverse et la viande reculera dans le tube.

Pour reprendre le processus de hachage :

1. Basculer l'interrupteur ON / OFF / REV sur OFF pour arrêter la marche arrière.
2. Attendre que l'appareil s'arrête.
3. Positionner l'interrupteur ON pour reprendre le hachage.

Note : Si l'appareil ne fonctionne pas correctement ou peine à le faire, arrêter l'appareil en positionnant l'interrupteur sur la position « 0 ».

Débrancher l'appareil et démonter le tube pour le vider manuellement. Le nettoyer, le remonter et reprendre l'opération.

REMLIR Une saucisse

Pour remplir une saucisse, remplacer la grille N°6 par les éléments N°1+2+3+4 et revisser la bague N°5 pour assurer l'ensemble.

ucisse, °6 par les 4 et 5 pour

Pour les autres opérations, se rapporter aux paragraphes précédents et suivre les instructions de montage, utilisation et démontage.

Rangement

- S'assurer que l'appareil est complètement refroidi et sec.

- Ne pas enrouler le cordon électrique autour de l'appareil, car cela peut l'endommager.

- Garder l'appareil dans un endroit frais et sec, hors d'accès des enfants.

Garantie conforme à la réglementation

Avant d'être livrés, tous nos produits sont soumis à un contrôle rigoureux.

Cet appareil est garanti 24 mois à partir de la date d'achat du produit par le consommateur.

Les justificatifs de garantie sont :

- la facture et

- le bon de garantie (situé sur le côté ou le fond de la boîte) tamponné et rempli.

Sans ces justificatifs, aucun remplacement gratuit, ni aucune réparation gratuite, ne peut être effectué.

Pendant la durée de la garantie, nous prenons en charge, gratuitement, les défauts de l'appareil ou des accessoires, découlant d'un vice de matériaux ou de fabrication par réparation ou remplacement.

Les prestations dans le cadre de la garantie légale n'entraînent aucune prorogation de la durée de garantie et ne donnent pas droit à une nouvelle garantie.

En cas de recours à la garantie, rapporter l'appareil complet à votre revendeur, dans son emballage d'origine, accompagné de la preuve d'achat.

La casse de pièces en verre ou en plastique est, dans tous les cas, à votre charge.

Les pièces d'usure (par exemple : les charbons de moteurs, crochets, courroies d'entraînement, télécommande de rechange, brosses à dents de rechange, lames de scies etc.) ainsi que leur nettoyage, entretien ou remplacement, ne sont pas garantis, et sont donc à votre charge.

En cas d'intervention étrangère, la garantie devient caduque.

Après écoulement de la durée de garantie, les réparations peuvent être effectuées, contre paiement, par le commerce spécialisé ou un service de réparation.

Caractéristiques techniques

Alimentation

220-240V~ 50/60Hz

Puissance 450W

Norme Classe II

Temps d'utilisation max. 10 minutes en continu

Temps de repos 10 minutes

Fabriqué en RPC

Les caractéristiques peuvent changer sans avis préalable

ATTENTION : En cas de panne, ne pas ouvrir le boîtier mais faire appel à un technicien qualifié pour les réparations.

Cet appareil satisfait aux directives CE, il a été contrôlé d'après toutes les directives européennes, actuelles et applicables, comme : la compatibilité électromagnétique (EMC) et la basse tension (LVD).

Cet appareil a été conçu et fabriqué en respect des dernières réglementations et prescriptions techniques, en matière de sécurité.

Produit importé par sotech international "le peripole" n°a-103

SEPTEMBRE 2021
