TBQ825P - Barbecue TECHWOOD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barbecue électrique
Modèle	TBQ825P
Marque	Techwood
Alimentation	220-240V~50/60Hz
Puissance	2000W
Classe de protection	Classe I (avec mise à la terre)
Capacité du bac d'eau	0,4 L minimum – 1,0 L maximum
Matériaux	Grille en métal, bac récupérateur en plastique, élément chauffant
Réglages	Thermostat réglable (marche/arrêt), grille réglable sur 2 hauteurs
Fonctions	Cuisson par résistance électrique avec bac d'eau antivapeur
Équipements inclus	Base, bac récupérateur, ensemble chauffant + commande, grille, support optionnel (4 pieds)
Sécurité	Ne pas immerger, surface chaude, interdiction d'utiliser du charbon, arrêt manuel via thermostat
Nettoyage	Extérieur : éponge humide ; parties amovibles : lave-vaisselle ou eau chaude savonneuse
Garantie	24 mois à compter de la date d'achat sur présentation de facture et bon de garantie
Certifications	CE, RoHS, DEEE
Usage	Domestique uniquement, ne pas utiliser en extérieur par temps de pluie
Température de surface	Très chaude en fonctionnement – risque de brûlures
Fabricant	SoTech International, France
Date de fabrication	Octobre 2021

FOIRE AUX QUESTIONS - TBQ825P TECHWOOD

Comment assembler le barbecue Techwood TBQ825P ?

Placez la base (A) sur une surface plane. Insérez le bac récupérateur (B) dans la base. Positionnez l'ensemble élément chauffant + panneau de commande (C) sur le bac. Posez la grille (D) sur l'ensemble (C) en insérant les pieds dans les encoches. Pour le support, assemblez les 4 pieds en insérant les tubes, fixez les plaques avec les vis et écrous papillons, puis installez les bouchons aux extrémités.

Quelle quantité d'eau faut-il mettre dans le bac ?

Remplissez le bac d'eau froide entre 0,4 L (minimum) et 1,0 L (maximum). Ne dépassez pas 2 cm du bord supérieur. L'eau évite un rayonnement excessif de chaleur.

Comment utiliser le barbecue pour la première fois ?

Retirez les emballages, nettoyez la grille et le bac avec une éponge humide et du liquide vaisselle, rincez et séchez. Remplissez le bac d'eau, branchez l'appareil et faites chauffer à vide pendant environ 15 minutes pour éliminer le film protecteur sur la résistance. Une légère fumée peut apparaître, c'est normal.

Comment nettoyer le barbecue ?

Débranchez et laissez refroidir complètement. Nettoyez l'extérieur avec une éponge humide. Les parties amovibles (grille, bac) peuvent être lavées à l'eau chaude savonneuse ou au lave-vaisselle. Ne jamais immerger l'appareil ni utiliser de produits abrasifs ou de brosses métalliques.

Quelles sont les consignes de sécurité essentielles ?

L'appareil devient très chaud : utilisez les boutons et poignées. Ne jamais utiliser de charbon ou autre combustible. Remplissez le bac d'eau. Placez l'appareil sur une surface plane et résistante à la chaleur, à au moins 30 cm d'objets inflammables. Ne couvrez pas l'appareil. Débranchez avant nettoyage. L'appareil doit être branché sur une prise avec terre.

Peut-on utiliser ce barbecue en extérieur ?

Il est déconseillé d'utiliser l'appareil en plein air. Ne l'utilisez pas sous la pluie ou à proximité d'eau. L'appareil est conçu pour un usage domestique intérieur uniquement.

Pourquoi y a-t-il de la fumée lors de la première utilisation ?

Une légère émanation de fumée est normale lors de la première chauffe. Cela est dû au film de protection sur la résistance. Cela disparaît après quelques minutes. Assurez une ventilation suffisante.

Comment régler la hauteur de la grille ?

La grille peut être positionnée sur deux hauteurs différentes. Il suffit de placer les pieds de la grille dans les encoches prévues sur l'ensemble chauffant pour la hauteur souhaitée.

Quels aliments peut-on cuire sur ce barbecue ?

Ce barbecue électrique est conçu pour griller des aliments comme la viande, le poisson, les légumes. Ne placez jamais d'assiettes, de plateaux ou de papier aluminium sur la grille. Pour des aliments épais, piquez-les pour une cuisson plus rapide.

Que faire si le niveau d'eau baisse pendant la cuisson ?

Si après un temps prolongé le niveau d'eau est trop bas, mettez le thermostat sur 0, débranchez l'appareil, laissez refroidir, puis remplissez à nouveau le bac d'eau froide en respectant les niveaux (0,4 à 1,0 L). Ne versez jamais d'eau froide sur la résistance chaude.

MODE D'EMPLOI TBQ825P TECHWOOD

Manuel d'utilisation

Cher utilisateur, avant la première utilisation, lire la présente notice d'utilisation en respectant les consignes de sécurité et les conseils d'utilisation. Aviser les utilisateurs potentiels de ces consignes.

Conservez-la pour une utilisation ultérieure.

Déballer l'appareil en conservant tous les emballages.

MISES en GARDE importantes

• Lire attentivement le manuel d'instructions avant de vous servir de cet appareil.
• Conserver le présent manuel d'instructions.
• Vérifier que la tension de l'installation électrique correspond bien à celle indiquée sur l'appareil.
• L'appareil est destiné à être utilisé pour des applications domestiques et analogues telles que :

- Zone de travail de cuisine dans les magasins, bureaux et autres environnements de travail.

- Fermes.

- Par des clients d'hôtels, motels et autres environnements de type résidentiel.

- Environnements de type chambres d'hôtes.

▪ L'utiliser en suivant les indications de la notice. ▪ Ne jamais utiliser cet appareil à proximité des baignoires, des douches, des lavabos ou autres récipients contenant de l'eau. - Ne jamais utiliser cet appareil à proximité de projections d'eau. ▪ Ne jamais utiliser cet appareil avec les mains mouillées ou humides. - Si malencontreusement l'appareil est mouillé, retirer immédiatement la fiche de la prise de courant. ▪ Aviser les utilisateurs potentiels de ces consignes. ▪ Ne jamais laisser l'appareil sans surveillance lorsqu'il est en cours d'utilisation. ▪ L'appareil doit être utilisé conformément à sa destination.

Aucune responsabilité ne saurait être engagée pour tout dommage, éventuellement causé par une utilisation incorrecte ou une mauvaise manipulation.

- Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient reçu une

supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

- Garder cet appareil et son cordon électrique, hors de portée d'enfants âgés de moins de 8 ans, quel que soit son état (Marche, Arrêt, Refroidissement).

▪ Afin de protéger les enfants, ne pas laisser traîner les emballages (sac en plastique, carton, polystyrène...) et ne jamais les laisser jouer avec les films en plastique :

Il y a RISQUE d'etouffement.

- De temps à autre, vérifier le cordon d'alimentation électrique en recherchant d'éventuels dommages.

▪ Ne jamais plonger l'appareil dans l'eau ou dans un autre liquide, et ce, pour quelque raison que ce soit.

▪ Ne jamais mettre l'appareil dans un lave-vaisselle.

▪ Ne jamais installer l'appareil à proximité de surfaces chaudes.

- Ne pas se servir d'un appareil dont le cordon ou la fiche est endommagé, ou après qu'il ait connu un dysfonctionnement ou avoir été endommagé en quoi que ce soit.

- Si le câble d'alimentation électrique est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout danger.

- Débrancher le câble d'alimentation du réseau électrique avant toute opération de nettoyage, de maintenance et de montage d'accessoires.

- Installer toujours cet appareil dans un environnement sec.

▪ Ne pas utiliser ou laisser cet appareil à l'extérieur quand il pleut.

▪ Ne jamais se servir d'accessoires non recommandés par le constructeur. Ceux-ci pourraient constituer un danger pour l'utilisateur et risqueraient d'endommager l'appareil. ▪ Ne jamais utiliser de cordon électrique ou connecteur autre que celui fourni avec l'appareil. ▪ Ne jamais déplacer l'appareil en le tirant par le cordon d'alimentation électrique et veiller à ce que le cordon d'alimentation électrique ne puisse pas être coincé de quelque façon que ce soit. - Ne pas enrouler le cordon d'alimentation électrique autour de l'appareil et ne pas le plier. - Veiller à ce que le cordon d'alimentation électrique n'entre jamais en contact avec les parties chaudes de cet appareil. - S'assurer que l'appareil a refroidi avant de le nettoyer et de le ranger. ▪ Ne jamais toucher les parties de cet appareil qui pourraient devenir très chaudes en utilisation, risque de brûlures. - Prendre garde que les parties chaudes de l'appareil n'entrent jamais en contact avec des matières inflammables, comme des rideaux, tissus, etc. pendant qu'il est en fonctionnement, car un incendie pourrait se déclencher. - Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé. - Veiller à toujours poser l'appareil sur une surface plate et stable. - Veiller à ne pas couvrir l'appareil et à ne rien poser dessus. - Toujours retirer la fiche de la prise murale si l'appareil n'est pas utilisé. - Lors de l'utilisation d'une rallonge, toujours s'assurer que le câble est entièrement déroulé du dévidoir. - Utiliser uniquement des rallonges approuvées CE. La puissance admissible doit être au minimum de 16A, 250V, 3000W.

▪ Un mauvais fonctionnement et l'utilisation incorrecte peuvent endommager l'appareil et causer des blessures à l'utilisateur. - Cet appareil est conforme aux normes en vigueur, relatives à ce type de produit. ▪ L'appareil ne doit pas être laissé sans surveillance quand il est connecté à l'alimentation principale. L'appareil ne doit pas être utilisé, s'il est tombé ou, s'il présente des signes visibles de dommages ou s'il fuit. - Cet appareil est destiné exclusivement à un usage domestique. - En ce qui concerne les instructions de nettoyage de l'appareil, se référer au paragraphe ci-après de la notice.

Mise en GARDE particuliere pour les BBQ

Attention : pendant le fonctionnement, la température de la surface de l'appareil devient TRÈS CHAUDE. Risque de brûlure !

N'utiliser, en aucun cas, du charbon de bois ou autres combustibles avec cet appareil.

Toujours remplir avec de l'eau le bac du barbecue. L'eau évite un rayonnement extrême de chaleur au niveau de la surface autour de l'appareil. (Remplir au maximum à 2 cm du bord haut).

Placer l'appareil sur une surface plane, résistante à la chaleur. Il est recommandé de placer une plaque résistante à la chaleur sous l'appareil pour des surfaces fragiles.

Prévoir un espace de sécurité suffisant, à l'écart des objets facilement inflammables tels que meubles, rideaux, etc. Minimum 30cm.

Veiller à ce que le câble d'alimentation n'entre pas en contact avec les parties chaudes de l'appareil.

Ne toucher, en aucun cas, les parties chaudes de l'appareil, utiliser les boutons et les poignées.

Il est conseillé de ne pas utiliser cet appareil en plein air.

L'appareil doit être connecté à une prise de terre.

Laisser l'appareil refroidir avant de le ranger.

Ne jamais verser d'eau sur la graisse ou sur les résistances électriques.

Pour éviter la surchauffe, ne pas recouvrir cet appareil avec des matériaux, solides ou souples, comme une feuille ou un plateau, en aluminium, ou composé de tout autre matériau résistant à la chaleur. L'utilisation de tels éléments ou matériaux au-dessus de la grille peut porter atteinte à la sécurité du produit et entraîner des dégâts importants.

Informations generales

Le symbole «LIVRE OUVERT» signifie une recommandation de lire des choses importantes contenues dans la notice.

Le symbole «POUBELLE» barrée, sigle DEEE (Déchet d'Equipement Electrique et Electronique) signifie, qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Le symbole "marquage CE" est la garantie du respect des Normes Européennes harmonisées, facultatives, qui traduisent les exigences essentielles en spécifications techniques. Ces normes ne sont pas obligatoires mais sont garantes de la conformité aux exigences essentielles.

Le symbole « VERRE/FOURCHETTE » signifie que l'appareil est compatible et peut entrer en contact avec les denrées alimentaires.

Le symbole ROHS (Restriction of use of certain Hazardous Substances) relative à la protection de l'environnement certifie que pour chacune des 5 substances dangereuses • mercure • plomb • chrome hexavalent • produits de protection contre les flammes PBB et PBDE, la concentration maximale est égale ou inférieure à 0,1% du poids du matériau homogène, et 0,01% pour la 6ème • le cadmium.

Le symbole « PAROI ou SURFACE CHAUDE » avertit l'utilisateur que les parois ou la surface de l'appareil peuvent devenir très chaudes, et de prendre les précautions qui s'imposent. Les surfaces sont susceptibles de devenir chaudes au cours de l'utilisation.

Le symbole « TRIMAN » indique que le consommateur est invité à se défaire du produit dans le cadre d'une collecte séparée (par exemple la poubelle de tri, la déchetterie, le point d'apport volontaire).

Le symbole "Marquage CMIM" est la garantie du respect des Normes Marocaines harmonisées, facultatives, qui traduisent les exigences essentielles en spécifications techniques. Ces normes ne sont pas obligatoires mais sont garantes de la conformité aux exigences essentielles.

Pour plus d'information : http://www.quefairedemesdechets.fr

Nettoyage et entretien

• Toujours débrancher l'appareil et le laisser refroidir avant de le nettoyer.
• Nettoyer l'extérieur de l'appareil avec une éponge ou un linge humide.
• Les parties (amovibles), en contact avec la nourriture comme : plaque de cuisson, bol, fourchette, spatule, etc. ; peuvent être nettoyées dans de l'eau chaude avec une éponge et du liquide vaisselle ou lavées au lave-vaisselle.
• Ne jamais plonger l'appareil dans l'eau ou tout autre liquide !
• Ne jamais utiliser des produits abrasifs, des brosses métalliques ou autres objets coupants.

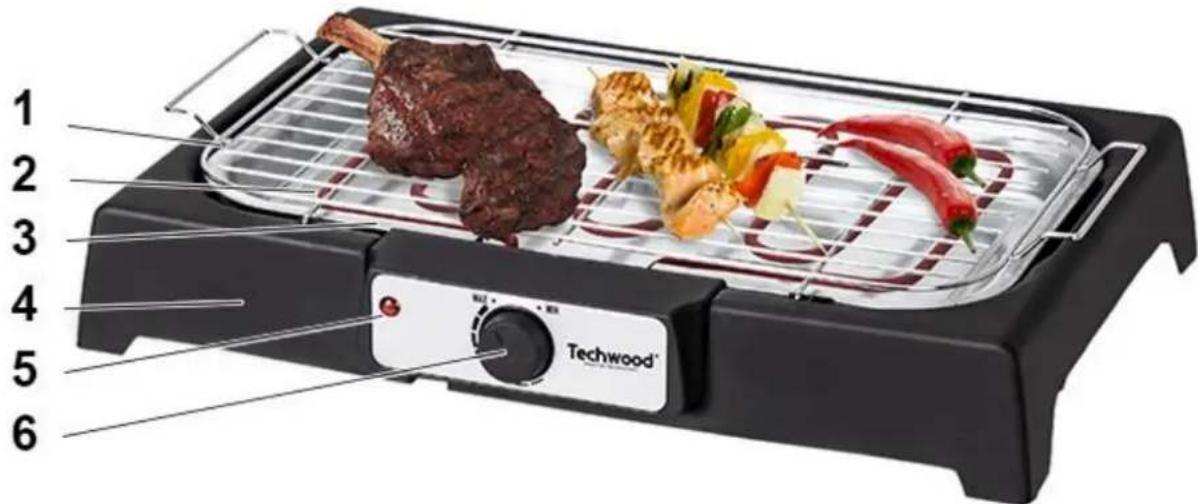

CONNAITRE SON APPAREIL

1. Grille réglable
2. Elément chauffant
3. Bac de récupération des graisses
4. Base du BBQ
5. Témoin lumineux de fonctionnement
6. Thermostat réglable

Assemblage du BBQ

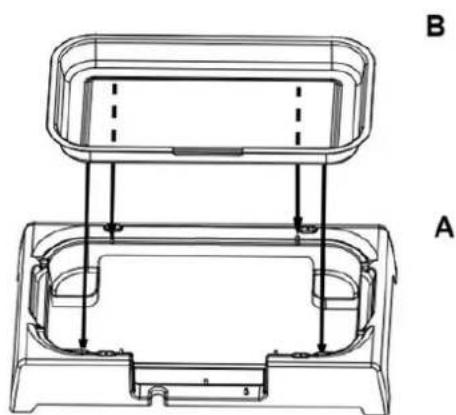

Poser la base du BBQ (A) sur une surface plane horizontale et solide.

Insérer le bac récupérateur (B) dans la base du BBQ.

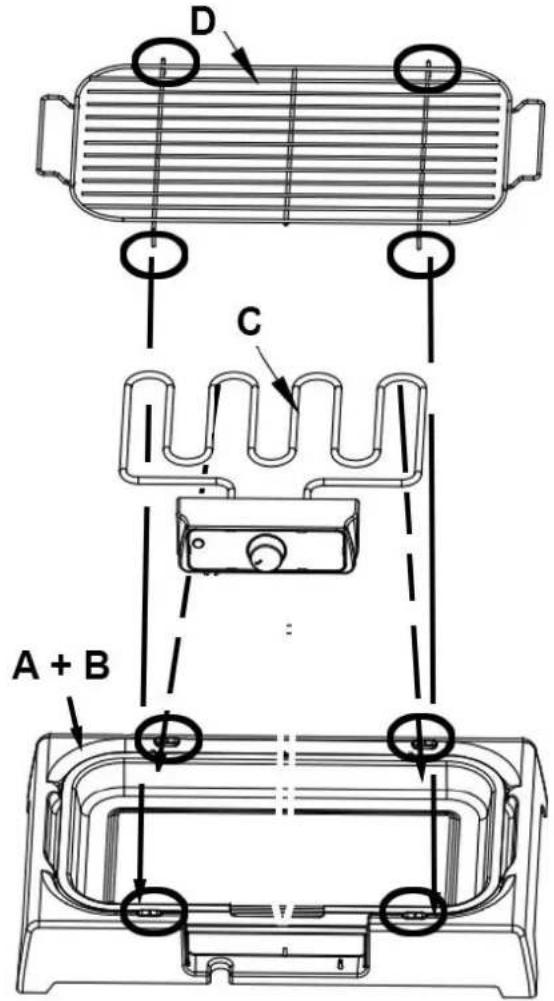

Positionner l'ensemble élément chauffant + panneau de commande (C) sur le bac récupérateur

Note : Bien positionner l'ensemble pour que la sécurité s'enclenche. Sinon, le BBQ ne fonctionnera pas.

Puis, Poser la grille (D) sur l'ensemble (C).

Note : Mettre les pieds de la grille dans les encoches prévues à cet effet. (ronds sur le dessin).

L'ensemble A + B + C + D représente le BBQ monté.

Le Barbecue est prêt à fonctionner.

1. Insérer les 2 parties de tube (A) l'un dans l'autre.

Répéter l'opération pour les 4 pieds.

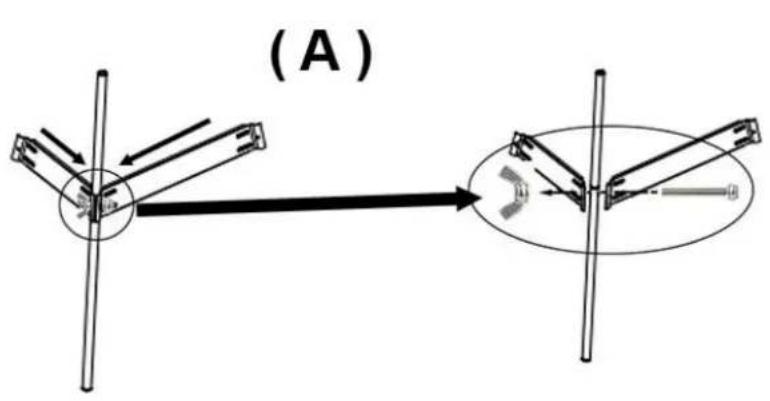

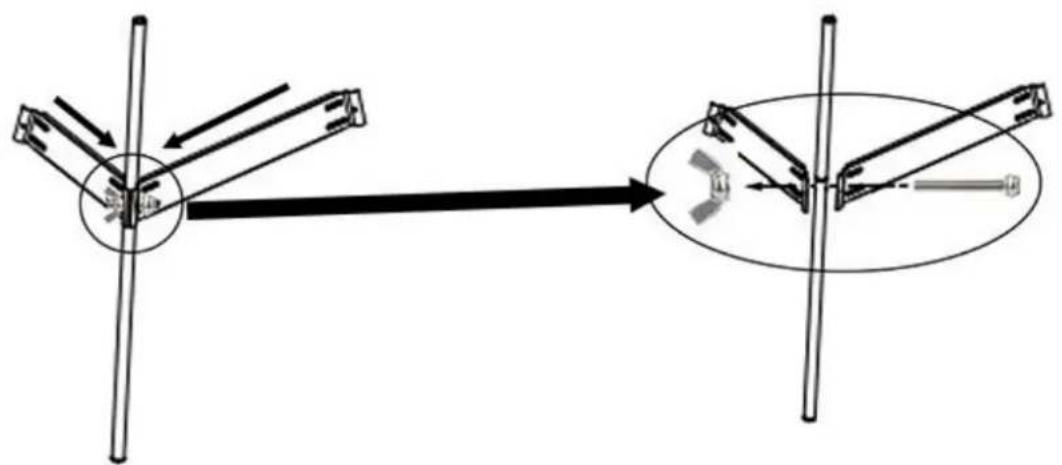

1. Approcher 2 plaques du centre du pied et les fixer avec les vis et les écrous papillons fournis.

Passer la vis à travers le trou d'une plaque, puis dans le trou du tube et enfin dans l'autre plaque. Visser avec l'écrou papillon.


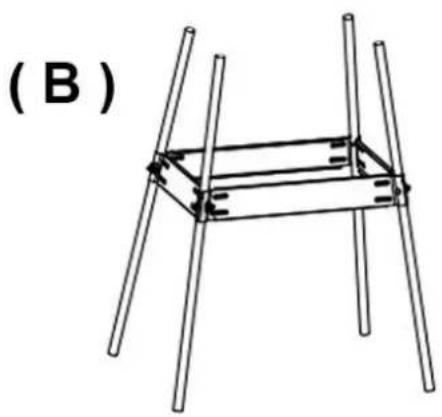

Répéter l'opération (A) pour les 4 pieds (B).

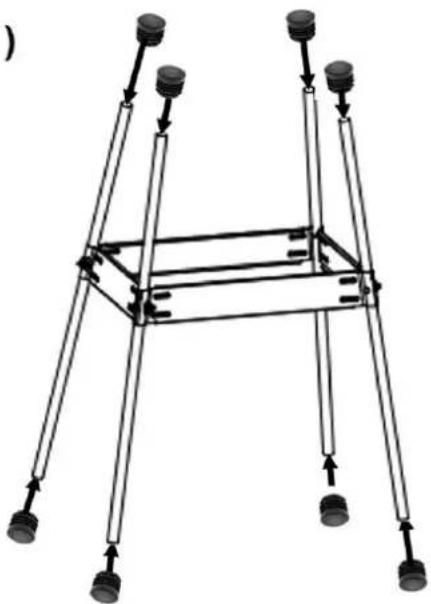

1. Insérer les bouchons ( C ) dans chaque extrémité des pieds.
2. Poser le barbecue sur les pieds

( C )

Notes : Faire fonctionner le barbecue quelques minutes sans aucun aliment sur la grille.

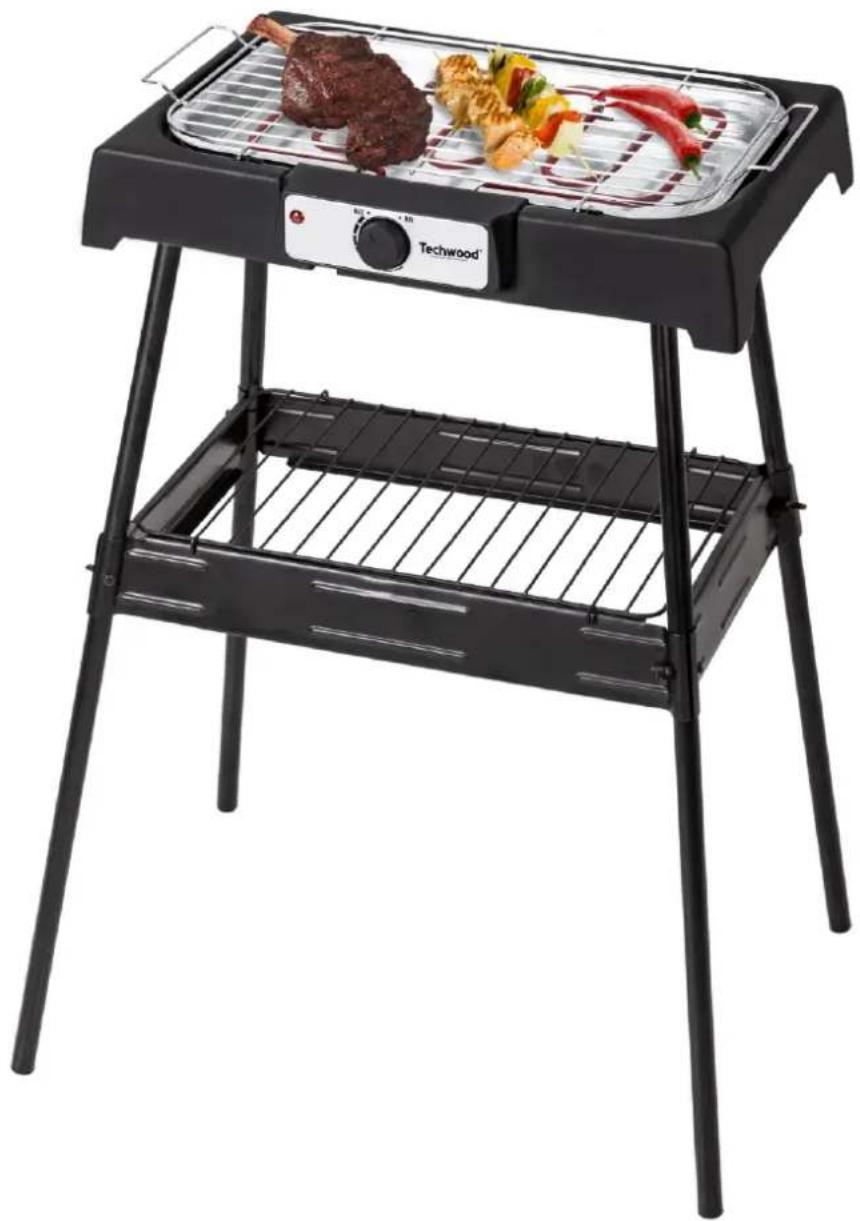

Ce barbecue peut être utilisé avec ou sans le support. Si le support n'est pas utilisé, poser le barbecue sur une surface plane, horizontale et solide.

Avant la première utilisation

Retirer le cas échéant les emballages.

Nettoyer la grille et le bac du barbecue avec une éponge ou un linge mouillé, additionné d'un peu de liquide vaisselle.

Rincer et bien sécher ces accessoires.

Monter l'appareil

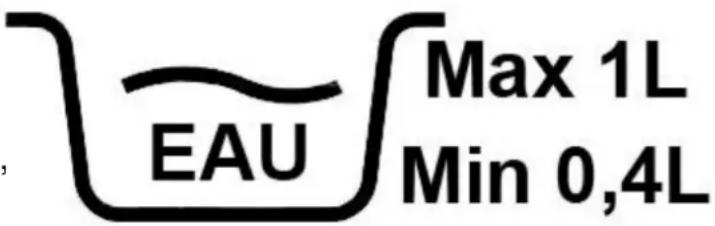

Avant la première utilisation, remplir le bac du barbecue avec de l'eau et, faire fonctionner l'appareil environ 15 minutes, pour éliminer le film de protection placé sur la résistance.

Note : Une légère émanation de fumée peut être émise. Cela est normal et s’arrêtera après quelques secondes ou quelques minutes.

Veiller à ce que la ventilation soit suffisante.

Utilisation

• Dérouler complètement le cordon secteur.
• Vérifier que la tension en vigueur dans le pays où vous êtes correspond à celle indiquée sur l'appareil.
• Brancher l'appareil dans une prise de courant en bon état, et reliée à la terre, pour éviter tout danger.
• Débrancher le câble d'alimentation du réseau électrique avant toute opération de nettoyage, de maintenance et de montage d'accessoires.
• Toujours poser l'appareil sur une table ou surface plane horizontale.
• Ne modifier en aucun cas l'appareil.
• Verser de l'eau froide dans le bac de l'appareil. (Remplir au maximum 1,0L et au minimum 0,4L).
• Mettre en marche l'appareil en tournant le thermostat dans le sens horaire et laisser chauffer pendant 5 min.
• Déposer les aliments à griller, directement sur la grille.

Notes : Ne jamais poser : assiette, plateau ou papier d'aluminium sur le grill. La durée de cuisson dépend de l'épaisseur de l'aliment à griller. Les aliments épais cuisent plus vite si vous les piquez préalablement.

• Tourner les aliments de temps en temps.
• La grille peut être réglée sur 2 hauteurs.
• Si, après un temps de cuisson prolongé, le niveau d'eau dans le bac est trop bas, => Positionner le thermostat sur 0. => Débrancher le câble d'alimentation de la prise de courant. => Remplir, à nouveau, le bac avec de l'eau en respectant les mêmes normes de sécurité.

Ne jamais verser d'eau froide sur la résistance chaude. Cela risque d'endommager l'appareil.

- Pour arrêter l'appareil, positionner le thermostat sur 0 et débrancher la prise du secteur.

Rangement

- S'assurer que l'appareil est complètement refroidi et sec.

- Ne pas enrouler le cordon électrique autour de l'appareil, car cela peut l'endommager.

- Garder l'appareil dans un endroit frais et sec, hors d'accès des enfants.

Garantie conforme à la réglementation

Avant d'être livrés, tous nos produits sont soumis à un contrôle rigoureux. Cet appareil est garanti 24 mois à partir de la date d'achat du produit par le consommateur.

Les justificatifs de garantie sont :

- la facture et

- le bon de garantie (situé sur le côté ou le fond de la boîte) tamponné et rempli. Sans ces justificatifs, aucun remplacement gratuit, ni aucune réparation gratuite, ne peut être effectué.

Pendant la durée de la garantie, nous prenons en charge, gratuitement, les défauts de l'appareil ou des accessoires, découlant d'un vice de matériaux ou de fabrication par réparation ou remplacement.

Les prestations dans le cadre de la garantie légale n'entraînent aucune prorogation de la durée de garantie et ne donnent pas droit à une nouvelle garantie. En cas de recours à la garantie, rapporter l'appareil complet à votre revendeur, dans son emballage d'origine, accompagné de la preuve d'achat.

La casse de pièces en verre ou en plastique est, dans tous les cas, à votre charge.

Les pièces d'usure (par exemple : les charbons de moteurs, crochets, courroies d'entraînement, télécommande de rechange, brosses à dents de rechange, lames de scies etc.) ainsi que leur nettoyage, entretien ou remplacement, ne sont pas garantis, et sont donc à votre charge.

En cas d'intervention étrangère, la garantie devient caduque.

Après écoulement de la durée de garantie, les réparations peuvent être effectuées, contre paiement, par le commerce spécialisé ou un service de réparation.

Caractéristiques techniques

Alimentation 220-240V\~50/60Hz

Puissance 2000W

Norme Classe I

Fabriqué en RPC

Les caractéristiques peuvent changer sans avis préalable

Mise à la TERRE

Cet appareil est équipé d'une prise électrique avec terre. Il doit être branché sur une prise murale correctement installée et équipée d'une prise de terre.

Notes : En cas de question concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

ATTENTION : En cas de panne, ne pas ouvrir le boîtier mais faire appel à un technicien qualifié pour les réparations.

Cet appareil satisfait aux directives CE, il a été contrôlé d'après toutes les directives européennes, actuelles et applicables, comme : la compatibilité électromagnétique (EMC) et la basse tension (LVD).

Cet appareil a été conçu et fabriqué en respect des dernières réglementations et prescriptions techniques, en matière de sécurité.

Produit importé par SoTech International

« LE PERIPOLE «

33, Avenue du Maréchal de Lattre de Tassigny

94120 Fontenay-sous-Bois – France

OCTOBRE 2021
