Type de produit	Caméra de surveillance
Marque	FLIR
Modèle	DNE12TL2
Utilisation	Intérieur / extérieur (indice de protection IP66)
Alimentation	PoE (Power over Ethernet, IEEE 802.3af) ou 12 V CC, 285 mA minimum
Connectivité	Port Ethernet RJ45
Angle de vue	Réglable (caméra sphérique orientable)
Protection	IP66 (résistant aux intempéries, non immergeable)
Accessoires inclus	Trousse de montage, 4 vis (+1 supplémentaire), 4 chevilles pour cloison sèche (+1), capsule RJ45 résistante aux intempéries, guide de démarrage rapide, CD (logiciel et manuel)
Fonctions principales	Surveillance vidéo réseau, détection de mouvement (non confirmé)
Installation	Montage mural à l'aide du gabarit fourni ; connexion par câble Ethernet ou 12 V CC
Entretien et nettoyage	Nettoyer le couvercle de la lentille avec un chiffon doux, sans nettoyant abrasif
Sécurité	Ne pas démonter (pièces internes non réparables par l'utilisateur) ; utiliser une source d'alimentation basse tension appropriée
Réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente
Conformité	FCC Classe A (usage commercial)
Logiciel et manuel	Disponibles sur le CD fourni ou en téléchargement sur le site FLIR
Couleur	Blanche (par défaut)

FOIRE AUX QUESTIONS - DNE12TL2 FLIR

Comment installer la caméra FLIR DNE12TL2 ?

Utilisez le gabarit de montage inclus pour marquer les trous, percez, puis fixez la caméra au mur avec les vis fournies. Branchez les câbles (Ethernet PoE ou alimentation 12 V) avant de refermer le couvercle de la bague.

Comment connecter la caméra à un NVR ?

Branchez la caméra directement à un port PoE de votre NVR à l'aide d'un câble Ethernet (Cat5e ou supérieur). Assurez-vous que le NVR supporte le PoE.

Puis-je utiliser la caméra à l'extérieur ?

Oui, la caméra est classée IP66, ce qui la protège des intempéries. Cependant, elle ne doit pas être immergée dans l'eau.

Quelle alimentation utiliser si je ne dispose pas de PoE ?

Vous pouvez utiliser un bloc d'alimentation 12 V CC (non inclus) fournissant au moins 285 mA. Branchez-le à l'entrée CC12V de la caméra.

Comment nettoyer la lentille de la caméra ?

Utilisez un chiffon doux et sec pour nettoyer le couvercle de la lentille. N'utilisez pas de nettoyant abrasif qui pourrait l'endommager.

Que faire si la caméra ne s'allume pas ?

Vérifiez la connexion Ethernet (PoE) ou l'alimentation 12 V. Assurez-vous que le câble est bien branché et que la source d'alimentation fonctionne. Si le problème persiste, contactez le support FLIR.

Quels accessoires sont inclus avec la caméra ?

La caméra est livrée avec une trousse de montage, 4 vis (+1 de rechange), 4 chevilles pour cloison sèche (+1), une capsule RJ45 résistante aux intempéries, un guide de démarrage rapide et un CD contenant le logiciel et le manuel.

La caméra est-elle compatible avec un routeur standard ?

Oui, vous pouvez brancher la caméra à un routeur via un câble Ethernet. Si le routeur ne supporte pas le PoE, vous devrez utiliser une alimentation 12 V CC séparée.

Puis-je régler l'angle de vue de la caméra ?

Oui, la caméra est de type sphérique orientable. Après l'installation, vous pouvez régler manuellement la direction de la caméra pour obtenir le champ de vision souhaité.

Où puis-je télécharger le logiciel et le manuel ?

Le logiciel et le manuel sont fournis sur le CD inclus. Vous pouvez également les télécharger depuis le site officiel de FLIR (l'adresse est indiquée dans la notice).

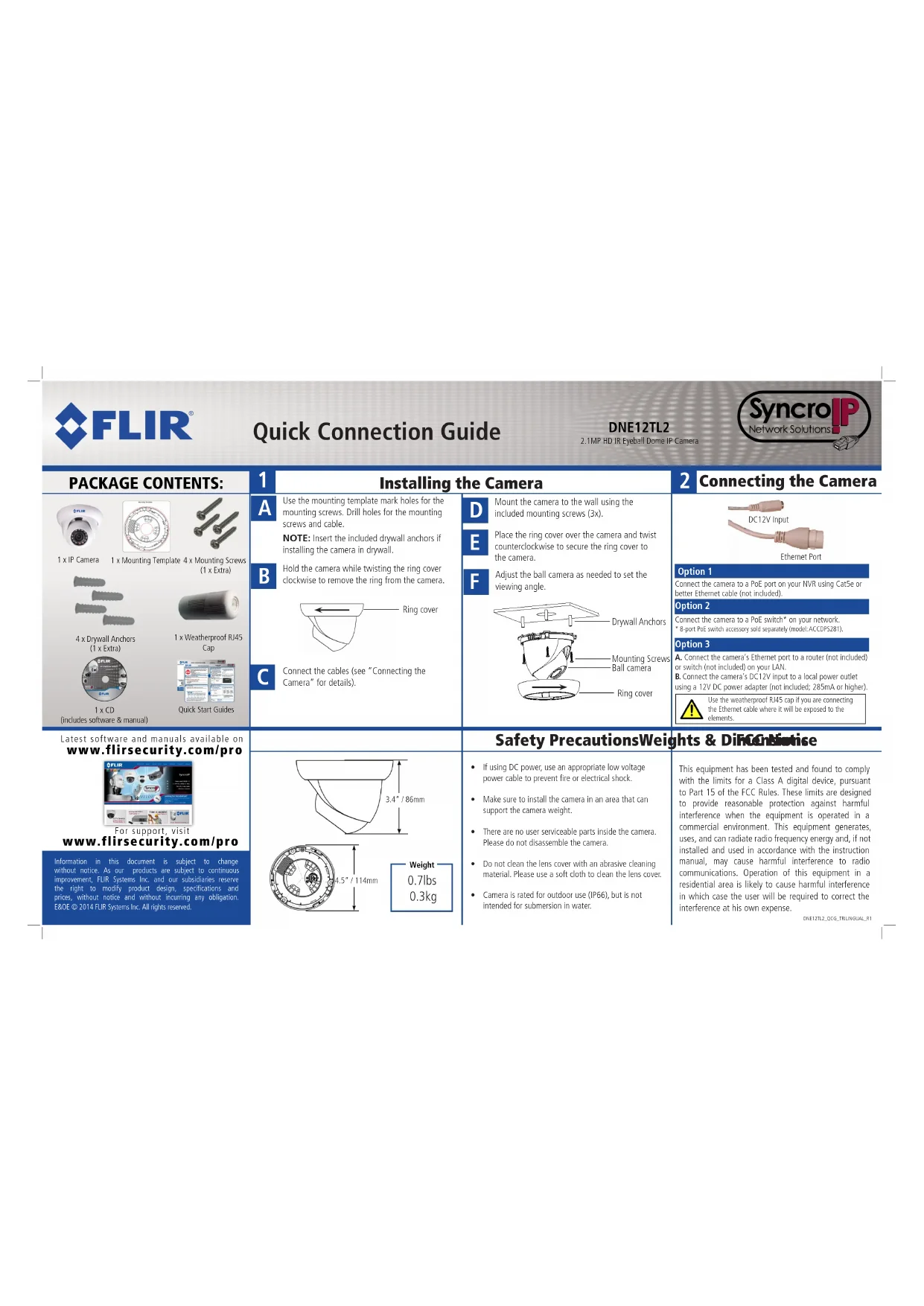

MODE D'EMPLOI DNE12TL2 FLIR

1 x trousse de montage

4 x Vis de montage (1 x supplémentaire)

4 x Chevilles pour cloison sèche (1 x supplémentaire)

1 x Capsule RJ45 résistante aux

intempéries Guides de démarrage rapide

1 x CD (logiciel et manuel inclus)

Les plus récents logiciels et manuels sont disponibles à l'adresse :

Pour obtenir de l'aide, visitez l'adresse

Les informations contenues dans ce document sont indiquées sous réserve de modifications sans préavis. Nos produits étant sans cesse améliorés, FLIR Systems Inc. et ses filiales se réservent le droit de modifier la conception du produit, les spécifications et les prix sans préavis et sans aucune obligation.

E&OE © 2014 FLIR Systems Inc. Tous droits réservés.

Installation de la caméra

A Utilisez le gabarit de montage afin de marquer l'emplacement des trous des vis de montage. Percez les trous des vis de montage et du câble.

REMARQUE : Si l'installation de la caméra est faite sur une cloison sèche, utilisez les chevilles pour cloison sèche (incluses).

B. Tenir la caméra pendant que vous tournez le couvercle de la bague en sens horaire pour retirer la bague de la caméra.

C Branchez les câbles (voir « Branchement de la caméra » pour de plus amples détails).

Dimensions et poids

Fixez la caméra au mur en utilisant les vis de montage (3x). Placez le couvercle de la bague sur la caméra et tournez dans le sens antihoraire pour fixer le couvercle de la bague à la caméra. Réglez la caméra sphérique en fonction de vos besoins jusqu'à obtenir le champ de vision souhaité.

Mesures de sécurité

• Si vous utilisez une source d'alimentation en courant continu, utilisez un câble d'alimentation à basse tension approprié afin d'éviter tout risque d'incendie ou de décharge électrique. • Assurez-vous d'installer la caméra dans un endroit pouvant supporter le poids de la caméra.
• Les pièces internes de la caméra ne sont pas réparables par l'utilisateur. Ne pas démonter la caméra.
• Ne pas nettoyer le couvercle de la lentille à l'aide d'un nettoyeur abrasif. Veuillez utiliser un chiffon pour nettoyer le couvercle de la lentille.
• La caméra peut être utilisée à l'extérieur (IP66), mais elle ne peut pas être immergée dans l'eau.

Branchement de la caméra

Option 1 Branchez la caméra à un port PoE sur votre NVR à l'aide d'un câble Ethernet ou Cat5e (non inclus). Option 2 Branchez la caméra à un commutateur PoE* sur votre réseau. * le commutateur accessoire PoE à 8 ports est vendu séparément (modèle : ACCDP5281). Option 1 A. Branchez le port Ethernet de la caméra à un routeur (non inclus) ou un commutateur (non inclus) sur votre réseau LAN. B. Branchez l'entrée CC12V de la caméra à une prise de courant à l'aide d'un bloc d'alimentation 12 V CC (non inclus; 285mA ou supérieur). Utiliser la capsule RJ45 résistante aux intempéries si vous branchez le câble Ethernet dans un endroit exposé aux intempéries.

Avis de la FCC

Cet équipement a été examiné et s'est avéré conforme avec les limites pour un dispositif numérique de classe A, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence lorsque l'équipement est utilisé dans un établissement commercial. Cet équipement produit, utilise et peut émettre de l'énergie de radiofréquence et s'il n'est pas installé et utilisé selon les instructions, peut causer de l'interférence nuisible aux radiocommunications. L'utilisation de cet équipement dans une résidence est susceptible de causer des interférences nuisibles et l'utilisateur devra corriger, à ses frais, les fréquences émises.
