VE801R - Convertisseur audio/vidéo ATEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur HDBaseT-Lite pour extension HDMI
Marque	ATEN
Modèle	VE801R
Fonction principale	Extension de signaux audio/vidéo HDMI via câble RJ-45 jusqu'à 60 m
Résolution maximale prise en charge	1080p à 60 Hz
Connectique entrée	1 x HDBaseT (RJ-45)
Connectique sortie	1 x HDMI type A femelle
Port de mise à niveau du firmware	Oui (réservé au support technique)
Indicateurs LED	Alimentation, Liaison (Link), Sortie HDMI
Alimentation	Adaptateur secteur 5 V CC
Dimensions approximatives (L x l x H)	120 x 80 x 25 mm
Poids approximatif	200 g
Matériau du boîtier	Métal
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 80 % HR sans condensation
Compatibilité	HDMI, HDCP et DVI (avec adaptateur)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité ou aux liquides. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support ATEN pour tout problème.
Informations générales	Convertisseur audio/vidéo ATEN VE801R, notice disponible sur notice-facile.com

FOIRE AUX QUESTIONS - VE801R ATEN

Comment connecter le VE801R à un émetteur VE801T ?

Utilisez un câble RJ-45 (catégorie 5e ou supérieure) pour relier le port HDBaseT de l'émetteur (VE801T) au port HDBaseT du récepteur (VE801R). La distance maximale recommandée est de 60 mètres.

Puis-je utiliser le VE801R avec une source 4K ?

Non, le VE801R prend en charge jusqu'à 1080p à 60 Hz. Pour des résolutions 4K, il faut un modèle HDBaseT de classe plus élevée.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise murale fonctionne. Si le problème persiste, essayez un autre adaptateur 5 V CC compatible.

Comment mettre à jour le firmware du VE801R ?

Le port de mise à niveau du firmware est réservé au support technique. Contactez votre revendeur ou ATEN pour obtenir la procédure et le fichier de mise à jour.

Le VE801R est-il compatible avec les câbles HDMI de toutes longueurs ?

Oui, mais pour une qualité optimale, utilisez des câbles HDMI de bonne qualité et ne dépassant pas 5 mètres entre le récepteur et l'écran.

Pourquoi n'y a-t-il pas d'image sur l'écran ?

Vérifiez que les deux modules (VE801T et VE801R) sont sous tension, que le câble RJ-45 est bien connecté et que la source HDMI est allumée. Assurez-vous aussi que la résolution de sortie est compatible (1080p max).

Puis-je utiliser le VE801R avec un adaptateur DVI ?

Oui, à condition d'utiliser un adaptateur HDMI vers DVI. Notez que le signal audio ne sera pas transmis via DVI.

Le VE801R prend-il en charge le HDCP ?

Oui, le VE801R est compatible HDCP, ce qui permet de diffuser du contenu protégé comme les Blu-ray ou certains services de streaming.

Comment nettoyer le VE801R ?

Débranchez l'appareil, puis nettoyez le boîtier avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.

Le VE801R peut-il fonctionner sans l'émetteur VE801T ?

Non, le VE801R est un récepteur qui nécessite d'être associé à un émetteur VE801T (ou compatible HDBaseT Lite) pour fonctionner.

MODE D'EMPLOI VE801R ATEN

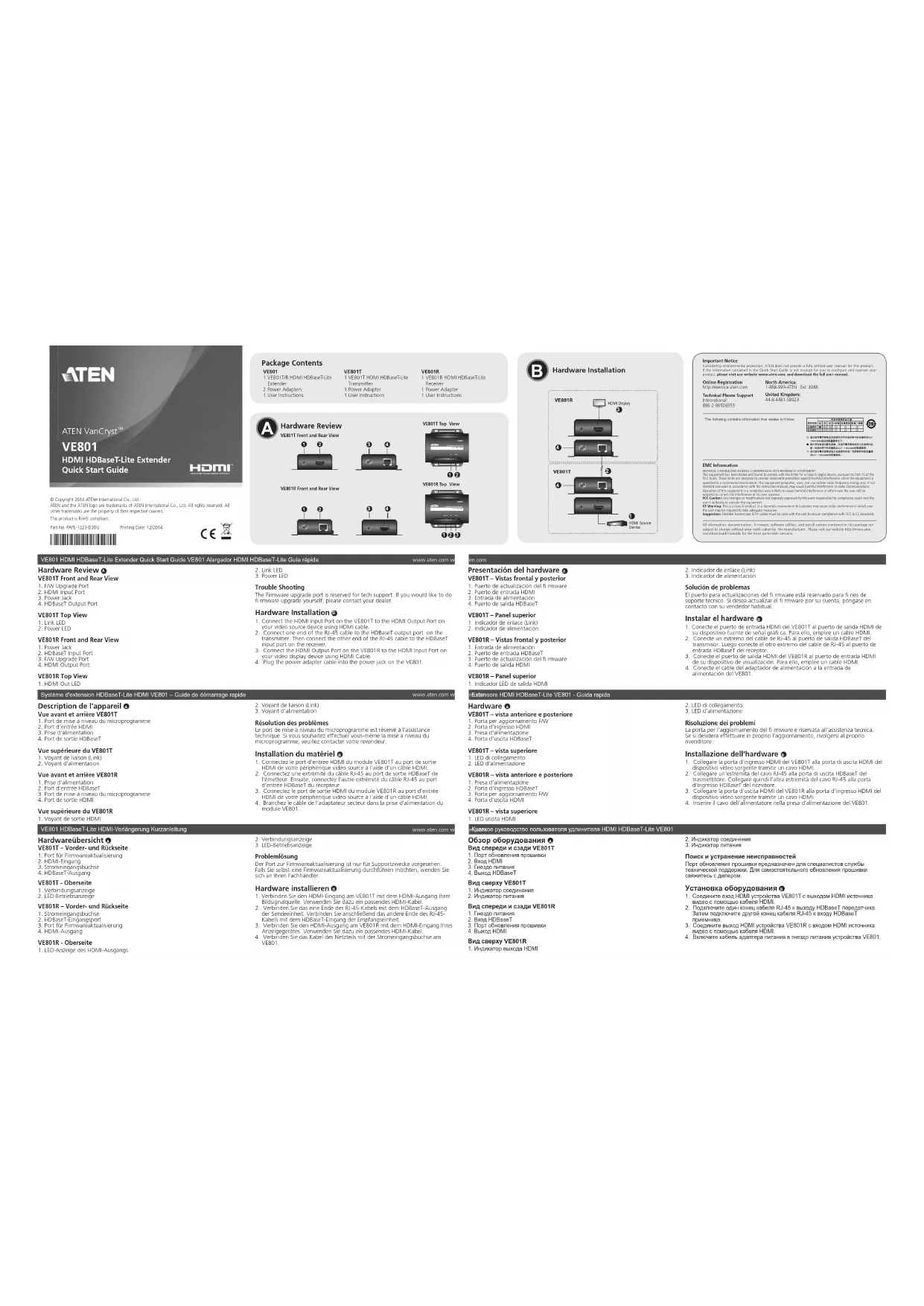

Système d'extension HDBaseT-Lite HDMI VE801 – Guide de démarrage rapide

www. aten. com

Description de l'appareil Ⓐ

Vue avant et arrière VE801T

1. Port de mise à niveau du microprogramme
2. Port d'entrée HDMI
3. Prise d'alimentation
4. Port de cortie HDRa
5. Fort de sortie HDBaser

Vue supérieure du VE801T

1. Voyant de liaison (Link
2. Voyant d'alimentation

Vue avant et arrière VE801R

1. Prise d'alimentation
2. Port d'entrée HDBase
3. Port de mise à niveau du microprogramme
4. Port de sortie HDMI

Vue supérieure du VE801R

1. Voyant de sortie HDMI

1. Voyant de liaison (Link)
2. Voyant d'alimentation

Résolution des problèmes

Le port de mise à niveau du microprogramme est réservé à l'assistance

technique. Si vous souhaitez effectuer vous-même la mise à niveau du microprogramme, veuillez contacter votre revendeur.

Installation du matériel

1. Connectez le port d'entrée HDMI du module VE801T au port de sortie HDMI de votre périphérique vidéo source à l'aide d'un câble HDMI.
2. Connectez une extremité du câble RJ-45 au port de sortie HDBase1 de l'émetteur. Ensuite, connectez l'autre extrémité du câble RJ-45 au port L'effetteur. Ensuite, connectez l'autre extremite du cable RJ-43 au port d'entrée HDBaseT du récepteur.
3. Connectez le port de sortie HDMI du module VE801R au port d'entrée HDMI de votre periphenique vidéo source à l'aide d'un câble HDMI.
4. Branchez le câble de l'adaptateur secteur dans la prise d'alimentation
5. Branchez le cable de l'adaptateur secteur dans la prise d'alimentation du module VE801.
