Sound Blaster AE7 - Carte son CREATIVE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte son interne
Marque	Creative
Modèle	Sound Blaster AE7
Processeur audio	Sound Core3D
Interface	PCI-Express
Connecteurs casque	2 x jack 6,35 mm (casque et micro), 2 x jack 3,5 mm (casque et micro)
Connecteurs enceintes	Jack 3,5 mm : avant (vert), arrière (noir), central/subwoofer (orange)
Sortie optique	Oui (TOSLINK)
Entrée ligne	Oui (jack 3,5 mm)
Module de contrôle audio (ACM)	Inclus : molette de volume, microphone intégré, prises casque/micro 6,35 mm et 3,5 mm
Logiciel	Sound Blaster Command (téléchargeable)
Fonctions audio	Préréglages (jeux, films, musique), Acoustic Engine, configuration des entrées
Compatibilité système	Windows 10, 11 (et versions antérieures)
Dimensions approximatives	14 x 10 x 2 cm
Poids approximatif	200 g
Alimentation	Via le slot PCI-Express
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité et recyclage	Ne pas jeter avec les ordures ménagères (symbole DEEE)
Garantie	Consulter le site Creative pour les conditions

FOIRE AUX QUESTIONS - Sound Blaster AE7 CREATIVE

Comment installer la carte son Sound Blaster AE7 ?

Éteignez l'ordinateur, débranchez le câble d'alimentation, retirez le boîtier, insérez la carte dans un emplacement PCI-Express libre, puis rebranchez tout et installez le logiciel Sound Blaster Command depuis le site Creative.

Le logiciel Sound Blaster Command est-il obligatoire ?

Oui, pour bénéficier de toutes les fonctionnalités (préréglages, Acoustic Engine, configuration), vous devez télécharger et installer Sound Blaster Command depuis creative.com/support/SBAE7.

Puis-je brancher un casque avec une prise 3,5 mm ?

Oui, le module Audio Control Module (ACM) possède une prise casque 3,5 mm et une prise micro 3,5 mm. Vous pouvez également utiliser les prises 6,35 mm du module ou celles de la carte elle-même.

Comment basculer entre l'entrée micro et l'entrée ligne ?

Utilisez le logiciel Sound Blaster Command pour sélectionner le périphérique d'entrée souhaité. Notez que la prise micro 6,35 mm a priorité sur la prise 3,5 mm.

Que faire si aucun son ne sort après installation ?

Vérifiez que la carte est correctement insérée dans le slot PCI-Express, que les pilotes sont installés, et que le périphérique de sortie audio est réglé sur Sound Blaster AE7 dans les paramètres son de Windows.

La carte est-elle compatible avec Windows 10 et 11 ?

Oui, elle est compatible avec Windows 10 et 11. Téléchargez les derniers pilotes et le logiciel Sound Blaster Command depuis le site Creative.

Puis-je utiliser des enceintes 5.1 avec cette carte ?

Oui, la carte dispose de trois sorties analogiques (avant, arrière, central/subwoofer) pour une configuration 5.1. Branchez les enceintes aux prises correspondantes et configurez le son dans le logiciel.

Comment régler le volume du casque ?

Utilisez la molette de volume sur le Audio Control Module (ACM). Le volume maximum peut être défini dans le logiciel Sound Blaster Command ou via le contrôle de volume principal de l'ordinateur.

Que signifie le symbole DEEE sur la carte ?

Le symbole DEEE (déchets d'équipements électriques et électroniques) indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il doit être recyclé conformément à la réglementation locale.

Où puis-je télécharger les pilotes et le manuel ?

Rendez-vous sur creative.com/support/SBAE7 pour télécharger le logiciel Sound Blaster Command, les pilotes et des documentations supplémentaires (déclaration de conformité, informations sécurité).

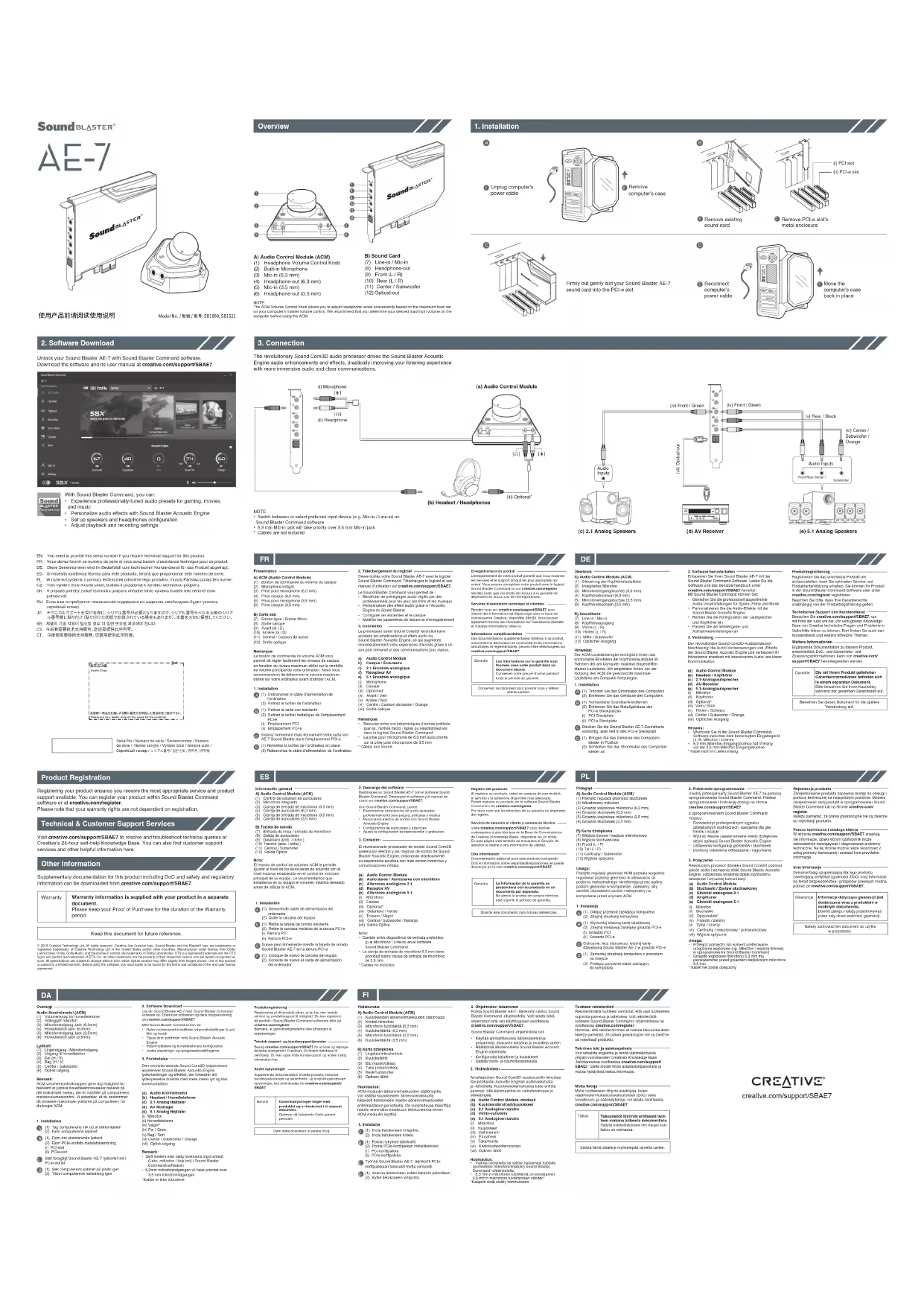

MODE D'EMPLOI Sound Blaster AE7 CREATIVE

(1) Bouton de commande du volume du casque (2) Microphone intégré (3) Prise pour microphone (6,3 mm) (4) Prise casque (6,3 mm) (5) Prise pour microphone (3,5 mm) (6) Prise casque (3,5 mm)

(2) 1983 East B) Carte son (7) Entrée ligne (8) Sortie casque (9) Avant (G / D) (10) Aiguille (G/D) (11) Central / Caisson de basse (12) Sortie optique

РегарQUE:

Le bouton de commande du volume ACM vous permet de régler facilement les niveaux de casque en fonction du niveau maximum défini sur le contrôle de volume principal de votre ordinateur. Nous vous recommandons de déterminer le volume maximum désiré sur votre ordinateur avant d'utiliser l'ACM.

1. Installation (1) Débranchez le câble d'alimentation de l'appareil (2) Retirez (1) Retirez la carte son existante (2) Retirez le boîtier métallique de l'emplacement

(i) Emplacement PCI (ii) Emplacement PCI-e C Insérez fermement mais doucement votre carte son AF-7 Sound Blaster dans l'emplacement PCL-e (1) Remettez le boîtier de l'ordinateur en place

(2) Rebranchez le câble d'alimentation de l'ordinateur

1. Téléchargement du logiciel Diverséllemente Grand Plast Devemoulez votre Sound Blaster AE-7 avec le logiciel Sound Blaster Command. Téléchargez le logiciel et son manuel d'utilisation sur creative. com/support/SBAE7. Le Sound Blaster Command vous permet de : • Beneficier de préréglages audio règles par des professionnels pour les jeux, les films et les musique • Personnaliser des effets audio grâce à l'Acoustic Engine du Sound Blaster • Configurer les enpointes et la carque • Modifier les paramètres de lecture et d'enregistrement

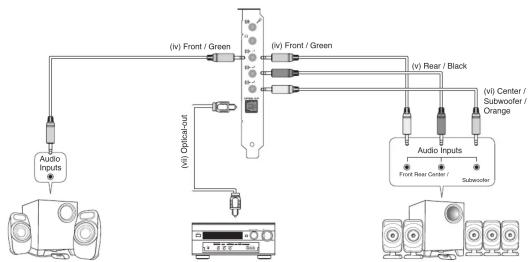

2. Connexion Le processeur audio Sound Core3D révolutionnaire accélère les améliorations et effets audio du Sound Blaster Acoustic Engine, ce qui augmente considérablement votre expérience d'écoute grâce à un son plus immersif et des communications plus claires.

a) Module de Contrôle Audio

b) Casque / Écouteurs c) 2.1 Enceinte analogique d) Récepteur AV e) 5.1 Enceinte analogique (i) Microphone (ii) Casque (iii) Optionnel (iv) Avant / Vert (v) Arrière / Noir (vi) Centre / Caisson de basse / Orange (vii) Sortie optique

Bemarque:

• Basculez entre vos périphériques d'entrée préférés (par ex. l'entrée micro / ligne) ou sélectionnez-les dans le logiciel Sound Blaster Command • La prise pour microphone de 6,3 mm aura priorité sur la prise pour microphone de 3,5 mm

Cables non fournis

Enregistrement du produit

L'enregistrement de votre produit garantit que vous recevez les services et le support produit les plus appropriés qui soient. Vous pouvez enregistrer votre produit avec le logiciel Sound Blaster Command ou sur Creative Combiner. Veuillez noter que vos droits de recours à la garantie ne

dépendent en aucun cas de l'enregistrement.

Services d'assistance technique et clientèle

Rendez-vous sur creative.com/support/SBAE7 pour obtenir des informations de dépannage dans la base de

connaissance Creative, disponible 24h/24. Vous pouvez également trouver les informations sur l'assistance plante

également trouver les informations sur l'assistance clement et d'autres informations utiles ici.

Informations complémentaires Des documentations supplémentaires relatives à ce produit, notamment la déclaration de conformité et les informations sécuritaires et réglementaires, peuvent être téléchargées sur creative.com/support/SBAE7.

(d) AV-receiver (e) 5.1 Analog headlaser

(e) 3.1 Analog hyattaler (i) Microphone

(i) Hodetelefo

Extrayez

(iv) Front/Grénn

(v) Bak/Sort

(vi) Midtkanal/Subwoofer/Orange

(Mi) Optisk

Merknad:

• Du kan veksle mellom eller velge foretrukket

2.1 Analog Högtalare (d) AV-Mottagare

(d) AV-Mottagare (e) 5.1 Analog Högtalare

(i) Mikrofon

(ii) Hörlurar

Valfritt*

(iv) Front / G

(v) Bak / Svart

(vi) Centre / Basho (vii) Optick utalno

(vi) Optisk urging

Olusu

L'utilisation du symbole DEEE indique que ce produit ne peut être traité comme déchet ménager. En garantissant la mise au rebut appropriée de ce produit, vous contribuez à préserver l'environnement. Pour plus d'informations sur le recyclage de ce produit, contactez les autorités locales, le fournisseur de service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

(d) Préréglages d'entrée (e) Récepteurs analogiques 5.1

(i) Mikrofon

(ii) Sluchátka

(iv) Přední / z

(v) Zadní / noir

(vi) Prostřední / subwoofer / oranžový

(M) Opticsy V
