MODE D'EMPLOI Sineax TI816 Camille Bauer

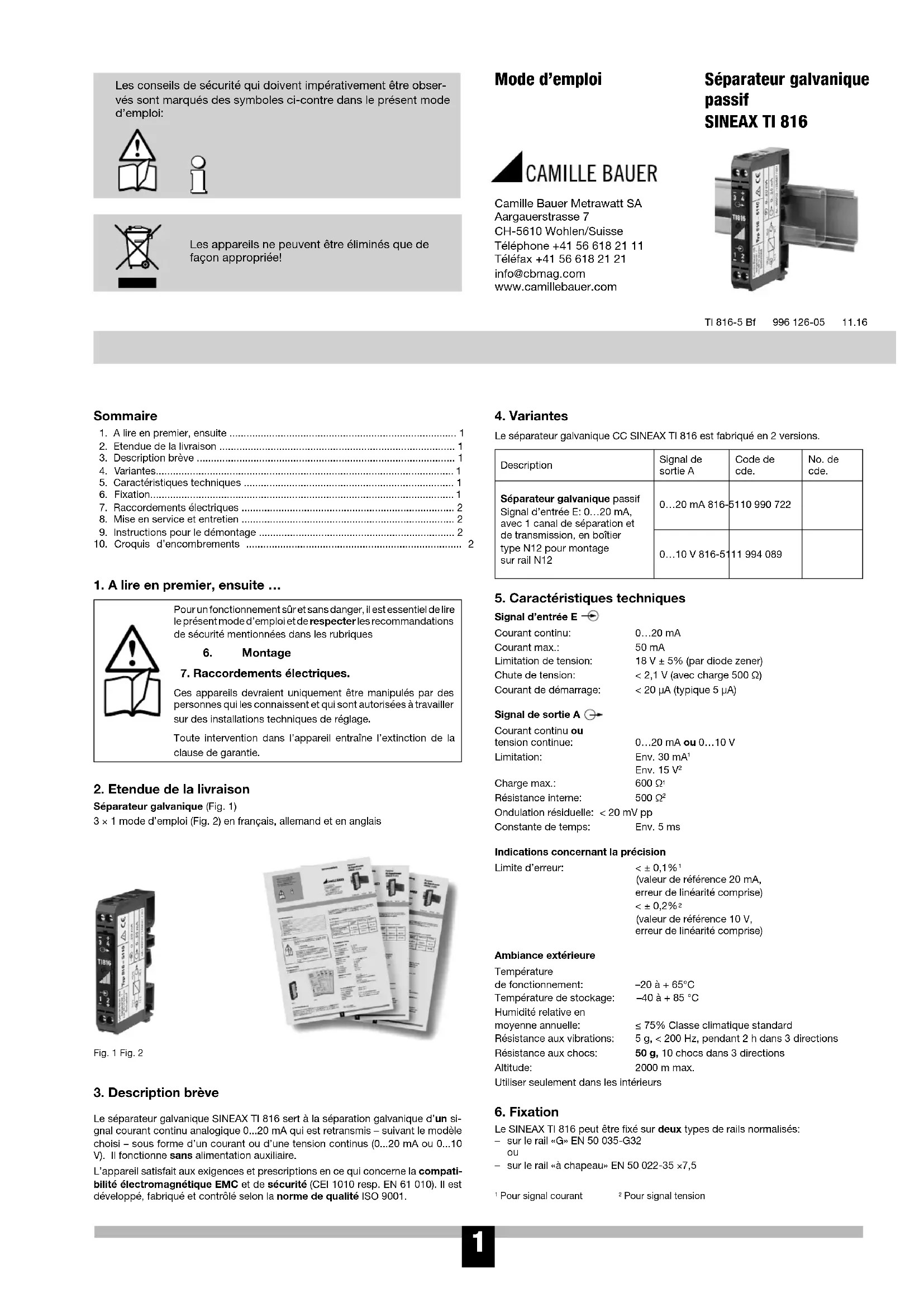

Séparateur galvanique passif SINEAX TI 816 TI 816-5 Bf 996 126-05 11.16 Les conseils de sécurité qui doivent impérativement être obser- vés sont marqués des symboles ci-contre dans le présent mode d’emploi: Camille Bauer Metrawatt SA Aargauerstrasse 7 CH-5610 Wohlen/Suisse Téléphone +41 56 618 21 11 Téléfax +41 56 618 21 21 info@cbmag.com www.camillebauer.com Mode d’emploi
3. Description brève
- Le séparateur galvanique SINEAX TI 816 sert à la séparation galvanique d’un si- gnal courant continu analogique 0 p. 20
- mA qui est retransmis – suivant le modèle choisi – sous forme d’un courant ou d’une tension continus (0 p. 20
- mA ou 0 V). Il fonctionne sans alimentation auxiliaire. L’appareil satisfait aux exigences et prescriptions en ce qui concerne la compati- bilité électromagnétique EMC et de sécurité (CEI 1010 resp. EN 61 010). Il est développé, fabriqué et contrôlé selon la norme de qualité ISO 9001. Sommaire p. 10
9. Instructions pour le démontage ..................................................................... 2
10. Croquis d’encombrements ............................................................................ 2
1. A lire en premier, ensuite …
Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d’emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques
7. Raccordements électriques.
Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques de réglage
Toute intervention dans l’appareil entraîne l’extinction de la clause de garantie
2. Etendue de la livraison
Séparateur galvanique (Fig. 1) 3 × 1 mode d’emploi (Fig. 2) en français, allemand et en anglais Fig. 1 Fig. 2 Pour signal courant Pour signal tension
Le séparateur galvanique CC SINEAX TI 816 est fabriqué en 2 versions. Description Signal de sortie A Code de cde. No. de cde. Séparateur galvanique passif Signal d’entrée E: 0…20 mA, avec 1 canal de séparation et de transmission, en boîtier type N12 pour montage sur rail N12 0…20 mA 816-5110 990 722 0…10 V 816-5111 994 089
5. Caractéristiques techniques
Signal d’entrée E Courant continu: 0…20 mA Courant max.: 50 mA Limitation de tension: 18 V ± 5% (par diode zener) Chute de tension: < 2,1 V (avec charge 500 Ω) Courant de démarrage: < 20 μA (typique 5 μA) Signal de sortie A Courant continu ou tension continue: 0…20 mA ou 0…10 V Limitation: Env. 30 mA
Ondulation résiduelle: < 20 mV pp Constante de temps: Env. 5 ms Indications concernant la précision Limite d’erreur: < ± 0,1%
(valeur de référence 20 mA, erreur de linéarité comprise) < ± 0,2%
(valeur de référence 10 V, erreur de linéarité comprise) Ambiance extérieure Température de fonctionnement: –20 à + 65°C Température de stockage: –40 à + 85 °C Humidité relative en moyenne annuelle: ≤ 75% Classe climatique standard Résistance aux vibrations: 5 g, < 200 Hz, pendant 2 h dans 3 directions Résistance aux chocs: 50 g, 10 chocs dans 3 directions Altitude: 2000 m max. Utiliser seulement dans les intérieurs
Le SINEAX TI 816 peut être fi xé sur deux types de rails normalisés: – sur le rail «G» EN 50 035-G32
– sur le rail «à chapeau» EN 50 022-35 ×7,5 Les appareils ne peuvent être éliminés que de façon appropriée!2 En déterminant l’emplacement de montage, il faut tenir compte des indications fournies sous la rubrique «Ambiance extérieure» du chapitre «5. Caractéristiques techniques»!Encliqueter le séparateur galvanique sur le rail selon Fig. 3 ou Fig. 4.Fig. 6. Plan des bornes.E = Signal d’entrée, A = Signal de sortie.
7. Raccordements électriques
Des bornes à vis aisément accessibles sur la partie frontale servent au raccorde-ment des lignes électriques (voir Fig. 6). Elles permettent le serrage de fi ls souples jusqu’à 2,5 mm ou de fi ls rigides jusqu’à 4 mm
Veiller en plus, … … que les caractéristiques techniques des circuits à séparer correspondent aux caractéristiques mentionnées sur la plaquette signalétique des SINEAX TI 816 ( signal d’entrée et signal de sortie, voir Fig. 5)! … que – pour le séparateur avec sortie courant 0...20 mA – la résistance totale du circuit de sortie (instruments récepteurs connectés en série plus résistance des lignes) n’excède pas la charge de 600 Ω! Voir «Signal de sortie», chapitre «5. Caractéristiques techniques»! … que – pour le séparateur avec sortie tension 0...10 V – les appareils récepteurs connectés en parallèle aient une résistance interne RiA élevée; «élevée» par rapport à la résistance interne de 500 Ω du SINEAX TI 816! Voir «Signal de sortie», chapitre «5. Caractéristiques techniques»!L’erreur due à RiA se détermine comme suit:F [%] =500 [Ω] · 100 RiA [Ω]
que les lignes d’entrée et de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort! 0...20 mA 0...20 mA Art.: 990722 / 1234567 / 001Camille Bauer AGAargauerstr. 7CH-5610 WohlenSwitzerland Typ 816 – 5110 2(+) 1(–) 4(+) 3(–) Fig. 5. Exemple d’une plaquette signalétique.Raccorder les lignes des signaux d’entrée E et de sortie A selon Fig. 6.TI 816
Fig. 3. Fixation sur rail «G».Fig. 4. Fixation sur le rail «à chapeau».
8. Mise en service et entretien
Pour la mise en service, il suffi t d’enclencher le signal d’entrée E.Le séparateur galvanique ne nécessite pas d’entretien. TI 816
Fig. 9. SINEAX TI 816 sur rail «G» EN 50 035 – G 32.Fig. 10. SINEAX TI 816 sur rail «à chapeau» EN 50 022 – 35 ×7,5.
9. Instructions pour le démontage
Pour le démontage des SINEAX TI 816 procéder comme suit… … avec le rail G procéder selon Fig. 7, pousser le séparateur vers le haut (opéra- tion 1) et le basculer en même temps vers le haut (opération 2). … avec le rail «à chapeau» procéder selon Fig. 8 et basculer le séparateur vers le haut.Fig. 7Fig. 8
