Type de produit	Convertisseur de mesure de température
Marque	Camille Bauer
Modèle	Sineax V610
Dimensions (approx.)	90,2 x 86 x 23 mm (boîtier sur rail)
Poids (approx.)	150 g
Alimentation auxiliaire	12…30 V CC, protégé contre l'inversion de polarité
Sortie mesure	4…20 mA, technique 2 fils, linéaire à la température
Entrée de mesure	Thermomètre à résistance Pt100, raccordement 3 fils
Précision de base	±0,2 % de la plage de mesure (conditions de référence)
Linéarité	≤0,1 %
Plages de mesure typiques	0…100 °C, 0…150 °C, 0…200 °C, -30…+70 °C, -50…+150 °C
Surveillance de sonde	Détection rupture sonde ou court-circuit : sortie passe à 21,6 mA
Température de fonctionnement	-25…+55 °C
Température de stockage	-40…+80 °C
Humidité	≤75 % HR, sans condensation
Indice de protection	IP40 (boîtier), IP20 (bornes)
Matériau du boîtier	Plastique, montage sur rail DIN (à chapeau ou G)
Raccordements	Bornes à vis jusqu'à 4 mm² (monoconducteur)
Compatibilité électromagnétique	Respect des normes EN 50081-2 et EN 50082-2
Entretien	Aucun entretien nécessaire
Garantie	Toute intervention invalide la garantie

FOIRE AUX QUESTIONS - Sineax V610 Camille Bauer

Comment raccorder le thermomètre à résistance au Sineax V610 ?

Le raccordement doit se faire en trois fils selon le schéma de la notice. Utilisez les bornes A, B, C, D en respectant les indications sur la plaquette signalétique. La résistance de chaque conducteur ne doit pas dépasser 30 Ω.

Quelle alimentation électrique est requise ?

L'alimentation doit être une tension continue comprise entre 12 et 30 V CC. L'appareil est protégé contre l'inversion de polarité. Une ondulation résiduelle maximale de 1% est tolérée.

Quel signal de sortie délivre le convertisseur ?

La sortie est un courant continu 4…20 mA linéaire à la température, en technique 2 fils. En cas de défaut de sonde (rupture ou court-circuit), le courant monte à 21,6 mA.

Quelle est la précision du Sineax V610 ?

La précision de base est de ±0,2% de la plage de mesure en conditions de référence (23°C, 18 V, charge 250 Ω). La linéarité est ≤0,1%.

Peut-on mesurer des températures négatives ?

Oui, avec la plage de mesure -30…+70 °C ou -50…+150 °C (selon référence commandée). Les thermomètres à résistance Pt100 couvrent ces gammes.

Comment monter l'appareil sur un rail DIN ?

Il suffit d'encliqueter le boîtier sur un rail à chapeau (35 x 15 ou 35 x 7,5 mm) ou sur un rail G (EN 50035-G32). Suivez les figures de la notice pour le démontage.

Quelles sont les conditions ambiantes autorisées ?

Température de fonctionnement : -25…+55 °C ; stockage : -40…+80 °C. Humidité ≤75% sans condensation. Altitude max. 2000 m. Usage intérieur uniquement.

Que faire si la sortie est bloquée à 21,6 mA ?

Cela indique une rupture de sonde ou un court-circuit des lignes d'entrée. Vérifiez la continuité de la sonde Pt100 et le câblage trois fils. La résistance de ligne ne doit pas dépasser 30 Ω.

Le convertisseur nécessite-t-il un entretien ?

Non, l'appareil ne nécessite aucun entretien. Il suffit de respecter les conditions d'utilisation. Toute intervention à l'intérieur annule la garantie.

Quelle est la charge maximale admissible en sortie ?

La charge résistive maximale dépend de l'alimentation : par exemple 900 Ω sous 30 V, 600 Ω sous 24 V, 400 Ω sous 20 V. Calculez avec la formule : R_ext max = (U_alim - 12 V) / 20 mA.

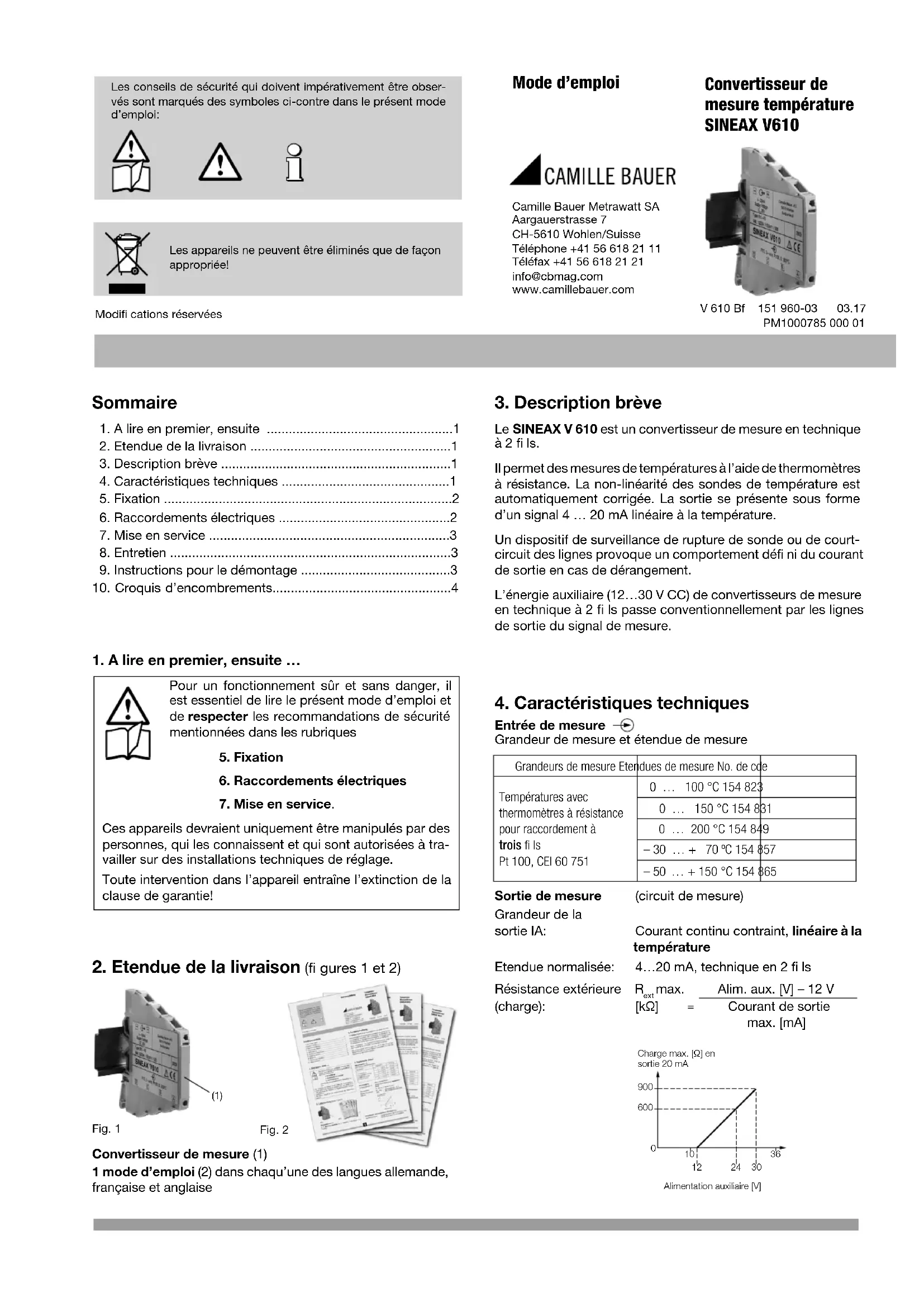

MODE D'EMPLOI Sineax V610 Camille Bauer

Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi :

Les appareils ne peuvent être éliminés que de façon appropriée!

Modifications réservées

Convertisseur de mesure de température SINEAX V610

Camille Bauer Metrawatt SA

Aargauerstrasse 7

CH-5610 Wohlen/Suisse

Téléphone [phone]

Téléfax [phone]

[e-mail]

www.camillebauer.com

1. Étendue de la livraison....1
2. Description brève....1
3. Caractéristiques techniques....1
4. Fixation......2
5. Raccordements électriques......2
6. Mise en service....3
7. Entretien....3
8. Instructions pour le démontage....3
9. Croquis d'encombrements....4

1. A lire en premier, ensuite...

Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques

1. Fixation
2. Raccordements électriques
3. Mise en service.

Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques de réglage.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie!

2. Étendue de la livraison (figures 1 et 2)

SMEAX V8010 (1)

Fig. 2

Convertisseur de mesure (1)

1 mode d'emploi (2) dans chaque une des langues allemande, française et anglaise

3. Description brève

Le SINEAX V 610 est un convertisseur de mesure en technique à 2 fils.

Il permet des mesures de températures à l'aide de thermomètres à résistance. La non-linéarité des sondes de température est automatiquement corrigée. La sortie se présente sous forme d'un signal 4... 20 mA linéaire à la température.

Un dispositif de surveillance de rupture de sonde ou de court-circuit des lignes provoque un comportement défini du courant de sortie en cas de dérangement.

L'énergie auxiliaire (12...30 V CC) de convertisseurs de mesure en technique à 2 fils passe conventionnellement par les lignes de sortie du signal de mesure.

4. Caractéristiques techniques

Entrée de mesure

Grandeur de mesure et étendue de mesure

Grandeurs de mesure Etendues de mesure No. de cde
Températures avec thermomètres à résistance pour raccordement à trois fi ls Pt 100, CEI 60 751	0 ... 100 °C 154 823
	0 ... 150 °C 154 831
	0 ... 200 °C 154 849
	-30 ... + 70 °C 154 857
	-50 ... + 150 °C 154 865

Sortie de mesure

(circuit de mesure)

Grandeur de la sortie IA:

Courant continu contraint, linéaire à la température

Étendue normalisée:

4...20 mA, technique en 2 fils

Résistance extérieure (charge):

R_ext max. = Alim. aux. [V] - 12 V [kΩ] Courant de sortie max. [mA]

Charge max. [Ω] en sortie 20 mA

Alimentation auxiliaire [V]

Surveillance de rupture de sonde et de court-circuit

Modes de

signalisation : Signal de sortie en cas de rupture de sonde ou de court-circuit croissant à 21,6 mA

Alimentation auxiliaire

Ondulation résiduelle max. 1% p. p.

(moins de 12 V pas autorisé)

Protégé contre l'inversion de polarité

Précision

Valeur de référence: Plage de mesure

Précision de base: Limite d'erreur ≤ ± 0,2% en conditions de référence

Linéarité: ≤ 0,1%

Conditions de référence

Température

ambiente: 23 °C

Alimentation auxiliaire: 18 V CC

Charge sur la sortie: 250 Ω

Erreurs additionnelles (additives)

Étendues de mesure inférieures:

Thermomètre à

résistance ± 0,3 K pour plage de

mesure < 400 °C

Normes et prescriptions

Compatibilité

électromagnétique : Les normes EN 50 081-2 et

EN 50 082-2 sont respectées

Protection (selon CEI 529)

resp. EN 60 529): Boîtier IP 40

Bornes de raccordement IP 20

Exécution électrique: Selon CEI 1010 resp. EN 61 010

Ambiance extérieure

Température de

fonctionnement: -25 à +55 °C

Température de

stockage: -40 à +80 °C

Humidité relative: ≤ 75%, pas de rosée

Altitude: 2000 m max.

Utiliser seulement dans les intérieurs

5. Fixation

Le SINEAX V 610 peut être monté sur un rail «à chapeau» ou sur un rail «G».

Pour la détermination de l'endroit de montage (endroit de mesure), il faut faire attention que les valeurs limites de la température de fonctionnement ne soient pas dépassées:

-25 et +55 °C

Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022). Voir Fig. 3.

Fig. 3. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7,5 mm.

Encliqueter le boîtier sur le rail «G» (EN 50 035-G32) (voir Fig. 4).

6. Raccordements électriques

Pour le raccordement des câbles électriques, le convertisseur de mesure comporte sur sa face bornes à vis pour max. 0 à 4mm² (monoconducteur) et 0 à 2,5 mm² (conducteur souple). La classe de protection des bornes correspond à IP 20 selon EN 60 529.

Veiller en outre,

... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondent aux données mentionnées sur la plaquette signalétique (Fig. 7) du SINEAX V 610.

... que la résistance totale du circuit de sortie de mesure (instruments récepteurs connectés en série plus résistance des lignes) n'excède pas la valeur maximum R_ext. max. mentionnée sous «Sortie de mesure» du chapitre «4. Caractéristiques techniques»!

... que les lignes d'entrée de mesure et de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!

Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!

6.1 Raccordement des lignes de mesure

Selon l'ordre (genre de raccordement) raccorder les lignes de mesure selon Fig. 5.

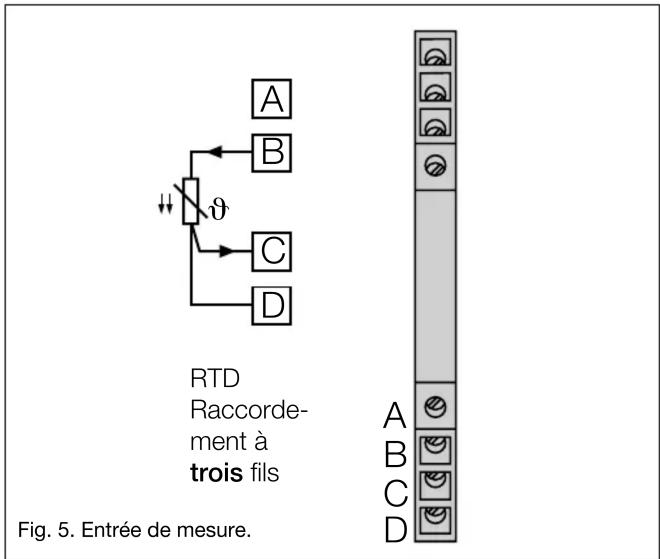

RTD Raccorde- ment à trois fils Fig. 5. Entrée de mesure. A B C D A B C D

Remarques:

Observer les indications sur la plaquette signalétique (genre de raccordement) !

A condition que la résistance des 3 conducteurs soit identique, aucun ajustage de la résistance des lignes n'est nécessaire. La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.

6.2 Raccordement des lignes de sortie de mesure (circuit de mesure)

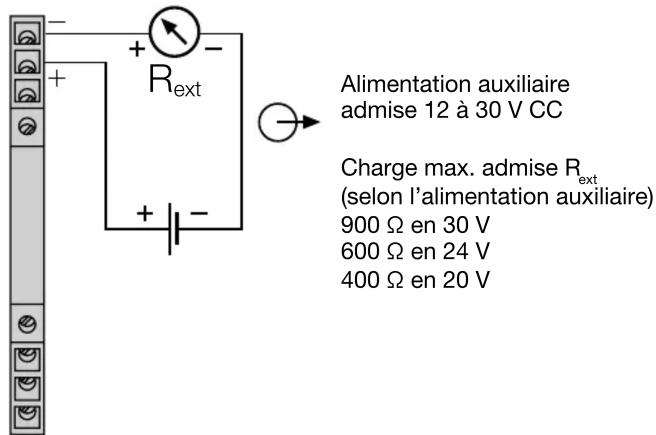

Connecter les lignes de la sortie de mesure (sortie analogique et alimentation auxiliaire) aux bornes + et – selon Fig. 6.

Alimentation auxiliaire admise 12 à 30 V CC Charge max. admise R_ext (selon l'alimentation auxiliaire) 900 Ω en 30 V 600 Ω en 24 V 400 Ω en 20 V

Fig. 6. Sortie de mesure.

Utiliser un câble avec fils torsadés pour la ligne d'alimentation et de mesure.

4-20mA Supply Voltage 12-30V Camille Bauer AG Aargauerstrasse 7 CH-5610 Wohlen Switzerland Type: 610-K0 Mat: 154823/1234567/001 NLB000 2004 SINEAX V610 CE RTD, 2-wire, Pt100, 0-100°C D C B A

Fig. 7. Exemple d'une plaquette signalétique.

7. Mise en service

Enclencher le circuit d'entrée de mesure et l'alimentation auxiliaire. La température ambiante doit se situer entre -25 à +55 °C.

8. Entretien

Le convertisseur de mesure ne nécessite pas d'entretien.

9. Instructions pour le démontage

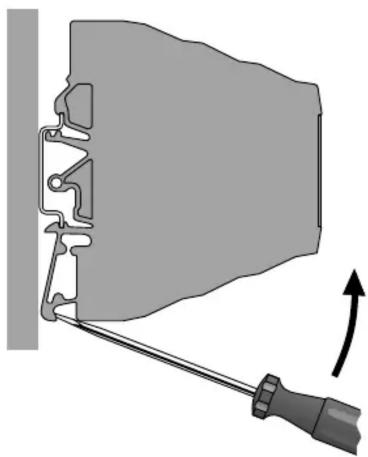

Démonter le convertisseur du rail «à chapeau» selon Fig. 8.

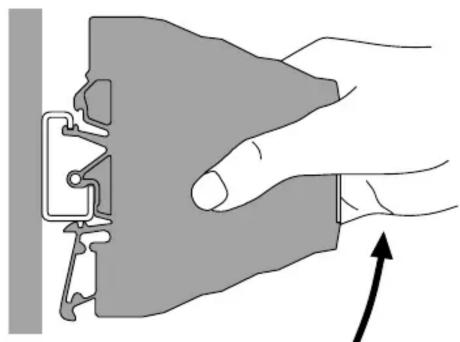

Démonter le convertisseur du rail «G» selon Fig. 9.

10. Croquis d'encombrements

90,2 7 86

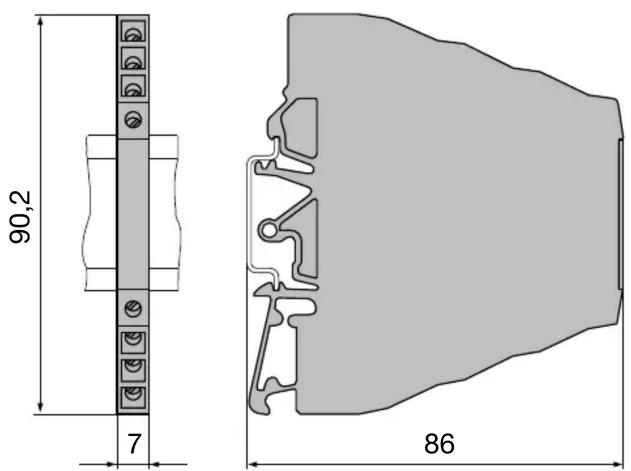

Fig. 10. SINEAX V 610 en boîtier encliqueté sur rail «à chapeau» selon EN 50 022 - 35 × 7,5.

90,2 7 91

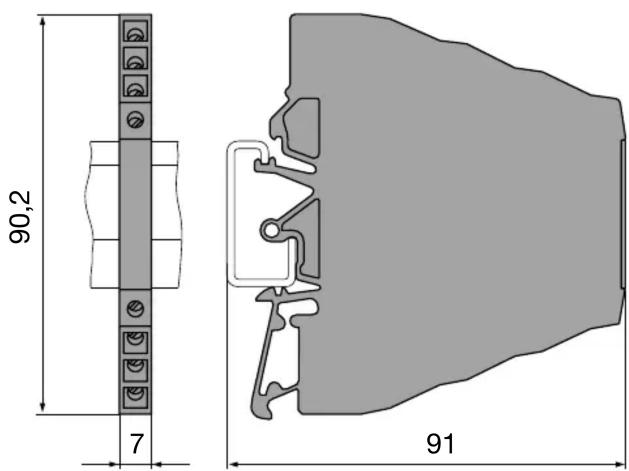

Fig. 11. SINEAX V 610 en boîtier encliqueté sur rail «G» selon EN 50 035 - G32.
