| Type de produit | Système de transmission vidéo sans fil |
| Marque | Hollyland |
| Modèle | Mars 4K |
| Dimensions (L x l x H) | 115 x 65 x 32 mm |
| Poids (sans antennes) | 223 g |
| Alimentation | DC 6-16 V, USB-C 5V/2.5A, batterie NP-F (6.8-8.4 V) |
| Consommation électrique (émetteur) | < 8.5 W |
| Consommation électrique (récepteur) | < 5 W |
| Fréquence d'exploitation | 5.1 - 5.8 GHz |
| Portée de transmission (LOS) | 150 m (récepteur), 80 m (application) |
| Latence | 66 ms (1080p60) |
| Résolution vidéo maximale | 4K (3840x2160) à 30 ips |
| Entrées vidéo émetteur | HDMI 1.4b (Type-A), 3G-SDI |
| Sorties vidéo récepteur | HDMI 1.4b (Type-A), 3G-SDI |
| Formats audio supportés | 2 canaux (SDI), 8 canaux (HDMI 1.4b) |
| Interface Wi-Fi | 802.11n, 20 MHz de bande passante |
| Sélection des canaux | Automatique au démarrage, manuelle via bouton |
| Affichage | Écran LCD couleur |
| Accessoires inclus | Antennes (x5 ou x2 selon kit), griffe froide, convertisseur OTG, adaptateur DC, guide d'utilisation, carte de garantie, accessoire d'extension |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs. |
| Sécurité | Ne pas exposer à la chaleur (fours micro-ondes, cuisinières, etc.). Utiliser uniquement des accessoires d'origine. |
| Pièces détachées et réparabilité | Contacter le service après-vente Hollyland pour les réparations. Pièces disponibles sur demande. |
| Température de fonctionnement | -10 °C à +60 °C |
| Température de stockage | -40 °C à +60 °C |
| Protection ESD | Contact ±6 kV, air ±8 kV |
FOIRE AUX QUESTIONS - Mars 4K Hollyland
Questions des utilisateurs sur Mars 4K Hollyland
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice Mars 4K - Hollyland et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Mars 4K de la marque Hollyland.
MODE D'EMPLOI Mars 4K Hollyland
Merci pour votre achat du système de transmission vidéo sans fil Mars 4K. Veuillez lire attentivement le guide pratique avant d'utiliser le produit.
Caractéristiques principales
- Entrée et sortie HDMI 30 ips (fps) 4K
- Écran LCD couleur
- Sélection intelligente des canaux lors de la mise sous tension • Latence de transmission de 66 ms
- Distance de transmission sans fil (portée LOS) de 150 m (450 pi) pour le récepteur
- Distance de transmission sans fil (portée LOS) de 80 m (260 pi) pour l'application
- Entrée SDI et entrée HDMI pour l'émetteur
- Sortie SDI et sortie HDMI pour le récepteur
- Batterie DC, NP-F et alimentation USB-C
| SKU | 1 TX to I RX | 1 TX | 1 RX |
| 1 Émetteur | 1 | 1 | 0 |
| 2 Récepteur | 1 | 0 | 1 |
| 3 Antenne | 5 | 2 | 2 |
| 4 Griffe froide | 1 | 0 | 0 |
| 5 Convertisseur OTG Type-C | 1 | 0 | 0 |
| 6 Adaptateur DC autobloquant | 1 | 1 | 1 |
| 7 Guide d'utilisation | 1 | 1 | 1 |
| 8 Carte de garantie | 1 | 1 | 1 |
| 9 Accessoire d'extension | 1 | 1 | 0 |
Remarque : la quantité dépend de la configuration et est soumise à la liste réelle des équipements achetés.
① Interface d'antenne ② Entrée HDMI ③ Entrée SDI ④ Entrée d'alimentation DC ⑤ Trou de montage des accessoires d'extension ⑥ Écran LCD couleur ⑦ Bouton de menu ⑧ Bouton d'alimentation ⑨ Interface USB-C ⑩ Trou fileté 1/4 ⑪ Prise de courant
① Interface d'antenne ② Sortie HDMI ③ Sortie SDI ④ Entrée d'alimentation DC ⑤ Trou de montage des accessoires d'extension ⑥ Écran LCD couleur ⑦ Bouton de menu ⑧ Bouton d'alimentation ⑨ Interface USB-C ⑩ Trou fileté 1/4 ⑪ Prise de courant

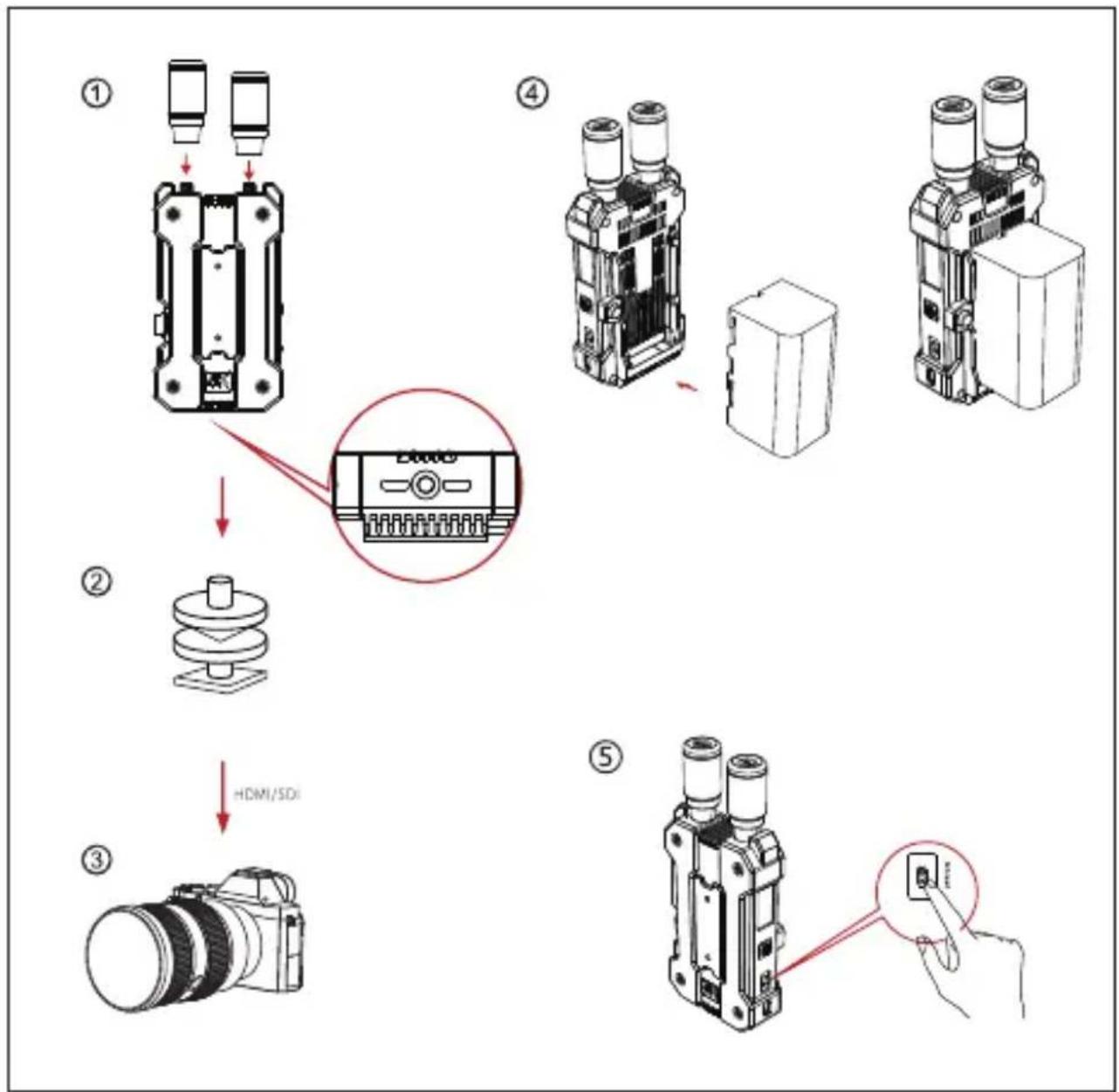

Installation de l'émetteur
① Installez l'antenne indiquée sur la photo. ② Installez l'émetteur sur la caméra avec la griffe fixe. ③ Connectez l'émetteur à l'interface correspondante de la caméra avec un câble HDMI ou un câble SD. ④ Installez la batterie (compatible avec NP-F970, ou d'autres batteries de la même série). ⑤ Poussez le bouton d'alimentation vers le haut pour allumer l'appareil.
Installation du récepteur
① Veuillez installer l'antenne illustrée sur la photo. ② Veuillez installer le récepteur sur le support par l'intermédiaire du trou fileté de 1/4 situé sur la partie inférieure de l'appareil. ③ Veuillez installer la batterie (compatible avec NP-F970, ou d'autres batteries de la même série). ④ Poussez le bouton d'alimentation vers le haut pour allumer l'appareil.
① Numéro du récepteur ② Intensité du signal ③ Indicateur de l'alimentation électrique ④ USB branché ⑤ Format vidéo ⑥ Affichage des canaux ⑦ ID Wi-Fi de l'appareil ⑧ Mode d'application

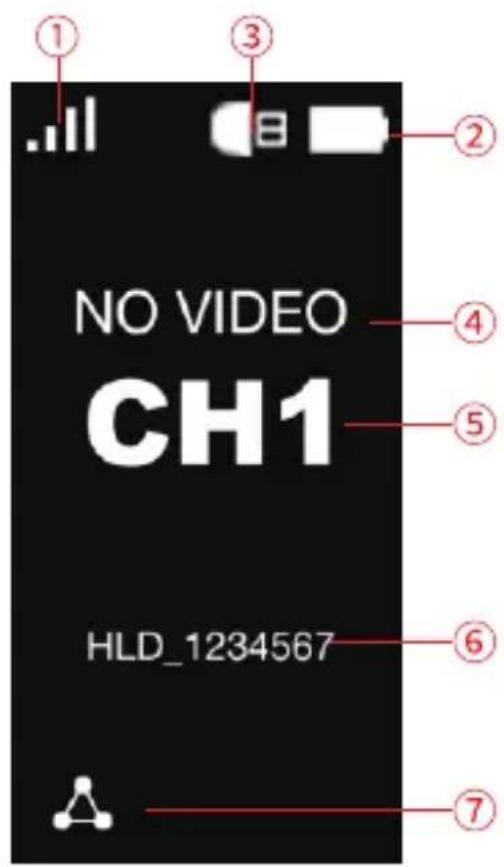

① Intensité du signal ② Indicateur de l'alimentation électrique ③ USB branché ④ Format vidéo ⑤ Affichage des canaux ⑥ ID Wi-Fi de l'appareil ⑦ Mode d'application
Sélection des CANAUX
Poussez le bouton à bascule vers le haut ou vers le bas sur l'émetteur ou le récepteur et appuyez sur le bouton pour sélectionner un canal. Les canaux du récepteur et de l'émetteur sont synchronisés automatiquement.
Options du MENU
Après avoir sélectionné un canal, appuyez sur le bouton pendant 3s pour accéder aux options du menu. Vous pouvez pousser le bouton vers le haut ou vers le bas pour modifier les options du menu.
Installation et connexion de l'app
- Téléchargez l'application HollyView.
- Connectez l'appareil à un téléphone mobile.
Trouvez le WiFi nommé 'HLD+ID DE L'APPAREIL' sur le téléphone mobile et saisissez le mot de passe WiFi (le mot de passe par défaut est 12345678) pour connecter l'appareil au téléphone mobile. Une fois la connexion réussie, vous pouvez utiliser l'application sur le téléphone mobile pour le contrôle.
| Émetteur Récepteur | ||
| Interface | Antenne (RP-SMA mâle)Entrée HDMI 1.4 b (Type-A femelle)Entrée 3G- SDIEntrée DC (2,0mm core socket)USB Type-C (USB 2.0 OTG) | Antenne (RP-SMA mâle)Sortie HDMI 1.4 b (Type-A femelle)Sortie 3G-SDIEntrée DC (2,0mm core socket)USB Type-C (USB 2.0 OTG) |
| Alimentation électrique | Entrée DC: 6V-16VUSB Type-C: 5V/2.5A(ne supportant pas les protocoles QC et PD )Batterie NP-F: 6.8V-8.4V | Entrée DC: 6V-16VUSB Type-C: 5V/2.5A(ne supportant pas les protocoles QC et PD )Batterie NP-F: 6.8V-8.4V |
| Consommation électrique | <8.5W (typique) <5W (typique) | |
| Poids | 223g (7.9oz){sans les antennes} | 223g (7.9oz)(sans les antennes) |
| Dimension | (LxWxH): 115x65x32mm(4.5"x2.5"x1.3") | (LxWxH):115x65x32mm(4.5"x2.5"x1.3") |
| Fréquence d'exploitation | 5.1GHz-5.8GHz 5.1GHz-6.8GHz | |
| Mode de modulation | 802.11n | 802.11n |
| Puissance IX | 21 dBm (max.) | 21 dBm (max.) |
| Sensibilité RX | N/A | -90dBm |
| Débit binaire | 8Mbps-20Mbps | |
| Latence | 0,06s (données de test lorsque des signaux 1080p60 sont transmis dans un laboratoire) | |
| Plage | 150 m (données d'essai dans un environnement extérieur ouvert et sans interférence) | |
| Bande passante | 20 MHz | |
| Format audio | 2 canaux audio pour le 3G-SDI et 8 canaux audio pour le HDMI 1.4b | |
| Température d'exploitation | -10°C+ à 60°C | |
| Température de stockage | -40°C à 60°C | |
| Protection ESD | Décharge de contact : ±6kv ; décharge dans l'air : ±8W (données d'essai) | |
Paramètres
| Format de l'entrée HDMI | Format de la sortie HDMI | Format de la sortie SDI |
| 720p50/59.94/60 | 720p50/60 | 720p50/60 |
| 1080i50/59.94/60 | 1080i50/60 | 1080i50/60 |
| 1080p23.98/24/25/29.97/30 | 1080p24/25/30 | 1080p24/25/30 |
| 1080p50/59.94/60 | 1080p50/60 | 1080p50/60 |
| 3840*2160 24/25/30 | 3840*2160 24/25/30 | 1080P24/25/30 |
| Format de l'entrée SDI | Format de la sortie HDMI | Format de la sortie SDI |
| 1080p50/59.94/60 (Level A) | 1080p50/59.94/60 | 1080p50/59.94/60 (Level A) |
| 1080p50/59.94/60 (Level B) | ||
| 1080i50/59.94/60 | 1080i50/59.94/60 | 1080i50/59.94/60 |
| 1080p23.98/24/25/29.97/30 | 1080p23.98/24/25/29.97/30 | 1080p23.98/24/25/29.97/30 |
| 1080psf23.98/24 | 1080psf23.98/24 | 1080p23.98/24 |
| 1080psf25/29.97/30 | 1080i50/59.94/60 | 1080i50/59.94/60 |
| 720p50/59.94/60 | 720p50/59.94/60 | 720p50/59.94/60 |
Soutien
Si vous rencontrez des problèmes lors de l'utilisation du produit ou si vous avez besoin d'aide, veuillez consulter les sites suivants pour obtenir une assistance technique supplémentaire:
Groupe d'utilisateurs des produits Hollyland
HollylandTech
HollylandTech
Remarque: la plage de fréquences et la puissance TX sans fil de l'appareil varient en fonction des réglementations des différents pays et régions.
Précautions de sécurité
Veillez à ne pas placer le produit à proximité ou à l'intérieur d'appareils de chauffage (y compris, mais sans s'y limiter, les fours à micro-ondes, les cuisinières à induction, les fours électriques, les chauffages électriques, les cocottes-minute, les chauffe-eau et les cuisinières à gaz) afin d'éviter toute surchauffe et toute explosion de la batterie.
Veillez à ne pas utiliser des boîtiers de charge, des câbles et des batteries qui ne sont pas d'origine avec le produit.
L'utilisation de pièces détachées non originales peut entraîner une électrocution, un incendie, une explosion ou d'autres dangers.
Exigences de la FCC
Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur d'utiliser l'équipement,
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas causer d'interférences nuisibles. (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
Remarque:
Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences avec les communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, nous vous encourageons à essayer de corriger ces interférences par l'une ou plusieurs des mesures suivantes :
- Réorienter ou déplacer l'antenne de réception.
- Augmentez la distance entre l'équipement et le récepteur.
- Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté,
- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
