Type de produit	Détecteur de mouvements infrarouge passif (PIR)
Marque	Satel
Modèle	AQUA Pet
Dimensions	63 x 86 x 49 mm
Poids	75 g
Alimentation	12 V DC ±15%
Consommation en veille	7,5 mA
Consommation maximale	6,3 mA
Immunité aux animaux	Jusqu'à 18 kg
Vitesse de détection	0,3 à 3 m/s
Portée de détection	Jusqu'à 18 m (sensibilité maximale)
Sensibilité	Réglable (faible, moyenne, haute)
Double pyroélément	Oui
Algorithme numérique de détection	Oui
Compensation numérique de température	Oui
Sortie d'alarme	Relais NF (NC), 40 mA / 19 V DC max
Voyant LED	Indique alarme, défaut, armement, basse tension
Autoprotection	Ouverture du boîtier
Résistances EOL intégrées	Oui (2 x 1,1 kΩ)
Durée de signalisation d'alarme	2 s
Durée de démarrage	45 s
Normes respectées	EN50130-5, EN50131-1, EN50131-2-2, EN50130-4
Niveau de sécurité	Grade 2
Classe environnementale	II
Température de fonctionnement	-30 °C à +55 °C
Humidité maximale	69±3%
Hauteur de montage recommandée	2,4 m
Entretien	Nettoyer avec un chiffon sec ; ne pas toucher le pyroélément
Sécurité	Conforme aux normes CE ; autoprotection anti-ouverture
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur ; réparation par un technicien agréé

FOIRE AUX QUESTIONS - AQUA Pet Satel

Comment installer le détecteur AQUA Pet ?

Fixez d'abord la base du boîtier au mur à 2,4 m de hauteur. Passez le câble dans le trou prévu, connectez les fils aux bornes (12V, NC, TMD) et réglez les cavaliers de configuration. Refermez le boîtier et mettez sous tension. Consultez le schéma d'installation dans la notice.

Comment fonctionne l'immunité aux animaux ?

Le détecteur utilise un double pyroélément et un algorithme numérique pour ignorer les mouvements des animaux jusqu'à 18 kg. Cela évite les fausses alarmes tout en détectant les intrus humains.

Comment régler la sensibilité ?

Utilisez les broches PIR SENS. sur la carte électronique. Placez le cavalier sur la position A (faible), B ou C (moyenne), ou D (haute) selon vos besoins.

Que signifie le voyant LED ?

Le voyant LED rouge indique : allumé fixe en cas d'alarme (2 secondes), clignotement lent lors de l'armement, clignotement rapide en défaut, et allumé continu en cas de basse tension d'alimentation.

Comment tester la portée du détecteur ?

Activez le voyant LED (cavalier LED ON/OFF). Mettez sous tension, attendez 45 s (démarrage). Déplacez-vous dans la zone de détection ; le voyant doit s'allumer 2 secondes et le relais s'activer.

Quelle est la consommation électrique ?

En veille, le détecteur consomme 7,5 mA sous 12 V DC. La consommation maximale est de 6,3 mA (probablement un pic lors de l'alarme).

Le détecteur est-il compatible avec tous les systèmes d'alarme ?

Oui, grâce aux sorties relais NF (NC) et aux résistances EOL intégrées (2 x 1,1 kΩ), il s'adapte à la plupart des centrales d'alarme. Vérifiez le câblage selon votre système.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux et sec. Ne touchez pas le pyroélément (la fenêtre blanche) pour ne pas le salir ou l'endommager.

Que faire en cas de panne d'alimentation ?

Si la tension descend sous 8 V (±5%) pendant plus de 2 secondes, le détecteur signale une panne en activant le relais d'alarme et en allumant le voyant LED. Rétablissez l'alimentation.

Où trouver la déclaration de conformité ?

La déclaration de conformité CE est disponible sur le site www.satel.eu/ce. Le détecteur est conforme aux normes EN50130-5, EN50131-1, EN50131-2-2 et EN50130-4.

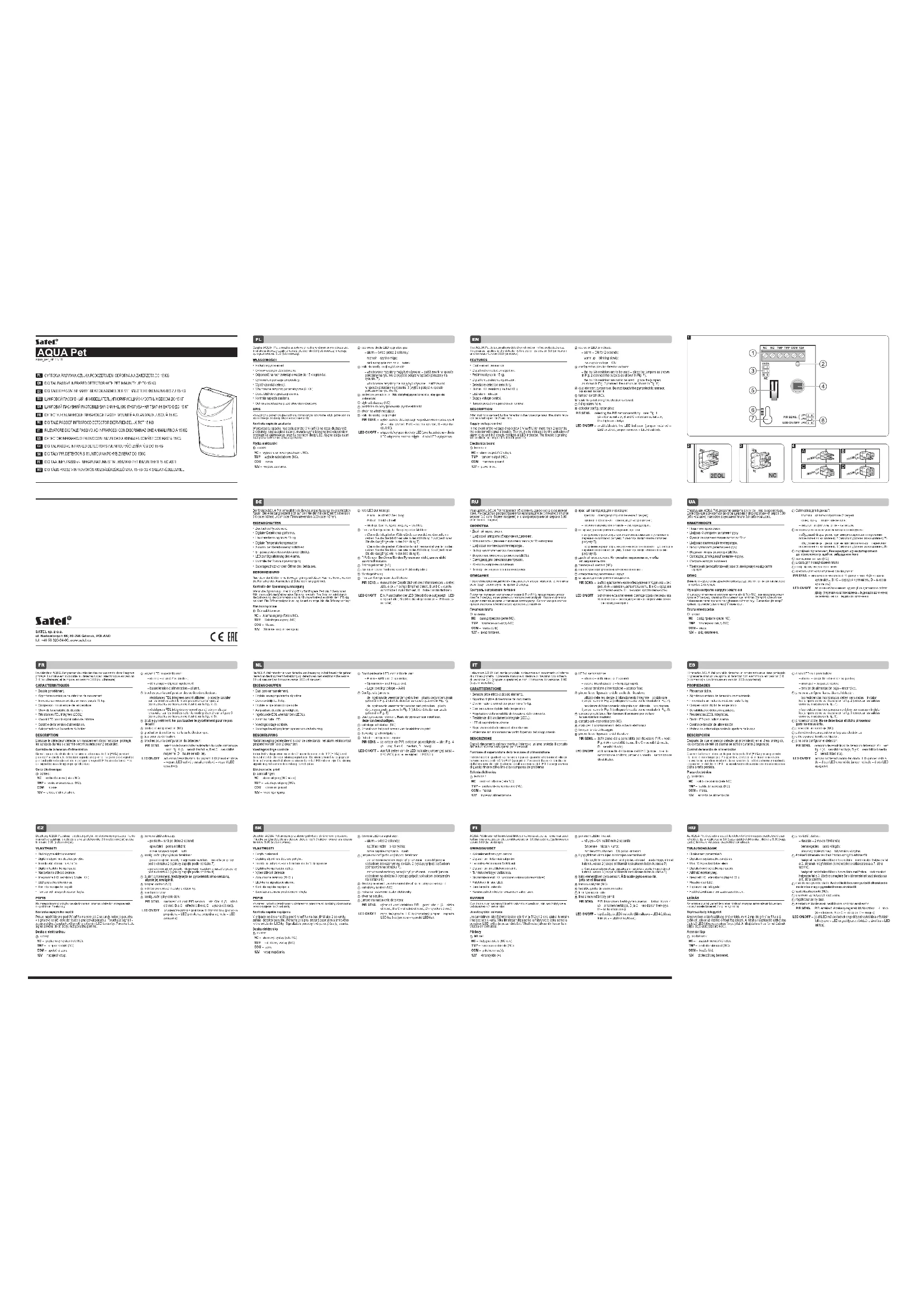

MODE D'EMPLOI AQUA Pet Satel

Le détecteur AQUA Pet permet de détecter des mouvements dans l'espace protégé. La notice est applicable au détecteur avec l'électronique en version 2017, 356-400.

3.0 (ou ultérieure) et le logiciel en version 3.00 (ou ultérieure). CARACTERISTIQUES

• Double pyroélément.

- Algorithme numérique de détection de mouvement. - Immunité au mouvement des animaux immé à 18 km

- Irrigation au mouvement, des animaux aux jours à 15 Kg - Compensation numérique de température.

- Choix de la sensibilité de détection. - Résistances EDI, intégrales (3EOL)

• Voyant LED pour la signalisation de l'alarme.

- Contrôle de la tension d'alimentation,

• Autoprotection à l'ouverture du boîtier. DESCRIPTION

Lorsque le détecteur détecte un mouvement dans l'espace protégé, les contacts du pelas d'élisme sont invands pour 2 personnes.

les contacts ou lors de l'alarme seront ouverts pour 2 secondes. Contrôle de la tension d'alimentation

Dans le cas de la chute de la tension au-dessous de B. V (±5%) pendant

plus de 2 secondes, le basculeur signale une panne. La panne est signale par l'activation du relais d'alarme et par le voyant LED qui est allumé. Elle est signale la verison le systeme qui s'eteint

est signale ainsi longtemps qu'ailleurs ou Carte électronique

① bornes:

NC – sortie d'alarme (relais NC). TMD – sortie and approves (NC)

12V – entrée d'alimentation.

② voyant LED rouge indiquant :

- alente - allumé 2 secondes - disparition - clignote avoid

- d'assemblage - clignotement lapidairement, - basse tension d'alimentation - allumé

② broches pour la configuration des sorties du détecteur :

- Résistances FUL intégrées seront utilisées - placez les sur les broches selon le mode présenté sur la figure 2

(connectez les sorties comme illustré sur la figure 7).

- Résultances L'LE Intégrés le seront peut-être - pilozé le cavalier sur les broches selon la mode présentée sur la figure 3 /convertissez les sorties comme illustré sur la figure B1

(2) double pyroélément. Ne pas toucher le pyroélément pour ne pas

le salir. du contact d'autoprotection (NCI).

⑧ graduation à positionner de la

① infrarouge pour vue de fusion. ② broches pour la configuration du détecteur :

PIR SENS. – sélection de la sensibilité de détection du capteur infrarouge

- voir : fig. 4 (A - sensibilité faible, B et C - sensibilité moyenne, D - haute sensibilité).

LED ON/OFF – activation/déactivation du voyant LED (cavalier placé)

Avant d'effectuer tous les raccordements électriques, mettre le système d'alarme hors tension.

1. Ouvrez le boîtier (fig. 5)
2. Sortez la carte électronique.
3. Enlevez les broches neuves des pins et un échappement darm
4. Faites des rods pour des viu et un câble dans
5. Faites passer le câble à travers le trou effectué
6. Fixez l'arbase du boîtier au mur (fig. 6).
7. Fixez la carte électronique. Le fait central de la graduation servant

à positionner la carte électronique doit se trouver en face de l'indicateur situé dans l'écrivière du boîtier de détecteur est monté. À une hauteur

siste dans l'écrinise du boîtier de détecteur est monté à une hauteur de 2,4 m au-dessus du sol).

1. Connectez les fils aux bornes correspondantes.
2. À l'aide des cavaliers, réglez les paramètres de fonctionnement.

du détebiteur,

a. Retirez, la boîte du déshayux

DEMARRAGE ET TEST DE PORTEE

Note : Pendant le test de portée du détecteur, le voyant LED doit être activé.

1. Mettez le détecteur sous tension. Le voyant LED commence à clignoter

indiquant le démarage du détecteur.

1. Enquise le voyant L'EDP année de signeur, Vérinait que ce département dans l'espace de détection (la fig. 9 représente l'espace maximal de dé

détection – sensibilité maximale) fait activer la sortie d'alarme et allumer la voyant

1. Modifiez la sensibilité du détecteur (broches PIR SENS.), si nécessaire.

La déclaration de conformité peut être consultée sur le site www.satel.eu/ce

SPECIFICATIONS TECHNIQUES
Tension d'alimentation 12 V DC ±15%
Consommation de courant en vente	7,5 mA
Consommation maximale de courant	6,3 m
Résistance FDL	2 x 1,1 kΩ
Charge maximale des contacts du relais (réstartée)	40 mA / 19 V DC
Dunie de signalisation d'alarme	2 s
Dunie de démarage	45 s
Vitesse détectable du mouvement	0,3 x 3 m/s
Normes respectibles	EN50130-5; EN50131-1, EN50132-2; EN50130-4
Niveau de prévision selon EN50131-2-2	Grade 2
Classe environnementale selon EN50130-1	II
Températuries de fonctionnement	-30 + 55 °C
Humilité maximaale	69±3%
Hauteur de montage recommandée	63 ± 86 ± 49 mm
Dimensions	75 g
Poids
