| Type de produit | Lampe annulaire vidéo LED (Ring Light) |
| Marque | Varytec |
| Modèle | VR440 (Réf. 498926) |
| Source lumineuse | 312 LED SMD 0,5 W (156 LED 3000 K, 156 LED 5700 K) |
| Température de couleur | 3000 K à 5700 K, réglage continu |
| Indice de rendu de couleur (CRI) | 95 |
| Angle de dispersion | 120° |
| Puissance LED | 22 W |
| Alimentation | Bloc d’alimentation 100‑240 V~, 50/60 Hz, sortie 15 V/5 A |
| Batterie intégrée | Lithium‑ion 12 V, 9000 mAh |
| Autonomie sur batterie | Environ 5 h à pleine charge |
| Temps de charge | Environ 6 h |
| Possibilité de montage | Suspendu ou sur pied, avec étrier et filetage 3/8 po |
| Dimensions (L×H×P) | 445 mm × 577 mm × 78 mm |
| Poids | 2,3 kg |
| Indice de protection | IP20 (usage intérieur uniquement) |
| Fonctions principales | Réglages indépendants blanc chaud (WW) et blanc froid (CW), port USB pour charge de smartphones, indicateur de charge LED, fonctionnement possible pendant la charge |
| Accessoires fournis | Bloc d’alimentation, notice d’utilisation |
| Accessoires disponibles séparément | Sacoche (réf. 499547), trépied, support smartphone |
| Entretien et nettoyage | Nettoyer les lentilles avec un chiffon doux et un nettoyant pour lentilles (réf. 280122). Éviter l’humidité et la poussière. |
| Sécurité | Ne pas regarder directement la source lumineuse. Utiliser un câble de sécurité pour le montage. Respecter les consignes de manipulation des batteries lithium. |
| Recyclage | Ne pas jeter avec les déchets ménagers. Recycler les batteries et l’appareil conformément aux réglementations locales. |
FOIRE AUX QUESTIONS - VR440 Varytec
Questions des utilisateurs sur VR440 Varytec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice VR440 - Varytec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VR440 de la marque Varytec.
MODE D'EMPLOI VR440 Varytec
Téléphone : +49 (0) 9546 9223-0
Courriel: info@thomann.de
1 Remarques générales.... 5
1.1 Informations complémentaires.... 6 1.2 Symboles et mots-indicateurs.... 7
2 Consignes de sécurité.... 9 3 Performances.... 13 4 Installation.... 15 4.1 Manipulation des batteries au lithium.... 17 5 Connexions et éléments de commande.... 19 6 Données techniques.... 22 7 Nettoyage.... 25 8 Protection de l'environnement.... 26
1 Remarques générales
La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.
Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.
1.1 Informations complémentaires
Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :
| Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. | |
| Recherche par mot-clé | Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent. |
| Guides en ligne | Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques. |
| Conseils personnalisés | Pour obtenir des conseils, veuillez contacter notre hotline technique. |
| Service | Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider. |
1.2 Symboles et mots-indicateurs
Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.
| Terme générique Signification | |
| DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée. | |
| REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée. |
Symbole d'avertissement type de danger
Avertissement : rayonnement optique dangereux.
Avertissement : charge suspendue.
Avertissement : emplacement dangereux.
Utilisation conforme
Cet appareil est conçu pour produire un effet d'éclairage électronique au moyen de la technique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utilisation domestique. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.
L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.
Prolongez la durée de vie de l'appareil par des arrêts réguliers en évitant de mettre l'appareil souvent en marche et en arrêt. L'appareil ne convient pas au fonctionnement en continu.
Dangers pour les enfants
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.
Blessures des yeux dues à une intensité lumineuse élevée
Ne regardez jamais directement dans la source lumineuse.
Risque de blessure par manipulation non-conforme des batteries au lithium.
Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique. Respectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium.
Conditions d'utilisation
L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.
Alimentation électrique
Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.
Éventuels dommages des batteries lithium-ion causés par un mauvais entreposage
Les batteries lithium-ion peuvent être endommagées par une décharge profonde ou perdent une partie de leur capacité. Avant des temps de pause prolongés, chargez les batteries à environ 50 % de leur capacité, puis mettez l'appareil hors tension. Entreposez l'appareil à température ambiante ou inférieure dans un environnement aussi sec que possible. Chargez les batteries lors d'un entreposage prolongé à 50 % tous les trois mois. Chargez les batteries complètement peu avant l'utilisation à température ambiante.
Remarque! utilisation de trépieds
En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.
3 Performances
La lampe annulaire à LED à température de couleur variable est particulièrement adaptée aux tâches d'éclairage lors de tournages de vidéo, de séances photos, des reportages en extérieur ou en studio.
Caractéristiques particulières de l'appareil :
Durée de vie prolongée et radiation thermique faible ■ Construction légère pour une utilisation en déplacement ■ Commande facile directe de l'appareil 180° pivotable CRI élevé ■ Éclairage uniforme à large échelle - Nombreuses possibilités de montage pour des trépieds, des périphériques mobiles et caméras ■ Fonctionnement mobile sur batterie intégrée ■ Fonctionnement possible même pendant le chargement Raccord USB pour charger des smartphones ou d'autres appareils ■ Bloc d'alimentation fourni
Sacoches adaptées disponibles séparément (n° art. 497377 pour n° art. 495350, n° art. 499547 pour n° art. 498926) ■ Trépied et support de smartphone disponibles séparément
Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevée. Vous pouvez prolonger la durée d'utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à une luminosité aussi faible que possible.
4 Installation
Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.
Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.
Vous pouvez installer l'appareil en position verticale ou dans une position suspendue. Pendant son utilisation, l'appareil doit toujours être fixé sur une surface solide ou un support certifié.
Travaillez toujours à partir d'une plate-forme stable lors de l'installation, du déplacement ou de l'entretien de l'appareil. Pendant les travaux, la zone en dessous de l'appareil doit être bouclée.
Risque de blessures par la chute de l'appareil
Assurez-vous que le montage est conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble d'arrêt de sécurité ou une chaîne de sécurité.
Sécurisez le volet réglable après le montage par un câble de sécurité au projecteur. Le câble de sécurité doit cheminer en dehors du volet réglable et ne doit pas affecter la sortie de la lumière.
Avertissement!
Risque de blessure par manipulation non conforme des batteries au lithium.
Les batteries au lithium peuvent entraîner de graves blessures en cas de court-circuit, surchauffe ou dommage mécanique.
Respectez les recommandations de la section présente pour la manipulation correcte des batteries au lithium.
Il n'y a aucun danger lors d'une manipulation professionnelle et correcte des batteries au lithium.
Stockez les batteries au lithium dans un endroit froid et sec, de préférence dans l'emballage original.
Maintenir les batteries au lithium éloignées des sources de chaleur (par exemple, les corps chauds ou les rayons directs du soleil). Les batteries au lithium sont hermétiquement étanches. Ne tentez jamais d'ouvrir les batteries au lithium.
En cas d'endommagement du boîtier de la batterie, des quantités réduites d'électrolyte peuvent s'échapper. Dans ce cas, emballer les batteries au lithium hermétiquement et essuyer les traces d'électrolyte avec du papier buvard, après avoir enfilé des gants en caoutchouc. Nettoyer la surface et les mains à l'eau froide.
Ne tentez jamais de recharger des batteries au lithium qui ne sont pas conçues pour ça. Pour le rechargement, seuls des chargeurs adaptés peuvent être employés.
Retirez les batteries au lithium de l'appareil avec l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles.
Les batteries au lithium en feu peuvent uniquement être éteintes avec des extincteurs à poudre ou avec des autres agents extincteurs appropriés.
5 Connexions et éléments de commande

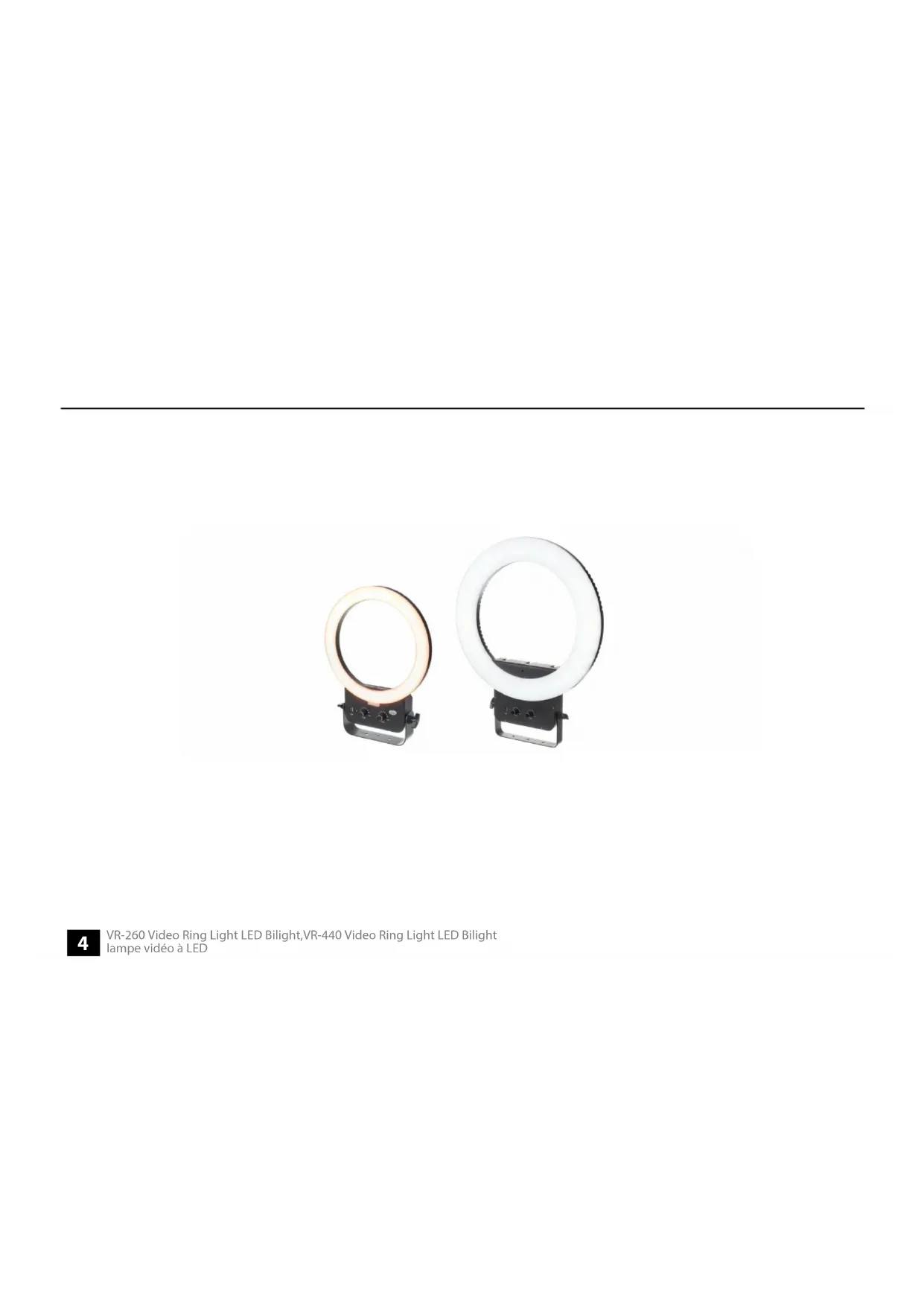

VR-260 Video Ring Light LED Bilight, VR-440 Video Ring Light LED Bilight lampe vidéo à LED
| 1 Anneau LED |
| 2 Filetage pour le montage d’un support de smartphone (filetage de 1/4 pouces) |
| 3 [WW] |
| Bouton de réglage de la luminosité (blanc chaud) |
| 4 Vis de blocage de la poignée |
| 5 Étrier pour la suspension ou montage sur pied |
| 6 [CW] |
| Bouton de réglage de la luminosité (blanc froid) |
| 7 [USB] avec LED indicateur charge |
| Raccord USB pour charger des smartphones ou d’autres appareils. |
| Lorsque la LED indicateur charge s’allume en rouge, la batterie intégrée est chargée. Lorsque la LED est allumée en vert, la batterie est entièrement chargée. |
| 8 [ON] [OFF] |
| Interrupteur principal. Met l’appareil sous et hors tension. |
9 Filetage pour le montage d'un trépied (filetage de 3/8 pouces)
10 [POWER]
Prise du bloc d'alimentation pour l'alimentation en tension
6 Données techniques
| N° art. 495350 N° art. 498926 | |||
| Source lumineuse 120 × LED SMD, 0,5 W | (60 × 3000 K, 60 × 5700 K) | 312 × LED SMD, 0,5 W(156 × 3000 K, 156 × 5700 K) | |
| Caractéristiques de la source lumineuse | Température de couleur 3000 ... 5700 K, sélectionnable en continu | ||
| Indice de rendu de couleur CRI 95 | |||
| Caractéristiques optiques Angle de dispersion 120° | |||
| Puissance lumineuse 0,5 m : 1120 lm1 m : 256 lm | 0,5 m : 1340 lm1 m : 475 lm | ||
| Connexions d'entrée Alimentation électrique Prise pour un bloc d'alimentation | |||
| Puissance consommée LED 18 W 22 W | |||
| Fonctionnement pendant le chargement | 34 W 48 W | ||
| Seulement chargement 16 W 26 W | |||
| Alimentation électrique | Bloc d'alimentation, 100 - 240 V ~50/60 Hz | ||
| Tension de service | 15 V ≠3 A 15 V / 5 A | --- | |
| Pile/batterie Type de batterie Ions lithium | |||
| Tension 12 V | |||
| Capacité 6000 mAh 9000 mAh | |||
| Durée de la charge 4,5 h 6 h | |||
| Durée de fonctionnement 4,5 h 5 h | |||
| Indice de protection IP20 | |||
| Options de montage Suspendu, sur pied | |||
| Dimensions (L × H × P) 262 mm × 353 mm × 56 mm 445 mm × 577 mm × 78 mm | |||
| Poids | 1 kg | 2,3 kg | |
| Conditions d'environnement | Plage de température | 0 °C...40 °C | |
| Humidité relative | 20 %...80 % (sans condensation) | ||

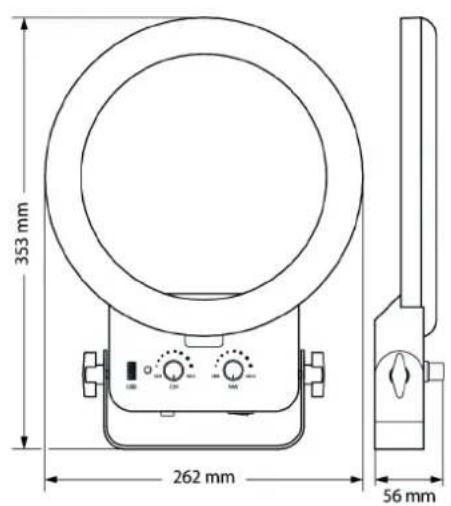

N° art. 495350, n° art. 498926
Nettoyez les lentilles optiques accessibles de l'extérieur afin d'optimiser la puissance lumineuse. La fréquence du nettoyage dépend de l'environnement de fonctionnement : les environnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de poussières importants sur le système optique de l'appareil.
Effectuez le nettoyage avec un chiffon doux et notre nettoyant pour luminaires et lentilles (n° art. 280122). Séchez toujours les pièces avec soin.
Recyclage des emballages
Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales.
Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.
Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
Recyclage des batteries
Les batteries ne doivent être ni jetées ni brûlées, mais recyclées en conformité avec les prescriptions locales en matière de recyclage de déchets spéciaux. Utilisez les déchetteries mises en place pour ces déchets.
Éliminez les batteries au lithium uniquement en état de décharge. Retirez les batteries au lithium interchangeables de l'appareil avant l'élimination. Protégez les batteries au lithium utilisées contre un court-circuit, par exemple en collant du ruban adhésif sur les pôles. Recyclez les batteries au lithium intégrées avec l'appareil. Renseignez-vous sur un site de collecte correspondant.
Recyclage de votre ancien appareil
Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.
Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.
