Caractéristiques	Détails
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Programmes de lavage	14 programmes, y compris coton, synthétique, délicat, rapide
Dimensions (HxLxP)	84.5 x 60 x 55 cm
Poids	70 kg
Niveau sonore (lavage)	54 dB
Niveau sonore (essorage)	75 dB
Fonctionnalités supplémentaires	Départ différé, affichage LED, sécurité enfants
Entretien	Filtres à nettoyer régulièrement, entretien du tambour
Garantie	2 ans

FOIRE AUX QUESTIONS - iQ300 WM12N128FR SIEMENS

Que faire si ma machine à laver ne démarre pas ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le couvercle est bien fermé et que le robinet d'eau est ouvert.

Pourquoi ma machine à laver affiche-t-elle un code d'erreur ?

Les codes d'erreur peuvent indiquer différents problèmes. Consultez le manuel d'utilisation pour identifier le code spécifique et les solutions possibles.

Comment nettoyer le filtre de la machine à laver ?

Pour nettoyer le filtre, ouvrez le panneau d'accès situé en bas de la machine, retirez le filtre et rincez-le sous l'eau courante. Replacez-le une fois sec.

Ma machine à laver ne vidange pas l'eau. Que faire ?

Vérifiez si le tuyau de vidange est bouché ou plié. Assurez-vous également que le filtre n'est pas obstrué et que la pompe fonctionne correctement.

Comment ajuster la température de l'eau pour le lavage ?

Utilisez le bouton de sélection de température sur le panneau de contrôle pour choisir la température souhaitée pour votre cycle de lavage.

Est-il normal que ma machine à laver fasse du bruit pendant le cycle ?

Un certain bruit est normal, surtout pendant l'essorage. Cependant, si le bruit est excessif, vérifiez si la machine est de niveau et si les vêtements sont bien répartis dans le tambour.

Comment éviter les froissements des vêtements après le lavage ?

Pour réduire les froissements, ne surchargez pas la machine, choisissez un cycle de lavage approprié et retirez les vêtements immédiatement après la fin du cycle.

Puis-je laver des vêtements en laine dans cette machine ?

Oui, vous pouvez laver des vêtements en laine, mais assurez-vous de sélectionner le programme spécifique pour laine afin de préserver la qualité des tissus.

Comment régler le niveau d'eau pour un cycle de lavage ?

Le niveau d'eau est généralement automatique. Cependant, vous pouvez sélectionner des options de charge et de cycle qui ajusteront le niveau d'eau en fonction de la quantité de linge.

Que faire si la machine à laver fuit ?

Vérifiez les joints de porte et les tuyaux pour détecter d'éventuelles fuites. Assurez-vous également que le filtre est propre et que le robinet est bien fermé.

MODE D'EMPLOI iQ300 WM12N128FR SIEMENS

fr Manuel d'utilisation et notice d'installation

Pour plus d'informations, veuillez vous reporter au Guide de l'utilisateur numérique.

Table des matieres

1 Securité 4

1.1 Indications generales 4
1.2 Utilisation conforme.. 4
1.3 Restrictions du périmètre utilisateurs 4
1.4 Installation sécurisée.... 5
1.5 Utilisation sure.. 7
1.6 Nettoyage et entretien surs 9

2 Prévention des dégats matériels 11

3 Protection de l'environnement et économies d'énergie ..... 12

3.1 Elimination de l'emballage 12
3.2 Économiser de l'énergie et desressources 12
3.3 Mode economie d'énergie 12

4 Installation et branchement..... 13

4.1 Deballage de l'appareil 13
4.2 Contenu de la livraison 13
4.3 Exigences sur le lieu d'installation 13

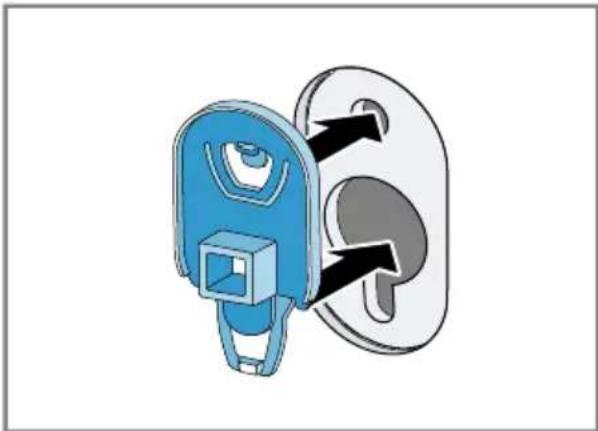

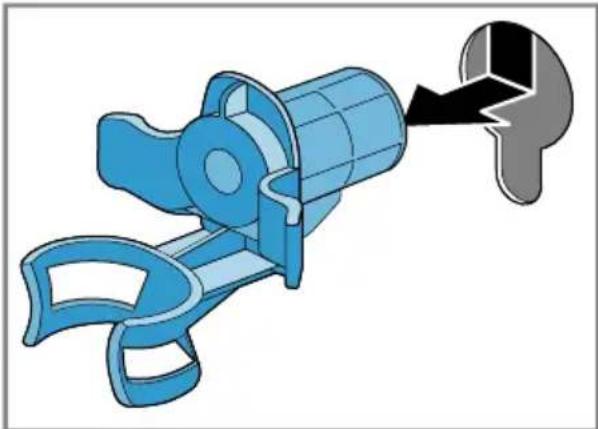

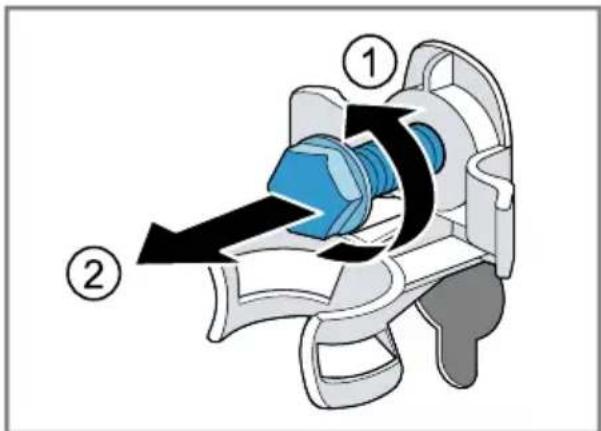

4.4 Retrait des cales de transport 14

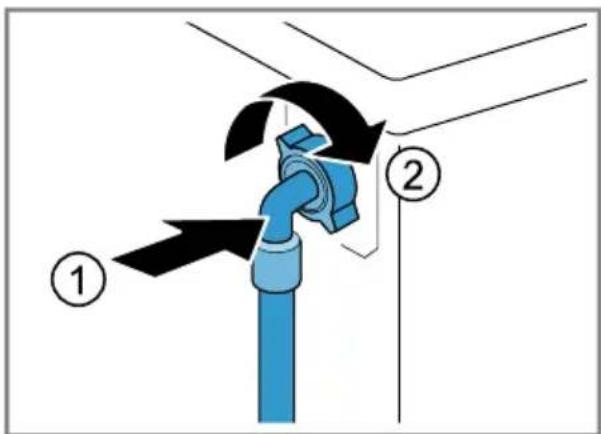

4.5 Branchement de l'appareil .... 15

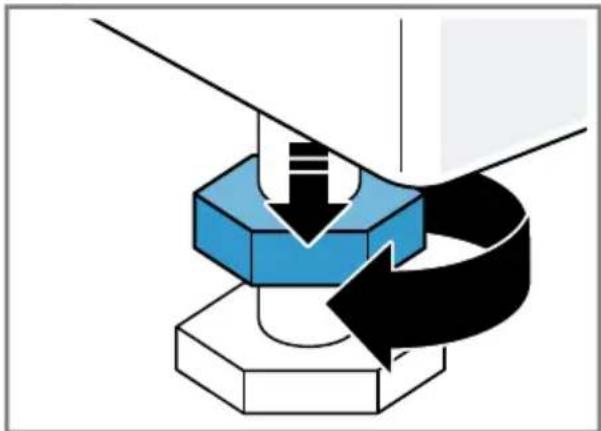

4.6 Alignment de l'appareil....... 16
4.7 Raccordement electrique de l'appareil 17

5 Description de l'appareil. 18

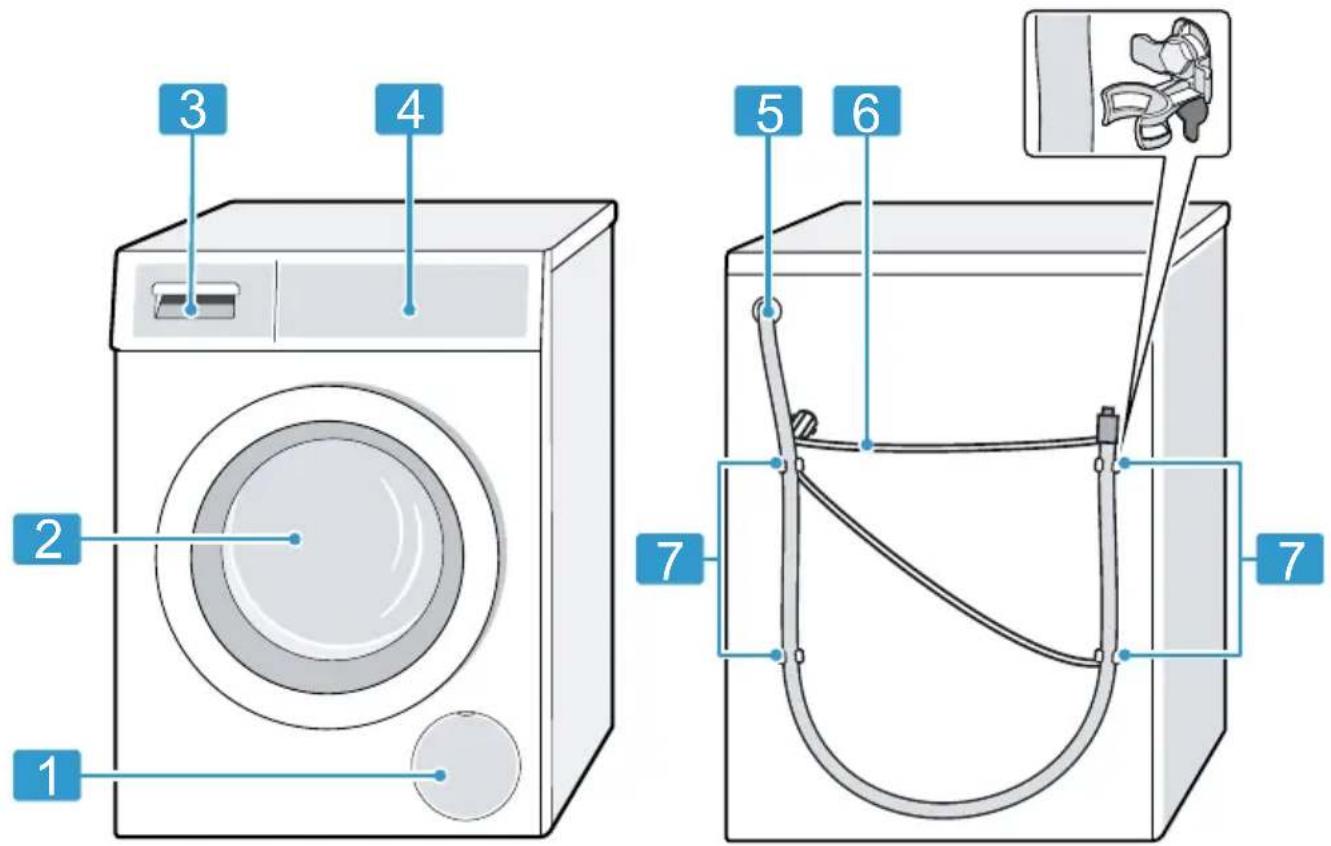

5.1 Appareil 18

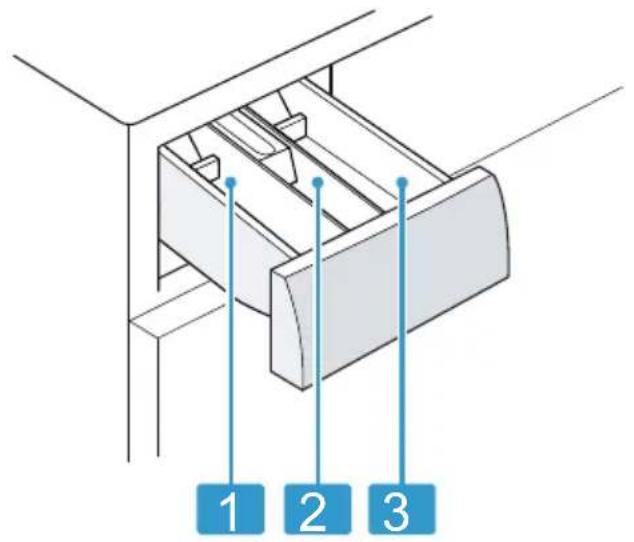

5.2 Bac a produits.. 18
5.3 Bandeau de commande 19

6 Avant la première utilisation .... 20

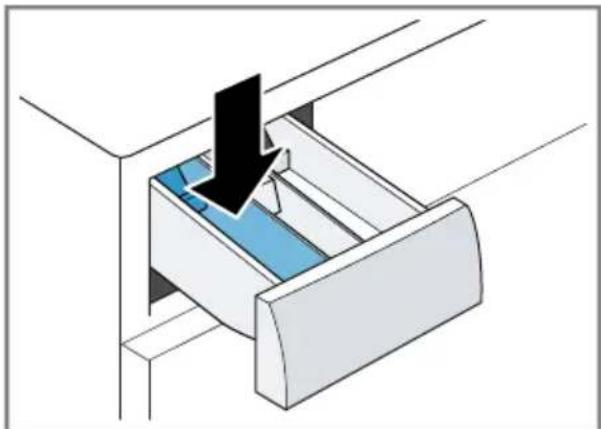

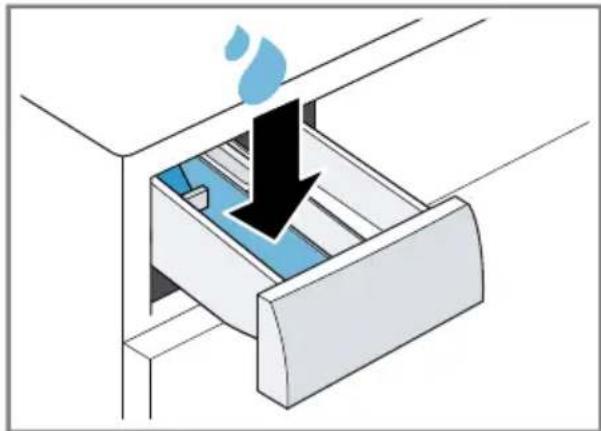

6.1 Demarrage du cycle de la vage à vide 20

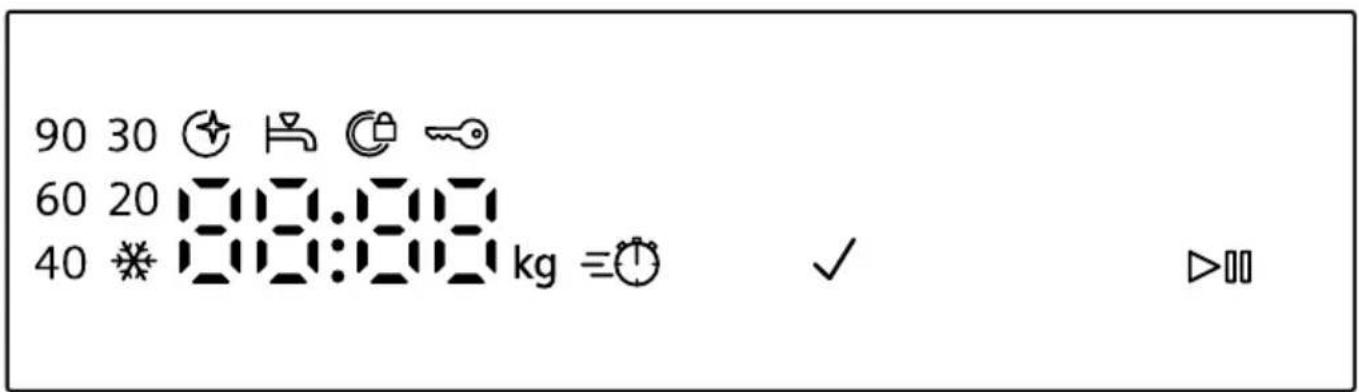

7 Affichage 21
8 Touches 23
9Programmes. 24
10 Accessoires 28
11 Linge 28

11.1 Préparation du linge 28
12 Lessive et produit d'entre-tien 29
13 Utilisation 29

13.1 Mise sous tension de l'appeil 29
13.2 Réglage d'un programme .... 30
13.3 Adaptation des réglages d'un programme 30
13.4 Introduction du linge 30

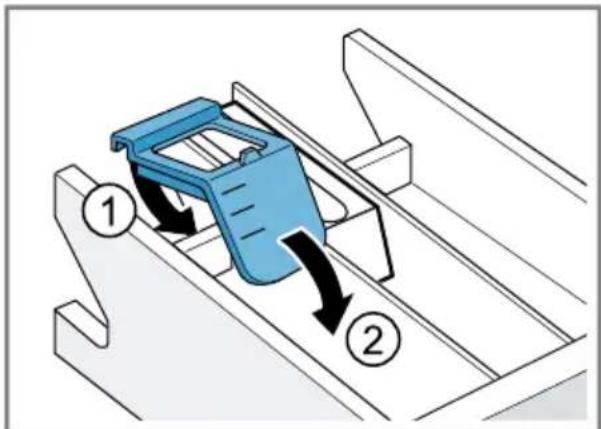

13.5 Doseur pour de la lessive liquide 30
13.6 Ajout de la lessive et du produit d'entretien 30
13.7 Départ du programme 31
13.8 Modifier la fonction Fin dans activée 31
13.9 Trempage 31
13.10 Rajout de linge 31
13.11 Annulation d'un programme 32
13.12 Poursuite du programme en cas d'arrêt cuve pleine.... 32
13.13 Retirer le linge 32

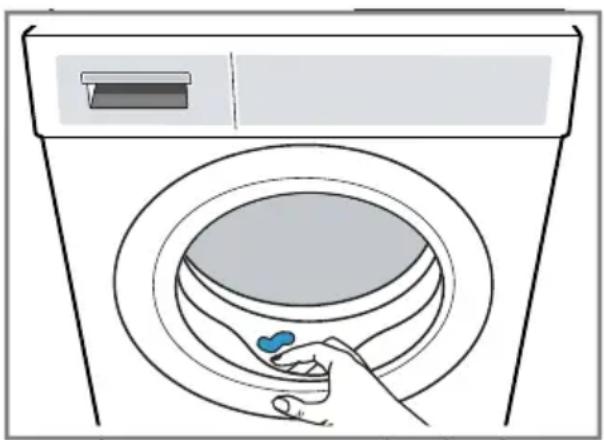

13.14 Extinction de l'appareil 32

14 Sécurité enfants 32

14.1 Activation de la sécurité enfants 32
14.2 Désactivation de la sécurité enfants. 32

15 Reglages de base 34

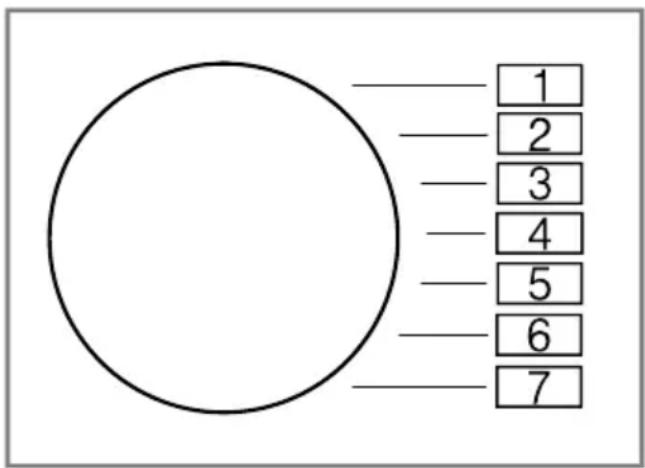

15.1 Aperçu des réglages de base 34

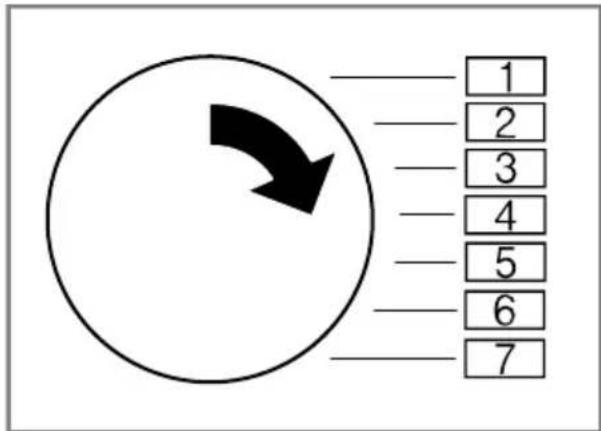

15.2 Modification des réglages de base 35

16 Nettoyage et entretien 35

16.1 Nettoyage tambour 35

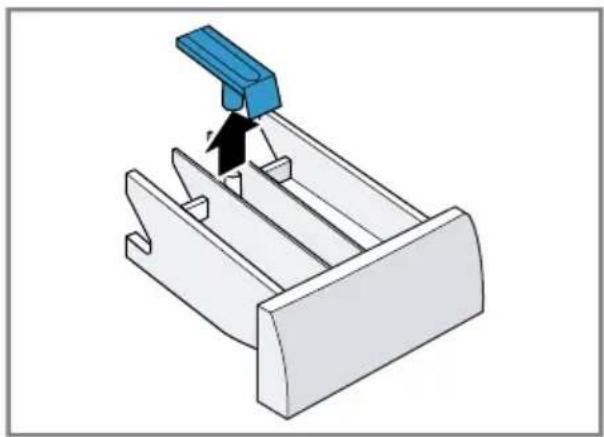

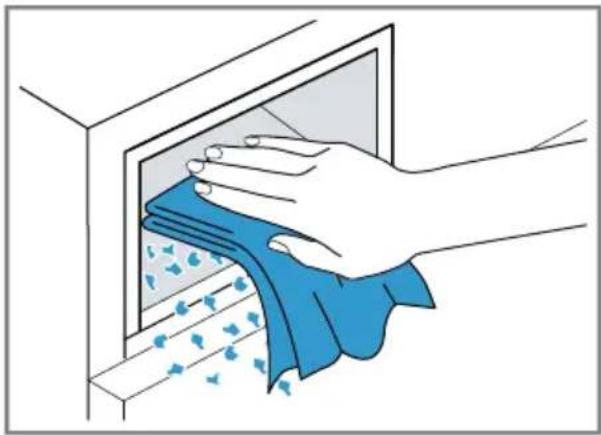

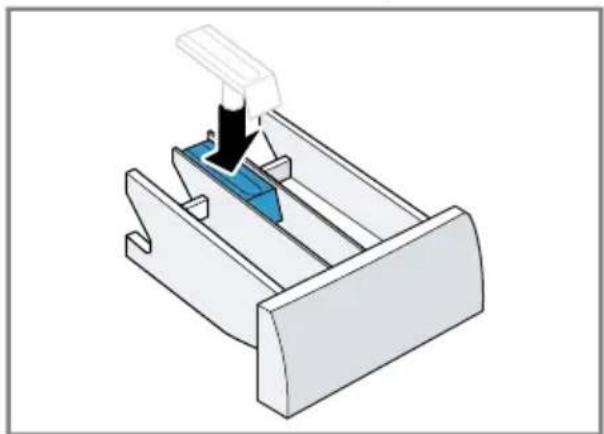

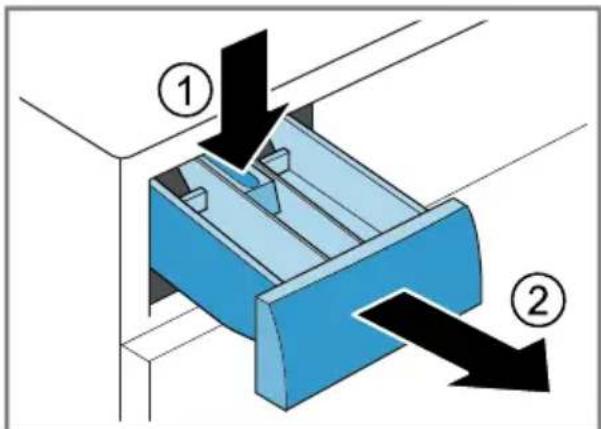

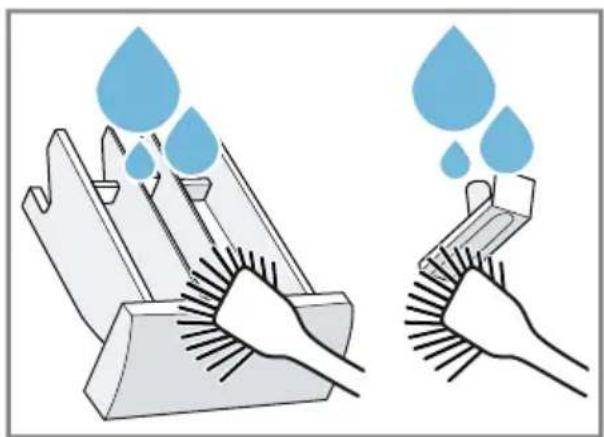

16.2 Nettoyage du bac à produits 35

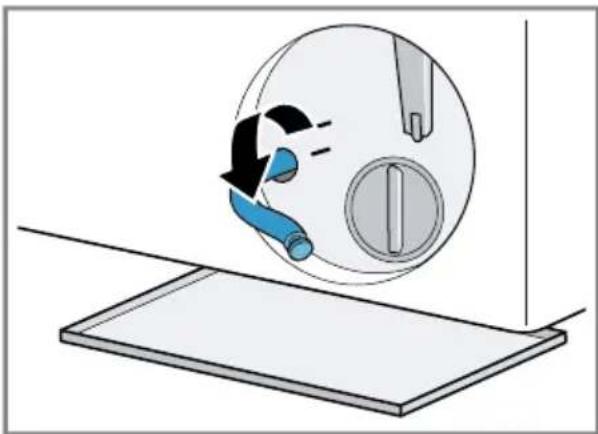

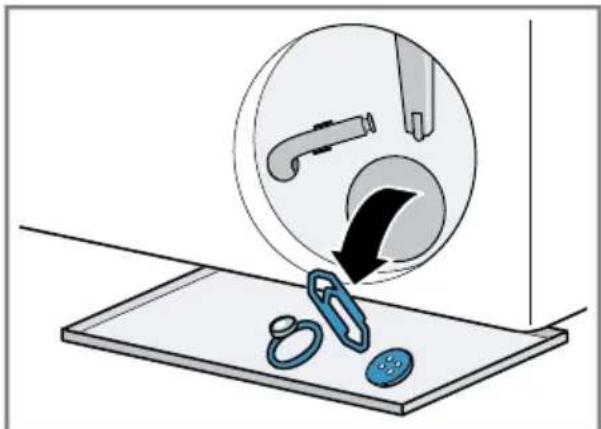

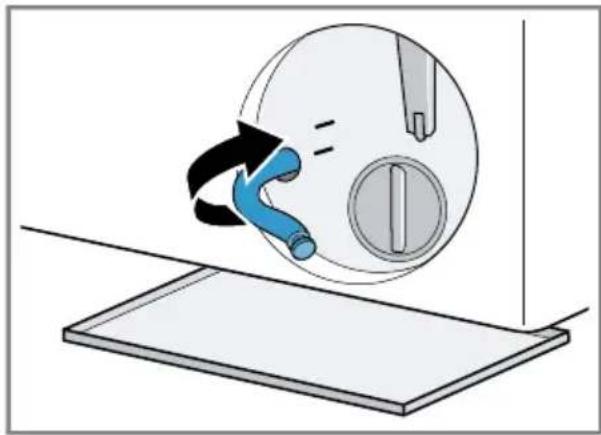

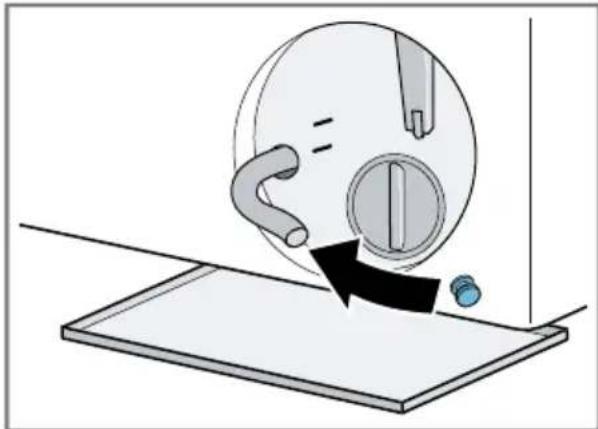

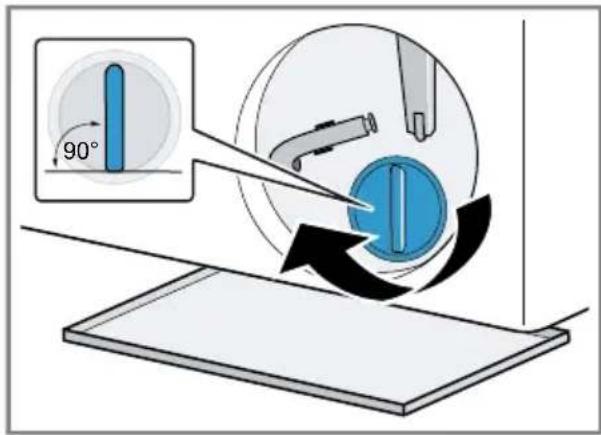

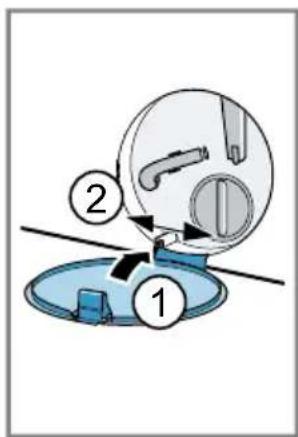

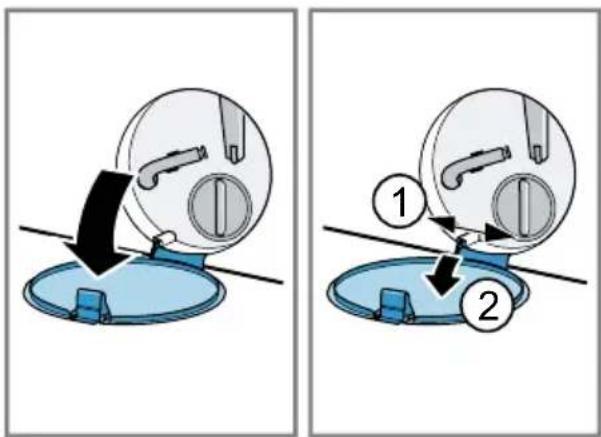

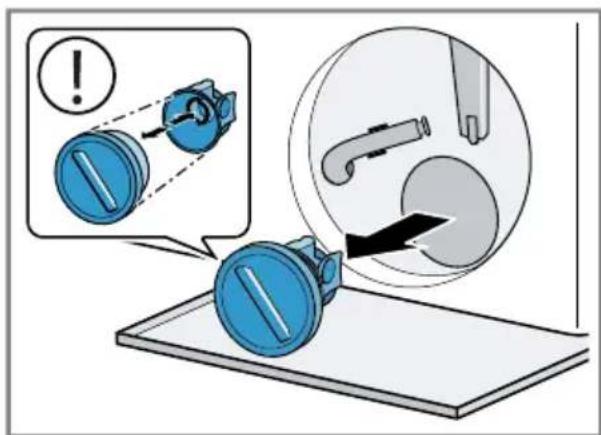

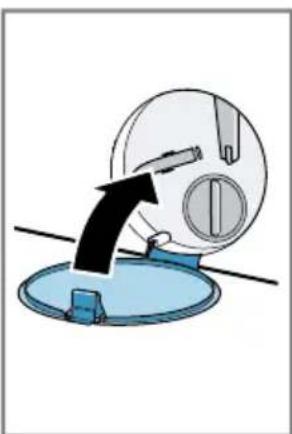

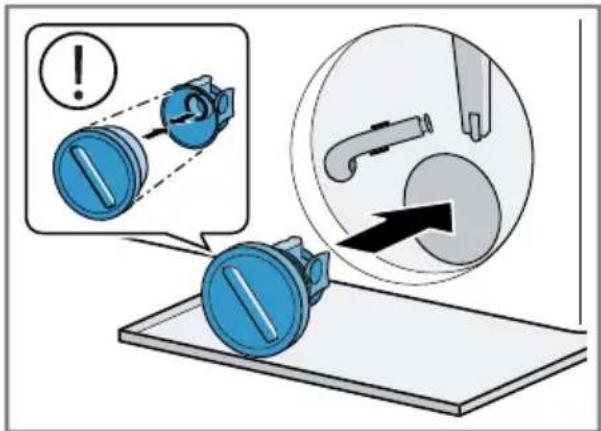

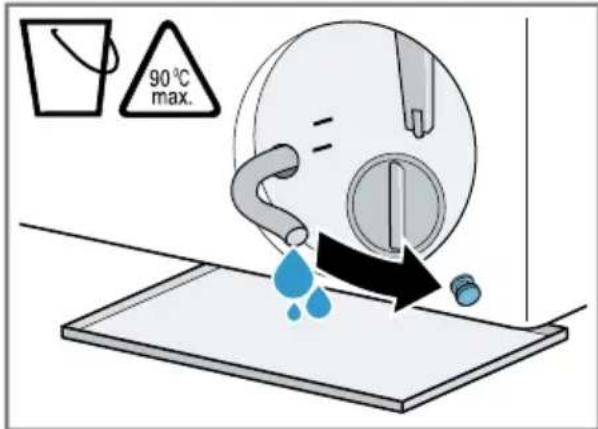

16.3 Nettoyage de la pompe d'évacuation 36

17Dépannage 40

17.1 Deverrouillage de secours .... 50

18 Transport, stockage et élimination 50

18.1 Demontage de l'appareil.... 50

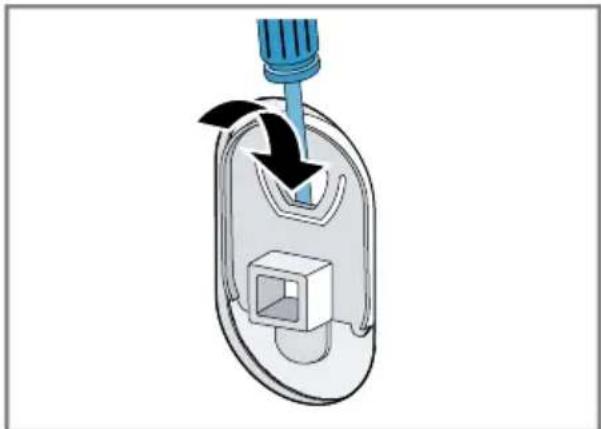

18.2 Insertion des cales de transport 50
18.3 Remise en service de l'application 50
18.4 Mettre au rebut un apparéil usage...... 51

19 Service après-vente 51

19.1 Numéro de produit (E-Nr) et numéro de fabrication (FD) 51

20 Valeurs de consommation..... 53

21 Données techniques. 53

1 Sécurité

Respectez les consignes de sécurité suivantes.

1.1 Indications generales

Lisez attentivement cette notice.
- Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propre-taire.
- Ne branchez pas l'appareil si ce dernier a ete endommagé durant le transport.

1.2 Utilisation conforme

Utilisez l'appareil uniquement :

• pour laver des textiles lavables en machine et des lainages lavables à la main d'après l'étiquette.
• avec de l'eau du robinet et des lessives et produits d'entretien du commerce, utilisables en machine.
• pour un usage privé et dans les pieces fermées d'un domicile.
• jusqu'à une altitude maximal de 4000 m au-dessus du niveau de la mer.

1.3 Restrictions du périmètre utilisateurs

Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet apparéil à condition de le faire sous surveillance, ou que son utilisation sère leur ait été envisignée et qu'ils aient compris les dangers qui en émanent.

Les enfants ne sont pas autorisés à jour avec l'appareil.
Le nettoyage de l'appareil, et l'entretien par l'utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans surveillance.

Les enfants de moins de 3 ans et les animaux doivent être tenus à distance de l'appareil.

1.4 Installation sécurisée

Lorsque vous installez l'appareil, suivez les consignes de sécurité.

AVERTISSEMENT - Risque d'électrocution!

Les installations non conformes sont dangereuses.

Pour le raccordement et l'utilisation de l'ordinateil, respectez imperativement les indications figurant sur la plaque signalétique.
L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre.
Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. L'installation doit avoir une section de cable suffisamment grande.
En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un seul type avec le symbole
- N'alimentez jamais l'appareil par l'intérimédiaire d'un apparéil de commutation externe, par ex. une minuteurie ou une télécommande.
Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être librement accessible ou, si un accès libre est impossible, un dispositif de sectionnement tous pôles doit être installé dans l'installation électrique fixe, conformément aux règlementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincide ni endommagé.

Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.

• Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pieces chaudes de l'appareil.
• Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.
• Ne pliez, n'écrasez ou ne modifiez jamais le cordon d'alimentation.

AVERTISSEMENT - Risque d'incendie!

Il est dangereux d'utiliser un cordon d'alimentation secteur avec une rallonge ou un adaptateur non autorisé.

Ne pas utiliser de rallonge ni de bloc multiprise.
Utiliser uniquement des adaptateurs et cordons d'alimentation secteur agreés par le fabricant.
- Si le cordon d'alimentation secteur est trop court et qu'aucun cordon d'alimentation plus long n'est disponible, contacter un électricien spécialisé pour adapter l'installation domestique.

AVENTISSEMENT - Risque de blessure !

Le soulèvement du poids élevé de l'appareil peut entraîner des blessures.

Ne soulevez jamais seul l'appareil.

Si cet apparéil n'est pas installé correctement dans une colonnelave-linge/sèche-linge, il peut tomber.

• Empilez le sèche-linge sur un lave-linge uniquement à l'aide du kit de raccordement du fabricant du sèche-linge. Aucune autre méthode d'installation n'est autorisée.
  N'installez pas l'appareil dans une colonne de lave-linge/sechelinge si le fabricant ne propose pas de kit de raccordement approprié.
  N'installez pas d'appareils de différents fabricants et de profondeurs et largeurs différentes dans une colonne de lave-linge/seche-linge.
• Ne placez pas une colonne de lave-linge/sèche-linge sur un socle, les apparèils peuvent basculer.

AVERTISSEMENT - Risque d'asphyxie!

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de lesmettre sur la tete et de sétouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
  Ne jamais laisser les enfants jouer avec les emballages.

PRUDENCE - Risque de blessure!

L'appareil peut vibrer ou bouger pendant le fonctionnement.

Installez l'appareil sur une surface propre, plane et solide.

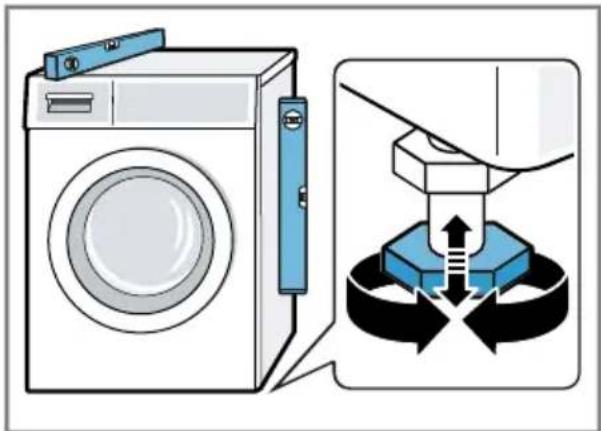

Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle.

Il existe un risque de trébuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement.

• Disposez les flexibles et le cordon d'alimentation secteur de maniere à éviter tout risque de chute.
  Si l'appareil est déplaced par ses parties saillantes, telles que le hublot de l'appareil, les pieces peuvent se detacher.
  Ne déplacez pas l'appareil par ses parties frontales.

PRUDENCE - Risque de coupure!

Vous risquez de vous couper en touchant les arêtes vives de l'appareil.

Ne touchez pas les arêtes vives de l'appareil.
- Utilisez des gants de protection pour transporter et installer l'appareil.

1.5 Utilisation sure

AVERTISSEMENT - Risque d'électrocution!

Un apparéil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.

N'utilisez jamais un apparéil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
Si l'appareil ou le cordon d'alimentation secteur est endommage, débranchez immédiatement la fiche mâle du cordon d'alimentation secteur ou coupeze le fusible dans le boîtier à fusibles et fermez le robinet d'eau.
- Appelez le service après-vente. Page 51

L'infiltration d'humidité peut occasionner un choc électrique.

Utiliser l'appareil uniquement dans des pieces fermées.
Ne jamais exposer l'appareil à une forte chaleur ou humidité.

fr Sécurité

• Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.

A VERTISSEMENT - Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et demettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
  En cas d'appareils usages, débranchez la fiche secteur du cable d'alimentation secteur, puis coupez ce dernier et détruisez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

AVERTISSEMENT - Risque d'asphyxie!

Les enfants risquent d'inhaler ou d'avaler des petits morceaux et sétouffer.

• Conserver les petites pieces hors de portée des enfants.
  Ne pas laisser les enfants jouer avec les petites pièces.

AVERTISSEMENT - Risque d'empoisonnement!

L'ingestion de lessive et de produit d'entretien risque de provoquer un empoisonnement.

• Consultez unmedicine en cas d'ingestion accidentelle.
• Rangez la lessive et les produits d'entretien hors de portée des enfants.

AVERTISSEMENT - Risque d'explosion!

Si le linge a eté prétraité avec des produits de nettoyage contenant des solvants, cela peut provoquer une explosion dans l'appareil.

Rincez soigneusement le linge prétraité à l'eau avant de le la-ver.

PRUDENCE - Risque de blessure!

Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser.

Ne montez et ne grimpez pas sur l'appareil.

Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer.

• Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil.
  Ne déposezaucun objet sur le hublot de l'appareil.

Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains.

• Patientez jusqu'à l'arrêt complet du tambour avant demettre les mains dedans.

PRUDENCE - Risque de brûlure !

Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

Ne touchez jamais le liquide de lavage chaud.

PRUDENCE - Risque de brûlures chimiques!

Si vous ouvrez le bac à produits, la dessive et les produits d'entretien peuvent vous éclabousser. Un contact avec les yeux ou la peau peut entraîner des irritations.

En cas de contact avec de la lessive ou des produits d'entretien, rincez-vous abondament les yeux ou la peau à l'eau claire.
- Consultez unmedicine en cas d'ingestion accidentelle.
- Rangez la lessive et les produits d'entretien hors de portée des enfants.

1.6 Nettoyage et entretien sûrs

Lors du nettoyage et de l'entretien de l'appareil, respectez les consignes de sécurité.

AVERTISSEMENT - Risque d'électrocution!

Les réparations non conformes sont dangereuses.

Seul un personnel dûment qualifié peut entreprises des réparations sur l'ordinateil.
Seules des pieces de rechange d'origine peuvent etre utilisées pour réparer l'appareil.

fr Sécurité

Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appeareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

L'infiltration d'humidité peut occasionner un choc électrique.

• Ne pas utiliser de nettoyeur vapeur ou haute pression, detuyaux ou de douchettes pour nettoyer l'appareil.

AVERTISSEMENT - Risque de blessure!

L'utilisation de pieces de rechange et d'accessoires non d'origine est dangereuse.

Utilisez uniquement des pieces de rechange d'origine et des accessoires d'origine du fabricant.

AVERTISSEMENT - Risque d'empoisonnement!

L'utilisation de produits de nettoyage contenant des solvants peut conduire des vapeurs toxiques.

N'utilisez pas de produits de nettoyage contenant des solvants.

2 Prévention des dégats matériels

Respectez ces instructions afin d'évierter d'endommager les biens et l'appareil.

ATTENTION!

Un dosage incorrect de l'assouplissant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil.

Respectez les recommandations de dosage lessiviel du fabricant. Le dépassement de la quantité de charge maximale alteré le fonctionnement de l'appareil.
Respectez la quantité de charge maximale pour chaque programme et ne la dépassez pas. "Programmes", Page 24

En vue de son transport, l'appareil a ete securise avec des cales de transport. Les cales de transport qui ne sont pas enlevees peuvent entrainer des dommages matériels ou endommager l'appareil.

Avant la mise en service, retirez complètement toutes les cales de transport et conservez-les dans un endroit sur.
Avant chaque transport, mettez en place toutes les cales de transport afin d'eviter tout dommage du au transport.

Le branchement non conforme du flexible d'arrivée d'eau peut entraîner des dommages matériels.

• Serrez les vis à la main sur l'arrivée d'eau.
  Si possible, raccordez le flexible d'arrivée d'eau directement et sans éléments de fixation supplémentaires tels qu'un adaptateur, une rallonge, une soupape ou autre.
  Veillez à ce que le diamètre interieur du robinet d'arrivee d'eau soit d'au moins 17 mm.

• Vérifiez que la longueur du filetage sur le raccord au robinet d'eau soit d'au moins 10 mm.

Une pression de l'eau trop faible ou trop élevé peut gérer le fonctionnement de l'appareil.

Assurez-vous que la pression d'eau au niveau de l'alimentation en eau est comprise entre 100kPa (1 bar) minimum et 1000kPa (10 bars) maximum.
Si la pression hydraulique excede la valeur maximale indiquée, une vanne de réduction de pression entre le raccord d'eau potable et le kit de tuyaux de l'appareil doit être installée.
- Ne raccordez pas l'appareil au mitigeur d'un chauffe-eau accumulateur.

Les tuyaux d'eau modifiés ou endommages peuvent provoquer des dégats matériels ou endommager l'appeil.

Veillez à ne jamais plier, écraser, modifier ou couper les tuyaux d'eau.
Utilisez uniquement les tuyaux d'eau fournis ou les tuyaux de rechange d'origine.
- Ne réutilisez jamais des tuyaux d'eau usages.

L'utilisation de l'appareil avec de l'eau sale ou trop chaude peut provoquer des dégats matériels.

Utilisez l'appareil uniquement avec de l'eau potable froide.

Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.

• Ne pas utiliser de produits de nettoyage agressifs ou récurants.
  N'utilisez pas de nettoyants fortement alcoolisés.
• Ne pas utiliser de tampon en paille métallique ni d'éponce à dos récurant.

fr Protection de l'environnement et économies d'énergie

Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide.
En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de dessive, de brouillard de pulverisation ou de résidus.

3 Protection de l'environnement et économies d'énergie

3.1 Élimination de l'emballage

Les emballages sont ecologiques et recyclables.

• Veuillez éliminer les pieces déta-chées après les avoir triées par matière.

Eliminez l'emballage en respectant l'environnement.

3.2 Économiser de l'énergie et des ressources

Si vous respectez ces consignes,
votre apparéil consommera moins de
courant et d'eau.

Utiliser des programmes à basses températures et des temps de l'avage plus longs et exploiter la quantité de charge maximale.

• La consommation d'énergie et de l'eau est alors la plus efficace.

la lessive en fonction du degré desalissure du linge.

• Une plus petite quantité de dessive est suffisante pour une salissure légère à normale. Respectez la recommandation de dosage lessiviel du fabricant de dessive.

Réduisez la température de lavage pour le linge légarement et normalement sale.

• A température plus BASSE, l'apparil consomme moins d'énergie. Des températures plus basses que celles indiquées sur l'étiquette d'entretien sont également suffisantes pour une salissure légère à normale.

Réglez la vitesse d'essorage maxi-male si le linge doit ensuite etre séché au seche-linge.

• Cela permet de raccourcir la durée du programme de sechage et de baisser la consommation d'énergie. Avec une vitesse d'essorage plus élevé, l'humidité résiduelle diminue dans le linge et le volume du bruit de l'essorage augmente.

Lavez le linge sans prélavage.

Le lavage avec prélavage prolonge la durée du programme et augmente la consommation d'énergie et d'eau.

L'appareil dispose d'une capacité variable automatique.

• La capacité variable automatique adapte la consommation d'eau et la durée du programme de façon optimale selon le type de textile et la charge de linge.

3.3 Mode économique d'énergie

Si vous n'utilise pas l'appareil pendant une période prolongée, il passe automatiquement en mode économique d'énergie.

Le mode économique d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.

4 Installation et branchement

4.1 Déballage de l'appareil

ATTENTION!

Les objets qui restent dans le tambour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent entraîner des dommages matériels ou endommager l'appareil.

Avant utilisation, retirez ces objets et les accessoires fournis du tambour.

1. Retirez entiement les emballages et les sachets de l'appareil.
   "Élimination de l'emballage", Page 12
2. Vérifiez que l'appareil ne présente pas de dommages visibles.
3. Ouvrez la porte de l'appareil. "Utilisation", Page 29
4. Retirez l'accessoire du tambour.
5. Fermer la porte de l'appareil.

4.2 Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pieces pour détector d'eventuels dégats dus au transport et pour vous assurer de l'intégrality de la livraison.

ATTENTION!

Des accessoires incomplets ou défectueux peuvent générer le fonctionnement de l'appareil, l'endommager ou entraîner des dommages matériels.

• Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux.
• Remplacez les accessoires appropriés avant de faire fonctionner l'appareil.

"Accessoires", Page 28

Remarque: Le bon fonctionnement de votre apparéil a été soignement contrôle à l'usine. Des traces d'eau peuvent subsister dans l' apparéil. Les traces disparaisent après le premier cycle de lavage.

La livraison comprend :

Lave-linge
Documents d'accompagnement
- Cales de transport → "Retrait des cales de transport", Page 14
Chapeaux de protection
Flexible d'arrivée d'eau → "Raccorder le flexible d'arrivée d'eau", Page 15

4.3 Exigences sur le lieu d'installation

A VERTISSEMENT

Risque d'électrocution!

L'appareil contient des pieces sous tension. Toucher des pieces sous tension est dangereux.

N'utilisez pas l'appareil sans la plaque de protection.

A VERTISSEMENT

Risque de blessure !

L'appareil peut basculer lorsqu'il est utilisé sur un socle.

Avant la mise en service, il est essentiel que les pieds de l'appareil soient fixés sur un socle à l'aide des pattes de retenue Page 28 du fabricant.

ATTENTION!

La presence d'eau résiduelle gelée dans l'appareil peut l'endommager.

N'installez et n'utilisez pas l'appareil dans des lieux exposés au risque de gel et/ou en plein air.

fr Installation et branchement

Si I'appareil est incline a plus de 40^ I'eau residuelle qu'il contient peut s'échapper et provoquer des dommages matériels.

Inclinez l'appareil avec précaution.
Transportez l'appareilABOUT.

Lieud'installation tion

Socle Fixez l'appareil à

l'aide de pattes de retenue Page 28.

Plancher en bois

Placez l'appareil sur une plaque de bois résistant à l'eau (epaisseur d'au moins 30 mm), fermement vissee au sol.

Coin cuisine Placez l'appareil

uniquement sous un plan de travail continu relié solidement aux armoires voisines. Largeur de niche requise : 60 cm.

Contre un mur Ne

coincez au

cun tuyau ni aucun cordon d'alimentation secteur entre le muret l'appareil.

4.4 Retrait des cales de transport

L'appareil est sécurisé pour le transport par des cales de transport à l'arrière de l'appareil.

Remarque: Conservez les vis des sécurités de transport et les douilles pour tout transport ultérieur.

"Insertion des cales de transport", Page 50

1. Dévissez les 4 vis des cales de transport à l'aide d'une clé à vis de calibre 13 (1)et retirez-les (2)

1. Retirez le cordon d'alimentation secteur du support.

1. Retirez les 4 douilles.

1. Remettez les 4 chapeaux de protection.

1. Poussez les 4 chapeaux de protection vers le bas.

4.5 Branchement de l'appareil

Raccorder le flexible d'arrivée d'eau

1. Raccordez le tuyau d'arrivée d'eau à l'appareil.

1. Raccordez le tuyau d'arrivée d'eau au robinet d'eau (26,4 mm = 3/4").

fr Installation et branchement

1. Ouvrez le robinet d'eau avec précaution et vérifiez que les raccords sont étanches.

Types de raccordement à l'évacuation de l'eau

Ces informations vous aident à rac-corder cet apparéil à l'évacuation de l'eau.

ATTENTION!

Lors de la vidange, le tuyau d'évacuation d'eau est sous pression et peut se détacher du point de raccordement installé.

• Sécurisez le tuyau d'évacuation d'eau pour éviter tout desserrage involontaire.

Remarque: Respectez les hauteurs de pompage.

Les hauteurs de pompage sont les suivantes : minimum : 60 cm, maximum : 100 cm.

Siphon Fixez le point de

raccordement avec un collier de serrage (24-40 mm).

Lavabo Fixez le tuyau

d'évacuation d'eau à l'aide d'un coude Page 28 et sécurisez-le.

Tuyau en plastique avec manchon en caoutchouc

Fixez le tuyau d'évacuation d'eau à l'aide d'un coude → Page 28 et sécurisez-le.

4.6 Alignment de l'appareil

Pour réduire le bruit et les vibrations, et empêcher l'appareil de bouger, alignez correctement l'appareil.

1. Desserrez les contre-écrou dans les sens des aiguilles d'une montre à l'aide d'une clé à vis de calibre 17.

1. Pour aligner l'appareil, tournez les pieds de l'appareil. Vérifiez l'horizontalité avec un niveau à bulle.

Tous les pieds de l'appareil doivent reposer fermement sur le sol.

1. Serrez les contre-écrous contre le corps de l'appareil en vous servant d'une clé à vis de calibre 17.

Tenez fermement le pied de l'appareil et ne reglez pas la hauteur.

4.7 Raccordement électrique de l'ordinateil

Remarque: Voitre installation domestique electrique pour cet apparéil doit être conforme à la législation et aux règles de sécurité locales et doit inclure un disjoncteur de courant résiduel.

1. Branchez la fiche secteur du cordon d'alimentation de l'appareil dans une prise murale à proximé de l'appareil.

Les données de raccordement de l'appareil figurent dans les données techniques Page 53.

1. Assurez-vous que la fiche secteur soit correctement branchée.

5 Description de l'appareil

5.1 Apparel

Cette section contient une vue d'ensemble des composants de votre apparéil.

Selon le type d'appareil, les détails illustrés peuvent varier, par ex. la couleur et la forme.

1	Trappe d'entretien de la pompe d'évacuation → Page 36
2	Hublot
3	Bac à produits → Page 18
4	Bandeau de commande → Page 19
5	Tuyau d'évacuation d'eau → Page 16

6	Cordon d'alimentation secteur → Page 17
7	Cales de transport → Page 14

5.2 Bac à produits

Remarque: Respectez les indications des fabricants concernant l'utilisation et le dosage de la lessive et des produits d'entretien, ainsi que les

indications dans les descriptions des programmes.

"Programmes", Page 24

1 Compartiment II : produit les-siviel pour le lavage principal
2 Compartiment 品 produit as-souplissant
3 Compartiment I : produit lessi-viel pour le prélavage

5.3 Bandeau de commande

Le champ de commande vous permet de configurer toutes les fonctions de votre apparéil et vous donne des informations sur l'état de fonctionnement.

1 Programmes Page 24
2 Suggesteur de programme Page 29
3 Affichage Page 21
4 Touches

6 Avant la première utilisation

Préparez l'appareil pour l'utilisation.

6.1 Demarrage du cycle de la vage à vide

Votre apparéil a été soumis à des testsapprofondis avant de quitter l'usine. Pour eliminer I'eau résiduelle éventuellesment presente, effectuez un premier lavage sans linge.

1. Reglez le selecteur de programme sur Nettoyage tambour.
2. Fermez la porte.
3. Extrayez le bac à produits jusqu'en butée.
4. Versez environ 1 litre d'eau dans le compartment II.

1. Versez de la lessive en poudre toutes températures dans le compartment 11.

Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de dessive recommandée par le fabricant pour du linge légarement sale. N'utilise pas de dessive pour lainages ni pour linge délicat.

1. Enoncez le bac à produits.
2. Appuyez sur Départ / Pause Rajout de linge pour démarrer le programme.

L'écran affiche la durée restante du programme.
Apre's la fin du programme, l'affichage indique : "End".
8. Demarrez le premier cycle de la vage ou reglez le selecteur de programme sur Arret pour eteindre l'appareil.

"Utilisation", Page 29

7 Affichage

À l'écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d'information.

Exemples d'affichage

Affichage Dénomination en savoir plus
00:401	Durée du pro-gramme/temps restant du pro-gramme	Durée prévisionnelle du programme ou temps restant du programme en heures et minutes.
10h1	Fin dans	→ "Touches", Page 23
8,01	Recommendation de charge	Quantité de charge maximale en kg pour le programme sélectionné.
--- - 1200 Vitesse d'esso-rage	Vitesse d'essorage régée en tr/min. → "Touches", Page 230 : sans essorage final, uniquement vi-dange- -- : cuve pleine, sans vidange
* - 90 Température Température régée en °C. → "Touches", Page 23 (froid)
1 Exemple
Affichage Dénomination en savoir plus
Départ/pause Demarrer, annuler oumettre en pause un programme ■ s'allume: le programme est en cours d'exécution et peut être interrompu ou mis en pause. ■ clignote: le programme peut être lancé ou poursuivi.
--- Cuve pleine Statut du programme
End Fin de programme Statut du programme
Sécurité enfants ▪ s'allume: la sécurité enfants est acti-vee. ■ clignote: la sécurité enfants est activée et l'appareil a été utilisé. → "Désactivation de la sécurité enfants", Page 32
Prélavage Le prélavage est activé. → "Touches", Page 23
varioSpeed Lavage avec un temps réduit activé. → "Touches", Page 23
Rappel de nettoyage du tam-bour	clignote: tambour encrassé. Exécutez le programme Nettoyage tambour pour le nettoyage et l'entretien du tambour et de la cuve. → "Nettoyage tambour", Page 35
Hublot ▪ s'allume: le hublot est verrouillé et ne peut pas être ouvert. ■ clignote: le hublot n'est pas fermé. ■ éteint: le hublot est déverrouillé et peut être ouvert.
Robinet d'eau ▪ Aucune pression d'eau. ■ La pression d'eau est insuffisante.
E:35 / -10¹ Anomalie Code défaut, affichage défaut, signal.
Exemple

8 Touches

Différents réglages de programme sont disponibles selon le programme régle.

Touché Sélection en savoir plus
Départ / Pause Rajout de linge	démarrer annulermettre en pause	Démarrez un programme, annulez-le ou mettez-le en pause.
vario Speed • activer• désactiver		Activer ou désactiver la durée de programme raccourcie.Remarque: La consommation d'énergie augmente. Cela n'afecte pas le résultat du lavage.
Fin dans jusqu'à 24 heures Fixez la fin		du programme.La durée du programme est déjà comprise dans le nombre d'heures régèle.Après le démarrage du programme, la durée du programme s'affiche.
°C Temp. - 90 Adaptéz la température.		Température régée en °C.
Essorage - - - 1200 Pour adapter la vitesse d'essorage ou activer - - (arrêt cuve pleine).Vitesse d'essorage régée en tr/min.Si vous sélectionné - -, l'eau n'est pas vidangée à la fin du cycle de la-vage et l'essorage est désactivé. Le linge reste dans l'eau de rinçage.
3 sec. • activer• désactiver		→ "Sécurité enfants", Page 32
Prélavage • activer• désactiver		Pour activer ou désactiver le prélavage, par ex. pour laver du linge très sale.

9 Programmes

Remarque: Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme.

Coton Pour laver des textiles résistants en cotton, en lin et en tissu mélange. 8,0 5,01

Convient également comme programme court pour le linge normalement sale si vous activez vario Speed.

Réglage du programme :

90°C max.
1200 tr/min max.

Eco 40-60 Pour laver des textiles en coton, en lin et en tissu mélangié. 8,0

Remarque: Les textiles qui sont lavables de 40^ à 60^ telon leur symbole d'entretien peuvent être lavés ensemble.

L'efficacité de lavage correspond à la(Meilleure)
classe d'efficacité de lavage possible selon les exi
gences legales.

Pour ce programme, la température de lavage est automatiquement adaptée selon la quantité de charge afin d'obtenir une efficacité énergétique optimale avec la meilleure efficacité de lavage possible. La température de lavage ne peut pas être modifiée.

Réglage du programme :

Remarque: La température n'est pas régliable dans ce programme et est réglée automatiquement.

max.-°C
max. 1200 tr/min

Synthétiques Pour laver des textiles synthétiques et en tissu mélangé. 4,0

Réglage du programme :

60^ max.
1200 tr/min max.

Mix rapide Pour laver des textiles en coton, en lin, synthétiques et en tissu mélange. 4,0

Adapté au lavage de linge légèrement sale.

1 vario Speed activé
2 Lavage impossible

Programme Description charge
	max. (kg)
Réglage du programme : ■ max. 60 °C ■ max. 1200 tr/min
Délicat / Soie Pour laver des textiles délicats mais lavables en soie, en viscose ou en fibres synthétiques. Utilisez une lessive pour linge délicat ou pour la soie. Remarque : Lavez les textiles particulièrement frag- giles ou les textiles comportant des crochets, des oeillets ou des attaches dans le filt à linge. Réglage du programme : ■ max. 40 °C ■ max. 800 tr/min
Lingerie Pour laver des textiles particulièrement délicats la- vables en fibres synthétiques, soie et lycra, par exemple, des nuisettes en dentelle. Utilisez une lessive pour linge délicat. N'utilisez aucun produit assouplissant. Remarque : Lavez les textiles particulièrement frag- giles ou les textiles comportant des crochets, des oeillets ou des attaches dans le filt à linge. Réglage du programme : ■ max. 40 °C ■ max. 800 tr/min
Laine Pour laver des textiles en laine lavables à la main ou en machine, ou des textiles à fort pourcentage en laine. Afin d'éviter que le linge ne rétrécisse, le tambour déplace les textiles tout en douceur avec de longues pauses. Utilisez une lessive pour laine. Réglage du programme : ■ max. 40 °C ■ max. 800 tr/min
Rinçage Effectuez un rincege suivi d'un essorage et vidan- gez l'eau. Réglage du programme : max. 1200 tr/min
Essorage / Vi- dange Pour essorer et vidanger l'eau. Si vous souhaitez uniquement vidanger l'eau, acti- vez 0. Le linge n'est pas essoré.
1 vario Speed activé 2 Lavage impossible

Programme Description charge		max. (kg)
	Réglage du programme: max. 1200 tr/min
Hygiène Pour laver des textiles résistants en cotton, en lin et en tissu mélangé. Convient aux personnes allergiques et aux exi-gences élevées en matière d'hygiene. Remarque: Lorsque la température régée est atteinte, elle reste constante tout au long du proces-sus de lavage. Réglage du programme: ■ max. 60 °C ■ max. 1200 tr/min	6,5
Chemises Pour laver des chemises et chemisiers sans repas-sage en cotton, en lin, synthétiques ou en tissu mélangé. Remarque: Lavez les chemises et les chemisiers en soie ou les textiles délicats avec le programme Délicat / Soie. Réglage du programme: ■ max. 60 °C ■ max. 800 tr/min	2,0
Outdoor / Im-perméabiliser	Pour laver des textiles tous temps et de plein air avec technologie à membrane et protection hydro-phobe. Adapté à un lavage suivi d'une imperméabilisation. Utilisez une lessive pour textiles de plein air. Utilisez un produit imperméabilisant ajusté au lavage en machine. N'utilise aucune produit assouplissant. Versez la lessive pour les textiles de plein air dans le compartment Il du bac à produits et le produit imperméabilisant dans le compartment ® → "Bac à produits", Page 18 Traitez ensuite le linge conformément aux instruc-tions du fabricant. Réglage du programme: ■ max. 40 °C ■ max. 800 tr/min	1,0
Couleurs fon-cées	Pour laver des textiles fonçés et colorés en cotton et des textiles synthétiques, par ex. des jeans. Lavez toujours votre linge sur l'envers.	4,0
1 vario Speed activé
2 Lavage impossible
	Utilisez une lessive liquide. Réglage du programme: max. 40 °C max. 1200 tr/min
Nettoyage tam-bour	Pour nettoyer et entrenir le tambour. Utilisez le programme dans les cas suivants: avant la première utilisation en cas de lavage fréquent à une température de lavage de 40 °C et moins après une longue absence Utilisez une lessive en poudre toutes températures ou une lessive contenant un agent blanchissant. Utilisez la moitié de quantité de lessive pour dimi-nuer la formation de mousse. N'utilise aucun produit assouplissant. N'utilise pas de lessive pour lainages, textiles déli-cats ni de lessive liquide. Remarque: Lorsque vous n'avez pas utilisé de pro-gramme à 60 °C ou à des températures plus éle-vées depuis longtemps, l'afficheur de rappel pour le nettoyage du tambour clignote.	-2
Express 15/30 min	Pour laver des textiles en coton, synthétiques et en tissu mélangé. Programme bref pour petitslots de linge peu sales. La durée du programme est d'env. 30 minutes. Si vous souhaitez raccourcir la durée du pro-gramme à 15 minutes, activez vario Speed. La quantité de charge maximale diminue à 2,0 kg. Réglage du programme: max. 40 °C max. 1200 tr/min	4,0
1 vario Speed activé
2 Lavage impossible

10 Accessoires

Utilisez uniquement des accessoires d'origine. Ils ont ete specialement concus pour Youre appareil.

Remarque: Certains accessoires sont disponibles dans d'autres couleurs. Contactez le

"Service après-vente", Page 51.

	Utilisation Rétérence
Extension pour tuyau d'arrivée d'eau	Pour prolonger le tuyau d'arrivée d'eau froide ou le tuyau d'arrivée AquaS-top (2,50 m).	WZ10131
Pattes de retenue Améliorer la stabilité de l'appareil.		WX975600
Tuyau d'arrivée d'eau plus long	Pour remplaçer le tuyau d'arrivée d'eau standard par un tuyau plus long (2,20 m).	00353925
Coude Pour fixer le tuyau d'éva-cuation d'eau.		00655300
Insert pour lessive li-quine	Pour doser la lessive li-quine.	00637516
Étrier Placez l'appareil en position élevée afin de facili-ter son chargement et son déchargement.		WZWP20W

11 Linge

Remarque: Vous trouvez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matieres ou sur siemens-home.bsh-group.com.

11.1 Préparation du linge

ATTENTION!

Les objets restés dans le linge risquent d'endommager le tambour et le linge.

Avant le lavage, retirez tous les objets des poches.
Pour protégger votre apparéil et le linge, préparez le linge.

• videz les poches des vêtements

• à l'aide d'une Brosse, retirez les sable éventuellesment present dans toutes les poches et tous les revers,
  -fermez les housses de couette et les taires d'oreiller

• fermez les fermétures éclair, les velocros, les crochets et les oeillets
• nouez les ceintures en tissu, les lanières de tablier, etc. ou utilisez un filt à linge si nécessaire
• Attachez les cordelettes et les cordons avec des embouts fixes des capuches ou des pantalons
• retirez les crochets des rideaux et les rubans de plomb, ou utilisez un filt à linge
• utilisez un filet à linge pour les petites pieces de linge, par exemple des chaussettes d'en-fants
• certaines taches tenaces et incrustées peuvent nécessiter plusieurs lavages avant de disparaitre complètement
• lavez ensemble les petites et les grandes pieces de linge
• ne frottez pas les tâches récentes mais tamponnez-les avec de l'eau savonneuse
• Dépliez le linge et assouplissez-le ou respectez la description des programmes

12 Lessive et produit d'entretien

Remarques

• Vous trouvez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matieres ou sur siemens-home.bsh-group.com.

Respectez les informations sur la sécurité Page 4 et la prévention des dommages matériels Page 11.

Les informations du fabricant sur l'utilisation et le dosage se trouvent sur l'emballage.

Remarques

en cas de lessive liquide, utilisez uniquely des lessives liquides a ecoulement automatique
ne mélangez pas différentes dessives liquides
ne mélangez pas la lessive avec l'adoucissant
n'utilisez pas de produits stockés trop longtemps et fortement épaissis
- utilisez le colorant avec parcimone, le sel peut attaquer l'acier in-oxydable
n'utilisez aucun agent de décoloration dans l'appareil

13 Utilisation

Remarque : Vous trouvez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matieres ou sur siemens-home.bsh-group.com .

13.1 Mise sous tension de l'ordinateil

Condition:L'appareil est installé et raccordé correctement.

"Installation et branchement", Page 13

• Réglez le sélecteur sur un programme.

fr Utilisation

13.2 Réglage d'un programme

1. Tournez le sélecteur de programme sur le programme souhai-té. "Programmes", Page 24

2. Si vous le souhaitez, adaptez les réglages du programme. → "Adaptation des réglages d'un programme", Page 30

13.3 Adaptation des réglages d'un programme

Condition: Un programme est régle.
→ "Réglage d'un programme", Page 30

Adaptez les réglages du programme. "Touches", Page 23

Remarque: Les réglages du programme ne sont pas sauvégardés de façon permanente pour le programme.

13.4 Introduction du linge

Remarque: Pour éviter de froisser le linge, veuilles respecter la charge maximale du programme. "Programmes", Page 24

Conditions

Le linge est preparé et trié. → "Linge". Page 28
Le tambour est vide.
1. Ouvrez la porte.
2. Introduisez le linge dans le tambour.
3. Fermez la porte. Assurez-vous qu'aucun linge n'est coincidence dans la porte.

13.5 Doseur pour de la les-sive liquide

Si vous commandez le doseur comme accessoire, vous doivent l'utiliser.

1. Tirez le bac à produits jusqu'en butée.
2. Appuyez sur l'insert et retirez le bac à produits.

1. Mettez en place le doseur.

1. Réintroduisez le bac à produits.

13.6 Ajout de la lessive et du produit d'entretien

Remarques

N'utilisez pas le doseur pour les lessives liquides avec des lessives en gel, de la lessive en poudre, lorsque le prélavage est activé ou que vous reglez l'heure Fin dans.

Respectez les instructions relatives aux lessives et produits d'entretien Page 29.

1. Extrayez le bac à produits jusqu'en butée.
2. Versez la lessive.

"Bac à produits", Page 18

1. Si vous le souhaitez, versez du produit d'entretien.
2. Enonceze le bac à produits.

13.7 Départ du programme

Condition: Un programme est régle.
→ "Réglage d'un programme", Page 30

• Appuyez sur Départ / Pause Rajout de linge.
  Le tambour tourne et la charge est détectée (çala peut prendre jusqu'à 2 minutes), puis l'eau s'écoule.
  L'écran affiche la durée du programme ou l'heure Fin dans.
  ^+ Avec la fin du programme, l'affichage indique : "End".

13.8 Modifier la fonction Findans activée

Si vous avez regle la fonction Fin dans pour un programme differé, vous pouvez de nouveau modifier l'heure Fin dans avant le démarragedu programme.

Conditions

Le programme est régle. → "Réglage d'un programme", Page 30
La fonction Fin dans est reglee et activee. "Touches",Page 23

1. Appuyez sur Départ / Pause Rajout de linge. La fonction Fin dans activée est mise en pause.

2. Appuyez sur Fin dans jusqu'à ce que l'affichage indique l'heure Fin dans souhaitée.

3. Appuyez sur Départ / Pause Rajout de linge. La fonction Fin dans modifiée est activée.

13.9 Trempage

Remarque: Aucune lessive supplémentaire n'est nécessaire. Ensuite, le bain lessiviel sert aussi de bain de laavage.

1. Démarrez le programme.
2. Pourmettre en pause le programme,appuyez surDepart/Pause Rajout de linge après env. 10 minutes.
3. Pour poursuivre le programme, appuyez sur Départ / Pause Rajout de linge après la période de trempage souhaitation.

13.10 Rajout de linge

Après le démarrage du programme, vous pouvezPTRirer et ajouter du linge en fonction de I'etat du programme.

Condition: Un programme est dé-marré. "Départ du programme", Page 3

1. Appuyez sur Départ / Pause Rajout de linge.

L'appareil se met en pause.

Remarque: Si vous souhaitezrajouter du linge, respectez les conseils affichés. "Affichage",Page 22

1. Ouvrez la porte.
2. Rajouter ou retirer du linge.
3. Fermez la porte.
4. Appuyez sur Départ / Pause Rajout de linge.

13.11 Annulation d'un programme

1. Appuyez sur Départ / Pause Rajout de linge.

2. Ouvrez la porte de l'appareil. En cas de niveau d'eau et de tempérapure élevés, la porte de l'appareil reste verrouillée pour des raisons de sécurité.

3. En cas de température élevée, démarrez le programme Rinçage.

4. En cas de niveau d'eau élevé, démarrez le programme Essorage ou sélectionnez un programme adaptable pour la vidange. → "Programmes", Page 24

5. Retirez le linge.

"Retirer le linge", Page 32

13.12 Poursuite du programme en cas d'arrêt cuve pleine

Conditions

La fonction arrêt cuve pleine est activée. "Touches", Page 23
Le dernier cycle de rincage du programme regle est terminé et le linge baigne dans l'eau de rincage.
1. Reglez le programme Essorage ou un programme de vidange. "Programmes", Page 24
2. Appuyez sur Départ / Pause Rajout de linge.

13.13 Retirer le linge

1. Ouvrez la porte.
2. Retirez le linge du tambour.

13.14 Extinction de l'appareil

1. Reglez le selecteur de programme sur Arret

2. Fermez le robinet d'eau.

3. Essuyez le joint en caoutchouc et retirez les corps étrangers.

1. Laissez la porte de l'appareil et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.

14 Sécurité enfants

Protégéz votre apparéil contre tout actionnement accidentel des commandes.

14.1 Activation de la sécurité enfants

• Appuyez sur les deux touches = 3 sec. pendant environ 3 se
  condes.
  L'affichage indique
• Les éléments de commande sont bloqués.
• La sécurité enfants reste activé même après avoir étéint l'appareil et en cas de panne.

14.2 Désactivation de la sécurité enfants

Condition: Pour désactiver la sécurité enfants, l'appareil doit être allumé.

• Appuyez sur les deux touches 3 sec. pendant environ 3 se
  condes.

Pour ne pas annuler le programme en cours, le selecteur de programme doit être régle sur le programme initial.

s'eteint à l'affichage.

15 Réglages de base

Vouss pouvez modifier les réglages de base de votre apparéil en fonction de vos besoins.

15.1 Aperçu des réglages de base

Réglage de base	Position pro- gramme	Valeur Description
Vol. fin 2 0 (arrêt)		1 (faible)	Régler le volume sonore du signal à la fin du programme.
		2 (moyen)
		3 (fort)
		4 (très fort)
Vol. touche 3 0 (arrêt)		1 (faible)	Régler le volume sonore du signal lors de la seLECTION des touches.
		2 (moyen)
		3 (fort)
		4 (très fort)
Rappel de 4 nettoyage du tambour		On (marche)	Activez ou désactivez le rappel pour le nettoyage du tambour.
		OFF (ar- rêt)
Compteur pro- 5 gramme		421	Affichez le nombre de pro- grammes terminés.
1 Exemple

15.2 Modification des réglages de base

1. Reglez le selecteur de programme sur la position 1.

1. Appuyez sur la touche Départ / Pause Rajout de linge et réglez en même temps le sélecteur de programme sur la position 2.
   L'affichage indique la valeur actuelle.
2. Reglez le selecteur de programme sur la position souhaitation.
3. Pour modifier la valeur, appuyez sur Fin dans.
4. Pour enregistrer la modification, éteignez l'appareil.

16 Nettoyage et entretien

Pour que votre apparéil reste long-temps opérationnel, nettoyez-le et entretenez-le avec soin.

Remarque : Vous trouvrez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matieres ou sur siemens-home.bsh-group.com .

16.1 Nettoyage tambour

PRUDENCE Risque de blessure!

Le lavage en continu à basse température et le manque de ventilation de l'appareil peuvent endommager le tambour et provoquer des blessures.

Lavez regulierement a des températures d'au moins 60^ ou executez un programme de nettoyage du tambour.
Laissez l'appareil secher après chaque fonctionnement en laissant ouverts le hublot et le bac a produits.
- Executer le programme Nettoyage tambour sans linge avec une lesse sive en poudre toutes temperatures.

16.2 Nettoyage du bac à produits

1. Tirez le bac à produits jusqu'en butée.
2. Appuyez sur l'insert et retirez le bac à produits.

fr Nettoyage et entretien

1. Retirez l'insert de bas en haut.

1. Nettoyez et séchez le bac à produits et l'insert avec de l'eau et une Brosse.

1. Insérez l'insert et encliquetez-le.

1. Nettoyez l'ouverture pour le bac à produits.

1. Insérez le bac à produits.

16.3 Nettoyage de la pompe d'évacuation

Nettoyez la pompe d'évacuation en cas de dysfonctionnement, par ex. en cas d'obstruction ou de bruits de cliquetis.

Vidage de la pompe d'évacuation

1. Fermez le robinet d'eau.
2. Eteignez l'appareil.
3. Debranche la prise de l'appareil du secteur.
4. Ouvrez la trappe d'entretien et reti-rez-la.

1. Placez un écipient suffisamment grand sous l'ouverture.

1. Sortez le flexible de vidange de son support.

1. PRUDENCE - Risque de brû-lure! Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

2. Ne touchez jamais le liquide de la vage chaud.

Pour vidanger le liquide de lavagedans le recipient, retirez le bouchon.

1. Appuyez sur le bouchon de fermetre.

fr Nettoyage et entretien

1. Mettez le flexible de vidange en place dans le support.

Nettoyage de la pompe d'évacuation

Condition: La pompe d'évacuation est vide. Page 36

1. Sachant que la pompe d'évacuation peut encore contenir de l'eau résiduelle, dévissez soignement le couvercle de la pompe.

2. Les grosses salissures peuvent entrainer le colmatage de l'élément filtrant dans le carter de pompe. Retirez les salissures et retirez le contrôle.

1. Nettoyez le compartment interieur, le filetage du couvercle de la pompe et le carter de pompe.

Le couvercle de la pompe se compose de deux composants qui sont démontables pour le nettoyage.

1. Veillez à ce que la roue de battant de la pompe d'évacuation puisse tourner.

2. Insérez le couvercle de la pompe.

Assurez-vous que les composants du couvercle de la pompe sont correctement montés.

1. Fermez le couvercle de la pompe jusqu'en butée.

La poignée du couvercle de la pompe doit se trouver à la verticale.

1. Insérez la trappe d'entretien et fermez-la.

Avant le prochain lavage

Pour éviter, lors du lavage suivant, que de la lessive inutilisée ne s'écoule dans l'écoulement, exécutez le programme Vidange après avoir vide la pompé d'évacuation.

1. Ouvrez le robinet d'eau.
2. Branchez la fiche dans la prise de courant.
3. Mettez l'appareil sous tension.
4. Versez un litre d'eau dans le département II.
5. Sélectionnez un programme adapté pour la vidange. → "Programmes", Page 24

17 Dépannage

Vous pouvez corriger par vous-même les petits défauts de votre apparéil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.

AVENTISSEMENT

Risque d'électrocution!

Les réparations non conformes sont dangereuses.

Seul un personnel dûment qualifié peut entreprises des réparations sur l'appareil.
Seules des pieces de rechange d'origine peuvent etre utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet apparéil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplaçer.

Défaut Cause et dépannage

L'afficheur s'eteint et Le mode economie d'énergie est actif.
Départ / Pause Rajout Appuyez sur une touche quelconque.
de linge clignote. L'affichage s'allume de nouveau.

"E:30 / -80" Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.

• Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
  Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincide.
  Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.

La pompe d'évacuation est obstruée.
"Nettoyage de la pompe d'évacuation", Page 36

Le tuyau d'évacuation d'eau est raccordé trop haut.
- Installez le tuyau d'évacuation d'eau à une hauteur maximale de 1 m.

Le couvercle de la pompe de vidange n'est pas correctement assemblé.
- Assemblez correctement le couvercle de la pompe.

Le dosage de la lessive est trop important.

• Mesure immediate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartment de gauche (pas avec les vêtements de loisirs, de sport ni avec les duvets).

Défaut Cause et dépannage

"E:30 / -80" RÉduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.

Rallonge non autorisée montée sur le tuyau d'évacuation d'eau.

• Retirez toute rallonge non autorisée du tuyau d'évacuation d'eau.
  "Branchement de l'appareil", Page 15

Le couvercle de la pompe n'est pas complètement visse.

Assurez-vous que le couvercle de la pompe est visse dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se才知道a la verticale.

"E:36 / -25 / -26" La pompe d'évacuation est obstruée.

"Nettoyage de la pompe d'évacuation", Page 36.

"E:60 / -2B" Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour.

Répartissez à nouveau le linge dans le tambour.

Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour.

Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.

"E:30 / -10" et/ou la pression d'eau est faible.

Pas de solution possible.

Les filtres d'arrivée d'eau sont bouchés.

Nettoyez les filtres d'arrivée d'eau.

Le robinet d'eau est fermé.
Ouvrez le robinet d'eau.

Le tuyau d'arrivée d'eau est plié ou coincide.
Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pince.

Système de mesure du niveau d'eau défectueux.

Remarque: Avec ce message d'erreur, l'appareil lance un processus de vidange.

1. Patientez d'abord environ 5 minutes jusqu'à ce que le processus de vidange soit terminé.
2. Pour réinitialiser le message d'erreur, éteignez l'appeil.
3. Rallumez l'appareil.

Défaut Cause et dépannage
"E:30 / -10" et/ou 4. Si le message d'erreur réapparait,appelez le service après-vente. → "Service après-vente", Page 51
s'allume. La température est trop élevé. •Attendez que la température ait baisse. •→ "Annulation d'un programme", Page 32
	Le niveau d'eau est trop élevé. • Sélectionnez un programme adapté pour la v-dange. → "Programmes", Page 24
clignote. Le hublot n'est pas fermé. 1. Fermez le hublot. 2. Pour lancer le programme, appuyez sur Départ /Pause Rajout de linge. Du linge est coincé dans le hublot. 1. Ouvrez de nouveau le hublot. 2. Retirez le linge coincé. 3. Fermez le hublot. 4. Pour démarrer le programme, appuyez sur Départ /Pause Rajout de linge.
Tous les autres codes de défaut.	Dysfonctionnement • Apperez le service après-vente. → "Service après-vente", Page 51
"E:30/-20" Électrovanne défectueuse. • Apperez le service après-vente. → "Service après-vente", Page 51
	Le dosage de la lessive est trop important. •Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
	De l'eau a été rajoutée. • Ne versez pas d'eau supplémentaire dans l'appareil pendant qu'il fonctionne.
L'appareil ne fon-c-tionne pas.	La fiche secteur du cordon d'alimentation secteur n'est pas branchée. • Branchez l'appareil au réseau électrique.
	Le fusible dans le coffret à fusibles s'est déclenché. • Vérifiez le fusible dans le boîtier à fusibles.
	L'alimentation électrique est tombée en panne. • Vérifiez si l'éclairage du compartment ou d'autres appareils dans la pierce.
Le programme ne dé-marre pas.	Vous n'avez pas appuyé sur Départ / Pause Rajout de linge. • Appuyez sur Départ / Pause Rajout de linge.
	Le hublot n'est pas fermé. 1. Fermez le hublot. 2. Pour lancer le programme, appuyez sur Départ / Pause Rajout de linge.
	La sécurité enfants est active. • → "Désactivation de la sécurité enfants", Page 32
	Fin dans est activé. • Vérifiez si Fin dans est activé. → "Touches", Page 23
	Du linge est coincé dans le hublot. 1. Ouvrez de nouveau le hublot. 2. Retirez le linge coincé. 3. Fermez le hublot. 4. Pour démarrer le programme, appuyez sur Départ / Pause Rajout de linge.
Le hublot ne peut pas être ouvert.	- -- est activée. • Poursuivez le programme en appuyant sur Esso-rage ou sélectionnez Vidange et Départ / Pause Rajout de linge. → "Poursuite du programme en cas d'arrêt cuve pleine", Page 32
	La température est trop élevé. • Attendez que la température ait baisse. • → "Annulation d'un programme", Page 32
	Le niveau d'eau est trop élevé. • Sélectionnez un programme adapté pour la vi-dange. → "Programmes", Page 24
	Panne de courant. • Ouvrez le hublot à l'aide du déverrouillage de ses-cours. → "Déverrouillage de secours", Page 50
Le liquide de lavage n'est pas évacué.	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. • Nettoyez le tuyau de décharge et le tuyau d'évacua-tion d'eau.
Le liquide de lavage n'est pas évacué.	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincide. • Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	La pompe d'évacuation est obstruée. • → "Nettoyage de la pompe d'évacuation", Page 36
	- -- est activée. • Poursuivez le programme en appuyant sur Esso-rage ou Sélectionnez Vidange et Départ / Pause Rajout de linge. → "Poursuite du programme en cas d'arrêt cuve pleine", Page 32
	Le tuyau d'évacuation d'eau est raccordé trop haut. • Installez le tuyau d'évacuation d'eau à une hauteur maximale de 1 m.
	Le couvercle de la pompe de vidange n'est pas cor-rectement assemblé. • Assemblez correctement le couvercle de la pompe.
	Le dosage de la lessive est trop important. • Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du-vets). • Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
	Rallonge non autorisée montée sur le tuyau d'évacuation d'eau. • Retirez toute pallonge non autorisée du tuyau d'évacuation d'eau. → "Branchement de l'appareil", Page 15
	Le couvercle de la pompe n'est pas complètement visse. • Assurez-vous que le couvercle de la pompe est vis-se dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se couver à la verti-cale.
L'eau n'arrive pas. La dessive n'est pas ajou-tee.	Vous n'avez pas appuyé sur Départ / Pause Rajout de linge. • Appuyez sur Départ / Pause Rajout de linge.
	Les filtres d'accès d'eau sont bouchés.
L'eau n'arrive pas. La lessive n'est pas ajou-tee.	Nettoyez les filtres d'acciviée d'eau.
	Le robinet d'eau est fermé. Ouvrez le robinet d'eau.
	Le tuyau d'acciviée d'eau est pié ou coincide. Assurez-vous que le tuyau d'acciviée d'eau n'est ni coudé ni pince.
Démarrages répétitifs de l'essorage court.	Le système de contrôle anti-balourd compensé le balourd en répartissant plusieurs fois le linge. Il ne s'agit pas d'un défaut - aucune action nécessaire. Remarque : Lors de la charge, placez si possible les petites et les grandes pieces de linge ensemble dans le tambour. Les pieces de linge de tailles différentes se répartiront mistrés pendant l'essorage.
Le temps restant est modifié en cours de lavage.	Le déroulement du programme est optimisé électroni-quement. Cela peut conduire à la modification de la durée du programme. Il ne s'agit pas d'un défaut - aucune action nécessaire.
	Le système de contrôle anti-balourd compensé le balourd en répartissant plusieurs fois le linge. Il ne s'agit pas d'un défaut - aucune action nécessaire. Remarque : Lors de la charge, placez si possible les petites et les grandes pieces de linge ensemble dans le tambour. Les pieces de linge de tailles différentes se répartiront mistrés pendant l'essorage.
	Le système de contrôle de la mousse active un cycle de rincavage si la formation de mousse est trop impor-tante. Il ne s'agit pas d'un défaut - aucune action nécessaire.
L'eau n'est pas visible dans le tambour.	L'eau se trouve en dessous de la zone visible. Il ne s'agit pas d'un défaut - aucune action nécessaire. Ne versez pas d'eau supplémentaire dans l'appareil pendant qu'il fonctionne.
Le tambour fait des à-coups après le début du programme.	Cela est dû à un test moteur interne. Il ne s'agit pas d'un défaut - aucune action nécessaire.

Défaut Cause et dépannage
Il reste de l'eau dans le compartment &	L'insert du compartment est bouché. → "Nettoyage du bac à produits", Page 35
Vibrations et déplace-ment de l'appareil pendant l'essorage.	L'appareil n'est pas correctement aligné. → "Alignement de l'appareil", Page 16
	Les pieds de l'appareil ne sont pas fixés. • Fixez les pieds de l'appareil. → "Alignement de l'appareil", Page 16
	Les cales de transport ne sont pas retirees. → "Retrait des cales de transport", Page 14.
Le tambour tourne, l'eau n'y entre pas.	La détction de charge est active. • Il ne s'agit pas d'un défaut, aucune action requise. Remarque: La détction de charge peut durer jusqu'à 2 minutes.
Forte formation de mousse.	Le dosage de la lessive est trop important. • Mesure immédiate: mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis verse le tout dans le compartment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du-vets). • Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
La vitesse d'essorage élevée n'est pas at-teinte.	La vitesse d'essorage régée est trop faible. • Au prochain lavage, réglez une vitesse d'essorage plus élevé.
	Le système de contrôle anti-balourd compensé le balourd en réduisant la vitesse d'essorage. • Répartissez à nouveau le linge dans le tambour. Remarque: Placez si possible les petites et les grandes pieces de linge ensemble dans le tambour. Les pieces de linge de tailles différentes se répartiront mistroux pendant l'essorage. • Démarrez le programme Essorage.
Le programme d'esso-rage ne démarre pas.	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. • Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coince. • Assurez-vous que le tuyau de vidange et le tuyau d'acciviée d'eau ne sont ni coudés ni pincés.
Le programme d'esso-rage ne démarre pas.	Le système de contrôle anti-balourd a interrompu l'esso-rage car le linge était inégalement réparti dans le tambour.Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour.Les pièces de linge de tailles différentes se répartiront比较好 pendant l'essorage.Démarrez le programme Essorage.
Bruissement et sifflement.	L'eau est rincée sous pression dans le bac à produits.II ne s'agit pas d'un défaut - bruit de fonctionnement normal.
Bruits forts pendant l'essorage.	L'appareil n'est pas correctement aligné.→ "Alignement de l'appareil", Page 16
	Les pieds de l'appareil ne sont pas fixés.Fixez les pieds de l'appareil.→ "Alignement de l'appareil", Page 16
	Les cales de transport ne sont pas retirees.→ "Retrait des cales de transport", Page 14.
Bruits de cliquetis, cliquetis dans la pompe d'évacuation.	Un corps étranger s'est introduit dans la pompe d'éva-cuation.→ "Nettoyage de la pompe d'évacuation", Page 36
Bruit d'aspiration ryth-mique.	La pompe d'évacuation est active, le liquide de lavage est vidangié.II ne s'agit pas d'un défaut - bruit de fonctionnement normal.
Froissage. La vitesse d'essorage est trop élevé.Au prochain lavage, réglez une plus faible vitesse d'essorage.
		La quantité de charge est trop élevé.Réduisez la charge lors du prochain cycle de la-vage.
		Programme inadapté au type de textile.Sélectionnez le programme adapté au type de tex-tile.

Défaut Cause et dépannage
La lessive ou l'assouplissant goutte au ni-veau du joint extérieur et s'accumule sur le hublot ou dans le pliu du joint.	Trop de lessive/d'assouplissant dans le bac à produits.Lors du dosage de la lessive liquide et de l'assouplissant, respectez les repères dans le bac à produits et ne les surdosez pas.
Le résultat de l'esso-rage n'est pas satisfai-sant. Le linge est trop mouillé/trop humide.	La vitesse d'essorage réglée est trop faible.Au prochain lavage, réglez une vitesse d'essorage plus élevée.Démarrez le programme Essorage.
	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.Nettoyez le tuyau de décharge et le tuyau d'évacua-tion d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincide.Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour.Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.Démarrez le programme Essorage.
	Le système de contrôle anti-balourd condense le ba-lourd en réduisant la vitesse d'essorage.Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.Démarrez le programme Essorage.
Résidus de lessive sur le linge humide.	Les lessives peuvent containir des substances insol-lubes dans l'eau qui se déposent sur le linge.Démarrez le programme Rinçage.
Résidus de lessive sur le linge sec.	Les lessives peuvent containir des substances insol-lubes dans l'eau qui se déposent sur le linge.Brossez le linge après le lavage et le séchage.
De l'eau fuit par le tuyau d'arrivée d'eau.	Le tuyau d'arrivée d'eau n'est pas correctement/ferme-ment raccordé.1. Raccordez le tuyau d'arrivée d'eau correctement. → "Raccorder le flexible d'arrivée d'eau", Page 152. Resserrez la vis.
L'eau s'écoule du tuyau d'évacuation d'eau.	Le tuyau d'évacuation d'eau est endommagé.Remplacez le tuyau d'évacuation d'eau endomma-gé.
	Le tuyau d'évacuation d'eau n'est pas raccordé cor-rectement.Raccordez correctement le tuyau d'évacuation d'eau.→ "Types de raccordement à l'évacuation de l'eau", Page 16
Des odeurs se forment dans l'appa-reil.	L'humidité et les résidus de lessive peuvent favoriser la formation de bactéries.→ "Nettoyage tambour", Page 35Si vous n'utilise pas l'appareil, laissez le hublot et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.

fr Transport, stockage et élimination

17.1 Déverrouillage de sé-cours

Déverrouiller le hublot

Condition: La pompe d'évacuation est vide. Page 36

1. ATTENTION! Les fuites d'eau peuvent entraîner des dégats matériels.

N'ouvre pas le hublot lorsque de l'eau demeure visible au niveau du hublot.

À l'aide d'un outil, tirez le dispositif de déverrouillage de secours vers le bas puis relâchéz-le.

La fermetre du hublot est deverrouillée.

1. Insérez la trappe d'entretien et verrouillez-la en place.

2. Fermez la trappe d'entretien.

18 Transport, stockage et élimination

18.1 Démontage de l'appareil

Remarque : Vous trouvez de plus amples informations dans le manuel d'utilisation numérique en scannant le code QR figurant dans la table des matieres ou sur siemens-home.bsh-group.com .

1. Fermer le robinet d'eau.
2. Vider le flexible d'arrivee d'eau.
3. Eteignez l'appareil.
4. Debranchez la fiche de l'appareil du secteur.
5. Vidangez le bain lessiviel. "Nettoyage de la pompe d'évacuation", Page 36
6. Demontez les flexibles.

18.2 Insertion des cales de transport

Fixez l'appareil pour le transport avec les cales de transport afin d'éviter tout dommage.

1. À l'aide d'un tournevis, retirez les 4 chapeaux de protection.

Conservez les chapeaux de protection dans un endroit sur.

1. Montez les 4 cales de transport. Aidez-vous pour ce faire de la description "Retrait des cales de transport", Page 14 et procededans l'ordre inverse.

18.3 Remise en service de l'appareil

Pour plus d'informations, voir "Installation et branchement", Page 13 et "Demarrage du cycle de lavage a vide", Page 20.

18.4 Mettre au rebut un appareil usage

La destruction dans le respect de l'environnement permet de récapuerer de précieuses matières premières.

AVERTISSEMENT

Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et demettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
  En cas d'appareils usages, débranchez la fiche secteur du cable d'alimentation secteur, puis coupez ce dernier et détruirez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.
• Debrancher la fiche du cordon d'alimentation secteur.
• Couper le cordon d'alimentation secteur.
• Éliminez l'appareil dans le respect de l'environnement.

Vous trouvez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.

Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques etlectroniques usages (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des

appareils usages applicables dans les pays de la CE.

19 Service après-venture

Les pieces de rechange d'origine relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 14 ans à partir de la mise sur le marché de votre apparéil.

Remarque: Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuite.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre reven-deur ou consultez notre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du nombre de produit (E-Nr.) et du nombre de fabrication (FD) de votre apparéil. Vous trouvrez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.

19.1 Numéro de produit (ENr) et numéro de fabrication (FD)

Le numéro de série (E-Nr.) et le número de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.

Selon le modele,la plaquesignaletique se trouve:

sur le côté interieur du hublot.
- sur le côte interieur de la trappe d'entretien.
au dos de l'appareil.

fr Service après-vente

Pour retrouver rapidement les données de votre apparéil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.

20 Valeurs de consommation

Les informations suivantes sont fournies conformément au règlement de l'UE sur l'écoconception. Les valeurs données pour les programmes autres que Eco 40-60 sont approximatives et ont été déterminées conformément à la norme EN60456 en vigueur.

Programme Charg (kg)	Durée du programme (h:min)1	Conso mma-tion énergétique (kWh/cycle)1	Conso mma-tion d'eau (l/cycle)1	Tempé-rature maxi-male (°C) 5 min1	Vitesse d'esso-rage (tr/min)1	Humi-dité ré-si-duelle (%)1
Eco 40-602	8,0 3:26	1,035	69,0 42	1179	52,00
Eco 40-602	4,0 2:44	0,565	45,0 35	1200	52,00
Eco 40-602	2,0 2:17	0,205	26,0 23	1200	56,00
Coton 20 °C	8,0 3:23	0,360	88,0 24	1200	57,00
Coton 40 °C	8,0 3:23	1,200	88,0 44	1200	57,00
Coton 60 °C	8,0 3:23	1,550	88,0 59	1200	57,00
Coton 40 °C + Préavage	8,0 3:53	1,250	98,0 44	1200	57,00
Synthé-tiques 40 °C	4,0 2:28	0,820	63,0 44	1200	35,00
Mix ra-pide 40 °C	4,0 1:03	0,630	45,0 42	1200	55,00
Laine 30 °C	2,0 0:40	0,220	44,0 27	800	30,00

1 Les valeurs réelles peuvent varier de celles indiquées en fonction de la pression de l'eau, de sa durée et de la température d'entrée, de la température ambiente, du type et de la quantité de linge, ainsi que de son degré de salissure, de la lessive utilisée, des variations de l'alimentation électrique et des options choisis.
2 Programme de contrôle selon le règlement de l'UE sur l'éco-conception et le règlement de l'UE sur le label énergétique avec de l'eau floide (15^) .

21 Données techniques

Hauteur de l'ap- pareil	84,8 cm
Largeur de l'ap- pareil	59,8 cm

Profondeur de l'appareil	55,0 cm
Profondeur de l'appareil avec la portefermée	60,0 cm

fr Données techniques

Profondeur de l'appareil avec la porte ouverte	101,7 cm
Poids 67,6 kg
Charge de lingemaximale	8,0 kg
Tension secteur 220-240 V,50 Hz
Protection minimale de l'installation	10A
Puisance nomi-nale	2300 W
Puisance absorbée	Mode arrêt:0,12 WMode laissésur marche:0,50 W
Pression de l'eau	Minimum:100 kPa(1 bar)Maximum:1 000 kPa(10 bars)
Longueur du tuyau d'arrivée d'eau	150 cm
Longueur du tuyau d'évacuation d'eau	150 cm
Longueur du cor-don d'alimentation secteur	160 cm
Vouss trouverez de plus amples informations sur votre modèle sur Internet à l'adressehttps://eprel.ec.europa.eu/1. Cetteadresse Internet renvoie à la base dedonnées officielle des produits del'UE, EPREL. Veuillez suivre les instructions de la recherche de modèle.L'identifiant du modèle se base sur

les caractères precedant la barre oblique dans le numéro de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également couver l'identifant du modele sur la première ligne du label énergétique de l'UE.

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München,GERMANY

Fabrique par BSH Hausgeräte GmbH sous la licence de marque de Siemens AG
