Caractéristiques	Détails
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	16 programmes, dont éco, rapide, délicat, etc.
Dimensions (HxLxP)	84.5 x 60 x 59 cm
Poids	80 kg
Type de chargement	Frontal
Affichage	Écran LED
Système de sécurité	Protection contre les débordements, verrouillage enfant
Consommation d'eau	49 litres par cycle
Garantie	2 ans

FOIRE AUX QUESTIONS - iQ700 WM16XM70FR SIEMENS

Comment démarrer un cycle de lavage sur la SIEMENS iQ700 WM16XM70FR ?

Pour démarrer un cycle de lavage, chargez votre linge, ajoutez la lessive dans le tiroir approprié, sélectionnez le programme souhaité à l'aide du sélecteur de programme et appuyez sur le bouton 'Démarrer/Pause'.

Que faire si la machine à laver ne démarre pas ?

Vérifiez que la machine est branchée sur une prise fonctionnelle, que la porte est correctement fermée et qu'aucun programme n'est en pause. Si le problème persiste, consultez le manuel pour les codes d'erreur.

Comment nettoyer le filtre de la SIEMENS iQ700 WM16XM70FR ?

Pour nettoyer le filtre, débranchez la machine, ouvrez le panneau d'accès au filtre situé en bas à gauche, retirez le filtre, nettoyez-le sous l'eau courante et réinsérez-le correctement.

Quelle est la capacité de lavage de la machine ?

La SIEMENS iQ700 WM16XM70FR a une capacité de lavage de 9 kg, idéale pour les familles.

Comment résoudre un problème de bruit excessif pendant le lavage ?

Assurez-vous que la machine est bien de niveau et que les pieds sont correctement ajustés. Vérifiez également que le linge est correctement réparti dans le tambour.

La machine affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Cela peut indiquer un problème avec l'eau, le drainage, ou des pièces internes.

Comment programmer un départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur le bouton 'Départ différé' pour choisir l'heure de départ souhaitée, puis appuyez sur 'Démarrer/Pause'.

Est-ce que cette machine a une fonction de lavage rapide ?

Oui, la SIEMENS iQ700 WM16XM70FR propose une option de lavage rapide qui permet de réduire la durée du cycle de lavage pour les petites charges légèrement sales.

Comment vérifier si le tambour est bloqué ?

Pour vérifier si le tambour est bloqué, essayez de le faire tourner manuellement. Si vous sentez une résistance, cela peut indiquer un blocage. Contactez un technicien si nécessaire.

MODE D'EMPLOI iQ700 WM16XM70FR SIEMENS

fr Manuel d'utilisation et notice d'installation

Pour plus d'informations, veuillez vous reporter au Guide de l'utilisateur numérique.

1.1 Indications générales .... 4
1.2 Utilisation conforme...... 4
1.3 Restrictions du périmètre utilisateurs .... 4
1.4 Installation sécurisée.... 5
1.5 Utilisation sûre.... 7
1.6 Nettoyage et entretien sûrs ..... 9

2 Prévention des dégâts matériels .... 11

3 Protection de l'environnement et économies d'énergie ... 12

3.1 Élimination de l'emballage ..... 12
3.2 Économiser de l'énergie et des ressources.... 12
3.3 Mode économie d'énergie ..... 13

4 Installation et branchement..... 13

4.1 Déballage de l'appareil ..... 13
4.2 Contenu de la livraison ..... 13
4.3 Exigences sur le lieu d'installation.... 13

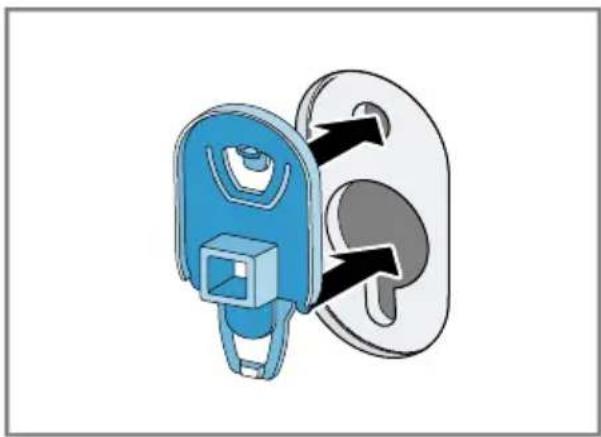

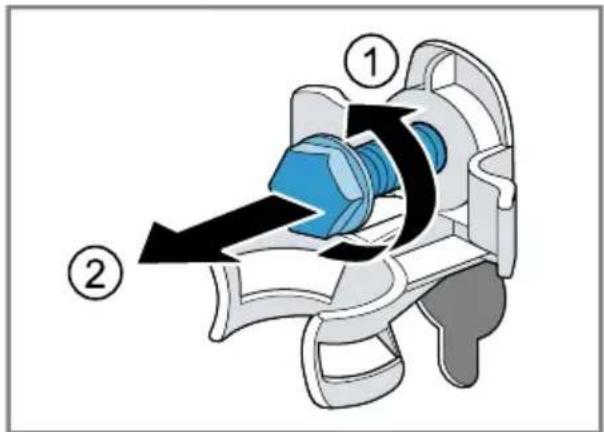

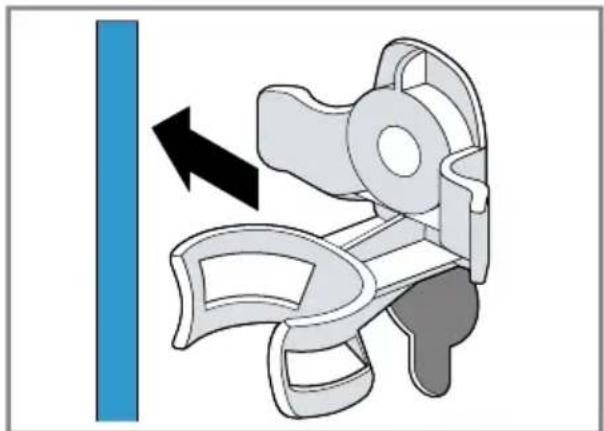

4.4 Retrait des cales de transport 14

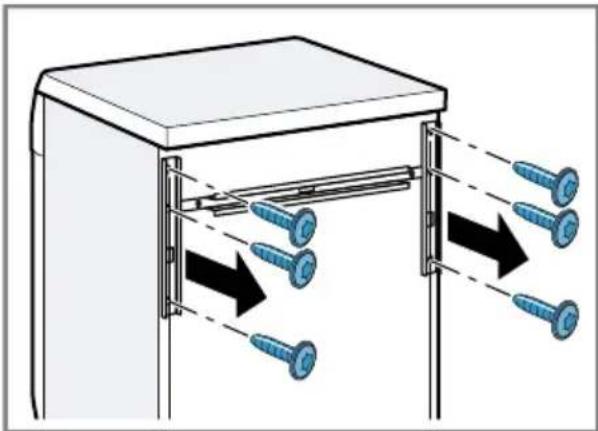

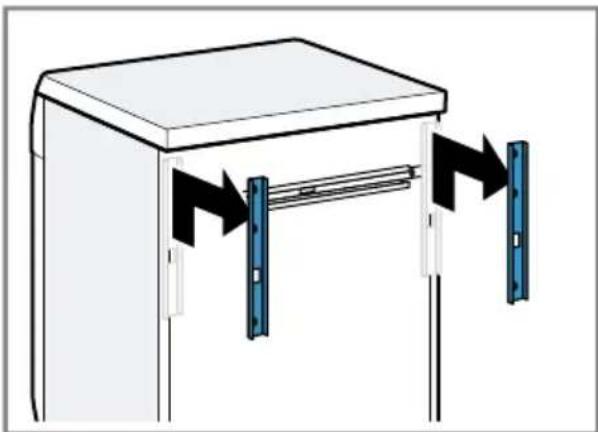

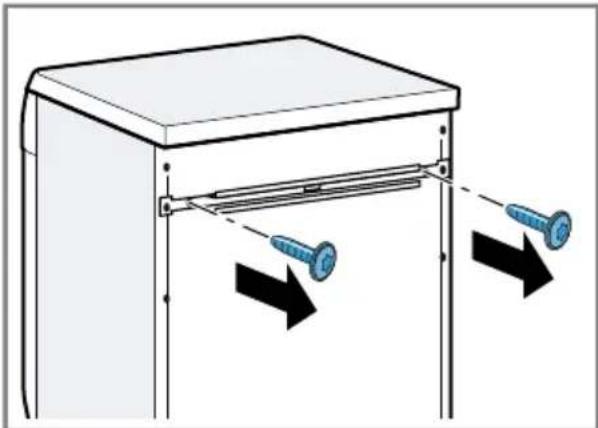

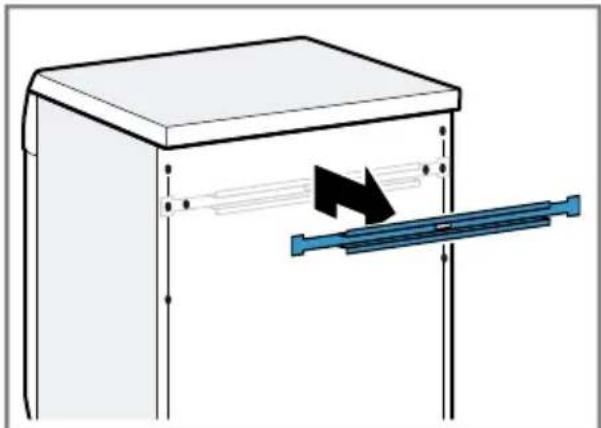

4.5 Démontage des sécurités de transport 16

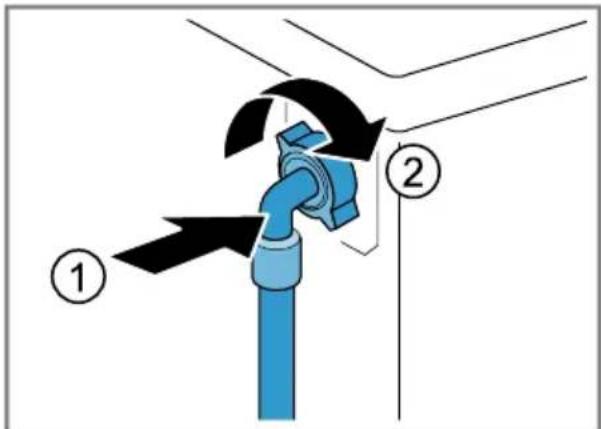

4.6 Branchement de l'appareil ..... 16

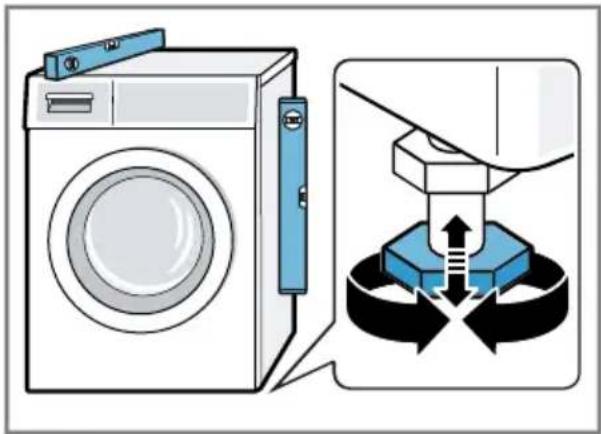

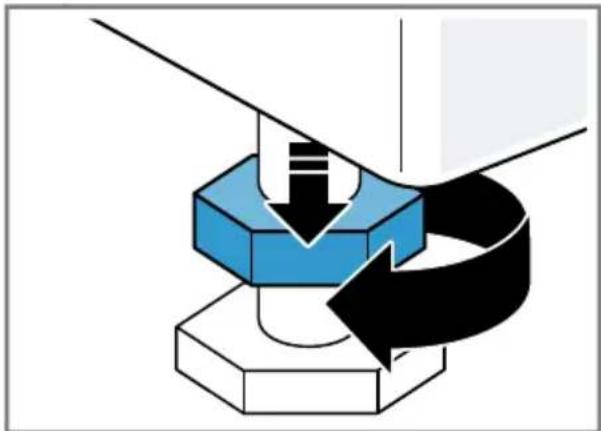

4.7 Alignement de l'appareil...... 17
4.8 Raccordement électrique de l'appareil.... 18

5 Description de l'appareil...... 19

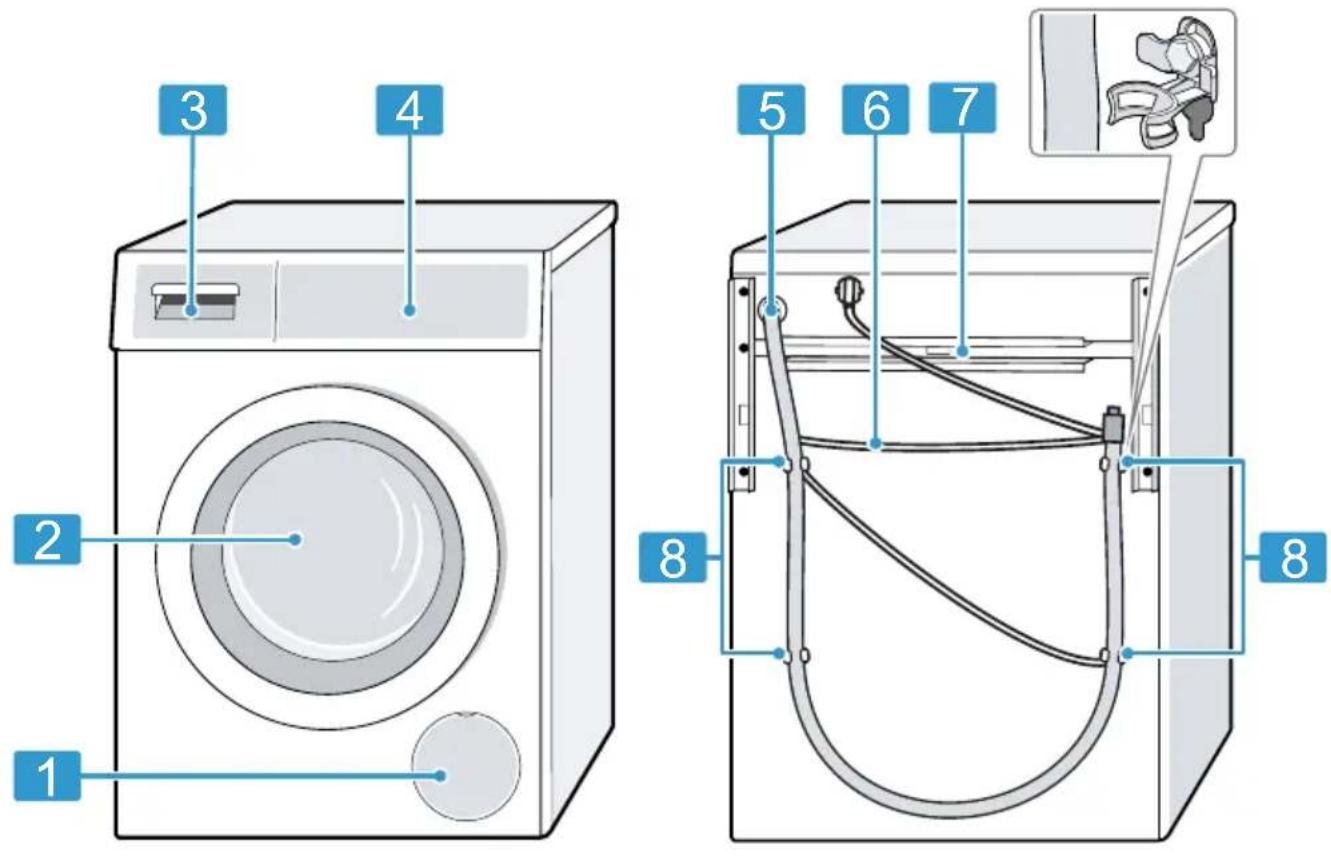

5.1 Appareil 19
5.2 Bac à produits.... 19
5.3 Bandeau de commande ..... 20

6 Avant la première utilisation .... 21

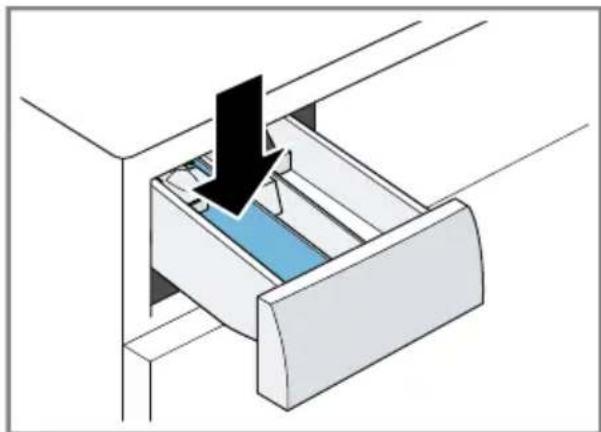

6.1 Démarrage du cycle de lavage à vide.... 21
7 Affichage 22
8 Touches 24
9 Programmes.... 26
10 Accessoires.... 30
11 Linge 30

11.1 Préparation du linge...... 30
12 Lessive et produit d'entre- tien 31
13 Utilisation 31

13.1 Mise sous tension de l'appareil.... 31
13.2 Réglage d'un programme ..... 31
13.3 Adaptation des réglages d'un programme.... 31
13.4 Introduction du linge ..... 31
13.5 Doseur pour de la lessive liquide.... 32

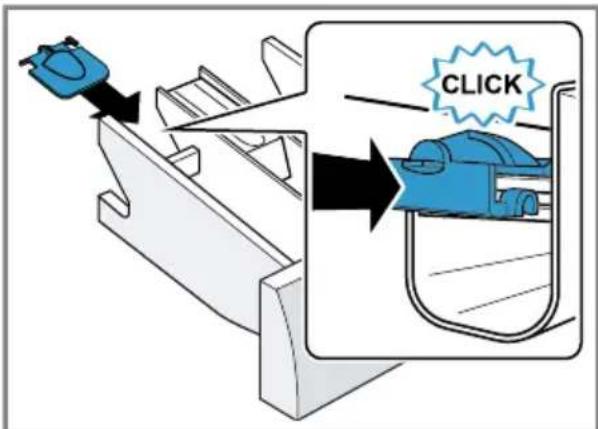

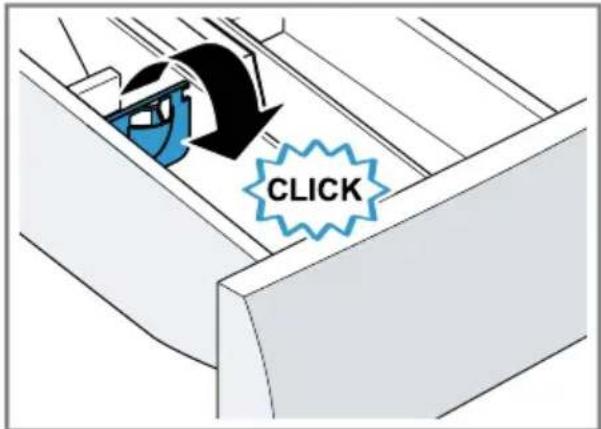

13.6 Utiliser le doseur pour de la lessive liquide.... 32
13.7 Ajout de la lessive et du produit d'entretien .... 32
13.8 Départ du programme...... 33
13.9 Rajout de linge 33
13.10 Annulation d'un pro- gramme 33
13.11 Poursuite du programme en cas d'arrêt cuve pleine... 33
13.12 Retirer le linge 33
13.13 Extinction de l'appareil ..... 33

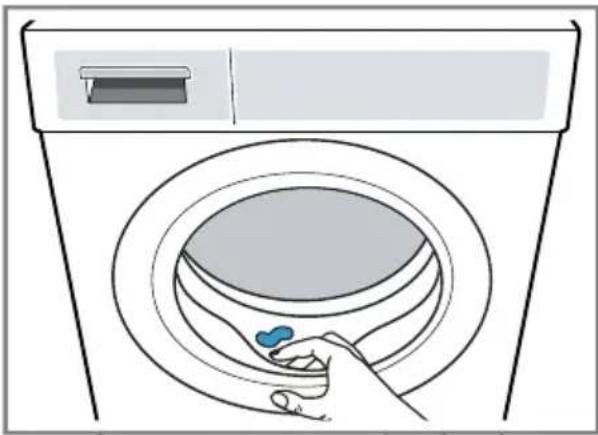

14 Sécurité enfants ...... 34

14.1 Activation de la sécurité enfants.... 34
14.2 Désactivation de la sécurité enfants.... 34

15 Réglages de base.... 35

15.1 Vue d'ensemble des ré- glages de base .... 35
15.2 Modification des réglages de base 36

16 Compteur d'usage.... 36

16.1 Appeler le compteur d'usage.... 36

17 Nettoyage et entretien ...... 36

17.1 Nettoyage tambour...... 36

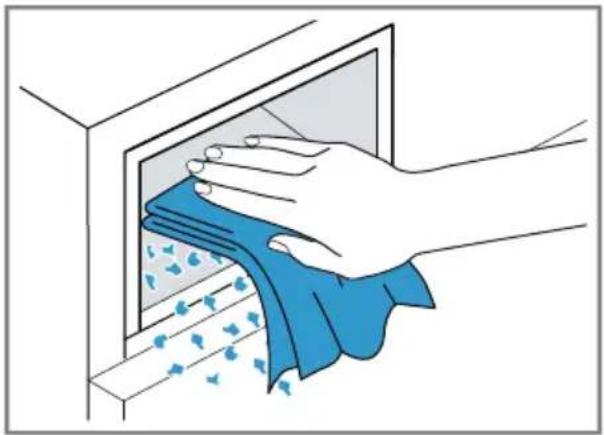

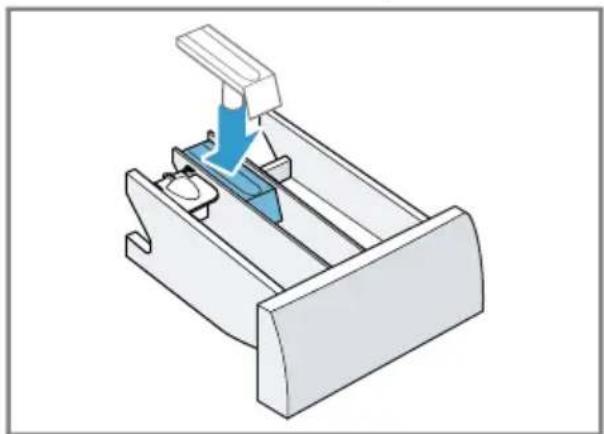

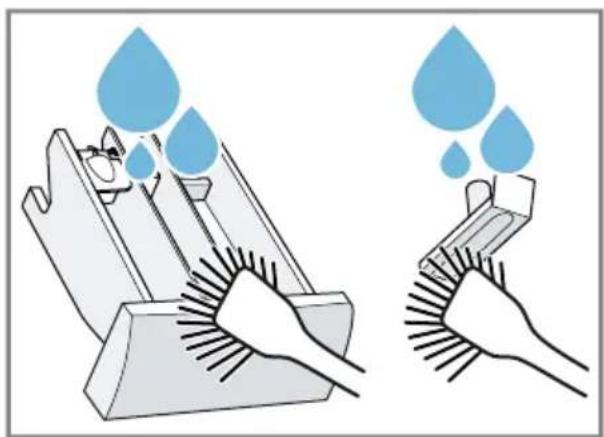

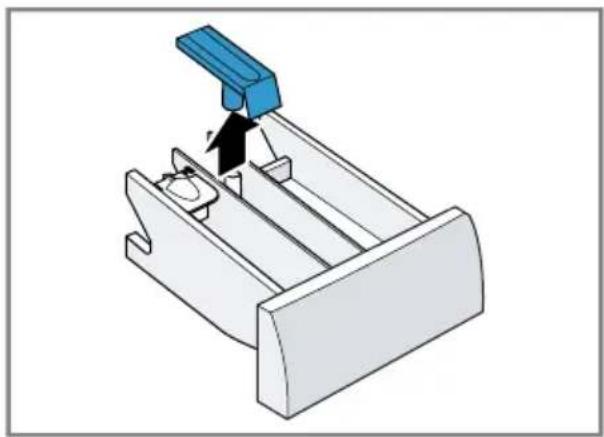

17.2 Nettoyage du bac à produits.... 36

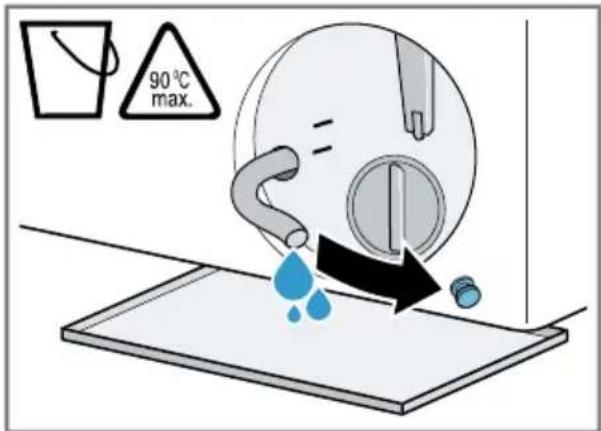

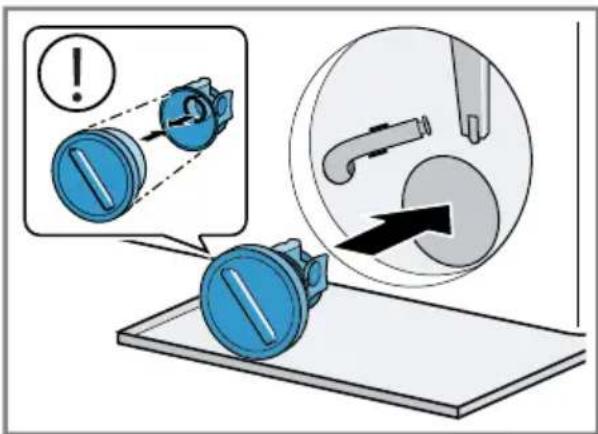

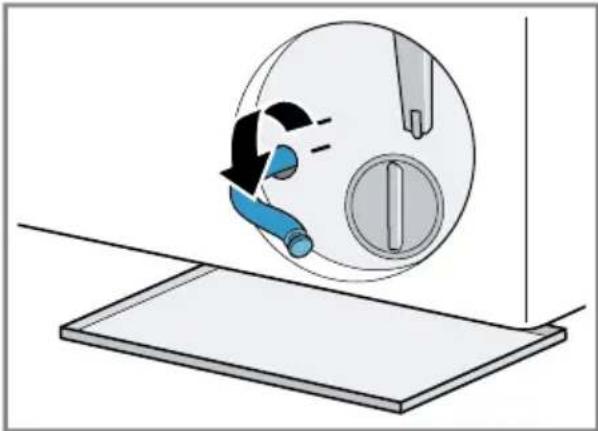

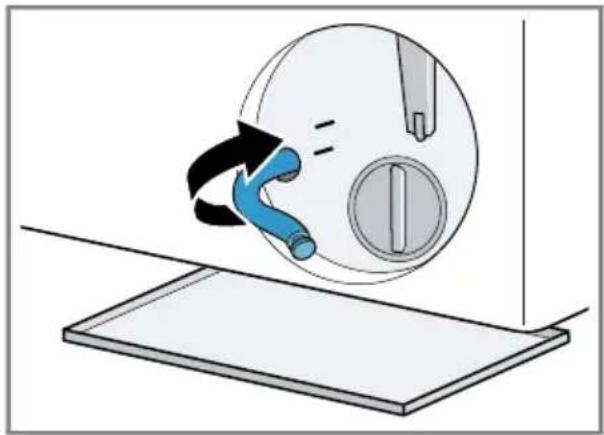

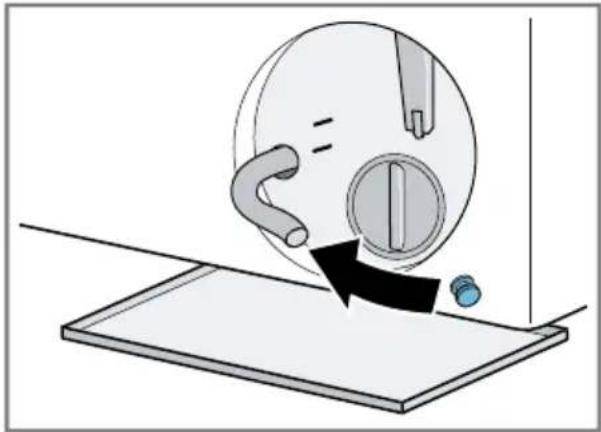

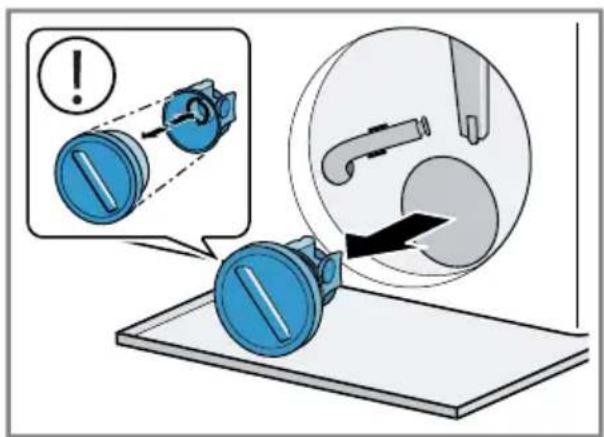

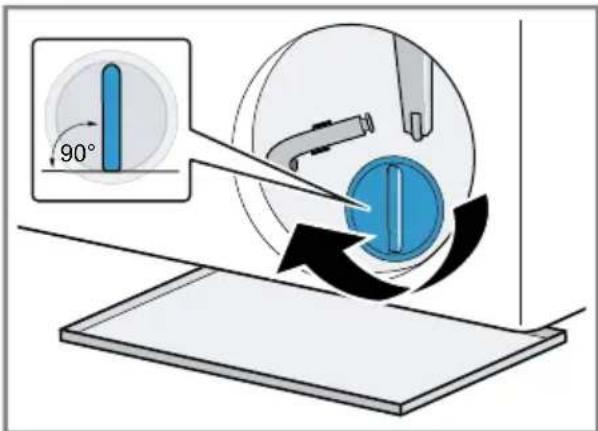

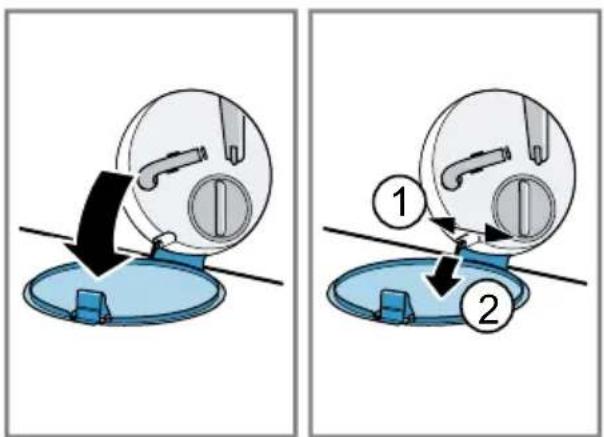

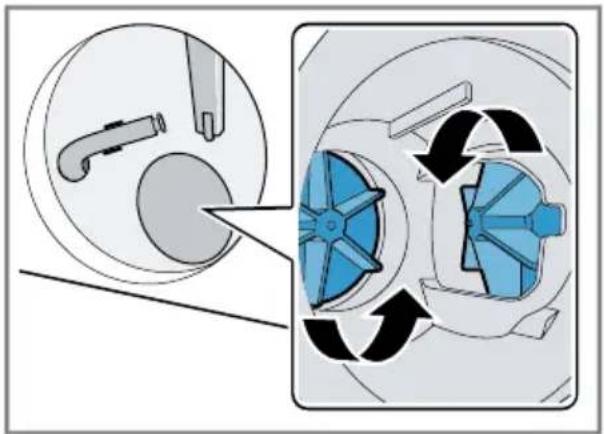

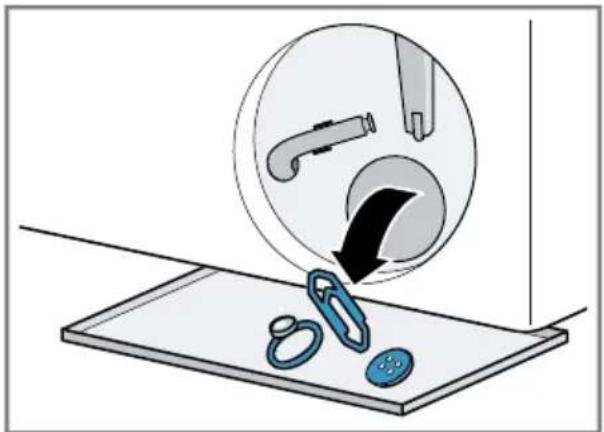

17.3 Nettoyage de la pompe d'évacuation 37

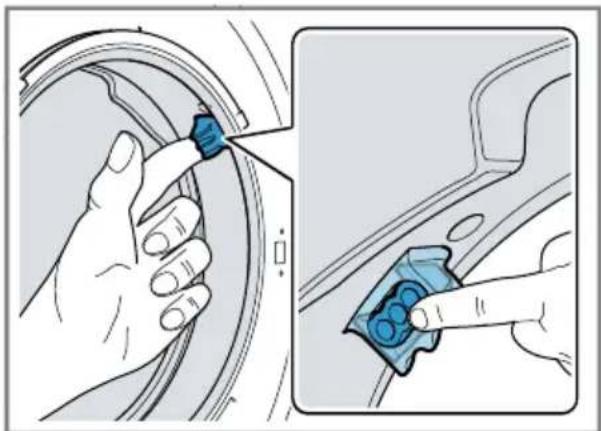

17.4 Nettoyer l'orifice d'entrée dans le joint en caoutchouc.. 40

18 Dépannage 41

18.1 Déverrouillage de secours .... 51

19 Transport, stockage et éli- mination.... 51

19.1 Démontage de l'appareil..... 51

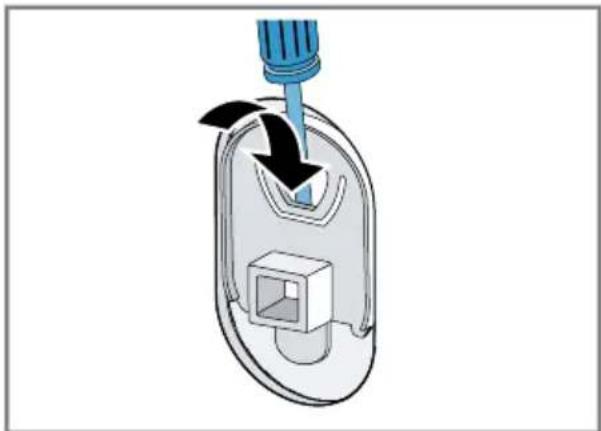

19.2 Insertion des cales de transport 51
19.3 Remise en service de l'appareil.... 51
19.4 Mettre au rebut un appareil usagé.... 52

20 Service après-vente 52

20.1 Numéro de produit (E-Nr) et numéro de fabrication (FD).... 52

21 Valeurs de consommation..... 54

22 Données techniques.... 54

1 Sécurité

Respectez les consignes de sécurité suivantes.

1.1 Indications générales

■ Lisez attentivement cette notice.
■ Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire.
- Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.

1.2 Utilisation conforme

Utilisez l'appareil uniquement :

■ pour laver des textiles lavables en machine et des lainages lavables à la main d'après l'étiquette.
■ avec de l'eau du robinet et des lessives et produits d'entretien du commerce, utilisables en machine.
■ pour un usage privé et dans les pièces fermées d'un domicile.
- jusqu'à une altitude maximale de 4000 m au-dessus du niveau de la mer.

1.3 Restrictions du périmètre utilisateurs

Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation sûre leur ait été enseignée et qu'ils aient compris les dangers qui en émanent.

Les enfants ne sont pas autorisés à jouer avec l'appareil.

Le nettoyage de l'appareil, et l'entretien par l'utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans surveillance.

Les enfants de moins de 3 ans et les animaux doivent être tenus à distance de l'appareil.

1.4 Installation sécurisée

⚠️ AVERTISSEMENT – Risque d'électrocution !

Les installations non conformes sont dangereuses.

Pour le raccordement et l'utilisation de l'appareil, respectez impérativement les indications figurant sur la plaque signalétique.
L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre.
- Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. L'installation doit avoir une section de câble suffisamment grande.
En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un seul type avec le symbole 📌
- N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande.
- Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être librement accessible ou, si un accès libre est impossible, un dispositif de sectionnement tous pôles doit être installé dans l'installation électrique fixe, conformément aux réglementations d'installation.
Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé.

Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.

- Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pièces chaudes de l'appareil.

▶ Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.

- Ne pliez, n'écrasez ou ne modifiez jamais le cordon d'alimentation.

⚠️ AVERTISSEMENT – Risque d'incendie !

Il est dangereux d'utiliser un cordon d'alimentation secteur avec une rallonge ou un adaptateur non autorisé.

▶ Ne pas utiliser de rallonge ni de bloc multiprise.
- Utiliser uniquement des adaptateurs et cordons d'alimentation secteur agréés par le fabricant.
- Si le cordon d'alimentation secteur est trop court et qu'aucun cordon d'alimentation plus long n'est disponible, contacter un électricien spécialisé pour adapter l'installation domestique.

⚠ AVERTISSEMENT – Risque de blessure !

Le soulèvement du poids élevé de l'appareil peut entraîner des blessures.

▶ Ne soulevez jamais seul l'appareil. Si cet appareil n'est pas installé correctement dans une colonne lave-linge/sèche-linge, il peut tomber.

• Empilez le sèche-linge sur un lave-linge uniquement à l'aide du kit de raccordement du fabricant du sèche-linge. Aucune autre méthode d'installation n'est autorisée.
• N'installez pas l'appareil dans une colonne de lave-linge/sèchelinge si le fabricant ne propose pas de kit de raccordement approprié.
• N'installez pas d'appareils de différents fabricants et de profondeurs et largeurs différentes dans une colonne de lave-linge/sèche-linge.
  ▶ Ne placez pas une colonne de lave-linge/sèche-linge sur un socle, les appareils peuvent basculer.

⚠ AVERTISSEMENT – Risque d'asphyxie !

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
  ▶ Ne jamais laisser les enfants jouer avec les emballages.

⚠️ PRUDENCE – Risque de blessure !

L'appareil peut vibrer ou bouger pendant le fonctionnement.

• Installez l'appareil sur une surface propre, plane et solide.
• Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle.

Il existe un risque de trébuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement.

- Disposez les flexibles et le cordon d'alimentation secteur de manière à éviter tout risque de chute.

Si l'appareil est déplacé par ses parties saillantes, telles que le hublot de l'appareil, les pièces peuvent se détacher.

▶ Ne déplacez pas l'appareil par ses parties frontales.

⚠️ PRUDENCE – Risque de coupure !

Vous risquez de vous couper en touchant les arêtes vives de l'appareil.

▶ Ne touchez pas les arêtes vives de l'appareil.
- Utilisez des gants de protection pour transporter et installer l'appareil.

1.5 Utilisation sûre

⚠️ AVERTISSEMENT – Risque d'électrocution !

Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.

▶ N'utilisez jamais un appareil endommagé.
- Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur.
Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement la fiche mâle du cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles et fermez le robinet d'eau.
▶ Appelez le service après-vente. → Page 52

L'infiltration d'humidité peut occasionner un choc électrique.

▶ Utiliser l'appareil uniquement dans des pièces fermées.
▶ Ne jamais exposer l'appareil à une forte chaleur ou humidité.

fr Sécurité

- Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.

⚠️ AVERTISSEMENT – Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
  En cas d'appareils usagés, débranchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruissez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

⚠ AVERTISSEMENT – Risque d'asphyxie !

Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.

▶ Conserver les petites pièces hors de portée des enfants.
▶ Ne pas laisser les enfants jouer avec les petites pièces.

⚠ AVERTISSEMENT – Risque d'empoisonnement !

L'ingestion de lessive et de produit d'entretien risque de provoquer un empoisonnement.

• Consultez un médecin en cas d'ingestion accidentelle.
• Rangez la lessive et les produits d'entretien hors de portée des enfants.

⚠️ AVERTISSEMENT – Risque d'explosion !

Si le linge a été prétraité avec des produits de nettoyage contenant des solvants, cela peut provoquer une explosion dans l'appareil.

- Rincez soigneusement le linge prétraité à l'eau avant de le la-ver.

⚠️ PRUDENCE – Risque de blessure!

Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser.

▶ Ne montez et ne grimpez pas sur l'appareil.

Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer.

▶ Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil.
▶ Ne déposez aucun objet sur le hublot de l'appareil.

Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains.

- Patientez jusqu'à l'arrêt complet du tambour avant de mettre les mains dedans.

⚠️ PRUDENCE – Risque de brûlure !

Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

▶ Ne touchez jamais le liquide de lavage chaud.

⚠️ PRUDENCE – Risque de brûlures chimiques !

Si vous ouvrez le bac à produits, la lessive et les produits d'entretien peuvent vous éclabousser. Un contact avec les yeux ou la peau peut entraîner des irritations.

• En cas de contact avec de la lessive ou des produits d'entretien, rincez-vous abondamment les yeux ou la peau à l'eau claire.
• Consultez un médecin en cas d'ingestion accidentelle.
• Rangez la lessive et les produits d'entretien hors de portée des enfants.

1.6 Nettoyage et entretien sûrs

⚠️ AVERTISSEMENT – Risque d'électrocution !

Les réparations non conformes sont dangereuses.

Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

fr Sécurité

L'infiltration d'humidité peut occasionner un choc électrique.

▶ Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.

⚠ AVERTISSEMENT – Risque de blessure !

L'utilisation de pièces de rechange et d'accessoires non d'origine est dangereuse.

▶ Utilisez uniquement des pièces de rechange d'origine et des accessoires d'origine du fabricant.

⚠ AVERTISSEMENT – Risque d'empoisonnement !

L'utilisation de produits de nettoyage contenant des solvants peut produire des vapeurs toxiques.

N'utilisez pas de produits de nettoyage contenant des solvants.

2 Prévention des dégâts matériels

ATTENTION!

Un dosage incorrect de l'assouplissant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil.

- Respectez les recommandations de dosage lessiviel du fabricant.

Le dépassement de la quantité de charge maximale altère le fonctionnement de l'appareil.

- Respectez la quantité de charge maximale pour chaque programme et ne la dépassez pas.

→ "Programmes", Page 26

En vue de son transport, l'appareil a été sécurisé avec des cales de transport. Les cales de transport qui ne sont pas enlevées peuvent entraîner des dommages matériels ou endommager l'appareil.

• Avant la mise en service, retirez complètement toutes les cales de transport et conservez-les dans un endroit sûr.
• Avant chaque transport, mettez en place toutes les cales de transport afin d'éviter tout dommage dû au transport.

Le branchement non conforme du flexible d'arrivée d'eau peut entraîner des dommages matériels.

• Serrez les vis à la main sur l'arrivée d'eau.
  Si possible, raccordez le flexible d'arrivée d'eau directement et sans éléments de fixation supplémentaires tels qu'un adaptateur, une rallonge, une soupape ou autre.
• Veillez à ce que le diamètre intérieur du robinet d'arrivée d'eau soit d'au moins 17 mm.
• Vérifiez que la longueur du filetage sur le raccord au robinet d'eau soit d'au moins 10 mm.

Une pression de l'eau trop faible ou trop élevée peut gêner le fonctionnement de l'appareil.

- Assurez-vous que la pression d'eau au niveau de l'alimentation en eau est comprise entre 100 kPa (1 bar) minimum et 1000 kPa (10 bars) maximum.

• Si la pression hydraulique excède la valeur maximale indiquée, une vanne de réduction de pression entre le raccord d'eau potable et le kit de tuyaux de l'appareil doit être installée.
• Ne raccordez pas l'appareil au mitigeur d'un chauffe-eau accumulateur.

Les tuyaux d'eau modifiés ou endommagés peuvent provoquer des dégâts matériels ou endommager l'appareil.

• Veillez à ne jamais plier, écraser, modifier ou couper les tuyaux d'eau.
• Utilisez uniquement les tuyaux d'eau fournis ou les tuyaux de rechange d'origine.
• Ne réutilisez jamais des tuyaux d'eau usagés.

L'utilisation de l'appareil avec de l'eau sale ou trop chaude peut provoquer des dégâts matériels.

- Utilisez l'appareil uniquement avec de l'eau potable froide.

Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil.

• Ne pas utiliser de produits de nettoyage agressifs ou récurants.
• N'utilisez pas de nettoyants fortement alcoolisés.
• Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant.
• Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide.

fr Protection de l'environnement et économies d'énergie

- En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de lessive, de brouillard de pulvérisation ou de résidus.

3 Protection de l'environnement et économies d'énergie

3.1 Élimination de l'emballage

Les emballages sont écologiques et recyclables.

- Veuillez éliminer les pièces déta-chées après les avoir triées par matière.

Eliminez l'emballage en respectant l'environnement.

3.2 Économiser de l'énergie et des ressources

Si vous respectez ces consignes, votre appareil consommera moins de courant et d'eau.

Utiliser des programmes à basses températures et des temps de lavage plus longs et exploiter la quantité de charge maximale.

√ La consommation d'énergie et de l'eau est alors la plus efficace.

Utilisez une programmation éco- nome.

Lorsque vous procédez à la programmation d'un programme, l'écran affiche la consommation attendue.

Dosez la lessive en fonction du degré de salissure du linge.

- Une plus petite quantité de lessive est suffisante pour une salissure légère à normale. Respectez la recommandation de dosage lessiviel du fabricant de lessive.

Réduisez la température de lavage pour le linge légèrement et normalement sale.

- À température plus basse, l'appareil consomme moins d'énergie. Des températures plus basses que celles indiquées sur l'étiquette d'entretien sont également suffisantes pour une salissure légère à normale.

Réglez la vitesse d'essorage maximale si le linge doit ensuite être séché au sèche-linge.

√ Cela permet de raccourcir la durée du programme de séchage et de baisser la consommation d'énergie. Avec une vitesse d'essorage plus élevée, l'humidité résiduelle diminue dans le linge et le volume du bruit de l'essorage augmente.

Lavez le linge sans prélavage.

√ Le lavage avec prélavage prolonge la durée du programme et augmente la consommation d'énergie et d'eau.

L'appareil dispose d'une capacité variable automatique.

√ La capacité variable automatique adapte la consommation d'eau et la durée du programme de façon optimale selon le type de textile et la charge de linge.

3.3 Mode économie d'énergie

Si vous n'utilisez pas l'appareil pendant une période prolongée, il passe automatiquement en mode économie d'énergie.

Le mode économie d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.

Si vous n'utilisez plus l'appareil, il s'éteint.

4 Installation et branche- ment

4.1 Déballage de l'appareil

ATTENTION!

Les objets qui restent dans le tambour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent entraîner des dommages matériels ou endommager l'appareil.

• Avant utilisation, retirez ces objets et les accessoires fournis du tambour.
• Retirez entièrement les emballages et les sachets de l'appareil.
  → "Élimination de l'emballage", Page 12
• Vérifiez que l'appareil ne présente pas de dommages visibles.
• Ouvrez la porte.
• Retirez l'accessoire du tambour.
• Fermez la porte.

4.2 Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégralité de la livraison.

ATTENTION!

Des accessoires incomplets ou défectueux peuvent gêner le fonctionnement de l'appareil, l'endommager ou entraîner des dommages matériels.

• Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux.
• Remplacez les accessoires appropriés avant de faire fonctionner l'appareil.
  → "Accessoires", Page 30

Remarque : Le bon fonctionnement de votre appareil a été soigneusement contrôlé à l'usine. Des traces d'eau peuvent subsister dans l'appareil. Les traces disparaissent après le premier cycle de lavage.

La livraison comprend :

■ Lave-linge
■ Documents d'accompagnement
■ Cales de transport → "Retrait des cales de transport", Page 14
■ Chapeaux de protection
■ Flexible d'arrivée d'eau → "Raccorder le flexible d'arrivée d'eau", Page 16

4.3 Exigences sur le lieu d'installation

AVERTISSEMENT

Risque d'électrocution !

L'appareil contient des pièces sous tension. Toucher des pièces sous tension est dangereux.

- N'utilisez pas l'appareil sans la plaque de protection.

AVERTISSEMENT

Risque de blessure !

L'appareil peut basculer lorsqu'il est utilisé sur un socle.

- Avant la mise en service, il est essentiel que les pieds de l'appareil soient fixés sur un socle à l'aide des pattes de retenue → Page 30 du fabricant.

ATTENTION!

La présence d'eau résiduelle gelée dans l'appareil peut l'endommager.

• N'installez et n'utilisez pas l'appareil dans des lieux exposés au risque de gel et/ou en plein air. Si l'appareil est incliné à plus de 40°, l'eau résiduelle qu'il contient peut s'échapper et provoquer des dommages matériels.
  ▶ Inclinez l'appareil avec précaution.
  ▶ Transportez l'appareil debout.

Lieu d'installation

Conditions

Socle Fixez l'appareil à

l'aide de pattes de retenue → Page 30.

Plancher en bois

Placez l'appareil sur une plaque de bois résistant à l'eau (épaisseur d'au moins 30 mm), fermement vissée au sol.

uniquement sous un plan de travail continu relié soli- dement aux ar- moires voisines. Largeur de niche requise : 60 cm.

Contre un mur Ne coincez au-

cun tuyau ni au- cun cordon d'ali- mentation sec- teur entre le mur et l'appareil.

4.4 Retrait des cales de transport

L'appareil est sécurisé pour le transport par des cales de transport à l'arrière de l'appareil.

Remarque : Conservez les vis des sécurités de transport et les douilles pour tout transport ultérieur.

→ "Insertion des cales de transport", Page 51

1. Dévissez les 4 vis des cales de transport à l'aide d'une clé à vis de calibre 13 ① et retirez-les .②

1. Retirez le cordon d'alimentation secteur du support.

1. Retirez les 4 douilles.

1. Remettez les 4 chapeaux de protection.

1. Poussez les 4 chapeaux de protection vers le bas.

Remarque : Pour installer les cales de transport dans l'appareil pour le transport, exécutez ces étapes dans l'ordre inverse.

fr Installation et branchement

4.5 Démontage des sécurités de transport

1. Desserrez et retirez les vis des sécurité de transport verticales à l'aide d'un tournevis T20.

1. Démontez les sécurités de transport.

1. Desserrez et retirez les vis des sécurités de transport horizontales à l'aide d'un tournevis T20.

1. Retirez la sécurité de transport.

4.6 Branchement de l'appareil Raccorder le flexible d'arrivée d'eau

1. Raccordez le tuyau d'arrivée d'eau à l'appareil.

1. Raccordez le tuyau d'arrivée d'eau au robinet d'eau (26,4 mm = 3/4").

3/4" min. 10 mm min. 17 mm

1. Ouvrez le robinet d'eau avec précaution et vérifiez que les raccords sont étanches.

Types de raccordement à l'évacuation de l'eau

Ces informations vous aident à rac- corder cet appareil à l'évacuation de l'eau.

ATTENTION!

Lors de la vidange, le tuyau d'évacuation d'eau est sous pression et peut se détacher du point de raccordement installé.

- Sécurisez le tuyau d'évacuation d'eau pour éviter tout desserrage involontaire.

Remarque : Respectez les hauteurs de pompage.

La hauteur de pompage maximale est de 100 cm.

Siphon Fixez le point de

raccordement avec un collier de serrage (24-40 mm).

Lavabo Fixez le tuyau

d'évacuation d'eau à l'aide d'un coude → Page 30 et sécurisez-le.

Tuyau en plastique avec manchon en caoutchouc ou avaloir d'égout

Fixez le tuyau d'évacuation d'eau à l'aide d'un coude → Page 30 et sécurisez-le.

4.7 Alignement de l'appareil

Pour réduire le bruit et les vibrations, et empêcher l'appareil de bouger, alignez correctement l'appareil.

1. Desserrez les contre-écrou dans le sens des aiguilles d'une montre à l'aide d'une clé à vis de calibre 17.

1. Pour aligner l'appareil, tournez les pieds de l'appareil. Vérifiez l'horizontalité avec un niveau à bulle.

Tous les pieds de l'appareil doivent reposer fermement sur le sol.

fr Installation et branchement

1. Serrez les contre-écrous contre le corps de l'appareil en vous servant d'une clé à vis de calibre 17.

Tenez fermement le pied de l'appareil et ne réglez pas la hauteur.

4.8 Raccordement électrique de l'appareil

Remarque : Votre installation domestique électrique pour cet appareil doit être conforme à la législation et aux règles de sécurité locales et doit inclure un disjoncteur de courant résiduel.

1. Branchez la fiche secteur du cordon d'alimentation de l'appareil dans une prise murale à proximité de l'appareil.

Les données de raccordement de l'appareil figurent dans les données techniques → Page 54.

1. Assurez-vous que la fiche secteur soit correctement branchée.

5 Description de l'appareil

5.1 Appareil

Cette section contient une vue d'ensemble des composants de votre appareil.

1 2 3 4 5 6 7 8

Selon le type d'appareil, les détails illustrés peuvent varier, par ex. la couleur et la forme.

1	Trappe d'entretien de la pompe d'évacuation → Page 37
2	Hublot
3	Bac à produits → Page 19
4	Bandeau de commande → Page 20
5	Tuyau d'évacuation d'eau → Page 17

6	Cordon d'alimentation secteur → Page 18
7	Sécurités de transport → Page 16
8	Cales de transport → Page 14

5.2 Bac à produits

Remarque : Respectez les indications des fabricants concernant l'utilisation et le dosage de la lessive et

fr Description de l'appareil

des produits d'entretien, ainsi que les indications dans les descriptions des programmes.

→ "Programmes", Page 26

1 2 3 4

1	Doseur pour de la lessive liquide→ "Doseur pour de la lessive liquide", Page 32
2	Compartiment II : produit lessiviel pour le lavage principal
3	Compartiment ✉ produit as-souplissant
4	Compartiment I : produit lessi-viel pour le prélavage et le trempage

5.3 Bandeau de commande

Le champ de commande vous permet de configurer toutes les fonctions de votre appareil et vous donne des informations sur l'état de fonctionnement.

1 2 1 3 4 3

1	Programmes → Page 26
2	Sélecteur de programme → Page 31
3	Touches

4

Affichage

6 Avant la première utilisation

Préparez l'appareil pour l'utilisation.

6.1 Démarrage du cycle de lavage à vide

Votre appareil a été soumis à des tests approfondis avant de quitter l'usine. Pour éliminer l'eau résiduelle éventuellement présente, effectuez un premier lavage sans linge.

1. Appuyez sur ① Le processus de mise en marche prend quelques secondes.
2. Réglez le programme Nettoyage tambour.
3. Fermez la porte.
4. Extrayez le bac à produits jusqu'en butée.
5. Versez de la lessive en poudre toutes températures dans le compartiment II.

Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de lessive recommandée par le fabricant pour du linge légèrement sale. N'utilisez pas de lessive pour lainages ni pour linge délicat.

1. Enfoncez le bac à produits.

2. Appuyez sur Départ/Pause Rajout de linge pour démarrer le programme.

√ L'écran affiche la durée restante du programme.
Après la fin du programme, l'affichage indique : -0-.

1. Démarrez le premier cycle de lavage ou appuyez sur ① pour éteindre l'appareil.

→ "Utilisation", Page 31

7 Affichage

À l'écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d'information.

Affichage Dénomination en savoir plus

0:401	Durée du pro-gramme/temps restant du pro-gramme	Durée prévisionnelle du programme ou temps restant du programme en heures et minutes.
10h1	Heure de fin du programme	→ "Touches", Page 24
10,01	Recommandation de charge	Quantité de charge maximale en kg pour le programme sélectionné.
1600 Vitesse d'esso-rage		Vitesse d'essorage réglée en tr/min.→ "Touches", Page 240 : sans essorage final, uniquement vi-dange☐ : cuve pleine, sans vidange
90 Température Température réglée en °C.→ "Touches", Page 24※ (froid)
↓	Prélavage Statut du programme
◇	Lavage Statut du programme
◇	Rinçage Statut du programme
◎	Essorage Statut du programme
-P- Pause Statut du programme
1 Exemple
Affichage Dénomination en savoir plus
-0- Fin de programme Statut du programme
	Sécurité enfants ■ s'allume : la sécurité enfants est activée.■ clignote : la sécurité enfants est activée et l'appareil a été utilisé.→ "Désactivation de la sécurité enfants", Page 34
	Sang Le type de tache est activé.
	Herbe Le type de tache est activé.
	Vin rouge Le type de tache est activé.
	Graisse/huile Le type de tache est activé.
	Consommation d'énergie	Consommation d'énergie pour le programme sélectionné.■ —: plus faible consommation d'énergie■ —: plus forte consommation d'énergie
	Consommation d'eau	Consommation d'eau pour le programme sélectionné.■ —: plus faible consommation d'eau■ —: plus forte consommation d'eau
	Détection de mousse	L'appareil a détecté trop de mousse.
	Hublot Le hublot est déverrouillé et peut être ouvert.
	Robinet d'eau	Aucune pression d'eau.La pression d'eau est insuffisante.
E:35 / -101	Défaut Code défaut, affichage défaut, signal.
1 Exemple

8 Touches

Différents réglages de programme sont disponibles selon le programme réglé.

Touche Sélection en savoir plus
Départ/Pause Rajout de linge	démarrerannulermettre en pause	Démarrez un programme, annulez-le ou mettez-le en pause.
varioSpeed activerdésactiver		Activer ou désactiver la durée de programme raccourcie.Remarque: La consommation d'énergie augmente. Cela n'affecte pas le résultat du lavage.
Sélectionner tache	Sélection multiple	Pour sélectionner le type de tache.La température, le mouvement du tambour et le temps de trempage sont adaptés au type de tache.
- Fin dans + jusqu'à 24 heures Définissez l'heure de fin du programme.La durée du programme est déjà comprise dans le nombre d'heures réglé.Après le démarrage du programme, la durée du programme s'affiche.
Température - 90 Adaptez la température.Température réglée en °C.
Essorage - 1600 Pour adapter la vitesse d'essorage ou activer arrêt cuve pleine).Vitesse d'essorage réglée en tr/min.Si vous sélectionnez l'eau n'est pas vidangée à la fin du cycle de lavage et l'essorage est désactivé. Le linge reste dans l'eau de rinçage.
1 (interrupteur principal)	allumeréteindre	Pour allumer ou éteindre l'appareil.
3 sec. (Sécurité enfants 3 Sec.)	activerdésactiver	→ "Sécurité enfants", Page 34
Essorage Sélection multiple		→ "Réglages de base", Page 35
Prélavage activerdésactiver		Pour activer ou désactiver le prélavage, par ex. pour laver du linge très sale.
Rinçage suppl.	■ activer■ désactiver	Activer ou désactiver un cycle de rinçage supplémentaire.Recommandé pour les peaux particulièrement sensibles ou dans les régions où l'eau est très douce.
Trempage	■ activer■ désactiver	Activer ou désactiver le trempage.Le linge repose longuement dans l'eau avant le lavage principal.Pour du linge particulièrement sale.
Repassage facile	■ activer■ désactiver	Activer ou désactiver le lavage avec la fonction d'antifroissage.Pour limiter le froissage du linge, le cycle et la vitesse d'essorage sont adaptés.Remarque: Le linge présente une humidité résiduelle plus élevée après le lavage. Pour réduire le froissage, pendez le linge directement après le lavage.

9 Programmes

Remarque : Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme.

Programme Description charge		max.(kg)
Coton Pour laver des textiles résistants en coton, en lin et en tissu mélangé.Convient également comme programme court pour le linge normalement sale si vous activez variospeed ≈1Réglage du programme :■ max. 90 °C■ max. 1600 tr/min		10,05,01
Eco 40-60 Pour laver des textiles en coton, en lin et en tissu mélangé.Remarque: Les textiles qui sont lavables de 40 °C à 60 °C selon leur symbole d'entretien peuvent être lavés ensemble.L'efficacité de lavage correspond à la meilleure classe d'efficacité de lavage possible selon les exigences légales.Pour ce programme, la température de lavage est automatiquement adaptée selon la quantité de charge afin d'obtenir une efficacité énergétique optimale avec la meilleure efficacité de lavage possible. La température de lavage ne peut pas être modifiée.Réglage du programme :Remarque: La température n'est pas réglable dans ce programme et est réglée automatiquement.■ max. - °C■ max. 1600 tr/min		10,0
Synthétiques Pour laver des textiles synthétiques et en tissu mélangé.Réglage du programme :■ 60 °C max.■ 1200 tr/min max.		4,0
Mix rapide Pour laver des textiles en coton, en lin, synthétiques et en tissu mélangé.Adapté au lavage de linge légèrement sale.		4,0
^1 varioSpeed ≈3Lavage impossible
	Réglage du programme:■ max. 60 °C■ max. 1600 tr/min
Délicat/Soie Pour laver des textiles délicats mais lavables en soie, en viscose ou en fibres synthétiques.Utilisez une lessive pour linge délicat ou pour la soie.Remarque:Lavez les textiles particulièrement fragiles ou les textiles comportant des crochets, des oeillets ou des attaches dans le filet à linge.Réglage du programme:■ max. 40 °C■ max. 800 tr/min	2,0
Laine Pour laver des textiles en laine lavables à la main ou en machine, ou des textiles à fort pourcentage en laine.Afin d'éviter que le linge ne rétrécisse, le tambour déplace les textiles tout en douceur avec de longues pauses.Utilisez une lessive pour laine.Réglage du programme:■ max. 40 °C■ max. 800 tr/min	2,0
powerSpeed 59' Pour laver des textiles en coton, en lin, synthétiques et en tissu mélangé.Adapté au linge légèrement et normalement sale.Résultat de lavage optimal en moins d'une heure.Réglage du programme:■ max. 40 °C■ max. 1400 tr/min	5,0
Rinçage Effectuez un rinçage suivi d'un essorage et vidangez l'eau.Réglage du programme : max. 1600 tr/min	-
Essorage/Vidange Pour essorer et vidanger l'eau.Si vous souhaitez uniquement vidanger l'eau, activez 0. Le linge n'est pas essoré.Réglage du programme : max. 1600 tr/min	-
^1 varioSpeed = Activé ^2 Lavage impossible
Hygiène Pour laver des textiles résistants en coton, en lin et en tissu mélangé.Convient aux personnes allergiques et aux exigences élevées en matière d'hygiène.Remarque:Lorsque la température réglée est atteinte, elle reste constante tout au long du processus de lavage.Réglage du programme:■ max. 60 °C■ max. 1600 tr/min		6,5
Outdoor/Imperméabiliser	Pour laver des textiles tous temps et de plein air avec technologie à membrane et protection hydrophobe.Adapté à un lavage suivi d'une imperméabilisation.Utilisez une lessive pour textiles de plein air.Utilisez un produit imperméabilisant adapté au lavage en machine.N'utilisez aucun produit assouplissant.Versez la lessive pour les textiles de plein air dans le compartiment II du bac à produits et le produit imperméabilisant dans le compartiment → "Bac à produits", Page 19Traitez ensuite le linge conformément aux instructions du fabricant.Réglage du programme:■ max. 40 °C■ max. 800 tr/min	1,0
Couleurs fon-cées	Pour laver des textiles foncés et colorés en coton et des textiles synthétiques, par ex. des jeans.Lavez toujours votre linge sur l'envers.Utilisez une lessive liquide.Réglage du programme:■ max. 40 °C■ max. 1200 tr/min	4,0
Nettoyage tambour	Pour nettoyer et entretenir le tambour.Utilisez le programme dans les cas suivants:■ avant la première utilisation■ en cas de lavage fréquent à une température de lavage de 40 °C et moins■ après une longue absence	-2
^1 varioSpeed = Activé ^2 Lavage impossible
	Utilisez une lessive en poudre toutes températures contenant un agent blanchissant. Mettez la lessive dans le compartiment Il pour le lavage principal.→ "Bac à produits", Page 19Utilisez la moitié de quantité de lessive pour dimi- nuer la formation de mousse.N'utilisez aucun produit assouplissant.N'utilisez pas de lessive pour lainages, textiles déli-cats ni de lessive liquide.
Express 15/30 min	Pour laver des textiles en coton, synthétiques et en tissu mélangé.Programme bref pour petits lots de linge peu sales.La durée du programme est d'env. 30 minutes.Si vous souhaitez raccourcir la durée du pro-gramme à 15 minutes, activez varioSpeed = 0 a quantité de charge maximale diminue à 2,0 kg.Réglage du programme :■ max. 40 °C■ max. 1200 tr/min	4,0
^1 varioSpeed = Activé ^2 Lavage impossible

10 Accessoires

Utilisez uniquement des accessoires d'origine. Ils ont été spécialement conçus pour votre appareil.

Remarque : Certains accessoires sont disponibles dans d'autres couleurs. Contactez le

→ "Service après-vente", Page 52.

	Utilisation Référence
Extension pour tuyau d'arrivée d'eau	Pour prolonger le tuyau d'arrivée d'eau froide ou le tuyau d'arrivée AquaStop (2,50 m).	WZ10131
Pattes de retenue Améliorer la stabilité de l'appareil.		WX975600
Coude Pour fixer le tuyau d'évacuation d'eau.		00655300
Insert pour lessive li-quide	Pour doser la lessive li-quide.	00605740
Étrier Placez l'appareil en position élevée afin de faciliter son chargement et son déchargement.		WZWP20W

11 Linge

11.1 Préparation du linge

ATTENTION!

Les objets restés dans le linge risquent d'endommager le tambour et le linge.

- Avant le lavage, retirez tous les objets des poches.

Remarque

En préparant votre linge, vous ménagez l'appareil et les textiles.

- À l'aide d'une brosse, retirez le sable et la terre

• Triez le linge par couleur et par textile en respectant les symboles d'entretien
  ■ fermez les fermetures éclair, les velcros, les crochets et les œillets
  ■ Attachez les ceintures en tissu, les lanières de tissu et les cordons
  ■ Retirez les crochets des rideaux et les rubans de plomb
  ■ Lavez les petites pièces de linge ou les pièces délicates dans un filet à linge
  ■ lavez ensemble les petites et les grandes pièces de linge
  ■ Lavez immédiatement le linge venant d'être taché
  ■ Prétraitez le linge avec des taches séchées et lavez-le plusieurs fois

■ Introduisez le linge déplié dans le tambour

12 Lessive et produit d'entretien

Les informations du fabricant sur l'utilisation et le dosage se trouvent sur l'emballage.

Remarques

■ En cas d'utilisation de lessives liquides, utilisez uniquement des lessives liquides à écoulement automatique
■ ne mélangez pas différentes les-sives liquides
■ ne mélangez pas la lessive avec l'adoucissant
■ n'utilisez pas de produits stockés trop longtemps et fortement épais-sis
■ N'utilisez pas de produits contenant des solvants, corrosifs ou dégageant des gaz
- utilisez le colorant avec parcimonie, le sel peut attaquer l'acier in-oxydable
■ n'utilisez aucun agent de décoloration dans l'appareil

13 Utilisation

13.1 Mise sous tension de l'appareil

Condition : L'appareil est installé et raccordé correctement.

Le processus de mise en marche prend quelques secondes.

Remarque : L'éclairage du tambour s'éteint automatiquement.

13.2 Réglage d'un pro- gramme

1. Tournez le sélecteur de programme sur le programme souhaité.
   → "Programmes", Page 26

2. Si vous le souhaitez, adaptez les réglages du programme.

→ "Adaptation des réglages d'un programme", Page 31

13.3 Adaptation des réglages d'un programme

Condition : Un programme est réglé. → "Réglage d'un programme", Page 31

• Adaptez les réglages du programme.
  → "Touches", Page 24

Remarque : Les réglages du programme ne sont pas sauvegardés de façon permanente pour le programme.

13.4 Introduction du linge

Remarque : Pour éviter de froisser le linge, veuillez respecter la charge maximale du programme.

→ "Programmes", Page 26

Conditions

■ Le linge est préparé et trié. → "Linge", Page 30

■ Le tambour est vide.

1. Ouvrez la porte.
2. Introduisez le linge dans le tambour.
3. Fermez la porte.
   Assurez-vous qu'aucun linge n'est coincé dans la porte.

fr Utilisation

13.5 Doseur pour de la les- sive liquide

Si vous commandez le doseur comme accessoire, vous devez l'utiliser.

1. Tirez le bac à produits jusqu'en butée.

2. Appuyez sur l'insert et retirez le bac à produits.

1. Mettez en place le doseur.

CLICK

1. Réintroduisez le bac à produits.

13.6 Utiliser le doseur pour de la lessive liquide

Pour doser la lessive liquide, vous pouvez utiliser un doseur dans le bac à produits.

1. Tirez le bac à produits jusqu'en butée.

2. Poussez le doseur vers l'avant.

1. Rabattez le doseur vers l'arrière, puis encliquetez-le.

CLICK

1. Insérez le bac à produits.

13.7 Ajout de la lessive et du produit d'entretien

Remarques

■ N'utilisez pas le doseur pour les lessives liquides avec des lessives en gel, de la lessive en poudre, lorsque le prélavage est activé ou que vous réglez l'heure Fin dans.
■ Respectez les instructions relatives aux lessives et produits d'entretien → Page 31.

1. Extrayez le bac à produits jusqu'en butée.

2. Versez la lessive. → "Bac à produits", Page 19

3. Si vous le souhaitez, versez du produit d'entretien.

4. Enfoncez le bac à produits.

13.8 Départ du programme

Condition : Un programme est réglé. → "Réglage d'un programme", Page 31

• Appuyez sur Départ/Pause Rajout de linge.
• Le tambour tourne et la charge est détectée (cela peut prendre jusqu'à 2 minutes), puis l'eau s'écoule.
  √ L'affichage indique la durée du programme ou l'heure de fin du programme.
  Après la fin du programme, l'affichage indique : -0-.

13.9 Rajout de linge

Après le démarrage du programme, vous pouvez retirer et ajouter du linge en fonction de l'état du programme.

1. Appuyez sur Départ/Pause Rajout de linge.

L'appareil se met en pause.

Remarque : Si vous souhaitez rajouter du linge, respectez les conseils affichés.

→ "Affichage", Page 23

1. Ouvrez la porte.
2. Rajouter ou retirer du linge.
3. Fermez la porte.
4. Appuyez sur Départ/Pause Rajout de linge.

13.10 Annulation d'un pro- gramme

1. Appuyez sur Départ/Pause Rajout de linge.
2. Ouvrir le hublot.

En cas de niveau d'eau et de température élevés, le hublot reste verrouillé pour des raisons de sécurité.

• En cas de température élevée, démarrez le programme Rinçage.

• En cas de niveau d'eau élevé, démarrez le programme Essorage ou réglez un programme adapté pour la vidange. → "Programmes", Page 26

• Retirez le linge.

→ "Retirer le linge", Page 33

13.11 Poursuite du pro- gramme en cas d'arrêt cuve pleine

Conditions

■ La fonction arrêt cuve pleine est activée.
→ "Touches", Page 24
■ Le dernier cycle de rinçage du programme réglé est terminé et le linge baigne dans l'eau de rinçage.

1. Réglez le programme Essorage ou un programme de vidange. → "Programmes", Page 26

2. Appuyez sur Départ/Pause Rajout de linge.

13.12 Retirer le linge

1. Ouvrez la porte.
2. Retirez le linge du tambour.

13.13 Extinction de l'appareil

1. Appuyez sur ①
2. Fermez le robinet d'eau.

fr Sécurité enfants

1. Essuyez le joint en caoutchouc et retirez les corps étrangers.

1. Laissez la porte de l'appareil et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.

14 Sécurité enfants

Protégez votre appareil contre tout actionnement accidentel des commandes.

14.1 Activation de la sécurité enfants

• Appuyez sur les deux touches 🔍 3 sec. pendant environ 3 secondes.
  √ L'affichage indique.
  Les éléments de commande sont bloqués.
  √ La sécurité enfants reste active même après avoir éteint l'appareil et en cas de panne.

14.2 Désactivation de la sécurité enfants

Condition : Pour désactiver la sécurité enfants, l'appareil doit être allumé.

- Appuyez sur les deux touches 🔍 3 sec. pendant environ 3 secondes.

Pour ne pas annuler le programme en cours, le sélecteur de pro- gramme doit être réglé sur le pro- gramme initial.

√ s'éteint à l'affichage.

15 Réglages de base

Vous pouvez modifier les réglages de base de votre appareil en fonction de vos besoins.

15.1 Vue d'ensemble des réglages de base

1 2 3 4 5 6 7

Réglage de base Position pro-gramme		Valeur Description
Vol. fin 2 0 (arrêt)		1 (faible)2 (moyen)3 (fort)4 (très fort)	Régler le volume sonore du signal à la fin du pro-gramme.
Vol. touche 3 0 (arrêt)		1 (faible)2 (moyen)3 (fort)4 (très fort)	Régler le volume sonore du signal lors de la sélec-tion des touches.
Rappel de net-toyage du tam-bour	4 On (marche)	OFF (arrêt)	Activez ou désac-tivez le rappel pour le nettoyage du tambour.
Compteur d’usage 5 42		1	Affichez le nombre de pro-grammes terminés.
1 Exemple

15.2 Modification des réglages de base

1. Réglez le sélecteur de programme sur la position 1.

1 2 3 4 5 6 7

1. Appuyez sur la touche Essorage et réglez en même temps le sélecteur de programme sur la position 2.
   √ L'affichage indique la valeur actuelle.
2. Réglez le sélecteur de programme sur la position souhaitée. → "Vue d'ensemble des réglages de base", Page 35
3. Pour modifier la valeur, appuyez sur - / + .
4. Pour enregistrer la modification, éteignez l'appareil.

16 Compteur d'usage

Le compteur d'usage affiche le nombre de programmes terminés.

16.1 Appeler le compteur d'usage

1. Réglez le programme sur la position 1.
2. Appuyez sur Essorage et réglez simultanément le programme 2.
3. Réglez le programme sur la position 5.

17 Nettoyage et entretien

Pour que votre appareil reste long-temps opérationnel, nettoyez-le et entretenez-le avec soin.

17.1 Nettoyage tambour

PRUDENCE

Risque de blessure !

Le lavage en continu à basse température et le manque de ventilation de l'appareil peuvent endommager le tambour et provoquer des blessures.

• Lavez régulièrement à des températures d'au moins 60 °C ou exécutez un programme de nettoyage du tambour.
• Laissez l'appareil sécher après chaque fonctionnement en laissant ouverts le hublot et le bac à produits.
• Exécuter le programme Nettoyage tambour sans linge avec une lessive en poudre toutes températures.

17.2 Nettoyage du bac à produits

1. Tirez le bac à produits jusqu'en butée.
2. Appuyez sur l'insert et retirez le bac à produits.

1. Retirez l'insert de bas en haut.

1. Nettoyez et séchez le bac à produits et l'insert avec de l'eau et une brosse.

1. Insérez l'insert et encliquetez-le.

1. Nettoyez l'ouverture pour le bac à produits.

1. Insérez le bac à produits.

17.3 Nettoyage de la pompe d'évacuation

Nettoyez la pompe d'évacuation en cas de dysfonctionnement, par ex. en cas d'obstruction ou de bruits de cliquetis.

Vidage de la pompe d'évacuation

1. Fermer le robinet d'eau.
2. Éteignez l'appareil. → "Extinction de l'appareil", Page 33
3. Débranchez la prise de l'appareil du secteur.
4. Ouvrez la trappe d'entretien et reti-rez-la.

fr Nettoyage et entretien

1. Placez un récipient suffisamment grand sous l'ouverture.

1. Sortez le flexible de vidange de son support.

1. ⚠️ PRUDENCE - Risque de brû-lure! Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

- Ne touchez jamais le liquide de lavage chaud.

Pour vidanger le liquide de lavage dans le récipient, retirez le bou- chon.

90°C max.

1. Appuyez sur le bouchon de fermeture.

1. Mettez le flexible de vidange en place dans le support.

Nettoyage de la pompe d'évacuation

Condition : La pompe d'évacuation est vide. → Page 37

1. Sachant que la pompe d'évacuation peut encore contenir de l'eau résiduelle, dévissez soigneusement le couvercle de la pompe.

- Les grosses salissures peuvent entraîner le colmatage de l'élément filtrant dans le carter de pompe. Retirez les salissures et retirez le filtre.

1. Nettoyez le compartiment intérieur, le filetage du couvercle de la pompe et le carter de pompe.

Le couvercle de la pompe se compose de deux composants qui sont démontables pour le nettoyage.

1. Assurez-vous que les deux roues de battant puissent tourner.

fr Nettoyage et entretien

1. Insérez le couvercle de la pompe.

- Assurez-vous que les composants du couvercle de la pompe sont correctement montés.

1. Fermez le couvercle de la pompe jusqu'en butée.

90°

La poignée du couvercle de la pompe doit se trouver à la verticale.

1. Insérez la trappe d'entretien et fer- mez-la.

17.4 Nettoyer l'orifice d'entrée dans le joint en ca-outchouc

Vérifiez régulièrement que l'orifice d'entrée dans le joint en caoutchouc n'est pas obstrué et nettoyez-le.

1. Ouvrez la porte de l'appareil.
2. Retirez les obstructions de l'orifice d'entrée.

Remarque : N'utilisez pas d'objets pointus ou tranchants.

18 Dépannage

Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.

AVERTISSEMENT

Risque d'électrocution !

Les réparations non conformes sont dangereuses.

Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
- Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
- Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

Défaut Cause et dépannage

L'afficheur s'éteint etDépart/Pause Rajoutde linge clignote.	Le mode économie d'énergie est actif.► Appuyez sur Départ/Pause Rajout de linge .► L'affichage s'allume de nouveau.
"E:30 / -80" Le tuyau de décharge ou le tuyau d'évacuation d'eauest bouché.► Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
		La pompe d'évacuation est obstruée.► → "Nettoyage de la pompe d'évacuation", Page 37

Défaut Cause et dépannage

"E:30 / -80" Le couvercle de la pompe n'est pas complètement vissé.▸ Assurez-vous que le couvercle de la pompe est vis- sé dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se trouver à la verti- cale.

Le dosage de la lessive est trop important.▸ Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du- vets).▸ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.

"E:36 / -25 / -26" La pompe d'évacuation est obstruée.▸ → "Nettoyage de la pompe d'évacuation", Page 37.

"E:38 / -25 / -26" La pompe d'évacuation est obstruée.▸ → "Nettoyage tambour", Page 36 si l'erreur continue de s'afficher,▸ → "Nettoyage de la pompe d'évacuation", Page 37

L'ouverture d'arrivée du joint en caoutchouc est bou- chée.▸ → "Nettoyer l'orifice d'entrée dans le joint en caou- tchouc", Page 40

"E:60 / -2B" Le système de contrôle anti-balourd a interrompu l'es- sorage car le linge était inégalement réparti dans le tambour.▸ Répartissez à nouveau le linge dans le tambour.Remarque : Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.

"E:30 / -10" et/ou la pression d'eau est faible.Pas de solution possible.

Les filtres d'arrivée d'eau sont bouchés.▸ Nettoyez les filtres d'arrivée d'eau.

Le robinet d'eau est fermé.▸ Ouvrez le robinet d'eau.

Le tuyau d'arrivée d'eau est plié ou coincé.▸ Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pincé.

Défaut Cause et dépannage

"E:30 / -10" et/ou L'système de mesure du niveau d'eau défectueux.Remarque : Avec ce message d'erreur, l'appareil lance un processus de vidange.1. Patientez d'abord environ 5 minutes jusqu'à ce que le processus de vidange soit terminé.2. Pour réinitialiser le message d'erreur, éteignez l'appareil.3. Rallumez l'appareil.4. Si le message d'erreur réapparaît, appelez le service après-vente.→ "Service après-vente", Page 52
Le dosage de la lessive est trop important.Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du-vets).Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
s'allume. La température est trop élevée.Attendez que la température ait baissé.→ "Annulation d'un programme", Page 33
	Le niveau d'eau est trop élevé.Sélectionnez un programme adapté pour la vi-dange.→ "Programmes", Page 26
clignote. Le hublot n'est pas fermé.Fermez le hublot.Du linge est coincé dans le hublot.Retirez le linge coincé.
Tous les autres codes de défaut. DysfonctionnementAppelez le service après-vente.→ "Service après-vente", Page 52
"E:30/-20" Électrovanne défectueuse.Appelez le service après-vente.→ "Service après-vente", Page 52
	Le dosage de la lessive est trop important.Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
	De l'eau a été rajoutée.
Défaut Cause et dépannage
"E:30/-20" ▶ Ne versez pas d'eau supplémentaire dans l'appareil pendant qu'il fonctionne.
L'appareil ne fonctionne pas.	La fiche secteur du cordon d'alimentation secteur n'est pas branchée. ▶ Branchez l'appareil au réseau électrique.
	Le fusible dans le coffret à fusibles s'est déclenché. ▶ Vérifiez le fusible dans le boîtier à fusibles.
	L'alimentation électrique est tombée en panne. ▶ Vérifiez si l'éclairage du compartiment ou d'autres appareils dans la pièce.
Le programme ne démarre pas.	Vous n'avez pas appuyé sur Départ/Pause Rajout de linge. ▶ Appuyez sur Départ/Pause Rajout de linge.
	Le hublot n'est pas fermé. ▶ Fermez le hublot.
	La sécurité enfants est active. ▶ Désactivez la sécurité enfants. → "Désactivation de la sécurité enfants", Page 34
	- Fin dans + est activé. ▶ Vérifiez si - Fin dans + est activé. → "Touches", Page 24
	Du linge est coincé dans le hublot. ▶ Retirez le linge coincé.
Le hublot ne peut pas être ouvert.	□ est activée. ▶ Poursuivez le programme en appuyant sur Esso-rage ou sélectionnez Vidange et Départ/Pause Rajout de linge. → "Poursuite du programme en cas d'arrêt cuve pleine", Page 33
	La température est trop élevée. ▶ Attendez que la température ait baissé. ▶ Annuler le programme. → "Annulation d'un programme", Page 33
	Le niveau d'eau est trop élevé. ▶ Sélectionnez un programme adapté pour la vi-dange. → "Programmes", Page 26
	Panne de courant.
Le hublot ne peut pas être ouvert.	▸ Ouvrez le hublot à l'aide du déverrouillage de se-cours.→ "Déverrouillage de secours", Page 51
Le liquide de lavage n'est pas évacué.	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.▸ Nettoyez le tuyau de décharge et le tuyau d'évacua-tion d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé.▸ Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	La pompe d'évacuation est obstruée.▸ → "Nettoyage de la pompe d'évacuation", Page 37
	□est activée.▸ Poursuivez le programme en appuyant sur Esso-rage ou sélectionnez Vidange et Départ/Pause Rajout de linge .→ "Poursuite du programme en cas d'arrêt cuve pleine", Page 33
	Le tuyau d'évacuation d'eau est raccordé trop haut.▸ Installez le tuyau d'évacuation d'eau à une hauteur maximale de 1 m.
	Le couvercle de la pompe de vidange n'est pas cor-rectement assemblé.▸ Assemblez correctement le couvercle de la pompe.
	Le dosage de la lessive est trop important.▸ Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du-vets).▸ Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
	Rallonge non autorisée montée sur le tuyau d'évacua-tion d'eau.▸ Retirez toute rallonge non autorisée du tuyau d'éva-cuation d'eau.→ "Branchement de l'appareil", Page 16
	Le couvercle de la pompe n'est pas complètement vissé.Assurez-vous que le couvercle de la pompe est vis- sé dans l'appareil jusqu'en butée. La poignée du couvercle de la pompe doit se trouver à la verti- cale.
Le liquide de lavage n'est pas évacué.
L'eau n'arrive pas. La lessive n'est pas ajou- tee.	Vous n'avez pas appuyé sur Départ/Pause Rajout de linge. Appuyez sur Départ/Pause Rajout de linge.
	Les filtres d'arrivée d'eau sont bouchés. Nettoyez les filtres d'arrivée d'eau.
	Le robinet d'eau est fermé. Ouvrez le robinet d'eau.
	Le tuyau d'arrivée d'eau est plié ou coincé. Assurez-vous que le tuyau d'arrivée d'eau n'est ni coudé ni pincé.
Démarrages répétitifs de l'essorage court.	Le système de contrôle anti-balourd compense le ba- lourd en répartissant plusieurs fois le linge.Il ne s'agit pas d'un défaut - aucune action néces- saire.Remarque:Lors de la charge, placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.
Le temps restant est modifié en cours de lavage.	Le déroulement du programme est optimisé électroni- quement. Cela peut conduire à la modification de la durée du programme.Il ne s'agit pas d'un défaut - aucune action néces- saire.
	Le système de contrôle anti-balourd compense le ba- lourd en répartissant plusieurs fois le linge.Il ne s'agit pas d'un défaut - aucune action néces- saire.Remarque:Lors de la charge, placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.
	Le système de contrôle de la mousse active un cycle de rinçage si la formation de mousse est trop impor- tante.Il ne s'agit pas d'un défaut - aucune action néces- saire.L'eau se trouve en dessous de la zone visible.► Il ne s'agit pas d'un défaut - aucune action nécessaire.► Ne versez pas d'eau supplémentaire dans l'appareil pendant qu'il fonctionne.
L'eau n'est pas visible dans le tambour.
Le tambour fait des à-coups après le début du programme.	Cela est dû à un test moteur interne.► Il ne s'agit pas d'un défaut - aucune action nécessaire.
Il reste de l'eau dans le compartiment	L'insert du compartiment est bouché.► → "Nettoyage du bac à produits", Page 36
Vibrations et déplace-ment de l'appareil pendant l'essorage.	L'appareil n'est pas correctement aligné.► → "Alignement de l'appareil", Page 17
	Les pieds de l'appareil ne sont pas fixés.► Fixez les pieds de l'appareil.→ "Alignement de l'appareil", Page 17
	Les cales de transport ne sont pas retirées.► → "Retrait des cales de transport", Page 14.
Le tambour tourne, l'eau n'y entre pas.	La détection de charge est active.► Il ne s'agit pas d'un défaut, aucune action requise.Remarque : La détection de charge peut durer jusqu'à 2 minutes.
Forte formation de mousse.	Le dosage de la lessive est trop important.► Mesure immédiate : mélangez une cuillerée à soupe d'assouplissant avec 0,5 l d'eau, puis versez le tout dans le compartiment de gauche (pas avec les vêtements de loisirs, de sport ni avec les du-vets).► Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.
La vitesse d'essorage élevée n'est pas atteinte.	La vitesse d'essorage réglée est trop faible.► Au prochain lavage, réglez une vitesse d'essorage plus élevée.
	Repassage facile est activé.► Sélectionnez le programme adapté au type de textile.
	Le système de contrôle anti-balourd compense le balourd en réduisant la vitesse d'essorage.► Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrrez le programme Essorage .
La vitesse d'essorage élevée n'est pas atteinte.
Le programme d'esso-rage ne démarre pas.	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché.► Nettoyez le tuyau de décharge et le tuyau d'évacua-tion d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé.► Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	Le système de contrôle anti-balourd a interrompu l'es-sorage car le linge était inégalement réparti dans le tambour.► Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrrez le programme Essorage .
Bruissement et sifflement.	L'eau est rincée sous pression dans le bac à produits.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal.
Bruits forts pendant l'essorage.	L'appareil n'est pas correctement aligné.► → "Alignement de l'appareil", Page 17
	Les pieds de l'appareil ne sont pas fixés.► Fixez les pieds de l'appareil.→ "Alignement de l'appareil", Page 17
	Les cales de transport ne sont pas retirées.► → "Retrait des cales de transport", Page 14.
Bruits de cliquetis, cli-quetis dans la pompe d'évacuation.	Un corps étranger s'est introduit dans la pompe d'éva-cuation.► → "Nettoyage de la pompe d'évacuation", Page 37
Bruit d'aspiration ryth-mique.	La pompe d'évacuation est active, le liquide de lavage est vidangé.► Il ne s'agit pas d'un défaut - bruit de fonctionnement normal.
Froissage. La vitesse d'essorage est trop élevée.
	• Au prochain lavage, réglez une plus faible vitesse d'essorage.
	La quantité de charge est trop élevée. • Réduisez la charge lors du prochain cycle de lavage.
	Programme inadapté au type de textile. • Sélectionnez le programme adapté au type de textile.
La lessive ou l'assouplissant goutte au niveau du joint extérieur et s'accumule sur le hublot ou dans le pli du joint.	Trop de lessive/d'assouplissant dans le bac à produits. • Lors du dosage de la lessive liquide et de l'assouplissant, respectez les repères dans le bac à produits et ne les surdosez pas.
Le résultat de l'essorage n'est pas satisfaisant. Le linge est trop mouillé/trop humide.	La vitesse d'essorage réglée est trop faible. • Au prochain lavage, réglez une vitesse d'essorage plus élevée. • Démarrez le programme Essorage .
	Repassage facile est activé. • Sélectionnez le programme adapté au type de textile.
	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. • Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
	Le tuyau de vidange ou le tuyau d'évacuation de l'eau est plié ou coincé. • Assurez-vous que le tuyau de vidange et le tuyau d'arrivée d'eau ne sont ni coudés ni pincés.
	Le système de contrôle anti-balourd a interrompu l'essorage car le linge était inégalement réparti dans le tambour. • Répartissez à nouveau le linge dans le tambour.Remarque : Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage. • Démarrez le programme Essorage .
	Le système de contrôle anti-balourd compense le balourd en réduisant la vitesse d'essorage.► Répartissez à nouveau le linge dans le tambour.Remarque: Placez si possible les petites et les grandes pièces de linge ensemble dans le tambour. Les pièces de linge de tailles différentes se répartiront mieux pendant l'essorage.► Démarrez le programme Essorage .
Le résultat de l'esso-rage n'est pas satisfaisant. Le linge est trop mouillé/trop humide.
Résidus de lessive sur le linge humide.	Les lessives peuvent contenir des substances insolubles dans l'eau qui se déposent sur le linge.► Démarrez le programme Rinçage .
Résidus de lessive sur le linge sec.	Les lessives peuvent contenir des substances insolubles dans l'eau qui se déposent sur le linge.► Brossez le linge après le lavage et le séchage.
De l'eau fuit par le tuyau d'arrivée d'eau.	Le tuyau d'arrivée d'eau n'est pas correctement/ferment raccordé.1. Raccordez le tuyau d'arrivée d'eau correctement.→ "Raccorder le flexible d'arrivée d'eau", Page 162. Resserrez la vis.
L'eau s'écoule du tuyau d'évacuation d'eau.	Le tuyau d'évacuation d'eau est endommagé.► Remplacez le tuyau d'évacuation d'eau endommagé.
	Le tuyau d'évacuation d'eau n'est pas raccordé correctement.► Raccordez correctement le tuyau d'évacuation d'eau.→ "Types de raccordement à l'évacuation de l'eau", Page 17
Des odeurs se forment dans l'appareil.	L'humidité et les résidus de lessive peuvent favoriser la formation de bactéries.► → "Nettoyage tambour", Page 36► Si vous n'utilisez pas l'appareil, laissez le hublot et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.
Il reste de l'assouplissant dans le bac à produits.	L'adoucissement n'est pas prévu pour le programme sélectionné.► Le programme ne prend pas en charge l'utilisation d'un adoucissant.→ "Programmes", Page 26
De l'eau s'écoule en dessous de la porte.	L'encrassement de la porte ou de la manchette provoque des fuites.► Nettoyez la porte et la manchette.

18.1 Déverrouillage de se- cours

Déverrouiller le hublot

Condition : La pompe d'évacuation est vide. → Page 37

1. ATTENTION ! Les fuites d'eau peuvent entraîner des dégâts matériels.

N'ouvrez pas le hublot lorsque de l'eau demeure visible au niveau du hublot.

À l'aide d'un outil, tirez le dispositif de déverrouillage de secours vers le bas puis relâchez-le.

√ La fermeture du hublot est déverrouillée.
2. Insérez la trappe d'entretien et ver-rouillez-la en place.
3. Fermez la trappe d'entretien.

19 Transport, stockage et élimination

19.1 Démontage de l'appareil

1. Fermer le robinet d'eau.
2. Vider le flexible d'arrivée d'eau.

3. Éteignez l'appareil.
   → "Extinction de l'appareil", Page 33

4. Débranchez la fiche de l'appareil du secteur.

5. Vidangez le bain lessiviel. → "Nettoyage de la pompe d'évacuation", Page 37
6. Démontez les flexibles.

19.2 Insertion des cales de transport

Pour éviter tout dommage dû au transport, sécurisez l'appareil avant le transport avec les cales de transport.

1. À l'aide d'un tournevis, retirez les 4 chapeaux de protection.

Conservez les chapeaux de protection dans un endroit sûr.

1. Insérez les 4 cales de transport. → "Retrait des cales de transport", Page 14

19.3 Remise en service de l'appareil

Pour plus d'informations, voir → "Installation et branchement", Page 13 et → "Démarrage du cycle de lavage à vide", Page 21.

19.4 Mettre au rebut un appa-reil usagé

La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.

AVERTISSEMENT

Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
  En cas d'appareils usagés, dé-branchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruissez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

• Débrancher la fiche du cordon d'alimentation secteur.

• Couper le cordon d'alimentation secteur.
• Éliminez l'appareil dans le respect de l'environnement.

Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récupération des

appareils usagés applicables dans les pays de la CE.

20 Service après-vente

Les pièces de rechange d'origine relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 14 ans à partir de la mise sur le marché de votre appareil.

Remarque : Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre reven-deur ou consultez notre site Web. Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les données de contact du service après-vente dans la liste ci-jointe ou sur notre site Web.

20.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)

Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.

Selon le modèle, la plaque signalétique se trouve :

■ sur le côté intérieur du hublot.
■ sur le côté intérieur de la trappe d'entretien.
■ au dos de l'appareil.

Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.

21 Valeurs de consommation

Les informations suivantes sont fournies conformément au règlement de l'UE sur l'écoconception. Les valeurs données pour les programmes autres que Eco 40-60 sont approximatives et ont été déterminées conformément à la norme EN60456 en vigueur.

Programme Charge (kg)	Durée du pro-gramme (h:min) ^1	Conso mma-tion énergé-tique (kWh/cycle) ^1	Conso mma-tion d'eau (l/cycle) ^1	Tempé-rature maxi-male (°C) 5 min ^1	Vitesse d'esso-rage (tr/min) ^1	Humi-dité ré-si-duelle (%) ^1
Eco 40-60 ^2	10,0 3:59 1,145	68,0 45	1600	44,00
Eco 40-60 ^2	5,0 3:00 0,490	47,0 30	1600	44,00
Eco 40-60 ^2	2,5 3:00 0,279	32,0 25	1600	44,00
Coton 20 °C	10,0 3:23	0,530	94,0 24	1600	43,00
Coton 40 °C	10,0 3:19	1,420	97,0 45	1600	43,00
Coton 60 °C	10,0 3:18	2,060	92,0 61	1600	45,00
Coton 40 °C + Prélavage	10,0 3:59	1,450	102,0	43	1600	43,00
Synthétiques 40 °C	4,0 2:30	0,760	56,0 49	1200	30,00
Mix rapide 40 °C	4,0 1:05	0,640	42,0 44	1400	50,00
Laine 30 °C	2,0 0:37	0,171	41,0	23	800	23,00

Les valeurs réelles peuvent varier de celles indiquées en fonction de la pression de l'eau, de sa dureté et de la température d'entrée, de la température ambiante, du type et de la quantité de linge, ainsi que de son degré de salissure, de la lessive utilisée, des variations de l'alimentation électrique et des options choisies.

2 Programme de contrôle selon le règlement de l'UE sur l'éco-conception et le règlement de l'UE sur le label énergétique avec de l'eau froide (15°C).

22 Données techniques

Hauteur de l'ap-pareil	84,8 cm
Largeur de l'ap-pareil	59,8 cm

Profondeur de l'appareil	59,0 cm
Profondeur de l'appareil avec la porte fermée	63,2 cm
Profondeur de l'appareil avec la porte ouverte	106,3 cm
Poids 81,8 kg
Charge de linge maximale	10,0 kg
Tension secteur 220-240 V, 50-60 Hz
Protection minimale de l'installation	10A
Puissance nominale	2300 W
Puissance absorbée	■ Mode arrêt : 0,10 W■ Mode laissé sur marche : 0,50 W
Pression de l'eau	■ Minimum : 100 kPa (1 bar)■ Maximum : 1 000 kPa (10 bars)
Longueur du tuyau d'arrivée d'eau	150 cm

Longueur du tuyau d'évacuation d'eau	150 cm
Longueur du cor-don d'alimentation secteur	160 cm

Ce produit contient des sources de lumière de la classe d'efficacité énergétique F. La source de lumière est disponible en tant que pièce de rechange et doit être remplacée uniquement par du personnel qualifié. Vous trouverez de plus amples informations sur votre modèle sur Internet à l'adresse https://eprel.ec.europa.eu/¹. Cette adresse Internet renvoie à la base de données officielle des produits de l'UE, EPREL. Veuillez suivre les instructions de la recherche de modèle. L'identifiant du modèle se base sur les caractères précédant la barre oblique dans le numéro de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également trouver l'identifiant du modèle sur la première ligne du label énergétique de l'UE.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München, GERMANY

Fabriqué par BSH Hausgeräte GmbH sous la licence de marque de Siemens AG
