MODE D'EMPLOI Targa Draper
Instructions d'installation/de fonctionnement
Écran de projection électrique targa 220 v, par draper
ATTENTION: Le câblage et les branchements de l'installation doivent être effectués par un électricien certifié.

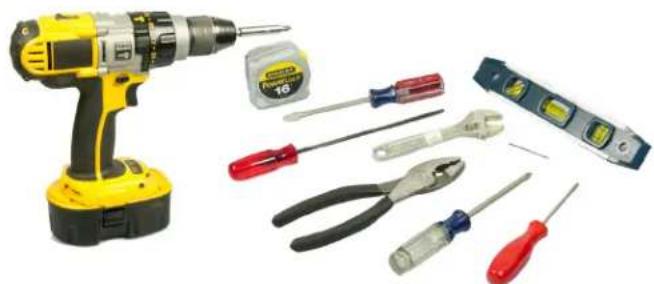

Matériel et outils d'installation recommandés (NON INCLUS)

Remarque: Le choix du matériel et des outils d'installation appropriés relève de la responsabilité de l'installateur.
Le ou les commutateurs sont emballés séparément dans le carton d'emballage de l'écran.

En cas de difficultés pour installer ou réparer l'écran Targa, contacter le distributeur ou Draper, Inc., Spiceland, Indiana, par téléphone au (765) 987-7999 ou par télécopieur au (765) 987-1689.
Suspension au plafond (matériel non inclus)
Marquer et percer des trous de pointage au niveau des emplacements de montage.

Installer le matériel de fixation pour la suspension au plafond. Le boulon à œil sur l'illustration n'est pas inclus.

Suspendre l'écran à partir des trous situés dans les embouts. Les crochets en S, chaînes (ou câbles) et tendeurs doivent être fournis par l'installateur. Les crochets en S doivent être installés dans les trous de fixation les plus proches des embouts avant.

Pour plus de sécurité, pincer les deux extrémités des crochets en S de façon à ce que l'écran ne puisse pas se détacher.

L'écran doit être installé de niveau (à l'aide d'un niveau à bulle).

Marquer et percer des trous de pointage au niveau des emplacements de montage.

Monter l'écran en installant le matériel de fixation approprié dans les trous des supports universels et dans le mur.

L'écran doit être installé de niveau (à l'aide d'un niveau à bulle).

Fonctionnement et connexions électriques
L'écran fonctionne sous une alimentation monophasée de 220 V CA, 50 Hertz ou 60 Hertz. L'écran est livré avec un câblage interne complet et un ou plusieurs commutateurs de commande entièrement coffrés. Les câbles reliant l'écran au(x) commutateur(s) et le(s) commutateur(s) à l'alimentation doivent être fournis par l'installateur. Les connexions doivent être effectuées conformément au schéma de câblage fourni et aux normes électriques locales et nationales en vigueur. Tous les commutateurs de commande doivent être réglés sur Arrêt avant de brancher l'alimentation.
À l'aide d'une clé Torx, enlever le capuchon de l'embout sur l'extrémité de l'écran où se trouve le moteur. Ceci permet de découvrir le câblage de l'écran.

Avec précaution, tirer les fils rouge, bleu et blanc à travers le trou de sortie de câble. Remettre le capuchon de l'embout en place.

Connecter les fils au(x) commutateur(s) et au secteur. Le ou les commutateurs sont emballés séparément dans le carton d'emballage de l'écran. Ne pas les jeter avec le matériel d'emballage. Avant l'utilisation, retirer le ruban maintenant l'écran de visualisation en place.

Réglage des limites : moteur standard
Veuillez noter : Les limites des écrans sont définies en usine pour une performance optimale. Vous trouverez ci-dessous comment effectuer des changements mineurs, mais tout ajustement de ces limites peut avoir un effet négatif sur la planéité de la surface de l'écran et pourrait aussi annuler la garantie. Veuillez contacter Draper avant de redéfinir les limites de l'écran.
Outils nécessaires: Lampe torche, petit tournevis plat ou clé Allen (4 mm ou 5/32 po).
ATTENTION: Toujours être prêt à désactiver manuellement l'écran lorsque les nouveaux réglages sont testés. En effet, il risque d'être gravement endommagé si la surface de visualisation remonte ou descend trop loin.
Les vis de limite du moteur sont normalement situées à gauche du rouleau lorsque l'on est face à l'écran, et la surface de projection se déroule par l'arrière du rouleau.
Réglage de la LIMITE inférieure (« DOWN »)
① Monter l'écran à environ 30 cm au-dessus du réglage souhaité et l'éteindre.
② Tourner la vis de limite inférieure vers la droite pour abaisser l'image, ou vers la gauche pour élever l'image jusqu'à la hauteur désirée (trois tours de vis = 1/2 tour de rouleau).
Réglage de la limite supérieure (« UP »)
① Abaisser l'écran à environ 30 cm en dessous du réglage souhaité et l'éteindre.
② Tourner la vis de limite supérieure vers la droite pour régler la limite supérieure à une position plus basse, ou vers la gauche pour la régler à une position plus élevée (trois tours de vis = 1/2 tour de rouleau).

Vis de réglage de limite supérieure
"DOWN" Limit "AB" Grenze Vis de réglage de limite inférieure
Dimensions du boîtier
www.draperinc.com
(765) 987-7999
Construit dans la LVC-IV va augmenter la longueur totale de cas de 38mm.
Réglage des limites—moteur silencieux
Veuillez noter: Les limites des écrans sont définies en usine pour une performance optimale. Vous trouverez ci-dessous comment effectuer des changements mineurs, mais tout ajustement de ces limites peut avoir un effet négatif sur la planéité de la surface de l'écran et pourrait aussi annuler la garantie. Veuillez contacter Draper avant de redéfinir les limites de l'écran.
Outils nécessaires: Lampe torche, petit tournevis plat ou clé Allen (4 mm ou 5/32 po)
ATTENTION: Toujours être prêt à désactiver manuellement l'écran lorsque les nouveaux réglages sont testés. En effet, il risque d'être gravement endommagé si la surface de visualisation remonte ou descend trop loin.
Les vis de limite du moteur sont normalement situées à gauche du rouleau lorsque l'on est face à l'écran, et la surface de projection se déroule par l'arrière du rouleau.

Réglage de la LIMITE inférieure (« DOWN »)
① Monter l'écran à environ 30 cm au-dessus du réglage souhaité et l'éteindre. ② Tourner la vis de limite inférieure (I) vers la droite pour abaisser l'image, ou vers la gauche pour élever l'image jusqu'à la hauteur désirée (trois tours de vis = 1/2 tour de rouleau).
Réglage de la LIMITE supérieure (« UP »)
① Abaisser l'écran à environ 30 cm en dessous du réglage souhaité et l'éteindre. ② Tourner la vis de limite supérieure (II) vers la droite pour régler la limite supérieure à une position plus basse, ou vers la gauche pour la régler à une position plus élevée (trois tours de vis = 1/2 tour de rouleau).
"UP" Limit (II)
"AUF" Grenze (II) Vis de réglage de limite supérieure (II) "DOWN" Limit (I) "AB" Grenze (I) Vis de réglage de limite inférieure (I)

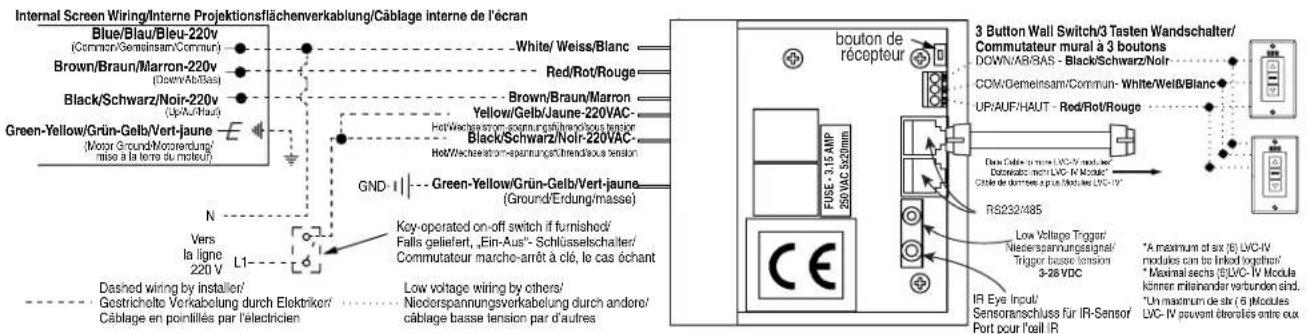

Schémas de câblage : moteur standard 220 v
Single Station Control/Einstationsbedienung/Commande monoposte CE Approved/CE-zugelassen/Homologuée CE
Multiple Station Control/Mehrstationsbedienung/Commande multiposte Not CE Approved/Nicht CE-zugelassen/Non homologuée CE
220V, 50 Hz. ou 60 Hz. Veuillez Noter: Ne pas connecter les moteurs en parallèle.

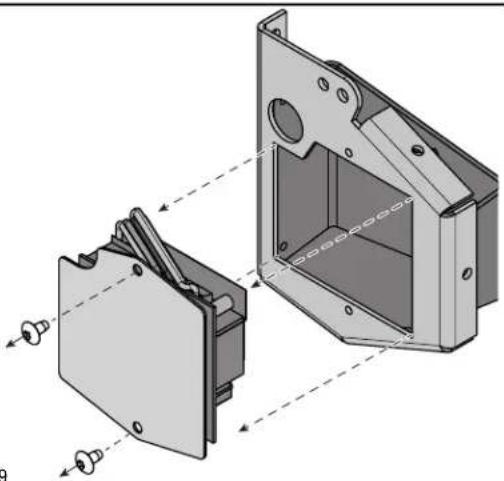

① Retirez les deux (2) Torx vis du moteur extrémité de l'écran de projection. ② Retirez le panneau d'accès avec la LVC-IV du cas de l'écran.
S'IL VOUS PLAÎT NOTE: Construit dans la LVC-IV va augmenter la longueur totale de cas de 38mm.
