327RC2 - Trépied MANFROTTO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Type de tête : 3 voies, Charge maximale : 5 kg, Poids : 1,5 kg, Matériau : Aluminium, Hauteur minimale : 10 cm, Hauteur maximale : 18 cm, Dimensions : 20 x 20 x 10 cm
Utilisation	Idéal pour la photographie et la vidéographie, Compatible avec la plupart des appareils photo, Utilisation en intérieur et extérieur, Facilité de réglage des angles de prise de vue.
Maintenance et réparation	Nettoyer régulièrement avec un chiffon doux, Vérifier les vis et les fixations, Lubrifier les articulations si nécessaire, Remplacer les pièces usées par des pièces d'origine.
Sécurité	Ne pas dépasser la charge maximale, Utiliser sur des surfaces stables, Vérifier la stabilité avant de lâcher l'appareil, Éviter les conditions météorologiques extrêmes.
Informations générales	Garantie : 2 ans, Compatible avec les accessoires Manfrotto, Poignée ergonomique pour une meilleure prise en main, Design compact pour un transport facile.

FOIRE AUX QUESTIONS - 327RC2 MANFROTTO

Comment fixer mon appareil photo au trépied MANFROTTO 327RC2 ?

Pour fixer votre appareil photo, utilisez la plaque de fixation rapide. Dévissez le levier de sécurité, insérez la plaque dans la base de votre appareil photo et revissez le levier pour sécuriser la plaque.

Le trépied est instable, que faire ?

Assurez-vous que les jambes du trépied sont complètement déployées et bien ancrées au sol. Vérifiez également que le trépied est sur une surface plane et que les serrages sont bien fixés.

Comment ajuster la hauteur du trépied MANFROTTO 327RC2 ?

Pour ajuster la hauteur, déverrouillez les sections des jambes en tournant les clips de verrouillage dans le sens inverse des aiguilles d'une montre, puis tirez ou poussez la section à la hauteur désirée avant de verrouiller à nouveau.

Le trépied ne se plie pas correctement, que faire ?

Vérifiez si toutes les sections des jambes sont complètement rétractées. Assurez-vous également qu'il n'y a pas de débris ou d'obstructions qui empêcheraient le mécanisme de pliage.

Comment utiliser la tête panoramique du trépied ?

Pour utiliser la tête panoramique, déverrouillez le bouton de rotation et ajustez la position de l'appareil photo selon votre besoin. Une fois en place, resserrez le bouton pour maintenir la position.

Quel est le poids maximum supporté par le trépied MANFROTTO 327RC2 ?

Le trépied MANFROTTO 327RC2 peut supporter un poids maximum d'environ 4 kg. Assurez-vous de ne pas dépasser cette limite pour garantir la stabilité et la sécurité de votre équipement.

Comment entretenir mon trépied MANFROTTO 327RC2 ?

Pour entretenir votre trépied, nettoyez régulièrement les pieds et les sections des jambes avec un chiffon doux. Évitez l'eau et les produits chimiques agressifs. Vérifiez également les mécanismes de verrouillage pour vous assurer qu'ils fonctionnent correctement.

Où trouver des pièces de rechange pour le MANFROTTO 327RC2 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de Manfrotto ou chez des revendeurs autorisés. Assurez-vous d'indiquer le modèle exact pour obtenir les bonnes pièces.

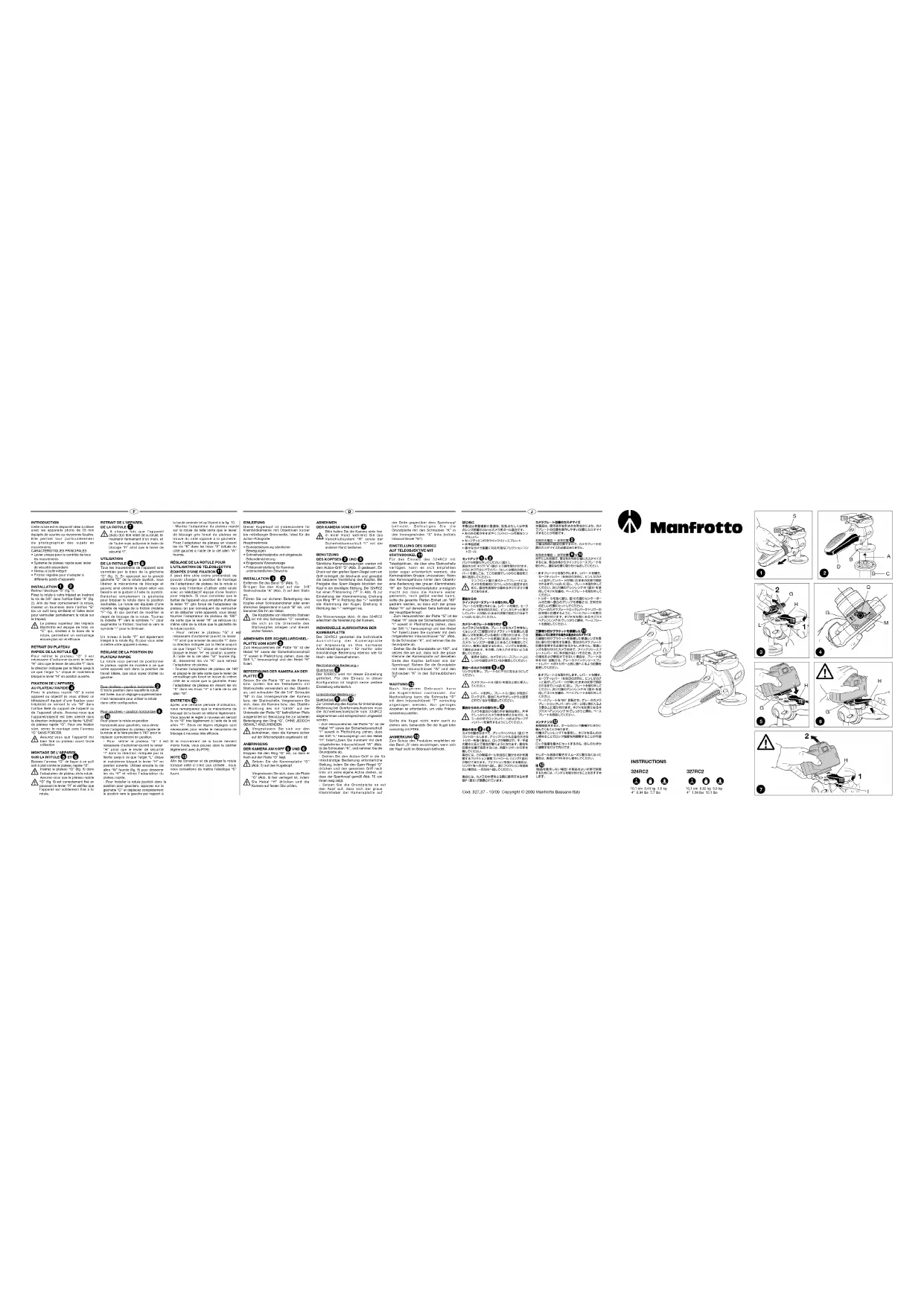

MODE D'EMPLOI 327RC2 MANFROTTO

la boule centrale tel qu’illustré à la fig. 10. - Montez l’adaptateur du plateau rapide sur la rotule de telle sorte que le levier de blocage gris foncé du plateau se trouve du côté opposé à la gâchette. Fixez l’adaptateur de plateau en vissant les vis “K” dans les trous “X” (situés du côté gauche) à l’aide de la clé allen “W” fournie.

ÉQUIPÉS D’UNE FIXATION

Il peut être utile (voire primordial) de pouvoir changer la position de montage de l’adaptateur de plateau de la rotule si vous avez l’intention d’utiliser cette rotule avec un téléobjectif équipé d’une fixation pour trépieds. Si vous constatez que le boîtier de l’appareil vous empêche d’utiliser le levier “H” gris foncé de l’adaptateur de plateau (et par conséquent de verrouiller et de détacher votre appareil), vous devez tourner l’adaptateur de plateau de 180° de sorte que le levier “H” se retrouve du même côté de la rotule que la gâchette de la rotule joystick. - Pour retirer le plateau “G” il est nécessaired’actionner(ouvrir) le levier “H” ainsi que le levier de sécurité “I”dans la direction indiquée par la flèche jusqu’à ce que l’ergot “L” clique et maintienne bloqué le levier “H” en positon ouverte. À l’aide de la clé allen “W” fournie (fig. 9), desserrez les vis “K” puis retirez l’adaptateur de plateau. - Tournez l’adaptateur de plateau de 180° et placez-le de telle sorte que le levier de verrouillage gris foncé se trouve du même côté de la rotule que la gâchette. Fixez l’adaptateur de plateau en vissant les vis “K” dans les trous “V” à l’aide de la clé allen “W”. ENTRETIEN Après une certaine période d’utilisation, vous remarquerez que le mécanisme de blocage de la boule se relâche légèrement. Vous pouvez le régler à nouveau en serrant la vis “R” très légèrement à l’aide de la clé allen “T”. Seuls de légers réglages sont nécessaires pour rendre le mécanisme de blocage à nouveau très efficace. Si le mouvement de la boule devient moins fluide, vous pouvez alors la lubrifier légèrement avec du PTFE. NOTE Afin de conserver et de protégerla rotule lorsque celle cin’est pas utilisée , nous vous conseillons de mettre l’élastique “S” fourni.

INTRODUCTION Cette rotule est le dispositif idéal à utiliser avec les appareils photo de 35 mm équipés de courtes ou moyennes focales. Elle permet tout particulièrement de photographier des sujets en mouvements.CARACTÉRISTIQUES PRINCIPALES• Levier unique pour le contrôle de tous les mouvements• Systeme de plateau rapide avec levier de sécurité secondaire• Niveau à bulle intégré• Friction réglable pour s’adapter à différents poids d’appareils INSTALLATION & Retirez l’élastique “S” (fig. 1).Fixez la rotule à votre trépied en insérant la vis de 3/8” dans l’orifice fileté “A” (fig. 2). Afin de fixer correctement la rotule, insérez un tournevis dans l’orifice “B” (ou un outil long similaire) et faites levier pour verrouiller parfaitement la rotule sur le trépied. Le plateau supérieur des trépieds Manfrotto est équipé de trois vis “C” qui, vissées à la base de la rotule, permettent un verrouillage encore plus sûr et efficace.

Pour retirer le plateau “G” il est nécessaire d’actionner(ouvrir) le levier “H” ainsi que le levier de sécurité “I”dans la direction indiquée par la flèche jusqu’à ce que l’ergot “L” clique et maintienne bloqué le levier “H” en positon ouverte.

Fixez le plateau rapide “G” à votre appareil ou objectif (si vous utilisez un téléobjectif équipé d’une fixation pour trépieds) en serrant la vis “M” dans l’orifice fileté du support de l’objectif ou de l’appareil photo. Assurez-vous que l’appareil/objectif est bien orienté dans la direction indiquée par la flèche “LENS” du plateau rapide “G”. Pour une fixation sûre, serrez le montage avec l’anneau “Q” SANS FORCER.Assurez-vous que l’appareil est bien fixé au plateau avant toute utilisation

Baissez l’anneau “Q” de façon à ce qu’il soit à plat contre le plateau rapide “G”.Insérez le plateau “G” (fig. 5) dans l’adaptateur de plateau de la rotule.Assurez-vous que le plateau rapide “G” (fig. 6) est correctement fixé en poussant le levier “H” et vérifiez que l’appareil est solidement fixé à la rotule.

A chaque fois que l’appareil photodoit êtreretiré de larotule, le maintenir fermementd’un main, et de l’autre main actionnerlelevierde blocage “H” ainsi que le levier de sécurité “I”. UTILISATION

Tous les mouvements de l’appareil sont contrôlés par le biais de la gâchette “D” (fig. 2). En appuyant sur la grande gâchette “D” de la rotule joystick, vous libérez le mécanisme de blocage et pouvez ainsi orienter la rotule selon vos besoins en la guidant à l’aide du joystick. Relâchez simplement la gâchette pour bloquer la rotule dans la position souhaitée. La rotule est équipée d’une molette de réglage de la friction (molette “F”-fig. 8) qui permet de modifier le degré de blocage de la rotule. Tournez la molette “F” vers le symbole “+” pour augmenter la friction; tournez-la vers le symbole “-” pour la diminuer. Un niveau à bulle “P” est également intégré à la rotule (fig. 8) pour vous aider à mettre votre appareil à niveau.

RÉGLAGE DE LA POSITION DU

PLATEAU RAPIDE La rotule vous permet de positionner le plateau rapide de manière à ce que votre appareil soit dans la position de travail idéale, que vous soyez droitier ou gaucher.Pour droitiers – position horizontale C’est la position dans laquelle la rotule est livrée. Aucun réglage supplémentaire n’est nécessaire pour utiliser la rotule dans cette configuration.Pour gauchers – position horizontale

Pour placer la rotule en position horizontale pour gauchers, vous devez retirer l’adaptateur du plateau rapide de la rotule et le faire pivoter à 180° pour le replacer correctement en position. - Pour retirer le plateau “G” il est nécessaired’actionner(ouvrir) le levier “H” ainsi que le levier de sécurité “I”dans la direction indiquée par la flèche jusqu’à ce que l’ergot “L” clique et maintienne bloqué le levier “H” en positon ouverte. Utilisez ensuite la clé allen “W” fournie (fig. 9) pour desserrer les vis “K” et retirez l’adaptateur du plateau rapide. - Pour installer la rotule joystick dans la position pour gauchers, appuyez sur la gâchette “D” et déplacez complètement le joystick vers la gauche par rapport à
