Caractéristiques techniques	Trépied en aluminium, hauteur maximale de 165 cm, hauteur minimale de 44 cm, poids de 1,5 kg, charge maximale de 10 kg.
Type de tête	Tête à rotule avec plateau rapide, compatible avec les appareils photo reflex et hybrides.
Utilisation	Idéal pour la photographie de paysage, de portrait et de voyage, facile à transporter grâce à sa compacité.
Maintenance	Nettoyer régulièrement les pieds et les articulations, vérifier le serrage des vis et des joints.
Sécurité	Utiliser le trépied sur des surfaces stables, ne pas dépasser la charge maximale recommandée.
Informations générales	Garantie de 2 ans, accessoires compatibles disponibles, possibilité d'extension de garantie.

FOIRE AUX QUESTIONS - Befree GT PRO MKBFRTC4GTFB3W MANFROTTO

Comment déployer le trépied MANFROTTO Befree GT PRO ?

Pour déployer le trépied, dévissez les serrures des jambes, tirez les jambes à la longueur désirée puis resserrez les serrures pour sécuriser les jambes.

Comment ajuster la hauteur du trépied ?

Vous pouvez ajuster la hauteur en dévissant les serrures des sections de jambes et en tirant sur chaque section pour atteindre la hauteur souhaitée, puis en resserrant les serrures.

Quelle est la capacité de charge maximale du trépied ?

Le trépied MANFROTTO Befree GT PRO a une capacité de charge maximale de 10 kg.

Comment fixer mon appareil photo au trépied ?

Utilisez la plaque de fixation fournie. Fixez-la à la base de votre appareil photo à l'aide de la vis, puis insérez la plaque dans la tête du trépied et verrouillez-la.

Comment plier le trépied pour le transport ?

Pour plier le trépied, dévissez les serrures, rétractez les jambes à leur longueur minimale, puis pliez la tête vers le bas et rangez-le dans son étui de transport.

Le trépied est-il compatible avec tous les appareils photo ?

Oui, le trépied est compatible avec la plupart des appareils photo reflex, mirrorless, ainsi que des appareils photo compacts dotés d'un pas de vis standard de 1/4".

Comment nettoyer mon trépied ?

Utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Que faire si le trépied est instable ?

Assurez-vous que toutes les jambes sont correctement déployées et que les serrures sont bien serrées. Vérifiez également que le sol est plat et stable.

Y a-t-il une garantie pour le trépied ?

Oui, le trépied est généralement couvert par une garantie de 2 à 5 ans, selon le revendeur. Vérifiez auprès de votre point d'achat pour plus de détails.

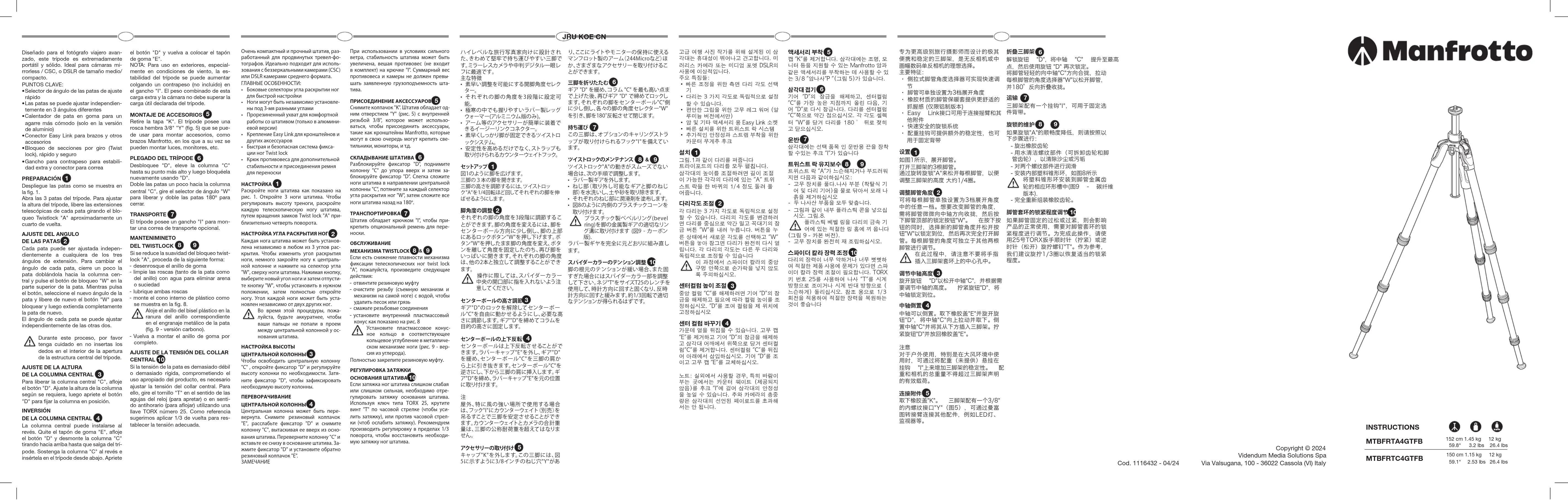

MODE D'EMPLOI Befree GT PRO MKBFRTC4GTFB3W MANFROTTO

Conçu pour les photographes qui voyagent beaucoup, ce kit trépied avec rotule ball est robuste et facilement trans- portable. Il est idéal pour les appareils photo hybrides ou les reflex d’entrée de gamme ou milieu de gamme. CARACTERISTIQUES :

• Sélecteurs d’angle de jambe pour une installation rapide

• 3 angles de jambe différents, réglages indépendants pour chaque jambe

• Poignée grippée chauffe-main pour une prise en main confortable (seulement dans la version aluminium)

• Connecteur Easy Link pour bras articulé ou autres accessoires

• Bagues de serrage rotatives Twist Lock pour une installation rapide

• Crochet pour contrepoids pour augmen- ter la stabilité INSTALLATION Dépliez les jambes comme indiqué en fig. 1. Ecartez les trois jambes du trépied. Pour ajuster la hauteur du trépied, réglez la longueur des sections des jambes à l’aide des bagues de serrage Twist Lock "A" avec un quart de tour.

DES JAMBES Chaque jambe peut être réglée de fa- çon indépendante sur l’un des 3 angles d’orientation. Pour modifier l’angle d’une jambe, repoussez la jambe en direction de la colonne centrale abaissée et sélection- nez l’angle souhaité sur bouton "W" en haut de la jambe puis ouvrez à nouveau la jambe. L’angle de chaque jambe peut être réglé de façon indépendante des deux autres jambes. Pour effectuer ces réglages en toute sécurité, veillez à ne pas pla- cer vos doigts dans les ouvertures au niveau du châssis.

Pour modifier la hauteur de la colonne centrale "C", déverrouillez la poignée "D" et réglez la hauteur selon vos besoins. Resserrez la poignée "D" pour verrouiller la position.

INVERSION DE LA COLONNE

CENTRALE Il est possible d’inverser l’orientation de la colonne centrale. Retirez le capuchon en caoutchouc "E", déverrouillez la poignée "D" et retirer la colonne "C" du trépied en la tirant vers le haut. Retournez la colonne "C" puis replacez-la dans le trépied depuis le bas. Resserrez la poignée "D" et remet- tez le capuchon en caoutchouc "E" à sa place. NOTE Pour une utilisation en extérieur, par

ticulièrement lors de vents forts, il est possible d’augmenter la stabilité du tré- pied en suspendant un contrepoids (non fourni) au crochet "I". Le poids total de ce contrepoids et de l’appareil photo ne doit pas dépasser la charge utile déclarée du trépied.

FIXATION D’ACCESSOIRES

Retirez le capuchon "K". Le trépied est équipé d’une fixation femelle 3/8" "X" (fig.

5) qui sert à fixer des accessoires, comme

un bras articulé Manfrotto qui permet de soutenir un éclairage, un écran de retour, etc.

Déverrouillez le levier "D", montez la co- lonne "C" à son point le plus haut puis verrouillez-la à nouveau avec le levier "D". Poussez les jambes vers le bas et placez les sélecteurs d’angle "W" sur la position "fermé" puis repliez les jambes à 180° pour fermer le trépied.

TRANSPORT DU TREPIED

Il est possible d’attacher une sangle de transport sur le crochet "I" du trépied.

Si vous constatez une baisse de fluidité au niveau des bagues de serrage Twist Lock "A", veuillez suivre les instructions suivantes : - dévissez la partie en caoutchouc, - nettoyez les éléments (amovibles et sur la jambe) avec un peu d’eau puis séchez avec un chiffon doux pour retirer le sable ou saleté, - ubrifiez légèrement les parties filetées, - placez le cône interne en plastique comme montré en fig. 8 Attention: fixez le cône en plastique dans l’élément en métal approprié de la jambe (fig. 9 - version car- bone). - Revissez la partie en caoutchouc.

REGLAGE DE LA TENSION DU

CHASSIS Si la bonne utilisation du produit est com- promise par une tension trop faible ou trop élevée, il est nécessaire d’ajuster la ten- sion de serrage au niveau du châssis. Pour ce faire, faites tourner les vis "T" dans le sens des aiguilles d’une montre (pour res- serrer) ou dans le sens inverse (pour des- serrer) à l’aide d’une clé TORX numéro 25. Il est conseillé d’effectuer 1/3 de tour pour une tension adaptée.
