SCRCA177BN - Réfrigérateur SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de réfrigérateur	Réfrigérateur combiné
Capacité totale	177 litres
Consommation énergétique	A+ (énergétique)
Dimensions (HxLxP)	145 cm x 55 cm x 60 cm
Système de froid	Froid statique
Nombre de tiroirs	2 tiroirs à légumes
Éclairage intérieur	LED
Poids	50 kg
Garantie	2 ans
Entretien	Dégivrage manuel
Sécurité	Système anti-fuite
Accessoires inclus	Étagères en verre, bac à légumes

FOIRE AUX QUESTIONS - SCRCA177BN SCHNEIDER

Comment régler la température de mon réfrigérateur SCHNEIDER SCRCA177BN ?

Pour régler la température, tournez le bouton de contrôle de la température situé à l'intérieur du réfrigérateur. Réglez-le sur la position souhaitée, généralement entre 3°C et 5°C pour le réfrigérateur et -18°C pour le congélateur.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Vérifiez que le réfrigérateur est correctement branché et que la prise fonctionne. Assurez-vous également que les bouches d'aération ne sont pas obstruées et que la température est réglée correctement.

Comment dégivrer mon réfrigérateur SCHNEIDER SCRCA177BN ?

Débranchez le réfrigérateur et videz son contenu. Laissez la porte ouverte pour permettre à la glace de fondre. Essuyez l'eau de dégivrage avec une serviette. Ne jamais utiliser d'objets pointus pour enlever la glace.

Pourquoi mon réfrigérateur fait-il du bruit ?

Un léger bruit est normal en raison du compresseur et du ventilateur. Si le bruit est fort ou inhabituel, vérifiez que le réfrigérateur est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Essuyez avec un chiffon doux et sec. Évitez les produits chimiques agressifs qui peuvent endommager les surfaces.

Mon réfrigérateur a une odeur désagréable. Que faire ?

Videz le réfrigérateur et nettoyez-le avec un mélange d'eau et de vinaigre. Placez un petit bol de bicarbonate de soude à l'intérieur pour absorber les odeurs.

Comment savoir si le joint de porte est défectueux ?

Pour vérifier le joint, fermez la porte sur une feuille de papier. Si vous pouvez retirer la feuille facilement, le joint pourrait être usé et nécessiter un remplacement.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez si l'ampoule est brûlée et remplacez-la si nécessaire. Si le problème persiste, cela peut indiquer un problème électrique qui nécessite un service professionnel.

Mon réfrigérateur a des problèmes de condensation. Que faire ?

Vérifiez que la porte est bien fermée et que les joints sont en bon état. Une humidité excessive à l'intérieur peut également causer de la condensation. Assurez-vous de ne pas laisser la porte ouverte trop longtemps.

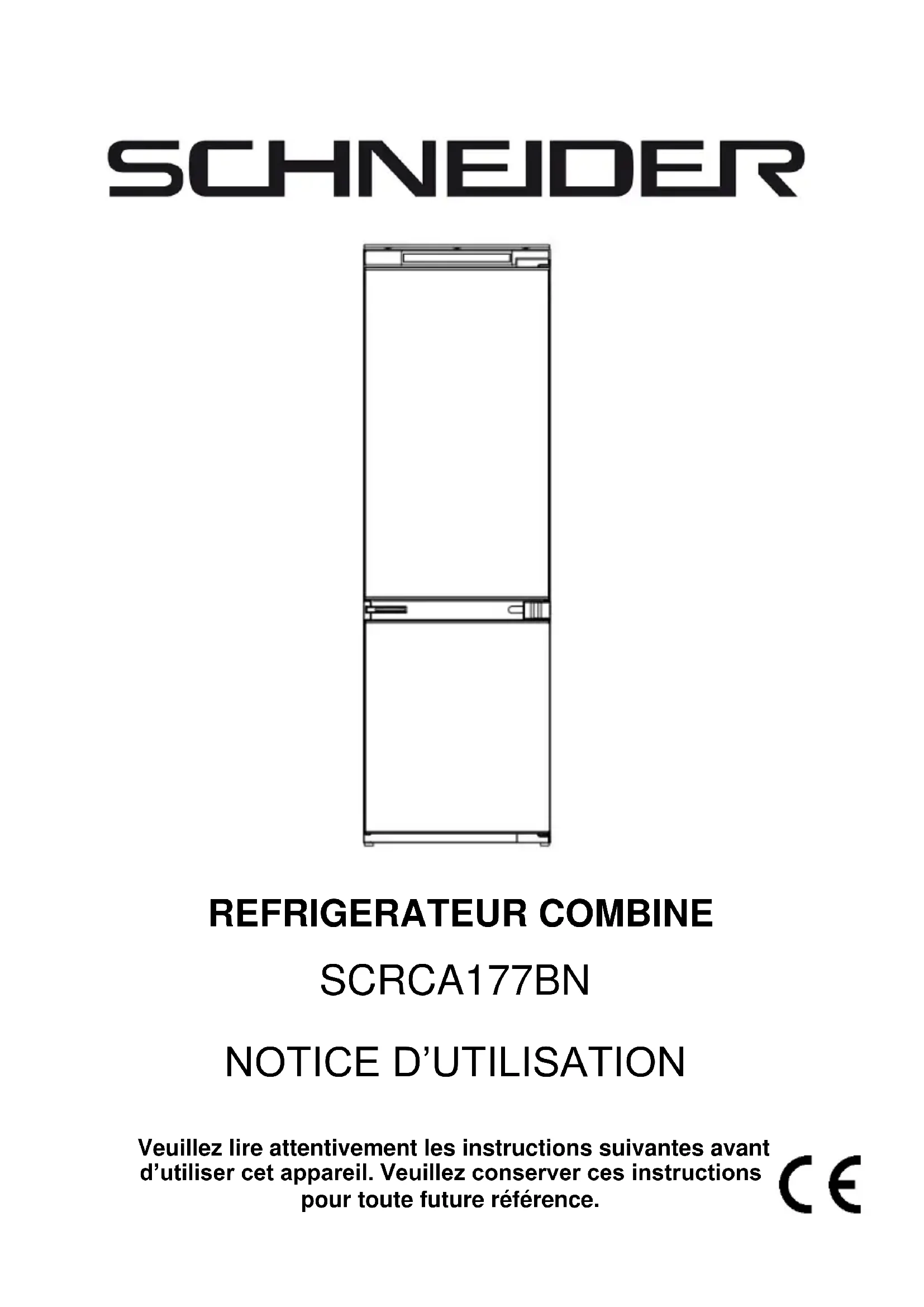

MODE D'EMPLOI SCRCA177BN SCHNEIDER

Veuillez lire attentivement les instructions suivantes avant d’utiliser cet appareil. Veuillez conserver ces instructions pour toute future référence.FR-2

Certains paragraphes de ce mode d’emploi sont les mêmes pour différents types de produits réfrigérants (réfrigérateurs, réfrigérateurs-congélateurs et congélateurs). Le fabricant n’assume aucune responsabilité pour des dommages causés par une utilisation non conforme aux instructions.

Veuillez garder cette notice pour pouvoir la consulter si besoin dans l’avenir et veuillez la transmettre à un éventuel futur propriétaire de l’appareil.

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) à aptitudes physiques, sensorielles ou mentales réduites ainsi que parFR-3 des personnes manquant d’expérience et de connaissances à moins que cette utilisation s’effectue sous la surveillance ou en accord avec la notice d’utilisation remise par les personnes responsables de la sécurité. Veillez à ce que les enfants n’utilisent pas l’appareil sans surveillance. Ne les laissez pas jouer avec l’appareil. Il est interdit de s’assoire sur les éléments sortants et de se pencher sur la porte.

Le réfrigérateur-congélateur fonctionne convenablement à la température ambiante indiquée dans le tableau des spécifications techniques. Évitez de placer l’appareil dans une cave, unFR-4 vestibule ou dans un chalet sans chauffage en automne et en hiver.

Pendant l’installation, le déplacement et le soulevement ne saisissez pas les poignées des portes, ne tirez pas par le conduit réfrigerant à l’arrière du réfrigérateur et ne touchez pas le compresseur.

Pendant le transport, le déplacement et l’installation, le réfrigérateur-congélateur ne doit pas être penché de plus de 40°. Si cela arrive, attendez au moins 2 heures après l’installation avant de le brancher.FR-5

Avant chaque entretien courant veuillez débrancher l’appareil. Ne tirez pas par le cordon d’alimentation mais débranchez-le en saisissant la fiche de la prise.

Les bruits comme des craquements ou des éclatements sont causés par des élargissements et des rétrécissements des pièces résultant des changements de température.

Pour des raisons de sécurité, il ne faut pas dépanner l’appareil de ses propres moyens. Les réparations faites par des personnes non qualifiées dans ce domaine peuvent constituer un danger à la sécurité de l’utilisateur de l’appareil.FR-6

En cas de panne du circuit frigorifique, aérez la pièce où se trouve l’appareil pendant quelques minutes (la pièce doit être au moins de 4m

pour le produit du méthylpropane m/R600).

Il ne faut pas congéler à nouveau les produits qui ont déjà été décongélés, même partiellement.

Il ne faut pas stocker des boissons en bouteilles et en cannettes et surtout des boissons pétillantes dans le compartiment congélateur. Les cannettes et les bouteilles risquent d’éclater.

Éviter le contact des produits sortis directement du congélateur (ex. les glaçes, les glaçons, etc.) avec la bouche. Leur température basse peut causer des gelures graves.FR-7

Faites attention à ne pas détériorer le circuit frigorifique, par exemple par la détériorisation du canal du produit frigorifique dans l’évaporateur ou par la rupture des tuyaux. Le fluide frigorigène jaillissant est inflammable. Au cas du contact du produit avec les yeux, rincez les avec de l’eau propre et contactez immédiatemment le médecin.

Il convient aussi d’éliminer ou de rendre impossible l’usage de la serrure de l’appareil usé afin que les enfants ne puissent pas s’enfermer dans l’appareil une fois désinstallé.

L‘appareil est conçu pour stocker de la nourriture, ne pas l‘utiliser à d‘autres fins.FR-8

L‘appareil doit être complètement débranché de l‘alimentation (en retirant la prise d‘alimentation) pour effectuer des tâches telles que le nettoyage, l‘entretien ou le changement de son emplacement.

Cet appareil peut être utilisé par des enfants âgés de 8 ans ou plus, par des personnes avec des capacités motrices, sensorielles ou mentales réduites et par des personnes dénuées d’expérience ou de connaissance de l’équipement uniquement si elles se trouvent sous surveillance et qu’elles aient été instruites auparavant au sujet de l’exploitation de l’appareil de façon sûre et qu’elles connaissentFR-9 les dangers liés à l’exploitation de l’appareil. Les enfants ne devraient pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne devraient pas être effectués par des enfants inférieurs à 8 ans et sans surveillance d’une personne appropriée.

Le traitement anti-bactérien (selon les modèles) : Sa présence est indiquée moyennant une étiquette correspondante collée à l’intérieur de l’appareil) - Le traitement antibactérien ajouté au matériau dont sont conçus les joints d’étanchéité des portes des réfrigérateurs, protège les produits qu’y sont entreposés contre la moisissure, les bactériesFR-10 et les microorganismes. Afin d’obtenir plus d’espace dans le congélateur, retirez les tiroirs et placez vos produits directement sur les étagères. Cela n’a aucun effet sur les paramètres thermiques et mécaniques de l’appareil. Le volume utile du congélateur a été calculé sans les tiroirs. Frigorigène Attention : Risque incendie Le gaz frigorigène contenu dans le circuit de cet appareil est de l’isobutane (R 600a), gaz peu polluant mais inflammable. Lors du transport et de l’installation de l‘appareil, veiller à n’endommager aucune partie du circuit frigorifique.FR-11 N’utilisez aucun outil coupant ou pointu pour dégivrer l’appareil. N’utilisez aucun appareil électrique à l’intérieur de l’appareil. Si le système de réfrigération est endommagé :

• Mettez le réfrigirateur hors tension.

• N’utilisez pas de flamme près de l’appareil.

• Evitez les étincelles – n’allumez pas d’appareil électrique ou de lampe électrique.

• Ventilez immédiatement la pièce. En ce qui concerne l’installation, la manipulation, le nettoyage et la mise au rebut de l’appareil, référez-vousFR-12 aux chapitres ci-après du guide d’utilisation. Convient pour les alimentsFR-13

DESCRIPTION DE L’APPAREIL

Tous les dessins de ce guide sont schématiques ; certaines caractéristiques et certains dispositifs peuvent ne pas correspondre entièrement à votre réfrigérateur. L’apparence et les spécifications du produit réel peuvent varier en fonction du modèle.

1. Panneau de contrôle

2. Clayettes réfrigérateur (x3)

4. Couvercle bac à légumes

5. Tiroir zone froide (1x)

6. Bac à légumes (1x)

8. Tiroir du congélateur (x3)

Positionnement et installation de l’appareil

1. Lorsque l’appareil a été déballé, vérifier que la tension principale est

la même que celle indiquée sur la plaque signalétique.

2. Si le sens d’ouverture de la porte vous convient, continuez

l’installation. Dans le cas contraire, inverser la position des charnières. Pour ce faire, veuillez suivre le guide. Lors de l’installation de l’appareil, n’oubliez pas ce qui suit : A. N’installez pas l’appareil près d’une source de chaleur comme les radiateurs, fours, cuisinières, etc. ou en plein soleil. B. Assurez-vous que, lors du dégivrage automatique, l’eau coule correctement de la paroi arrière dans le canal de vidange. C. Une fois l’appareil placé dans sa position finale, laissez-le au repos pendant au moins 12 heures avant de le raccorder à une prise électrique. D. Veuillez vous assurer du bon fonctionnement de l’appareil avant d’y placer les aliments.

AVERTISSEMENT : NE PAS INSTALLER L’APPAREIL PRÈS DE

SOURCES DE CHALEUR ET LAISSER UN ESPACE D’AU MOINS 5 CM AU-DESSUS. Installation de l’appareil dans le meuble. − Les dimensions du meuble doivent correspondre à celles illustrées sur les pages suivantes. − Insérer l’appareil dans le caisson contre la paroi latérale adjacente à l’ouverture. − Ajuster le pied tant que le panneau supérieur du caisson n’est pas en contact avec l’appareil et ancrer la partie supérieure de l’appareil, à l’aide des vis fournies, dans le panneau percé au préalable sur la façade. Ancrer les deux équerres en bas dans le socle du meuble et le centre de l’appareil à la paroi arrière à l’aide d’étriers. Visser les deux pieds dans les trous dans la base de l’appareil. − Positionner le joint en plastique. Positionner les charnières à glissières et fixer les. Clipser également les cache-vis.FR-15 − Ajuster et sécuriser les charnières à glissières contre la porte.

Fixez le support contre la partie basse du réfrigérateur Joint d’étanchéité Sur le côté sans charnières, ajoutez le joint d’étanchéité comme illustré sur l’image à gauche.FR-16

Fixer la partie supérieure contre le meuble.FR-17

Fixer l’équerre contre le meuble et ajoutez le cache décoratif. Fixer la tige de connexion sur le côté. Une fois la charnière montée sur la porte du meuble, veuillez ajouter les caches décoratifs afin de couvrir les vis. Il suffit de les clipser. Astuce : Vous pouvez ajouter les blocs des charnières à glissières une fois que les charnières à glissières ont été fixées à la porte du meuble et les caches vis mis en place.FR-18

DIMENSIONS D’INSTALLATION

Ventilation La prise en considération de la ventilation est essentielle lors de l’installation d’un réfrigérateur dans un meuble. La chaleur dégagée de l’appareil doit pouvoir être dispersée dans la pièce. Un appareil qui n’est pas correctement ventilé peut entraîner des coûts de fonctionnement accrues et une défaillance prématurée. Dans ces circonstances, l’appareil n’est également plus couvert par la garantie. Une grille de ventilation dans le socle est nécessaire pour permettre l’air de circuler correctement (dimensions recommandées : 500 mm x 15 mm). De plus, afin d’assurer le bon fonctionnement de l’appareil, le dessus de la niche ne doit pas être obturé. La partie supérieure de l’armoire doit ainsi permettre à l’air d’être évacué dans la pièce. Les dimensions pour la grille de ventilation recommandées sont 500 mm x 35 mm. Il est également nécessaire d’avoir de l’espace à l’arrière de l’armoire pour permettre à l’air froid de passer sur le condenseur. Les dimensions conseillées sont au moins 500 mm x 35 mm. − Veuillez prendre en considération les dimensions de la page suivante − La flèche indique le flux d’airFR-19 Plus le flux d’air est optimisé, plus le fonctionnement de l’appareil sera optimisé. Inverser le sens d’ouverture de la porte

1. Avant d’inverser le sens d’ouverture de la

porte, débranchez l’appareil et retirez tous les aliments.

2. Utiliser un tournevis plat afin de soulever et

enlever les caches des chanières.

3. A l’aide d’un tournevis, dévisez la chanière

supérieure de la porte, tout en maintenant la porte (fig. 2).

4. A l’aide d’un tournevis, dévisez la charnière

du milieu de la porte, tout en maintenant la porte supérieure*.

5. Mettez la porte de côté, à un endroit

6. Inclinez l’appareil (jusqu'à 40°) afin d’avoir

suffisament de place pour accéder à la charnière inférieure (fig. 3). Modèle

177cm Réfrigérateur 1 porte / congélateur

144cm Réfrigérateur 1 porte / congélateur

122cm Réfrigérateur 1 porte / congélateur

102cm Réfrigérateur 1 porte / congélateur

88cm Réfrigérateur 1 porte / congélateur

7. A l’aide d’un tournevis, dévisez cette

8. Fixez la charnière inférieure sur l’autre côté

9. Positionnez la porte d’une telle manière que

l’axe de la charnière inférieure soit alignée avec le trou de l’équerre de la porte inférieure.

10. Fixez la charnière du milieu de la porte sur

l’autre côté de l’appareil de manière à ce que l’axe inférieure de la charnière du milieu soit alignée avec le trou correpondant de l’équerre de la porte supérieure. Positionnez le deuxième assemblage de façon à ce que l’axe supérieur de la charnière du milieu soit alignée avec le trou correspondant de l’équerre de la porte inférieure. *

11. Fixer la charnière supérieure afin que l’axe

de la charnière soit alignée avec le trou correspondant de l’équerre de la porte supérieure. * (fig. 5).

12. Vérifiez que les portes sont bien alignées

avec le corps de l’appareil.

13. Replacer les cache-charnières.

14. Allumez l’appareil selon les instructions de

la partie correspondante du manuel d’utilisation.

• Concerne les modèles dotés avec les deux compartiments réfrigérateur et congélateur. fig. 4 fig. 5FR-21

Installation de votre appareil

1. Déballez l’appareil.

2. Enlevez tous les objets qui se trouvent à l’intérieur de l’appareil.

3. Retirez soigneusement tous les films transparents et ruban adhésif de

4. Retirer les éventuels morceaux de polystyrène d’autour du

5. Enlever tous les documents et les accessoires à l’intérieur.

6. Nettoyez l’intérieur de l’appareil avec de l’eau tiède vinaigrée et

séchez-le avec un chiffon doux.

• Assurez-vous que les tuyaux pour la circulation du froid réfrigérant n’aient pas été endommagés pendant l’installation.

• L’appareil doit être réservé pour l’usage auquel il est destiné.

• L’appareil doit être placé sur une surface stable et plane. Ainsi, vous pouvez vous assurer que le réfrigérant puisse circuler correctement et que votre appareil fonctionne de façon efficace.

• Si possible, placez votre appareil dans une pièce sèche et bien aérée.

• Ne placez pas votre appareil en plein soleil, ni dans une pièce à température élevée.

• Ne placez pas votre appareil à proximité de sources directes de chaleur comme le chauffage, fours, cuisinière, etc. Si l’installation près d’une source de chaleur directe ne peut être évitée, il est recommandé de respecter une distance minimum par rapport à la source de chaleur :

Ne jamais obstruer la ventilation Veuillez toujours débrancher la prise, ne jamais tirer sur le câble pour couper l’alimentation de l’appareil. ATTENTION : Après l’installation, veuillez attendre au moins 12 heuresFR-22 avant de brancher l’appareil afin que la circulation du fluide frigorigène se stabilise et qu’aucun problème de fonctionnement se produise. Avant de raccorder l’appareil, assurez-vous que l’intérieur de l’appareil soit totalement sec. Toute intervention non compétente risque de provoquer un incendie. Assurez-vous qu’aucun objet ne gène la circulation du froid frigorigène, en particulier les pièces autour du compresseur.

AVERTISSEMENT : Compte tenu de sa composition, le réfrigérant est

facilement inflammable, le circuit de refroidissement a été scellé hermétiquement et des tests ont été effectués plusieurs fois pour relever des éventuelles fuites. Seulement un professionnel est autorisé d’intervenir sur le système de réfrigération. Du fluide qui se déverse pourrait blesser vos yeux. En cas de contact du réfrigérant avec les yeux, laver les yeux immédiatement avec de l’eau et consulter immédiatement un médecin. Compte tenu de sa classe climatique, l’appareil est conçu pour fonctionner dans uns température ambiante inférieure à 38°C. PLAQUE SIGNALETIQUE La plaque signalétique avec les données techniques est située sur un côté de l’appareil à l’intérieur ou à l’extérieur, ou sur le côté arrière de l’appareil. Données techniques Idéalement, notez ci-dessous les données de la plaque signalétique afin d’éviter de désinstaller l’appareil si vous avez besoin d’accéder aux informations.

BRANCHER VOTRE APPAREIL

Votre appareil doit impérativement être raccordé à une prise liée à la terre répondant aux réglémentations en vigueur et qui a été installée par un professionnel autorisé. Avant de brancher votre appareil, veuillez vérifier que le voltage et la fréquence indiquée sur la plaque signalétique répondent conviennent à votre installation. S’ils ne correspondent pas, veuillez contacter un professionnel ou le revendeur. L’appareil ne doit pas être raccordé à un redresseur inverse (par exemple à un panneau solaire).FR-23 Mise en garde :

• Ne jamais ranger des bouteilles dans le congélateur. Les liquides s’élargissent lorsqu’ils refroidissent et les bouteilles pourraient exploser.

• Ne jamais garder de substances explosives ou contenants des aérosols avec les propulseurs inflammables tels que le butane, propane, pentane etc. dans le congélateur. Des gaz pourraient s’échapper et être enflammés par les composants électriques. Vous trouverez la présence des ces gaz sur la liste des composants sur la bouteille ou par le symbole correspondant sur la bouteille.

• Lors du stockage des aliments achetés surgelés, veuillez suivre les conseils du fabricants concernant la conservation inscrits sur l’emballage.

• Avant de déguster de la glace, après l’avoir sortie du congélateur, veuillez patienter quelques minutes pour éviter de blesser votre longue ou vos lèvres. Evitez également de toucher la paroi intérieure du congélateur avec des main humides.

• De préférence, consommez / cuisinez les aliments décongélés (même en partie) immédiatement. Ils ne doivent pas être congéler de nouveau.

• Les emballages doivents être secs afin d’éviter qu’ils se collent l’un contre l’autre lors de la congélation.

• Essayez de séparer les aliments congélés et ceux pas encore congélés.

INSTRUCTIONS POUR LE REFRIGERATEUR

Vous trouverez des instructions dans les chapitres suivants. Congélation / conservation des aliments frais Presque tous les produits frais peuvent être congelés et être conservés dans le congélateur. Pour les aliments les plus courants, un guide de conservation est fourni indiquant les durées de conservation conseillées ainsi que les emballages adéquats. Il est conseillé d’identifier les aliments avant la congélation car leur identification est plus compliquée une fois congelé dans des sachets transparents. Il existe des étiquettes spécialement conçues pour cet effet. De préférence, congélez des portions individuelles afin d’éviter deFR-24 décongéler ensuite des quantités trop importantes pour être consommées. Veuillez inscrire idéalement les infiormations suivantes : Nom de l’aliment, poids, quantité, date de congélation et date limite de conservation. Ensuite procédez ainsi :

1. Baies, fruits avec peau, herbes etc. devraient être disposées en vrac

pour la congélation sur le plateau de congélation dans la partie supérieure du congélateur et ensuite mis dans des sacs de congélation après environ 12 heures. Stocker les sacs de congélation remplis dans l’un des tiroirs disponibles. Les aliments frais devraient être placés dans le tiroir du haut et placés dans le tiroir inférieur après environ 24 heures. Évitez de mettre des aliments frais directement en contact avec des aliments déjà surgelés. Ces derniers pourraient être légèrement décongéles et ne plus respecter les durées de stockage indiquées.

2. Dans un délai de 24 heures, veuillez respecter la capacité maximum

de congélation de votre congélateur, indiquée sur la plaque signalétique de l’appareil et ne pas congéler plus d’aliments frais que la quantitée inscrite.

3. Si votre congélateur est équipé de la fonction super congélation,

activez-la. Cela n’est pas forcément nécessaire si les aliments ajoutés son déjà surgelés. Mise en garde ! Éteindre la fonction super congélation après maximum 24 heures.

4. Régler le thermostat à une température moyenne à élevée

Remplissage du compartiment congélateur avec des aliments frais En fonction de la capacité de congélation de l’appareil, veuillez éventuellement attendre au moins 24 heures avant de le remplir le congélateur avec des aliments frais. Capacité maximale Afin d’assurer un stockage correct des aliments surgelés, ne jamais remplir les tiroirs jusqu’en haut. Ajustez la température en fonction de la quantité d’aliments congelés. Pour économiser l’énergie dans des conditions normales, à température ambiante, il est recommandé de régler la tempéraure à un niveau moyen.FR-25 Durées de conservation Le temps de stockage pour les produits achetés surgelés dépend du type de produits et de ses ingrédients. Pour cette raison, veuillez suivre les indications du fabricant inscrites sur l’emballage. Une fois les aliments surgelés décongelés, ils devraient être consommés dans les 12 à 24 heures. Ne mangez pas les aliments une fois leur durée de conservation maximum dépassée, vous risquez une intoxication alimentaire.

PRECAUTIONS ET CONSEILS

Lorsque vous nettoyez l’appareil, débranchez le cordon d’alimentation ou coupez le fusible principal. Après avoir fermé la porte du congélateur, ne l’ouvrez pas immédiatement et ne la forcez pas son ouverture. Le joint d’étanchéité crée un compartiment sous vide. Veuillez attendre 1-2 minutes jusqu’à ce qu’il est possible d’ouvrir la porte de nouveau normalement. Afin d’éviter la formation de condensation, laissez les aliments cuisinés refroidir à température ambiante et ne fermez le couvercle et ne le mettez au congélateur qu’après. Laissez la porte du congélateur ouverte aussi brièvement que possible pour éviter de gaspiller de l’énergie.FR-26

NETTOYAGE ET ENTRETIEN

Veuillez toujours débrancher le cordon d’alimentation ou couper le fusible principal. Veuillez nettoyer le joint de la porte à l’eau tiède, sans ajout de produits de nettoyage. Nettoyer régulièrement votre appareil.

• Les différents composants de l’intérieur du réfrigérateur / congélateur ne sont en général pas lavables au lave-vaisselle. Veuillez les laver à la main, avec de l’eau tiède et quelques gouttes de liquide vaisselle. N’utilisez jamais le produit de nettoyage non dillué et n’utilisez aucun abrasif ou de l’acide, c'est-à-dire produit chimique de nettoyage.

• La plaque signalétique ne doit pas être endommagée et ne doit jamais être retirée, c’est essentiel pour le suivi en cas de panne ou besoin de renseignement sur le produit. Lors du nettoyage, assurez-vous que l’eau ne coule pas sur les pièces électroniques à l’intérieur de l’appareil.

• S’il y a un échangeur thermique, appelé condenseur, à l’arrière de votre appareil, it doit être nettoyé régulièrement. De la poussière et des saletés pourraient empêcher la chaleur d’être évacuéee correctement et augmenter considérablement la consommation d’énergie. Pour de meilleurs résultats, utilisez une brosse douce ou un chiffon pour enlever la poussière du condenseur. Des conseils spécifiques pour le nettoyage du réfrigérateur Nettoyez l’orifice de vidange dans le réfrigérateur de temps à autre avec par exemple, des cotons-tiges.

MISE HORS TENSION DE L’APPAREIL

Si votre appareil doit être éteint pendant une durée prolongée, il est conseillé de le laisser ouvert afin d’éviter la création de mauvaises odeurs à l’intérieur.FR-27

Lors de la première mise en service ou après une coupure de courant, les températures pour le réfrigérateur et congélateur sont respectivement réglées à 5°C et -18°C. Si vous souhaitez changer ce réglage, appuyez sur ce bouton pendant 3 secondes pour dévérouiller le bandeau de commande. Le bandeau de commande s’illumine et vous pouvez faire les changements souhaités. Réglage de la température du réfrigérateur – (uniquement lorsque le panneau est déverrouillé), appuyez sur le bouton pour obtenir les différentes températures de 2°C à 10°C. Réglage de la température du congélateur – (uniquement lorsque le panneau est déverrouillé), appuyez sur les boutons pour obtenir les différentes températures de - 15°C à - 25°C. Fonction super réfrigération – lorsque le panneau est dévérouillé, appuyez sur ce bouton. Il s’illumine et la fonction est activée. Le réfrigérateur fonctionne à une température de 2°C pendant 24 heures. Ensuite, l’éclairage du bouton s’éteint et la fonction est désactivée. Fonction vacances - lorsque le panneau est dévérouillé, appuyez sur le bouton et il s’illumine. La fonction est activée et la température du réfrigérateur est réglée sur 17°C, celle du congélateur à -18°C. Cette fonction permet de faire des économies d’énergie lors d’une longue absence, sans aliments frais au réfrigérateur. L’appareil est dotée de la fonction Smart. Appuyez sur le bouton pour l’activer et le voyant s’illumine (la fonction est désactivée lorsque le voyant n’est plus allumé). Quand la fonction est activée, le réfrigérateur est automatiquement réglé à 5°C et le congélateur à - 18°C. Fonction super congélation - lorsque le panneau est dévérouillé, appuyez sur ce bouton. Il s’illumine et le congélateur est réglé à - 25°C. Après 24 heures, la fonction est désactivée automatiquement.FR-28 Appuyez sur bouton ON/OFF pendant 3 secondes pour éteindre votre appareil et le bouton s’illumine, l’alimentation électrique est coupée. L’éclairage intérieur s’éteint et le compresseur cesse de fonctionner. Appuyez sur le bouton ON/OFF pendant 3 secondes pour allumer votre appareil, le symbole s’illumine et l’appareil fonctionne de nouveau. Sur les modèles No Frost existe le dégivrage forcé. Appuyez simultanément sur le bouton de la température et le bouton ON/OFF pendant 3 secondes pour activer le dégivrage forcé afin de nettoyer l’évaporateur du congélateur et les symboles numériques s’illuminent. Appuyez simultanément sur le bouton de la température et le bouton ON/OFF pendant 3 secondes pour désactiver le dégivrage forcé et les symboles numériques s’éteignent. Affichage de défauts & alarme Cet appareil est doté de la fonction « affichage de défauts & alarme ». Si les capteurs sont défectueux, le code correspondant est affiché sur le bandeau de commande. L’appareil produit toujours du froid mais l’intervention d’un technicien est nécessaire pour vérifier l’appareil : F1 – Capteur de l’évaporateur du réfrigérateur F2 – Capteur de température ambiante F3 – Capteur du compartiment réfrigérateur F4 – Capteur du compartiment congélateur F5 – Capteur de dégivrage CE – Erreur de communication du bandeau pricipal et du bandeau d’affichage.

AVERTISSEMENT : Toutes les fonctions sont disponibles lorsque le

bandeau de commande est dévérouillé (le bouton « verrouillage » est illuminé) REMPLACEMENT DE L’AMPOULE : Ne jamais utiliser une ampoule plus puissante que celle indiquée ci- dessus. La tension indiquée sur l’ampoule doit respecter les indications de la plaque signalétique de l’appareil.

• Débrancher le fusible principal de l’appareil.

• Retirez le cache transparent.

• Enlever l’ancienne ampoule en la dévissant et visser l’ampoule de rechange.

• Fixer le cache de la lampe.FR-29 Plage de température : Grâce à la circulation naturelle de l’air dans le réfrigérateur, il y a des différentes plages de température pour le stockage approprié des différents types d’aliments. La zone la plus froide est située juste au- dessus du bac à légumes, dans la partie la plus basse du réfrigérateur et sur la partie arrière de la clayette. La zone la plus chaude se trouve dans la partie supérieure de l’appareil, vers la porte. Disposez les aliments selon le tableau suivant et laissez suffisamment d’espace entre eux pour que l’air puisse circuler librement Conservation des aliments dans le réfrigérateur (du haut vers le bas)

1. Balconnets de la porte

a) Beurre, fromage b) Oeufs c) Petits bocaux ou bouteilles pour les assaisonnements, canettes d) Grandes bouteilles, boîtes de conserve

2. Réfrigérateur (clayettes et bac à légumes)

a) Confitures b) Pâtisseries, plats cuisnés c) Produits laitiers / viandes et saucisses d) Salade, fruits et légumes Les aliments qui dégagent ou absorbent des odeurs ainsi que des liquides doivent toujours être conservés dans des boites ou bouteilles fermés hermétiquement. Les aliments fragiles et rapidment périmables doivent être fermés hermétiquement. Les fruits, légumes et salades peuvent être placés sans emballage dans le tiroir à fruits et à légumes. Des feuilles en plastique ou aluminium réutilisables ainsi que les récipients en verre ou en métal peuvent être utilisés pour le stockage des aliments. Veuillez toujours les boissons et aliments chauds efroidir avant des les mettre dans le réfrigérateur.FR-30

ZONE LA PLUS FROIDE DU REFRIGERATEUR

Ce symbole ci-dessous indique l'emplacement de la zone la plus froide dans votre réfrigérateur. Cette zone est délimitée près du ventilateur, et en haut par le symbole ou bien par la clayette positionnée à la même hauteur. Afin de garantir les températures dans cette zone, veillez à ne pas modifier le positionnement de cette clayette. Installation de l'indicateur de température Pour vous aider à bien régler votre réfrigérateur, celui-ci est équipé d'un indicateur de température (livré dans le sachet de la notice) qui permettra de contrôler la température moyenne dans la zone la plus froide.

AVERTISSEMENT: Cet indicateur est seulement prévu pour être

utilisé avec votre réfrigérateur. Veillez à ne pas l'utiliser dans un autre réfrigérateur (en effet, la zone la plus froide n'est pas identique), ou pour une autre utilisation. Vérification de la température dans la zone la plus froide Une fois que l'installation de l'indicateur de température est réalisée, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte. Le cas échéant, ajustez le thermostat en conséquence comme indiqué précédemment. La température intérieure du réfrigérateur est influencée par plusieurs facteurs tels que la température ambiante de la pièce, la quantité d'aliments stockés et la fréquence d'ouverture de la porte. Prenez ces facteurs en compte lors du réglage de la température. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que l'indicateur de température apparaisse «OK». Si "OK" n’apparaît pas, cela signifie que la température est trop élevée. Réglez le thermostat sur une position supérieure. Attendez au mois 12 heures avant de réajuster le thermostat. Après le chargement des denrées fraîches dans l'appareil ou après les ouvertures répétées (ou ouverture OKFR-31 prolongée) de la porte, il est normal que l'inscription «OK» n'apparaisse pas dans l'indicateur de température. Conseils: Économies d'énergie

• Installez l’appareil dans une pièce fraîche, sèche et convenablement aérée.

• Veillez à ne pas exposer l’appareil aux rayons de soleil et ne le placez jamais à proximité d’une source directe de chaleur (près d’un radiateur, par exemple).

• Ne bouchez jamais les orifices ou grilles d’aération de l’appareil.

• Laissez refroidir les aliments avant de les placer dans l’appareil.

• Placez les produits congelés dans le réfrigérateur pour les décongeler.

• La basse température des produits congelés contribuera au refroidissement des aliments se trouvant dans le réfrigérateur.

• Dégivrez le congélateur lorsque la givre s’y est accumulée. Une épaisse couche de glace risque d’altérer le transfert du froid vers les produits congelés et d’augmenter ainsi la consommation d’énergie de l’appareil. GUIDES DE DEPANNAGE : La qualité des processus de fabrication et l’utilisation de nouvelles technologies pour les réfrigérateurs et congélateurs devraient devraient garantir le fonctionnement sans problèmes de votre appareil. Si vous suspectez une faute, avant de contacter le service après vente ou votre magasin de proximité, directement ou par l’intermédiaire de votre revendeur, assurez-vous que vous avez suivi toutes les instructions et les conseils donnés dans ce manuel d’utilisation. Veuillez noter : Le compresseur ne doit pas fonctionner en continu. Il est contrôlé par un thermostat en fonction de la température réglée. Le compresseur peut faire des bruits, lorsque le système de réfrigération fonctionne. Le bruit est lié au moteur qui fonctionne dans le compresseur et lié au liquide de réfrigération qui circule dans les tuyaux. Ces bruits sont normaux et n’indiquent aucune anomalie concernant le fonctionnement de votre appareil. Dans les pièces non chauffées et en hiver, de la condensation peut se former sur les parties extérieures de l’appareil. Cela ne présente pas uneFR-32 anomalie et disparait lorsque la température ambiante augmente. Contacter uniquement un technicien lorsque vous ne trouvez pas la srouce du défaut par vous-mêmes. L’appareil ne fonctionne pas (il n’est pas allumé)

• Est-ce que prise est en bon état et l’appareil branché à la prise de courant ?

• Test : Placez une feuille de papier entre le joint et le compartiment et fermez la porte, il devrait être difficile de l’enlever. En cas de défaillance ou de panne de courant, l’isolation de l’appareil permet de garder les aliments congélés entre 2 à 5 heures après le début de la coupure de courant. Certains appareils avec une isolation spéciale peuvent garder les aliments frais beaucoup plus longtemps. Pour plus de renseignements, veuillez demander à votre revendeur l’autonimie en cas de coupure de courant du produit. Si la coupure est de plus longue durée, les aliments surgelés risquent de décongéler. Par conséquent, veuillez rapidement trouver la source du problème et si possible, transférez les aliments dans un autre réfrigérateur ou congélateur. Votre appareil ne produit pas suffisamment de froid. Le processus de congélation est trop lent et le compresseur est en marche trop souvent. Veuillez vérifier : Avez-vous laissé l’appareil au repos pendant au moins 12 heures avant de l’allumer ? (Pour stabiliser la circulation du fluide frigorigène) Voir « démarrage » Si ce n’est pas le cas, débranchez votre appareil et penchez-le vers un côté avec la porte fermée pendant une courte période, c'est-à-dire inclinez-le et puis placez-le sur ses pieds à nouveau. Attendez au moins 2 heures avant de le brancher de nouveau. Laissez la porte fermée pendant environ 12 heures. La porte ne se ferme pas hermétiquement. Est-ce qu ela prise fonctionne correctement (événtuellement faire un test avec un autre appareil)FR-33

• L’appareil est-il allumé ? Ne pas laisser le thermostat à la position « 0 ».

• Un ou plusieurs côtés, appelez votre département de service le plus proche.

• Des couches épaisses de givre se forment sur la paroi intérieur du congélateur (voir « Nettoyage et entretien »)

• L’appareil est exposé à la lumière directe du soleil ou il situé près d’une source de chaleur directe.

• Protéger l’appareil contre les rayons directs du soleil / vérifier la distance entre la source de chaleur / placer une plaque d’isolation entre l’appareil et la source de chaleur. (voir « comment choisir où installer votre appareil »)

• Le congélateur a été rempli avec une quantité d’aliments frais supérieure à la capacité de congélation de l’appareil indiquée sur la plaque signalétique.

• La ventilation fonctionne-t-elle correctement, la grille de ventilation est elle bloquée ou le condenseur à l’arrière est-il couvert de poussières ? Votre appareil est excessivement bruyante : Veuillez vérifier :

Est le meuble placé de façon stable et nivelé ou y a-t-il des objets ou meubles proches qui pourraient vibrer contre le meuble ? Assurez-vous qu’aucun obstacle ne se trouve derrière l’appareil, enlever tous les élements qui pourraient être en contact avec l’appareil. Remarque : Des légers bruits de bouillonnement sont normaux pour ce type de système de réfrigération.

En aucun cas vous devriez procéder à des interventions techniques ou de réparations sur l’appareil. INTERVENTIONS SUR L’APPAREIL : Toutes réparations ou interventions sur l’appareil doivent uniquement être effectuées par votre service après-vente le plus proche, sinon, l’utilisateur prend des risques considérables et la garantie ne sera plus valide.FR-34 Consulter la carte de garantie ci-joint ou la liste jointe séparément concernant des services après-ventes, pour prendre connaissance quel service est en charge d’intervenir sur l’appareil. Si il n’y a aucun service après-vente à proximité, veuillez contacter votre revendeur. FICHE TECHNIQUE RELATIVE A L’ENERGIE : Marque: Schneider Référence commerciale: SCRCA177BN Modèle: TRF-32BIFHEAA Catégorie de l’appareil réfrigérant: 7, Réfrigérateur- congélateur Classe d’efficacité énergétique:

Consommation d’énergie : 270 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d’essai standardisées. La consommation d’énergie réelle dépend des conditions d’utilisation et de l’emplacement de l’appareil. Volume utile du réfrigérateur (l)

Volume utile du congélateur (l)

Classe climatique : N/ST Cet appareil est conçu pour être utilisé à une température ambiante comprise entre 16°C et 38°C. Niveau sonore en dB(A) re 1 p : 41 dB(A) Type d'installation : Intégrable Gaz réfrigérant: R600a (70g) Isolant: Cyclopentane Autonomie en cas de coupure 11 h Pouvoir de congélation 3 kg/24hFR-35

Ce logo apposé sur le produit signifie qu’il s’agit d’un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d’équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne citée ci-dessus afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l’environnement Les substances dangereuses contenues dans les équipements électriques et électroniques peuvent avoir des effets potentiellement dangereux pour l’environnement et la santé humaine. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Cet appareil ne doit pas être jeté sur la voie publique. Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition.

EXCLUSIONS DE GARANTIE

La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de :

1. détériorations superficielles dues à l'usure normale du produit ;

2. défauts ou détériorations dus au contact du produit avec des liquides

et dus à la corrosion provoquée par la rouille ;

3. tout incident, abus, utilisation impropre, modification, démontage ou

réparation non autorisés;

4. toute opération impropre d'entretien, utilisation non conforme aux

instructions concernant le produit ou le branchement à une tension incorrecte ;

5. toute utilisation d'accessoires non fournis ou non approuvés par le

fabricant. La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.FR-36
