MODE D'EMPLOI 4120 A PeakTech

Manuel d'utilisation

Générateurs de fonctions

arbitraires DDS

Table des matières	Page
Table des matières DE et EN	1
1. instructions de sécurité	5
2. les termes et symboles de sécurité	6
2.1 Concepts de sécurité
2.2 Symboles
3. propriétés générales	7
4. introduction	7
4.1 Avant de l'unité / arrière de l'unité et interface utilisateur 4125-4165
4.2. verso 4125 - 4165	9
4.1.1 Avant de l'unité / arrière de l'unité et interface utilisateur 4120-4124	10
4.2.1 Arrière 4120 - 4124	11

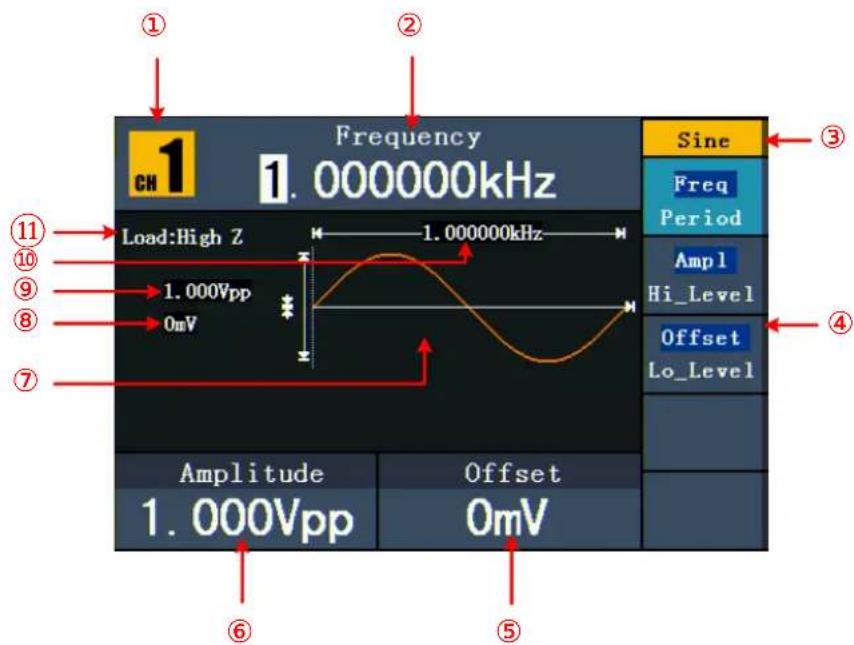

4.3 Interface utilisateur	12
4.4 Examen général	12
4.5 Réglage du repose-pieds	13
4.6 Réglage de l'entrée secteur (AC)
4.7 Mise en marche de l'appareil	14
5. fonctionnement du panneau frontal	14

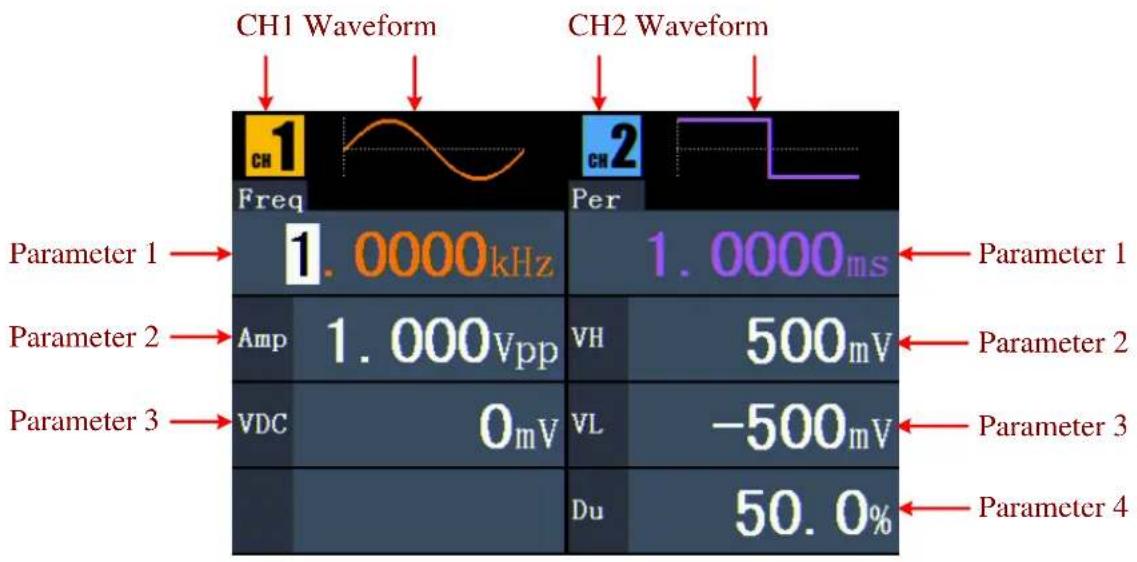

5.1 Réglage des canaux	15
5.2 Réglage des signaux	16

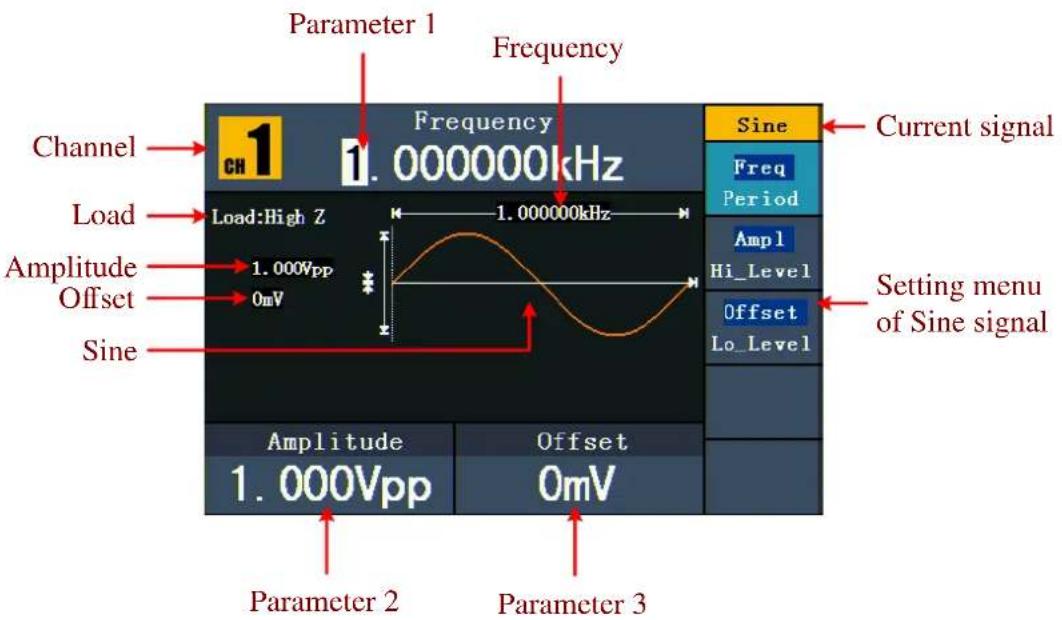

5.3 Sortie des signaux sinusoïdaux

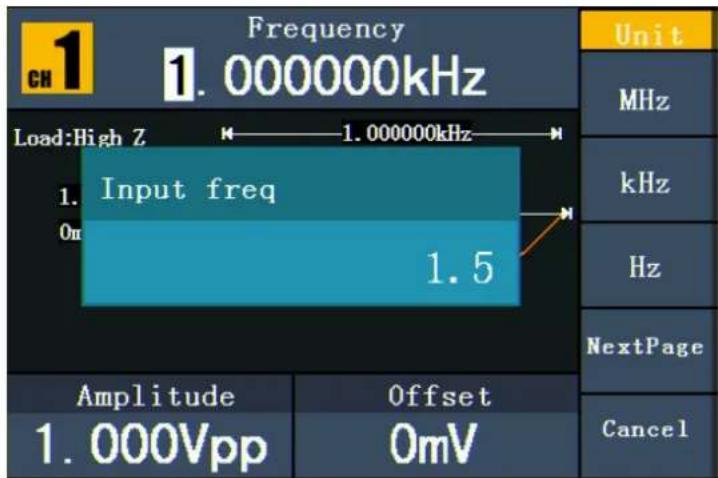

5.4 Réglage de la fréquence et de la durée de la période	17
5.5 Réglage de l'amplitude
5.6 Réglage de l'offset
5.7 Réglage du niveau élevé	18
5.8 Réglage du niveau bas

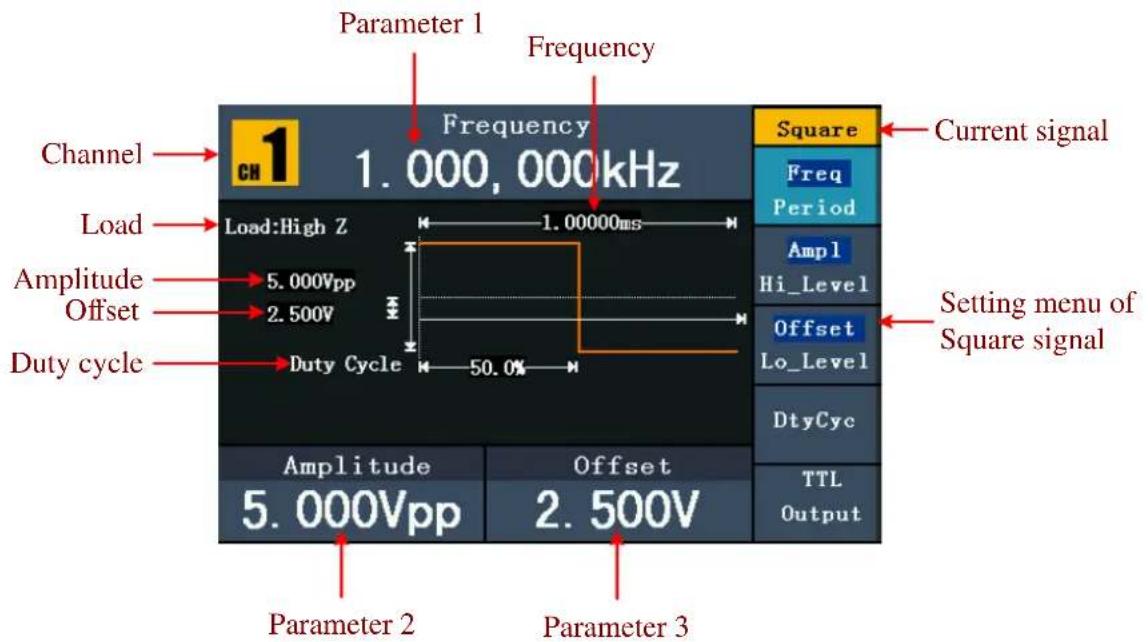

5.9 Sortie de signaux carrés
5.10. Réglage du coefficient d'utilisation	19

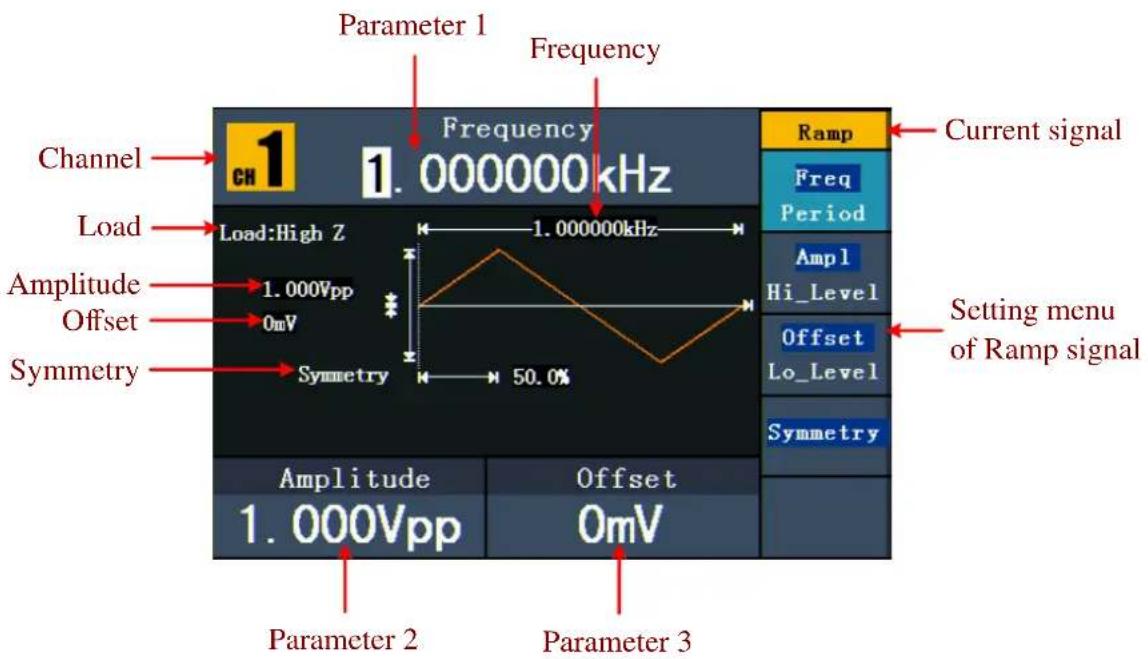

5.11. Émission de signaux de rampe

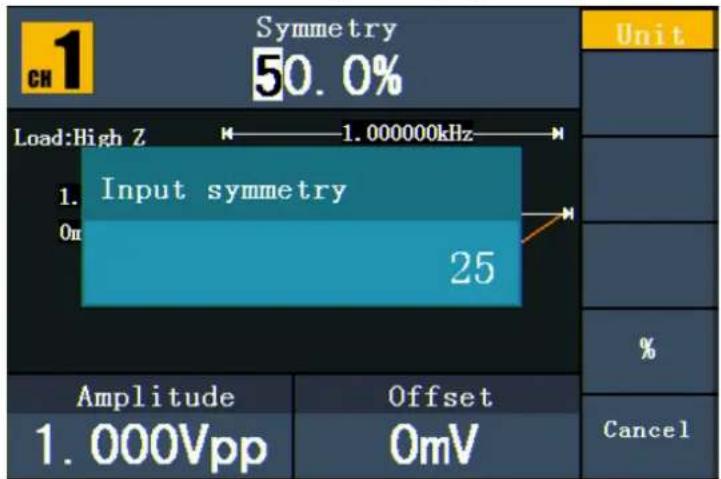

5.12. Ajuster la symétrie	20

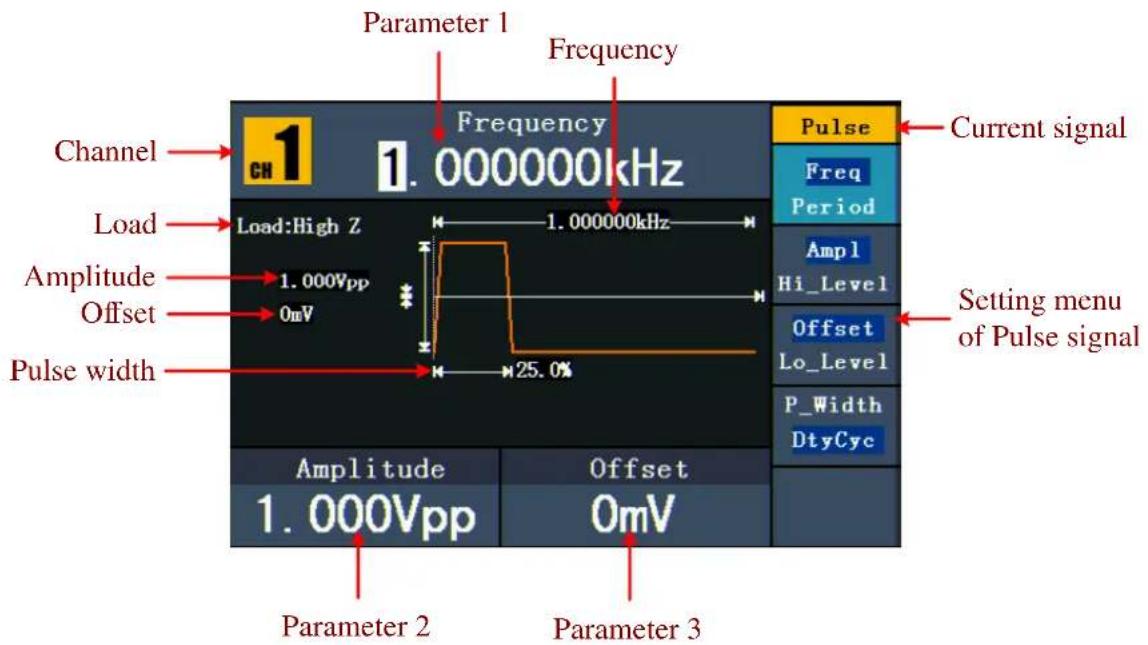

5.13. Sortie de signaux d'impulsion	21
5.14. Réglage de la largeur d'impulsion / du rapport cyclique	22

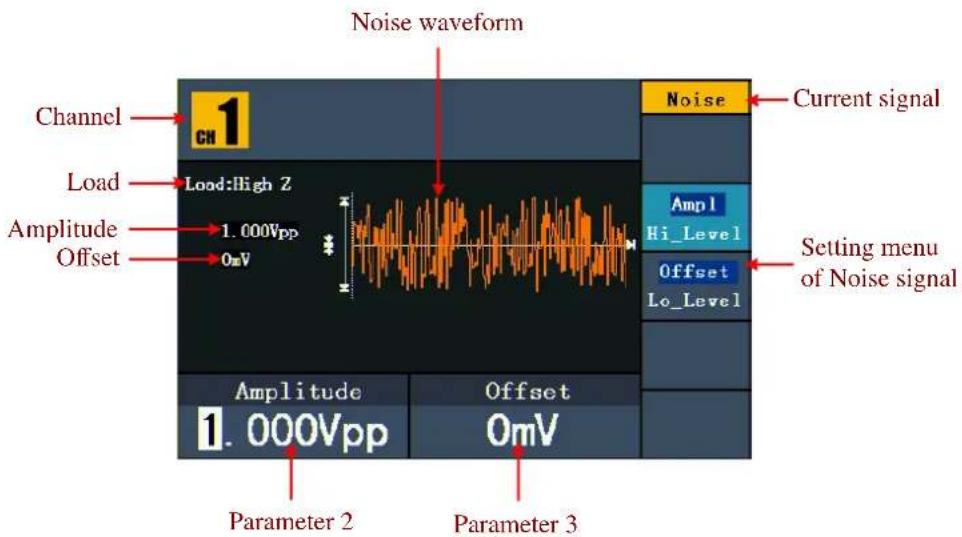

5.15. Sortie des signaux de bruit

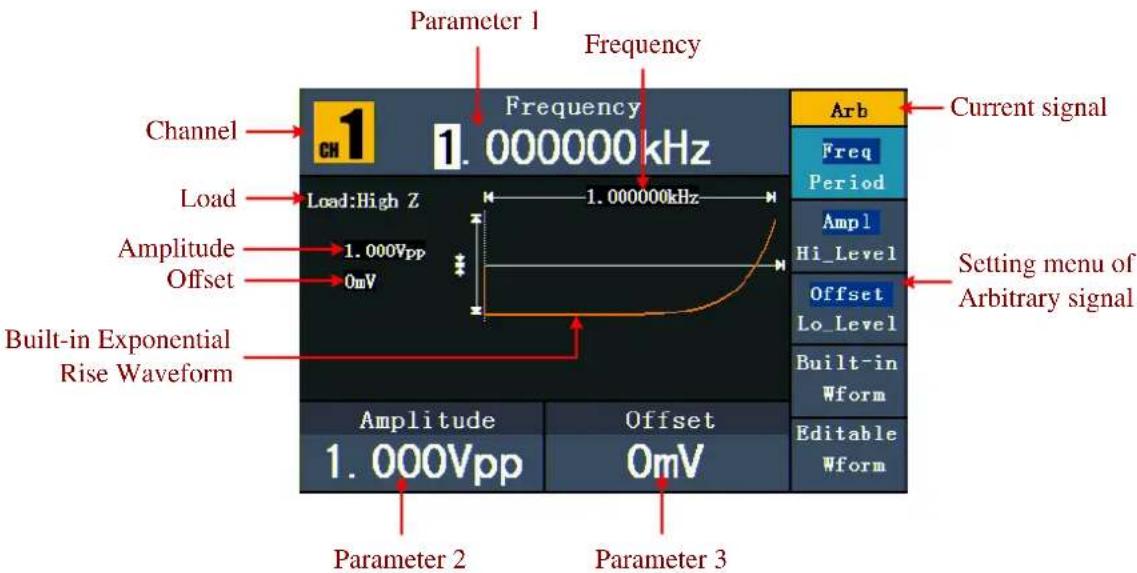

5.16. Signaux arbitraires de sortie	23
5.17. Sélection des formes d'onde préinstallées	24

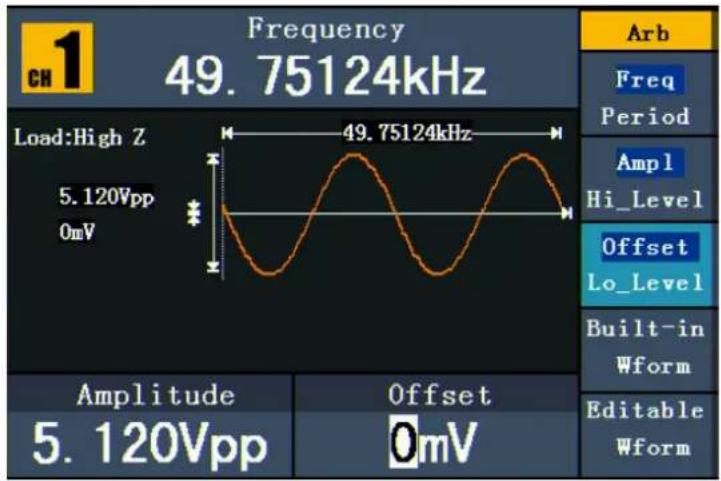

5.18. Formes d'onde définies par l'utilisateur	25
5.19. Créer une nouvelle forme d'onde
5.20. Sélection d'une forme d'onde enregistrée	26
5.21. Édition d'une forme d'onde enregistrée
5.22. Suppression d'une forme d'onde enregistrée

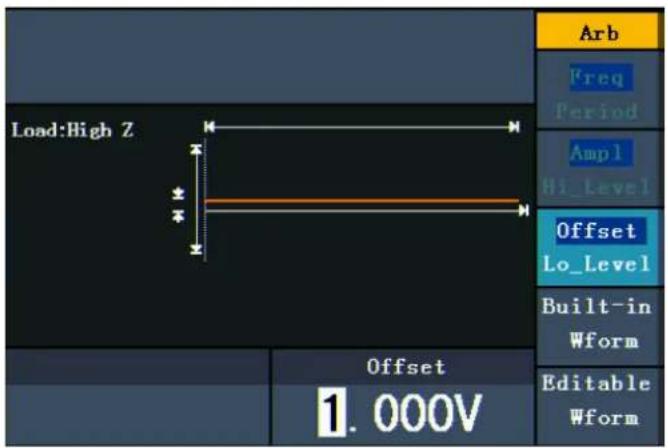

5.23. Sortie d'un signal de tension continue (DC)
5.24. Générer une forme d'onde modulée	27

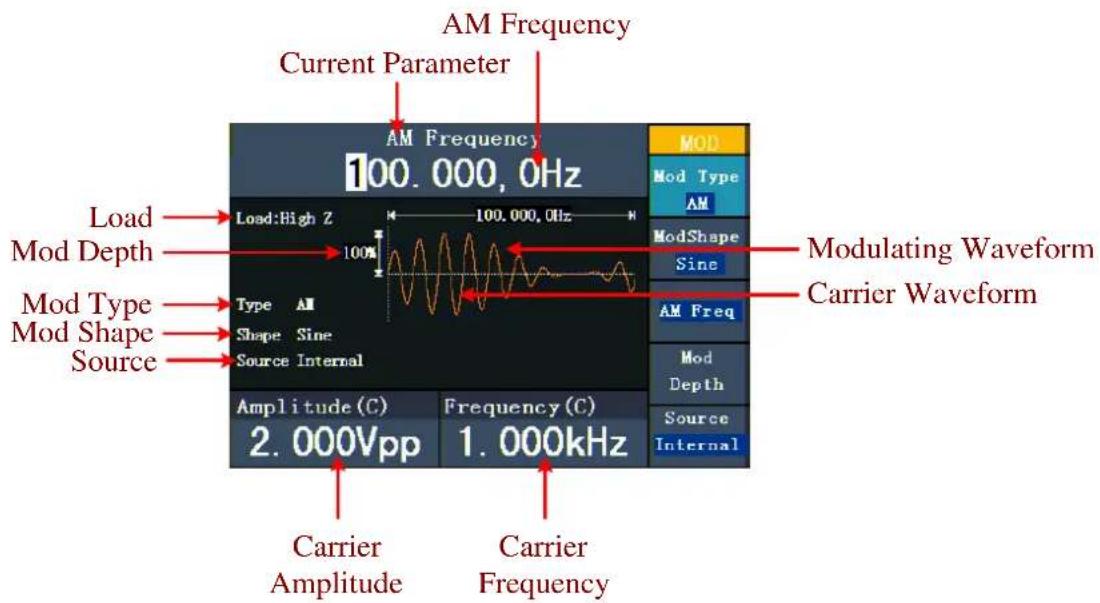

5.25. AM (Modulation d'Amplitude)
5.26. Réglage des paramètres AM	28
Sujet	Page

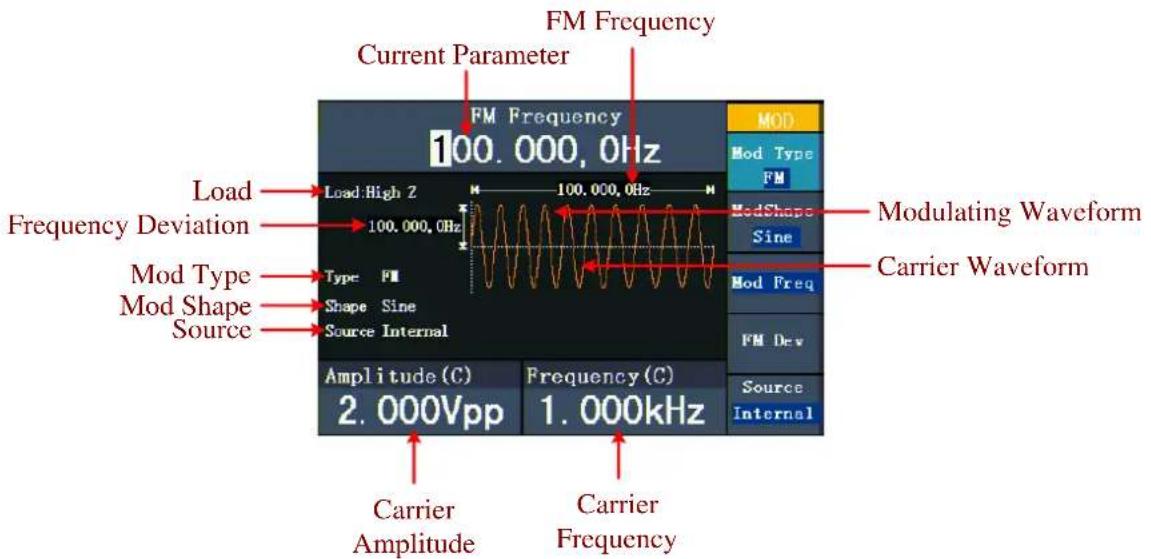

5.27. FM (modulation de fréquence)	29
5.28. Réglage des paramètres FM	30
5.29. PM (modulation de largeur d'impulsion)

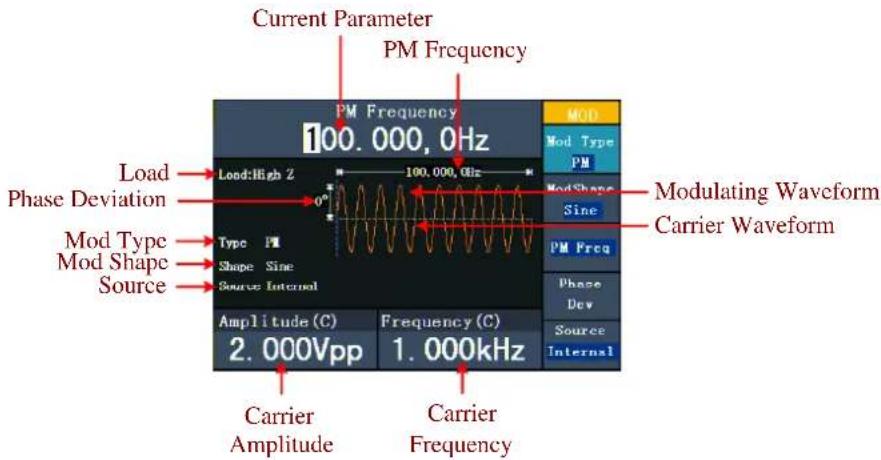

5.30. Réglage des paramètres PM	31
5.31. FSK (modulation par déplacement de fréquence)	31

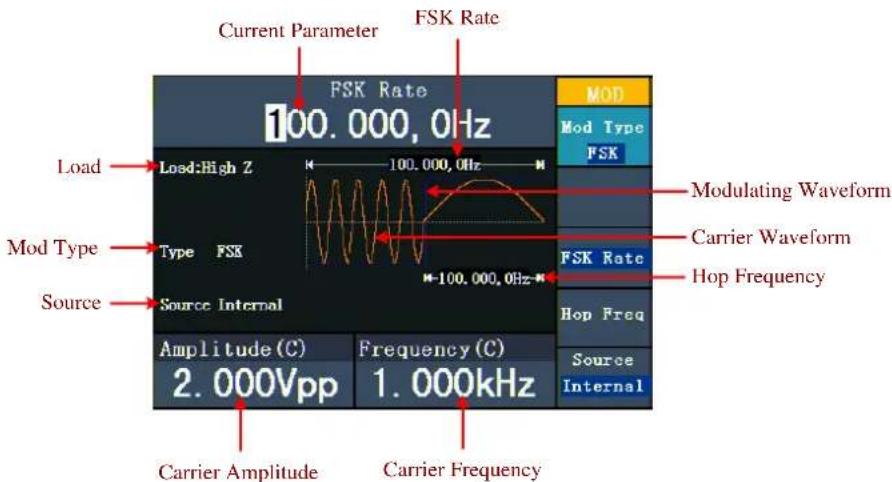

5.32. Réglage des paramètres FSK	32
5.33. PWM (Pulse Width Modulation)......(PeakTech® 4165 seulement)
5.34. Réglage des paramètres PWM.........(PeakTech® 4165 uniquement)

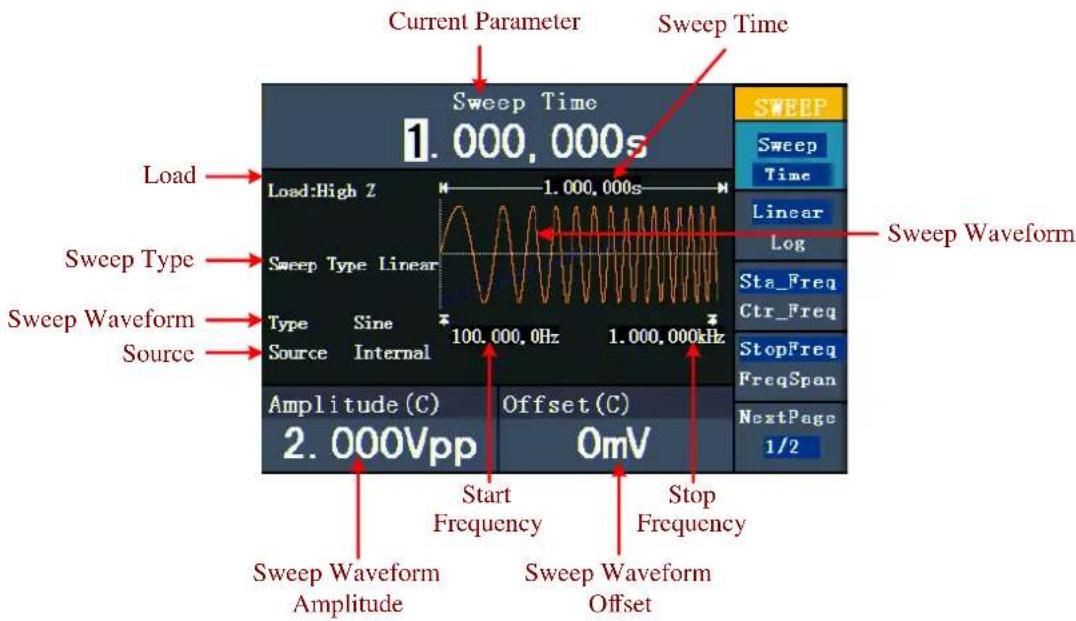

5.35. Générer des balayages	33
5.36. Réglage des paramètres de balayage
5.37. Générer des rafales	34

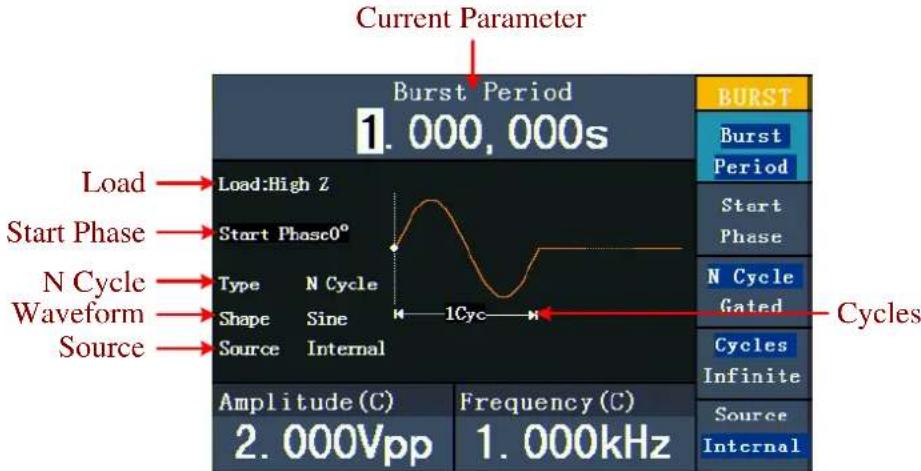

5.38. Réglage de la Burt N-Cycle	35
5.39. Réglage d'une rafale gated	36
5.40. Sauvegarde et rappel	37
5.41. Utilisation d'un support de stockage USB

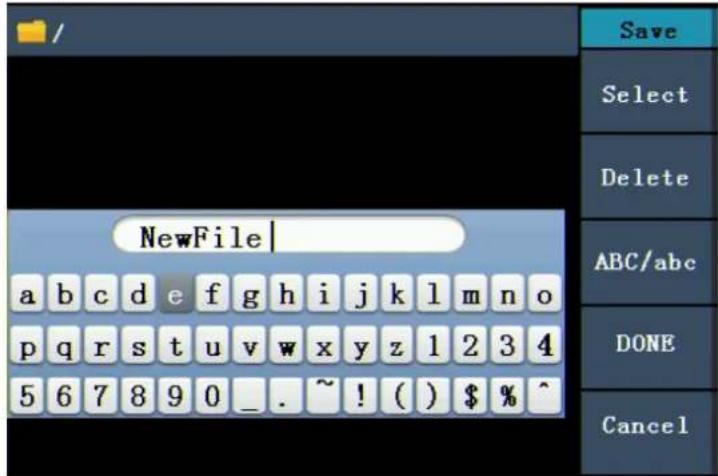

5.42. Modifier le nom du fichier	38
5.43. Définir la fonction d'utilité
5.44. Transférer une forme d'onde
6. réglage des paramètres d'affichage	41
6.1 Réglage de la luminosité de l'écran

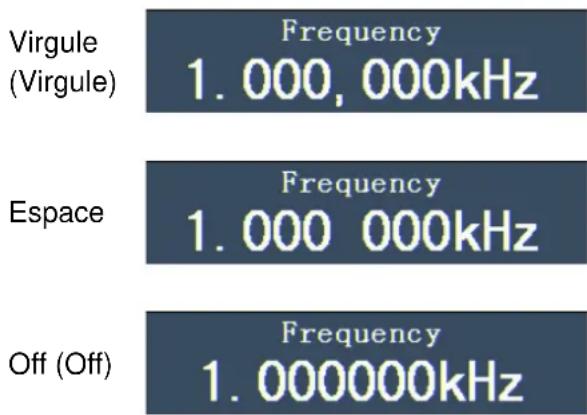

6.2 Réglage du délimiteur
6.3 Réglage de l'économiseur d'écran
6.4 Réglage du compteur	42
7. réglage des paramètres de sortie	43
7.1 Réglage de la charge de sortie
7.2 Réglage du déphasage	44
7.3 Réglage de la vitesse de transmission
8. définir les paramètres du système
8.1 Réglage de la langue
8.2 Réglage des paramètres de mise sous tension
8.3 Réinitialisation des paramètres par défaut	45
8.4 Réglage de la tonalité de confirmation	46
8.5 Affichage des informations du système
8.6 Réglage de la source d'horloge	47
8.7 Utilisation de l'aide intégrée
9. communication avec le PC	48
9.1 Via la connexion USB
9.2 Via le port COM
10. dépannage	49
11. données techniques	50
12. annexe	56
12.1 Annexe A : Champ d'application de la livraison
12.2 Annexe B : Nettoyage et entretien	57

1. Instructions de sécurité

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Degré de pollution 2.

Pour un fonctionnement sûr de l'appareil et pour éviter tout risque de blessure grave, les précautions de sécurité suivantes doivent être respectées.

Les dommages causés par le non-respect de ces consignes de sécurité sont exclus de toute réclamation légale.

L'appareil doit être placé de manière à ce que la fiche secteur puisse être facilement retirée.

- Avant de brancher l'appareil à une prise de courant, vérifiez que le réglage de la tension sur l'appareil correspond à la tension du réseau existant.

- Ne raccordez cet appareil de classe de protection 1 qu'à des prises avec un conducteur de protection !

- Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées !

- Avant la mise en service, vérifiez que l'appareil, les cordons de test et les autres accessoires ne sont pas endommagés et que les câbles et fils ne sont pas dénudés ou pliés. En cas de doute, n'effectuez pas de mesures.

- Il est essentiel de laisser libres les fentes de ventilation du boîtier (si elles sont couvertes, il y a un risque d'accumulation de chaleur à l'intérieur de l'appareil).

- N'insérez pas d'objets métalliques dans l'appareil par les fentes de ventilation.

- Ne placez aucun récipient rempli de liquide sur l'appareil (risque de court-circuit dû au renversement du récipient).

- Ne placez pas l'appareil sur des surfaces humides ou mouillées.

- N'exposez pas l'appareil à la lumière directe du soleil ou à des températures ou une humidité extrêmes.

- N'exposez pas l'appareil à de forts chocs ou vibrations.

- Ne faites pas fonctionner l'appareil à proximité de champs magnétiques puissants (moteurs, transformateurs, etc.).

- Tenez les fers à souder ou les pistolets à souder chauds éloignés de la proximité immédiate de l'appareil.

- Avant de commencer à fonctionner, l'unité doit être stabilisée à la température ambiante.

- Essuyez régulièrement le boîtier avec un chiffon humide et un détergent doux. N'utilisez pas de nettoyants abrasifs ou de solvants.

- Le compteur est adapté aux applications intérieures uniquement.

- Ne faites jamais fonctionner l'appareil s'il n'est pas complètement fermé.

- Évitez toute proximité avec des substances explosives et inflammables.

- Respectez les avertissements et autres informations figurant sur l'appareil.

- Le compteur ne doit pas être utilisé sans surveillance.

• N'apportez aucune modification technique à l'appareil.

- L'ouverture de l'appareil et les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens de service qualifiés.

- Les instruments de mesure n'ont pas leur place dans les mains des enfants.

REMARQUE : Ce manuel a été préparé pour une série de générateurs PeakTech qui ont tous été développés sur la même base technique et ont donc les mêmes spécifications de base en matière de construction, de conception et de fonctionnement. Toutefois, les caractéristiques intégrées et les spécifications techniques diffèrent d'un modèle à l'autre. Veuillez vous reporter à la section 11 "Données techniques", où toutes les spécifications sont répertoriées sous forme de tableau en fonction du modèle.

2.1 Concepts de sécurité

Termes utilisés dans ce manuel. Les termes suivants sont utilisés dans ce mode d'emploi :

Avertissement : "Avertissement" indique des circonstances ou des pratiques qui peuvent entraîner des blessures ou la mort.

Attention : "Attention" indique des circonstances ou des pratiques qui pourraient entraîner des dommages au produit ou à d'autres biens.

Conditions sur le produit. Les termes suivants peuvent être utilisés sur le produit :

Danger : indique qu'une blessure ou un danger peut suivre immédiatement.

Avertissement : indique qu'il existe un risque de blessure ou de danger.

Attention : indique que l'appareil ou d'autres biens peuvent être endommagés.

2.2 Symboles de sécurité

Symboles sur le produit. Les symboles suivants peuvent être utilisés sur le produit :

Tension dangereuse

Voir le manuel

Connexion du conducteur de protection

Mise à la terre du boîtier

Test de mise à la terre

3. Propriétés générales

Ce produit est un générateur multifonction qui combine un générateur de formes d'onde arbitraires et un générateur de fonctions. Ce produit fournit un signal stable, précis, propre et à faible distorsion grâce à la technologie DDS (Direct Digital Synthesiser). La conception de l'interface et la disposition des commandes rendent ce générateur très convivial. Les ports USB intégrés prennent en charge les dispositifs de mémoire USB (P4124-4165) et offrent à l'utilisateur davantage d'applications alternatives pour créer des formes d'onde personnalisées.

Caractéristiques et avantages :

• Technologie DDS avancée • Résolution de la fréquence : 1 μHz • Résolution verticale : 14 bits

- Écran LCD TFT de 3,9 pouces (480×320 pixels)

- Sortie de forme d'onde complète : formes d'onde standard telles que sinus, carré et une variété de formes d'onde arbitraires prédéfinies telles que escalier, trapèze, demi-sinus et bien d'autres.

- Fonctions de modulation polyvalentes ainsi que ligne de sortie linéaire ou logarithmique de la courbe de balayage et de la chaîne d'impulsions (P4125 - 4165)

- Interfaces PC : Dispositif USB (P4120 - 4165), Hôte USB et RS-232 (4125-4165)

- Amplificateur de puissance intégré de 10 W (P4120 A / 4124 A)

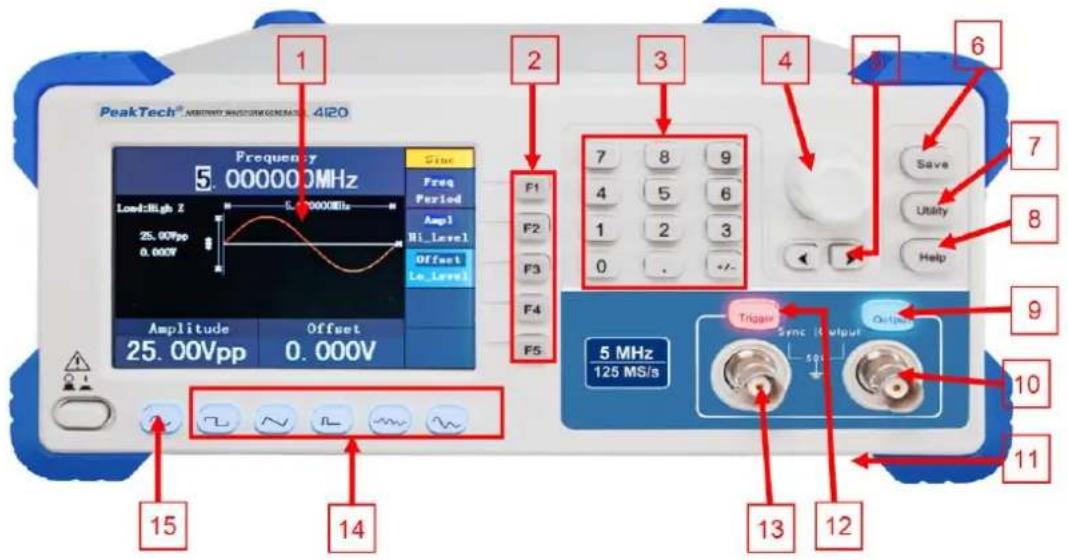

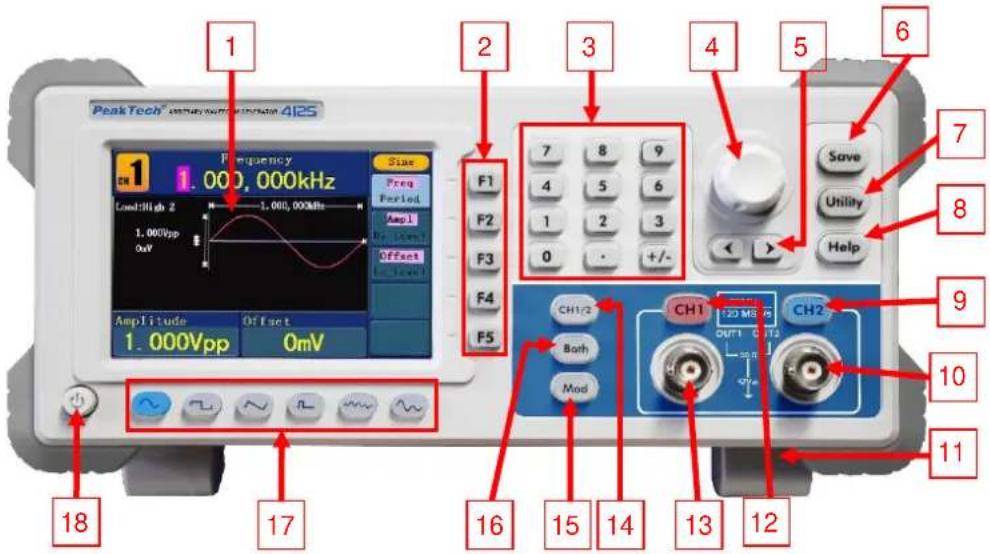

4.1. Avant de l'unité / arrière de l'unité et interface utilisateur(p4124-4165)

Peak Tech® SMTV/WR/WR/WR/WR 4125 1 Frequency 1.000,000kHz Load:High Z 1,000,000MHz 1,000Vpp 0mV Amplitude Offset 1.000Vpp 0mV Size Freq Period Amp1 Offset F1 F2 F3 F4 F5 7 8 9 4 5 6 1 2 3 0 - +/- Save Utility Help 7 8 9 10 11 12 13 14 15 16 17 18

Fig. 0-1 Vue d'ensemble du panneau de commande

1	LCD	Affichage de l'interface utilisateur
2	Boutons de sélection du menu	Total de 5 touches : F1~F5, active le menu correspondant
3	Touches numériques	Pour la saisie des paramètres, notamment : Nombre, point et signe plus/moins
4	Bouton de réglage	Pour changer le numéro actuellement en surbrillance, peut également être utilisé pour sélectionner l'emplacement du fichier ou pour changer le caractère du clavier logiciel lors de la saisie des noms de fichiers.Si "Manual" est sélectionné comme source en mode "Sweep" et "N-Cycle Burst", le générateur se déclenche chaque fois que vous appuyez sur le bouton de réglage.Dans l'affichage de la sortie du signal, appuyez sur le bouton de réglage pour passer au menu Channel Copy.
5	Bouton de direction	Pour déplacer le curseur du paramètre sélectionné ou pour sélectionner les emplacements de fichiers
6	Bouton de sauvegarde	Sauvegarde/rappel des données de la forme d'onde arbitraire définie par l'utilisateur ou de l'état de l'unité.
7	Touche utilitaire	Pour configurer les paramètres des fonctions des systèmes auxiliaires
8	Bouton d'aide	Pour afficher les informations de l'aide intégrée
9	CH2 Régulateur de sortie	Activation/désactivation de la sortie du canal 2 (CH2). Le rétroéclairage s'allume lorsque CH2 est allumé.
10	Sortie CH2	Signal de sortie du canal 2 (CH2)
11	Repose-pieds	Permet d'incliner l'appareil pour une plus grande facilité d'utilisation.
12	CH1 Régulateur de sortie	Activation/désactivation de la sortie du canal 1 (CH1). Le rétroéclairage s'allume lorsque CH1 est mis en marche.
13	Sortie CH1	Signal de sortie du canal 1 (CH1)
14	Bouton CH1/2	Permuter le canal affiché à l'écran entre CH1 et CH2.
15	Modulation (Mod)	Générer des formes d'onde modulées, balayage et rafale ; ces fonctions ne sont utilisées que pour CH1. (bouton DC à P4124)
16	Les deux boutons	Affiche les paramètres modifiables des deux canaux. Lorsque la fonction est activée, la touche est rétroéclairée.
17	Touches de sélection des formes d'onde	Il s'agit notamment de : Sinus , carré , rampe , ImpulsionNL , bruit et arbitraire . Lorsque la forme d'onde est sélectionnée, le rétroéclairage du bouton correspondant s'allume.
18	Bouton marche/arrêt	Mise en marche et arrêt du générateur

① ② ⑤ ③6 ④ 20MHz Out 20MHz InI Counter Ext Trg/ FSB/Burst Modulation In RS-232 AC 100 3400 90 ECR 25V Max USB Device AC SELECTOR 118V 22V ⑦ ⑩ ⑨ ⑧

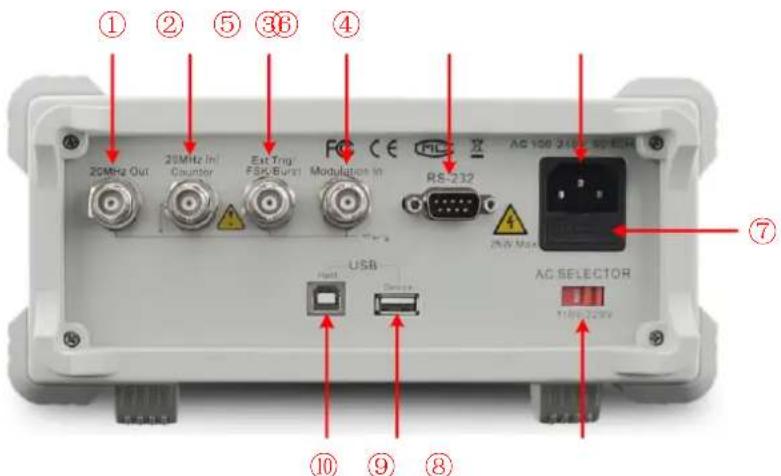

Fig. 0-2 Vue d'ensemble du dos

1	Sortie de référence20MHz	Ces deux connexions sont utilisées pour synchroniser les générateurs. Le connecteur [20MHz In/Counter] accepte un signal d'horloge externe de 20 MHz, et le connecteur [20MHz Out] peut émettre un signal d'horloge de 20 MHz généré par le cristal du générateur. (voir "Réglage de la source d'horloge")
2	Entrée référence 20MHz / entrée compteur	Le connecteur [20MHz In/Counter] est également utilisé pour accepter le signal d'entrée du compteur. (voir "Réglage du compteur")
3	Déclenchement externe / FSK / Burst	Ce signal peut être utilisé comme source de signal externe en mode sweep, FSK et burst.
4	Modulation In	Forme d'onde de modulation d'entrée, utilisée comme source de signal externe.
5	Connexion RS232	Grâce à cette interface, le générateur peut être connecté à un PC et contrôlé via un logiciel PC.
6	Prise d'entrée secteur	Connexion à l'alimentation électrique
7	Fusible	Utilisez un fusible adapté à la plage de tension
8	Commutateur de tension secteur	Commutation entre 110V et 220V
9	Connexion hôte USB	Connexion en tant que "dispositif hôte" à un dispositif USB externe, par exemple en connectant un support de données USB à l'unité.
10	Connexion d'un dispositif USB	Connexion en tant qu''unité esclave" à un dispositif externe, par exemple connexion à un PC et contrôle via un logiciel PC

4.1.1 Avant de l'unité / arrière de l'unité et interface utilisateur (p4120-4121)

PeakTech® AMOUNTIC MAXIMUM/GENERAL 4120 Frequency 5.000000MHz Level:High 2 25.00Vpp 0.000V Amplitude 25.00Vpp Offset 0.000V Size Freq Period Ampl Hi_Level Offset Lo_Level F1 F2 F3 F4 F5 7 8 9 4 5 6 1 2 3 0 . - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -5 MHz 125 MS/s Trigger Sync Output 5 GS Output 13 12 11 10 9 8 7 6 5 4 3 2 1 0 -/- - Help

Fig. 0-1 Vue d'ensemble du panneau de commande

1	LCD	Affichage de l'interface utilisateur
2	Boutons de sélection du menu	Un total de 5 touches : F1~F5, active le menu correspondant
3	Touches numériques	Pour la saisie des paramètres, notamment : Nombre, point et signe plus/moins
4	Bouton de réglage	Pour changer le numéro actuellement en surbrillance, peut également être utilisé pour sélectionner l'emplacement du fichier ou pour changer le caractère du clavier logiciel lors de la saisie des noms de fichiers.
5	Bouton de direction	Pour déplacer le curseur du paramètre sélectionné ou pour sélectionner les emplacements de fichiers
6	Bouton de sauvegarde	Sauvegarde/rappel des données de la forme d'onde arbitraire définie par l'utilisateur ou de l'état de l'unité.
7	Touche Utilitaire	Pour configurer les paramètres des fonctions des systèmes auxiliaires
8	Bouton d'aide	Pour afficher les informations de l'aide intégrée
9	Bouton de sortie	Activation/désactivation de la sortie du canal. Le rétroéclairage s'allume lorsque la chaîne est allumée.
10	Sortie CH1	Signal de sortie du canal 1 (CH1)
11	Repose-pieds (en dessous)	Permet d'incliner l'appareil pour une plus grande facilité d'utilisation.
12	Bouton de déclenchement	Permet d'activer et de désactiver le port de synchronisation de l'appareil. Le rétroéclairage s'allume lorsque le port de synchronisation est allumé.
13	Sortie sync	Sortie pour le signal de synchronisation (voir section dans le manuel)
14	Touches de sélection des formes d'onde	Il s'agit notamment de : Sinus , carré , rampe , impulsion , bruit et arbitraire . Lorsque la forme d'onde est sélectionnée, le rétroéclairage du bouton correspondant s'allume.
15	Bouton marche/arrêt	Mise en marche et arrêt du générateur

I41201721184 Line Voltage Fuse Line Rating 115V AC 100-115V AC 125V F4AL 50, 60 Hz 220V AC 220-230V AC 250V F2AL 18VA Max Ref Cik In PostTech GmbH Gewichtstag A 22025 Ahrensburg www.posttech.de USB + WARNING - To avoid electrical shock, the unit must be properly grounded Line Selector 110V 220V AC 1 2 3 4 5 4

Fig. 0-2 Vue d'ensemble du dos

1	Entrée de référence	La borne [Ref Clk in] est également utilisée pour accepter un signal d'horloge externe.
2	Connexion d'un dispositif USB	Connexion en tant qu'"unité esclave" à un dispositif externe, par exemple connexion à un PC et contrôle via un logiciel PC
3	Commutateur de tension secteur	Commutation entre 110V et 220V
4	Prise d'entrée secteur	Connexion à l'alimentation électrique
5	Fusible	Utilisez un fusible adapté à la plage de tension
*	Sortie de référence	Pas dans l'image : Sort un signal de référence (seulement P4124)

4.3 Interface utilisateur

Frequency 1.000000kHz Load:High Z 1.000Vpp 0mV Amplitude 1.000Vpp 1.000000kHz Sine Freq Period Ampl Hi_Level Offset Lo_Level Offset 0mV

Fig. 0-3 Interface utilisateur (par exemple, sinus)

1	Canal actuellement sélectionné (unités à 2 canaux uniquement)
2	Paramètre 1, affichage des paramètres et édition du paramètre sélectionné
3	Type ou mode de signal actuellement sélectionné
4	Le menu des paramètres du signal ou du mode actuel
5	Paramètre 3, affichage des paramètres et édition du paramètre sélectionné
6	Paramètre 2, affichage des paramètres et édition du paramètre sélectionné
7	Afficher la forme d'onde actuelle
8	Offset/faible niveau, en fonction de l'option de menu sélectionnée sur le côté droit de l'écran.
9	Amplitude/niveau élevé, selon l'option de menu sélectionnée sur le côté droit de l'écran.
10	Fréquence/période, selon l'option de menu sélectionnée sur le côté droit de l'écran.
11	Charge : Z élevé, représente une résistance élevée

4.4 Examen général

Il est recommandé d'effectuer un test de l'instrument après avoir reçu un nouveau générateur de fonctions. Procédez comme suit :

1. Vérifiez si l'appareil a été endommagé pendant le transport.

Si vous constatez que l'emballage en carton ou les coussins de protection en mousse sont très endommagés, conservez-les jusqu'à ce que l'ensemble de l'appareil et ses accessoires aient passé le test électrique et mécanique.

2. Vérification des accessoires

Les accessoires fournis sont décrits en détail dans la section "12.1. Annexe A : Contenu de la livraison" de ce manuel. Vérifiez que les accessoires sont complets à l'aide de cette description. Si des accessoires sont manquants ou endommagés, veuillez contacter le revendeur responsable.

3. Vérification de l'appareil

Si vous remarquez un quelconque dommage à l'extérieur de l'appareil ou si l'appareil ne fonctionne pas correctement ou ne passe pas le test de performance, veuillez contacter le revendeur responsable. Si l'appareil a été endommagé pendant le transport, veuillez conserver l'emballage extérieur. Après en avoir informé le service des transports ou le concessionnaire responsable, la réparation ou le remplacement de l'appareil sera engagé.

4.5 Réglage du repose-pieds

Rabattez les repose-pieds sous le générateur (voir fig. 0-1 - 11).

4.6 Réglage de l'entrée secteur (AC)

Le générateur de fonctions fonctionne avec une source de tension de 110V ou 220V. L'utilisateur peut régler la plage de tension à l'aide du commutateur de tension secteur situé à l'arrière de l'appareil, conformément à la norme de son pays.

(voir p. 6 fig. 0-2 - 8) et utiliser un fusible approprié.

Tension	Fusible
110V	125 V, F4AL
220V	250 V, F2AL

Pour modifier la plage de tension du générateur :

1. Mettez l'appareil hors tension en appuyant sur le bouton marche/arrêt situé à l'avant de l'appareil et débranchez le câble d'alimentation de l'appareil.
2. Vérifiez que le fusible installé en usine (250 V, F2AL) correspond à la plage de tension sélectionnée. Si vous devez changer le fusible, ouvrez le couvercle avec un tournevis plat et remplacez le fusible.
3. Réglez le commutateur de tension secteur sur la plage de tension souhaitée.

4.7 Mise en marche de l'appareil

Connectez l'instrument à l'alimentation électrique à l'aide du câble d'alimentation.

Attention :

Pour éviter tout choc électrique, l'appareil doit être correctement mis à la terre.

(2) Appuyez sur le bouton marche/arrêt situé à l'avant de l'appareil. L'écran de démarrage s'affiche.

5. Fonctionnement du panneau frontal

Ce chapitre couvre les points suivants :

• Régler les canaux
• Sortie de signaux sinusoidaux
• Sortie de signaux carrés
• Signaux de rampe de sortie
• Signaux d'impulsion de sortie
• Signaux de bruit de sortie
• Sortie de signaux arbitraires
• Signaux de tension continue de sortie (DC)
• Générer une forme d'onde modulée
• Générer un balayage
• Générer une rafale
• Sauvegarde et rappel
• Définir la fonction d'utilité
• Utiliser l'aide intégrée

5.1 Réglage des canaux(p4124 - 4165)

- Changer l'affichage du canal

Appuyez sur le bouton CH1/2 pour changer le canal affiché (CH1 ou CH2).

- Visualisation/édition des deux chaînes

Appuyez sur le bouton Both pour afficher les paramètres des deux canaux.

Changement de canal : Appuyez sur la touche CH1/2 pour changer le canal modifiable.

Sélection de la forme d'onde : appuyez sur les boutons de sélection de la forme d'onde pour sélectionner la forme d'onde du canal actuellement sélectionné.

Sélection des paramètres : Appuyez sur les touches F2 ~ F5 pour sélectionner les paramètres 1 à 4. Appuyez à nouveau sur la touche pour modifier le paramètre actuellement affiché (par exemple, fréquence/période).

Modifier les paramètres : Tournez le bouton pour modifier la valeur de la position du curseur. Appuyez sur les touches fléchées / pour déplacer le curseur. (Les touches numériques ne peuvent pas être utilisées pour la saisie).

Fig. 0-4 : L'interface utilisateur du bouton "Les deux".

Activation et désactivation des canaux

Appuyez sur la touche CH1 ou CH2 pour activer ou désactiver le canal correspondant. Le rétroéclairage correspondant s'allume lorsque le canal est activé.

Copie du canal

Dans l'affichage de la sortie du signal, appuyez sur le bouton de réglage pour passer au menu Channel Copy. Appuyez sur F1 pour sélectionner "de CH2 à CH1" ou F2 pour sélectionner "de CH1 à CH2".

5.2 Réglage des signaux

Les paragraphes suivants décrivent comment régler et émettre des signaux sinusoidaux, carrés, de rampe, d'impulsion, de bruit, arbitraires et continus et comment copier un canal.

5.3 Sortie des signaux sinusoidaux

Appuyez sur la ∼ touche pour entrer dans l'interface utilisateur pour les signaux sinusoïdaux. Les paramètres de la forme d'onde sinusoïdale peuvent être réglés via le menu des paramètres sinusoïdaux sur la droite.

Les paramètres de la forme d'onde sinusoïdale sont : Fréquence/période,

Amplitude/niveau haut, Offset/niveau bas. Vous pouvez utiliser le menu à l'aide des touches de sélection de menu situées à droite.

Parameter 1 Frequency Channel Load Amplitude Offset Sine 1.000000kHz Frequency 1.000000kHz Current signal Freq Period Ampl Hi_Level Offset Lo_Level Setting menu of Sine signal Amplitude 1.000Vpp Offset 0mV Parameter 2 Parameter 3

Fig. 0-5 : L'interface utilisateur du signal sinusoidal

5.4 Réglage de la fréquence et de la durée de la période

Appuyez sur la touche F1. L'élément de menu sélectionné est mis en surbrillance et le paramètre sélectionné est affiché sous le paramètre 1. Appuyez sur la touche F1 pour passer de la fréquence à la période.

Vous pouvez modifier le paramètre sélectionné de deux manières :

• Tournez le bouton pour modifier la valeur de la position du curseur. Appuyez sur les touches fléchées / pour déplacer le curseur.
• Lorsque vous appuyez sur une touche numérique du panneau de commande, un champ de saisie s'ouvre. Saisissez la valeur. Utilisez la touche fléchée pour supprimer le dernier chiffre. Appuyez sur F1 ~ F3 pour sélectionner l'unité ou appuyez sur F4 pour passer à la page suivante et sélectionner d'autres unités. Utilisez F5 pour supprimer l'entrée.

Frequency 1. 000000kHz Load:High Z ———— 1.000000kHz ———— 1. Input freq Om 1.5 Amplitude Offset 1. 000Vpp OmV Unit MHz kHz Hz NextPage Cancel

Fig. 0-6 : Réglage de la fréquence à l'aide des touches numériques

5.5 Réglage de l'amplitude

Appuyez sur F2 et vérifiez si le menu "Ampl" est en surbrillance. Si ce n'est pas le cas, appuyez sur F2 pour passer à "Ampl". Pour le paramètre 2, un curseur apparaît sous la valeur de l'amplitude. Utilisez le bouton rotatif ou les touches numériques pour régler la valeur souhaitée.

5.6 Réglage de l'offset

Appuyez sur F3 et vérifiez si le menu "Offset" est en surbrillance. Sinon, appuyez sur F3 pour passer à "Offset". Pour le paramètre 3, un curseur apparaît sous la valeur de l'offset. Utilisez le bouton rotatif ou les touches numériques pour régler la valeur souhaitée.

5.7 Réglage du niveau élevé

Appuyez sur F2 et vérifiez si le menu "Hi_Level" est en surbrillance. Si ce n'est pas le cas, appuyez sur F2 pour passer à "Hi_Level". Pour le paramètre 2, un curseur apparaît sous la valeur de l'amplitude. Utilisez le bouton rotatif ou les touches numériques pour régler la valeur souhaitée.

5.8 Réglage du niveau bas

Appuyez sur F3 et vérifiez si le menu "Lo_Level" est en surbrillance. Sinon, appuyez sur F3 pour passer à "Lo_Level". Pour le paramètre 3, un curseur apparaît sous la valeur de l'offset. Utilisez le bouton rotatif ou les touches numériques pour régler la valeur souhaitée.

5.9 Sortie de signaux carrés

Appuyez sur la touche pour entrer dans l'interface utilisateur pour les signaux d'ondes carrées. Les paramètres de la forme d'onde carrée peuvent être réglés via le menu de réglage sur la droite.

Les paramètres de la forme d'onde carrée sont : Fréquence/période, amplitude/niveau haut, décalage/niveau bas, rapport cyclique. Vous pouvez utiliser le menu à l'aide des touches de sélection de menu situées à droite.

Pour régler la fréquence/période, l'amplitude/le niveau haut, le décalage/le niveau bas, voir "Sortie de signaux sinusoidaux".

Parameter 1 Frequency Channel Load Amplitude Offset Duty cycle 1.000,000kHz Square Freq Period Ampl Hi_Level Offset Lo_Level DtyCyc TTL Output Current signal 1.00000ms 5.000Vpp 2.500V 50.0% 5.000Vpp Offset 2.500V Setting menu of Square signal Parameter 2 Parameter 3

Fig. 0-7 : L'interface utilisateur du signal d'onde carrée

Cycle de travail :

La part en pourcentage que le niveau élevé a sur la période entière, c'est-à-dire le rapport entre la durée de l'impulsion et la durée de la période.

5.10. Réglage du coefficient d'utilisation

(1) Appuyez sur la touche F4. Le menu "Duty Cycle" est mis en surbrillance et la valeur actuelle du duty cycle est affichée sous le paramètre 1. (2) Vous pouvez modifier la valeur directement à l'aide du bouton rotatif ou saisir la valeur souhaitée à l'aide des touches numériques. Appuyez sur F4 pour sélectionner "%".

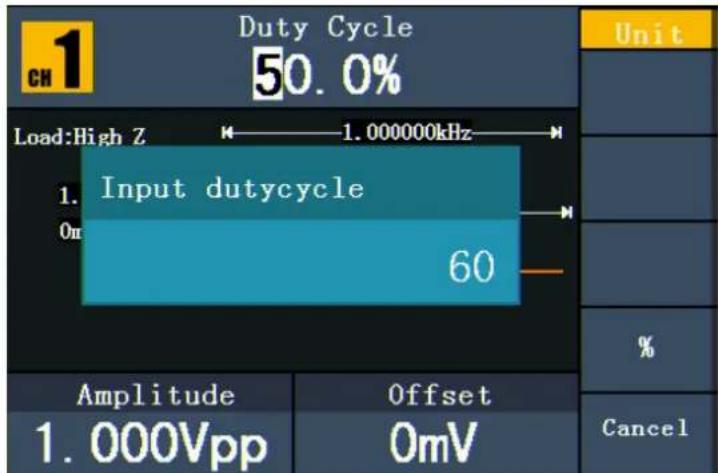

Fig. 0-8 : Réglage du rapport cyclique d'un signal rectangulaire

5.11. Signaux de rampe de sortie

Appuyez sur la touche pour accéder à l'interface utilisateur des signaux de rampe.

Les paramètres de la forme d'onde de la rampe peuvent être définis à l'aide du menu des paramètres de la rampe situé à droite.

Les paramètres de la forme d'onde de la rampe sont : Fréquence/période,

Amplitude/niveau haut, Offset/niveau bas, Symétrie. Vous pouvez utiliser le menu à l'aide des touches de sélection de menu situées à droite.

Pour le réglage de la fréquence/période, de l'amplitude/niveau haut, du décalage/niveau bas, voir "Sortie de signaux sinusoidaux".

Parameter 1 Frequency Channel Load Amplitude Offset Symmetry 1.000000kHz Frequency 1.000000kHz Load:High Z 1.000Vpp 0mV Symmetry 50.0% Current signal Ramp Freq Period Ampl Hi_Level Offset Lo_Level Symmetry Setting menu of Ramp signal Amplitude 1.000Vpp Offset 0mV Parameter 2 Parameter 3

Fig. 0-9 : L'interface utilisateur du signal de rampe

Explication des termes

Symétrie : La part en pourcentage que le temps de montée a sur la période entière, c'est-à-dire le rapport entre le temps de montée et la durée de la période.

5.12. Ajuster la symétrie

(1) Appuyez sur la touche F4. Le menu "Symétrie" est mis en évidence et la valeur actuelle de la symétrie est affichée sous le paramètre 1. (2) Vous pouvez modifier la valeur directement à l'aide du bouton rotatif ou saisir la valeur souhaitée à l'aide des touches numériques. Appuyez sur F4 pour sélectionner "%".

Symmetry 50.0% Load:High Z ———— 1.000000kHz ———— 1. Input symmetry Om 25 Amplitude Offset 1.000Vpp OmV Unit % Cancel

Fig. 0-10 : Réglage de la symétrie du signal de rampe

5.13. Sortie de signaux d'impulsion

Appuyez sur la 🔍 touche pour entrer dans l'interface utilisateur pour les signaux d'impulsion. Les paramètres de la forme d'onde de l'impulsion peuvent être réglés à l'aide du menu de réglage de l'impulsion sur la droite.

Les paramètres de la forme d'onde de l'impulsion sont : Fréquence/période, amplitude/niveau haut, décalage/niveau bas, largeur d'impulsion/cycle de service. Vous pouvez utiliser le menu à l'aide des boutons de sélection du menu situés à droite.

Pour le réglage de la fréquence/période, de l'amplitude/niveau haut, du décalage/niveau bas, voir "Sortie de signaux sinusoidaux".

Parameter 1 Frequency Channel 1.000000kHz Load:High Z 1.000Vpp Amplitude Offset 0mV Pulse width 25.0% Current signal Pulse Freq Period Ampl Hi_Level Offset Lo_Level P_Width DtyCyc Setting menu of Pulse signal Amplitude 1.000Vpp Offset 0mV Parameter 2 Parameter 3

Fig. 0-11 : L'interface utilisateur du signal d'impulsion

Largeur d'impulsion :

Il existe deux types de largeur d'impulsion : positive et négative.

La largeur d'impulsion positive est le temps entre le seuil de 50% de la pente d'amplitude croissante et le seuil de 50% de la pente d'amplitude décroissante.

La largeur d'impulsion négative est le temps entre le seuil de 50% de la pente d'amplitude descendante et le seuil de 50% de la pente d'amplitude montante.

La largeur de l'impulsion est déterminée par la période et le rapport cyclique. La formule est la suivante : largeur d'impulsion = période * rapport cyclique.

5.14. Réglage de la largeur d'impulsion / du rapport cyclique

(1) Appuyez sur la touche F4. L'élément de menu sélectionné est mis en surbrillance et le paramètre sélectionné est affiché sous le paramètre 1. Appuyez sur F4 pour passer de la largeur d'impulsion au rapport cyclique. (2) Vous pouvez modifier la valeur directement à l'aide du bouton rotatif ou entrer la valeur souhaitée et sélectionner l'unité à l'aide des touches numériques.

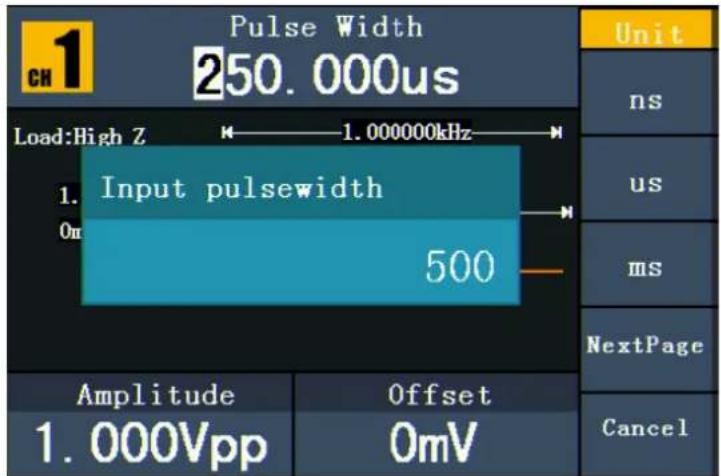

Fig. 0-12 : Réglage de la largeur d'impulsion du signal d'impulsion

5.15. Sortie des signaux de bruit

Le signal de bruit que le générateur émet est un bruit blanc. Appuyez sur la touche pour entrer dans l'interface utilisateur du signal de bruit. Les paramètres de la forme d'onde du bruit peuvent être définis à l'aide du menu de réglage du bruit situé à droite.

Les paramètres de la forme d'onde du bruit sont : Amplitude/Niveau haut, Offset/Niveau bas. Vous pouvez utiliser le menu à l'aide des boutons de sélection du menu situés à droite.

Pour le réglage de l'amplitude/du niveau haut, du décalage/du niveau bas, voir "Sortie de signaux sinusoidaux".

Noise waveform Channel 1 CH Load Load:High 2 Amplitude 1.000Vpp Offset 0mV Amplitude 1.000Vpp Parameter 2 Current signal Ampl Hi_Level Offset Lo_Level Setting menu of Noise signal Parameter 3 0mV

Fig. 0-13 : L'interface utilisateur du signal de bruit

5.16. Signaux arbitraires de sortie

Appuyez sur la touche pour entrer dans l'interface utilisateur pour les signaux arbitraires. Les paramètres de la forme d'onde arbitraire peuvent être réglés via le menu des paramètres arbitraires sur la droite.

Les éléments du menu de la forme d'onde arbitraire sont les suivants : Fréquence/période, Amplitude/niveau haut, Offset/niveau bas, Forme d'onde intégrée, Forme d'onde éditable. Vous pouvez utiliser le menu à l'aide des boutons de sélection du menu situés à droite. Pour le réglage de la fréquence/période, de l'amplitude/niveau haut, du décalage/niveau bas, voir "Sortie de signaux sinusoidaux".

Le signal arbitraire est de deux types : la forme d'onde intégrée au système et la forme d'onde définie par l'utilisateur.

Parameter 1 Frequency Channel 1.000000kHz Load:High Z 1.000Vpp Amplitude Offset 0mV Built-in Exponential Rise Waveform Current signal Arb Freq Period Ampl Hi_Level Offset Lo_Level Built-in Wform Editable Wform 1.000Vpp Amplitude Offset 0mV Parameter 2 Parameter 3 Setting menu of Arbitrary signal

Fig. 0-14 : L'interface utilisateur du signal arbitraire

5.17. Sélection des formes d'onde préinstallées

Il existe 45 formes d'onde arbitraires intégrées.

Menu	Paramètres	Explication
Fréquemment	StairD StairU StairUD Trapezia RoundHalf AbsSine AbsSineHalf SineTra SineVer NegRamp AttALT AmpALT CPulse PPulse NPulse	Sélection de formes d'onde fréquentes
Mathématiques	ExpRise ExpFall Sinc Tan Cot Sqrt XX HaverSine Lorentz In Cubique Cauchy Besselj Bessely Erf Airy	Sélection mathématique de la forme d'onde
Windows	Rectangle Gauss Hamming Hann Bartlett Blackman Laylight Triang	Sélection parmi Fonctions des fenêtres
Autre	DC Heart Round LFMPulse Rhombus Cardiaque	Sélection d'autres personnes Formes d'onde
Dos		Retour à la menu précédent

Pour sélectionner les formes d'onde intégrées :

(1) Appuyez d'abord sur la touche et ensuite sur F4 pour passer au menu Wform intégré. (2) Appuyez sur F1 \~ F4 pour sélectionner Common, Maths, Window ou Others. Par exemple, si vous sélectionnez "Maths", l'interface suivante s'affiche.

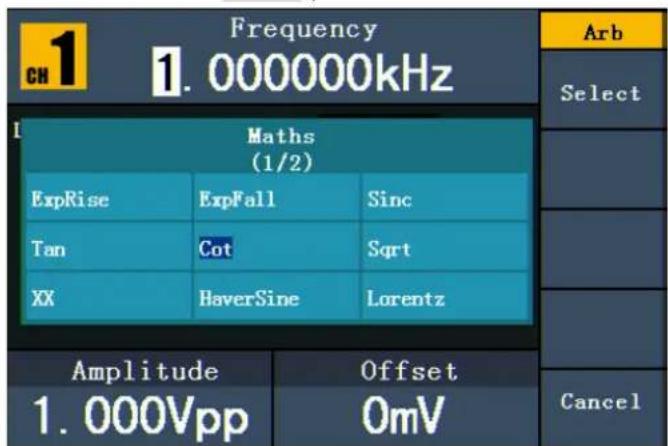

Frequency 1. 000000kHz Maths (1/2) ExpRise ExpFall Sinc Tan Cot Sqrt XX HaverSine Lorentz Amplitude Offset 1. 000Vpp OmV Arb Select Cancel

(3) Tournez le bouton ou appuyez sur les touches fléchées pour sélectionner la forme d'onde souhaitée, par exemple ExpRise (montée exponentielle). Appuyez sur F1 pour sortir la forme d'onde "montée exponentielle".

5.18. Formes d'onde définies par l'utilisateur

Appuyez d'abord sur la touche 📌 et ensuite sur F5 pour sélectionner l'option "Wform éditable".

Option de menu	Description
Créer Wform	Créez une nouvelle forme d'onde.
Sélectionnez Wform	Sélection d'une forme d'onde enregistrée dans la mémoire interne (FLASH) ou sur le U-Disk (USBDEVICE uniquement P4124-4165).
Modifier Wform	Modifiez la forme d'onde enregistrée.

5.19. Créer une nouvelle forme d'onde

(1) Passez d'abord au menu correspondant : Appuyez sur → Forme modifiable → Créer une forme.

(2) Définissez le nombre de points de forme d'onde : Appuyez sur F1 pour accéder à l'option Wform Points, puis tournez le bouton ou appuyez sur les touches numériques pour entrer la valeur souhaitée et sélectionnez l'unité. X1, XK, XM signifient 1, 1000, 1000,000. Les points de la forme d'onde comprennent 2~1000,000.

(3) Configuration de l'interpolation : appuyez sur F2 pour basculer entre "On/Off". Si vous sélectionnez "On", les points sont connectés de manière directe, les tensions entre deux points consécutifs ne changent pas et la forme d'onde ressemble à une forme ascendante.

(4) Modifiez les points de la forme d'onde : Appuyez sur F3 pour passer au menu correspondant.

• Appuyez sur F1 pour sélectionner Points et entrez le nombre de points à modifier.
• Appuyez sur F2 pour sélectionner Voltage et entrez la tension pour le point actuel.
• Répétez l'étape ci-dessus pour régler tous les éléments comme vous le souhaitez.
• Appuyez sur F4 pour sélectionner l'option Store et entrer le système de fichiers. Si un U-Disk est connecté, appuyez sur les touches fléchées pour sélectionner l'emplacement de stockage. "USBDEVICE" est le support de stockage U-Disk, "FLASH" est la mémoire interne. Sélectionnez "Niveau suivant" pour accéder au chemin de mémoire souhaité et sélectionnez "Enregistrer". Un clavier de saisie apparaît. Entrez le nom du fichier, puis sélectionnez "DONE".

5.20. Sélection d'une forme d'onde enregistrée

Passez d'abord au menu correspondant : Appuyez sur → Forme modifiable → Sélectionner la forme.

Saissez le chemin de mémoire pour le fichier de forme d'onde souhaité. Tournez le bouton rotatif ou appuyez sur les touches fléchées ◀ pour sélectionner la forme d'onde souhaitée. Sélectionnez l'option de sortie Recall.

5.21. Édition d'une forme d'onde enregistrée

Passez d'abord au menu correspondant : Appuyez sur → Forme modifiable → Forme modifiable. (2) Saisissez le chemin de mémoire pour le fichier de forme d'onde souhaité. Tournez le bouton rotatif ou appuyez sur les touches fléchées ◀ pour sélectionner la forme d'onde souhaitée. (3) Sélectionnez l'option de suppression des rappels.

5.22. Suppression d'une forme d'onde enregistrée

(1) Appuyez sur Enregistrer pour spécifier le système de fichiers. (2) Saisissez le chemin de mémoire pour le fichier de forme d'onde souhaité. Tournez le bouton rotatif ou appuyez sur les touches fléchées ◀ pour sélectionner la forme d'onde souhaitée. (3) Sélectionnez "Supprimer".

5.23. Sortie d'un signal de tension continue (DC)

Appuyez sur CH1/2 pour sélectionner le canal pour la sortie CC (P4125-4165) ou le bouton CC (P4124).

(1) Appuyez d'abord sur la touche ⓦ et ensuite sur F4 pour passer au menu intégré des formes d'onde. (2) Appuyez sur F4 pour sélectionner l'option "Autres". Sélectionnez "DC". Appuyez sur F1 pour sortir le courant continu (DC). (3) Appuyez sur F3 et vérifiez si le menu "Offset" est en surbrillance. Sinon, appuyez sur F3 pour passer à "Offset". Pour le paramètre 3, un curseur apparaît sous la valeur de l'offset. Utilisez le bouton rotatif ou les touches numériques pour régler la valeur souhaitée et sélectionner l'unité.

Fig. 0-15 : L'interface de réglage du CC

5.24. Générer une forme d'onde modulée (P4125 - 4165 uniquement)

La fonction de modulation n'est utilisée que pour le canal 1 (CH1). Appuyez d'abord sur la touche Mod puis sur F1 pour sélectionner l'option Mod et générer une forme d'onde modulée. Le générateur de fonctions peut moduler des formes d'onde en utilisant AM, FM, PM, FSK et PWM. Pour désactiver la modulation, appuyez sur la touche Mod.

5.25. AM (modulation d'amplitude)

La forme d'onde modulée se compose de deux parties : la forme d'onde porteuse et la forme d'onde modulante. La forme d'onde porteuse ne peut être qu'un signal sinusoidal. Dans la modulation d'amplitude, l'amplitude de la forme d'onde porteuse est modifiée par la tension instantanée de la forme d'onde modulante. Vous pouvez voir ci-dessous l'interface utilisateur de la modulation d'amplitude.

Fig. 0-16 : L'interface utilisateur de l'AM

5.26. Réglage des paramètres AM

1. Appuyez d'abord sur la touche de fonction MOD et ensuite sur F1 pour sélectionner l'option "Mod".
2. Appuyez sur F1 pour sélectionner AM comme type de modulation. Si la forme d'onde de la porteuse n'est pas une onde sinusoïdale, le système passe automatiquement en sinusoïdal.
3. Appuyez sur la touche pour afficher la forme d'onde et les paramètres de la forme d'onde de la porteuse. Pour modifier les paramètres, voir "Sortie de signaux sinusoïdaux" à la p. 12. Appuyez à nouveau sur la touche pour revenir à l'interface utilisateur de modulation.
4. Appuyez sur F5 pour sélectionner la source. S'il s'agit d'une source externe ("External"), utilisez le connecteur Modulation In à l'arrière de l'appareil pour l'entrée du signal. Le réglage de l'AM est terminé. Pour une source interne, voir les instructions ci-dessous.
5. Appuyez sur F2 pour sélectionner la forme d'onde de modulation ("Mod Shape"). Vous pouvez choisir entre sinus, carré et rampe.
6. Appuyez sur F3 pour régler la fréquence AM. La gamme de fréquences est comprise entre 2 mHz~20 kHz (uniquement avec une source interne).
7. Appuyez sur F4 pour régler la profondeur de modulation ("Mod Depth"). La plage est de 0%~100%.

Fréquence AM :

La fréquence de la forme d'onde de modulation.

Profondeur de modulation (mod depth):

La plage d'amplitude de la forme d'onde de modulation. Avec une modulation de 0 %, l'amplitude de sortie est la moitié de l'amplitude réglée. Avec une modulation de 100%, l'amplitude de sortie est la même que celle définie. Avec une source externe, la profondeur de la modulation d'amplitude est contrôlée par le niveau de tension du signal connecté au connecteur Modulation In à l'arrière de l'appareil. Le +5V correspond à la profondeur 100% réglée dans chaque cas.

5.27. FM (modulation de fréquence)

La forme d'onde modulée se compose de deux parties : la forme d'onde porteuse et la forme d'onde modulante. La forme d'onde porteuse ne peut être qu'un signal sinusoidal. Dans la modulation de fréquence, la fréquence de la forme d'onde porteuse est modifiée.

par la tension instantanée du signal de modulation. Voici l'interface utilisateur de la modulation de fréquence.

Fig. 0-17 : L'interface utilisateur du FM

5.28. Réglage des paramètres FM

(1) Appuyez d'abord sur la touche de fonction MOD et ensuite sur F1 pour sélectionner l'option "Mod". (2) Appuyez sur F1 pour sélectionner FM comme type de modulation. Si la forme d'onde de la porteuse n'est pas une onde sinusoïdale, le système passe automatiquement en sinusoïdal. (3) Appuyez sur la touche pour afficher la forme d'onde et les paramètres de la forme d'onde de la porteuse. Pour modifier les paramètres, voir "Sortie de signaux sinusoïdaux" à la p. 12. Appuyez à nouveau sur la ∼ touche pour revenir à l'interface utilisateur de modulation. (4) Appuyez sur F5 pour sélectionner la source. S'il s'agit d'une source externe ("External"), utilisez le connecteur Modulation In à l'arrière de l'appareil pour l'entrée du signal. Passez à l'étape 6. Pour une source interne, voir les instructions ci-dessous. (5) Appuyez sur F2 pour sélectionner la forme d'onde de modulation ("Mod Shape"). Vous pouvez choisir entre sinus, carré et rampe. (6) Appuyez sur F3 pour régler la fréquence de modulation. La gamme de fréquences est comprise entre 2 mHz~20 kHz (uniquement avec une source interne).

(7) Appuyez sur F4 pour régler l'écart de fréquence. L'écart de fréquence doit être inférieur à la fréquence de la forme d'onde de la porteuse.

La somme de la fréquence de la course et de la porteuse doit être égale ou inférieure à la fréquence maximale de la fonction sélectionnée plus 1 kHz.

Avec une source externe, le concentrateur est contrôlé par le niveau de tension du signal connecté au connecteur Modulation In à l'arrière de l'appareil. Le +5V correspond à la course sélectionnée et le -5V à la course sélectionnée négative.

5.29. PM (modulation de phase)

La forme d'onde modulée se compose de deux parties : la forme d'onde porteuse et la forme d'onde modulante. La forme d'onde porteuse ne peut être qu'un signal sinusoidal. Dans la modulation de phase, la phase de la forme d'onde porteuse est modifiée par la tension instantanée du signal de modulation. L'interface utilisateur de la modulation de phase est présentée ci-dessous.

Fig. 0-18 : L'interface utilisateur du PM

5.30. Réglage des paramètres PM

(1) Appuyez d'abord sur la touche de fonction MOD et ensuite sur F1 pour sélectionner l'option "Mod". (2) Appuyez sur F1 pour sélectionner le type de modulation "PM". Si la forme d'onde de la porteuse n'est pas un signal sinusoidal, le système passe automatiquement au sinus. (3) Appuyez sur la touche pour afficher la forme d'onde et les paramètres de la forme d'onde de la porteuse. Pour modifier les paramètres, voir "Sortie de signaux sinusoidaux" à la p. 12. Appuyez à nouveau sur la ∼ touche pour revenir à l'interface utilisateur de modulation. (4) Appuyez sur F5 pour sélectionner la source. S'il s'agit d'une source externe ("External"), utilisez le connecteur Modulation In à l'arrière de l'appareil pour l'entrée du signal. Passez à l'étape 6. Pour une source interne, voir les instructions ci-dessous. (5) Appuyez sur F2 pour sélectionner la forme d'onde de modulation ("Mod Shape"). Vous pouvez choisir entre sinus, carré et rampe.

(6) Appuyez sur F3 pour régler la fréquence PM. La gamme de fréquences est comprise entre 2 mHz~20 kHz (uniquement avec la source interne). (7) Appuyez sur F4 pour régler la déviation de phase ("Déviation de phase"). L'écart de phase entre la forme d'onde de modulation et la forme d'onde de la porteuse est compris entre 0° et 180°.

5.31. FSK (modulation par déplacement de fréquence)

La modulation FSK est une méthode de modulation dans laquelle la fréquence de sortie bascule entre deux fréquences prédéfinies (fréquence de la forme d'onde porteuse et fréquence de saut). La fréquence à laquelle la fréquence de sortie bascule entre la fréquence de la forme d'onde porteuse et la fréquence de saut est appelée fréquence FSK. La fréquence à laquelle la fréquence de sortie commute est déterminée par le générateur de fréquence interne ou la tension du signal fourni par le connecteur Ext Trig/FSK/Burst à l'arrière de l'appareil. La forme d'onde porteuse ne peut être qu'un signal sinusoidal. Vous pouvez voir ci-dessous l'interface utilisateur du FSK.

Current Parameter FSK Rate 100.000, 0Hz Load Load:High Z Mod Type Type FSK Source Source Internal Amplitude (C) 2.000Vpp FSK Rate 100.000, 0Hz -100.000, 0Hz Modulating Waveform Carrier Waveform Hop Frequency Hop Freq Source Internal Carrier Amplitude Carrier Frequency

Fig. 0-19 : L'interface utilisateur du FSC

5.32. Réglage des paramètres FSK

(1) Appuyez d'abord sur la touche de fonction MOD et ensuite sur F1 pour sélectionner l'option "Mod". (2) Appuyez sur F1 pour sélectionner le type de modulation "FSK". Si la forme d'onde de la porteuse n'est pas un signal sinusoïdal, le système passe automatiquement au sinus. (3) Appuyez sur la touche pour afficher la forme d'onde et les paramètres de la forme d'onde de la porteuse. Pour modifier les paramètres, voir "Sortie de signaux sinusoïdaux" à la p. 12. Appuyez à nouveau sur la touche pour revenir à l'interface utilisateur de modulation. (4) Appuyez sur F5 pour sélectionner la source. Si la source est externe, utilisez le connecteur Ext Trig/FSK/Burst à l'arrière de l'appareil pour l'entrée du signal. Passez à l'étape 5. Pour une source interne, voir les instructions ci-dessous. (5) Appuyez sur F3 pour régler le taux FSK. La plage est comprise entre 2 mHz~100 kHz (source interne uniquement).

(6) Appuyez sur F4 pour définir la fréquence de saut.

La gamme couvre 2 mHz~25kHz.

Explication des termes

Taux FSK : fréquence à laquelle la fréquence de sortie passe de la fréquence du signal porteur à la fréquence de saut (uniquement en cas de modulation interne).

5.33. PWM (modulation de largeur d'impulsion- peaktech® 4165 uniquement)

La forme d'onde modulée se compose de deux parties : la forme d'onde porteuse et la forme d'onde modulante. Le PWM ne peut être utilisé que pour la modulation d'impulsions, la forme d'onde porteuse doit donc être un signal d'impulsion. Dans la modulation de largeur d'impulsion, la largeur de la forme d'onde de la porteuse (impulsion) varie avec la tension instantanée du signal de modulation.

5.34. Réglage des paramètres PWM (peakttech® 4165 uniquement)

Appuyez d'abord sur la touche de fonction mod et ensuite sur F1 pour sélectionner l'option "Mod". Appuyez sur F1 pour sélectionner le type de modulation "PWM". Si la forme d'onde porteuse n'est pas un signal d'impulsion, le système passe automatiquement en impulsion. Appuyez sur la touche pour afficher la forme d'onde et les paramètres de la forme d'onde de la porteuse. Pour modifier les paramètres, voir "Réglage des signaux" à la page 12. Appuyez à nouveau sur la touche pour revenir à l'interface utilisateur de la modulation. Appuyez sur F5 pour sélectionner la source. S'il s'agit d'une source externe ("External"), utilisez le connecteur Modulation In à l'arrière de l'appareil pour l'entrée du signal. Passez à l'étape 6. Pour une source interne, voir les instructions ci-dessous. Appuyez sur F2 pour sélectionner la forme d'onde de modulation ("Mod Shape"). Vous pouvez choisir entre sinus, carré et rampe. Appuyez sur F3 pour régler la fréquence de modulation. La gamme de fréquences est comprise entre 2 mHz~20 kHz (uniquement avec une source interne). Appuyez sur F4 pour définir l'écart de largeur ou l'écart de taux de service (selon l'élément de menu "P_Width/Duty" des menus de réglage des impulsions lorsque vous quittez le mode de modulation). La plage maximale de l'écart de touche est la plus petite valeur dans [Pulse Duty, 1-Pulse Duty]. La plage maximale de l'écart de largeur est la largeur de l'impulsion.

5.35. Génération de balayages P4125 - 4165 uniquement)

La fonction de balayage n'est utilisée que pour le canal 1 (CH1). En mode de balayage de fréquence, le générateur "balaie" de la fréquence de départ à la fréquence d'arrêt à la

vitesse de balayage que vous avez définie. Le balayage peut être généré avec des signaux sinusoidaux, carrés ou en rampe.

Current Parameter Sweep Time 1.000,000s Load Sweep Type Sweep Waveform Source Load:High Z Sweep Type Linear Type Sine Source Internal 100,000,0Hz 1.000,000kHz Amplitude (C) 2.000Vpp Offset (C) Start Frequency Stop Frequency Sweep Waveform Amplitude Sweep Waveform Offset NextPage 1/2 SWEEP Sweep Time Linear Log Sweep Waveform Sta_Freq Ctr_Freq StopFreq FreqSpan 1/2

Fig. 0-20 : l'interface utilisateur du mode de balayage

5.36. Réglage des paramètres de balayage

Si le signal de sortie est un signal sinusoidal, carré ou en rampe, appuyez d'abord sur la touche Mod, puis sur F2 pour sélectionner le mode de balayage. Appuyez sur la touche ∽ ∽ -, ∩ - ou - pour sélectionner la forme d'onde. Pour le sinus, par exemple, appuyez sur pour afficher la forme d'onde et les paramètres. Pour modifier les paramètres, voir "Réglage des signaux" à la page 12. Appuyez à nouveau sur la touche pour revenir à l'interface de balayage. Appuyez sur F1 pour définir la durée du balayage, c'est-à-dire la durée d'un balayage de fréquence entre la fréquence de départ et la fréquence d'arrêt. Appuyez sur F2 pour sélectionner le type de balayage. "Linéaire" signifie régler le balayage avec un espacement linéaire; avec "Log", le balayage se fait avec un espacement logarithmique. Utilisez les options "Start Freq" et "Stop Freq" ou "Center Freq" et "Freq Span" pour définir la gamme de fréquences. Appuyez sur F3 pour sélectionner "Sta_Freq" ou "Cen_Freq" et réglez la valeur souhaitée. Appuyez sur F4 pour sélectionner "StopFreq" ou "FreqSpan" et réglez la valeur souhaitée. Appuyez sur F5 pour sélectionner l'option NextPage. Appuyez à nouveau sur la touche pour passer à la page suivante. Appuyez sur F1 pour sélectionner la source. "Interne" signifie qu'une source interne est utilisée. "Externe" signifie que le connecteur Ext Trig/FSK/Burst situé à l'arrière de l'appareil est utilisé pour l'entrée du signal externe. "Manuel" signifie qu'un

déclencheur manuel est utilisé : En vue de balayage, appuyez sur le bouton du panneau de commande pour déclencher un balayage.

5.37. Générer une rafale (P4125 / 4165 uniquement)

La fonction de rafale n'est utilisée que pour le canal 1 (CH1). Appuyez d'abord sur la touche Mod, puis sur F3 pour sélectionner l'option Burst et générer des formes d'onde polyvalentes. Une rafale peut avoir une durée spécifique du cycle du signal (rafale à N cycles) ou être commandée par des signaux à déclenchement externe (rafale à déclenchement). Les rafales peuvent être générées et appliquées à des signaux sinusoidaux, carrés, en rampe, à des impulsions et à des signaux arbitraires (sauf le bruit).

Explication des termes

Sortie de formes d'onde avec des temps de cycle définis. En général, on appelle cela la "fonction BURST" de chaque générateur de signaux.

N-cycle burst :

Le cycle N comporte un certain nombre de cycles de signal et chaque salve est activée par un déclencheur.

Avec le "gated burst", une source externe contrôle le moment où un burst est activé.

5.38. Réglage de la rafale de n-cycles

Fig. 0-21 : L'interface utilisateur de N-Cycle-Burst

(1) Si le signal de sortie est un signal sinusoidal, carré, en rampe ou arbitraire, appuyez d'abord sur la touche Mod puis sur F3 pour sélectionner le mode rafale. (2) Appuyez sur la touche Ⓦ️ -, Ⓦ️ - ⌈, -, Ⓚ ou - pour sélectionner la forme d'onde. Pour le sinus, par exemple, appuyez sur pour afficher la forme d'onde et les paramètres. Pour modifier les paramètres, voir "Réglage des signaux" à la page 12. Appuyez à nouveau sur la touche pour revenir à l'interface Burst. (3) Appuyez sur F3 pour passer à l'option "N Cycle". (4) Appuyez sur F1 pour sélectionner "Burst Period" et réglez la valeur souhaitée. (5) Appuyez sur F2 pour sélectionner Start Phase (si la forme d'onde actuelle est une onde sinusoidale, passez cette étape). Entrez les points de début et de fin de la forme d'onde. La phase varie de -360° à +360°. Pour une forme d'onde arbitraire, 0° est le premier point de la forme d'onde. (6) Appuyez sur F4 pour sélectionner Cycles ou Infini. Définissez le nombre de cycles de signal dans un cycle N (de 1 à 50 000). Si vous sélectionnez l'option "Infinite", la forme d'onde est émise en continu et ne s'arrête que lorsqu'un déclencheur est relâché (en appuyant sur le bouton rotatif du panneau de commande).

Un conseil :

- Si nécessaire, la période de salve augmente pour assurer le nombre de cycles spécifié.

- Pour un signal sans fin ("Infini"), une rafale, un déclenchement externe ou manuel doit activer la rafale.

(7) Appuyez sur F5 pour sélectionner la source. "Interne" signifie qu'une source interne est utilisée. "Externe" signifie que le connecteur Ext Trig/FSK/Burst situé à l'arrière de l'appareil est utilisé pour l'entrée du signal externe. "Manuel" signifie qu'un déclencheur manuel est utilisé. Dans l'affichage N-Cycle Burst, appuyez sur le bouton du panneau de commande pour émettre un signal en rafale.

5.39. Réglage d'une rafale gated

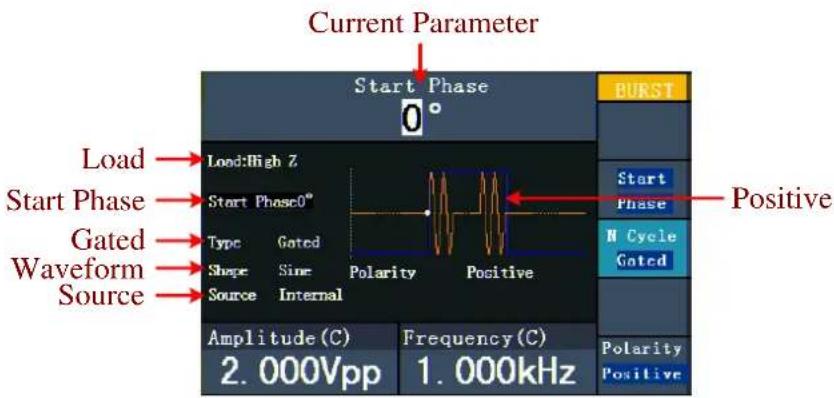

Fig. 0-22 : L'interface utilisateur de Gated Burst

(1) Si le signal de sortie est un signal sinusoidal, carré, en rampe ou arbitraire, appuyez d'abord sur la touche Mod puis sur F3 pour sélectionner le mode rafale. (2) Appuyez sur la touche ∽ -, ∩ - ∨, - ∩ ou - pour sélectionner la forme d'onde. Pour le sinus, par exemple, appuyez sur pour afficher la forme d'onde et les paramètres. Pour modifier les paramètres, voir "Réglage des signaux" à la p. 12. Appuyez à nouveau sur la touche pour revenir à l'interface Burst.

(3) Appuyez sur F3 pour passer à l'option "Gated".

(4) Appuyez sur F2 pour sélectionner l'option "Phase de démarrage". Entrez les points de début et de fin de la forme d'onde. La phase varie de -360° à +360°. Pour une forme d'onde arbitraire, est le premier point de la forme d'onde.

(5) Appuyez sur F5 pour basculer entre "Positif" et "Négatif". Définissez la polarité du signal de déclenchement.

5.40. Sauvegarde et rappel

Appuyez sur le bouton Enregistrer pour spécifier le système de fichiers.

5.41. Utilisation d'un support de stockage USB

L'emplacement mémoire est divisé en une mémoire interne (FLASH) et la mémoire U-Disk (USBDEVICE - P4124 - 4165 seulement). Si un U-Disk est connecté, le menu de la mémoire affiche "USBDEVICE" et "FLASH". Sinon, il affiche seulement "FLASH".

(1) Installation de l'U-Disk : Connectez un support de données USB au "⑨USB host port" à l'arrière de l'unité (voir Fig. 0-2). L'écran affiche "Detect USB device". Appuyez sur le bouton Enregistrer pour entrer dans le système de fichiers. Le menu Enregistrer affiche les options "USBDEVICE" et "FLASH". (2) Saisir l'emplacement de mémoire : Tournez le bouton rotatif ou appuyez sur les touches fléchées ◀ / > pour sélectionner l'emplacement de mémoire souhaité. Appuyez sur F1 pour passer à l'emplacement de mémoire sélectionné. Les options Niveau suivant, Niveau supérieur, Nouveau dossier, Supprimer, Renommer, Copier et Coller sont disponibles. (3) Retrait de l'U-Disk : Retirez l'U-Disk du connecteur hôte USB situé à l'arrière de l'appareil. Le système vous informe par le message "Le périphérique USB est retiré" que le périphérique USB a été retiré. L'affichage "USBDEVICE" dans le menu de stockage disparaît.

5.42. Modifier le nom du fichier

L'utilisateur peut modifier le nom d'un fichier ou d'un dossier dans la vue du système de fichiers. Lorsque le système demande à l'utilisateur d'entrer un nom, un clavier apparaît.

/Save Select Delete NewFile| a b c d e f g h i j k l m n o p q r s t u v w x y z 1 2 3 4 5 6 7 8 9 0 _. ~ ! ( ) $ % ^ ABC/abc DONE Cancel

Fig. 0-23 : Modification du nom du fichier

Vous pouvez déplacer le curseur du clavier vers la droite ou la gauche à l'aide du bouton rotatif ou des touches fléchées «/⟩. Appuyez sur F3 pour passer des lettres majuscules aux lettres minuscules. Appuyez sur F1 pour saisir la lettre actuelle. Appuyez sur F2 pour supprimer le dernier chiffre. Appuyez sur F4 pour terminer l'édition et enregistrer le fichier. Vous pouvez annuler le processus de sauvegarde en appuyant sur F5.

Remarque : le nom du fichier peut comporter jusqu'à 15 caractères.

5.43. Définir la fonction d'utilité

Appuyez sur le bouton Utilité pour passer au menu Utilité. Vous pouvez régler les paramètres suivants du générateur : Paramètres d'affichage, paramètres du compteur, paramètres de sortie et paramètres du système. Appuyez à nouveau sur le bouton Utilité pour quitter le menu Utilité.

5.44. Transférer une forme d'onde

Cette fonction peut lire le fichier de forme d'onde avec l'extension (*.ota) coupé avec les oscilloscopes PeakTech® ou avec le logiciel de l'oscilloscope et sauvegardé sur une clé USB.

Après avoir transféré ce fichier OTA, le générateur de formes d'onde arbitraires peut émettre le même signal.

Les modèles d'oscilloscope compatibles sont* :

Stand 11/2017 - D'autres modèles à suivre

Utilisez l'un de ces oscilloscopes pour la coupe d'arbres :

• Connectez la clé USB à l'oscilloscope.
• Appuyez sur Save pour accéder au menu Save.
• Appuyez sur la touche "H1" pour afficher le menu "Type" sur le côté gauche de l'écran et sélectionnez "Cut-Wave" avec la commande "M".
• Déplacez le Curseur1 et le Curseur2 pour sélectionner la zone où la forme d'onde doit être recadrée.
• Pour sauvegarder la forme d'onde ajustée, appuyez sur la touche-"H2" et le clavier de saisie s'affiche. Le nom par défaut est la date système actuelle de l'oscilloscope.
• Tournez la commande "M" pour sélectionner les touches correspondantes, puis sélectionnez la touche d'entrée et appuyez sur la commande "M" pour accepter l'entrée et enregistrer la forme d'onde sur la clé USB.

Wave Type Wave Setting Image Record CutWave ak:1.500ms 1/ms:666.7MHz x1:1.000ms x2:-0.500ms (1MHz/s) H:500us 0.00mV -1.00dav Depth:10K Type CutWave Save

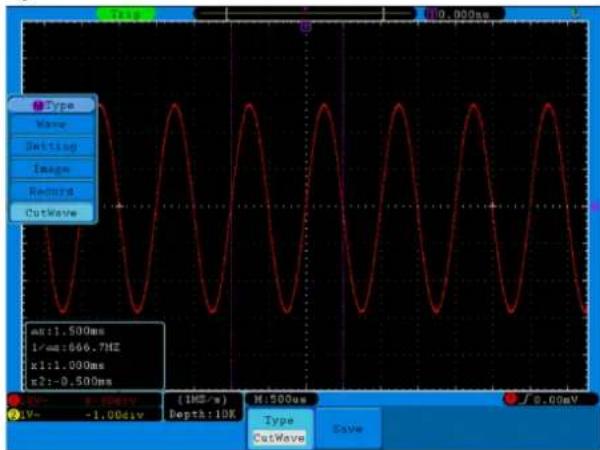

Fig. 0-24 : Onde de coupe (coupe de la forme d'onde)

Utilisez des générateurs de signaux pour rappeler la forme d'onde stockée et émettre le signal.

Menu de fonctionnement : Appuyez sur le bouton → Wform modifiable → SelectWform pour accéder au menu de l'interface.

/USBDEVICE ←ISBDEVICE →FLASH Save Next level Up one level Recall output Back

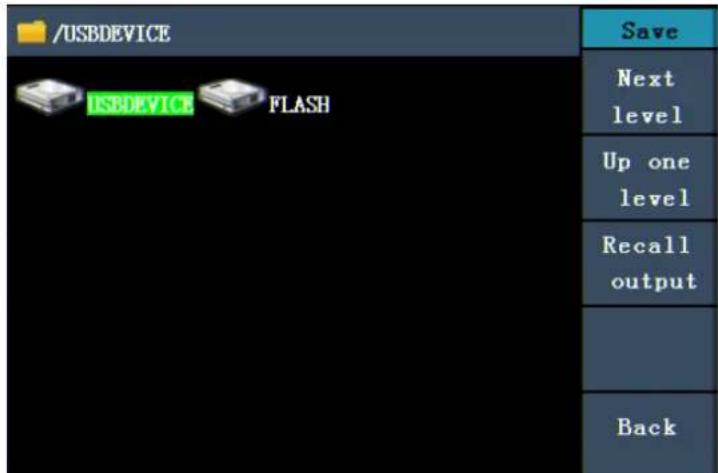

Figure 0-25 : Sélection du support de stockage

Sélectionnez "USBDEVICE" et appuyez sur le bouton pour le niveau suivant.

Tournez le bouton de réglage ou appuyez sur / pour sélectionner le fichier de forme d'onde enregistré, par exemple. ota.

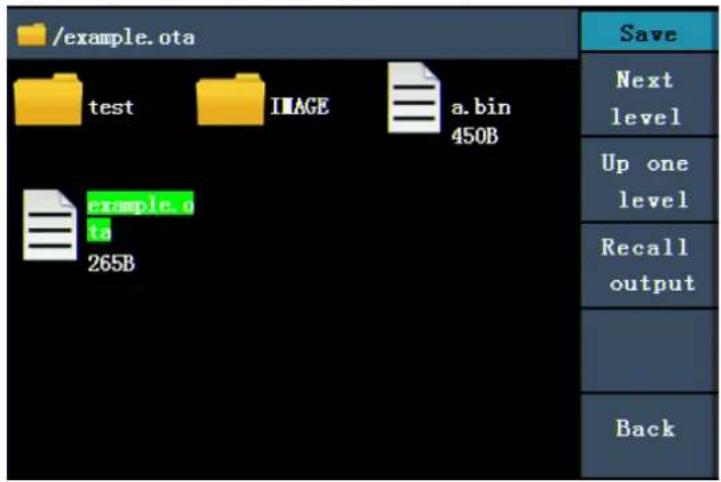

/example.ota test IMAGE a.bin 450B example.ota 265B Save Next level Up one level Recall output Back

Figure 0-25 : Sélection d'un fichier *.ota

Sélectionnez Recall output et "Read-file successfully" s'affiche à l'écran.

Figure 0-26 : Fichier lu

Un conseil :

Normalement, la fréquence, l'amplitude et le décalage de la forme d'onde rappelée sont les mêmes que ceux de la forme d'onde ajustée.

Le nombre maximum de données du PeakTech® 4120 - 4124 est de 8192.

Si la section d'onde de l'oscilloscope contient plus de 8192 données, l'unité compressera les données en conséquence.

Si le nombre de données est inférieur à 8192, l'unité utilisera une interpolation linéaire.

Le nombre maximal de données du PeakTech® 4165 est de 1 000 000.

Si la forme d'onde de l'oscilloscope contient plus de 1 000 000 de données, le PeakTech® 4165 compressera les données en conséquence.

Si le nombre de données est inférieur à 1 000 000, le PeakTech® 4165 utilisera une interpolation linéaire.

6.1 Réglage de la luminosité de l'écran

Appuyez sur la touche Utilitaire et sélectionnez Disp Setup. Appuyez sur F1 pour sélectionner la luminosité ("Bright"). Utilisez le bouton rotatif pour modifier la valeur et les touches fléchées ◀/▶ pour déplacer le curseur vers la gauche et la droite. Vous pouvez également saisir la valeur souhaitée en pourcentage à l'aide des touches numériques. Appuyez sur F4 pour sélectionner l'unité. La plage de luminosité est de 0%\~100%.

6.2 Réglage du délimiteur

L'utilisateur peut définir le séparateur du paramètre affiché.

Appuyez sur la touche Utilitaire et sélectionnez Disp Setup. Appuyez sur F2 pour sélectionner le séparateur ("Sep"). Appuyez sur F2 pour basculer entre la virgule, l'espace et la désactivation.

Les options du séparateur en utilisant le réglage de la fréquence comme exemple :

6.3 Réglage de l'économiseur d'écran

L'économiseur d'écran s'exécute automatiquement si aucune touche n'est actionnée dans le délai imparti. Appuyez sur n'importe quelle touche pour revenir à l'écran.

Appuyez sur la touche Utilitaire et sélectionnez l'option Disp Setup. Appuyez sur F3 pour sélectionner l'option d'économiseur d'écran ("Scrn Svr"). Appuyez sur F3 pour basculer entre "On/Off". Si vous sélectionnez "On", vous pouvez définir la durée de l'économiseur d'écran. Utilisez le bouton rotatif pour modifier la valeur et les touches fléchées /◀▶ pour déplacer le curseur vers la gauche et la droite. Vous pouvez également saisir la durée souhaitée en minutes à l'aide des touches numériques. Appuyez sur F4 pour sélectionner l'unité. La durée de l'économiseur d'écran est de 1~999 minutes.

6.4 Réglage du compteur (uniquement P4125 - 4165)

Le compteur peut mesurer un signal avec une fréquence de 100MHz à 200MHz.

Procédez comme suit :

(1) Appuyez sur la touche Utilitaire et sélectionnez l'option Compteur. (2) Connectez le signal au connecteur du compteur [20MHz In/Counter] à l'arrière de l'appareil. (3) Appuyez sur F3 et sélectionnez l'option "Set" pour passer au menu des paramètres de mesure.

• Réglage du mode de couplage : Appuyez sur F1 pour passer du couplage AC/DC.
• Réglage de la sensibilité : appuyez sur F2 pour régler la sensibilité ("Sens") sur faible, moyenne ou élevée.
• Pour les signaux de faible amplitude, la sensibilité doit être réglée sur "Moyenne" ou "Haute".
• Pour les signaux à basse fréquence, de grande amplitude et à front montant lent, une faible sensibilité est le meilleur choix.
• Activation/désactivation de la réduction du bruit à haute fréquence (HFR) : Appuyez sur F3 pour activer ou désactiver la fonction HFR.

Le HFR est utilisé pour filtrer les composantes haute fréquence du signal lors de la mesure d'un signal basse fréquence et pour augmenter la précision de la mesure. Pour mesurer un signal basse fréquence de moins de 1kHz, vous devez activer la fonction HFR pour filtrer les interférences du bruit haute fréquence.

Lorsque vous mesurez des signaux haute fréquence de plus de 1 kHz, vous devez désactiver la fonction HFR.

- Pour définir le niveau de déclenchement : appuyez sur F4 pour sélectionner TrigLev. Utilisez le bouton rotatif pour modifier la valeur et les touches fléchées « / » pour déplacer le curseur vers la gauche et la droite. Vous pouvez également saisir la valeur souhaitée à l'aide des touches numériques et sélectionner l'unité.

La plage de réglage du niveau de déclenchement est de 0~2,5V.

- Appuyez sur F5 pour sélectionner l'option Retour et revenir au menu précédent pour visualiser le résultat.

Une fois le réglage terminé, le compteur mesure le signal en fonction du réglage actuel. Si la lecture est instable, veuillez répéter l'opération ci-dessus. l'étape précédente jusqu'à ce qu'il soit stable.

(4) Appuyez sur F1 pour basculer entre le résultat de la mesure de la fréquence et celui de la période.

Appuyez sur F2 pour basculer entre le résultat de la mesure de la largeur d'impulsion et celui du rapport cyclique.

7.1 Réglage de la charge de sortie

Le générateur comporte une résistance 50Ω intégrée pour la sortie CH1 et la sortie CH2 du panneau de commande. Si la charge réelle ne correspond pas à la charge définie, l'amplitude et le décalage affichés seront incorrects. Cette fonction est utilisée pour ajuster la tension affichée à la tension attendue.

Vous réglez la charge de chaque canal comme suit :

(1) Appuyez sur la touche Utility et sélectionnez l'option Output Setup. Appuyez sur F1 pour sélectionner "CH1Load" ou appuyez sur F2 pour sélectionner "CH2Load". Appuyez à nouveau sur la touche pour sélectionner "HighZ" ou "*Ω" ("" représentant la valeur). (2) Après avoir sélectionné *Ω, vous pouvez modifier la valeur de la charge à l'aide du bouton rotatif et déplacer le curseur vers la gauche et la droite à l'aide des touches fléchées /. Vous pouvez également saisir la valeur souhaitée à l'aide des touches numériques. Appuyez sur F3 ou F4 pour sélectionner l'unité. La plage de réglage est de 1Ω~10KΩ.

Remarque :

Le générateur de formes d'onde possède une résistance fixe de 50Ω pour la sortie CH1 et la sortie CH2 du panneau de commande. Quelle que soit la valeur définie, si la charge réelle diffère de la charge définie, la tension affichée ne sera pas la tension réelle.

7.2 Réglage de l'écart de phase (uniquement P4124 - 4165)

Vous pouvez régler la déviation de phase des deux canaux.

Appuyez sur la touche Utility et sélectionnez l'option "Output Setup". Appuyez sur F3 pour sélectionner l'option PhaseDev. Appuyez sur F3 pour basculer entre "On/Off". Si vous sélectionnez "On", vous pouvez définir la valeur de l'écart de phase. Utilisez le bouton rotatif pour modifier la valeur et les touches fléchées « / » pour déplacer le curseur vers la gauche et la droite. Vous pouvez également saisir la valeur souhaitée en degrés à l'aide des touches numériques. Appuyez sur F4 pour sélectionner l'unité.

La plage de réglage de l'écart de phase est de 0~360°.

7.3 Réglage de la vitesse de transmission (P4125 - 4165 uniquement)

Appuyez sur la touche Utility et sélectionnez Output Setup. Appuyez sur F4 pour sélectionner l'option "BaudRate". Appuyez à nouveau sur F4 pour passer à la vitesse de transmission RS232.

Assurez-vous que le débit en bauds correspond à celui de l'ordinateur. Les tarifs optionnels sont les suivants : 115.2K, 56K, 38.4K, 9.6K et 4.8K. Le paramètre par défaut est 115.2K.

8.1 Réglage de la langue

Appuyez sur la touche Utilitaire et sélectionnez l'option Système avec la touche F4. Appuyez sur F1 pour passer d'une langue à l'autre. Appuyez sur F5 pour revenir au menu précédent.

8.2 Réglage de la mise en marche

Appuyez sur la touche Utilitaire et sélectionnez l'option Système. Appuyez sur F2 pour sélectionner "Power On". Appuyez sur F2 pour basculer entre les options "Défaut/Dernier". "Par défaut" signifie que tous les paramètres sont réinitialisés à la mise sous tension. "Last" signifie que les derniers réglages sélectionnés sont restaurés à la mise sous tension.

8.3 Réinitialisation des paramètres par défaut

Appuyez sur la touche Utilitaire et sélectionnez l'option Système. Appuyez sur F3 pour sélectionner Définir par défaut, puis appuyez sur F1 pour confirmer. Tous les paramètres seront maintenant réinitialisés par défaut. Les paramètres par défaut du système sont les suivants :

Sortie	Standard
Fonction	Forme d'onde sinusoidale
Fréquence	1kHz
Amplitude/Offset	1 Vpp / 0 Vdc

Formes d'onde	Standard
Fréquence	1kHz
Amplitude	1Vpp
Décalage	0Vdc
Rectangle du coefficient d'utilisation	50%
Rampe de symétrie	50%
Largeur d'impulsion Impulsion	200us
Cycle d'utilisation des impulsions	20%

Modulation (uniquement P4125 - 4165)	Standard
Soutien	onde sinusoïdale de 1 kHz
Modulation	onde sinusoïdale de 100 Hz
Profondeur AM	100%
Hub FM	100Hz
PM Déviation de phase	0°
Fréquence de saut FSK	100Hz
Fréquence FSK	100Hz
Source :	Interne
Balayage (uniquement P4125 - 4165)	Standard
Fréquence de démarrage/arrêt	100Hz/1kHz
Temps	1 seconde
Mode	Linéaire

Burst (seulement P4125 - 4165)	Standard
Fréquence	1kHz
Recensement	1 cycle
Période	1 seconde
Phase	0°

Autre	Standard
Luminosité	95%
Séparateur	virgule
Durée de l'économiseur d'écran	100 min.
Vitesse de transmission	115,2K
Dernier site	Z élevé
Déviation de phase	0°
Source d'horloge	Interne
Contrôle de la sortie du canal	De

8.4 Réglage de la tonalité de confirmation

Appuyez sur la touche Utilitaire et sélectionnez l'option "Système". Passez à la deuxième page du menu. Appuyez sur F1 pour sélectionner l'option "Bip". Appuyez sur F1 pour basculer entre "On/Off". "On" active un signal sonore lorsque le système vous informe. "Off" désactive le son.

8.5 Affichage des informations du système

Appuyez sur la touche Utilitaire et sélectionnez l'option "Système". Passez à la deuxième page du menu. Appuyez sur F2 pour sélectionner l'option "Sys info". La version et le numéro de série sont affichés.

8.6 Réglage de la source d'horloge

Le générateur de fonctions dispose d'une source d'horloge interne de 20 MHz et accepte également les sources d'horloge externes via le connecteur [20MHz In] situé à l'arrière de l'appareil. Toutefois, le connecteur [20MHz Out] (P4124 - 4165 uniquement) situé à l'arrière de l'appareil peut également être utilisé pour émettre une source d'horloge de 20 MHz à utiliser avec d'autres équipements.

amplitude du signal d'entrée [20MHz In] doit être supérieure à 1V.

Appuyez sur la touche Utilitaire et sélectionnez l'option "Système". Passez à la deuxième page du menu. Appuyez sur F3 pour sélectionner la source d'horloge "CLK Sou". Appuyez sur F3 pour basculer entre "Interne/Externe".

8.7 Utilisation de l'aide intégrée

Appuyez sur le bouton Aide pour afficher le catalogue. Sélectionnez la rubrique d'aide à l'aide de F1 ou F2 ou du bouton rotatif. Appuyez sur F3 pour afficher les détails de la rubrique d'aide correspondante. Appuyez sur F5 pour revenir au catalogue. Appuyez à nouveau sur la touche d'aide pour quitter l'aide ou pour passer à une autre fonction.

9. Communication avec un PC

Le générateur de fonctions permet de communiquer avec un PC via une connexion USB ou RS-232. Vous pouvez utiliser le logiciel de communication Ultrawave pour définir les paramètres, contrôler la sortie du générateur de fonctions et afficher de manière synchrone l'écran du générateur de fonctions.

Pour connecter un PC :

Installez d'abord le logiciel de communication Ultrawave à partir du CD fourni. Vous avez ensuite le choix entre différentes options de connexion.

9.1 Via la connexion USB

(1) Connexion : connectez un câble de données USB au port du dispositif USB situé à l'arrière du générateur de fonctions et au port USB du PC. (2) Installation du pilote : Lorsque le générateur de fonctions est mis sous tension, une boîte de dialogue apparaît sur l'écran du PC pour vous guider dans l'installation du pilote USB. Le pilote se trouve dans le dossier "USBDRV" du répertoire où le logiciel de communication Ultrawave a été installé, par exemple "C:\Program Files\PeakTech\ultrawave\USBDRV". (3) Réglage du port logiciel : Exécutez le logiciel Ultrawave. Cliquez sur "Communications" dans la barre de menu et sélectionnez "Ports-Settings". Dans la boîte de dialogue, sélectionnez "USB" sous "Connector avec". Une fois la connexion réussie, les informations de connexion dans le coin inférieur droit du logiciel s'allument en vert.

9.2 Via le port rs-232 (P4125 - 4165 uniquement)

(1) Connexion : connectez un câble de données au port RS-232 situé à l'arrière du générateur de fonctions et au port COM du PC. (2) Réglage du port logiciel : Exécutez le logiciel Ultrawave. Cliquez sur "Communications" dans la barre de menu et sélectionnez "Ports-Settings". Dans la boîte de dialogue, sélectionnez "COM" sous "Connector avec".

Pour en savoir plus sur le fonctionnement du logiciel, appuyez sur "F1" dans le logiciel pour ouvrir le document d'aide.

10. Dépannage

L'instrument est allumé, mais aucun affichage n'apparaît.

• Vérifiez que l'alimentation est correctement connectée.
• Vérifiez que le câble d'alimentation a la bonne tension.
• Vérifiez que le fusible situé sous la prise secteur est correctement inséré et en bon état (le couvercle peut être ouvert à l'aide d'un tournevis plat).
• Redémarrez l'appareil après avoir effectué les étapes ci-dessus.
• Si le problème persiste, veuillez contacter votre revendeur.

(2) La valeur mesurée de l'amplitude du signal de sortie ne correspond pas à la valeur affichée :

- Vérifiez que la charge réelle correspond à la charge programmée. Voir "Réglage des paramètres de sortie".

Si vous rencontrez d'autres problèmes, essayez de réinitialiser les paramètres (voir "Réinitialisation des paramètres par défaut") ou redémarrez l'appareil. S'il ne fonctionne toujours pas sans erreur, veuillez contacter votre revendeur.

11. Dates techniques

Toutes les données indiquées ici s'appliquent au générateur de fonctions, sauf indication contraire. Pour atteindre ces spécifications, l'appareil doit avoir été utilisé en continu pendant plus de 30 minutes aux températures de fonctionnement spécifiées. Toutes les données techniques sont garanties, à l'exception de celles décrites comme "typiques".

Formes d'onde
Formes d'onde standard	Sinus, carré, rampe, impulsion, bruit
Formes d'onde arbitraires	Montée exponentielle, chute exponentielle, sin(x)/x, escalier, etc.45 formes d'onde intégrées, formes d'onde personnalisées.
Nombre de canaux	1 (P 4120 & 4121) ou 2 (P4124 - 4165)
Caractéristique de fréquenceRésolution de fréquence : 1 μHzMax. Taux d'échantillonnage : PeakTech 4120 - 4125 : 125 MSa/sPeakTech 4165 : 250 MSa/s
Sinus	P 4120 (A)	1 μHz-5 MHz
	P 4121 / 4124 (A)	1 μHz-10 MHz
	P 4125	1 μHz-25 MHz
	P 4165	1 μHz-60 MHz
Rectangle	P 4120 (A) - 4125	1 μHz-5 MHz
	P 4165	1 μHz-30 MHz
Rampe	1 μHz-1MHz
Impulsion	P 4125 - 4124 (A)	1 μHz-5 MHz
	P 4165	1 μHz-15 MHz
Bruit blanc	Bande passante de 25 MHz (-3 dB) (typique)
Arbitraire	P 4120 (A) / 4121	1 μHz- 5 MHz
	P 4124 (A) - 4165	1 μHz-10 MHz

Caractéristique d'amplitude
Amplitude de sortie	P 4120 (A) / P 4121	Z élevé	1mVpp - 25Vpp
		50 Ω	1mVpp - 12.5Vpp
	P 4124 (A)	Z élevé	1 μHz ~ 10 MHz : 1 mVSS - 20VSS
		50 Ω	1 μHz ~ 10 MHz : 0,5 mVSS - 10VSS
	P 4125	Z élevé	1 μHz ~ 10 MHz : 1 mVSS - 20VSS10 MHz ~ 25 MHz : 1 mVSS - 10VSS
		50 Ω	1 μHz ~ 10 MHz : 0,5 mVSS - 10VSS10 MHz ~ 25 MHz : 0,5 mVSS - 5VSS
	P 4165	Z élevé	1 μHz ~ 25 MHz : 1 mVSS - 20VSS25 MHz ~ 60 MHz : 1 mVSS - 10VSS
		50 Ω	1 μHz ~ 25 MHz : 0,5 mVSS - 10VSS25 MHz ~ 60 MHz : 0,5 mVSS - 5VSS
Résolution de l'amplitude	1 mVpp ou 14 dgts.
Plage de décalage DC (AC+DC)	P 4120 (A) / 4121		±6,25 V (50 Ω)	±12,5 V (High Z)
	P 4124 (A) - 4165		±5 V (50 Ω)	±10 V (High Z)
Précision de l'offset DC	± 1%, +1 mVpp (à une forme d'onde sinusoidale de 1kHz), décalage de 0V
Impédance de sortie	50 Ω (typique)

Taux de répétition
Taux de répétition et longueur de la mémoire	P 4120 (A) / P 4121	Taux de répétition	62,50 MHz
		Longueur de la mémoire	8 000 points
	P 4124 (A)	Taux de répétition	62,50 MHz
		Longueur de la mémoire	8 000 points
	P 4125	Taux de répétition	62,50 MHz
		Longueur de la mémoire	8 000 points
	P 4165	Taux de répétition	150 MHz
		Longueur de la mémoire	1 million de points

Caractéristique de la forme d'onde
Sinus
Planéité (lorsque l'amplitude est de 1,0 Vc-c (+4 dBm), par rapport à 1 kHz)	P 4120 (A) / 4121	1 μHz ~ 5 MHz : 0.2 dB
	P 4124 (A) / 4125	1 μHz ~ 10 MHz : 0,2 dB ± 1 mV10 MHz ~ 25 MHz : 0,3 dB ± 1 mV
	P 4165	1 μHz ~ 10 MHz : 0,2 dB ± 1 mV10 MHz ~ 25 MHz : 0,3 dB ± 1 mV25 MHz ~ 50 MHz : 0,5 dB ± 1 mV
Facteur de distorsion (lorsque l'amplitude est de 1,0 VSS)	<-40 dBc
Distorsion harmonique totale (lorsque l'amplitude est de 1 VSS)	10 Hz ~ 20 kHz : <0,2 %
Bruit de phase (lorsque l'amplitude est de 1 VSS)	-110 dBc/Hz
Bruit d'horloge	-57 dBm (typique)
Carré
Temps de montée / temps de descente	P 4120 (A) / 4121	< 25 ns (10% - 90%) (typique, 1 kHz, 1 VSS)
	P 4124 (A)	<12 ns (10% - 90%) (typique, 1 kHz, 1 VSS)
	P 4125 / 4165	<10 ns (10% - 90%) (typique, 1 kHz, 1 VSS)
Gigue (rms)	P 4120 (A) / 4121	< 1 ns
	P 4125	1 ns + 30 ppm
	P 4165	300 ps + 100 ppm de la période
Non-symétrie (en dessous de 50% du cycle d'utilisation)	1% de la période + 5 ns
Dépassement	< 5%
Cycle de service	P 4120 (A)	50% fixe
	P 4121 - 4125	20% - 80% (< 1 MHz)50% (1 MHz - 5 MHz)
	P 4165	20% - 80% (< 10 MHz)50% (> 10 MHz)
Rampe
Linéarité	< 0,1% de la puissance de crête(typique, 1kHz, 1Vpp, symétrie 50%)
Symétrie	0% ~ 100%

Impulsion
Largeur d'impulsion	P 4120 (A)	100 ns ~ 1000 ks
	P 4124 (A) - 4125	40 ns ~ 1000 ks
	P 4165	20 ns ~ 1000 ks
Précision	10 ns
Temps de montée/descente	P 4120 (A) - 4121	< 25 ns
	P 4124 (A)	< 12 ns
	P 4125 - 4165	< 10 ns
Dépassement	< 5%
Gigue	P 4120 (A) - 4121	1 ns
	P 4124 (A) - 4125	1 ns + 30 ppm
	P 4165	300 ps + 100 ppm de la période

Arbitraire
Longueur de la forme d'onde	P 4120 (A) - 4125	2 - 8K points
	P 4165	2 - 1M points
Taux d'échantillonnage	P 4120 (A) - 4125	125 MSa/s
	P 4165	250 MSa/s
Précision de l'amplitude	14 bits
Temps de montée / temps de descente min.	35 ns (typique)
Gigue (RMS)	6 ns + 30 ppm

Formes d'onde modulées (P4125 - 4165 uniquement)
AM
Formes d'onde de la porteuse	Sinus
Source :	Interne/externe
Formes d'onde de modulation internes	Sinus, carré, rampe, bruit blanc, arbitraire
Fréquence AM interne	2 mHz ~ 20 kHz
Profondeur	0.0% - 100.0%

FM
Formes d'onde de la porteuse	Sinus
Source :	Interne/externe
Formes d'onde de modulation internes	Sinus, carré, rampe, bruit blanc, arbitraire
Fréquence de modulation interne	2 mHz ~ 20 kHz
Centre de fréquence	2 mHz ~ 20 MHz

PM
Formes d'onde de la porteuse	Sinus
Source :	Interne/externe
Formes d'onde de modulation internes	Sinus, carré, rampe, bruit blanc, arbitraire
Fréquence interne du PM	2 mHz ~ 20 kHz
Déviation de phase	0° ~ 180°

FSK
Formes d'onde de la porteuse	Sinus
Source :	Interne/externe
Formes d'onde de modulation internes	Rectangle à 50 % du cycle d'utilisation
Taux FSK	2 mHz ~ 100 kHz

PWM (PeakTech 4165 seulement)
Formes d'onde de la porteuse	Impulsion
Source :	Interne/externe
Formes d'onde de modulation internes	Sinus, Carré, Rampe, Arbitraire
Fréquence de modulation interne	2 mHz ~ 20 kHz
Ecart de largeur	Largeur d'impulsion 0,0 ns à 200,00 μsec

Balayage (P 4125 - 4165 uniquement)
Art	Linéaire, logarithmique
Formes d'onde de la porteuse	Sinus, rectangle, rampe
Direction	haut / bas
Temps de balayage	1 ms à 500 s ± 0.1%
Source :	Source, externe ou manuelle

Burst (P 4125 - 4165 seulement)
Formes d'onde	Sinus, Carré, Rampe, Impulsion, Arbitraire
Espèce	Comptage (1 à 1.000.000 de périodes), sans fin, avec portes.
Phase de démarrage	-360° - +360°
Période interne	(10 ms ~ 500 s) ± 1 %.
Gated	Déclenchement externe
Sources de déclenchement	Source, externe ou manuelle

Spécifications du compteur (P 4125 - 4165 uniquement)
Fonction	Fréquence, période, largeur d'impulsion positive, rapport cyclique
Gamme de fréquences	Canal unique : 100 mHz ~ 200 MHz
Résolution de la fréquence	6 chiffres/seconde
Plage de tension et sensibilité (signal non modulant)
Couplé au courant continu	Plage de décalage en courant continu	±1,5 VDC
	100 mHz - 100 MHz	20 mVrms - ±5 V AC+DC
	100 MHz - 200 MHz	40 mVrms - ±5 V AC+DC
Couplé au courant alternatif	1 Hz - 100 MHz	50 mVSS - ±5 VSS
	100 MHz - 200 MHz	100 mVSS - ±5 VSS
Mesure de la largeur d'impulsion et du rapport cyclique	1 Hz - 10 MHz (100 mVSS - 10 VSS)
Réglage de l'entrée	Impédance d'entrée	1 MΩ
	Mode de jumelage	AC, DC
	Suppression des hautes fréquences	Activation ou désactivation de la limitation du bruit à haute fréquence (HFR)
	Sensibilité	Faible, moyen, élevé
Mode de déclenchement	Le niveau de déclenchement peut être réglé manuellement
	Plage de niveaux de déclenchement : ±2,5 V

Entrée/Sortie (P4124 - 4165 uniquement)

Couplage de canaux, copie de canaux
Déviation de phase	0 - 360°
Couverture arrière
Interfaces	RS232, périphérique USB, hôte USB

Entrée de modulation externe (P 4125 - 4165 uniquement)
Plage de fréquences d'entrée	DC ~ 20 kHz
Plage de tension d'entrée	± 5 vs
Impédance d'entrée	10 k (typique)

Entrée de déclenchement externe (P 4125 - 4165 seulement)
Niveau	Compatible TTL
Pente	Montante ou descendante (sélectionnable)
Largeur d'impulsion	> 100 ns

Entrée horloge de référence externe (P4124 - 4165 uniquement)
Impédance	1 kΩ, couplé en courant alternatif
Fluctuation de la tension d'entrée souhaitée	100 mVSS ~ 5 VSS
Zone restreinte	20 MHz ± 35 kHz

Entrée compteur (même connexion que l'entrée horloge de référence externe) (P4125 - 4165 uniquement)
Mode manuel	DC - couplé	Plage de décalage en courant continu	±1,5 VDC
		100 mHz - 100 MHz	20 mVrms - ±5 V AC+DC
		100 MHz - 200 MHz	40 mVrms - ±5 V AC+DC
	AC - couplé	1 Hz - 100 MHz	50 mVSS - ±5 VSS
		100 MHz - 200 MHz	100 mVSS - ±5 VSS

Sortie horloge de référence externe (P4124 - 4165 uniquement)
Impédance	50 kΩ, AC - couplé
Amplitude	5 VSS, accès 50Ω
Sortie de déclenchement
Niveau	Compatible TTL
Impédance de sortie	50Ω (typique)
Largeur d'impulsion	>400ns (typique)

Amplificateur de puissance intégré (P4120A et 4124 A uniquement)
Impédance d'entrée	50 kΩ	Impédance de sortie	< 2Ω
Max. Tension d'entrée	2,2 Vpp	Renforcement	X 10
Max. Tension de sortie	22 Vpp	Décalage	< 7 %
Vitesse de balayage initiale	10 V/μs	Bande passante (pleine puissance)	DC 100 kHz
Max. Puissance de sortie	10 W

Afficher
Type d'affichage	Écran LCD couleur de 3,9 pouces
Résolution de l'écran	480 (Horizontal) × 320 (Vertical) Pixel
Afficher les couleurs	65536 couleurs, 16 bits, écran TFT

Alimentation électrique
Unité d'alimentation	220-230 VAC, 100-110 VAC, 50/60 Hz, CAT II
Consommation électrique	moins de 18W
Fusible	110 V	125 V, F4AL
	220 V	250 V, F2AL
Conditions de mesure externes
Température	Température de fonctionnement : 0°C ~ +40°CTempérature de stockage : -20°C ~ +60°C
Humidité relative	≤ 90%
Hauteur de travail	En exploitation : 3 000 mHors exploitation : 15 000 m
Refroidissement	P 4120 (A)	refroidissement naturel
	P 4124 - 4165	Ventilateur du boîtier

Données mécaniques
Dimensions (L x H x P)	235×110×295 mm
Poids	3 kg

12.1 Annexe a : champ d'application de la livraison

Accessoires standard :

• Câble secteur
• un câble USB
• un CD (comprenant le pilote USB, le logiciel d'application et le mode d'emploi)
• Instructions d'utilisation

Soins

Ne stockez pas ou ne conservez pas l'appareil dans un endroit où l'écran LCD est exposé à la lumière directe du soleil pendant une longue période.

Attention :

Pour éviter tout dommage, n'exposez pas l'appareil à des pulvérisations, des liquides ou des solvants.

Nettoyage

Inspectez l'appareil pour détecter tout dommage aussi souvent que les conditions d'utilisation l'exigent.

Nettoyage de l'extérieur de la machine :

1. Retirez la poussière de l'appareil à l'aide d'un chiffon doux. Évitez de rayer l'écran de protection transparent de l'écran LCD lorsque vous le nettoyez.
2. Débranchez l'appareil de l'alimentation électrique avant de le nettoyer. Nettoyez l'appareil avec un chiffon doux et humide, bien essoré. Utilisez un détergent doux ou de l'eau claire. N'utilisez pas de produits de nettoyage ou de solvants agressifs pour ne pas endommager l'appareil.

Attention : Assurez-vous que l'appareil est complètement sec avant de le remettre en service. Sinon, il y a un risque de court-circuit ou de choc électrique.

Tous droits réservés, y compris la traduction, la réimpression ou la reproduction de ce manuel, en tout ou en partie.

Les reproductions de toute nature (photocopie, microfilm ou autre) ne sont autorisées qu'avec le consentement écrit de l'éditeur.

Ce manuel tient compte des dernières connaissances techniques. Nous nous réservons le droit d'apporter des modifications techniques dans l'intérêt du progrès.

Nous confirmons par la présente que les appareils sont étalonnés en usine conformément aux spécifications indiquées dans les données techniques.

Nous recommandons de recalibrer l'appareil après un an.

PeakTech® 06/2021 EHR/LIE
