Marque	KitchenAid
Modèle	W10655450
Type de produit	Hotte de cuisine
Largeur du panneau anti-éclaboussure	76,2 cm (30")
Hauteur du panneau anti-éclaboussure	18,7 cm (7 3/8")
Matériau du panneau anti-éclaboussure	Acier inoxydable
Alimentation électrique	220-240 V, 50/60 Hz (estimation standard)
Puissance d'extraction	Non spécifiée dans la notice, valeur typique 600-800 m³/h
Éclairage	Intégré (non précisé)
Commandes	Mécaniques ou électroniques (non précisé)
Niveau sonore	Non spécifié, estimation 50-65 dB(A)
Installation	Fixation murale avec supports inclus
Entretien	Nettoyage avec détergent doux et chiffon non abrasif
Sécurité	Nécessite une installation horizontale et stable
Pièces fournies	Panneau anti-éclaboussure, supports muraux, vis
Outillage nécessaire	Perceuse, foret 1/8", ruban à mesurer, niveau, détecteur de poteaux, tournevis Philips

FOIRE AUX QUESTIONS - W10655450 KITCHENAID

Comment installer le panneau anti-éclaboussure fourni avec la hotte ?

Suivez les instructions : tracez des lignes guides, fixez les supports muraux sur les poteaux du colombage, puis accrochez le panneau et vissez-le en bas.

Quelles sont les dimensions du panneau anti-éclaboussure ?

Le panneau mesure 30 pouces (76,2 cm) de large et 7 3/8 pouces (18,7 cm) de hauteur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret de 1/8 pouce, d'un ruban à mesurer, d'un niveau, d'un détecteur de poteaux, d'un tournevis cruciforme Phillips.

Comment nettoyer la hotte et le panneau anti-éclaboussure ?

Utilisez un détergent liquide ou un nettoyant tout-usage, rincez à l'eau propre et séchez avec un chiffon doux. Évitez les tampons abrasifs et la laine d'acier.

Puis-je installer la hotte sans panneau anti-éclaboussure ?

Le panneau est fourni pour protéger le mur derrière la cuisinière. Il n'est pas obligatoire mais recommandé pour éviter les éclaboussures.

Quel est le type d'alimentation électrique requis ?

La hotte fonctionne sur une prise standard 220-240 V, 50/60 Hz. Consultez un électricien pour confirmer la compatibilité.

Comment fixer les supports muraux correctement ?

Utilisez un détecteur de poteaux pour repérer les colombages. Marquez le centre, alignez le support sur la ligne guide horizontale et vissez avec deux vis 10-12 x 2 pouces pour chaque support.

La hotte est-elle livrée avec les vis nécessaires ?

Oui, des vis 8-18 x 1/2 pouce et 10-12 x 2 pouces sont incluses dans l'ensemble.

Quelle est la hauteur de montage recommandée pour la hotte ?

La hauteur dépend de la cuisinière. La notice indique de tracer une ligne à la hauteur de la cuisinière, puis de mesurer 1 3/8 pouce vers le bas pour le bord inférieur du panneau.

Que faire si le panneau anti-éclaboussure ne s'aligne pas avec les trous ?

Vérifiez que les supports sont bien centrés et que les lignes guides sont correctes. Ajustez le panneau horizontalement avant de visser définitivement.

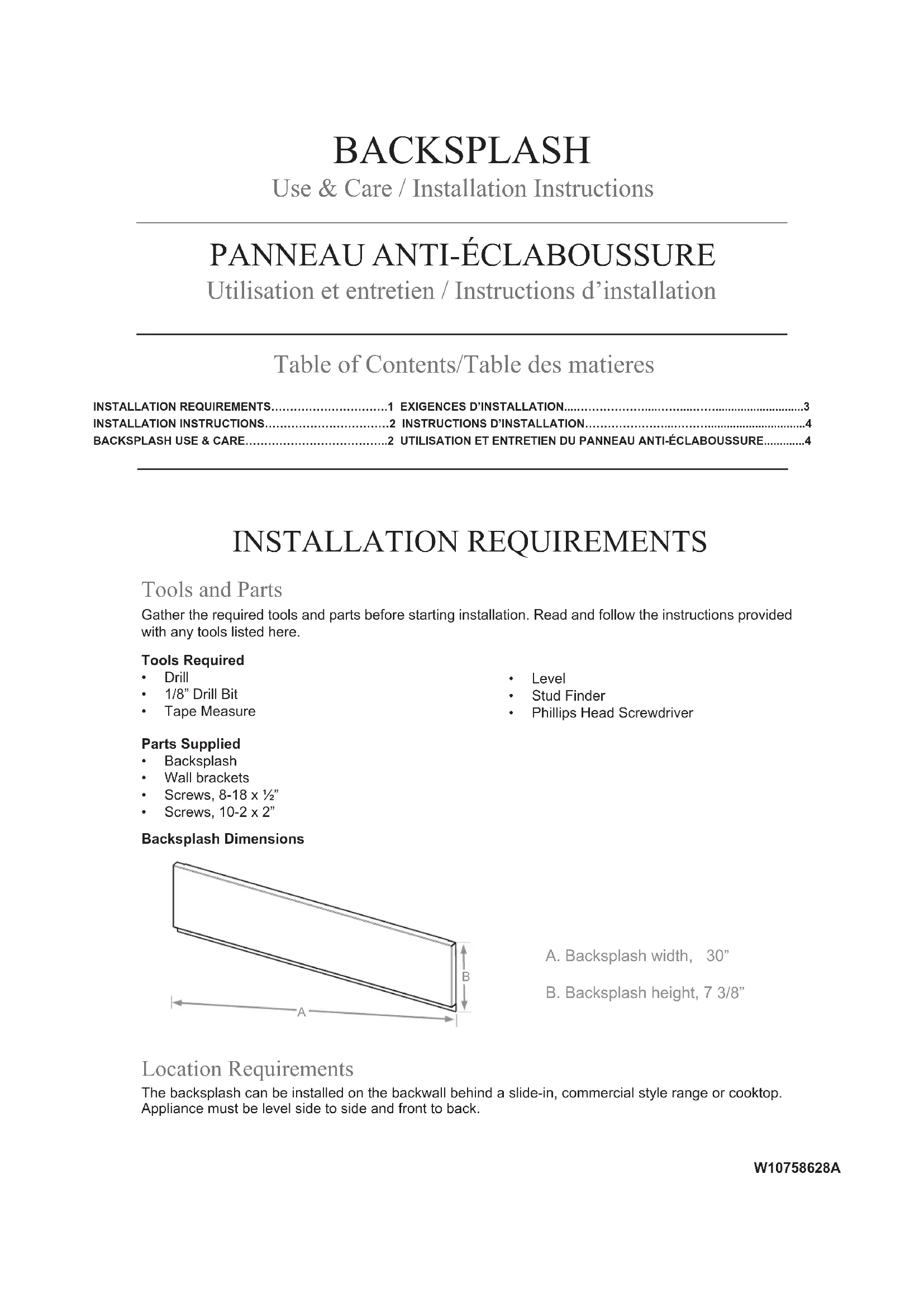

MODE D'EMPLOI W10655450 KITCHENAID

Utilisation et entretien / instructions d'installation

INSTALLATION REQUIREMENTS....1 EXIGENCES D'INSTALLATION....3

Table des matières

EXIGENCES D'INSTALLATION....3

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outillage nécessaire

• Perceuse
• Foret de 1/8"
• Ruban à mesurer
• Niveau • Détecteur de poteaux structuraux • Tournevis cruciforme Phillips

Pièces fournies

• Panneau anti-éclaboussure • Supports muraux - Vis 8-18 x 12 " - Vis 10-2 x 2"

Dimensions du panneau anti-éclaboussure

A. Largeur du panneau, 30" B. Hauteur du panneau, 7 3/8"

Exigences d'emplacement

Le panneau anti-éclaboussure peut être installé sur le mur du fond, derrière une cuisinière ou une table de cuisson encastrée de style commercial. L'appareil doit être horizontal dans le sens latéral et en profondeur.

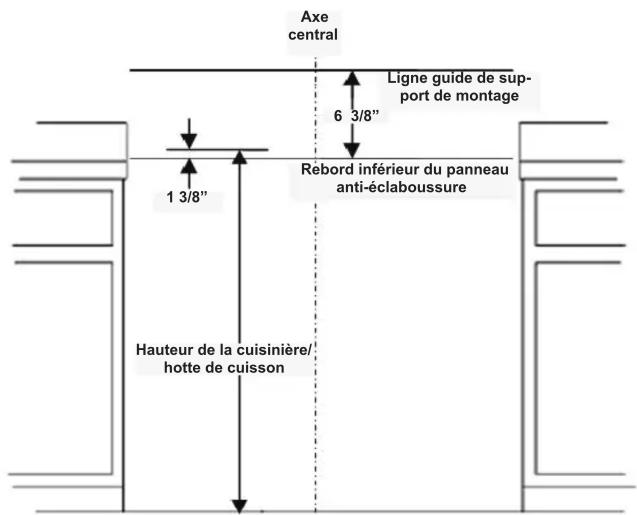

Marquage des lignes guide

1. Tracer une petite ligne sur le mur du fond, à la hauteur de la cuisinière ou de la table de cuisson.
2. Mesurer 1 3/8" vers le bas à partir de cette ligne et tracer une ligne horizontale sur toute la longueur de l'espace d'installation. Cette ligne marque le bord inférieur du panneau anti-éclaboussure.
3. Placer l'arête du rebord inférieur le long de la ligne marquant le bord inférieur du panneau anti-éclaboussure. Aligner le centre du panneau anti-éclaboussure avec le centre de l'appareil. Repérer chaque trou de montage (2 emplacements) avec un crayon. Mettre le panneau de côté.
4. Mesurer 6 3/8" vers le haut à partir de la ligne marquant le bord inférieur du panneau anti-éclaboussure et tracer une ligne horizontale sur toute la longueur de l'espace d'installation. Cette ligne marque la position où les supports de montage sont fixés au mur.

Installation des supports de montage

1. Utiliser un détecteur de poteaux structuraux pour localiser dans la zone d'installation les limites des poteaux du colombage mural.
2. Marquer la position du centre de chaque poteau du colombage et tracer l'axe vertical de chacun.

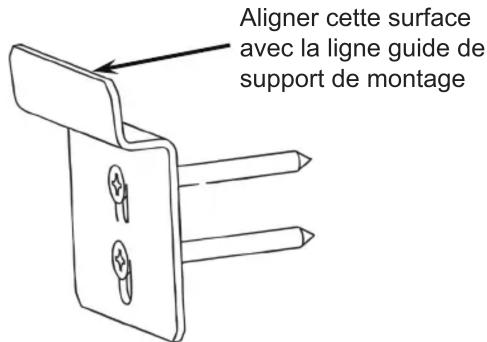

3. Aligner le haut du support de montage mural à la ligne guide de support de montage à la section "Marquage des lignes guide".
4. Centrer un support le long de l'axe de chaque poteau de colombage mural.
5. Fixer chaque support au mur à l'aide de deux vis 10-12 x 2" (incluses dans l'ensemble). Au moins deux supports de montage doivent être installés pour les modèles de 30".

Installation du panneau anti-éclaboussure

1. Accrocher le rebord à l'arrière du panneau anti-éclaboussure aux supports de montage fixés au mur.
2. Centrer le panneau anti-éclaboussure et aligner les deux trous du bas avec les repères au mur tracés dans la section "Marquage des lignes guide".
3. Fixer le support au mur à l'aide des deux vis 10-12 x 2" à travers les trous en bas du rebord.

Nettoyage général

Ne pas utiliser de tampons à récurer savonneux, de nettoyants abrasifs, de crème à polir pour table de cuisson, de tampons en laine d'acier, de chiffons de lavage rudes ou d'essuie-tout abrasifs. Des dommages peuvent survenir, même en cas d'utilisation limitée ou ponctuelle. Frotter dans la direction du grain pour éviter les dommages.

Méthode de nettoyage :

• Nettoyant et poli pour acier inoxydable KitchenAid® : Utiliser le produit de nettoyage conformément aux instructions présentées sur l'étiquette.
• Détergent liquide ou nettoyant tout-usage : Rincer à l'eau propre et sécher avec un chiffon doux sans charpie.
