MODE D'EMPLOI TJ4005DN BROTHER

Guide de l'utilisateur (français)

Informations sur le copyright

Le copyright dans ce manuel, le logiciel et le micrologiciel de l'imprimante décrits par la presente sont la propriété de Brother. Tous droits réservés.

Les informations containues dans ce document peuvent être modifiées sans préavis et ne représentent pas un engagement de la part de la société. Aucune partie de ce manuel ne peut être reproductive ou transmise par quelque moyen que ce soit, à toute autre fin que l'utilisation personnelle par l'acheteur, sans l'autorisation expressée écrite de la société.

Marques commerciales

Wi-Fi® est une marque commerciale déposée de Wi-Fi Alliance®.

CG Triumvirate est une marque commerciale d'Agfa Corporation. La police CG Triumvirate Bold Condensed est sous licence de Monotype Corporation. Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

Tous les noms commerciaux et noms de produits d'autres sociétés apparaissant sur les produits Brother, les documents connexes et tout autre matériel sont des marques commerciales ou des marques déposées de ces sociétés respectives.

Les modèles ne sont pas disponibles dans tous les pays et régions.

Contenu

1. Introduction 1

1.1 Introduction du produit 1
1.2 Retefore produit supplémentaire 1

1. Présentation des opérations 2

2.1 Deballer l'imprimante d'etiquettes et vérifier les composants 2
2.2Vue d'ensemble de I'imprimante 3

2.2.1Vue avant.. 3
2.2.2Vue interieure 6
2.2.3Vuearriere 7

2.3 Panneaux de commande 8

2.3.1 Voyants LED et boutons 9
2.3.2 Icônes de l'écran d'accueil (modèles avec écran tactile uniquement).... 10
2.3.3 Présentation de l'écran tactile 11

1. Configuration de votre imprimante 16

3.1 Branchement du cordon d'alimentation 16

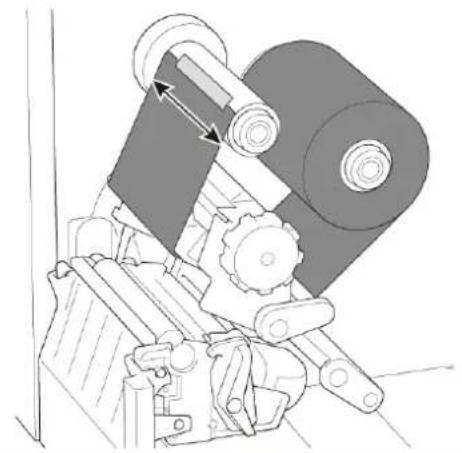

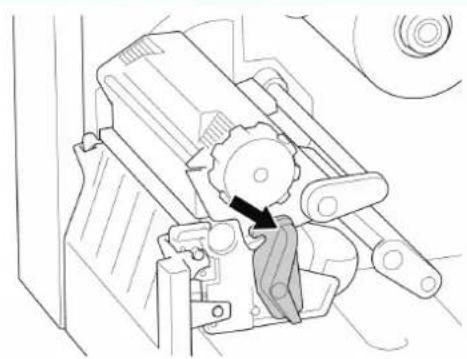

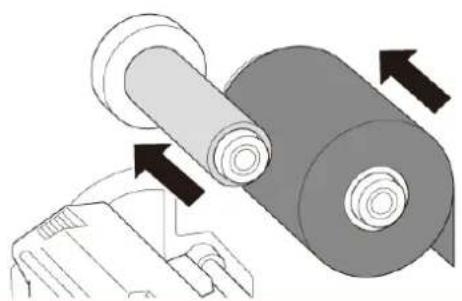

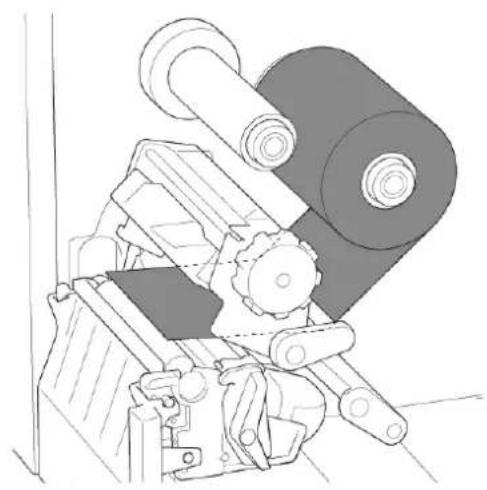

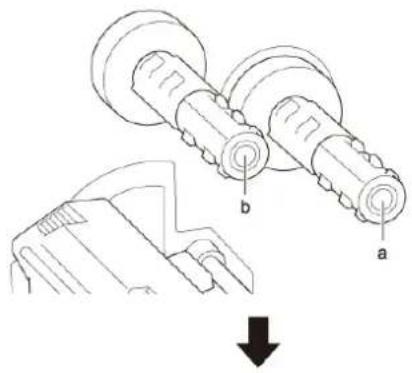

3.2 Charger le ruban (non disponible pour la TJ-4005DN) 17

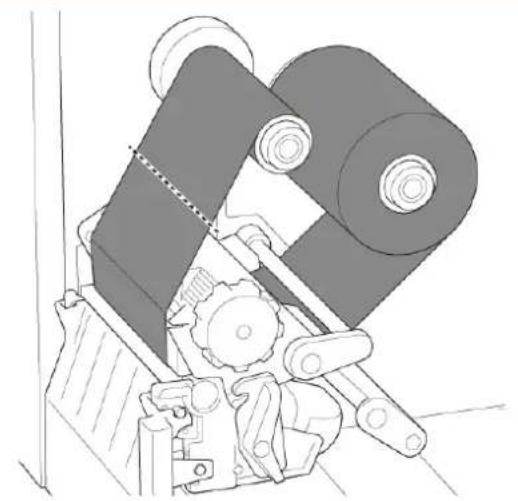

3.3 Retirer le ruban usage (non disponible pour la TJ-4005DN) 20
3.4Chargement du support 21

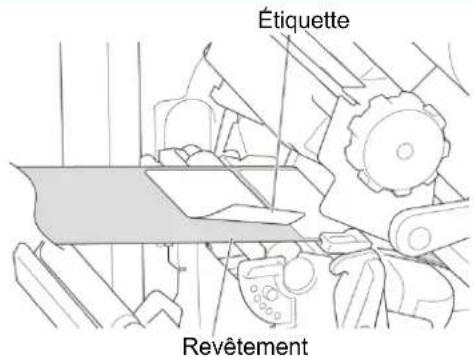

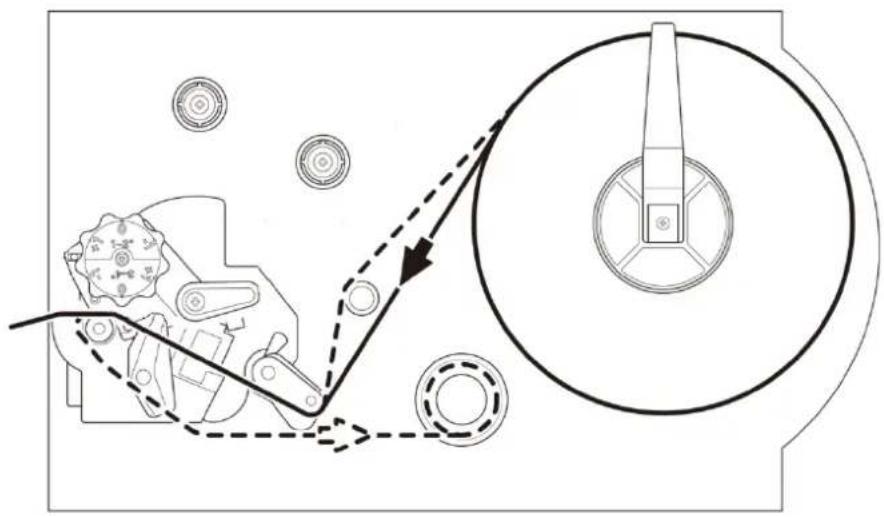

3.4.1Chargement d'un rouleau d'etiquettes 21

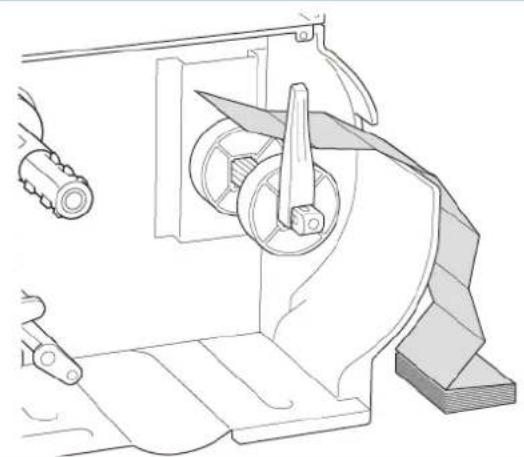

3.4.2Chargement d'un support externe 24

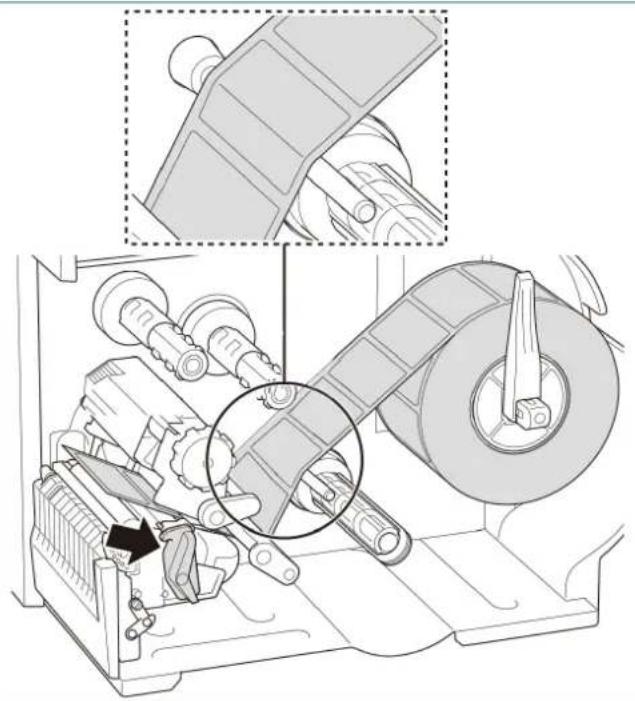

3.4.3Chargement du support en mode Predecollage (facultatif) 27
3.4.4Chargement du support en mode cutter (facultatif) 32

1. Améliorer la qualité d'impression 38

4.1 Régler la tension de la tête d'impression pour améliorer la qualité d'impression 38
4.2 Eviter les plus sur les étiquettes 38

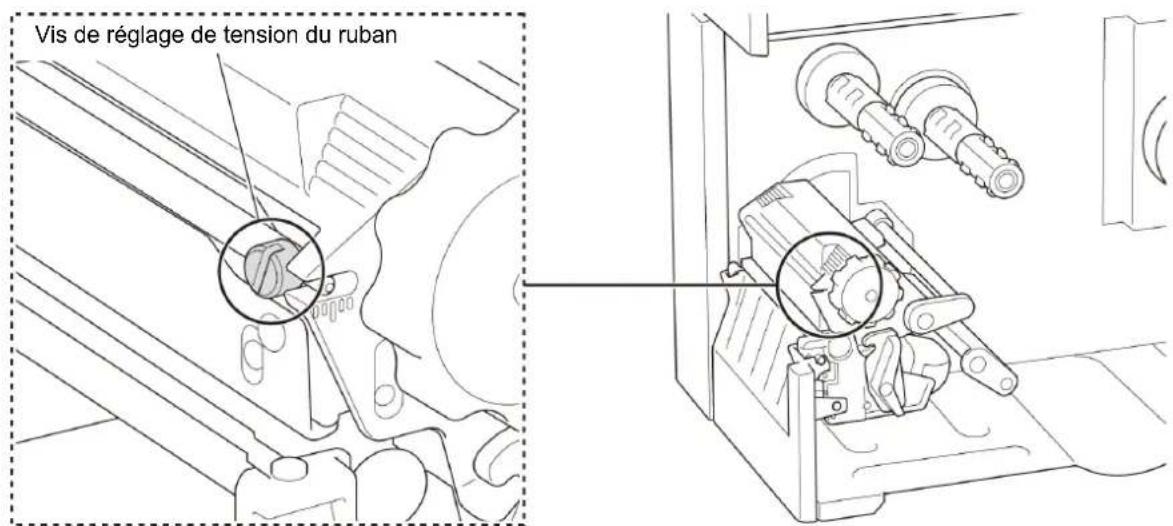

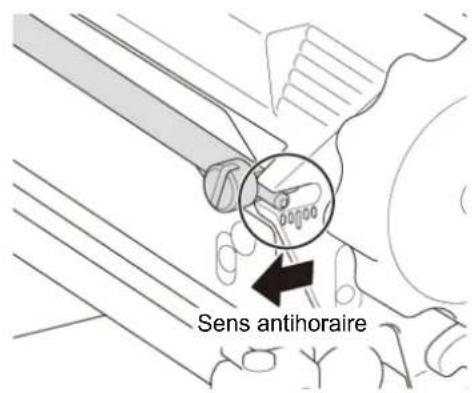

4.2.1 Ajuster la tension du Ruban (non disponible pour la TJ-4005DN) 38
4.2.2 Changer les les paramètres de densité/obscurité d'impression 40
4.2.3 Essayer un support différent 41

1. Impression 42

5.1 Installation du pilote d'imprimante 42

5.1.1 Connexion USB (Windows/Mac/Linux) 42
5.1.2 Connexion à un réseau Wi-Fi (Windows) 43
5.1.3 Connexion à un réseau cable (Windows) 44

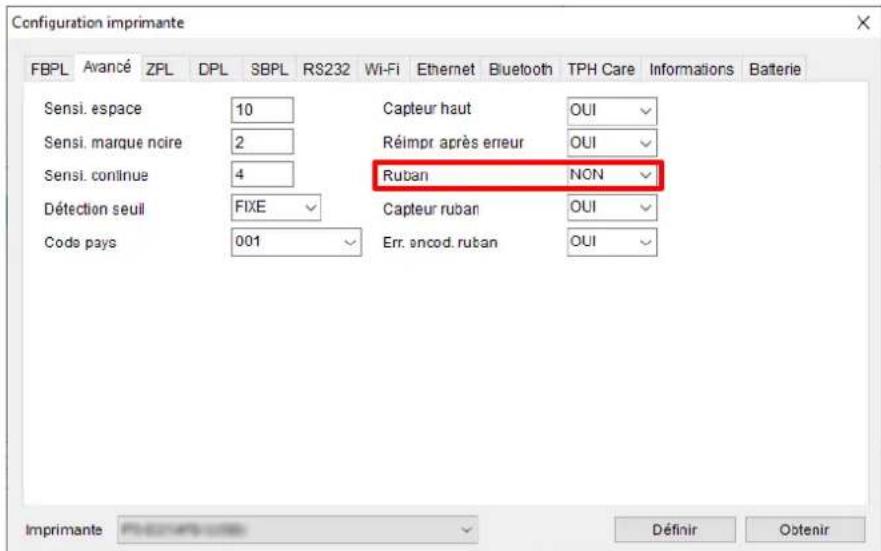

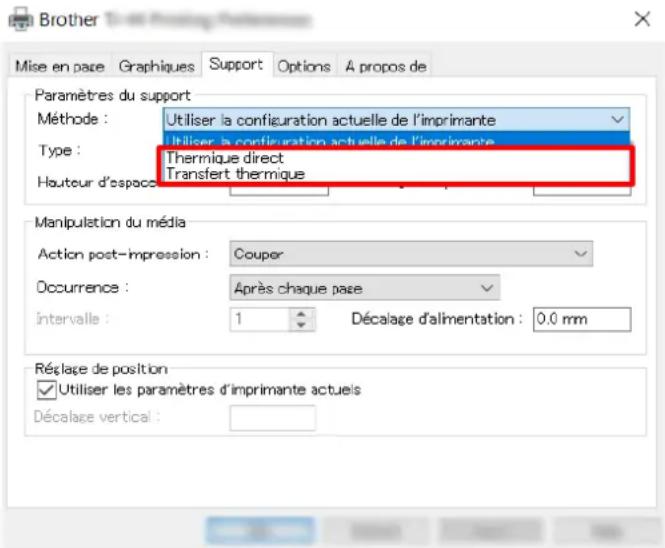

5.2 Définir les méthodes d'impression thermique directe/transfert thermique (non disponible sur la TJ-4005DN) 46

5.3 Creation et impression d'étiquettes avec BarTender 48

1. Utilisation 49

6.1 Utilaires à l'allumage 49

6.1.1 Étalandnage du capteur d'espacement/marques noires 50

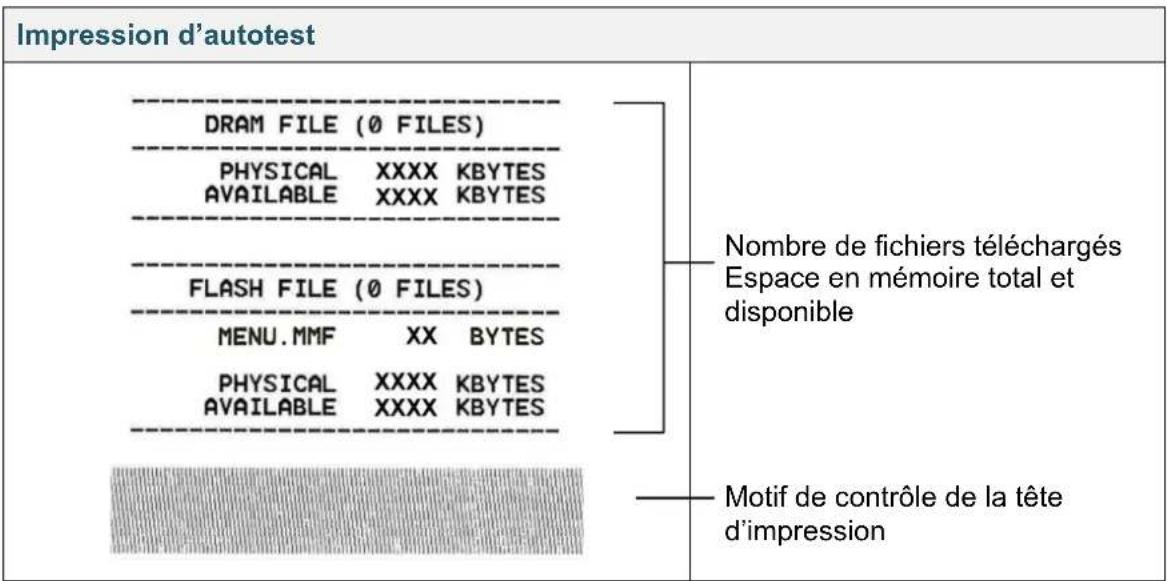

6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump 51
6.1.3 Initialisation de l'imprimante 55
6.1.4 Calibrage du capteur papier (pour le capteur de marques noires) 56
6.1.5 Calibrage du capteur papier (pour le capteur d'espacement) 56
6.1.6 Ignorer le programme AUTO.BAS 57

1. Modifier les paramètres de l'imprimante avec l'écran tactile 58

7.1 Menu Reglages 58

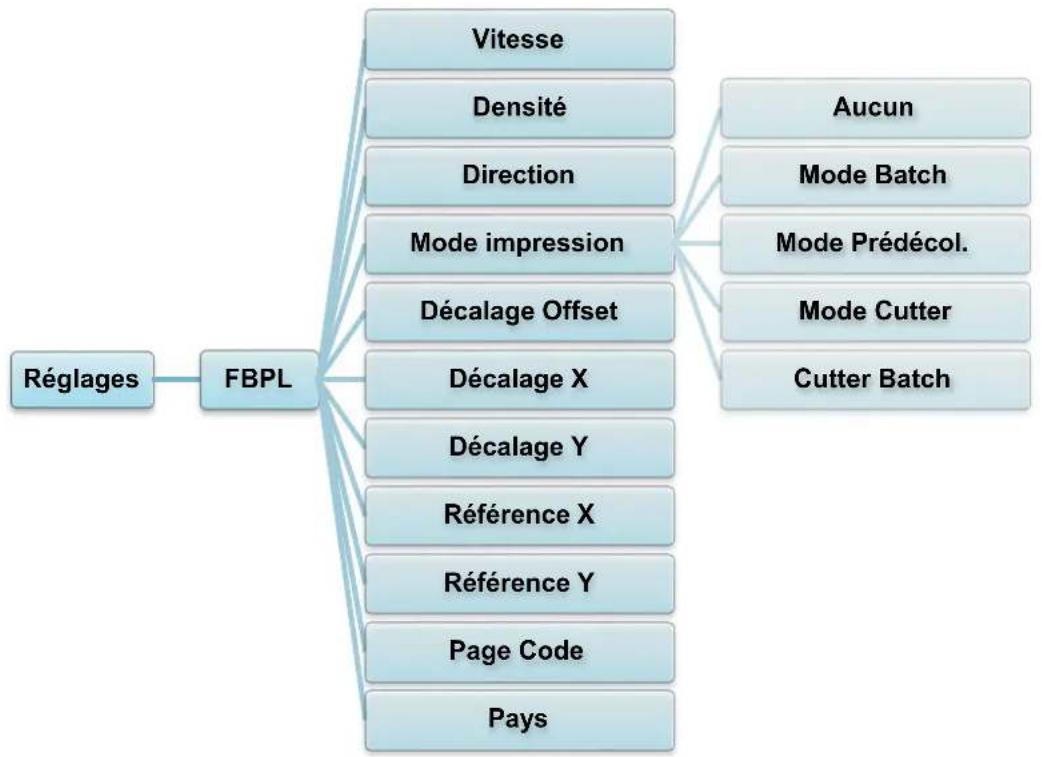

7.1.1 Paramétres FBPL 58

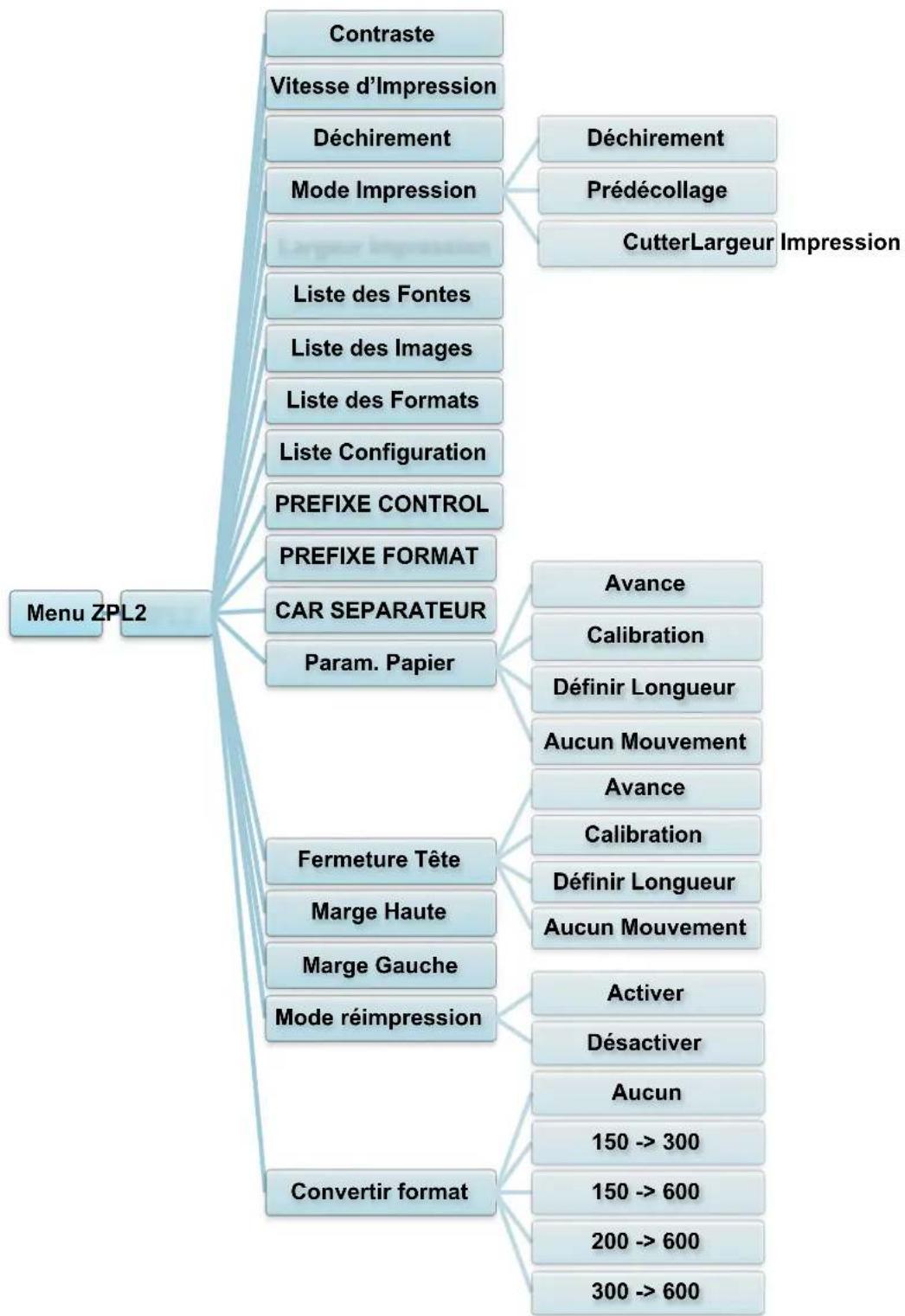

7.1.2 Paramétres ZPL2 60

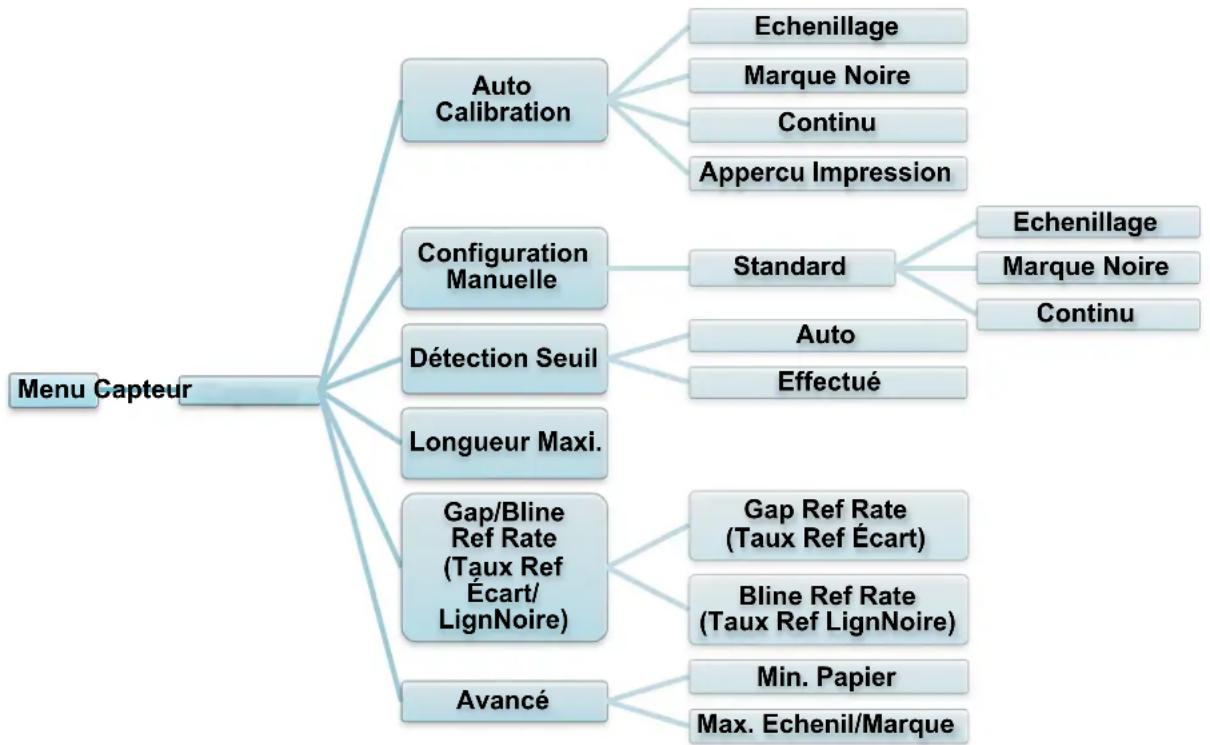

7.2 Paramètres du capteur 63
7.3 Parametres d'interface 64

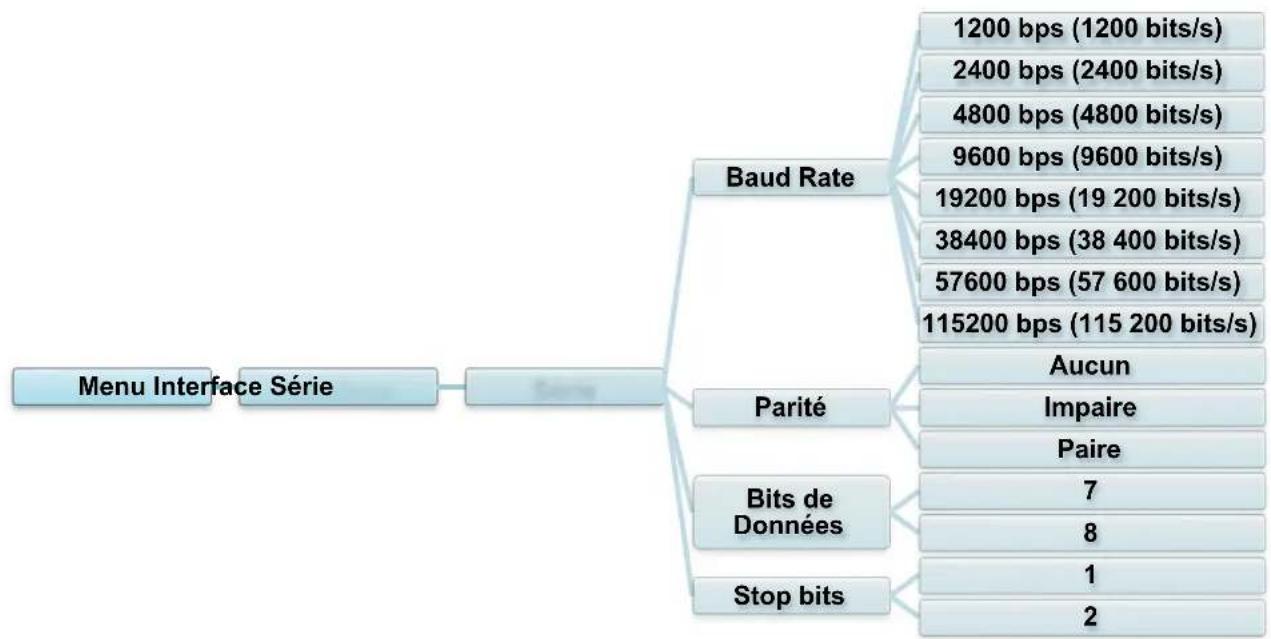

7.3.1 Paramétres de communication série 64

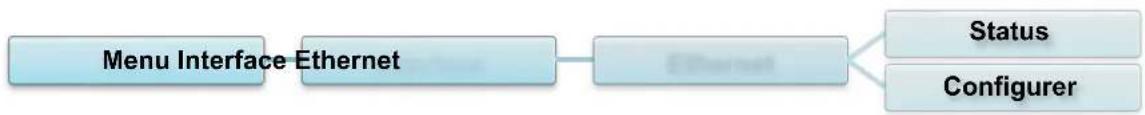

7.3.2 Paramétres Ethernet 65

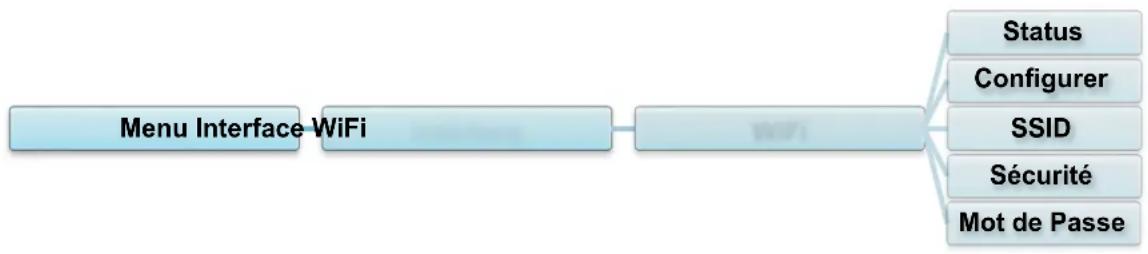

7.3.3 Paramétres Wi-Fi 66

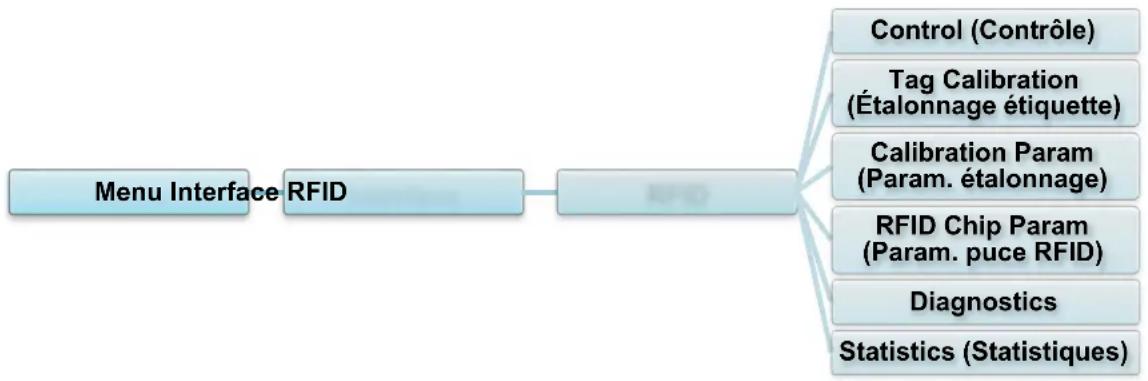

7.3.4 Paramétres RFID (Radio-identification) 68

7.4 Paramétres avances 75

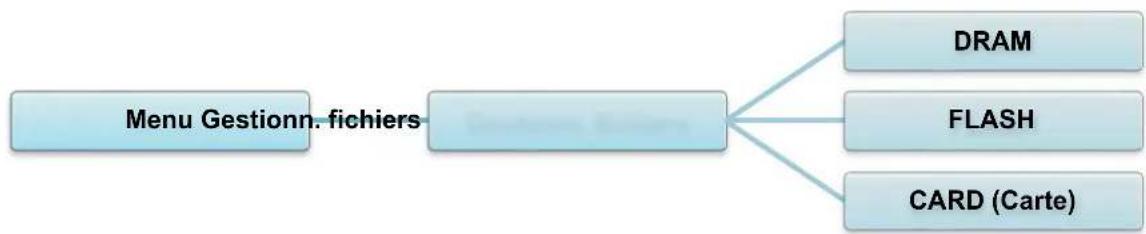

7.5Gestionn.fichiers 76

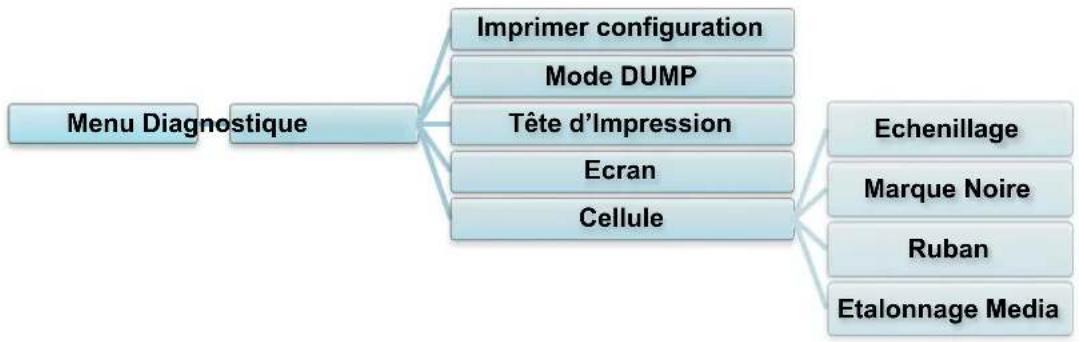

7.6 Fonctions de diagnostic 77

8.1 Démarrer BPM 78

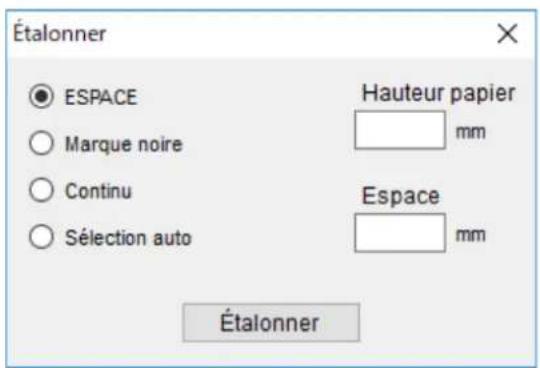

8.2 Etalonnage automatique du capteur papier à l'aide de BPM 79

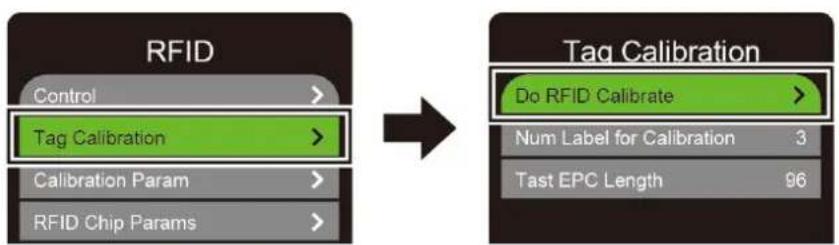

1. Configuration du RFID 80

9.1 Introduction 80

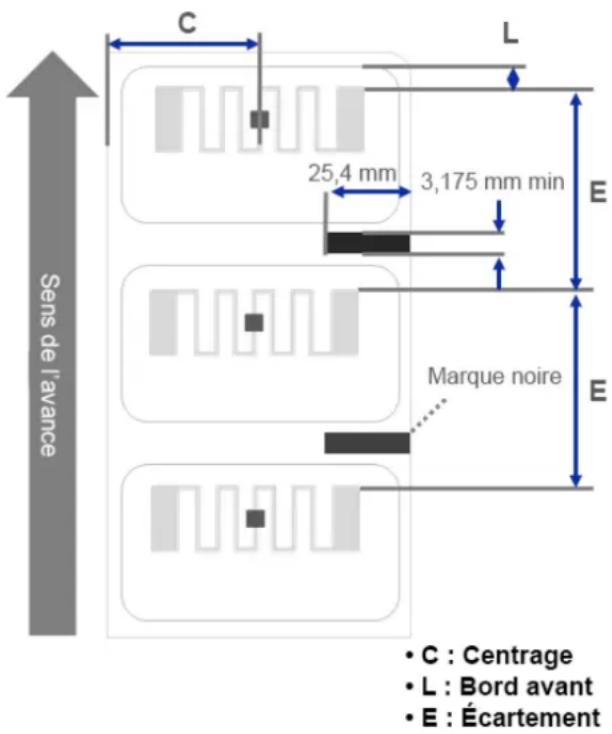

9.2 Etalonnage RFID 81

9.2.1 Charger le support RFID 81
9.2.2 Procedure d'etalonnage RFID 82

1. Spécifications du produit 85
2. Dépistage des pannes 88

11.1 Problèmes courants 88
11.2 Messages d'erreur de I'écran tactile 91
11.3 Messages d'erreur RFID 92

1. Maintenance 95

1. Introduction

1.1 Introduction du produit

L'imprimante d'étiquettes, grâce à sa conception robuste, peut géné jusqu'à 450 m de ruban (à l'exception de la TJ-4005DN) et a la capacité de géné des rouleaux d'étiquettes de 8".

L'imprimante d'étiquettes est dotée d'un certain nombre de fonctions, notamment :

• Ethernet intégré
• Interface RS-232C
• Ports USB (pour la connexion d'un clavier ou d'un scanner de codes-barres)
• Connecteur d'extension d'interface Wi-Fi (pour l'interface Wi-Fi en option (PA-WI-002))
• Écran tactile couleur 3,5" (TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR uniquement)

L'imprimante d'étiquettes utilise son moteur de polices hautes performances et de grande qualité Monotype Imaging® TrueType avec la police vectorielle CG Triumvirate Bold Condensed. Elle offre un choix de huit tailles de police bitmap alphanumeric que différentes, et prend en charge la plupart des formats de codes-barres standards.

1.2 Référence produit supplémentaire

Pour des informations sur la création de programmes personalisés pour votre imprimante d'étiquettes, consultez la « Command Reference » (Référence des commandes) de la page Manuels de votre méthode à l'adresse support.brother.com.

2. Présentation des opérations

2.1 Deballer l'imprimante d'étiquettes et vérifier les composants

Remarque

Conserve le matériel d'emballage au cas où vous devriez expédier l'imprimante.

Les composants inclus dans la boîte sont les suivants :

1.a

1.b

1.c

3
4

1. Imprimante d'étiquettes

a. TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN
b. TJ-4021TN/TJ-4121TN
c. TJ-4021TNR/TJ-4121TNR

1. Cordon d'alimentation
2. Cable USB
3. Rouleau de papier (non inclus dans la TJ-4005DN)

Si des composants manquent, contactez le service clientèle du fabricant du produit ou votre revendeur local.

2.2 Vue d'ensemble de l'imprimante

2.2.1 Vue avant

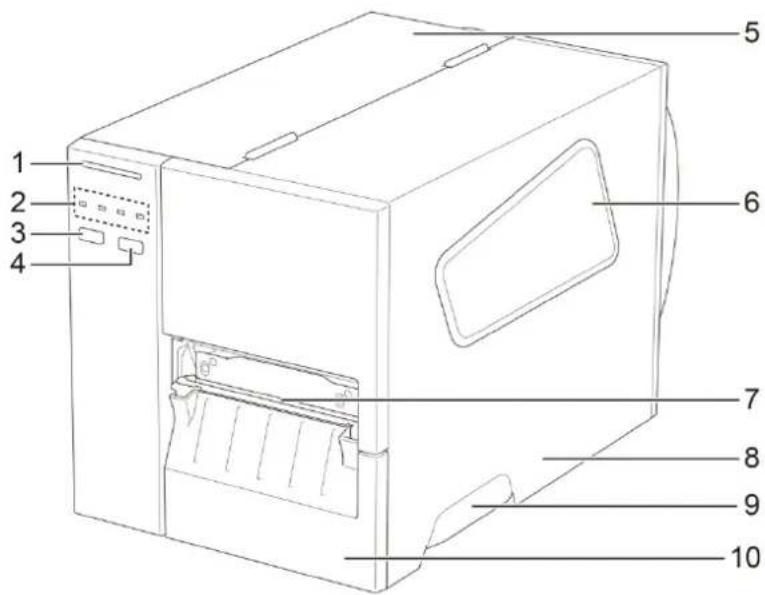

TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN

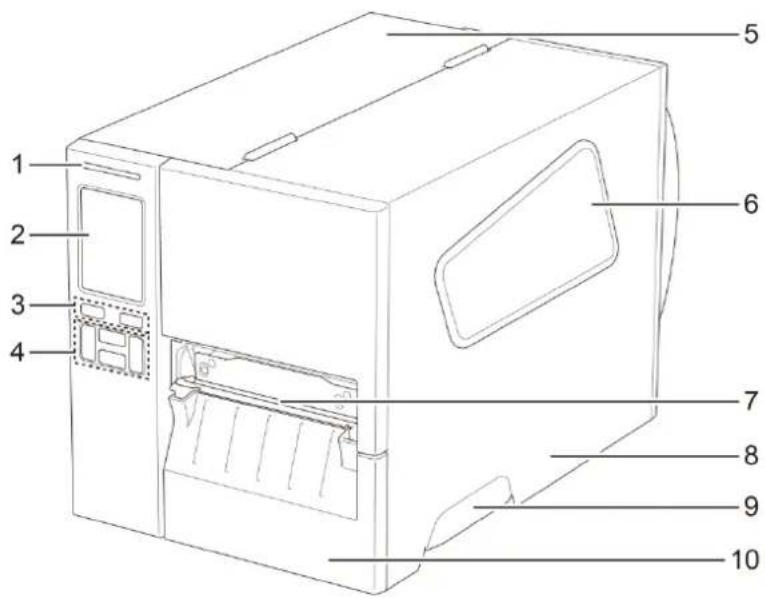

1. LED d'alimentation
2. Voyants LED
3. Bouton Pause
4. Bouton Avance
5. Capot PCB
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Capot du support
9. Poignée du capot du support
10. Panneau avant inférieur

1. LED d'alimentation
2. Écran tactile
3. Boutons de selection
4. Boutons de navigation
5. Capot PCB
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Capot du support
9. Poignée du capot du support
10. Panneau avant inférieur

1. LED d'alimentation
2. Écran tactile
3. Boutons de selection
4. Boutons de navigation
5. Capot PCB
6. Fenêtre de visualisation du support
7. Fente de sortie du support
8. Capot du support
9. Poignée du capot du support

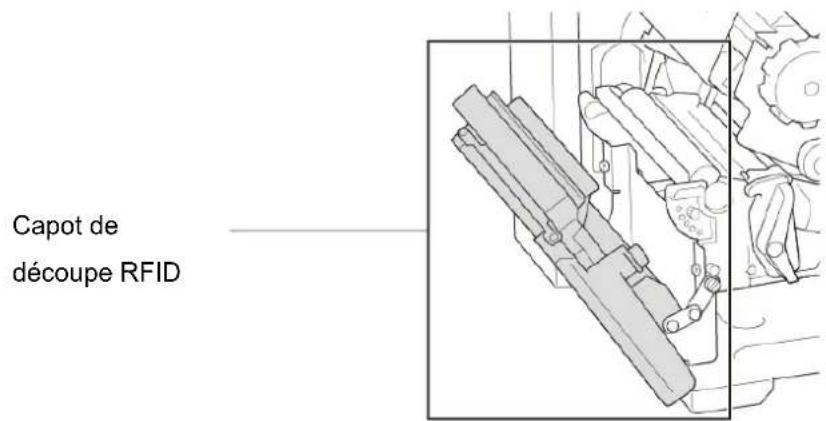

10. Capot de découpe RFID

2.2.2 Vue interieure

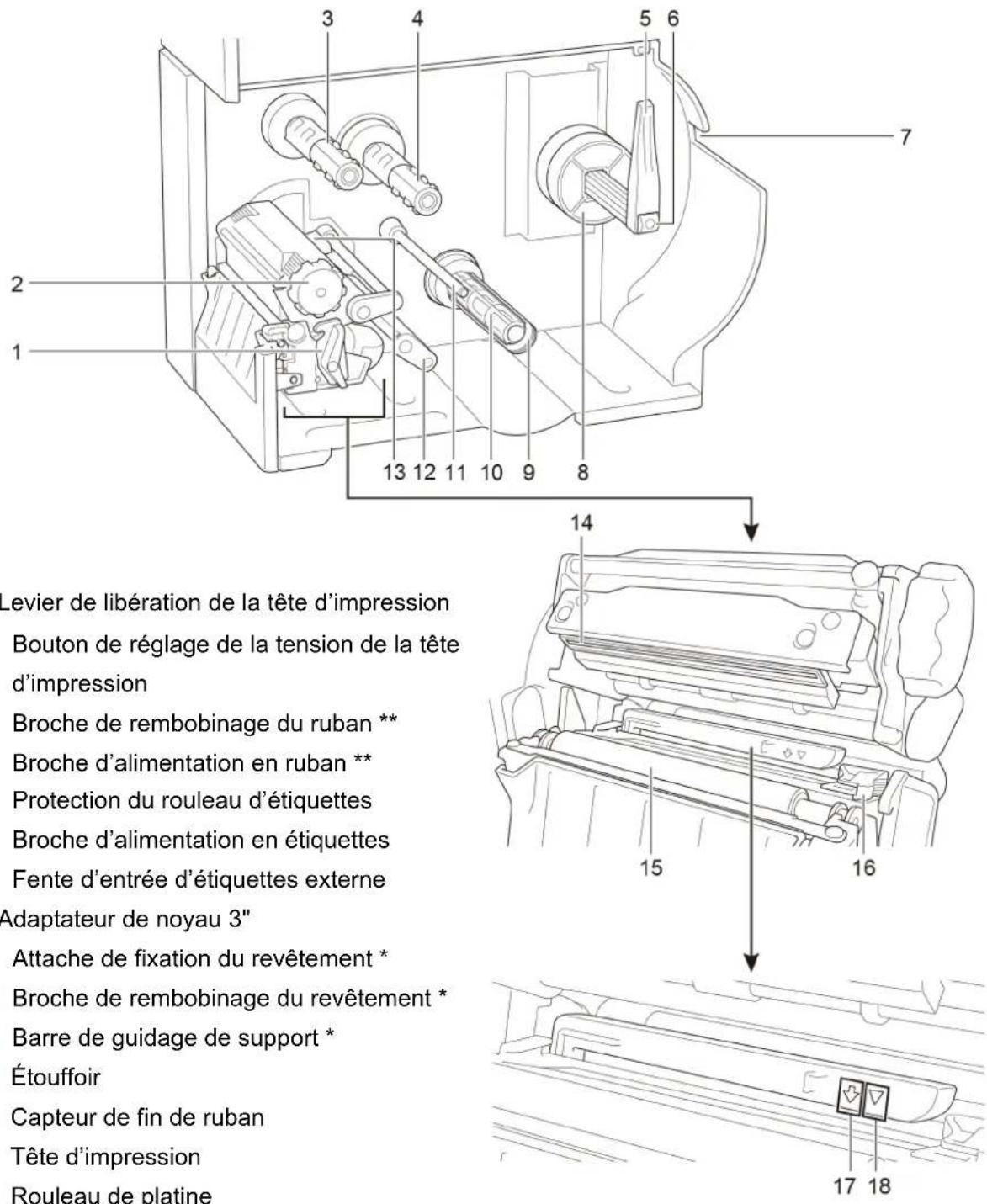

1. Levier de libération de la tête d'impression
2. Bouton de réglage de la tension de la tête d'impression
3. Broche de rembobinage du ruban **
4. Broche d'alimentation en ruban
5. Protection du rouleau d'étiquettes
6. Broche d'alimentation en étiquettes
7. Fente d'entrée d'étiquettes externe
8. Adaptateur de noyau 3"
9. Attache de fixation du revetement *
10. Broche de remboinage du revêtement *
11. Barre de guidage de support *
12. Étouffoir
13. Capteur de fin de ruban
14. Tete d'impression
15. Rouleau de platine
16. Guide d'étiquettes avant

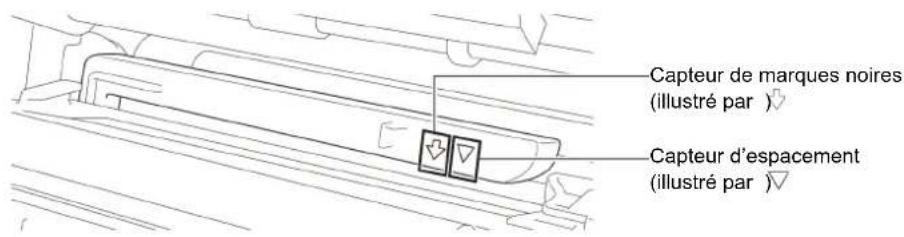

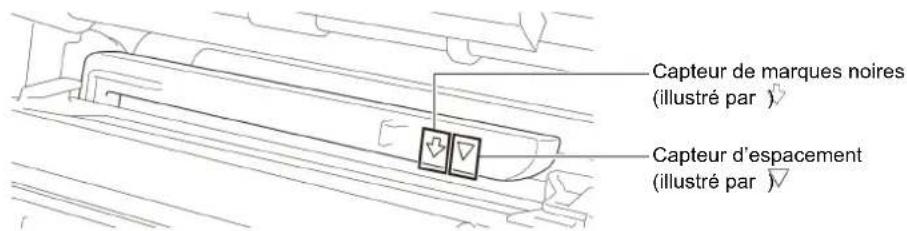

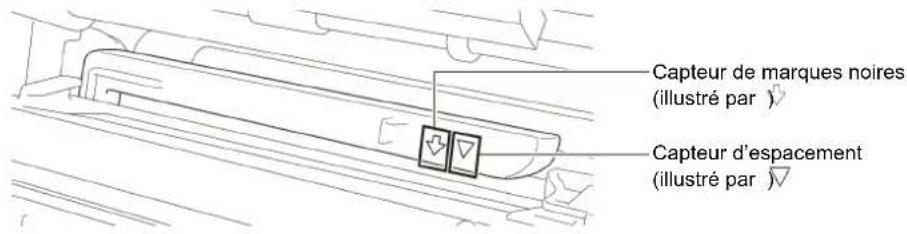

17. Capteur de marques noires (illustré par

18. Capteur d'espacement (illustré par )

19. Accessoires en option pour l'assemblage du séparateur d'étiquettes.
    ** La TJ-4005DN n'est pas compatible avec le mode de transfert thermique avec ruban d'encre.

2.2.3 Vue arrête

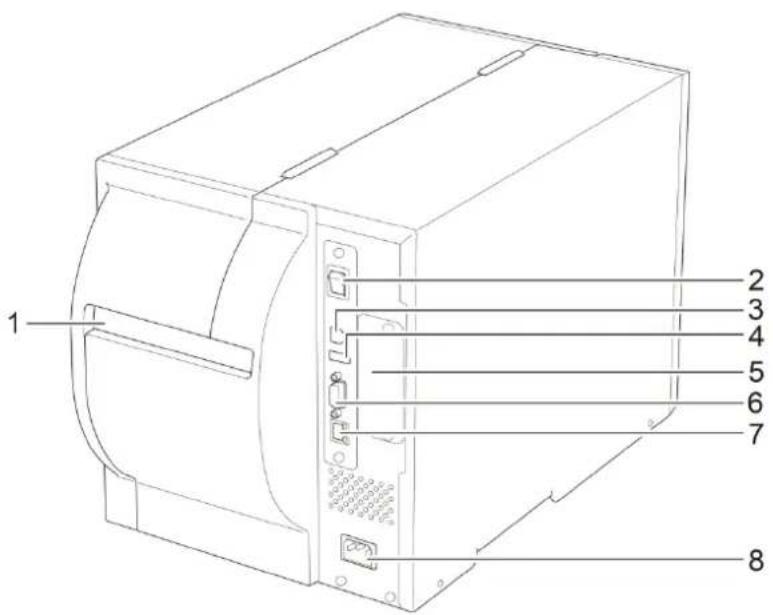

1. Fente d'entrée d'étiquettes externe
2. Interrupteur
3. Port USB (USB 2.0/mode Hi-Speed)
4. Port USB hote
5. Connecteur d'extension d'interface Wi-Fi *
6. Port série RS-232C
7. Port Ethernet

8. Prise du cordon d'alimentation

9. Pour l'interface Wi-Fi en option (PA-WI-002).

2.3 Panneaux de commande

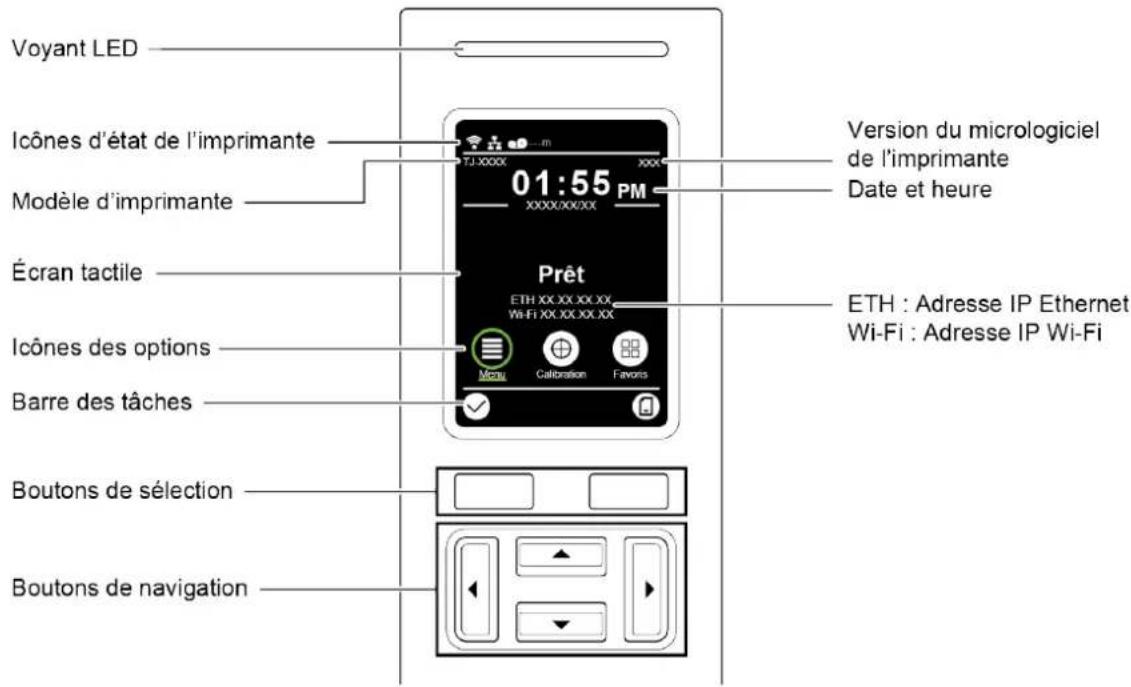

TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN

TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR

2.3.1 Voyants LED et boutons

Voyants LED d'alimentation (tous les modèles)

Couleur de la LED Description
Vert (fixe) L'imprimante est sous tension et préte à être utilisée.
Vert (clignotant)	- L'imprimante télécharge des données depuis un ordinateur. - L'imprimante est en pause.
Orange L'imprimante supprime des données de la mémoire.
Rouge (fixe)	La tête d'impression est ouverte ou il y a une erreur de cutter.
Rouge (clignotant)	Erreur d'impression telle que « Paper Empty » (Papier vide), « Bourrage Papier », « Ribbon Empty » (Ruban vide), ou « Memory Error » (Erreur mémoire).

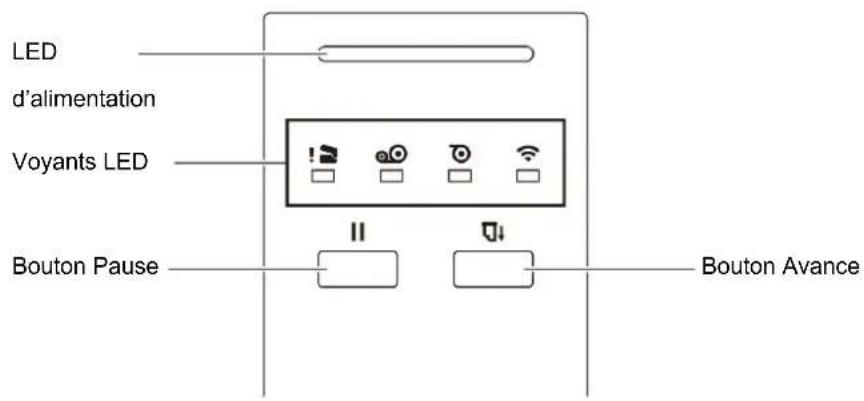

TJ-4005DN

Voyants LED
Icônes	!
Nom	Tête d'impression	Ruban Papier	Communication
État	Fixe : Tête d'impression ouverte	Allumé : Ruban installé *	Fixe : Pas de papier Clignotant : Bourrage papier	Fixe : Connexion radio Clignotant : Communication radio

• La TJ-4005DN n'est pas compatible avec le mode de transfert thermique avec ruban d'encre.

TJ-4010TN/TJ-4020TN/TJ-4120TN

Voyants LED
Icones	!S	®	©	©
Nom	Tête d'impression	Ruban Papier	Communication
État	Fixe : Tête d'impression ouverte	Fixe : Plus de ruban • Clignotant (après allumage de l'imprimante) : Attente de la première tâche d'impression • Clignotant (entre tâches d'impression) : Ruban presque terminé	Fixe : Pas de papier Clignotant : Bourrage papier	Fixe : Connexion radio Clignotant : Communication radio

TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR

Boutons Fonction
Boutons de sérieption	Utiliser pour sélectionner les icônes et menus surlignés.
Boutons de navigation	Utiliser pour naviguer sur l'écran tactile et surliner les icônes et menus.

2.3.2 Icônes de l'écran d'accueil (modèles avec écran tactile uniquement)

Icones d'etat de l'imprimante

Icône Indication

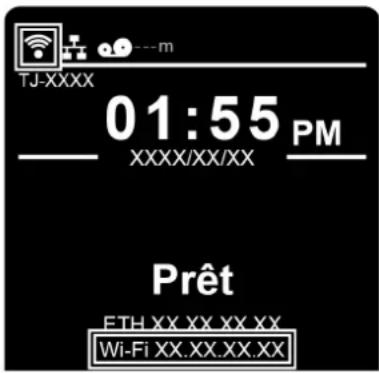

	L'appareil Wi-Fi est prét (disponible quand l'interface Wi-Fi est installée)
	Ethernet est connecté
	Capacité du ruban (%)
	Nettoyage des têtes d'impression
	Verrou de sécurité

Icones des options

Icône Fonction
	Accéder au menu principalPour plus d'informations, consultez la section2.3.3 Présentation de l'écran tactile.
	Étalonner le capteur papier

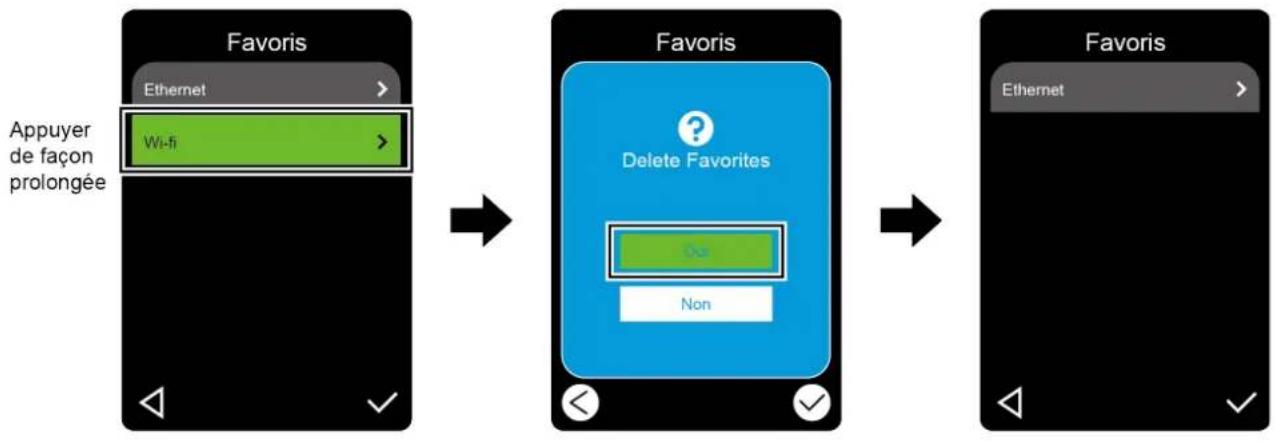

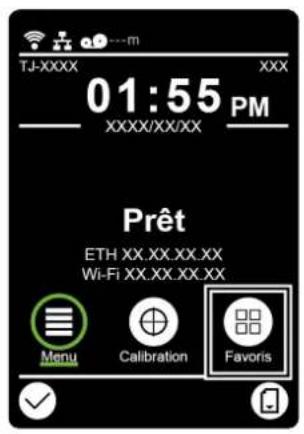

	Accéder à l'écran « Favoris »Pour plus d'informations, consultez la section2.3.3 Présentation de l'écran tactile.

Icones de la barre des tâches

Icône Fonction
✓	Acceptor votre sélection
	Faire avancer une étiquette

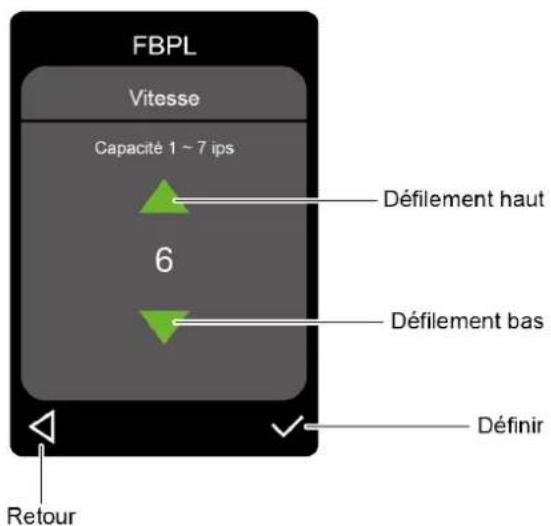

2.3.3 Présentation de l'écran tactile

(Disponible pour les modèles TJ-4021TN, TJ-4021TNR, TJ-4121TN et TJ-4121TNR uniquement)

Appuyez sur les icônes pour acceder aux fonctionnalités de l'imprimante et modifier les paramètres.

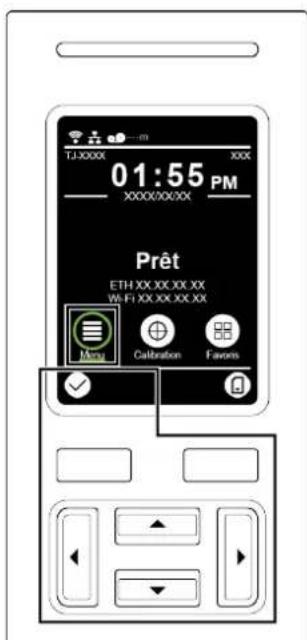

Acceder au menu principal

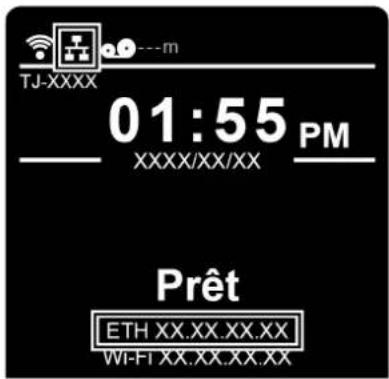

Vérifiez que l'écran tactile de l'imprimante affiche le message « Prét ». Si ce n'est pas le cas, appuyez sur l'icone Menu

Remarque

Vous pouze également utiliser les boutons du panneau de commande. Utilisez les boutons de navigation pour selectionner l'icone Menu, puis appuyez sur le bouton de selection sous

I'icone

Pour selectionner une option dans le menu principal, appuyez sur l'icone de l'options.

Remarque

Vous peuvent également utiliser les boutons du panneau de commande. Utilisez les boutons de navigation pour parcourir les options, puis appuyez sur le bouton sous l'icone Pour revenir à l'écran précédent, appuyez sur le bouton sous l'icone

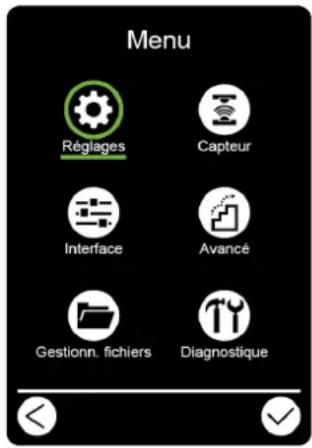

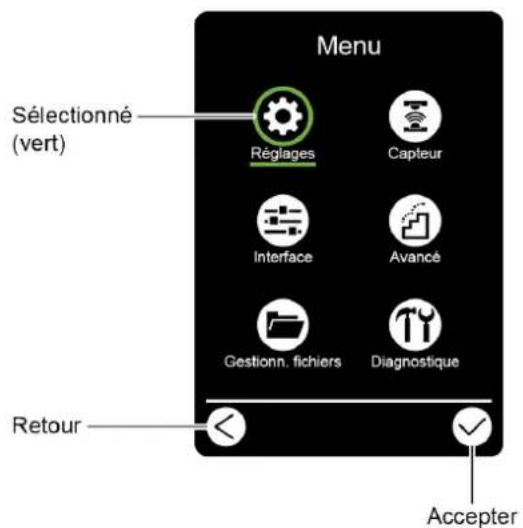

Présentation du menu principal

Utilisez les options du menu principal pour configurer les divers paramètres de l'imprimante sans connecter l'imprimante à un ordinateur.

Icône Option Description

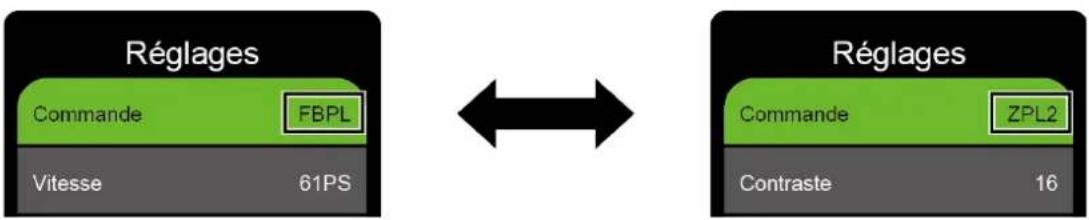

	Réglages	Configure les paramètres FBPL et ZPL2 de l'imprimante.

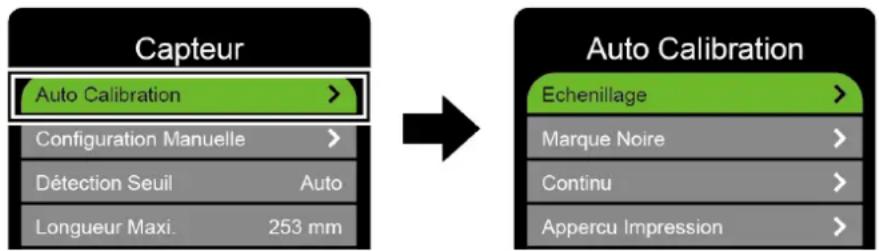

	Capteur	Étalonne le capteur papier sélectionné. Nous vous recommendons d'étaillonner le capteur à chaque fois que vous changez de support.

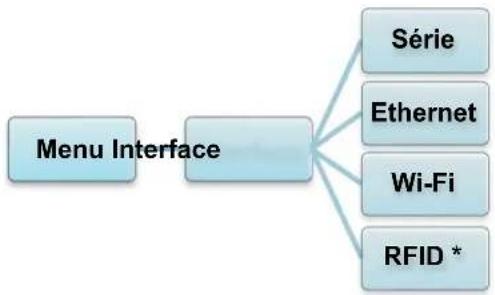

	Interface	Configure les paramètres d'interface de l'imprimante.

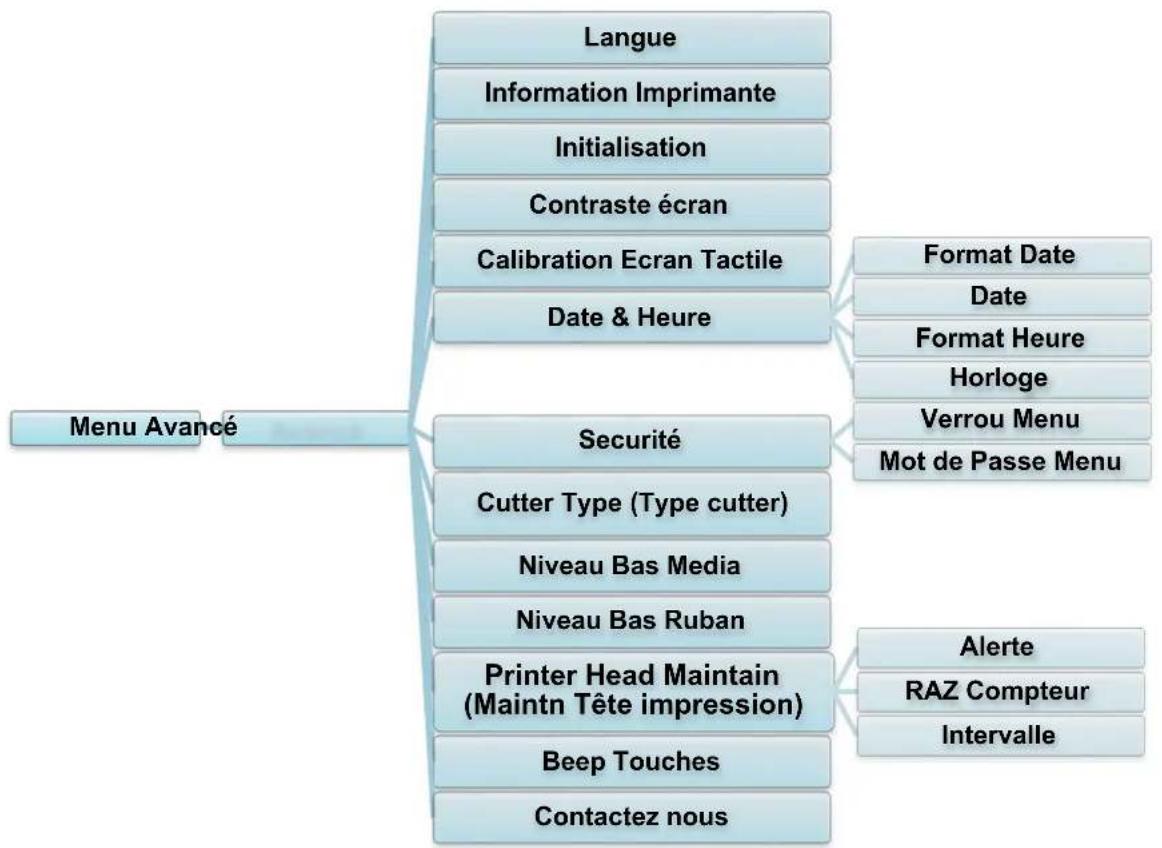

	Avancé	Configure l'écran tactile de l'imprimante, l'initialisation, le type de Cutter, ou les paramètres d'advertissement de niveau bas du support.
	Gestionn. fichiers	Contrôle ou gère la mémoire disponible de l'imprimante.
	Diagnostique	Vérifie l'état de l'imprimante pour vous aider à dépanner les problèmes évventuels.

Remarque

Pour plus d'informations sur les paramètres de l'imprimante, consultez la section 7. Modifier les paramètres de l'imprimante avec l'écran tactile.

Favoris

Ajoutez les options du menu principal que vous utilisez frequently aux « Favoris » pour un accès rapide. Pour afficher la liste des « Favoris», appuyez sur l'icone Favoris

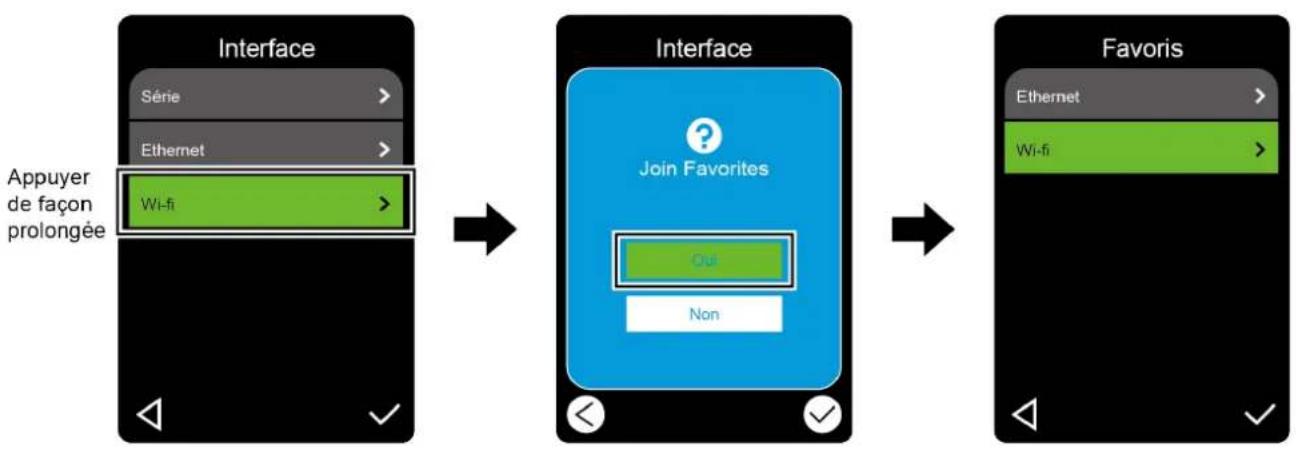

Pour ajouter une option à la liste de « Favoris » :

1. Appuyez de façon prolongée sur l'option que vous souhaitez ajouter aux favoris jusqu'à ce que « Join Favorites » (Ajouter aux favoris) s'affiche.
2. Appuyez sur « Oui »

Pour retiree une option de la liste de « Favoris » :

1. Appuyez de façon prolongée sur l'option que vous souhaitez restirer des favors jusqu'à ce que « Delete Favorites » (Retirer des favors) s'affiche.
2. Appuyez sur « Oui »

3. Configuration de votre imprimante

3.1 Branchement du cordon d'alimentation

1. Placez l'imprimante sur une surface plane et stable.
2. Assurez-vous que l'interrupteur est en position ARRET.
3. Branchez l'imprimante à l'ordinateur à l'aide d'un cable USB.
4. Branchez le cordon d'alimentation sur la prise du cordon d'alimentation à l'arrête de l'imprimante, puis branchez le cordon d'alimentation sur une prise électrique secteur (avec mise à la terre).

Remarque

• Avant de brancher le cordon d'alimentation sur la prise du cordon d'alimentation, assurez-vous que l'interrupteur de l'imprimante est en position ARRET.
• ÀpRES avoir allumé l'imprimante, levoyant clignote jusqu'à ce que l'imprimante recoive la première tâche d'impression.

3.2 Charger le ruban (non disponible pour la TJ-4005DN)

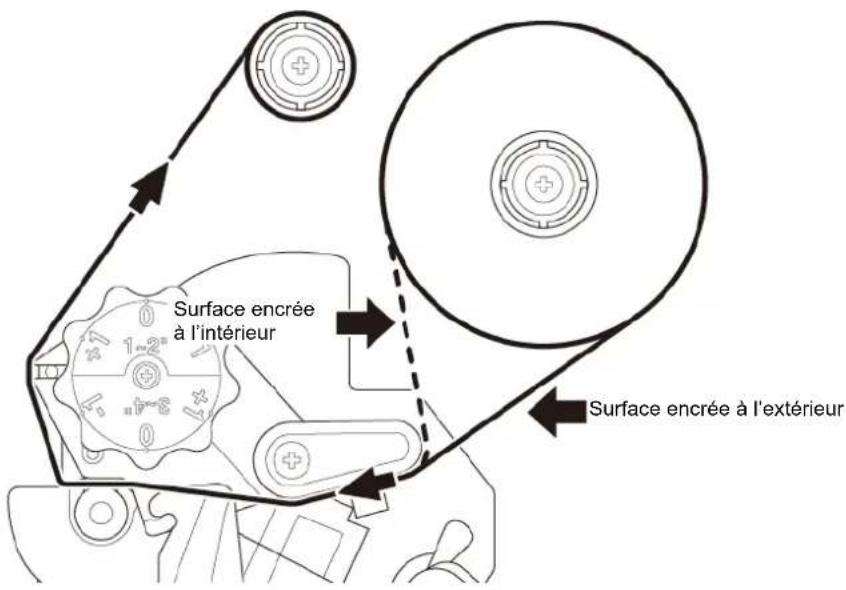

Chemin de chargement du ruban

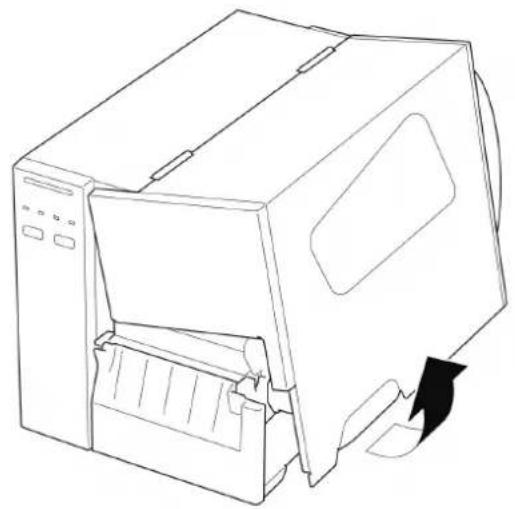

1. Ouvrez le capot du support.

2.

a. Installez le ruban sur la broche d'alimentation en ruban.
b. Installez le noyau de papier sur la broche de rembobinage du ruban.

1. Poussez le levier de libération de la tete d'impression pour ouvrir la tete d'impression.

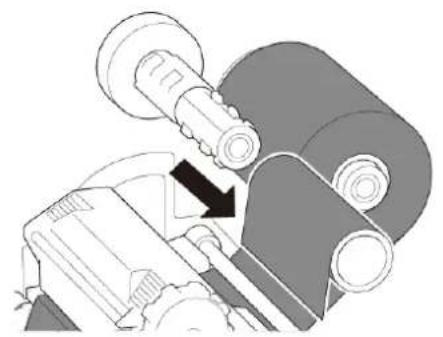

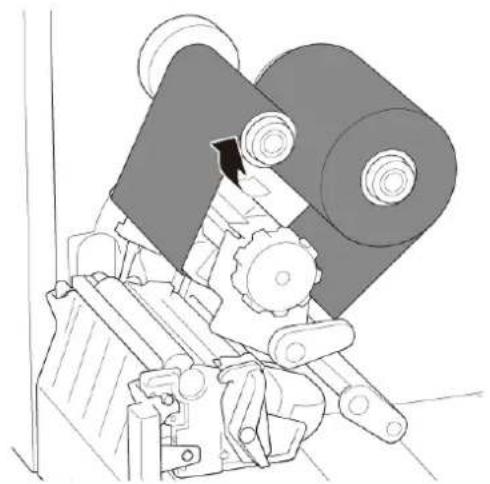

1. Passez le ruban sous la barre de guidage du ruban et à travers la fente du capteur de ruban en suivant le chemin de chargement imprimé sur le capot de l'imprimante d'étiquettes.

1. Collez le guide de ruban sur le noyau de papier de rembobinage du ruban. Le ruban doit rester plat, sans pris.

1. Enroulez la broche de rembobinage du ruban dans le sens antihoraire de trois à cinq rotations environ jusqu'à ce que le ruban soit lisse, plat et sans pris.

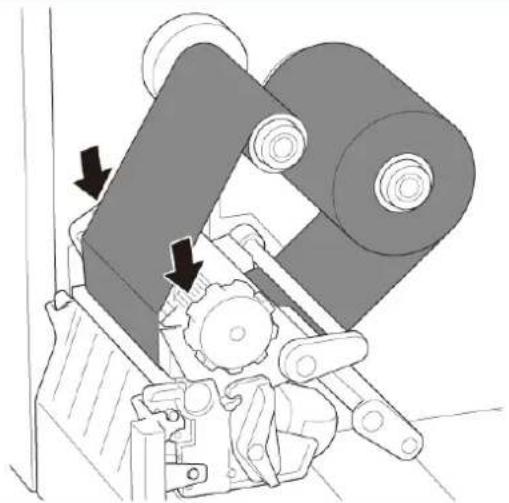

1. Fermez la tete d'impression en poussant vers le bas les deux cotés du levier de libération de la tete d'impression.

Remarque

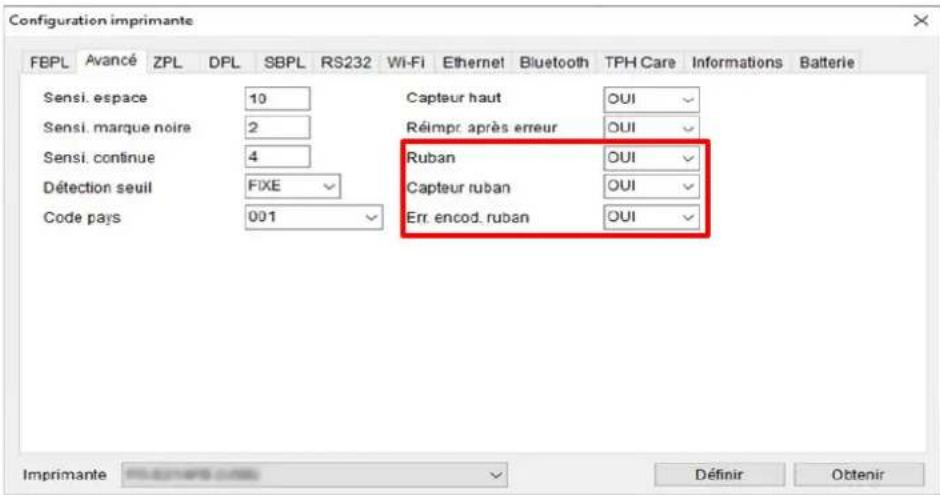

La TJ-4005DN n'est pas compatible avec le mode de transfert thermique avec ruban d'encre. Si le ruban est installé sur l'axe d'alimentation du ruban, l'imprimante renvoie un statut d'erreur de ruban.
Pour plus d'informations, consultez la section 2.3.1 Voyants LED et boutons.

3.3 Retirer le ruban usage (non disponible pour la TJ-4005DN)

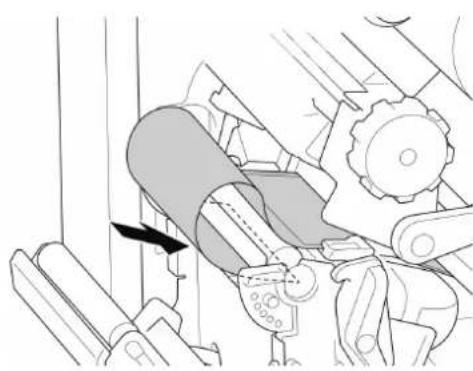

1. Coupe le ruban use avec des ciseaux le long de la ligne en pointillés.

1. Retirez le ruban de la broche de rembobinage du ruban.

Remarque

Nous vous recommendons de détruire le ruban usé s'il a conservé des impressions visibles.

3.4 Chargement du support

3.4.1 Chargement d'un rouleau d'étiquettes

Chemin de chargement du rouleau d'étiquettes

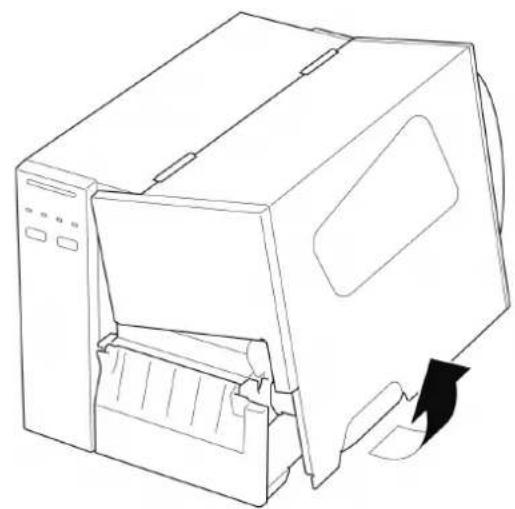

1. Ouvrez le capot du support.

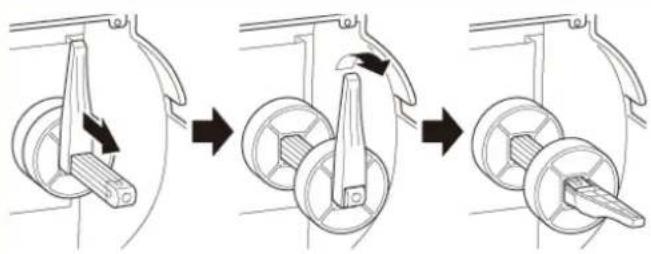

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontal jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.

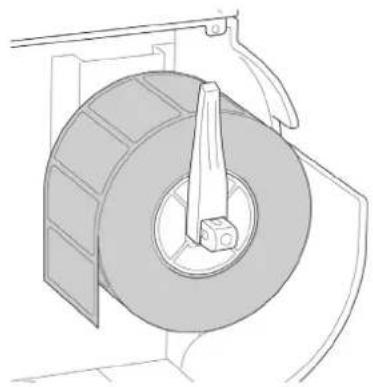

1. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintainir en place.

Remarque

Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

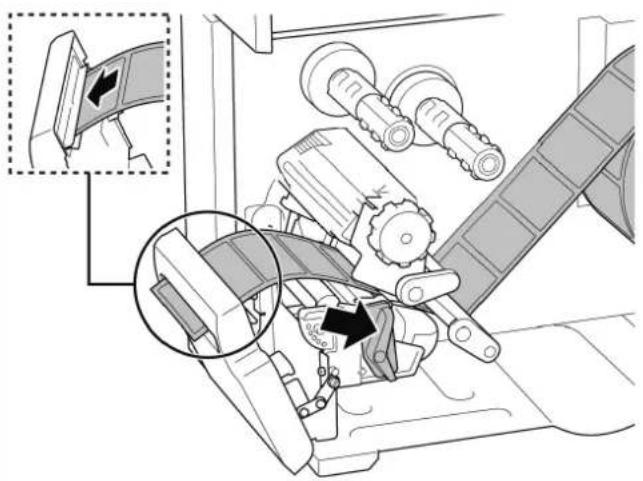

1. Poussez le levier de libération de la tete d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

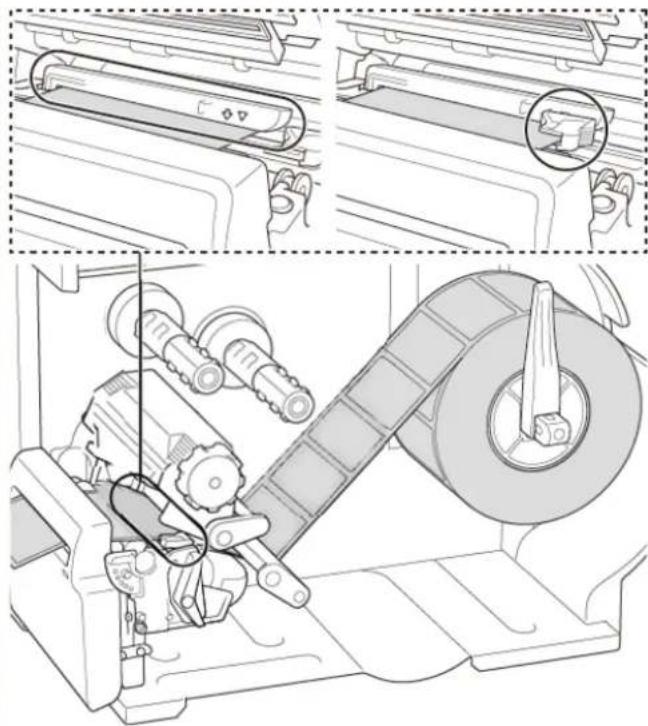

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Reglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez a passer le support a travers le capteur papier.

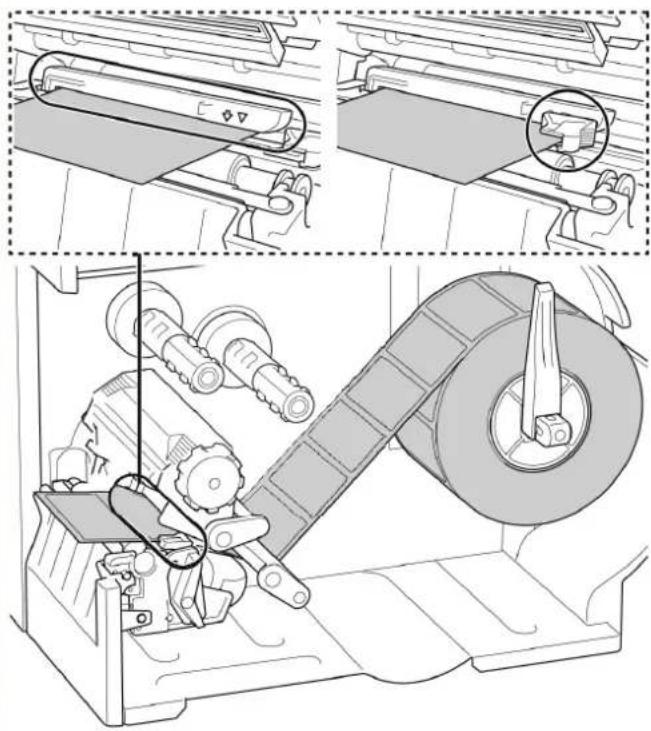

- Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs.
La position du capteur papier est réglable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noir sur le rouleau d'étiquettes.

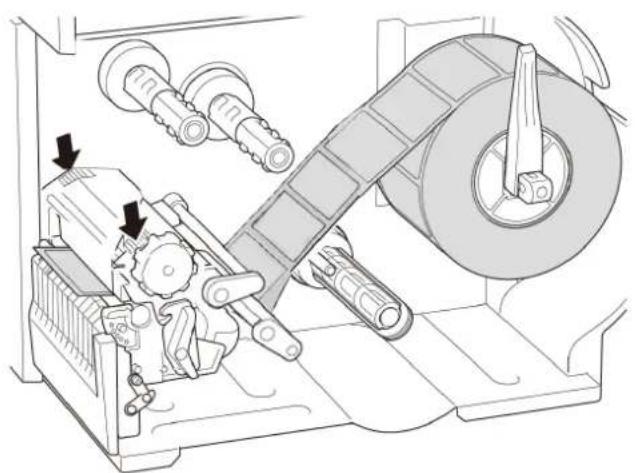

1. Fermez la tete d'impression des deux côtes et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étalonné le capteur sélectionné.

Remarque

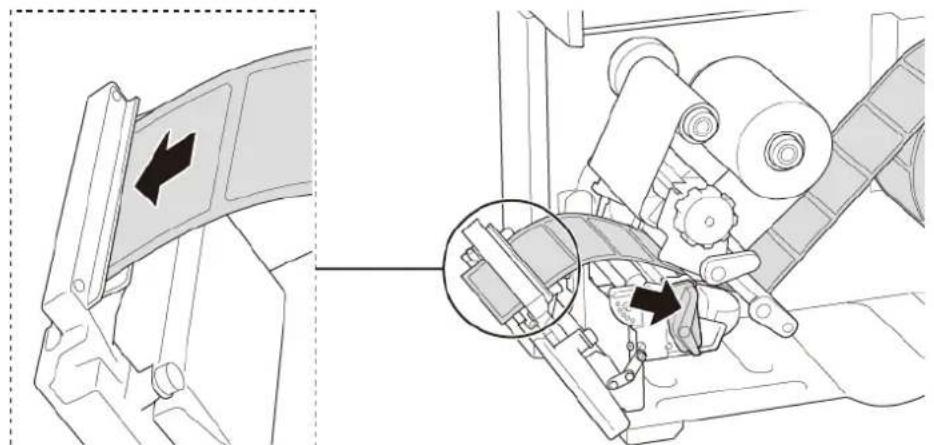

Pour les modèles RFID (TJ-4021TNR, TJ-4121TNR), faites avancer le support à travers la fente du capot de découpe.

3.4.2 Chargement d'un support externe

Chemin de chargement d'étiquettes en paravent

1. Ouvrez le capot du support.

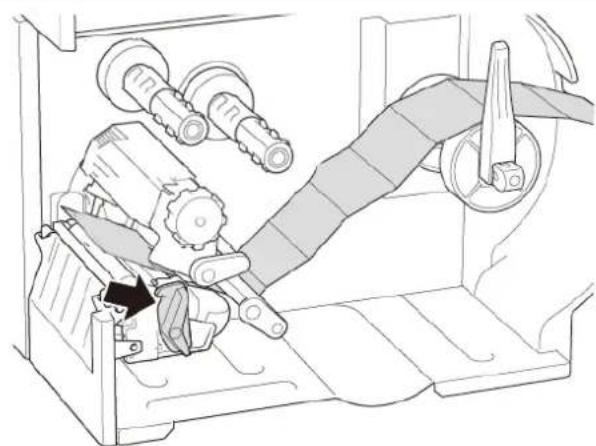

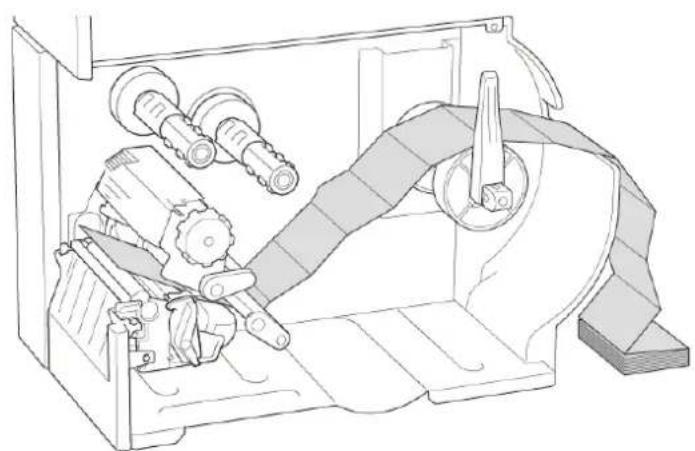

1. Insérez le support à travers la fente d'entrée d'étiquettes externe.

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

Alignez la protection du rouleau d'étiquettes en fonction de la largeur des étiquettes.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur les étiquettes.

1. Reglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez a passer le support a travers le capteur papier.
- Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs.
- La position du capteur papier est régliable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur les étiquettes.

1. Fermez la tete d'impression des deux côtes et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étalonné le capteur selectionné.

Remarque

• Étalandnez le capteur de marques noires/d'espacement chaque fois que vous changez de support.
• Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étaliennage automatique du capteur papier à l'aide de BPM.

3.4.3 Chargement du support en mode Prédecollage (facultatif)

1. Ouvrez le capot du support.
2. Faites glisser la protection du rouleau d'étiquettes à l'horizontal jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.
3. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintainir en place.

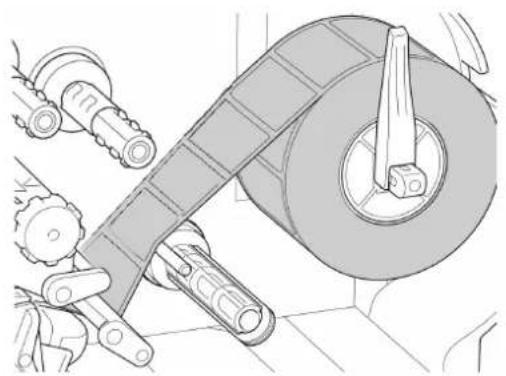

Remarque Vérifiéz que la face imprimée des étiquettes est orientée vers le haut.

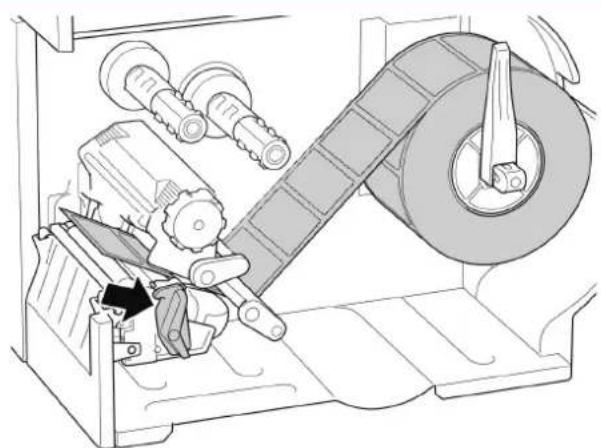

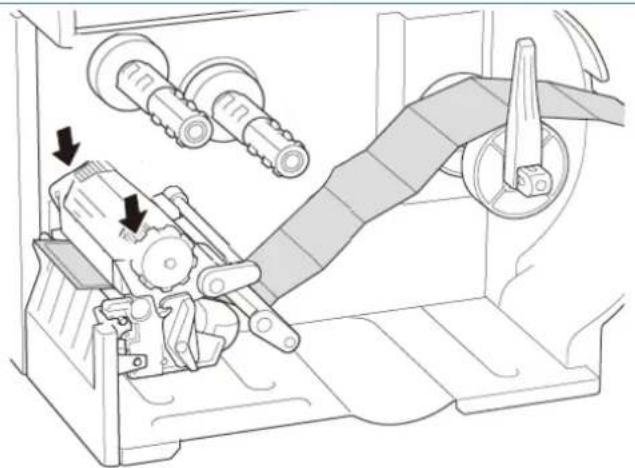

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Reglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez a passer le support a travers le capteur papier.
- Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs.
- La position du capteur papier est régliable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

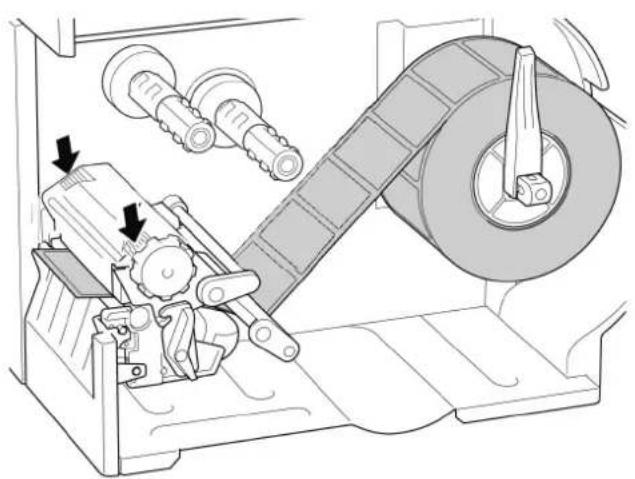

1. Fermez la tete d'impression des deux côtes et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étaisonnez le capteur sélectionné.

1. Utilisez d'abord l'écran tactile pour effectuer l'étalonnage, puis réglez le mode d'impression sur le mode Prédécollage. Pour les modèles sans écran tactile, effectuez l'étalonnage en utilisant BPM. Pour plus d'informations sur le calibrage cellule, consultez la section 8.2 Étalonnage automatique du capteur papier à l'aide de BPM.

Remarque

1. Étalandnez le capteur de marques noires/d'espacement avant de charger un support en mode Prédecollage pour éviter les bourrages papier.
2. Veillez à passer les étiquettes par-dessus la barre de guidage de support et sous l'étouffoir, comme illustré.

1. Tournez le levier de libération de la tête d'impression, et tirez environ 650 mm de rouleau d'étiquettes à travers la fente de sortie du support.
2. Retirez quelques étiquettes en ne laissant que le revêtement.

1. Passez le revêtement à travers la fente du couvercle du séparateur d'étiquettes.

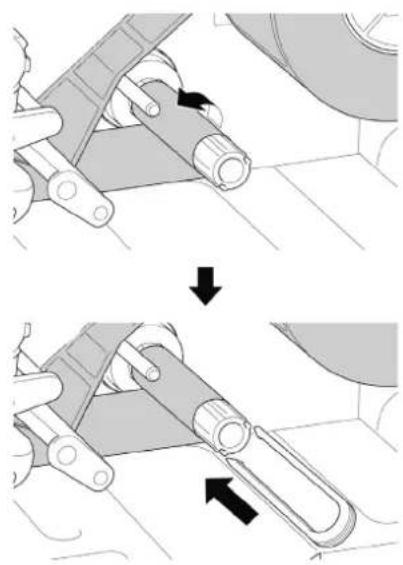

1. Tirez l'attache de fixation du revêtement hors de la broche de rembobinage du revêtement, puis enroulez le revêtement sur la broche de rembobinage du revêtement jusqu'à ce qu'il s'était pleinement.
2. Insérez l'attache de fixation du revêtement dans la broche de rembobinage du revêtement.

Remarque

Vous pouvez également installer un rouleau de papier sur la broche de rembobinage du revêtement pour enrouler le revêtement autour du rouleau de papier.

1. Réglez le mode Impression sur « Prédecollage » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Prédecollage) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM.
b. Cliquez sur le bouton Configuration imprimante.
c. Cliquez sur I'onglet FBPL.

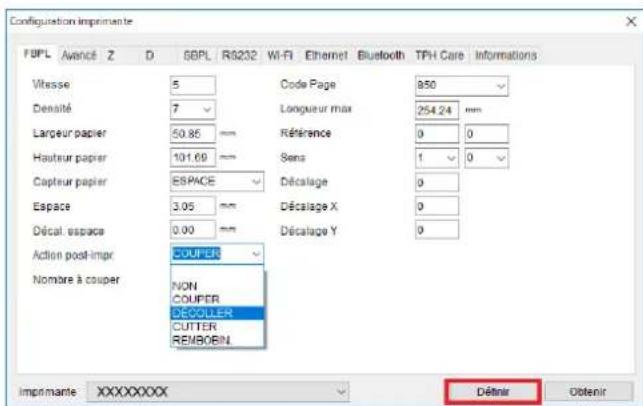

d. Cliquez sur l'option DECOLLER dans la liste déroulante Action post-impr.
e. Cliques sur Definir.

1. Verrouillez le levier de libération de la tete d'impression et faites avancer d'une étiquette pour tester :

Pour les modetes a ecran tactile: Appuyez sur Iicone Feed (Avance) dans le menu principal.
Pour les modèles sans écran tactile : Appuyez sur le bouton Avance.

3.4.4 Chargement du support en mode cutter (facultatif)

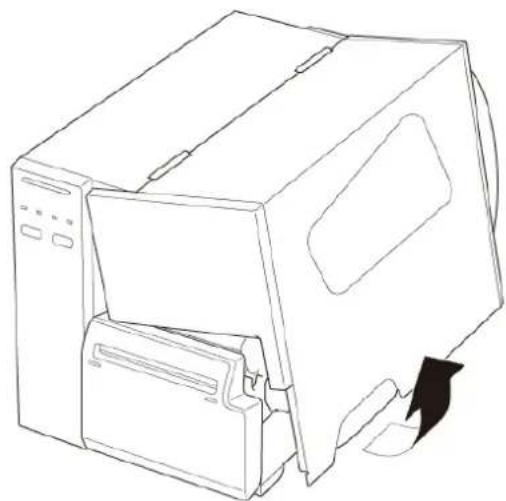

1. Ouvrez le capot du support.

1. Faites glisser la protection du rouleau d'étiquettes à l'horizontalité jusqu'à l'extrémité de la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le bas.

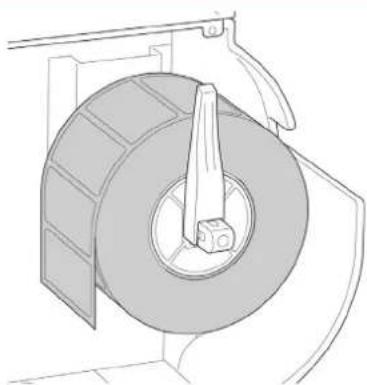

1. Placez le rouleau d'étiquettes sur la broche d'alimentation en étiquettes, puis tournez la protection du rouleau d'étiquettes vers le haut pour la maintainir en place.

Remarque

Vérifiez que la face imprimée des étiquettes est orientée vers le haut.

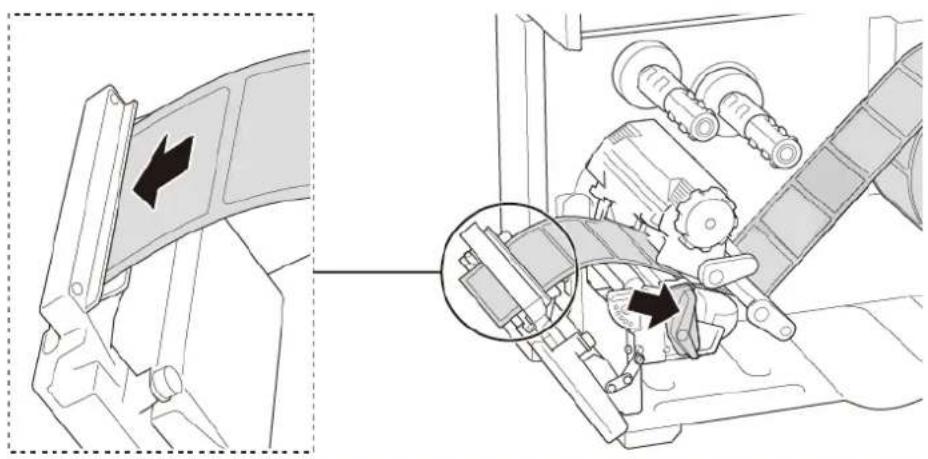

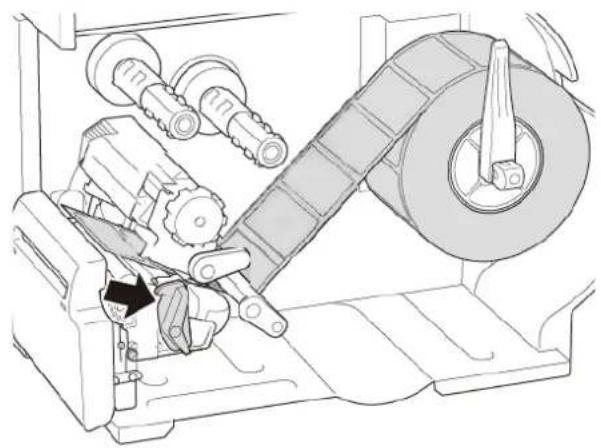

1. Poussez le levier de libération de la tête d'impression et passez l'étiquette à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

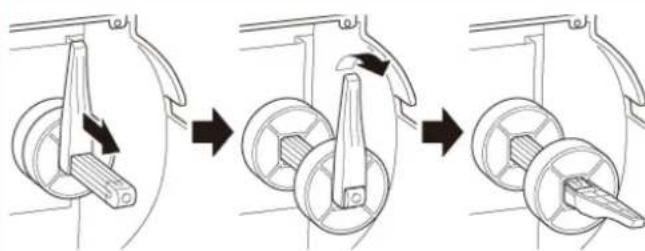

1. Passez le support à travers la fente du couvercle du cutter d'étiquettes.

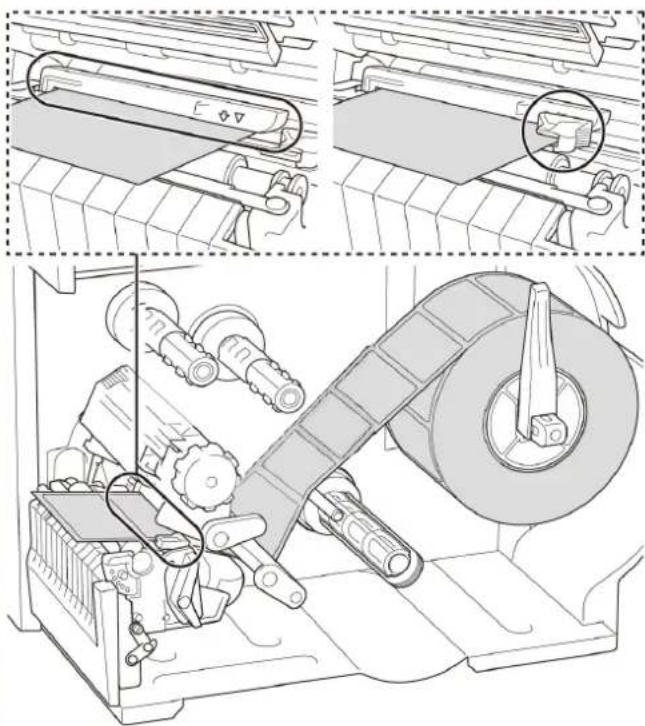

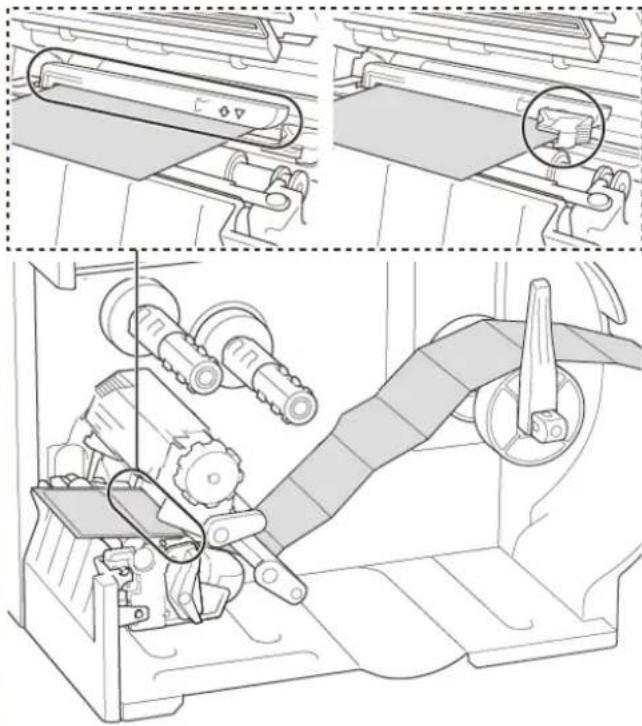

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Reglez le guide d'étiquettes avant pour fixer la position du support.

Remarque

Veillez a passer le support a travers le capteur papier.
- Les emplacements de capteur sont indiqués par la marque triangulaire (capteur d'espacement) et la marque de flèche (capteur de marques noires) sur le boîtier des capteurs.
- La position du capteur papier est régliable. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.

1. Fermez la tete d'impression des deux côtes et assurez-vous qu'elle se fixe en place.
2. Définissez le type de capteur papier et étaisonnez le capteur selectionné.
3. Utilisez d'abord l'écran tactile pour effectuer l'étalonnage, puis reglez le mode d'impression sur le mode Cutter. Pour les modèles sans écran tactile, effectuez l'étalonnage en utilisant BPM. Pour plus d'informations sur le calibrage cellule, consultez la section

8.2 Étalandage automatique du capteur papier à l'aide de BPM.

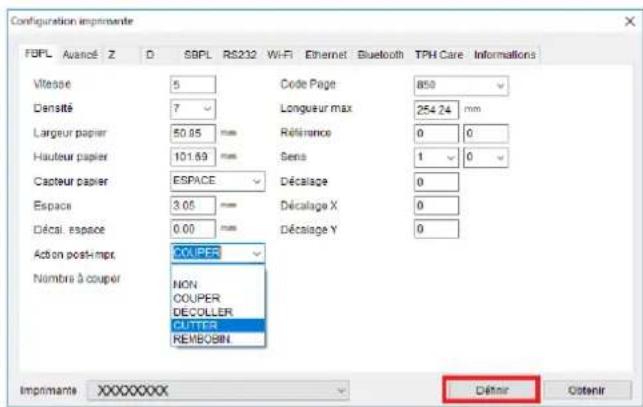

1. Réglez le mode Impression sur « Cutter » en utilisant le menu principal (Menu principal > Réglages > Mode impression > Mode Cutter) ou en utilisant Brother Printer Management Tool (BPM) comme suit.

a. Démarrez BPM.
b. Cliquez sur le bouton Configuration imprimante.
c. Cliquez sur I'onglet FBPL.
d. Cliquez sur l'option CUTTER dans la liste déroulante Action post-impr.
e. Cliquez sur Definir.

1. Fermez la tete d'impression et faites avancer d'une étiquette pour tester :

Pour les modèles à écran tactile : Appuyez sur l'icone Feed (Avance) dans le menu principal.
Pour les modèles sans écran tactile : Appuyez sur le bouton Avance.

Remarque

Comment ajuster la position de decouple (pour Windows)

Utilisation du pilote d'imprimante

1. Ouvrez le dossier des imprimantes.

Pour plus d'informations, consultez « Comment ouvrir la fenêtre Périphériques et Imprimantes » sur la page Manuels de votre modèle sur support.brother.com.

1. Cliquez avec le bouton droit de la souris sur l'imprimante dont vous souhaitez modifier les paramètres puis sélectionnéz Options d'impression.
2. Sélectionnez l'onglet Support.

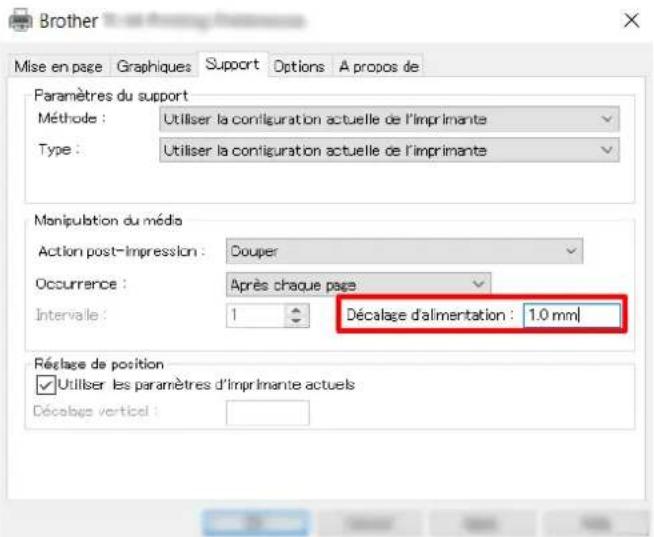

3. Saisissez une valeur positive ou négative ( comme « 1,0 mm » ou « -1,0 mm » ) dans le champ Décalage d'alimentation afin de régler la position de découvert avec plus de précision.

1. Cliquez sur Appliquer puis sur OK pour appliquer les paramètres.
2. Essayez d'imprimer pour vérifier la position de découpe.

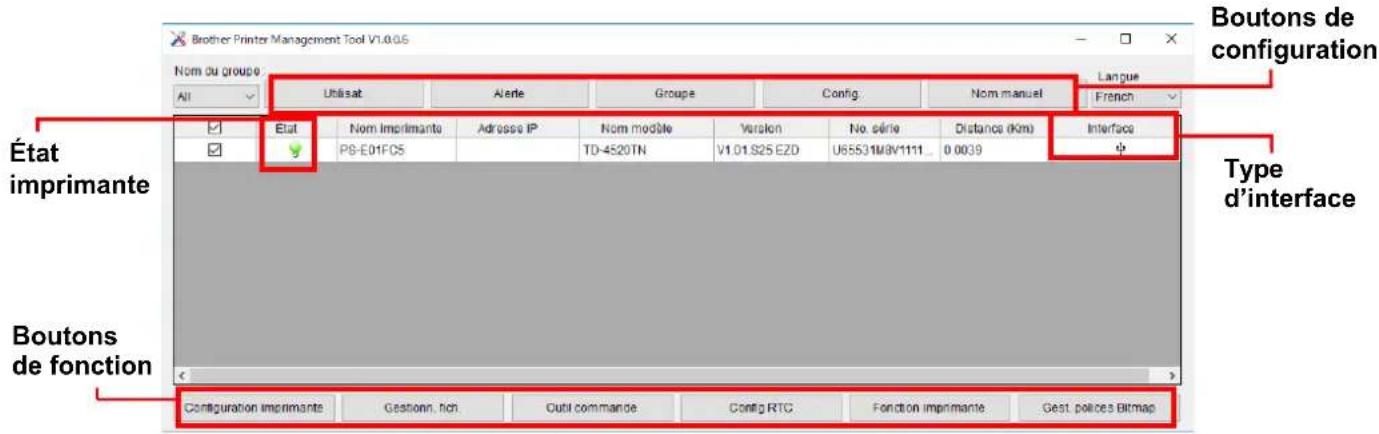

Utilisation de BPM (Brother Printer Management Tool)

1. Connectez votre imprimante à l'ordinateur avec un cable USB.
2. Démarrez BPM.

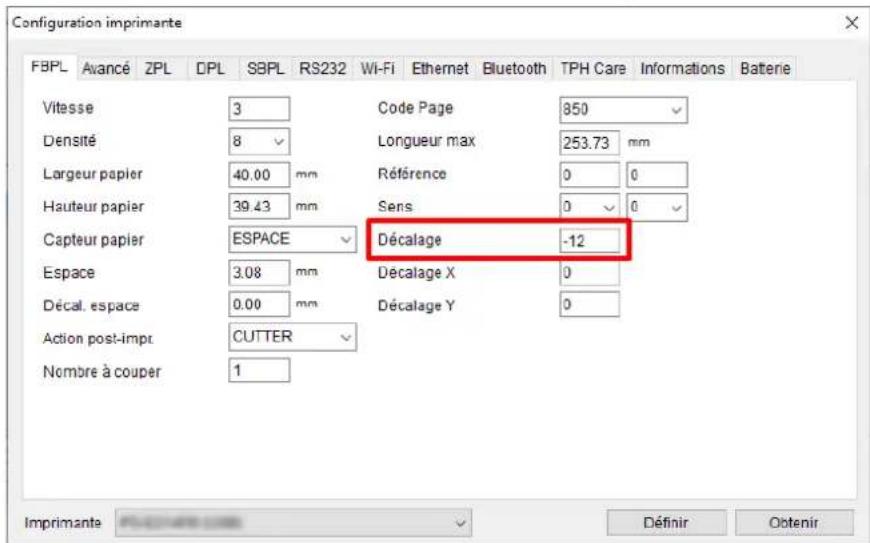

3. Cliquez sur Configuration imprimante puis selectionnez l'onglet FBPL.

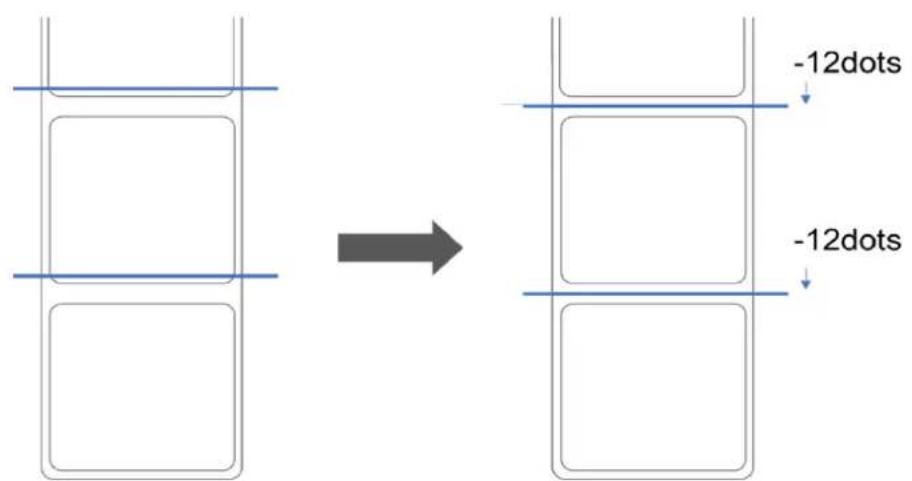

4. Saisissez une valeur positive ou négative ( comme « 12 » points ou « -12 » points) dans le champ Decalage afin de régler la position de découvert avec plus de précision. Vous pouvez définir des valeurs entre -999 points et 999 points.

Pour les imprimantes de 200 dpi : 1 mm = 8 points Pour les imprimantes de 300 dpi : 1 mm = 12 points Pour les imprimantes de 600 dpi : 1 mm = 24 points

(La position de découvert peut être ajustée de différentes façon en fonction de l'imprimante et du support que vous utilisez.)

1. Cliquez sur Definir pour appliquer les parametes.

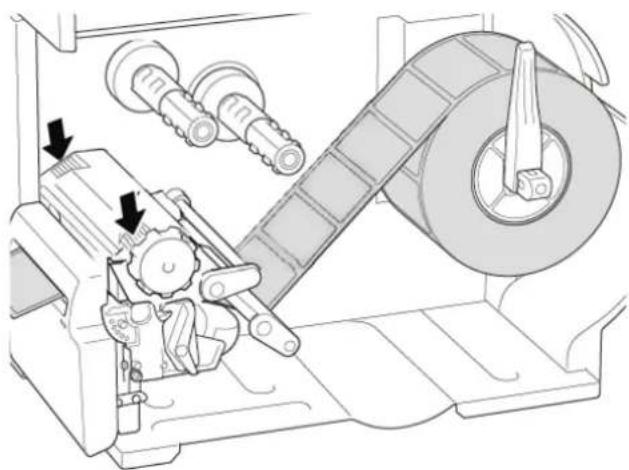

2. Essayez d'imprimer pour vérifier la position de découpe.

4.1 Régler la tension de la tête d'impression pour améliorer la qualité d'impression

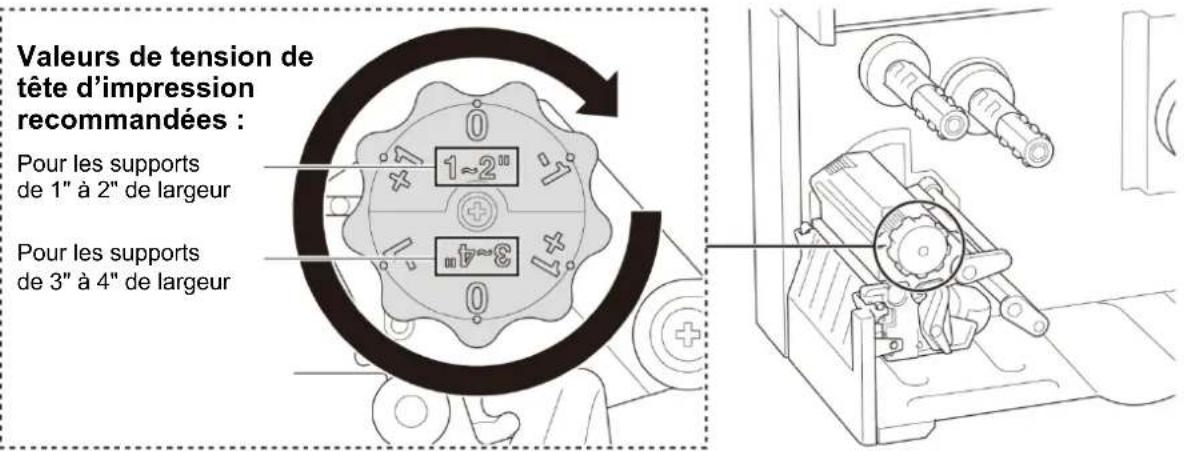

Pour la meilleure qualité d'impression, réglez la tête d'impression à l'aide du bouton de réglage de la tension de la tête d'impression. Choisissez un des six niveaux de réglage de tension en fonction de la largeur du support que vous utilisez (1" à 2" ou 3" à 4").

4.2 Éviter les pris sur les étiquettes

Des pris peuvent apparaitre en raison de nombreux facteurs, notamment la largeur et l'épaissur du support, l'équilibre de pression de la tete d'impression, les caractéristiques du film du ruban et les paramètres de densité/obscurité d'impression.

4.2.1 Ajuster la tension du Ruban (non disponible pour la TJ-4005DN)

Pour éviter les pris sur les étiquettes, réglez la tension du ruban à l'aide de la vis de réglage de tension du ruban. Choisissez un des cinq niveaux de réglage de la tension.

Description	Des pris apparaissant d'en bas à droite à en haut à gauche de l'étiquette.	Des pris apparaissant d'en bas à gauche à en haut à droit de l'étiquette.
Example de pli	MODEL NO.: SERIAL NO.:XXXXXX INPUT: 1. "230V-53A,50/60Hz This device complies with "Part 15 of the FCC Rules. Operation is subject to the "wing two conditions. (1)This device may not cause "mal interferences, and (2)This device must accept any "tension received, including interference that may cause "desired operation" THIS DELI COMPLIES WITH CANADA L. 983 CLASS A TUV CEC ROHS MADE IN TAIWAN Sens de l'avance This device complies with Part 1" × the FCC Rules. Operation is subject to the "60°,ing two conditions. (1)This device may not cause "harmful interference, and (2)This device must accept any "any interference received, including interference" -all may cause undesired operation" CULU LUTU CEN ROHS MADE IN TAIWAN
Pièces réglables de l'imprimante	La vis de réglage de tension du ruban dispose de cinq niveaux de réglage. Utilisez un tournevis à lame plate pour modifier le niveau de tension du ruban. Échelle de réglage de tension du ruban Vis de réglage de tension du ruban

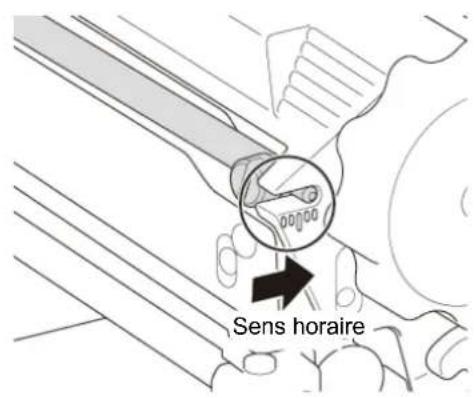

1. Tournez la vis de réglage de tension du ruban une fois dans le sens horsaire par niveau sur l'échelle de réglage de tension du ruban, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

1. Si la vis de réglage de tension du ruban est sur la position la plus orientée vers l'intérieur, mais que les pris du ruban ne sont pas corrigés, tournez le bouton de réglage de la tension de la tête d'impression une fois par niveau à la fois, puis imprimez à nouveau l'étiquette pour voir si les pris ont disparu.

2. Tournez la vis de réglage de tension du ruban une fois dans le sens antihoraire par niveau sur l'échelle de réglage de tension du ruban, puis imprimez à nouveau l'étiquette pour voir si les pris ont disparu.

1. Si la vis de réglage de tension du ruban est sur la position la plus orientée vers l'extérieur, mais que les plis du ruban ne sont pas corrigés, tournez le bouton de réglage de la tension de la tête d'impression une fois par niveau à la fois, puis imprimez à nouveau l'étiquette pour voir si les plis ont disparu.

4.2.2 Changer les les paramètres de densité/obscurité d'impression

Remarque

Pour des informations sur le densité/obscurité d'impression, consultez les sections

7.1.1 Paramétres FBPL et 7.1.2 Paramétres ZPL2.

4.2.3 Essayer un support différent

Veillez à charger le papier approprié.

Remarque

Pour des informations sur la largeur et l'épaissur du papier pris en charge, consultez le section 10. Spécifications du produit.

Remarque

Si les plis sont toujours présents, contactez le service clientèle du fabricant du produit ou votre revendeur local pour entretien.

5. Impression

5.1 Installation du pilote d'imprimante

Remarque

Le nom du modele et le numero de série se trouvent à l'arriere de l'imprimante.

Veillez à télécharger le bon pilote pour votre modèle :

• TJ-4005DN : Brother TJ-4005DN
• TJ-4010TN:Brother TJ-4010TN
• TJ-4020TN/TJ-4021TN/TJ-4021TNR:Brother TJ-40
• TJ-4120TN/TJ-4121TN/TJ-4121TNR:Brother TJ-41

La méthode d'installation du pilote dépend du type de connexion :

• Connexion USB (Windows/Mac/Linux)
• Connexion à un réseau Wi-Fi (Windows)
• Connexion à un réseau cable (Windows)

5.1.1 Connexion USB (Windows/Mac/Linux)

Remarque

Utilisateurs Mac/Linux

Pour plus d'informations sur l'installation d'un pilote, consultez le guide d'installation fourni avec celui-ci.

1. Branchez votre imprimante à l'ordinateur à l'aide d'un cable USB.
2. Consultez support.brother.com, accedez à la page Tetechargement de votre modele, et tetechargez les logiciels et pilotes d'imprimante les plus récents.
3. Executez l'application Seagull Driver Wizard et selectionnez Install printer drivers (Installer les pilotes de l'imprimante) et USB.
4. Suívez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Installez le pilote d'imprimante manuellement : Dans l'application Seagull Driver Wizard, selectionnez Install printer drivers (Installer les pilotes de l'imprimante) > Others (Autres).
• Supprimez les pilotes d'imprimante : Dans l'application Seagull Driver Wizard, selectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

5.1.2 Connexion à un réseau Wi-Fi (Windows)

Remarque

Pour utiliser le Wi-Fi, une interface WLAN en option (PA-WI-002) est requise.

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d'accès sans fil sont correctement configurés. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d'accès à Internet.

1. Configurez les paramétres réseau :

2. Utilisation de BPM

a. Branchez votre imprimante à l'ordinateur à l'aide d'un cable USB.
b. Cliquez sur Configuration imprimante > Wi-Fi.
c. Spécifiez le SSID, le Cryptage et la Clé (Mot de passer réseau) puis cliquez sur Définir.
d. Cliquez sur Obtenir.
e. Cliquez sur Fonction imprimante > Page de config.

Les paramètres réseau sont imprimés. Confirmez que l'adresse IP de l'imprimante est correcte.

• Utilisation de l'écran tactile

a. Sélectionnez Interface >WiFi.
b. Spécifiez le SSID, l'élement Sécurité et le Mot de Passe.
c. Lorsque vous avez terminé, l'icone Wi-Fi et I'adresse IP de I'imprimante s'affichent sur I'écran tactile.

1. Consultez support.brother.com, accedez à la page Tetechargement de votre modèle, et tetechargez les logiciels et pilotes d'imprimante les plus récents.
2. Executez l'application Seagull Driver Wizard et selectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Network (Réseau).
3. Sélectionnez votre imprimante, puis cliquez sur Next (Suvant).
4. Si votre port TCP/IP n'apparait pas dans la liste, cliquez sur Create port (Créer un port) et Sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).
5. Saisissez le nom du port et l'adresse IP de votre imprimante, puis cliquez sur Next (Suviant).
6. CliquesurFinish(Terminer).
7. Revenez à la fenêtre Specify Port (Spécifier un port) et Sélectionnez le port que vous avez créé.
8. Suívez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

Supprimez les pilotes d'imprimante:

Dans l'application Seagull Driver Wizard, Sélectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).

• Réinitialisez les paramétres de l'imprimante :

Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

5.1.3 Connexion à un réseau cable (Windows)

1. Connectez à la fois l'imprimante et l'ordinateur à votre routeur/point d'accès à l'aide de cables LAN. L'imprimante recoit automatiquement une adresse IP par défaut et affiche celle-ci sur l'écran tactile. Pour les modèles sans écran tactile, vous pouvez la confirmer en utilisant BPM.
2. Consultez support.brother.com, accedez à la page Tetechargement de votre modele, et tetechargez les logiciels et pilotes d'imprimante les plus recents.
3. Executez l'application Seagull Driver Wizard et selectionnez Install printer drivers (Installer les pilotes de l'imprimante) et Network (Réseau).
4. Sélectionnez votre imprimante, puis cliquez sur Next (Suvivant).
5. Si votre port TCP/IP n'apparait pas dans la liste, cliquez sur Create port (Créer un port) et Sélectionnez Standard TCP/IP port (Port TCP/IP standard) > New Port (Nouveau port).
6. Saisissez le nom du port et l'adresse IP de votre imprimante, puis cliquez sur Next (Suvant).

7. Cliquez sur Finish (Terminer).

8. Revenez à la fenêtre Specify Port (Spécifier un port) et Sélectionnéz le port que vous avez créé.

9. Suívez les instructions à l'écran.

Remarque

Si vous ne parvenez pas à installer le pilote d'imprimante :

• Supprimez les pilotes d'imprimante : Dans l'application Seagull Driver Wizard, selectionnez Remove printer drivers (Supprimer les pilotes d'imprimante) > Automatically remove all Drivers by Seagull (Supprimer automatiquement tous les pilotes par Seagull) ou Use advanced printer driver removal options (Utiliser les options avancées de suppression de pilote d'imprimante).
• Réinitialisez les paramètres de l'imprimante : Démarrez BPM, puis cliquez sur Fonction imprimante > Défaut usine.

5.2 Définir les méthodes d'impression thermique directe/transfert thermique (non disponible sur la TJ-4005DN)

Utilisation du pilote d'imprimante

1. Pour définir la méthode Thermique directe :

Chargez le papier d'impression thermique directe (aucun ruban d'encre n'est nécessaire).

Pourdéfinirlambda méthodeTransfert thermique：

Chargez le papier à transfert thermique et installez un ruban d'encre.

1. Ouvrez le dossier des imprimantes.

Pour plus d'informations, consultez « Comment ouvrir la fenêtre Périphériques et Imprimantes » sur la page Manuels de votre modèle sur support.brother.com.

1. Cliquez avec le bouton croit de la souris sur l'imprimante dont vous souhaitez modifier les paramètres puis sélectionné Options d'impression.
2. Sélectionnez l'onglet Support.
3. Sélectionnez Thermique direct ou Transfert thermique dans la liste déroulante Méthode.

1. Cliquez sur Appliquer puis sur OK pour appliquer les paramètres.

Vou puez defineir les Methodes Thermique directe ou Transfert thermique a l'aide de BPM (Brother Printer Management Tool) comme suit.

1. Pour définir la méthode Thermique directe :

Chargez le papier d'impression thermique directe (aucun ruban d'encre n'est nécessaire).

Pourdéfinirlambda méthodeTransfert thermique：

Chargez le papier à transfert thermique et installez un ruban d'encre.

1. Connectez votre imprimante à l'ordinateur avec un cable USB.
2. Démarrez BPM.
3. Cliquez sur Configuration imprimante puis selectionnez l'onglet Avancé.

5. Lorsque vous définisse la méthode Thermique directe :

Selectionnez NON dans la liste déroulante Ruban.

Lorsque you définissez la méthode Transfert thermique :

Selectionnez OUI dans la liste déroulante Ruban puis sélectionnez le Capteur ruban (pour la série TJ uniquement) et le paramètre Err. encod. ruban que vous souhaitez.

Remarque

Si vous sélectionnez « NON » dans la liste déroulante Ruban, cela désactivera à la fois le capteur du ruban et le capteur de l'encodeur du ruban (meme si vous avez sélection « OUI » dans la liste déroulante Capteur ruban et Err. encod. ruban et « OUI » est affchéé).

Selectionnez « OUI » dans la liste déroulante Ruban pour activer les paramètres du Capteur ruban et Err. encod. ruban.

1. Cliquez sur Définir pour appliquer les paramètres.

5.3 Création et impression d'étiquettes avec BarTender

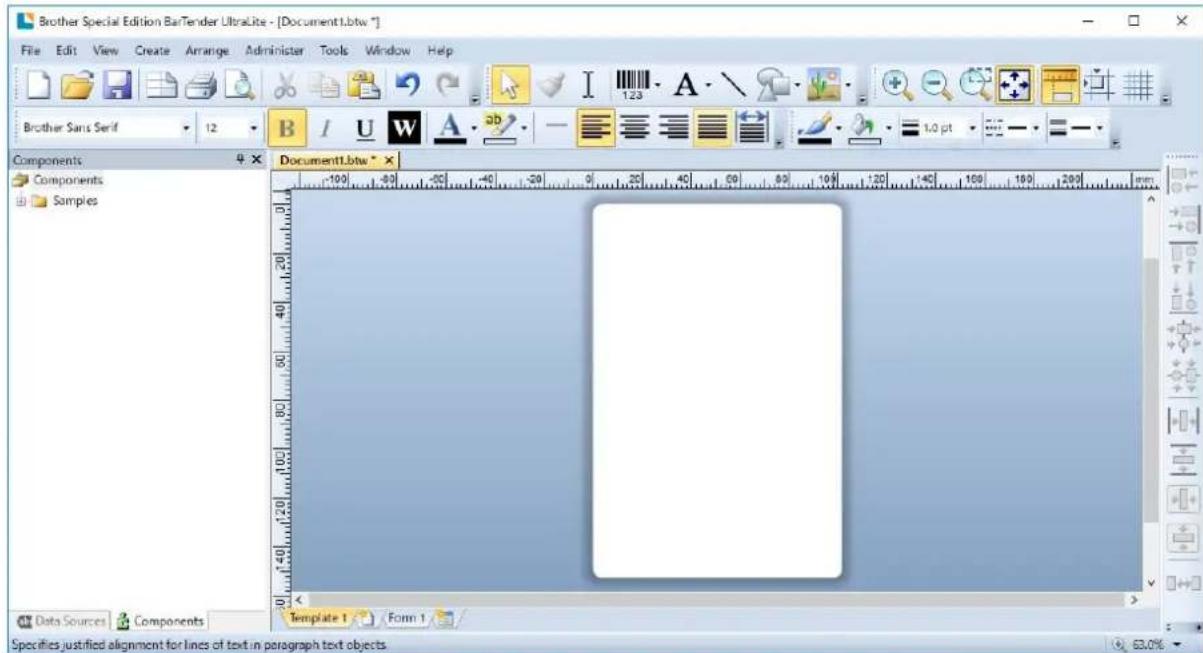

BarTender est un outil de creation d'étiquettes, téléchargeable gratuite à partir de la page du produit sur le site support.brother.com.

1. Lancez BarTender.
2. Suivez les étapes à l'écran pour creer une étiquette.

Remarque

Pour plus d'informations sur l'utilisation de BarTender, cliquez sur Help (Aide).

1. Cliquez sur File (Fichier) > Print (Imprimer) pour imprimer l'étiquette.

6.1 Utilaires à l'allumage

Divers utilisaires à l'allumage sont proposés pour configurer et tester les fonctions de l'imprimante.

TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN

Utilisez les utilisaires à l'allumage pour étaillonner les capteurs et initiaiser le matériel.

Fonction Instructions
Calibrage du capteur de marques noires/d'espacement	1. Mettez l'imprimante hors tension. 2. Appuyez de façon prolongée sur le bouton Pause, puis mettez l'interrupteur en position Marche. 3. Relâchéz le bouton lorsque la LED d'alimentation s'allume. L'imprimante fait alors avancer les étiquettes.
Autotest	1. Mettez l'imprimante hors tension. 2. Appuyez de façon prolongée sur le bouton Avance, puis mettez l'interrupteur en position Marche. 3. Relâchéz le bouton lorsque la LED d'alimentation s'allume. L'imprimante fait alors avancer les étiquettes.
Initialisation de l'imprimante	1. Mettez l'imprimante hors tension. 2. Appuyez de façon prolongée à la fois sur les boutons Pause et Avance, puis mettez l'interrupteur en position Marche. 3. Relâchéz les boutons lorsque la LED d'alimentation s'allume. Remarque Lorsque l'initialisation de l'imprimante est terminée, étalonnez à nouveau le capteur d'espacement.

TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR

Utilisez les utilisaires à l'allumage pour configurer les fonctions de calibrage cellule, d'autotest et paramétres usine.

1. Mettez l'imprimante d'étiquettes hors tension.
2. Appuyez de façon prolongée sur le bouton de selection de droite, puis mettez l'interrupteur en position Marche.
3. Relâchéz le bouton lorsqu'la fonction que vous souhaitez définir ou tester s'affiche sur l'écran tactile.

Utilitaire à l'allumage	Motifs de LED d'alimentation
Couleur de la LED Fonction	Orange (fixe)	Rouge (clignote cinq fois)	Orange (clignote cinq fois)	Vert (clignote cinq fois)	Vert/ Orange (clignote cinq fois)	Rouge/ Orange (clignote cinq fois)	Vert (fixe)
1. Calibrage cellule (capteur d'espacement/de marques noires)		✓
2. Autotest (et entrée en mode Dump)			✓
3. Paramétres usine				✓
4. Calibrage marq.noire					✓
5. Calibrage échenil.						✓
6. PRÉT (ignorer AUTO.BAS)							✓

6.1.1 Étalandnage du capteur d'espacement/marques noires

Étalandnez la sensibilité du capteur de marques noires/d'espacement quand :

• Vous achetez une nouvelle imprimante.
• Vous changez de stock d'étiquettes.
  L'imprimante d'étiquettes s'initialise.

Pour étaconner le capteur d'espacement/marques noires :

1. Mettez l'imprimante hors tension.
2. Choisissez la fonction que vous voulez :

Pour les modèles TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN :

a. Appuyez de façon prolongée sur le bouton Pause, puis mettez l'interrupteur en position Marche.
b. Relâchéz le bouton lorsque la LED d'alimentation s'allume. L'imprimante fait alors avancer les étiquettes.

Pour les modèles TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR :

a. Appuyez de façon prolongée sur le bouton de selection de croite, puis mettez l'interrupteur en position Marche.
b. Relâchez le bouton lorsque Calibrage cellule s'affiche sur l'écran tactile.

Remarque

La couleur de la LED change comme suit: Orange (fixe) rouge (5 fois) orange (5 fois) vert (5 fois) vert/orange (5 fois) rouge/orange (5 fois) vert (fixe) Pour selectionner le capteur a etalonner, envoyez la commande correspondante à l'imprimante : Pour le capteur d'espacement : envoyez la commande GAP Pour le capteur de marques noires : envoyez la commande BLINE Pour plus d'informations sur les commandes disponibles, consultez la « FBPL Command Reference » (Référence des commandes FBPL) sur la page Manus de votre modèle à l'adresse support.brother.com.

6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump

Étalonnéz le capteur de marques noires ou d'espacement si les paramètres de capteur utilisés lors de la première tâche d'impression ne convennent pas à la tâche actuelle. Lors de l'étalonnage du capteur de marques noires/d'espacement, l'imprimante détecte la longueur d'étiquette, imprime la configuration interne (autotest), puis entre en mode Dump.

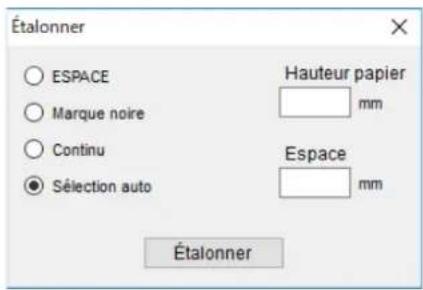

Pour étalonner le capteur de marques noires/d'espacement :

1. Mettez l'imprimante hors tension.
2. Choisissez la fonction que vous voulez :

Pour les modèles TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN :

a. Appuyez de façon prolongée sur le bouton Avance, puis mettez l'imprimante sous tension.
b. Relâchéz le bouton lorsque la LED d'alimentation s'allume. L'imprimante fait alors avancer les étiquettes.

Pour les modèles TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR :

a. Appuyez de façon prolongée sur le bouton de selection de droite, puis mettez l'interrupteur en position Marche.
b. Relâchez le bouton lorsque Autotest s'affiche sur l'écran tactile.

Remarque

La couleur de la LED change comme suit:
Orange (fixe) rouge (5 fois) orange (5 fois) vert (5 fois) vert/orange (5 fois) rouge/orange (5 fois) vert (fixe)

1. L'imprimante étabonne le capteur et détecte la longueur d'étiquette, imprime les réglages internes, puis entre en mode Dump.

Remarque

Pour sélectionner le capteur à étabonnner, envoyez la commande correspondante à l'imprimante :

Pour le capteur d'espacement: envoyez la commande GAP
Pour le capteur de marques noires: envoyez la commande BLINE

Pour plus d'informations sur les commandes disponibles, consultez la « FBPL Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

Autotest

Imprimez la configuration de l'imprimante après avoir exécuté le calibrage du capteur de marques noires/d'espacement. L'impression d'autotestiste la configuration de l'imprimante et la mémoire disponible, et peut indiquer la présence de points endommagés sur le composant chauffant.

Impression d'autotest
SYSTEM INFORMATION	Nom du modele Version du micrologiciel Checksum du micrologiciel Numéro de série de l'imprimante Fichier de configuration Date système Heure système Distance imprimée (mètres) Nombre de coupes
MODEL:XXXXX FIRMWARE:X.XX CHECKSUM:XXXXXX S/N:XXXXXXXXX TCF:NO DATE:1970/01/01 TIME:00:04:18 NON-RESET:110 m (TPH) RESET:110 m (TPH) NON-RESET:0 (CUT) RESET:0 (CUT)
PRINTING SETTING	Vitesse d'impression (pouces/s) Densité d'impression Taille d'étiquette (pouces) Distance d'espacement (pouces) Sensibilité du capteur de marques noires/d'espacement Page de code Code pays
SPEED:5 IPS DENSITY:8.0 WIDTH:4.00 INCH HEIGHT:4.00 INCH GAP:0.00 INCH INTENSION:5 CODEPAGE:850 COUNTRY:001
Z SETTING	Obscurité d'impressionVitesse d'impression (pouces/s)Taille d'étiquettePrefixe controlPrefixe formatPréfixe de séparateurAction à l'allumage del'imprimanteAction de fermeture de la tete d'impression
DARKNESS: 16.0SPEED: 4 IPSWIDTH: 4.00 INCHTILDE: 7EH (^)CARET: 5EH (^)DELIMITER: 2CH (^)POWER UP: NO MOTIONHEAD CLOSE: NO MOTION
RS232 SETTINGBAUD: 9600PARITY: NONEDATA BIT: 8STOP BIT: 1	Configuration du port sérieRS232
RFID SETTINGRFID FREQ: European Union 3	Région de bande de fréquencesRFID
ETHERNET SETTINGNAME:XXXXMACHADDR:XXXXDHCP:ONIP ADDR: 0.0.0.0SUBNET: 0.0.0.0GATEWAY: 0.0.0.0PORT: 9100	Nom de l'imprimanteAdresse MacDHCPAdresse IPMasque de sous-rèseauPasserellePort RAW
WIFI SETTINGAPP VERSION: 3.5.1.0R3MAC ADDRESS: 00:80:A3:D9:1D:CERegion: United StatesSSIDDHCP ENABLED: YESIP ADDRESS:SUBNET MASK: 0.0.0.0GATEWAY:PRINTER NAME: PS-D91DCDRAU PORT: 9100	Configuration Wi-Fi

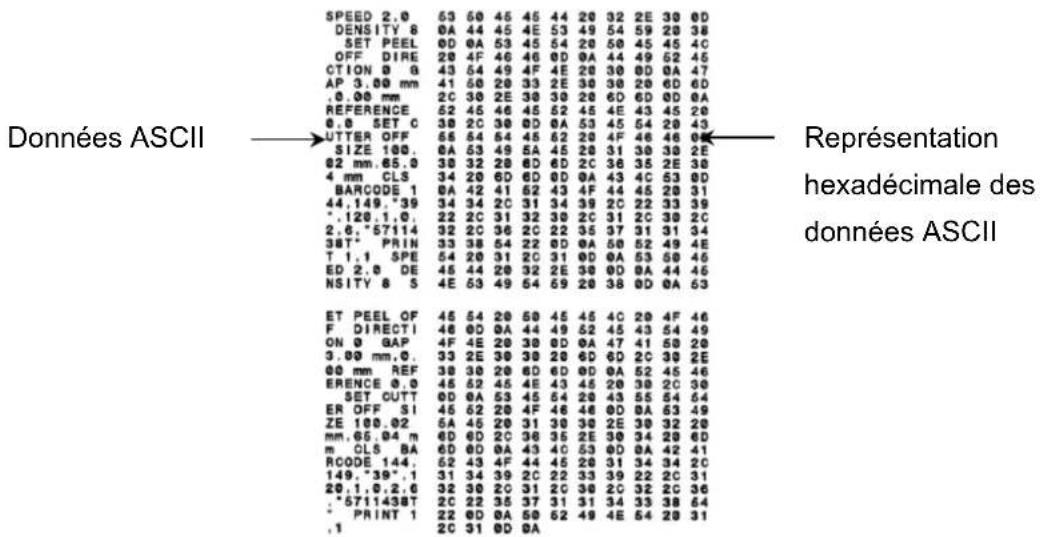

Mode DUMP

Remarque

Le mode Dump nécessite un papier de 101,5 mm de largeur.
Pour reprendre l'impression normale, eteignez puis rallumez l'imprimante.

L'imprimante entre en mode Dump après avoir imprimé la configuration imprimante. Le mode Dump permet aux utilisateurs de vérifier et de débuguer les programmes de l'imprimante. Les caractères de la colonne de gauche proviennent du système de l'imprimante, et ceux de la colonne de droite correspondant à leur représentation hexadécimale.

6.1.3 Initialisation de l'imprimante

L'initialisation de l'imprimante efface la DRAM de l'imprimante et restaure ses paramètres d'usine.

1. Mettez l'imprimante hors tension.
2. Choisissez la fonction que vous voulez :

Pour les modèles TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN :

a. Appuyez de façon prolongée sur les boutons Pause et Avance, puis mettez l'imprimante sous tension.
b. Relâchez le bouton lorsque la LED d'alimentation s'allume.

Pour les modèles TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR :

a. Appuyez de façon prolongée sur le bouton de selection de droite, puis mettez l'interrupteur en position Marche.
b. Relâchez le bouton lorsque Paramétres usine s'affiche sur l'écran tactile.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) rouge (5 bois) orange (5 bois) vert (5 bois) vert/orange (5 bois) rouge/orange (5 bois) vert (fixe)

Après l'initialisation, les paramètres d'usine suivants sont restaurés :

Paramètre Paramètre	par défaut
Vitesse	127 mm/s (5 ips) (203 DPI)76 mm/s (3 ips) (300 DPI)
Densité	8
Largeur d'étiquette	101,5 mm
Hauteur d'étiquette	101,5 mm
Type de capteur	Capteur d'espacement : TJ-4005DN, TJ-4010TN,TJ-4020TN, TJ-4021TN, TJ-4120TN, TJ-4121TNCapteur de marques noires : TJ-4021TNR, TJ-4121TNR
Paramètre d'espacement	3 mm
Sens d'impression 0
Point de ↔férence	0,0 (coin supérieur gauche)
Décalage Offset 0
Mode coupe	Activé
Mode Prédécol. Désactivé
Mode Cutter	Désactivé
Mode enrouleur Désactivé
Page de code	850
Code pays 001
Effacer mémoire flash	Non

6.1.4 Calibrage du capteur papier (pour le capteur de marques noires)

1. Mettez l'imprimante hors tension.
2. Choisissez la fonction que vous voulez :

Pour les modèles TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN :

L'imprimante étalonne le capteur d'espacement et le capteur de marques noires simultanément.

a. Appuyez de façon prolongée sur le bouton Pause, puis mettez l'imprimante sous tension.
b. Relâchéz le bouton lorsqu'la LED d'alimentation s'allume. L'imprimante fait alors avancer les étiquettes.

Pour les modèles TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR :

a. Appuyez de façon prolongée sur le bouton de selection de droite, puis mettez l'interrupteur en position Marche.
b. Relâchez le bouton lorsque Calibrage marq.noire s'affiche sur l'écran tactile.

Remarque

La couleur de la LED change comme suit :

Orange (fixe) rouge (5 fois) orange (5 fois) vert (5 fois) vert/orange (5 fois) rouge/orange (5 fois) vert (fixe)

6.1.5 Calibrage du capteur papier (pour le capteur d'espacement)

1. Mettez l'imprimante hors tension.
2. Choisissez la fonction que vous voulez :

Pour les modèles TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN :

L'imprimante étalonne le capteur d'espacement et le capteur de marques noires simultanément.

a. Appuyez de façon prolongée sur le bouton Pause, puis mettez l'imprimante sous tension.
b. Relâchéz le bouton lorsqu'la LED d'alimentation s'allume. L'imprimante fait alors avancer les étiquettes.

Pour les modèles TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR :

a. Appuyez de façon prolongée sur le bouton de selection de croite, puis mettez l'interrupteur en position Marche.
b. Relâchez le bouton lorsque Calibrage échenil. s'affiche sur l'écran tactile.

Remarque

La couleur de la LED change comme suit :
Orange (fixe) rouge (5 fois) orange (5 fois) vert (5 fois) vert/orange (5 fois) rouge/orange (5 fois) vert (fixe)

6.1.6 Ignorer le programme AUTO.BAS

Vous pouvez charger le programme AUTO.BAS sur la mémoire flash de l'imprimante de façon à ce qu'il s'exécute automatiquement au démarrage. Cependant, si vous ne foulez pas qu'il s'exécute automatiquement, procédez comme suit :

1. Mettez l'imprimante hors tension.
2. Choisissez la fonction que vous voulez :

Pour les modèles TJ-4005DN/TJ-4010TN/TJ-4020TN/TJ-4120TN : Appuyez de façon prolongée sur les boutons Pause et Avance, puis mettez l'imprimante sous tension.
Pour les modèles TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR :

a. Appuyez de façon prolongée sur le bouton de selection de droite, puis mettez l'interrupteur en position Marche.
b. Relâchez le bouton lorsque PRÉT (ignorer AUTO.BAS) s'affiche sur l'écran tactile.

Remarque

La couleur de la LED change dans l'ordre qui suit:
Orange (fixe) rouge (5 fois) orange (5 fois) vert (5 fois) vert/orange (5 fois) rouge/orange (5 fois) vert (fixe)

1. L'imprimante démarre sans exécuter le programme AUTO.BAS.

7. Modifier les paramètres de l'imprimante avec l'écran tactile

(Disponible pour les modèles TJ-4021TN/4021TNR/4121TN/4121TNR uniquement.)

7.1 Menu Réglages

1. Dans le menu principal, appuyez sur Reglages.

2. Appuyez sur Commande, puis selectionné le langage de programmation que vous voulez.

3. Appuyez sur l'icone

7.1.1 Paramètres FBPL

Paramètres FBPL disponibles :

Réglages	Description
Vitesse	Définit la vitesse d'impression. Les régles varient de : • 1 à 10 pour 203 dpi (par défaut : 5) • 1 à 7 pour 300 dpi (par défaut : 3)
Densité	Règle la clarté/obscurité d'impression. Les régles varient de 0 à 15. Il vous faudra peut-être régler la densité d'impression en fonction du support.
Direction	Precise le sens d'impression.
	DIRECTION 0	DIRECTION 1
	Direction	Dépréciation
Mode impression	Définit le Mode impression.
	Mode impression	Description
	Aucun	Le haut de l'étiquette suivante est aligné sur la ligne de gravure de la tête d'impression (mode Déchirement).
	Mode Batch	Lorsque l'image est imprimée, la marque noire/l'espacement passée dans la plaque de découpe pour effectuer la découpe.
	Mode Prédécol.	Active le Mode Prédécol. des étiquettes.
	Mode Cutter	Active le Mode Cutter d'étiquettes.
	Cutter Batch	Coupe l'étiquette à la fin de la tâche d'impression.
Décalage Offset	Ajuste l'emplacement d'arrêt de l'impression sur le support. Les régles varient de -999 à 999 points.
Décalage X	Ajuste la position d'impression. Les régles varient de -999 à 999 points.
Décalage Y
Référence X	Définit l'origine du système de coordonnées de l'imprimante, horizontallement et verticallement. Les régles varient de 0 à 999 points.
Référence Y
Page Code	Définit la page de code de jeu de caractères internationaux.
Pays	Définit le code pays. Les régles varient de 1 à 358.

Remarque

Si vous imprimez à partir du pilote/logiciel télécharge, les commandes de ce dernier écraseront les réglages définis depuis l'écran tactile.

7.1.2 Paramètres ZPL2

Paramétres ZPL2 disponibles :

Réglages	Description
Contraste	Définit le contraste d'impression. Les réglages varient de 0 à 30. Il vous faudra peut-être régler la densité d'impression en fonction du support sélectionné.
Vitesse d'Impression	Définit la vitesse d'impression. Les réglages varient de : • 2 à 10 pour 203 dpi (par défaut : 4) • 2 à 7 pour 300 dpi (par défaut : 3)
Déchirement	Ajuste l'emplacement d'arrêt de l'impression sur le support. Les réglages varient de -120 à 120 points.
Mode Impression	Définit le mode impression.
	Mode Impression	Description
	Déchirement	Le haut de l'étiquette suivante est aligné sur la ligne de gravure de la tête d'impression.
	Prédécollage	Active le Mode Prédécol. des étiquettes.
	Cutter Active le mode Cutter des étiquettes.
Largeur Impression	Définit la largeur d'impression. Les réglages varient de 2 à 999 points.
Liste des Fontes	Imprime la liste actuelle des polices de l'imprimante à destination des étiquettes. Les polices peuvent être stockées dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste des Images	Imprime la liste actuelle des images de l'imprimante à destination des étiquettes. Les images peuvent être stockées dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste des Formats	Imprime la liste actuelle des formats de l'imprimante à destination des étiquettes. Les formats peuvent être stockés dans la DRAM, la mémoire flash de l'imprimante ou la carte mémoire en option.
Liste Configuration	Imprime la configuration actuelle de l'imprimante.
Prefix Control	Définit le caractère du préfixe de contrôle.
Prefix Format	Définit le caractère du préfixe de format.
Car Separator	Définit le caractère séparateur.
Param. Papier	Définit l'action du support souhaitée lorsque vous mettez l'imprimante sous tension.
	Action	Description
	Avance L'imprimante éjecte une étiquette.
	Calibration L'imprimante étaisonne les niveaux du capteur, déterminée la longueur d'étiquette, et charge une étiquette.
	Définir Longueur	L'imprimante déterminée la longueur d'étiquette et charge l'étiquette.
	Aucun Mouvement	Aucune action.
Fermeture Tête	Définit l'action du support lorsque vous fermez la tête d'impression.
	Action	Description
	Avance	L'imprimante ejecte une étiquette.
	Calibration	L'imprimante étaisonne les niveaux du capteur, détermine la longueur d'étiquette, et charge une étiquette.
	Définir Longueur	L'imprimante déterminé la longueur d'étiquette et charge l'étiquette.
	Aucun Mouvement	Aucune action.
Marge Haute	Règle la position d'impression verticalement sur l'étiquette. Les réglages varient de -120 à +120 points.
Marge Gauche	Règle la position d'impression horizontallyment sur l'étiquette. Les réglages varient de -9999 à +9999 points.
Mode réimpression	Réimprime la première étiquette lorsque vous appuyez sur la flèche Haut ( ) sur l'écran tactile.
Convertir format	Sélectionne le facteur de mise à l'échelle des images bitmap. Le premier chiffre correspond à la valeur DPI d'origine ; le second au paramètre DPI que vous souhaitez appliquer.

Remarque

Si vous imprimez à partir du pilote/logiciel télécharge, les commandes de ce dernier écraseront les réglages définis depuis l'écran tactile.

7.2 Paramètres du capteur

Nous vous recommendons d'étalonner les capteurs à chaque fois que vous changez de support.

Réglages	Description
Auto Calibration	Définit le type de capteur papier et étabonne automatiquement le capteur sélectionné. L'imprimante charge un maximum de trois étiquettes espacées l'une de l'autre, afin d'étabonnner automatiquement la sensibilité du capteur.
Configuration Manuelle	Si la fonction « Automatic » (Automatique) n'est pas applicable au support, utilisez la fonction « Manual » (Manuelle) pour définir la longueur du papier et la taille de l'espacement/BLINE, puis numérique le support/marque pour étabonnner la sensibilité du capteur.
Détction Seuil	Configure la sensibilité du capteur sur Effectué ou Auto.
Longueur Maxi.	Définit la longueur maximale pour l'étabonnage de l'étiquette.
Gap/Bline Ref Rate (Taux Ref Écart/LignNoire)	Règle la sensibilité de la détéction de l'espacement sur les étiquettes pré-découpées ou la détéction des marques noires.
Avancé	Définit la longueur minimale de papier et la longueur maximal d'espacement/BLINE pour étabonnner automatiquement la sensibilité du capteur.

7.3 Paramètres d'interface

Définissez les paramètres d'interface de l'imprimante.

• Disponible pour les modèles TJ-4021TNR et TJ-4121TNR uniquement.

7.3.1 Paramètres de communication série

Définisse les paramètres RS-232 de l'imprimante.

Réglages	Description
Baud Rate	Définit le Baud Rate du standard RS-232.
Parité	Définit la Parité du standard RS-232.
Bits de Données	Définit les Bits de Données du standard RS-232.
Stop bits	Définit les Stop bits du standard RS-232.

7.3.2 Paramètres Ethernet

Configurez la connexion Ethernet (filaire) de votre imprimante et vérifie son état. Lorsqu'Ethernet est connecté, l'icone Ethernet et l'adresse IP s'affichent sur l'écran tactile comme indiqué ci-dessous.

Éléments	Description
Status	Vérifie l'adresse IP de la connexion Ethernet et le statut du paramètre Adresse Mac.
Configurer	DHCP : Active (Activé) ou désactive (Désactivié) le protocole de configuration dynamique de l'hôte (DHCP). IP Fixe : Définit l'adresse IP de l'imprimante, le masque de sous-réseau et la passerelle.

Remarque

Pour des informations sur l'installation d'un pilote d'imprimante, consultez la section 5.1.3 Connexion à un réseau cable (Windows).

Remarque

Pour utiliser le Wi-Fi, une interface Wi-Fi en option (PA-WI-002) est requise.

Configure la connexion Wi-Fi de votre imprimante et vérifie son état.

Pour utiliser cette fonction, définièsez la configuration Entreprise avec Brother Printer Management Tool (BPM). Pour plus d'informations sur la configuration Wi-Fi en utilisant BPM, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarrage rapide de l'outil de gestion de l'imprimante Brother) sur la page Manuels de votre modèle à l'adresse support.brother.com.

Lorsque l'interface Wi-Fi est connectée, l'icône Wi-Fi et l'adresse IP s'affichent sur l'écran tactile comme indiqué ci-dessous.

Remarque

Vérifiez que les paramètres réseau de votre imprimante et ceux de votre routeur/point d'accès sans fil sont correctement configurés. Pour plus d'informations, consultez la documentation fournie avec votre routeur/point d'accès sans fil ou contactez le fabricant de votre routeur, votre administrateur système ou fournisseur d'accès à Internet.

Élément	Description
Status	Vérifie l'adresse IP de la connexion Wi-Fi et le statut du paramètre Adresse Mac.
Configurer	DHCP : Active (Activé) ou désactive (Désactivé) le protocole de configuration dynamique de l'hôte (DHCP). IP Fixe : Définit l'adresse IP de l'imprimante, le masque de sous-réseau et la passerelle.
SSID	Définit leSSID (Nom du réseau).
Sécurité	Sélectionne le cryptage du réseau Wi-Fi.
Mot de Passe	Définit le mot de passer (Clé de réseau).

Remarque

Pour des informations sur l'installation d'un pilote d'imprimante, consultez la section 5.1.2 Connexion à un réseau Wi-Fi (Windows).

7.3.4 Paramétres RFID (Radio-identification)

(Disponible pour les modèles TJ-4021TNR et TJ-4121TNR uniquement)

Définissez les paramètres RFID de l'imprimante.

Élément	Description
Control(Contrôle)	RFID Active(RFID actif)	Sélectionnez « Enable » (Activer) pour activer le module d'encodage RFID.
	Error Handling(Traitementerreurs)	Sélectionnez le mode de traitement des erreurs RFID.
		Overstrike(Surimpression)(Par défaut)	Chaque étiquette dont le traitement ne s'effectue pas correctement est imprimée avec le modele Overstrike(Surimpression), et l'imprimante retente l'impression sur une nouvelle étiquette jusqu'à ce que le nombre figurant dans Label Retry (Tentatives étiquettes) soit épuisé. Qu'un message d'erreur s'affiche ou que l'étiquette soit réimprimée dépend du paramètre Max Retry Error (Erreur tentative max).
		None (Aucun) Aucune action spécifique n'est effectué lorsqu'une étiquette ne peut pas être programmée.
		Stop (Arrêteter)	L'imprimante s'arrête et affiche le message d'erreur « RFID Error: Check Media » (Erreur RFID : vérifier le support). L'étiquette est rejetée et sa réimpression doit être initiaïè depuis l'hôte. Lorsque l'erreur est effacée, l'étiquette avec la mauvaise étiquette RFID s'avance jusqu'à ce que l'étiquette suivante soit en position d'être imprimée.
Éléments	Description
Control(Contrôle)
	Label Retryy(Tentativesétiquettes)	Spécifie le nombre d'essais que l'encodeur RFIDdevra tenter avant de déclarer un défaut. Cela peutindiquer un problème avec l'encodeur RFID, laconfiguration de l'imprimante, ou le stock d'étiquettes.
		Minimum 1
		Maximum 10 (Par défaut)
	Max Retryy Error(Erreur tentativemax.)	Détermine la présence d'erreur à partir du momentoule le nombre Label Retryy (Tentativesétiquettes) estdépasse.
	EPC Write Ctrl(Ctrl écrite EPC)	Contrôle la façon dont l'imprimante encode le champEPC de l'étiquette RFID.
	Non-RFIDWarning(AvertissementNon-RFID)	Affiche un avertissement si l'imprimante recoit une tâche d'impression qui ne contient aucenecommande RFID alors qu'un support RFID estinstallé dans l'imprimante.
Tag Calibration(Étaconnageétiquette)	Ce sous-menu permet d'effectuer un étalonnage RFID. Lors de l'sinstallationd'une nouvelle étiquette dans l'imprimante, vousdezuez effectuerl'étaconnage de l'étiquette en question. L'étaconnage RFID déterminé le typede puce RFID, la puissance de lecture/éditure, la position deprogrammation, et la longueur du champ EPC/Utilisateur.
	Do RFID Calibrate(Effectuerl'étaconnageRFID)	Effectue l'étaconnage RFID.Exécutez celui-ci à chaque fois que vous changezdetype d'étiquette RFID.
	Num Label forCalibration (Nb.Etiquette pourétalonnage)	Détermine le nombre d'étiquettes à utiliser pourl'étaconnage. Toutefois, cette valeur n'inclut pas lesétiquettes qui sont déplacées lors de la détction desespacements durant le processus d'étaconnage. Enfonction de la difficulté à étaconnier lesétiquettesinstallées, l'imprimante est susceptible d'utiliser unplus ou moins grand nombre d'étiquettes. En règlegénérale, cependant, plus le nombre d'étiquettesséléctionnées dans ce menu est important, plusgrand sera le nombre d'étiquettes utilisées dans la détermination du résultat de l'étaconnage.
		Minimum 3 (Par défaut)
		Maximum 7
	Test EPC Length(Longueur EPCtest)	Détermine la taille des données de l'EPC qui serontutilisées pour effectuer l'étaconnage RFID. Cettelongueur peut être accrue afin d'améliorer lapréciision de l'étaconnage RFID, mais elle ne doit pasetre augmentée d'une valeur supérieure à la longueurmaximale d'EPC que le type d'étiquette actuelle peutprénde en charge.
		Minimum 16
		Maximum 256
		Par défaut 96
Calibration Param (Param. étalonnage)	Contient les réglages utilisés pour un encodage optimal de l'étiquette. Ces paramètres peuvent être obtenus automatiquement via l'étalonnage RFID.
	Tag Position (Position étiquette)	Détermine le décalage de la position d'encodage de l'étiquette RFID actuellément installée par rapport au Haut de page.
	Write Power (Puissance écriture)	Spécifie le niveau de puissance d'écriture que devra utiliser l'encodeur RFID. Habituellesment, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 1
		Maximum 30
	Read Power (Puissance lecture)	Spécifie le niveau de puissance de lecture que devra utiliser l'encodeur RFID. Habituellesment, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 1
		Maximum 30
RFID Chip Param (Param. puce RFID)	Ces réglages seront à configurer le système lorsque des étiquettes RFID personnalisées sont nécessaires.
	USR Size (Taille USR)	Spécifie la taille en octets du bloc mémoire USR par rapport à la mémoire de l'étiquette RFID. Habituellesment, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 0 (Par défaut)
		Maximum 256
		Remarque Cette valeur est masquée si des étiquettes Higgs 3 sont détectées ; le menu Higgs 3 USR Len (Long USR Higgs 3) s'affiche à la place.
	USR Address (Adresse USR)	Spécifie l'emplacement de départ du bloc de mémoire USR par rapport à la mémoire de l'étiquette RFID. Habituellesment, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 0 (Par défaut)
		Maximum 32
	TID Size (Taille TID)	Indique la taille du bloc mémoire au sein de la mémoire de l'étiquette RFID qui contient l'ID étiquette. Habituellesment, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 0
		Maximum 12
		Par défaut 8
RFID Chip Param(Param. puceRFID)	Higgs 3USR Len(LongUSRHiggs 3)	Les étiquettes Higgs 3 différent des autres étiquettes RFID en ce sens que la taille de leur bloc mémoire n'est pas fixe.Afin d'accommoder des longueurs d'EPC supérieures à96 bits, Higgs 3 emprunte de la mémoire au bloc USR. Ce menu en lecture seule indique la taille en bits du bloc mémoire USR par rapport à la mémoire de l'étiquette RFID.
		Minimum 128Maximum 512 (Par défaut)
		RemarqueCe menu s'affiche uniquement si une étiquette Higgs 3est déetectée.
	Higgs 3EPC Len(LongEPCHiggs 3)	Les étiquettes Higgs 3 différent des autres étiquettes RFID en ce sens que la taille de leur bloc mémoire n'est pas fixe.Afin d'accommoder des longueurs d'EPC supérieures à96 bits, Higgs 3 emprunte de la mémoire au bloc USR. Cét élément de menu vous permet de sélectionner le nombre de bits dédiés au bloc EPC par rapport à la mémoire de l'étiquette RFID.
		Minimum 96Maximum 480Par défaut 96
		RemarqueCe menu s'affiche uniquement si une étiquette Higgs 3est déetectée.
	TagLength(Longétiquette)	Spécifie la taille en octets du bloc mémoire EPC par rapport à la mémoire de l'étiquette RFID. Cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 8Maximum 62Par défaut 12
		RemarqueCette valeur est masquée si des étiquettes Higgs 3 sont détectées ; le menu Higgs 3 EPC Len (Long EPC Higgs 3) s'affiche à la place.
	EPCAddress(AdresseEPC)	Spécifie l'emplacement de départ du bloc de mémoire EPC par rapport à la mémoire de l'étiquette RFID.Habituèlement, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 0 (Par défaut)Maximum 32
RFID Chip Param (Param. puce RFID)	Block Size (Taille bloc)	Spécifie le nombre maximal d'octets écrits dans le bloc mémoire USR par rapport à la mémoire de l'étiquette RFID à la fois. Habituellement, cette valeur est définie automatiquement par le processus d'étalonnage RFID et ne doit pas être modifiée.
		Minimum 0
		Maximum 32
		Par défaut 8
Diagnostics	Ces réglages seront à effectuer des procédures de test qui vous aient à déterminer la précision du système RFID et à diagnostiquer celui-ci.
	Read Tag (Lire étiquette)	Lit l'étiquette à portée du coupleur RFID interne, envoie les données de l'étiquette au port de débogage et affiche celles-ci sur l'écran tactile. Cet élément est utilisé principalement dans le cadre de la vérification du développement, il contrôle que le système fonctionne.
		Remarque Ce paramètre ne place pas lui-même l'étiquette RFID sur le coupleur. Pour bénéficier d'une lecture précise, voirlez à positionner l'étiquette sur le coupleur.
	Read Tag & Eject (Lire étiquette & éject)	Ce paramètre fonctionne exactement de la même façon que l'élement Read Tag (Lire étiquette), mais, après que l'imprimante a lu l'étiquette, l'élement charge l'étiquette à destination du Haut de page suivant.
		Remarque Ce paramètre ne place pas lui-même l'étiquette RFID sur le coupleur. Pour bénéficier d'une lecture précise, voirlez à positionner l'étiquette sur le coupleur.
	Read USR (Lire USR)	Lit la banque de mémoire utilisateur de l'étiquette à portée du coupleur RFID interne, envoie les données de l'étiquette au port de débogage et affiche celles-ci sur l'écran tactile. Cet élément est utilisé principalement dans le cadre de la vérification du développement, il contrôle que le système fonctionne.
		Remarque Ce paramètre ne place pas lui-même l'étiquette RFID sur le coupleur.Pour bénéficier d'une lecture précise, voirlez à positionner l'étiquette sur le coupleur.

Éléments	Description
Diagnostics	Read TID(Lire TID)Lit le Tag ID (ID étiquette) depuis l'étiquette à portée ducoupleur RFID interne et affiche la valeur lue dans le menuTag ID (ID étiquette).RemarqueCe paramètre ne place pas lui-même l'étiquette RFID sur le coupleur. Pour bénéficier d'une lecture précise,veillez à positionner l'étiquette sur le coupleur.
	Tag ID (IDétiquette) Affiche le premier Tag ID (ID étiquette) lu à partir de la mise sous tension, ou en cas d'utilisation du menu Read TID(Lire TID), le TID lu le plus réécément. Si aucune étiquette ne se trouve à portée du coupleur RFID interne, la mention « Unknown » (Inconnu) s'affiche sur l'écran tactile.
	Read PC(Lire CP)Lit le champ CP (Contrôle de Protocole) à partir de l'étiquette RFID à portée du coupleur RFID interne etaffiche la valeur lue dans le menu Tag PC (CP étiquette).RemarqueCe paramètre ne place pas lui-même l'étiquette RFID sur le coupleur. Pour bénéficier d'une lecture précise,veillez à positionner l'étiquette sur le coupleur.
	Tag PC(CPétiquette) Affiche le dernier champ CP (Contrôle de protocole) lu àpartir d'une étiquette RFID. Si aucune étiquette ne se trouve à portée du coupleur RFID interne, la mention « Unknown » (Inconnu) s'affiche sur l'écran tactile.
	Write EPCwith 1s(ÉcriteEPCavec 1)Écrit une série de « un » sur l'étiquette à portée ducoupleur RFID interne. Cet élément est utiliséprincipalément dans le cadre de la vérification du développement, il contrôle que le système fonctionne.RemarqueCe paramètre ne place pas lui-même l'étiquette RFID sur le coupleur. Veillez à positionner l'étiquette sur lecouplet afin de garantir la précision de l'écriture.
	Write EPCwith 2s(ÉcriteEPCavec 2)Écrit une série de chiffres « deux » sur l'étiquette à portée du coupleur RFID interne. Cet élément est utiliséprincipalément dans le cadre de la vérification du développement, il contrôle que le système fonctionne.RemarqueCe paramètre ne place pas lui-même l'étiquette RFID sur le coupleur. Veillez à positionner l'étiquette sur lecouplet afin de garantir la précision de l'écriture.

Élément	Description
Statistics(Statistiques)	Ces réglages sont généralement en lecture seule et permettent de recueillir et de communiquer des statistiques sur la manière dont le système RFID rend compte des tâches d'impression envoyées à l'imprimante.
	Tag Write Count (Nombre étiquettes écrites)	Affiche le nombre de tentatives d'écriture d'étiquettes depuis la première exécution de Clear Tag Stat (Effacer Statétiquettes).
	Tag Failed Count (Nombre étchecksétiquettes)	Affiche le nombre d'échecs d'étiquettes RFID depuis la的最后一 érection exécution de Clear Tag Stat (Effacer Statétiquettes).
	Tag Read Count (Nombre étiquetteslues)	Affiche le nombre d'étiquettes lues depuis la的最后一 érection exécution de Clear Tag Stat (Effacer Statétiquettes).
	Clear Tag Stat (Effacer Statétiquettes)	Efface les éléments de menu nombres de ce sous-menue.
	RFID Reader F/W(Micrologiciel lecteur RFID)	(Disponible pour les modèles TJ-4021TNR et TJ-4121TNR uniquement) Affiche la version du micrologiciel RFID installé sur l'encodeur.
	RFID Reader Hd/W(Matériel lecteur RFID)	(Disponible pour les modèles TJ-4021TNR et TJ-4121TNR uniquement) Affiche la version du matériel RFID installé sur l'encodeur.

7.4 Paramètres avances

Élément	Description
Langue	Spécifie la langue de l'écran tactile.
Information Imprimante	Vérifie le numéro de série de l'imprimante, la distance imprimée (pouces/m), le nombre d'étiquettes imprimées et le nombre de coupes.
Initialisation	Réinitialise les paramètres par défaut de l'imprimante.
Contraste écran	Ajuste la luminosité de l'écran tactile (les réglages varient de 0 à 100).
Calibration Ecran Tactile	Étalandne l'écran tactile.
Date & Heure	Ajuste la date et l'heure affichées sur l'écran tactile.
Securité	Définit le mot de passer pour verrouiller le menu ou les+favoris. Le mot de passer par défaut est 8888.
Cutter Type (Type cutter)	Définit le Cutter Type (Type cutter).
Niveau Bas Media	Définit le message d'advertisement de Niveau Bas Media.
Niveau Bas Ruban	Définit le message d'advertissement de Niveau Bas Ruban. Par exemple, si vous définisse la valeur sur 30 m, lorsque la capacité du ruban est inférieure à 30 m, l'icône s'affiche en rouge. TJ-4020TN/TJ-4120TN : 30 m (fixe) TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR : 10 m à 100 m (personnalisable)
Printer Head Maintain (Maintn Tête impression)	Vérifie les notifications de maintenance et d'état de la tête d'impression.
	Élément Description
	Alerte Active ou désactive l'advertissement de nettoyage de la tête d'impression. Si ce paramètre est activé et que la tête d'impression a atteint la limite de distance du paramètre, unVERTissement apparaît sur l'écran tactile pour vous rappeler de nettoyer la tête d'impression. Le paramètre par défaut est « Désactiver ».
	RAZ Compteur Réinitialise l'advertissement de distance de la tête d'impression après le nettoyage de celle-ci.
	Intervalle Définit la distance à partir de laquelle afficher l'advertissement de nettoyage de la tête d'impression. Vous doivent activer « TPH warning lock » (VerrouillageVERTISMENT TPH) pour utiliser cet élément. Le paramètre par défaut est 1 km.
Beep Touches	Active ou désactive la tonalité émise lorsque l'opérateur appuie sur un bouton.
Contactez nous	Affiche un code QR permettant d'accéder au Site internet Brother support à l'adresse support.brother.com à l'aide d'un apparéil mobile.

7.5 Gestionn. fichiers

Vérifiez la mémoire disponible de l'imprimante, affichez la liste des fichiers, supprimez les fichiers ou exécutez les fichiers qui sont enregistrés dans la DRAM/mémoire Flash/Card (Carte) de l'imprimante.

7.6 Fonctions de diagnostic

Élément	Description
Imprimer configuration	Imprime la configuration actuelle de l'imprimante. L'impression de la configuration contient un motif de test de la tête d'impression qui sert à vérifier la présence de points endommagés sur le composant chauffant de la tête d'impression.Pour plus d'informations, consultez la section 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.
Mode DUMP	Capture les données en provenance du port de communication et imprime les données reçues par l'imprimante. En mode Dump, les caractères sont tous imprimés sur deux colonnes. Les caractères de la colonne de gauche proviennent du système de l'imprimante, et ceux de la colonne de droite correspondant à leur représentation hexadécimale. Ce mode vous permet de vérifier et de déboguer le programme.Pour plus d'informations, consultez la section 6.1.2 Calibrage du capteur de marques noires/d'espacement, autotest et entrée en mode Dump.RemarqueLe mode Dump nécessite une largeur papier de 101,6 mm.
Tête d'Impression	Vérifie la présence de points visibles et contrôle la température de la tête d'impression.
Ecran	Vérifie l'état des couleurs de l'écran tactile.
Cellule	Contrôle l'état de lecture et l'intensité des capteurs.

Brother Printer Management Tool (BPM) est un outil intégré qui vous permet de :

• Verifier l'etat et les paramètres d'une imprimante
• Modifier les paramètres de l'imprimante
• Envoyer des commandes supplémentaires à une imprimante
• Télécharger des graphiques et des polices
• Creer une police bitmap d'imprimante
• Telecharger etMETtre à jour le micrologiciel
• Configurer le réseau sans fil (Wi-Fi)

À l'aide de cet outil, vous pouze également vérifier l'etat et les paramètres de votre imprimante pour corriger tout problème.

8.1 Demarrer BPM

Double-cliquez sur I'icone de BPM

pour démarrer le logiciel.

L'écran principal de BPM vous permet d'acceder aux options suivantes :

• Configuration imprimante
  Gestionn. fich.
• Outil commande
• Config RTC
• Fonction imprimante
  Gest. polices Bitmap

Pour plus d'informations, consultez le « Brother Printer Management Tool Quick Start Guide » (Guide de démarragerapidede l'outilde gestionde l'imprimanteBrother) sur la pageManuels de votre modèle à l'adresse support.brother.com.

8.2 Étalandnage automatique du capteur papier à l'aide de BPM

Utilisez BPM pour définir le type de capteur papier (capteur de marques noires ou d'espacement) et étalonnner le capteur sélectionné.

Capteur d'espacement	Capteur de marques noires

Le capteur d'espacement (capteur transmissif) detecte le début de l'étiquette et l'imprimante fait avancer cette-ci vers la bonne position.

Le capteur de marques noires (capteur reflectif) détecte la marque et l'imprimante fait avancer le support vers la bonne position.

1. Assurez-vous que le support est déjà installé et que la tête d'impression est fermée. (Voir la section 3.4 Chargement du support.)
2. Mettez l'imprimante sous tension.
3. Démarrez BPM.
4. Cliquez sur le bouton Fonction imprimante.
5. Cliquez sur le bouton Etalonner.
6. Sélectionnez le type de capteur de support et cliquez sur Étalonner.

(Disponible pour les modèles TJ-4021TNR et TJ-4121TNR uniquement)

9.1 Introduction

Lorsqu'elle imprime des étiquettes intelligentes intégrant la technologie EEPROM, l'imprimante peut, avant d'accepter certaines étiquettes RFID, être aménée à écrire et à vérifier celles-ci à plusieurs reprises. Ce traitement supplémentaire est susceptible d'entrainer une brève pause entre chaque impression d'étiquette, mais est nécessaire pour garantir une fiabilité et une qualité homogène.

Remarque

L'électricité statique peut endommager les étiquettes intelligentes. Avant de manipuler des étiquettes intelligentes, ouvre le capot du support de l'imprimante et touche une partie métallique non peinte pour décharger toute électricité statique que vous avez pu accumulator sur les mains.

Cette imprimante est équipée d'une fonction d'étalonnage automatique grâce à laquelle il n'est plus nécessaire de spécifier le positionnement exact de l'inlay ou de configurer les paramètres d'alimentation du RFID. Le programme d'étalonnage est compatible avec la plupart des inlays les plus utilisés avec les tailles d'étiquettes habituelles et fonctionnera également avec de nombreux autres inlays.

Pour des performances optimes :

• Centrez les inlays horizontally sur le support (dimension « C »). Un positionnement homogène, d'étiquette à étiquette, des inlays est plus important que leur proximité du centre.
• L'écartement correspond à la distance totale d'un inlay à l'autre (dimension « E »). Avec les étiquettes respectant l'écartement et les étiquettes avec un écartement inférieur à 25,4 mm, l'imprimante peut être aménée à exécuter un « Backfeed » pendant le processus d'encodage et d'impression, ralentissant ainsi le débit de l'imprimante. Pour éviter cela, cet écartement doit être supérieur à 25,4 mm.
• Calculez l'inlay à partir du bord avant du support (dimension « L »), en respectant la distance d'étiquette à étiquette. Pour éviter un évientuel « Backfeed » sur les étiquettes de plus de 25,4 mm, cette distance doit être supérieure à 12,7 mm.

IMPORTANT

Avant d'acheter de grandes quantités, veillez à systématiquement tester le support RFID sur votre imprimante.

9.2 Étalandnage RFID

Les modèles TJ-4021TNR et TJ-4121TNR ont une antennne RFID à position fixe montée sur la fente de sortie du support, et prennant en charge divers types d'étiquettes.

1. Chargez le support RFID sur la broche d'alimentation enétiquettes.
2. Ouvrez la tete d'impression et le capot de découpe RFID. Passez le support à travers l'étouffoir, le capteur papier et le guide d'étiquettes avant pour installer le support.

1. Faites avancer le support RFID à travers la fente du capot de découpe.

1. Déplacez le capteur papier en ajustant le bouton de réglage de position du capteur papier. Assurez-vous que la position du capteur d'espacement ou de marques noires correspond à la position de l'espacement/de la marque noire sur le rouleau d'étiquettes.
2. Reglez le guide d'étiquettes avant pour fixer la position du support.
3. Fermez la tete d'impression et le capot de découpe RFID.

Remarque

Afin d'optimiser les résultats de l'étalonnage, effectuez l'étalonnage du support avant l'étalonnage RFID. Veillez à installer correctement le ruban ainsi que le rouleau d'étiquettes.

1. Effectuez l'étalonnage automatique du support :

2. Utilisation de l'écran tactile :

a. Chargez le support RFID dans l'imprimante.
b. (Transfert thermique uniquement) Chargez le ruban dans l'imprimante.
c. Appuyez sur l'icone Menu .
d. Appuyez sur I'icone Capteur
e. Appuyez sur Auto Calibration, Sélectionnez le type de support, puis appuyez sur l'icone pour lancer l'étalonnage du support.

Remarque

Pour plus d'informations, consultez la section 7.2 Paramétres du capteur.

- Utilisation de BPM :

a. Chargez le support RFID dans l'imprimante.
b. (Transfert thermique uniquement) Chargez le ruban dans l'imprimante.
c. Connectez le cable USB entre l'ordinateur et l'imprimante.
d. Démarrez BPM.
e. Sélectionnez l'imprimante dans la liste, puis cliquez sur le bouton Fonction imprimante.

f. Cliquez sur Etalonner.

g. Cliquez sur Configuration imprimante et vérifie que la hauteur et la largeur papier dans l'onglet FBPL sont définies correctement.

- Utilisation de la commande AUTODETECT :

Remarque

Pour plus d'informations, consultez la « FBPL Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

2. Démarrez l'étalonnage RFID.

- Utilisation de l'écran tactile :

Appuyez sur Menu Interface RFID Tag Calibration (Étalonnage étiquette) Do RFID Calibrate (Effectuer l'étalonnage RFID), puis appuyez sur l'icone

Remarque

Pour plus d'informations, consultez la section 7.3.4 Paramètres RFID (Radio-identification).

Remarque

Pour plus d'informations, consultez « FBPL Command Reference » (Référence des commandes FBPL) sur la page Manuels de votre modèle à l'adresse support.brother.com.

1. En fonction du type et de la longueur de l'étiquette, l'étalonnage peut prendre plusieurs minutes. À la fin de l'étalonnage, un écran vert ou rouge s'affiche. L'écran vert s'affiche lorsque l'étalonnage est réussi; le rouge dans le cas contraire.
2. Si l'étalonnage échoue, appuyez sur l'icone ou pour effacer l'erreur. Dans certains cas, l'erreur peut être due à une incompatibilité entre l'étiquette et le lecteur. L'étalonnage terminé, appuyez sur l'icone ou pour continuer et enregistrer les valeurs d'étalonnage RFID.

Remarque

Pour des informations, consultez la section 11.3 Messages d'erreur RFID.

10. Spécifications du produit

Écran
Écran tactile	(TJ-4021TN, TJ-4021TNR, TJ-4121TN, TJ-4121TNR) Écran tactile couleur 3,5"
LED	(TJ-4005DN, TJ-4010TN, TJ-4020TN, TJ-4120TN) 5 (4 voyants d'icône, 1 voyant d'alimentation) (TJ-4021TN, TJ-4021TNR, TJ-4121TN, TJ-4121TNR) 1 voyant d'alimentation (3 couleurs : vert, rouge, orange)
Impression
Méthode d'impression	TJ-4005DN : Thermique directe Autres modèles : Transfert thermique et thermique direct
Largeur d'impression maximale	(TJ-4005DN, TJ-4010TN, TJ-4020TN, TJ-4021TN, TJ-4021TNR) 107 mm (TJ-4120TN, TJ-4121TN, TJ-4121TNR) 105,7 mm
Longueur d'impression maximale	(TJ-4005DN, TJ-4010TN, TJ-4020TN, TJ-4021TN, TJ-4021TNR) 25 400 mm (TJ-4120TN, TJ-4121TN, TJ-4121TNR) 11 430 mm
Vitesse d'impression maximale	(TJ-4005DN, TJ-4010TN) 152,4 mm/seconde (TJ-4020TN, TJ-4021TN, TJ-4021TNR) 254 mm/seconde (TJ-4120TN, TJ-4121TN, TJ-4121TNR) 177,8 mm/seconde
Vitesse d'impression du Mode prédécolage des étiquettes	Jusqu'à 3 ips (à l'exception de la TJ-4021TNR et de la TJ-4121TNR)
Résolution d'impression	(TJ-4005DN, TJ-4010TN, TJ-4020TN, TJ-4021TN, TJ-4021TNR) 203 dpi (TJ-4120TN, TJ-4121TN, TJ-4121TNR) 300 dpi
Taille
Dimensions	(TJ-4005DN, TJ-4010TN, TJ-4020TN, TJ-4021TN, TJ-4120TN, TJ-4121TN) Environ 248 mm (L) × 436 mm (P) × 274 mm (H) (TJ-4021TNR, TJ-4121TNR) Environ 248 mm (L) × 443 mm (P) × 274 mm (H)
Poids	(TJ-4005DN, TJ-4010TN, TJ-4020TN, TJ-4120TN) Environ 9,2 kg (TJ-4021TN, TJ-4121TN) Environ 9,4 kg (TJ-4021TNR, TJ-4121TNR) Environ 9,9 kg
Interface
USB USB Ver. 2.0 (Haute vitesse) (Type B)
Série RS-232
LAN filaire	10/100 Mbit/s
Port USB hôte	Autonome : Clavier USB, scanner USB Stockage : Clé USB
Wi-Fi (en option) IEEE 802.11a/b/g/n	Ouvert, WEP ouvert, WPA-PSK/WPA2 (AES et TKIP) - 802.11i - WPA2-Enterprise : EAP-FAST, EAP-TTLS, EAP-TLS, PEAPv0
Environnement
Température	Utilisation : 0 °C à 40 °C Stockage : -40 °C à 60 °C
Humidité	Utilisation : 25 % à 85 % (sans condensation) Stockage : 10 % à 90 % (sans condensation)
Bloc d'alimentation
Bloc d'alimentation	Bloc d'alimentation à interrupteur universel interne • Entrée : 100 V à 240 V CA, 2,0 A, 50 Hz/60 Hz • Sortie : 24 V CC, 3,75 A, 90 W
Spécifications du papier
Type de support	Continu, pré-découpé, marques noires, pli, encoche, étiquette RFID (TJ-4021TNR, TJ-4121TNR)
Type d'enroulement Enroulement extérieur
Largeur du support	20 mm à 120 mm (mode Cutter : 114 mm max), 25,4 mm à 116 mm (RFID)
Épaissur de support	0,06 mm à 0,28 mm Jusqu'à 1,0 mm pour les étiquettes RFID sur métal (TJ-4021TNR, TJ-4121TNR)
Spécifications du papier
Diamètre extérieur du rouleau (maximum)	203,2 mm
Taille de noyau	25,4 mm à 76,2 mm
Capteur papier Espacement (transmissif), marque noire (réflectif)
Spécifications du ruban (à l'exception de la TJ-4005DN)
Largeur	450 m de long, diamètre externe max 81,3 mm
Taille de noyau	25,4 mm (encre recouverte à l'extérieur ou à l'intérieur) (TJ-4021TNR/TJ-4121TNR: extérieur enché)
Largeur du ruban	40 mm à 110 mm
Spécification RFID (TJ-4021TNR et TJ-4121TNR uniquement)
Protocole RF	UHF EPC global Class 1 Gen2/ISO 18000-6C
Fréquence de fonctionnement	International (902 MHz à 928 MHz) et UE (866 MHz à 868 MHz)
Écartement minimal	15,875 mm
Autres
Cutter	Option cutter type guillotine (Non remplaçable par l'utilisateur)\(^{1,2}\)
Séparateur d'étiquettes	Option séparateur d'étiquettes (Non remplaçable par l'utilisateur)\(^{1,2}\)
Codes-barres pris en charge	• Codes-barres 1D: Code 11 (USD-8), Code 39, Code 93, Code 128 avec sous-ensembles A/B/C, UPC-A, UPC-E, EAN-8, EAN-13, UPC et extensions EAN 2 ou 5 chiffres, GS1-128 (UCC/EAN-128), MSI, Plessey, POSTNET, Standard 2 sur 5 (IATA), Industrial 2 sur 5, Entrelacé 2 sur 5, ITF-14, EAN-14, LOGMARS, Codabar (NW-7), Planet, Telepen, Deutsche Post Identcode, Deutsche Post Leitcode, Datalogic 2 sur 5 (China Post) • Codes-barres 2D: CODABLOCK F, PDF417, Code 49, GS1 DataMatrix, MaxiCode, QR Code, TLC39, MicroPDF417, GS1 DataBar (RSS), Aztec Code
Commande de contrôle de l'imprimante	FBPL-EZD (Compatible avec FBPL II, EPL II, ZPL II, DPL)FBPL-EZS (Compatible avec FBPL II, EPL II, ZPL II, SBPL)
Policies intégrées	• Polices bitmap alphanumericiques 8 bits • Moteur de police Monotype Imaging® TrueType avec une police vectorielle CG Triumvirate Bold Condensed

1 Non compatibles avec les étiquettes RFID.
2 Seuls les revendeurs Brother sont autorisés à remplaçer des accessoires.

11. Dépistage des pannes

11.1 Problèmes courants

Ce chapitre explique comment résoudre les problèmes typiques que vous pourriez rencontres en utilisant l'imprimante. En cas de problème avec l'imprimante, vérifiez tout d'abord que vous avez correctement effectué les tâches suivantes.

Si vous rencontres encore des problèmes, contactez le service clientèle du fabricant du produit ou votre revendeur local.

Problème Cause possible Solution
Le voyant LED n'est pas allumé.	Le cordon d'alimentation est mal branché.	Assurez-vous que l'imprimante est bien branchée sur la prise électrique via le cordon d'alimentation.
	L'interrupteur est en position Arrêt.	Mettez l'imprimante sous tension.
Mémoire pleine (DRAM/Flash/Card (Carte)).	La mémoire DRAM/Flash/Card (Carte) de l'imprimante est pleine.	Supprimez les fichiers inutilisés de la mémoire DRAM/Flash/Card (Carte).
Mauvaise qualité d'impression.	Le ruban/support est mal charge.	Rechargez le ruban/support. (À l'exception de la TJ-4005DN)
	De la poussière ou de l'adhésif se trouve sur la tête d'impression.	Nettoyez la tête d'impression.
		Nettoyez le rouleau de platine.
	La densité d'impression est mal configurée.	Ajustez la densité d'impression et la vitesse d'impression.
	La tête d'impression est endommagée.	Exécutez l'autotest de l'imprimante et cherchez la présence de points manquants dans le modèle de test de la tête d'impression.
	Le ruban/support est incompatible.	Installez le bon ruban/support. (À l'exception de la TJ-4005DN)
	La tension de la tête d'impression n'est pas réglée correctement.	Utilisez le bouton de réglage de la tension de la tête d'impression pour régler la tension de la tête d'impression. (Voir la section 4. Améliorer la qualité d'impression.)
		Verrouillez la tête d'impression en place à l'aide du levier de libération.
Impression incomplète à gauche ou à droite de l'étiquette.	La taille d'étiquette n'est pas spécifiée correctement.	Vérifiez que la taille d'étiquette est bien configurée.
Étiquettes vides avec des lignes grises.	La tête d'impression est sale.	Nettoyez la tête d'impression.
	Le rouleau de platine est sale.	Nettoyez le rouleau de platine. (Voir la section 12. Maintenance.)
Impression irrégulière.	L'imprimante est en modeDump.	Allumez puis éteignez l'imprimante pourignorer le mode Dump. (Voir la section6.1.2 Calibrage du capteur de marquesnoires/d'espacement, autotest et entree en mode Dump.)
	La communication RS-232 de l'imprimante n'est pas réglee correctement.	Vérifiez que les paramètres RS-232 de l'imprimante sont régés correctement.Pour plus d'informations, consultez la section 7.3.1 Paramètres decommunication série.
Les étiquettes sont mal alimentées (déformées) lors de l'impression.	Le guide de support ne touche pas le bord du support.	Si l'étiquette se déplace vers le côte croit, déplacez le guide d'étiquettes avant vers la gauche.
		Si l'étiquette se déplace vers le côtegauche, déplacez le guide d'étiquettes avant vers la droite.
Les étiquettes sont ignorées lors de l'impression.	La taille d'étiquette n'est pas spécifiée correctement.	Vérifiez que la taille d'étiquette est bien configurée.
	La sensibilité du capteur n'est pas définie correctement.	Étalonnez le capteur d'espacementmanuellement ou automatiquement. (Voir la section 7.2 Paramètres du capteur.)
	Le capteur papier est sale.	Nettoyez le capteur de marquesnoires/d'espacement avec de l'aircomprimé ou un aspirateur.
Il y a des plis sur le ruban.(À l'exception de laTJ-4005DN)	La tension de la tête d'impression n'est pas réglee correctement.	Utilisez le bouton de réglage de la tension de la tête d'impression pour régler la tension de la tête d'impression. (Voir la section 4. Améliorer la qualité d'impression)
	Le ruban est mal installé.	Réinstalléz le ruban.Pour installer le rouleau de ruban, consultez la section 3.2 Charger le ruban(non disponible pour la TJ-4005DN).
	Le support est mal installé.	Réinstalléz le rouleau d'étiquettes.Pour installer le rouleau d'étiquettes, consultez la section 3.4 Chargement du support.
	La densité d'impression n'est pas configurée correctement.	Ajustez la densité d'impression pour améliorer la qualité d'impression.
	Le support n'avance pas correctement.	Assurez-vous que le guide d'étiquettesavant touche le bord des embouts deguidage de support.
L'heure RTC est incorrecte au redémarrage de l'imprimate.	La pile bouton s'est délogée.La pile bouton est vide.	Contactez le service clientèle du fabricantdu produit ou votre revendeur local.
Le côté gauche de la positiond'impression est incorrect.	La taille d'étiquette est mal configurée.	Définissez la bonne taille d'étiquette.
	Le paramètre D'écalage X estincorrect.	Réglez le paramètre D'écalage X. Pourplus d'informations, consultez7.1.1 Paramètres FBPL.
La position d'impression des petites étiquettes n'est pas correcte.	La sensibilité du capteur papier n'est pas définie correctement.	Étalonnez à nouveau la sensibilité du capteur.
	La taille d'étiquette est incorrecte.	Définissez les bonnes tailles d'étiquette et d'espacement.
	Le paramètre Décalage Y est incorrect.	Réglz le paramètre Décalage Y. Pour plus d'informations, consultez 7.1.1 Paramètres FBPL.
	Le paramètre de décalage vertical du pilote est incorrect.	Si vous utilisez le logiciel BarTender, réglez le Décalage vertical dans le pilote.
	Le support s'entoure autour du rouleau de platine.	L'étiquette adhésive se trouve sur le rouleau de platine.

11.2 Messages d'erreur de l'écran tactile

TJ-4021TN/TJ-4021TNR/TJ-4121TN/TJ-4121TNR

Lorsqu'une erreur se produit, l'écran tactile affiche le message d'erreur approprié.

Message d'erreur	Cause possible	Solution
Tête Ouverte	La tête d'impression est ouverte.	Fermez la tête d'impression.
Not Printing (Pas d'impression)	Le cable série ou USB n'est pas connecté correctement.	Rebranchez le cable série ou USB.
	L'appareil sans fil est peut-être mal connecté à l'imprimante.	Réinitialisez les paramètres sans fil de l'appareil et configurerz à nouveau ce dernier.
	Le cable série ou USB est peut-être endommagé.	Essayez un autre cable.
	Le port spécifique dans le pilote Windows n'est pas correct.	Spécifiez le bon port.
	La tête d'impression a peut-être besoin d'être nettoyée.	Nettoyez la tête d'impression.
	Le connecteur de harnais de la tête d'impression n'est peut-être pas connecté correctement à la tête d'impression.	Mettez l'imprimante hors tension et reconnectez le connecteur de harnais de la tête d'impression à la tête d'impression.
	Votre programme personnelisé ne contient peut-être pas les commandes requisés.	Assurez-vous que votre programme contienne la commande PRINT à la fin du fichier et un CRLF à la fin de chaque ligne de commande.
No print on the label (Pas d'impression sur l'étiquette)	Le ruban/support est mal charge.	Rechargez le ruban/support.
		Vérifiez que le ruban d'encre est place à la bonne position.
	Le ruban/support est incompatible.	Installez le bon ruban/support.
	La densité d'impression est mal configurée.	Réglez la densité d'impression.
Absence Ruban	Le ruban est terminé. Installez un nouveau rouleau de ruban. Pour installer un nouveau rouleau de ruban, consultez la section 3.2 Charger le ruban (non disponible pour la TJ-4005DN).
	Le ruban est mal installé.	Réinstallze le ruban. Pour installer le rouleau de ruban, consultez la section 3.2 Charger le ruban (non disponible pour la TJ-4005DN).
Absence Papier	Le rouleau d'étiquettes est terminé.	Installez un nouveau rouleau d'étiquettes. Pour installer un nouveau rouleau d'étiquettes, consultez la section 3.4 Chargement du support.
	L'étiquette est mal installée.	Réinstallze le rouleau d'étiquettes. Pour installer le rouleau d'étiquettes, consultez la section 3.4 Chargement du support.
	Le capteur de marques noires/d'espacement n'est pas étalandné.	Étalandnez le capteur de marques noires/d'espacement.
Bourrage Papier	Le capteur de marques noires/d'espacement n'est pas étalonné.	Étalonné le capteur de marques noires/d'espacement.
	La taille d'étiquette n'est pas définie correctement.	Définissez la taille d'étiquette correctement.
	Un bourrage papier s'est produit dans l'imprimante.	Retirez le papier bourré.
Prendre Étiquette	Le Mode Prédécol. est activé.	Retirez l'étiquette.

11.3 Messages d'erreur RFID

TJ-4021TNR, TJ-4121TNR

L'encodeur RFID est capable de détecter de nombreuses erreurs. Dansque celles-ci se produit, l'encodeur RFID alerte l'imprimante et l'écran tactile affiche le message d'erreur approprié.

Message d'erreur	Cause possible	Solution
RFID Is Disabled (RFID Désactivé)	La fonction RFID n'est pas activée.	Sélectionnez RFID > Control (Contrôle) > RFID Active (RFID actif) pour activer la fonction RFID.
Failure EPC Write Failed (Échec écriture EPC)	L'étiquette EPC n'a pas pu être écrite via Diagnostics > Write EPC with 1s (Écrite EPC avec 1) ou Write EPC with 2s (Écrite EPC avec 2).	L'étiquette est peut-être mal alignée. Exécutez la procédure Capteur > Auto Calibration pour vous assurer que l'étiquette se trouve bien en haut de la page.Sélectionnez RFID > Tag Calibration (Étalonnage éciquette) > Do RFID Calibrate (Effectuer l'étalonnage RFID).Utilisez des écrites intelligentes dont l'étiquette RFID est bien positionnée.L'étiquette RFID est peut-être défectuese. Essayez une autre éciquette.Assurez-vous que l'application n'envoie pas un nombre insuffisant ou trop important de chiffres vers l'étiquette RFID.
RFID Calibrate Write Tag Failed (Étalonner RFID Échec écriture écrique)	L'étalonnage de l'étiquette ne peut être effectué.	L'étiquette est peut-être mal alignée. Exécutez la procédure Capteur > Auto Calibration pour vous assurer que l'étiquette se trouve bien en haut de la page.Useissez des écrites intelligentes dont l'étiquette RFID est bien positionnée.L'étiquette RFID est peut-être défectueuse. Essayez une autre écique.
RFID ☐Disabled (RFID Désactivé)	La commande RFID est envoyée à l'imprimante alors que la fonction RFID est désactivée.	1. Sélectionnez RFID > Control (Contrôle) > RFID Active (RFID actif) pour activer la fonction RFID.2. Envoyez les commandes RFID.
NON-RFID DATA On RFID Tag (Données autres que RFID sur étiquette RFID)	Alors que l'options « Non-RFID Warning » (Avertissement Non-RFID) est « ON » (Activée) [RFID > Control (Contrôle) > Non-RFID Warning (Avertissement Non-RFID)], l'imprimante a reçu les données non-RFID.	Veillez à bien envoyer les commandes RFID à l'imprimante.
INVALID RFID DATA (Données RFID non valides)	Les données de l'étiquette RFID ne sont pas conformes aux paramètres.	Vérifiez les données d'étiquettes des commandes RFID.
INVALID RFID DATA LEN (Long données RFID non valides)	La longueur de l'étiquette (le paramètre de taile de la commande RFID) envoyée n'est pas conforme au paramètre.	Vérifiez la longueur des données des commandes RFID.
RFID TAG FAILD (Échec étiquette RFID)	Il n'est pas possible d'écrire sur l'étiquette.	L'étiquette est peut-être mal alignée. Exécutez la procédure Capteur > Auto Calibration pour vous assurer que l'étiquette se trouve bien en haut de la page.Sélectionnez RFID > Tag Calibration (Étalonnage étiquette) > Do RFID Calibrate (Effectuer l'étalonnage RFID).Utilisez des étiquettes intelligentes dont l'étiquette RFID est bien positionnée.L'étiquette RFID est peut-être défectueuse.Essayez une autre étiquette.Assurez-vous que l'application n'envoie pas un nombre insuffisant ou trop important de chiffres vers l'étiquette RFID.Vérifiez que les commandes RFID sont correctes.
RFID ERROR No Tag Found (Erreur RFID Aucune étiquette trouée)	L'étiquette ne peut pas être lue.	Vérifiez que les supports utilisés sont des étiquettes intelligentes dont l'étiquette RFID est bien positionnée.L'étiquette RFID est peut-être défectueuse.Essayez une autre étiquette.
Enlever Étiquette ou Absence Papier	L'étiquette est coincée à l'intérieur de l'appareil ou le format de papier n'est pas adapté.	Retirez soigneusement l'étiquette de manière à ne pas endommager l'imprimante.Vérifiez que les supports utilisés sont des étiquettes intelligentes sur lesquelles l'étiquette RFID est bien positionnée.Afin de réduire les vibrations de l'imprimante, positionnez celle-ci de manière à ce que les étiquettes imprimées puisent chuter sans entrave sur une surface dédiée à cet effetÉtalonnez le capteur de marques noires/d'espacement.Définissez la taille d'étiquette correctement.

Remarque

Si vous ne parvenez pas à écrire sur les étiquettes RFID :

• Vérifie que vous utilisez des étiquettes intelligentes dont l'étiquette RFID est bien positionné.
• L'étiquette RFID est peut-être défectueuse. Essayez une autre étiquette.
• Définissez la taille d'étiquette ajusté, puis étaisonnez l'étiquette RFID.
• Définissez la sensibilité du capteur correctement (avec l'écran tactile : Capteur > Gap/Bline Ref Rate (Taux Ref Écart/LignNoire)).
• Vérifiez la longueur des données des commandes RFID.

12. Maintenance

Nous vous conseillons de nettoyer régulièrement votre imprimante pour préserver ses performances.

Matériel de nettoyage recommandé :

Coton-tige
- Chiffon doux non pelucheux
- Aspirateur/Souffleuse
Air comprimé
Alcool isopropylique ou d'ethanol

Pièce de l'imprimante	Méthode de nettoyage Interva	Ile
Tête d'impression	1. Éteignez l'imprimante. 2. Laissez la tête d'impression refroidir au moins une minute. 3. Essuyez la tête d'impression avec un coton-tige humecté d'alcool isopropylique ou d'ethanol.	Nettoyez la tête d'impression lorsque vous changez de rouleau d'étiquettes.
	Surface de la tête Coton-tige d'impression Tête d'impression Surface de la tête d'impression
Rouleau de platine	1. Éteignez l'imprimante. 2. Tournez le rouleau de platine et essuyez-le soigneusement avec un chiffon doux non pelucheux ou un coton-tige humecté d'alcool isopropylique ou d'ethanol.	Nettoyez le rouleau de platine lorsque vous changez de rouleau d'étiquettes.
Barre de décollage	Essuyez avec un chiffon doux non pelucheux, humecté d'alcool isopropylique ou d'ethanol.	Au besoin.
Capteur	Utilisez de l'air comprimé ou un aspirateur.	Tous les mois.
Pièce de l'imprimante	Méthode de nettoyage IntervaIle
Extérieur	Essuyez l'extérieur de l'imprimante avec un chiffon doux non pelucheux, humecté d'eau.	Au besoin.
Intérieur	Utilisez une Brosse ou un aspirateur. Au besoin.

Remarque

• Ne touchez pas la tete d'impression. Si vous la touchez, nettoyez-la comme décrit ci-dessus.
• N'utilisez pas d'alcool Médical, car cela pourrait endommager la tête d'impression. Utilisez de l'alcool isopropylique ou d'éthanol conformément aux instructions de sécurité du fabricant, le cas échéant.
• Afin de conserver les performances, nous vous recommendons de nettoyer la tete d'impression et les capteurs chaque fois que vous installez un nouveau ruban.

IMPORTANT

Mettez au rebut en toute sécurité les imprimantes, composants et fournitures que vous ne prévoyez plus d'utiliser. Assurez-vous qu'il n'y a pas de bourrage papier dans l'imprimante, et détruirez le ruban de transfert thermique s'il a conservé des impressions visibles.

brother
