INV100U12 - Chargeur allume-cigare HQ - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chargeur allume-cigare HQ INV100U12, puissance de sortie 100W, entrée 12V, compatible avec la plupart des appareils électroniques.
Utilisation	Conçu pour charger des appareils électroniques via l'allume-cigare de votre véhicule, idéal pour les trajets en voiture.
Maintenance et réparation	Vérifiez régulièrement l'état du câble et des connecteurs, remplacez en cas de dommages visibles.
Sécurité	Équipé d'un fusible de protection contre les surcharges, ne pas utiliser avec des appareils dépassant la puissance nominale.
Informations générales	Compact et léger, facile à transporter, idéal pour les utilisateurs fréquents de dispositifs électroniques en voiture.

FOIRE AUX QUESTIONS - INV100U12 HQ

Le chargeur allume-cigare HQ INV100U12 ne fonctionne pas, que faire ?

Vérifiez d'abord que le chargeur est bien inséré dans la prise allume-cigare de votre véhicule. Assurez-vous également que la prise fonctionne en testant un autre appareil.

Le chargeur chauffe-t-il trop pendant l'utilisation ?

Il est normal que le chargeur chauffe légèrement pendant son utilisation. Cependant, si la chaleur est excessive, débranchez-le et contactez le service client.

Puis-je utiliser le chargeur HQ INV100U12 avec tous les appareils ?

Le chargeur est compatible avec la plupart des appareils utilisant une connexion USB. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Comment savoir si le chargeur est en train de charger mon appareil ?

La plupart des appareils afficheront un symbole de chargement sur leur écran. Vous pouvez également vérifier les LED du chargeur, si disponibles.

Le chargeur est tombé, est-ce qu'il est toujours utilisable ?

Inspectez le chargeur pour détecter tout dommage visible. Si le chargeur présente des fissures ou des composants détachés, il est recommandé de ne pas l'utiliser et de contacter le service client.

Y a-t-il une garantie pour le chargeur allume-cigare HQ INV100U12 ?

Oui, le chargeur est généralement livré avec une garantie de 2 ans. Veuillez vérifier votre reçu ou la documentation du produit pour plus de détails.

Puis-je charger plusieurs appareils en même temps avec ce chargeur ?

Oui, le HQ INV100U12 est conçu pour charger plusieurs appareils simultanément, tant que la puissance totale ne dépasse pas la capacité du chargeur.

Le chargeur est-il compatible avec les véhicules diesel et essence ?

Oui, le chargeur allume-cigare HQ INV100U12 est compatible avec tous les types de véhicules équipés d'une prise allume-cigare standard.

Que faire si le chargeur ne reconnaît pas mon appareil ?

Essayez d'utiliser un autre câble USB ou de tester votre appareil avec un autre chargeur. Si le problème persiste, le chargeur peut avoir un défaut.

Le chargeur est-il protégé contre les surcharges ?

Oui, le HQ INV100U12 est équipé d'une protection contre les surcharges pour garantir la sécurité de vos appareils pendant le chargement.

MODE D'EMPLOI INV100U12 HQ

Fonctionnement avec des ordinateurs, bloc-notes, radios, petits téléviseurs, magnétoscopes, lecteurs DVD, lampes, fax, etc.

Caractéristiques techniques version entrée 12V :

Courant de pleine charge d'entrée : 15A

Courant d'entrée en veille : <0,25A

Tension de sortie (c. a): 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko (-F: Broche terre)

Forme de la tension de sortie : Sinusoïde modifiée

Fréquence de sortie : 50 Hz

Puissance de sortie continue : 100W

Puissance de sortie (30 min): 150W

Puissance en crête de modulation : 200W

Rendement : >90%

Débit de tension USB: 5V cc

Courant de sortie USB: 500mA

Protection thermique : 60°C à 5°C

Refroidissement : Par convection d'air

Protection contre les surcharges : Oui

Protection haute tension entrée c. c : Oui

Protection court-circuit en sortie c. a : Oui

Protection polarité : Oui, par fusible

Fusible : 15A

Taille (∅xH): 170 x 65 mm

Poids : 390g

Caractéristiques techniques version entrée 24V

Courant de pleine charge d'entrée : 8A

Courant d'entrée en veille : <0,2A

Tension de sortie (c. a): 230V ±5%

Prise de sortie : 1x

Type de prise : Schuko (-F: Broche terre)

Forme de la tension de sortie : Sinusoïdale pure

Fréquence de sortie : 50 Hz

Puissance de sortie continue : 100W

Puissance de sortie (30 min): 150W

Puissance en crête de modulation : 200W

Rendement : >90%

Débit de tension USB: 5V cc

Courant de sortie USB: 500mA

Protection thermique : 60°C à 5°C

Refroidissement : Par convection d'air

Protection contre les surcharges : Oui

Protection haute tension entrée c. c : Oui

Protection court-circuit en sortie c. a : Oui

Protection polarité : Oui, par fusible

Fusible : 10A

Taille (∅xH): 170 x 65 mm

Poids : 390g

Instructions d'utilisation :

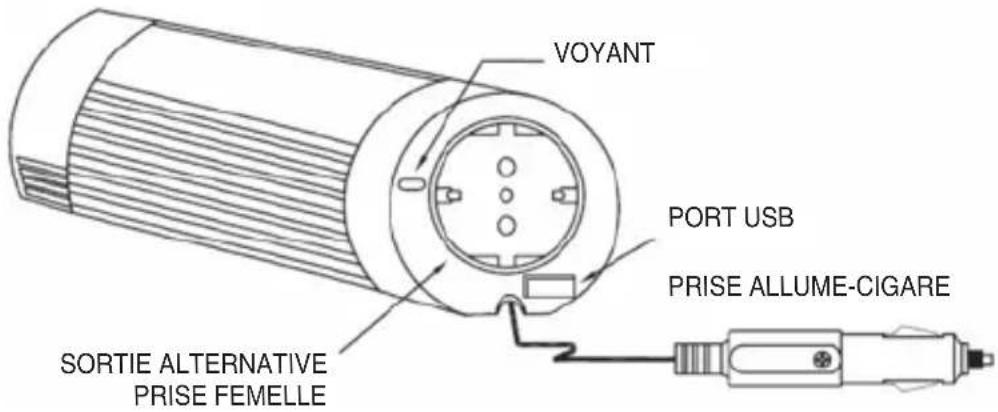

VOYANT PORT USB PRISE ALLUME-CIGARE SORTIE ALTERNATIVE PRISE FEMELLE

Lors d'une utilisation de longue durée, il est recommandé de laisser le moteur de la voiture tourner pour empêcher une décharge complète de la batterie. Quand l'alarme "batterie faible" se déclenche, démarrez le moteur de la voiture pour pouvoir poursuivre l'utilisation du convertisseur et des appareils qui y sont reliés.

Assurez-vous que la demande d'alimentation maximale des équipements branchés n'excède pas la puissance de sortie du convertisseur (100W en continu, 150W pour un maximum de 30 minutes)

1.

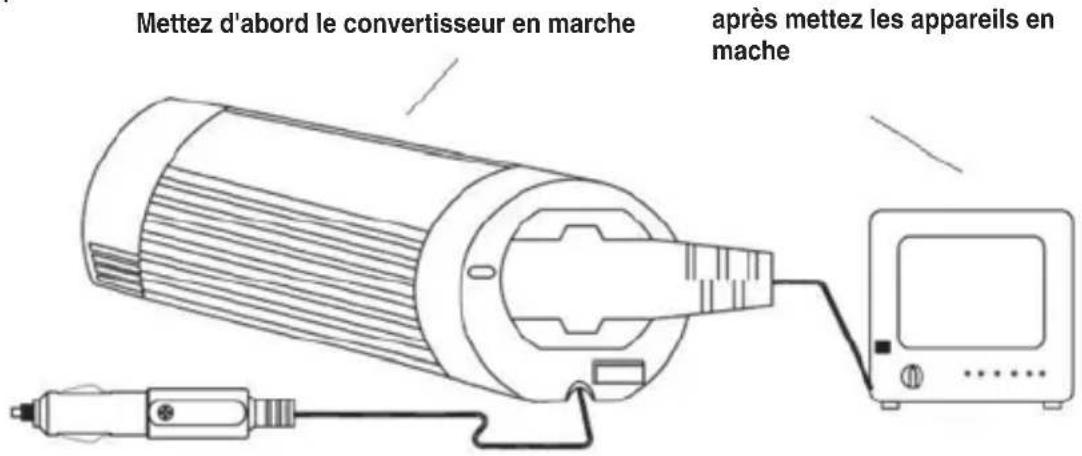

Mettez d'abord le convertisseur en marche après mettez les appareils en mache

Assurez-vous de toujours mettre d'abord le convertisseur sous tension avant d'allumer l'équipement qui y est raccordé.

1.

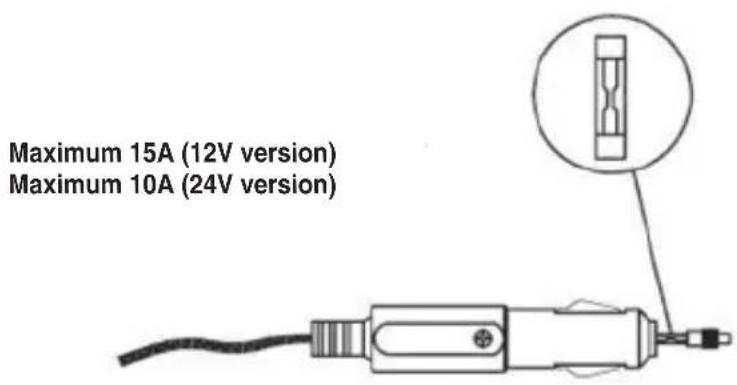

Si le convertisseur et le voyant d'alimentation ne fonctionnent pas, bien que l'appareil soit sous tension, contrôlez le fusible se trouvant dans la prise allume-cigare. Si le fusible est grillé, utilisez un fusible identique pour le remplacer.

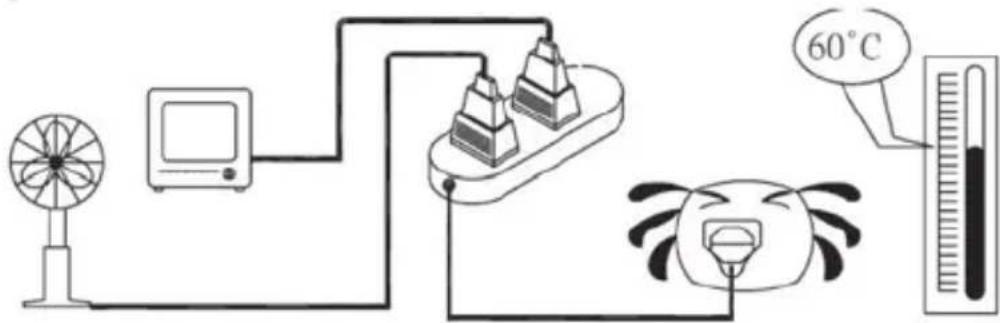

Dès que le nombre de watts du ou des appareils connectés dépasse la puissance nette du convertisseur ou que ce dernier fonctionne depuis longtemps et que sa température atteint 60°C, le circuit de protection arrête le convertisseur.

Voyant LCD :

- Pour une utilisation normale : Le voyant est vert

- Surcharge/ surchauffe : Le voyant est rouge et clignote

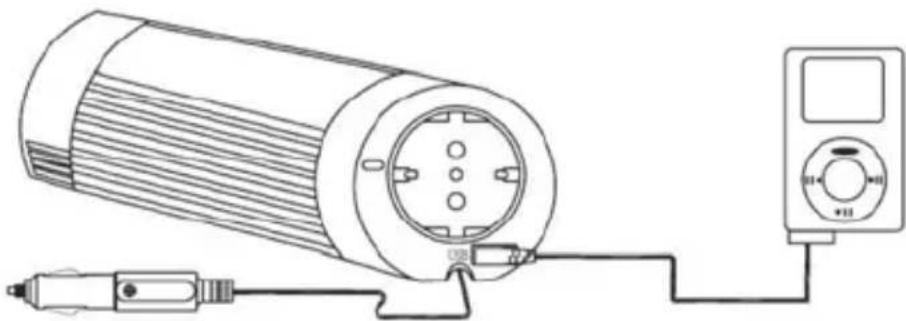

Le port USB intégré rend ce convertisseur extrêmement polyvalent, permettant de charger et d'alimenter des appareils USB!

Dépannage

Si le convertisseur ne fonctionne pas correctement, plusieurs causes peuvent en être la raison :

1) Mauvais contact

- Nettoyez entièrement les pièces de contact

2) Le convertisseur n'est pas alimenté

- Vérifiez le fusible de la voiture et remplacez-le si besoin est.

- Vérifiez le bon raccordement des câbles

3) Le fusible est grillé

- Le fusible se trouve dans la prise (allume-cigare) c. c. Remplacez-le par un fusible identique de même intensité.

4) Coupure de la sortie c. a due à une surcharge

- Assurez-vous que la charge continue des appareils raccordés ne dépasse pas 100 Watts

5) Coupure de la sortie c. a due à une surchauffe

- En cas de charges élevées pendant des périodes prolongées, le convertisseur coupe la sortie afin d'éviter toute détérioration due à une montée en température. Si ce cas se produit, procédez comme suit :

(A) Éteignez le convertisseur à l'aide de l'interrupteur.

(B) Diminuez la charge de la machine en débranchant par exemple certains des appareils ou patientez jusqu'à ce que le convertisseur ait refroidi.

(C) Rallumez le convertisseur à l'aide de l'interrupteur.

6) Coupure batterie faible

- Rechargez votre batterie et reprenez l'utilisation.

Attention!

Installez toujours le convertisseur dans un environnement :

1. Bien ventilé
2. Non exposé aux rayons directs du soleil ou à une source de chaleur
3. Hors de portée des enfants
4. Eloigné de sources d'eau, d'humidité, d'huile ou de graisse
5. Exempt de substances inflammables

Declaration de conformite

Nous,

Nedis B. V.

De Tweeling 28

Déclarons sous notre responsabilité que le produit;

Marque : HQ

Modèle : HQ-INV100U-12, HQ-INV100U-12F, HQ-INV100U-24, HQ-INV100U-24F

Description : Convertisseur de tension sinusoidale modifiée de 100W cc et ca avec port USB

est conforme aux normes suivantes :

e-Mark (72/245/CEE, 2006/28/CE): e13*72/245*2006/28*3948*00

CEM (98/336/CEE)

EN 61000-6-3:2001 / EN 61000-6-1:2001

DBT (73/23/CEE) :

EN 60950-1:2001, EN 61558-1:1997 +A1:1998

Conformément à cette réglementation ce produit peut être utilisé dans toute la Communauté Européenne ainsi que dans les pays membres de l'Association Européenne du Libre Échange.

Nedis BV n'est pas responsable de l'utilisation de ce produit hors des pays membres de la Communauté Européenne et de l'AELE.

's-Hertogenbosch, 17-08-2007

Mme. J. Gilad

Directeur des Achats

Attention

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème.

Entretien :

Nettoyez uniquement avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.

Copyright ©

HQ

HQ-INV100U-24(F)

100 WATT DC NAAR

AC GEMODIFICEERDE

SINUSGOLF INVERTER MET

USB UITGANG
