01877.120 - Pilote LED Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électronique pour lampes LED RGB 12-24 V SELV
Marque	Vimar
Modèle	01877.120
Dimensions (L x l x h)	224 mm x 60 mm x 36 mm
Tension nominale d’alimentation réseau	120 V~ 60 Hz
Tension nominale d’alimentation BUS	29 V
Tension de sortie	12-24 V = ±10% (sélectionnable par cavaliers)
Courant de sortie maximal total	1,7 A à 12 V ; 1 A à 24 V
Puissance max. de sortie	20 W (12 V) ; 24 W (24 V)
Fusible intégré	1 A à haut pouvoir de coupure
Fonctions principales	Allumage/extinction, réglage, changement de couleur absolue, validation de scénario, FADING SHOW, rampe, retard de désactivation, réglage tonalité/saturation/luminosité
Protections	Thermique (Auto-off réversible), court-circuit, surcharges
Température de fonctionnement	-5 °C à +45 °C (intérieur)
Température max. du boîtier (tc)	80 °C
Classe d’isolation	Classe II
Indice de protection	IP20
Consommation en veille	< 0,5 W
Raccordement primaire	Bornes L, N ; câbles 0,75-1,5 mm² rigides / 0,75-1 mm² flexibles
Raccordement secondaire	Bornes +, R-, G-, B- ; câbles 0,5-1,5 mm² rigides / 0,5-1 mm² flexibles
Raccordement BUS	Bornes +, -
Entretien et nettoyage	Débrancher l’alimentation avant nettoyage ; utiliser un chiffon sec, pas de liquides
Poids	Non spécifié

FOIRE AUX QUESTIONS - 01877.120 Vimar

Comment choisir la tension de sortie (12V ou 24V) ?

Utilisez les cavaliers (jumpers) situés sur le secondaire. Pour 12 V, placez les jumpers comme indiqué sur la figure ; pour 24 V, tournez-les vers le haut face au repère 24 V.

Quelle est la puissance maximale que peut délivrer le driver ?

La puissance maximale totale est de 20 W pour une sortie 12 V et de 24 W pour une sortie 24 V.

Comment raccorder un ruban LED RGB ?

Connectez le fil commun (+) à la borne +, et les fils R, G, B respectivement aux bornes R-, G-, B-. La polarité doit être respectée. Utilisez un câble de section adaptée (0,5-1,5 mm² rigide, 0,5-1 mm² flexible) et ne dépassez pas 10 m de longueur.

Que faire si le voyant rouge de configuration reste allumé ?

Le voyant rouge indique que le bouton CONF a été enfoncé. Pour configurer, appuyez brièvement sur CONF : la LED rouge s’allume, puis la centrale configure le bloc. Après la configuration, la LED s’éteint. Si elle reste allumée, vérifiez la connexion au bus et recommencez.

Quels sont les types de protections intégrées ?

Le driver intègre une protection thermique (auto-off réversible), une protection contre les courts-circuits et les surcharges.

Quelles sont les distances minimales à respecter autour du driver ?

Respectez une distance d’au moins 25 mm par rapport aux luminaires et 100 mm par rapport aux cloisons extérieures pour assurer une ventilation suffisante.

Puis-je utiliser ce driver avec des LED non RGB ?

Oui, il peut piloter des modules ou rubans LED 12-24 V monochromes, mais les sorties R, G, B devront être connectées à une seule couleur ou combinées. Consultez le schéma de configuration.

Comment effectuer l’entretien du driver ?

Débranchez toujours l’alimentation secteur avant tout nettoyage. Utilisez un chiffon sec pour nettoyer le boîtier. N’utilisez jamais de liquides ou de produits abrasifs.

Quel est le nombre maximum de drivers pouvant être installés sur un même disjoncteur ?

Avec un disjoncteur magnétothermique C10, maximum 7 drivers ; avec un C16, maximum 12 drivers.

Où puis-je trouver le schéma de connexion détaillé ?

Le schéma de connexion est fourni dans le manuel d’instructions du système By-me livré avec la centrale de commande. Vous pouvez aussi consulter les SI-Diagrams sur le site Vimar.

MODE D'EMPLOI 01877.120 Vimar

Alimentation électronique 120 V~ 60 Hz avec sortie multi-tensions pour lampes à LED RGB variables 12-24 V ~; réglable avec dispositifs By-me Sortie SELV

Caractéristiques

• Pour modules et rubans LED RGB SELV : 12-24 V • Tension nominale d'alimentation réseau : 120 V-60 Hz • Tension nominale d'alimentation BUS : 29 V
• Absorption à 120 V
• 220 mA (sortie 12 V == 20 W)
• 255 mA (sortie 24 V == 24 W)

• Absorption depuis le BUS 29 V : 10 mA

- Fusible à haut pouvoir de coupure 1 A intégré

- Bornes :

- 2 pour alimentation réseau (L phase, N neutre)

- 4 pour sortie module LED (+, R-, G-, B-)

- 2 pour bus TP (+, -)

- Fonctions réalisables :

- allumage, extinction et réglage

- changement de couleur absolue

- validation/mémorisation scénario

- fonctionnement FADING SHOW

- fonction « rampe »

- retard de désactivation et fonction « pré-avertissement »

- réglage tonalité/saturation/luminosité

- Température de fonctionnement : -5° C - +45° C (intérieur)

- Appareil de classe II

• Cavaliers pour sélectionner la tension de sortie

• Tension nominale de sortie : 12-24V = ± 10%

• Courant de sortie maximal total :

-1,7 A à 12 V =

-1 A à 24 V =

- Charge maximale totale :

- 20 W (sortie 12 V)

- 24 W (sortie 24 V —)

- PFC actif :

- Puissance maximale dissipée : 6 W à 12 - 24 V =

- Rendement η à 120 V~ :

• Consommation en veille : < 0,5 W

- Nombre max d'alimentations

- avec interrupteur magnétothermique C10 : maximum 7

- avec interrupteur magnétothermique C16 : maximum 12

- Alimentation à incorporer IP20 pour usage intérieur

- Isolation galvanique entre le primaire et le secondaire : 4 kVrms

- Alimentation réglable avec dispositifs By-me

- Longueur du câble pour les modules led : 10 m avec câbles section 1,5 mm ²

• Livré avec cache-bornes et serre-câbles

- Bornes d'entrée et de sortie opposées

• Section des câbles :

- Primaire : 0,75 mm ² - 1,5 mm ² (câbles rigides); 0,75 mm ² - 1 mm ² (câbles flexibles)

- Secondaire (terminaux LED RGB) : 0,5 mm ² - 1,5 mm ² (câbles rigides) ; 0,5 mm ² - 1 mm ² (câbles flexibles)

- Serre-câble sur primaire et secondaire pour diamètres de câble suivants :

- Primaire : min 4 mm - max 8 mm

- Secondaire : min 4 mm - max 8 mm

• Fixation de l'alimentation par vis

- Protections : thermique (Auto-off réversible), courts-circuit, surcharges

• Dimensions (l x l x h) : 224 mm x 60 mm x 36 mm

Pour l'installation et la configuration, VOIR le MANUEL d'instructions du système By-me JOINT à la centrale de commande.

- Blocs fonctionnels : 1; le bloc peut appartenir à 4 groupes maximum.

- Sélection du bloc fonctionnel (configuration) : pendant la création des centrales, indique qu'il faut appuyer sur le bouton des dispositifs (il est conseillé de configurer le dispositif une fois

la charge éteinte) :

- appuyer sur le bouton CONF, la led rouge s'allume;

- lorsque la led rouge est allumée, la centrale configure le bloc fonctionnel; à la fin de l'opération, la led rouge s'éteint.

Branchements

Exemple de branchement au bus By-me.

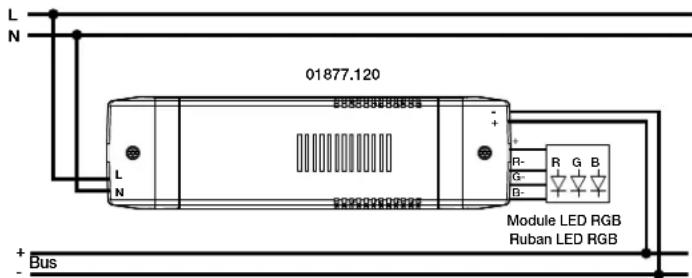

Fig. 1. Schéma des connexions d'alimentation 01877.120. Avant de brancher l'alimentation au réseau 120V~, sélectionner la tension nominale de sortie 12-24 V = à travers les jumpers se trouvant sur le secondaire (Fig. 2).

Fig. 2. Position des jumpers pour sélectionner la tension de sortie à 12 V —

Règles d'installation

Le circuit doit être réalisé conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Respecter les distances minimales à l'appareil pour conserver une ventilation suffisante.

L'appareil ne doit pas être exposé à des projections ou des éclaboussures.

Fig. 3. Distances minimales entre l'alimentation 01877.120 et les luminaires et/ou les cloisons extérieures.

Pour plus de détails sur les architectures possibles de l'installation, voir SI-Diagrams de connexion sur le site www.vimar.com -> Produits -> Catalogue produits et code de l'article.
