MODE D'EMPLOI 14549 Vimar
Apparéil de commande à trois boutons va-et-vient et actionneur variateur MAITRE 230 V~50 Hz pour lampes à incandescence 40-300 W, transformateurs électroniques 40-200 VA, ampoules CFL 10-120 W, ampoules LED 3-120 W, fusible de protection, à compléter avec des touches interchangeables 1 ou 2 modules - 3 modules.
Le disposif revoie un signal de synchronisation aux variateurs ESCLAVES (max 3) et commande directement la charge. Dispositif a utiliser comme 3 boutons simples ou un simple et un double, selon la touche selectionnee. Les boutons peuvent aussi être configurés indépendamment du pilotage du variateur ESCLAVE. On peut appuyer en haut ou en bas des boutons.
IMPORTANT : Toutes les lampes commandees par un meme variateur maître ou esclave doivent etre identiques. Toutes les charges commandees doivent etre certificees COMPATIBLES VARIATEUR par le fabricant. Verifier le type de gradation compatible sur l'emballage des lampes : LE (Leading Edge) ou TE (Trailing Edge). Sauf indication contraire, la lampe peut fonctionner selon les deux modalités (choix confié à l'installeur).
Gradation par coupure en début de phase LE Gradation par coupure en fin de phase TE


CARACTERISTIQUES.
Tension nominale d'alimentation BUS TP:29 V
Tension nominale d'alimentation reseau : 230 V~
Absorption du bus TP: 16 mA
- Touches à associer : 1 double et 1 simple ou 3 simples
- Bornes : S synchronisme, L phase, N neutre, ✦ charge, bus TP
Fusible a haut pouvoir de coupure F2, 5AH integre
- Fonctions pouvant être réalisées avec les touches :
- interrupteur On/Off
commande pour volets - commande pour variateur
-
activation de 2 scenarios.
-
Fonctions pouvant être réalisées avec le variateur :
- allumage, extinction et réglage
- changement de luminosité absolué
- validation/mémorisation scenario
- modalité « flash start »
- fonction = rampe
-retard de désactivation et fonction * pré averissement
-coupure de phase:LE/TE
Protection contre les courts-circuits à l'allumage
Protection thermique. - Fonction MAITRE : à condition de ne pas dépasser la puissance maximale commande par chaque variateur, un dispositif MAITRE peut gérer jusqu'à 3 variateurs ESCLAVES universels (art. 01871, 20137, 14137, 19137, 16604) pour une charge maximaile totale de 1800 W (VA) qui correspond à 500 W/VA maximum connectés à chacun des 3 variateurs ESCLAVES et 300 W au variateur maitre.
- Incompatible avec les centrales By-me 2 modules encastrables (20510, 16950, 14510).
| Charges commen-dées | LE TE | |
| 40 ÷ 300 W 40 ÷ 200 W | ||
| 10 ÷ 60 W (max 3 lampes) 10 ÷ | 120 W (max 6 lamps) | |
| 3 ÷ 60 W (max 3 lamps) 3 ÷ | 20 W (max 6 lamps) | |
| Transformateurs électroniques | 40 ÷ 100 W (max 1 transformateur type ①) | 40 ÷ 200 W (max 3 transformateurs type ②) |
CONFIGURATION.
POUR L'INSTALLATION ET LA CONFIGURATION, VOIR LE MANUEL D'INSTRUCTIONS DU SYSTÉME By-me JOINT À LA CENTRALE DE COMMANDE.
Exécuter la configuration sans les touches du dispositif pour pouvoir appuyer central de configuration.
- Blocs fonctionnels : 4 (3 boutons, 1 actionneur variateur) : chaque bloc apparartenir à 4 groupes maximum.
-
Sélection du bloc fonctionnel pendant la configuration :
-
appuyer sur le bouton de configuration et attendre 3 s pour selectionner le bloc fonctionnel du variauteur;
- appuyer sur le bouton de configuration puis sur une touche au besoin pour selectionner le bloc fonctionnel correspondant au bouton.
La configuration commence lorsque la led rouge s'allume et se termine lorsqu'elle s'eteint.
Tant que le dispositif n'est pas configuré, l'actionneur est commandé par la touche gauche.

VUE AVANT ET ARRIÈRE

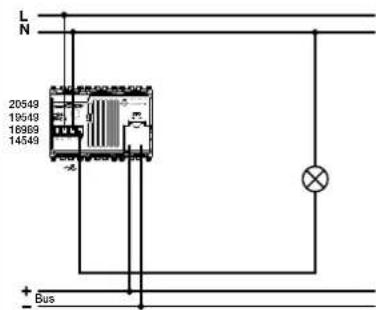

BRANCHEMENTS

Longue maximales des cables de liaison entre le varateur MATTRE universel et le varateur ESCAVE universal : 100 m
Connecter au moins la charge minimale nécessaire au variateur malre universal.
MAITRE ET ESCLAVE doivent etre configures selon le meme mode de fonctionnement.
Si le disposifit doit etre configure comme un bouton double et un simple, Il faudra :
- appuyer sur la touche gauche pour avoir le bouton double à gauche ;
- appuyer sur la touche centrale pour avoir le bouton double à droite
Il est conseilé de configurer le dispositif lorsque la charge est éteinte.
CONSIGNES D'INSTALLATION.
Le circuit doit être réalisé conformément aux dispositions qui regissant l'installation du matériel électrique en vigueur dans le pays concerné.
Toues les lampes reliées au maitre ou à l'esclave doivent être identiques.
N'est pas adapte à la commande de moteurs (par ex. agitateurs d'air, aspirateurs).
La puissance nominale ne doit jamaisetre dépassée.
En cas d'installation de 2 variateurs dans le même boitier, les charges comm cheque variateur doivent etre reduites de façon a ce que leur somme ne depasse pas la valeur maximaie commandable d'un seuil disposifot
- Les surcharges, arcs électriques et courts-circuits peuvent endomager immediablex guarateur. Enregistation, vérifier soigneusement le circuit et eliminer les risques exposés ci-dessus.
Le variateur depourvu de coupure mecanique sur le circuit principal n'assure pas l'isoation galva- riquieroudispeitif. Le circuit cote charge doit etre considere comme etant tous sous tension.
- Pour consulier les instructions, voir le manuel livre avec la centrale de commande.
Pour plus de détails sur les architectures possibles de l'installation, voir SI-Diagrams de connexion sur le site www.vimar.com ->Produits-> Catalogue produits et code de l'article.
