Type de produit	Lecteur de cartes transpondeur KNX
Marque	Vimar
Modèle	19457.TR.B
Catégorie	Interrupteur (contrôle d'accès)
Dimensions	3 modules (environ 52,5 mm de largeur, hauteur standard)
Alimentation BUS	29 V SELV via KNX
Alimentation auxiliaire	12-24 V ~ ± 20% SELV ou 12-24 V =
Consommation BUS	10 mA
Consommation auxiliaire	130 mA maxi (12-24 V =)
Entrées numériques	2 contacts NO ou NF sans potentiel (SELV)
Sorties relais	2 relais NO (24 V SELV 4 A cos 1 ; 24 V SELV 2 A cos 0,6)
Fréquence radio	13,553-13,567 MHz
Puissance RF transmise	< 60 dBμA/m
Température de fonctionnement	-5 °C à +45 °C (usage intérieur)
Indice de protection	IP20 (avec calotte IP55 pour extérieur)
Fonctions principales	Contrôle d'accès par carte transpondeur, gestion de 2 relais (serrure, éclairage), 2 entrées pour contacts ON/OFF, signalisation par 4 LEDs
Configuration	Via logiciel ETS (adresse physique, paramètres)
Tropicalisation	Oui (usage en environnements humides avec calotte IP55)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme à la directive 2014/53/UE. Circuits SELV uniquement. Contient des traces de plomb selon REACH.
Pièces détachées et réparabilité	Contacter le service après-vente Vimar. Aucune pièce détachée spécifiée.
Informations générales	Marque Vimar, gamme LINEA/EIKON/ARKÉ/IDEA/PLANA, modèle tropicalisé .TR. Utilisation intérieure principalement, extérieur sous calotte IP55.

FOIRE AUX QUESTIONS - 19457.TR.B Vimar

Comment alimenter le lecteur 19457.TR.B ?

L'appareil nécessite une alimentation via le bus KNX (29 V SELV) et une alimentation auxiliaire 12-24 V ~ ou = (SELV). Utilisez un transformateur dédié (type Vimar 16887) pour les charges connectées (serrures, lampes).

Que signifient les LEDs sur la façade ?

LED 1: Verte fixe = accès autorisé (3s), clignotante = tranche horaire invalide; Rouge fixe = accès refusé, clignotante = date périmée; Orange fixe = code circuit invalide, clignotante = jour semaine invalide; Rouge/verte clignotante = synchronisation horloge. LED 2: Rouge = ne pas déranger, clignotante = chambre occupée. LED 3: Orange = appel femme de chambre. LED 4: Verte = refaire la chambre.

Comment configurer le lecteur avec ETS ?

Utilisez le logiciel ETS pour attribuer l'adresse physique et paramétrer les entrées (NO/NF), les sorties relais (normales/temporisées), et les objets de communication. Appuyez sur le bouton de configuration au dos pour passer en mode programmation.

Puis-je installer l'appareil en extérieur ?

Le modèle tropicalisé (.TR) supporte l'humidité et le brouillard salin mais doit être protégé par une calotte IP55. Il ne peut pas être exposé directement au soleil ou à la pluie.

Quelle est la distance maximale pour les câbles d'entrée ?

La longueur du câble pour les entrées numériques (IN1, IN2) ne doit pas dépasser 30 mètres.

Comment réinitialiser le lecteur en cas d'erreur ?

Si une application ETS incorrecte est chargée, la LED rouge au dos clignote ainsi que les LEDs 2,3,4 en façade. Rechargez le bon logiciel ETS dans le dispositif via le bouton de configuration.

Puis-je personnaliser les symboles des LEDs ?

Oui, Vimar propose de personnaliser au laser les symboles sur la façade pour des applications non standard. Contactez le service client.

Quelle est la consommation électrique ?

Consommation sur le bus KNX : 10 mA. Consommation sur l'alimentation auxiliaire (12-24 V=) : 130 mA maxi.

Comment nettoyer le lecteur ?

Utilisez un chiffon doux et sec. Évitez tout produit chimique ou abrasif. Débranchez l'alimentation avant nettoyage.

Où trouver la déclaration de conformité ?

Le texte complet de la déclaration UE est disponible sur la fiche produit à l'adresse www.vimar.com.

MODE D'EMPLOI 19457.TR.B Vimar

Lecteur de cartes transpondeur pour installation à l'extérieur de la pièce, standard KNX, 2 sorties à relais NO 4 A 24 V~, 2 entrées, alimentation 12-24 V~ 50-60 Hz et 12-24 V d.c. (SELV) - 3 modules.

La carte à transpondeur permet au dispositif de contrôler les accès des locaux à l'extérieur desquels il est installé. Le lecteur à transpondeur possède deux relais qui commandent la serrure de la porte, l'éclairage de courtoise, etc. Le dispositif a également deux entrées permettant de connecter des appareils électriques de type ON/OFF (par exemple, surveillance de l'interrupteur gérant l'ouverture et la fermeture de la porte, contact magnétique signalant l'ouverture et la fermeture des fenêtres, alarme salle de bains, etc). Sur la façade du lecteur, quatre leds sont associées à une icône qui signale les états suivants.

• Accès (autorisé ou refusé)
• État client (chambre occupée ou ne pas déranger)
• État des appels (demande de secours salle de bains, appel femme de chambre, etc.)
• États des services (refaire la chambre, etc).

Le lecteur à transpondeur dialogue avec les autres composants KNX grâce à une interface spéciale.

Caractéristiques

Tension d'alimentation: - BUS : 29 V SELV - 12-24 V ≈ ± 20% SELV - Consommation - sur le bus: 10 mA - sur l'alimentation (à 12-24 V): 130 mA maxi - Bornes - bus TP - alimentation (12-24 V) - entrées numériques pour 2 contacts NO ou NF (sans potentiel, SELV) - sorties pour 2 relais NO (24 V SELV 4 A cos 1; 24 V SELV 2 A cos 0,6) - Plage de fréquence: 13,553-13,567 MHz • Puissance RF transmise: < 60 dBμA/m - Température de fonctionnement - 5 °C - + 45 °C (usage intérieur) - Cet appareil contient uniquement des circuits SELV qui doivent rester séparés des circuits à tension dangereuse

Fonctionnement.

La configuration du lecteur, de l'adresse physique, des paramètres (entrées contacts NO ou NF, sorties relais normales ou temporisées etc.) s'effectue via le logiciel ETS. Si une application ETS incorrecte a été téléchargée dans le lecteur à transpondeur, la led rouge au dos du dispositif se met à clignoter ainsi que les leds 2, 3 et 4 en façade (erreur "device type"). Pour rétablir la configuration désirée, charger le logiciel ETS correct dans le dispositif.

Pour lire la carte, la placer face au lecteur qui vérifie dans l'ordre suivant :

• le "code installation" (cohérence)
• le champ "date" (s'il est activé, il contrôle sa validité)
• le "mot de passe" (il contrôle tous les codes associés et validés comme le code client, le code service, les tranches horaires).

IMPORTANT: Les lecteurs de cartes transponder doivent être alimentés séparément de toutes les autres charges (serrures électriques, lampes, contacteurs, etc) en utilisant un transformateur 16887 qui leur est dédié dont les sorties ne seront utilisées que pour ces deux appareils.

Important: la longueur du câble pour le raccordement des entrées ne doit pas dépasser 30 m.

N. B. Pendant l'installation, prévoir des longueurs de câble suffisantes pour extraire le dispositif du boîtier encastré et accéder au bouton de configuration.

Pour l'alimentation 12-24 V, utiliser des alimentateurs 12/24 Vdc ou des transformateurs avec secondaire sous très basse tension de sécurité (SELV) pour service continu, ne pas utiliser de transformateur de tension pour sonnettes.

Règles d'installation.

L'installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

ATTENTION : Le lecteur tropicalisé (. TR) applique les mêmes consignes d'installation que le lecteur traditionnel (usage intérieur de -5 °C à +45 °C). Il ne peut pas être installé à l'extérieur où il serait exposé à la lumière directe du soleil ou à la pluie (y compris s'il est protégé par une calotte étanche IP55) mais peut être exposé à l'humidité et au brouillard salin à condition de le protéger avec la calotte IP55.

• Verte fixe : "Accès autorisé" (la led reste éclairée 3 s)
• Verte clignotante : la tranche horaire n'est pas valide (la led clignote 3 s)
• Rouge fixe : "Accès refusé" (la led reste allumée 3 s)
• Rouge clignotante : la date de péremption n'est pas valide
• Orange fixe : le code du circuit n'est pas valide
• Orange clignotante : le jour de la semaine n'est pas valide
• Rouge/verte clignotante : synchronise l'horloge interne du dispositif.

• 2:

• Rouge : "Ne pas déranger".
• Rouge clignotante : "Chambre occupée" • 3 : orange - "Appel femme de chambre" • 4 : verte - "Refaire la chambre".

Remarque.

La signification des LEDs dépend des objets de communication configurés par le lecteur avec le logiciel ETS et de leurs fonctions. Dans les applications où la configuration des fonctions et de la signalisation du dispositif ne sont pas standard, le client peut demander à Vimar de personnaliser au laser les symboles sur la façade du lecteur.

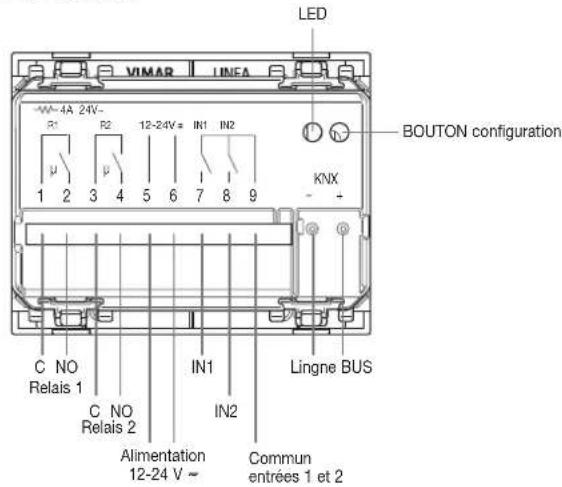

Vue de l'arrière.

- BOUTON de configuration: touche de commutation entre le mode normal, le mode programmation et le relevé de l'adresse physique.

- LED éteinte: "fonctionnement normal".

- LED rouge: "mode adressage" (la LED s'éteint automatiquement après la programmation de l'adresse physique).

Vimar S. p. A. déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse Internet suivante: www.vimar.com.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, à 01 il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Autrement dit, de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée permet pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement, la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.
