GEWAS 191 AN - Système d'alarme Greisinger - Notice d'utilisation et mode d'emploi gratuit

Marque	Greisinger
Modèle	GEWAS 191 AN
Type de produit	Détecteur de fuites d'eau avec vanne d'arrêt automatique
Alimentation de la centrale	220-240 V / 50-60 Hz
Consommation	3 W
Courant d'enclenchement max	16 A (charge ohmique)
Pression de fonctionnement max de la vanne	6 bars
Type de vanne	Servocommandée (différence de pression >0,5 bar)
Dimensions de la centrale	126 x 79 x 54 mm
Dimensions de la vanne électromagnétique	82 x 52 x 41 mm
Contenu de l'emballage	Centrale, détecteur d'eau GWF-1S, vanne GMV 191 12 VDC, douille d'assemblage, anneau d'étanchéité
Fonction principale	Détection de fuites d'eau (film >0,5 mm) avec alarme sonore et coupure automatique de l'eau
Alarme	Signal sonore activé par détection d'eau ; arrêt en débranchant la centrale
Entretien et nettoyage	Nettoyer régulièrement le filtre de la vanne électromagnétique ; test mensuel en court-circuitant les bornes du détecteur
Sécurité	Ne pas utiliser dans les salles humides ; conforme VDE 0100
Pièces détachées disponibles	Dérivateur GAZ-1, détecteur d'eau GWF-1S, vanne électromagnétique GMV 191
Réparabilité	Confier au fabricant pour réparation et entretien
Informations générales	Notice en français, 6 pages ; classe de protection II (double isolation)

FOIRE AUX QUESTIONS - GEWAS 191 AN Greisinger

Comment installer la vanne électromagnétique ?

Bloquez l'accès à l'eau. Dévissez la douille d'assemblage, vissez la vanne sur la conduite d'eau avec la douille, puis testez l'étanchéité. Fixez le tuyau d'arrosage à la sortie en utilisant l'anneau d'étanchéité.

Où placer le détecteur d'eau ?

Placez le détecteur à l'endroit où une fuite est susceptible de se produire (par exemple près d'un lave-linge, chauffe-eau). Fixez-le solidement et branchez-le à la centrale.

Que faire en cas de fausse alarme ?

Débranchez la centrale, attendez 5 secondes et rebranchez-la. Vérifiez que le détecteur n'est pas humide ou que ses bornes ne sont pas en court-circuit par un objet métallique.

Comment tester le bon fonctionnement de l'appareil ?

Une fois par mois, court-circuitez les deux bornes du détecteur avec un objet métallique. L'alarme doit retentir et la vanne doit émettre un 'clac' audible. Débranchez puis rebranchez après 5 secondes pour réinitialiser.

La vanne ne s'ouvre pas après une coupure de courant, que faire ?

Débranchez la centrale, attendez 5 secondes et rebranchez-la. La vanne devrait s'ouvrir. Si le problème persiste, vérifiez que la pression d'eau est suffisante (>0,5 bar).

Puis-je utiliser cet appareil dans une salle de bain ?

Non, l'appareil ne doit pas être utilisé dans des salles humides. Respectez la classe de protection VDE 0100 et installez-le dans un endroit sec.

Comment nettoyer le filtre de la vanne électromagnétique ?

Coupez l'arrivée d'eau, démontez la vanne, retirez le filtre et nettoyez-le à l'eau claire. Remontez le tout et vérifiez l'étanchéité.

Que faire si le détecteur d'eau est défectueux ?

Vous pouvez commander un détecteur de rechange (réf. GWF-1S) ou contacter le fabricant pour une réparation.

Puis-je brancher plusieurs détecteurs sur une même centrale ?

Oui, en utilisant le dérivateur GAZ-1 (accessoire en option). Cela permet de surveiller plusieurs zones.

L'alarme s'éteint-elle automatiquement ?

Non, l'alarme reste activée tant que la centrale est sous tension et que le détecteur est humide. Pour l'arrêter, débranchez la centrale, séchez le détecteur, puis rebranchez après 5 secondes.

MODE D'EMPLOI GEWAS 191 AN Greisinger

Détecteur de fuites d'eau

Code : 0752 371

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-02/CE

Conrad sur INTERNET

www.conrad.fr

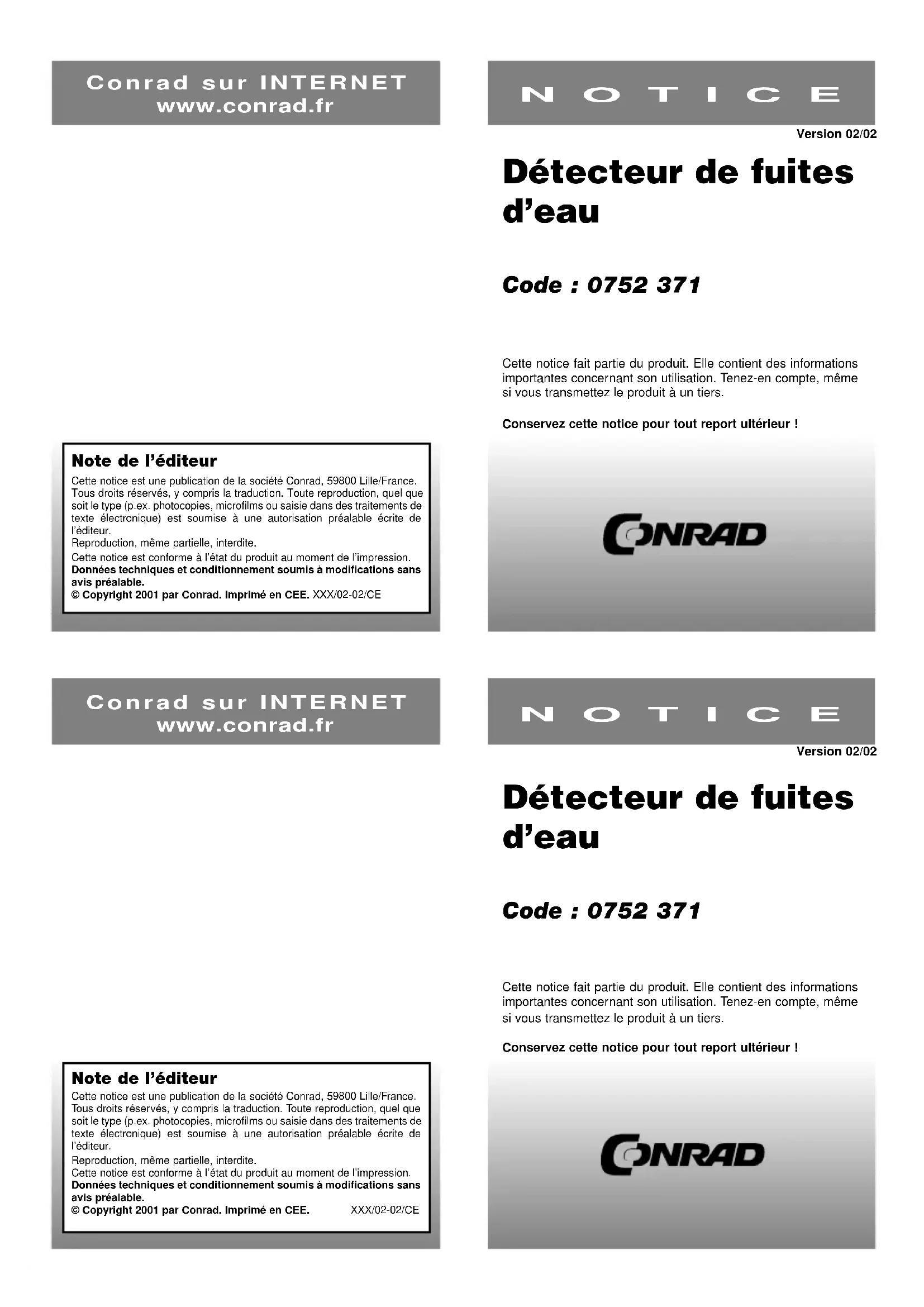

NOTICE

Version 02/02

Détecteur de fuites d'eau

Code : 0752 371

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable.

© Copyright 2001 par Conrad. Imprimé en CEE. XXX/02-02/CE

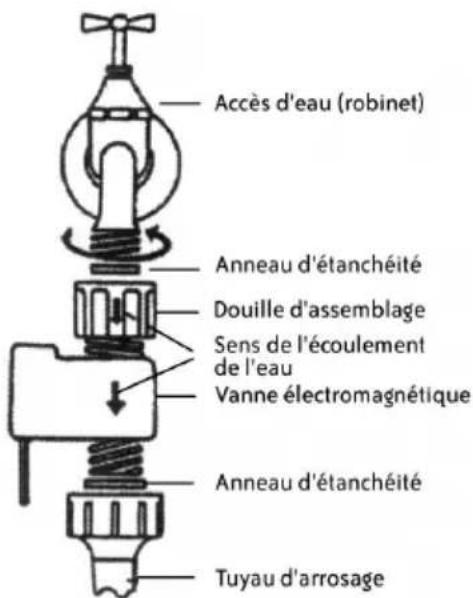

Installation et mise en service

Accès d'eau (robinet) Anneau d'étanchéité Douille d'assemblage Sens de l'écoulement de l'eau Vanne électromagnétique Anneau d'étanchéité Tuyau d'arrosage

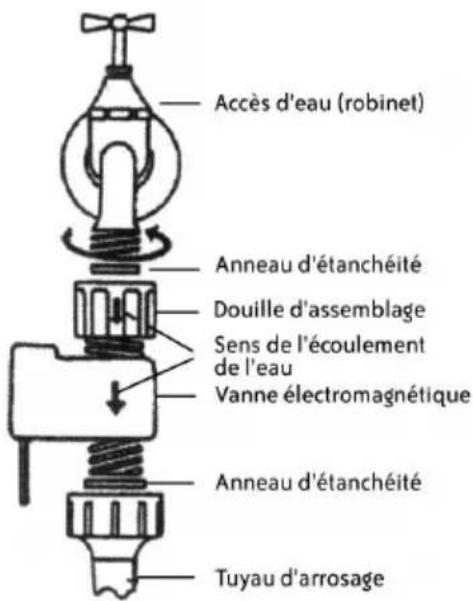

Installation et mise en service

Accès d'eau (robinet) Anneau d'étanchéité Douille d'assemblage Sens de l'écoulement de l'eau Vanne électromagnétique Anneau d'étanchéité Tuyau d'arrosage

Caractéristiques techniques

Alimentation :... 220/240 V 50/60 Hz (la centrale)

Consommation : 3 Watts environ

Courant d'enclenchement :

chement maximal :.. 16 A charge ohmique

Vanne électro-

Vanne électrique magnétique : Pression de fonctionnement maximale : 6 bars.

Servocommandé (différence de pression Entrée/Sortie > 0.5 bars.)

Dimensions : Centrale : 126 x 79 x 54

Vanne électromagnétique 82 x 52 x 41

EMV : Cet appareil a été contrôlé sur EMV en respectant les exigences de directives nationales et européennes en vigueur au sujet de la compatibilité électromagnétique (89/336 EWG).

Caractéristiques techniques

Alimentation :... 220/240 V 50/60 Hz (la centrale)

Consommation : 3 Watts environ

Courant d'enclenchement :

chement maximal :.. 16 A charge ohmique

Vanne électro-

Vanne électrique magnétique : Pression de fonctionnement maximale : 6 bars.

Servocommandé (différence de pression Entrée/Sortie > 0.5 bars.)

Dimensions : Centrale : 126 x 79 x 54

Vanne électromagnétique 82 x 52 x 41

EMV : Cet appareil a été contrôlé sur EMV en respectant les exigences de directives nationales et européennes en vigueur au sujet de la compatibilité électromagnétique (89/336 EWG).

Accessoires spéciaux ou de rechange

Dérivateur GAZ-1 Dans le cas où plusieurs détecteurs sont branchés

Détecteur d'eau GWF-1S Détecteur supplémentaire

Vanne électro-GMV 191 Vanne magnétique électromagnétique de rechange.

1. Installation de la vanne électromagnétique

- Bloquez l'accès à l'eau.

- Désvissez en tournant vers la gauche la douille d'assemblage se trouvant sur la vanne électromagnétique.

- Vissez en tournant vers la droite la vanne électromagnétique avec la douille d'assemblage sur la conduite d'eau. La vanne électromagnétique est alors automatiquement accolée au joint.

- Puis testez l'étanchéité en ouvrant le robinet d'eau.

Si vous remarquez une fuite, veuillez procéder à nouveau à l'installation décrite dans les points précédents et vissez la douille d'assemblage à la vanne électromagnétique.

- Vissez le tuyau d'arrosage à la sortie de la vanne électromagnétique (utilisez l'anneau d'étanchéité présent puis assurez-vous que les tuyaux aient leur propre joint !

Si vous êtes sûrs d'une installation correcte, il vous suffit de serrer fortement à la main la vanne électromagnétique. Pour obtenir une étanchéité optimale, il vous est conseillé de vérifier si le joint est

Accessoires spéciaux ou de rechange

Dérivateur GAZ-1 Dans le cas où plusieurs détecteurs sont branchés

Détecteur d'eau GWF-1S Détecteur supplémentaire

Vanne électro-GMV 191 Vanne magnétique électromagnétique de rechange.

1. Installation de la vanne électromagnétique

- Bloquez l'accès à l'eau.

- Désvissez en tournant vers la gauche la douille d'assemblage se trouvant sur la vanne électromagnétique.

- Vissez en tournant vers la droite la vanne électromagnétique avec la douille d'assemblage sur la conduite d'eau. La vanne électromagnétique est alors automatiquement accolée au joint.

- Puis testez l'étanchéité en ouvrant le robinet d'eau.

Si vous remarquez une fuite, veuillez procéder à nouveau à l'installation décrite dans les points précédents et vissez la douille d'assemblage à la vanne électromagnétique.

- Vissez le tuyau d'arrosage à la sortie de la vanne électromagnétique (utilisez l'anneau d'étanchéité présent puis assurez-vous que les tuyaux aient leur propre joint !

Si vous êtes sûrs d'une installation correcte, il vous suffit de serrer fortement à la main la vanne électromagnétique. Pour obtenir une étanchéité optimale, il vous est conseillé de vérifier si le joint est

bien serré et si toutes les surfaces étanches sont propres, si l'installation a été correctement effectuée : si la douille d'assemblage a été vissée de façon unilatérale. Le cas échéant, veuillez recommencer l'installation. Un serrage avec force (par exemple avec une clé), lors de l'étanchéité de la vanne électromagnétique, détériore le filet à gauche et à droite de la douille d'assemblage et ne supprime pas la cause d'erreurs.

Remarque au sujet de la mise en service

On ne peut ouvrir la vanne électromagnétique que si celle-ci est branchée à l'élément de commande et que si cet élément de commande est activé.

2. Installation de l'élément de commande (la centrale) et du détecteur de fuites d'eau.

Nous vous prions de lire impérativement les consignes d'installation et d'entretien avant la mise en service de cet appareil.

• Placez le détecteur d'eau à l'endroit voulu puis fixez-le.
• Branchez le détecteur d'eau et la vanne électromagnétique à l'élément de commande.
• Ouvrez le robinet d'eau de la vanne électromagnétique, au cas où ce n'est pas encore fait.

bien serré et si toutes les surfaces étanches sont propres, si l'installation a été correctement effectuée : si la douille d'assemblage a été vissée de façon unilatérale. Le cas échéant, veuillez recommencer l'installation. Un serrage avec force (par exemple avec une clé), lors de l'étanchéité de la vanne électromagnétique, détériore le filet à gauche et à droite de la douille d'assemblage et ne supprime pas la cause d'erreurs.

Remarque au sujet de la mise en service

On ne peut ouvrir la vanne électromagnétique que si celle-ci est branchée à l'élément de commande et que si cet élément de commande est activé.

2. Installation de l'élément de commande (la centrale) et du détecteur de fuites d'eau.

Nous vous prions de lire impérativement les consignes d'installation et d'entretien avant la mise en service de cet appareil.

• Placez le détecteur d'eau à l'endroit voulu puis fixez-le.
• Branchez le détecteur d'eau et la vanne électromagnétique à l'élément de commande.
• Ouvrez le robinet d'eau de la vanne électromagnétique, au cas où ce n'est pas encore fait.

1. Si vous jugez que l'appareil ne peut plus être alimenté sans danger, il convient de le mettre hors service et de prendre les mesures qui empêcheront une remise en service accidentelle ou involontaire. Il faut considérer qu'un fonctionnement normal n'est plus possible quand : • L'appareil présente des détériorations apparentes.
2. Après une longue période de stockage dans des conditions défavorables

Dans tous les cas, il est recommandé de déposer cet appareil chez le fabricant pour la réparation et l'entretien.

Description

1 Centrale GEWAS 191 1 Détecteur d'eau GWF-1S 1 Vanne électromagnétique GMV 191 12 VDC 1 Douille d'assemblage 1 Anneau d'étanchéité

1. Si vous jugez que l'appareil ne peut plus être alimenté sans danger, il convient de le mettre hors service et de prendre les mesures qui empêcheront une remise en service accidentelle ou involontaire. Il faut considérer qu'un fonctionnement normal n'est plus possible quand : • L'appareil présente des détériorations apparentes.
2. Après une longue période de stockage dans des conditions défavorables

Dans tous les cas, il est recommandé de déposer cet appareil chez le fabricant pour la réparation et l'entretien.

Description

1 Centrale GEWAS 191 1 Détecteur d'eau GWF-1S 1 Vanne électromagnétique GMV 191 12 VDC 1 Douille d'assemblage 1 Anneau d'étanchéité

1. Il faut manipuler l'appareil avec soin et conformément aux données techniques (ne pas fermer, ne pas ouvrir par des coups, etc).
2. Ne l'utilisez pas dans des salles humides !!!

Consignes de sécurité

Cet appareil a été construit et vérifié selon les consignes de sécurité pour les appareils électriques.

Pour ne pas compromettre cet état et permettre un fonctionnement optimal, il importe que l'utilisateur se conforme aux consignes de sécurité énoncées dans la présente notice.

1. La fonction optimale et la sécurité de la mise en service de l'appareil peuvent être garanties sous les conditions qui sont spécifiées dans le chapitre "caractéristiques techniques".
2. Respectez les consignes de sécurité pour les installations électriques, pour les installations à fortes et faibles intensités. De plus, cet appareil a été classé en classe de protection conformément à la norme VDE 0100.

1. Il faut manipuler l'appareil avec soin et conformément aux données techniques (ne pas fermer, ne pas ouvrir par des coups, etc).
2. Ne l'utilisez pas dans des salles humides !!!

Consignes de sécurité

Cet appareil a été construit et vérifié selon les consignes de sécurité pour les appareils électriques.

Pour ne pas compromettre cet état et permettre un fonctionnement optimal, il importe que l'utilisateur se conforme aux consignes de sécurité énoncées dans la présente notice.

1. La fonction optimale et la sécurité de la mise en service de l'appareil peuvent être garanties sous les conditions qui sont spécifiées dans le chapitre "caractéristiques techniques".
2. Respectez les consignes de sécurité pour les installations électriques, pour les installations à fortes et faibles intensités. De plus, cet appareil a été classé en classe de protection conformément à la norme VDE 0100.

- Branchez l'élément de commande à la prise de courant de sécurité.

L'appareil est désormais activé, la vanne électromagnétique est ouverte.

• Vérifiez l'étanchéité du branchement du tuyau à eau.
• Branchez l'appareil déconnecté du système d'alarme à la prise de l'élément de commande.

Fonctionnement

Si cet appareil détecte un film d'eau de plus de 0.5 mm, la centrale déclenche automatiquement un signal d'alarme et désactive la vanne électromagnétique.

Pour éteindre l'alarme, la centrale doit être débranchée. Avant de rebrancher, il est préférable d'attendre 5 secondes.

Le déclenchement de l'alarme est ensuite activé si le détecteur d'eau fonctionne.

Les mesures concernant l'alarme

• Pour éteindre la centrale, il suffit de la débrancher.
• Proposer des solutions aux problèmes.
• Les problèmes que vous pouvez rencontrer :

- Branchez l'élément de commande à la prise de courant de sécurité.

L'appareil est désormais activé, la vanne électromagnétique est ouverte.

• Vérifiez l'étanchéité du branchement du tuyau à eau.
• Branchez l'appareil déconnecté du système d'alarme à la prise de l'élément de commande.

Fonctionnement

Si cet appareil détecte un film d'eau de plus de 0.5 mm, la centrale déclenche automatiquement un signal d'alarme et désactive la vanne électromagnétique.

Pour éteindre l'alarme, la centrale doit être débranchée. Avant de rebrancher, il est préférable d'attendre 5 secondes.

Le déclenchement de l'alarme est ensuite activé si le détecteur d'eau fonctionne.

Les mesures concernant l'alarme

• Pour éteindre la centrale, il suffit de la débrancher.
• Proposer des solutions aux problèmes.
• Les problèmes que vous pouvez rencontrer :

• Le détecteur d'eau ne fonctionne plus ou il est défectueux.
• Les bornes du détecteur d'eau sont conductrices entre elles (par exemple par une pièce de métal).
• Un film d'eau à l'intérieur du détecteur.
• Rebranchez la centrale, en attendant 5 secondes.

Consignes d'utilisation et d'entretien

1. La vanne électromagnétique est servo-commandée, c'est-à-dire qu'à l'entrée comme à la sortie, celle-ci a une pression au moins de 0.5 bars qui doit être présente. Ceci est le cas quand le robinet d'eau est ouvert et que l'eau à la sortie de la vanne s'écoule librement. Si cette condition n'a pas lieu, la vanne ne peut pas s'ouvrir. Si cela se produit, il convient de résoudre le problème (activer l'entrée d'eau de cet appareil branché) : débranchez la centrale, attendez 5 secondes et rebranchez.
2. La vanne électromagnétique est en principe fermée sans courant. Pour garantir une étanchéité optimale, des corps étrangers (pierre, sable) doivent être enlevés de la conduite de la

• Le détecteur d'eau ne fonctionne plus ou il est défectueux.
• Les bornes du détecteur d'eau sont conductrices entre elles (par exemple par une pièce de métal).
• Un film d'eau à l'intérieur du détecteur.
• Rebranchez la centrale, en attendant 5 secondes.

Consignes d'utilisation et d'entretien

1. La vanne électromagnétique est servo-commandée, c'est-à-dire qu'à l'entrée comme à la sortie, celle-ci a une pression au moins de 0.5 bars qui doit être présente. Ceci est le cas quand le robinet d'eau est ouvert et que l'eau à la sortie de la vanne s'écoule librement. Si cette condition n'a pas lieu, la vanne ne peut pas s'ouvrir. Si cela se produit, il convient de résoudre le problème (activer l'entrée d'eau de cet appareil branché) : débranchez la centrale, attendez 5 secondes et rebranchez.
2. La vanne électromagnétique est en principe fermée sans courant. Pour garantir une étanchéité optimale, des corps étrangers (pierre, sable) doivent être enlevés de la conduite de la

vanne électromagnétique. Par conséquent, il convient de nettoyer de temps en temps le filtre de la vanne électromagnétique.

1. Après une courte panne de courant, il peut arriver que la vanne électromagnétique se ferme et ne se réouvre pas. Débranchez la centrale, et attendez 5 secondes environ, puis rebranchez la à nouveau. La vanne s'ouvre.
2. Pour un fonctionnement durable et optimale, il s'agit de vérifier la fonction dans certaines périodes comme sur des appareils de sécurité. De plus, il faut soumettre une fois par mois l'appareil au déclenchement de l'alarme en faisant court-circuiter les deux bornes du détecteur par un objet en métal. Débranchez l'appareil et rebranchez au bout de 5 secondes. La vanne électromagnétique doit émettre un "Klack" distinctement audible. Il est sûr que la vanne électromagnétique ne fonctionne pas lors de dépôts de calcaire ou de mauvaise manipulation.
3. La centrale ne peut pas être alimentée sans vanne électromagnétique !

vanne électromagnétique. Par conséquent, il convient de nettoyer de temps en temps le filtre de la vanne électromagnétique.

1. Après une courte panne de courant, il peut arriver que la vanne électromagnétique se ferme et ne se réouvre pas. Débranchez la centrale, et attendez 5 secondes environ, puis rebranchez la à nouveau. La vanne s'ouvre.
2. Pour un fonctionnement durable et optimal " distinctement audible. Il est sûr que la vanne électromagnétique ne fonctionne pas lors de dépôts de calcaire ou de mauvaise manipulation.
3. La centrale ne peut pas être alimentée sans vanne électromagnétique !
