PA1574 - Multimètre Tempo - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PA1574 Tempo au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Testeur de câble réseau RJ45 / multimètre de câble |
| Marque | Tempo |
| Modèle | PA1574 |
| Dimensions (unité principale) | Environ 120 x 70 x 30 mm |
| Poids (unité principale) | Environ 150 g |
| Alimentation | Pile 9V (type 6LR61) pour l’unité principale ; pile 9V pour l’unité distante |
| Fonctions principales | Test de continuité de câbles RJ45 (8 broches + blindage) ; détection des connexions bonnes, croisées, ouvertes ; test de câbles installés |
| Connecteurs | Prise RJ45 femelle sur chaque unité (principale et distante) |
| Indicateurs | LEDs pour chaque broche (1-8 et G) sur les deux unités |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants. |
| Sécurité | Ne pas utiliser sur des câbles sous tension. Débrancher toute source d’alimentation avant test. |
| Pièces détachées et réparabilité | Piles standard disponibles dans le commerce. Pas de pièces détachées spécifiques ; appareil non réparable par l’utilisateur. |
| Informations générales | Utilisé pour vérifier le câblage de réseaux Ethernet (T568A/T568B). Livré avec unité distante amovible. |
| Garantie | Garantie constructeur 2 ans (hors piles). |
FOIRE AUX QUESTIONS - PA1574 Tempo
Comment utiliser le testeur de câble PA1574 ?
Branchez le câble à tester dans la prise RJ45 de l'unité principale (Main Unit) et l'autre extrémité dans l'unité distante (Remote). Allumez l'appareil et observez les LED pour chaque broche.
Que signifie une LED qui ne s’allume pas sur une broche ?
Cela indique une connexion ouverte (open) sur cette broche. Vérifiez le câble ou les connecteurs.
Que signifie une LED qui s’allume sur une broche différente sur l’unité distante ?
Cela indique une connexion croisée (cross). Par exemple, si la broche 4 de l’unité principale correspond à la broche 6 de l’unité distante, les fils sont inversés.
Comment savoir si un câble est correctement câblé en T568B ?
Les LED doivent s’allumer dans l’ordre 1-8 et G (blindage) sur les deux unités si le câble est droit et correctement connecté (good connection).
Puis-je tester un câble déjà installé avec ce testeur ?
Oui, l'appareil permet de tester les câbles installés. Branchez l'unité principale à une extrémité et l'unité distante à l'autre extrémité du câble.
Quel type de pile utiliser ?
Utilisez une pile 9V (type 6LR61) pour chaque unité. Insérez-la en respectant la polarité.
Que faire si l’appareil ne s’allume pas ?
Vérifiez d’abord que la pile est correctement installée et qu’elle est chargée. Remplacez-la si nécessaire.
Puis-je tester des câbles autres que RJ45 ?
Ce modèle est conçu uniquement pour les câbles à 8 conducteurs avec connecteurs RJ45 (réseau Ethernet). Il ne convient pas aux câbles coaxiaux ou téléphoniques.
Comment nettoyer le testeur ?
Utilisez un chiffon doux et sec. N’utilisez pas de produits chimiques ou abrasifs. Veillez à ne pas introduire d’humidité dans les connecteurs.
Que faire si une LED reste allumée en permanence ?
Cela peut indiquer un court-circuit entre les broches. Débranchez le câble et vérifiez les connecteurs. Si le problème persiste, le testeur est peut-être défectueux.
Questions des utilisateurs sur PA1574 Tempo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice PA1574 - Tempo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PA1574 de la marque Tempo.

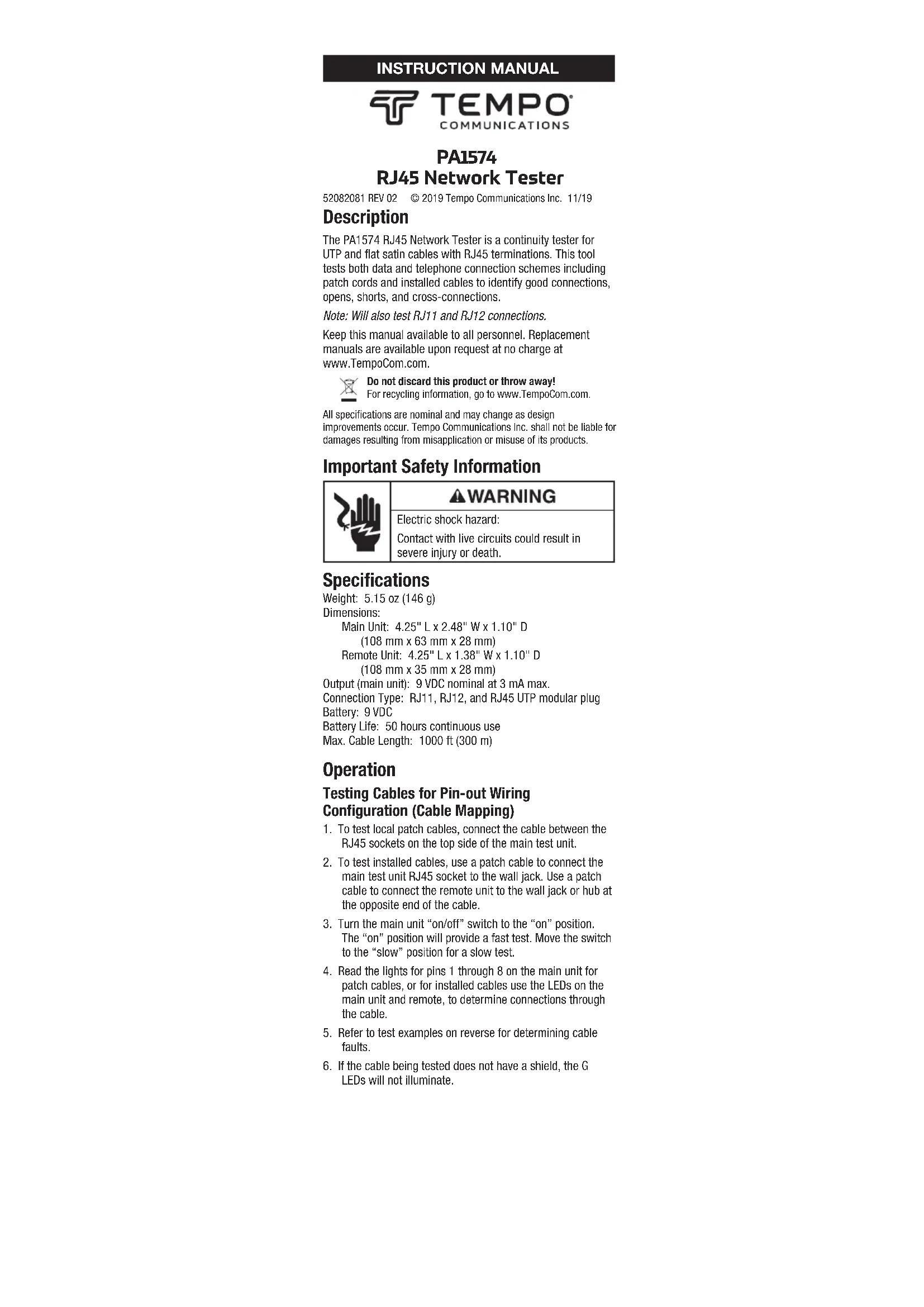

MODE D'EMPLOI PA1574 Tempo
Contrôle de câble de raccordement / contrôle de câble installé
| Good Connection – Pin 4-to-Pin 4Buena conexión – Clavija 4-a-clavija 4Bonne connexion – Broche 4 à broche 4 | Cross Connection – Pin 4-to-Pin 6Conexión cruzada – Clavija 4-a-clavija 6Inversion – Broche 4 à broche 6 | Open Connection – Pin 4Conexión abierta – Clavija 4Connexion ouverte – Broche 4 | A = Main Unit OutB = RemoteA = Salida de unidad principalB = Unidad remotaA = Appareil principal OutB = Appareil secondaire | |||
| A B A B A B | ||||||
| 1 | 1 | 1 | 1 | 1 | ||
| 2 | 2 | 2 | 2 | 2 | ||
| 3 | 3 | 3 | 3 | 3 | ||
| 4 | 4 | 4 | 4 | 4 | ||
| 5 | 5 | 5 | 5 | 5 | ||
| 6 | 6 | 6 | 6 | 6 | ||
| 7 | 7 | 7 | 7 | 7 | ||
| 8 | 8 | 8 | 8 | 8 | ||
| G | G | G | G | G | ||
