Type de produit	Hotte aspirante
Marque	GE
Modèle	UXADJB36PSS
Largeur	91,4 cm (36 pouces)
Hauteur (sans conduit)	15,2 cm (6 pouces)
Profondeur	45,7 cm (18 pouces)
Poids net	13,6 kg (30 lb)
Alimentation électrique	120 V, 60 Hz, 4,5 A
Débit d'air maximal	400 pi³/min (11,3 m³/min)
Type de ventilation	Évacuation extérieure ou recyclage
Moteur	Moteur de 400 CFM
Filtres	Filtres à graisse en aluminium lavables
Éclairage	2 lampes halogènes de 20 W chacune
Niveau sonore	Environ 6,5 sones (à vitesse élevée)
Commandes	Interrupteur à 3 vitesses + éclairage
Matériau	Acier inoxydable
Installation	Sous meuble ou murale
Entretien	Nettoyer les filtres tous les mois
Sécurité	Arrêt automatique en cas de surchauffe
Pièces détachées	Filtres, lampes, moteur disponibles
Réparabilité	Indice de réparabilité : 8,5/10

FOIRE AUX QUESTIONS - UXADJB36PSS GE

Comment installer la hotte GE UXADJB36PSS ?

L'installation doit être réalisée par un professionnel. La hotte se fixe au mur ou sous un meuble, avec un conduit d'évacuation vers l'extérieur. Suivez les instructions de la notice pour le positionnement et le raccordement électrique.

Quels sont les dimensions exactes de la hotte ?

La hotte mesure 91,4 cm de large, 45,7 cm de profondeur et 15,2 cm de hauteur (sans conduit).

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse en aluminium se nettoient au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les remettre.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un kit de charbon actif (vendu séparément). Cela permet de filtrer les odeurs sans évacuation extérieure.

Comment remplacer une lampe halogène ?

Débranchez la hotte, retirez le capot de la lampe, dévissez l'ampoule défectueuse et remplacez-la par une ampoule halogène de 20 W (type GU10 ou similaire).

Quel est le niveau sonore de cette hotte ?

Le niveau sonore est d'environ 6,5 sones à vitesse élevée, ce qui équivaut à un bruit de fond modéré.

La hotte est-elle livrée avec un dosseret ?

Non, le dosseret n'est pas inclus. Il existe un kit en option (réf. UXADJB36PSS) qui permet de combler l'espace entre la cuisinière et la hotte.

Comment régler la vitesse d'aspiration ?

La hotte dispose d'un interrupteur à 3 positions : faible, moyenne et élevée. Sélectionnez la vitesse selon l'intensité des vapeurs de cuisson.

Pourquoi la hotte ne fonctionne-t-elle pas ?

Vérifiez l'alimentation électrique, le fusible ou le disjoncteur. Assurez-vous que la hotte est correctement branchée et que les filtres ne sont pas obstrués.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées (filtres, lampes, moteur) sont disponibles chez les revendeurs agréés GE ou sur le site officiel. Utilisez le numéro de modèle UXADJB36PSS pour commander.

MODE D'EMPLOI UXADJB36PSS GE

Averagement

Afin d'éviter que les matériaux

inflammables ne prennent feu, la totalité de la surface du mur se trouvant au-dessus de la cuisinière doit être protégée par un dosseret ignifugé.

Avant de commencer

Lisez attentivement l'ensemble des consignes.

IMPORTANT — Conservez ces instructions pour l'inspecteur local. IMPORTANT — Respectez toutes les normes ainsi que les recommandations préconisées par les autorités compétentes. IMPORTANT — Retirez tout le matériel d'emballage et la documentation dans le four avant de raccorder les alimentations en gaz et électrique à la cuisinière. Remarque à l'attention de l'installateur — Assurez-vous de laisser ces instructions au consommateur. Note au consommateur — Gardez ces instructions avec votre manuel d'utilisation pour référence ultérieure. Ce dossier est conçu pour combler l'espace entre le haut de la cuisinière et le bas de la hotte, entre une hauteur maximale de 76 cm et 91 cm. Le poids maximal de portance de l'étagère est de 18 kg.

OUTILS et matériel nécessaires

Gants pour vous protéger des parties tranchantes Tournevis cruciforme 2 et T-15 Percez avec des forets 23 mm Support mural (3/32") et 35 mm (9/64")

Lunettes protectrices Niveau Crayon

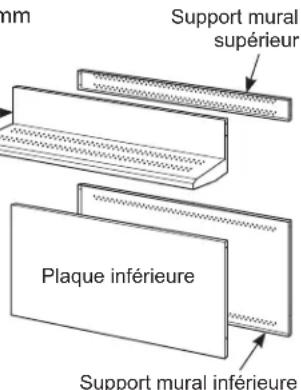

Ce kit comprend

Panneau de support mural Panneau mur inférieur Panneau supérieur avec étagère Plaque inférieure

OUTILS et matériel nécessaires (suite)

Sachet de matériel contenant

• 9 vis auto-taraudeuses à 6 lobes internes en acier inoxydable 15, no 8

Sachet de matériel

• 9 vis à tête cylindrique bombée no 2 pour bois no 10
• 3 vis à tête bombée no 2 en acier inoxydable no 10 (pour une méthode d'installation alternative)

Averagement

Les panneaux de support mural

doivent être correctement fixés au mur afin d'éviter toute blessure ou dommage matériel.

IMPORTANT : Ce dosseret est conçu pour couvrir le mur entre la partie supérieure de la cuisinière et la partie inférieure de la hotte. La hotte d'extraction doit être installée sur la table de cuisson ou de la cuisinière avant d'inclure le dosseret.

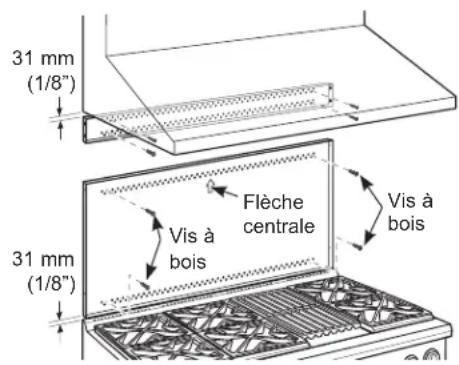

• Installez et ajustez la position de la table de cuisson/cuisinière conformément aux consignes d'installation. Retirez l'emballage du dosseret et le film protecteur. Localisez les poteaux muraux sur chaque côté. En l'absence de poteaux, utilisez juste des chevilles murales (non fournies). Utilisez un niveau pour tracer au crayon 2 lignes horizontales sur le mur, une à 1/8 sous la hotte d'extraction et l'autre à 1/8 au-dessus de la table de caisson/cuisinière. Cet espace de 1/8 fait que le panneau de recouvrement se superpose aux supports muraux. Fixez le panneau mural supérieur au mur à l'aide de 4 vis à bois, à travers les poteaux externes. Utilisez 4 vis à bois pour fixer support mural inférieur. La rainure centrale doit être placée en haut.

L'espace séparant le panneau de support du bas de celui du haut sera comblé par la plaque supérieure avec étagère.

Fixez le panneau supérieur au mur avec 4 vis à bois

Fixez le panneau inférieur au mur avec 4 vis à bois

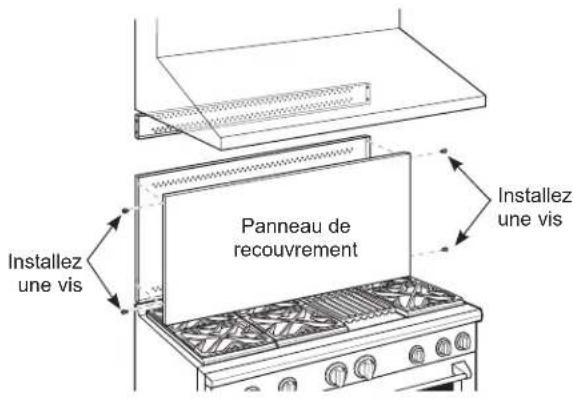

Installlez les panneaux de recouvrement

Optez pour la méthode alternative si l'accès latéral est bloqué.

• Maintenez la plaque inférieure sur le support tout en vissant une vis (fournie) de chaque côté. Placez la plaque supérieure avec l'étagère en place sur le support mural supérieur. Si vous pouvez accéder aux deux côtés, fixez le panneau avec deux vis sur chaque côté. Fixez la plaque supérieure avec l'étagère sur le support supérieur et fixez la plaque à l'aide de vis sur l'avant du panneau, sur les coins supérieur. Utilisez une vis par côté.

Installlez les panneaux de recouvrement (suite)

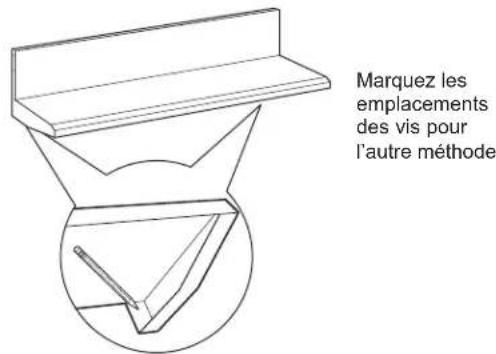

MÉTHODE ALTERNATIVE : En cas d'obstruction de l'accès latéral

Installez la plaque inférieure sur le support inférieur tout en vissant une vis de chaque côté. - Maintenez la plaque supérieure en place tout en marquant les emplacements des vis, juste en dessous de l'étagère de support et sur la plaque inférieure. Retirez l'étagère et percez un trou de 0,35 cm (9/64") de diamètre dans les emplacements tracés au crayon. Montez la plaque supérieure sur le support supérieur et fixez la plaque à l'aide de vis dans les trous percés sur chaque côté. Installez les vis à travers chaque coin supérieur.

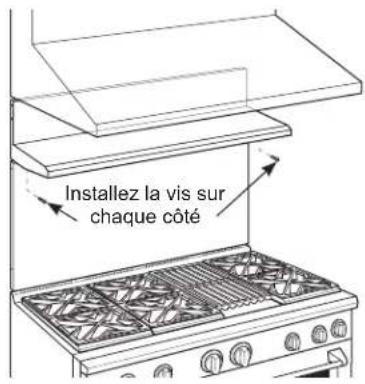

Installez la vis sur le coin supérieur de chaque côte

REMARQUE : lorsque vous procédez aux installations abordées dans ce manuel, il est fortement recommandé de porter des lunettes de sécurité.

REMARQUE: la philosophie fait la part belle à l'innovation. C'est pourquoi les matériaux, les caractéristiques et l'apparence extérieure peuvent faire l'objet de modifications sans préavis.
