| Type de produit | Haut-parleur encastrable (caisson de graves) |
| Marque | MTX Audio |
| Modèle | Blueprint CT620W |
| Utilisation | Caisson de graves pour système audio ou cinéma-maison |
| Haut-parleur de graves | 6,5 pouces (estimation), cône en fibre de verre, suspension caoutchouc |
| Haut-parleur d'aigus | Pivotant orientable, aimant néodyme |
| Filtre passe-bas | Commutable 80 Hz, 12 dB/octave |
| Filtre passe-haut | Intégré, 12 ou 18 dB/octave |
| Protection surcharge | Circuit de protection du tweeter |
| Matériau du cône | Fibre de verre |
| Matériau de la suspension | Caoutchouc |
| Type d'aimant du tweeter | Néodyme |
| Type de bornier | Serre-fils, compatibles fil calibre 8 |
| Grille | Aluminium, peignable |
| Montage | Encastrable mur/plafond, épaisseur max 38 mm |
| Peinture | Peignable avec écran de protection fourni |
| Alimentation | Passive (non amplifié) |
| Entrée | Signal audio haut niveau |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Pièces détachées disponibles | Grille, haut-parleur d'aigus |
FOIRE AUX QUESTIONS - Blueprint CT620W MTX Audio
Questions des utilisateurs sur Blueprint CT620W MTX Audio
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Blueprint CT620W - MTX Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Blueprint CT620W de la marque MTX Audio.
MODE D'EMPLOI Blueprint CT620W MTX Audio
Ce modèle est un caisson de graves conçu pour accroître la réponse d'un système dans les graves. Il s'utilise avec des enceintes pleine gamme qui nécessitent un appoint de puissance dans les basses fréquences. Il peut reproduire le canal à effets basse fréquence LFE (Low Frequency Effects) dans un système de cinéma-maison. Ce modèle comprend un réseau de filtrage passe-bas commutable. Le réglage « Lowpass ON » active un réseau de filtrage à filtre passe-bas 80 Hz 12 dB/octave. Ce réglage s'utilise lorsque le processeur, le préamplificateur ou le récepteur du système n'assure pas de filtrage passe-bas sur le canal d'alimentation du CT800SW. Avec le réglage « Lowpass OFF », le réseau de filtrage est mis hors circuit, ce qui permet de fournir toute la gamme du signal au CT800SW. Cela signifie que l'utilisateur doit disposer d'un filtrage passe-bas externe pour intégrer correctement le caisson de graves dans l'ensemble du système audio. Lorsque le CT800SW est raccordé au canal LFE d'un système de cinéma-maison, le processeur, le préamplificateur ou le récepteur audio/vidéo assure le filtrage passe-bas requis. Il est conseillé de commencer par régler à 80 Hz la fréquence de coupure sur le canal LFE du récepteur. La fréquence de coupure passe-bas du canal LLFE peut ensuite être réglée pour optimiser le fonctionnement à basse fréquence. Si ce modèle est utilisé avec un système de musique stéréophonique à deux canaux, il faut utiliser le réglage « Lowpass ON » pour intégrer le caisson de graves aux enceintes pleine gamme.
Considérations d'épaisseur du mur et du plafond
Tous les modèles de la gamme Contractor Theater encastrables au plafond et au mur se montent sur une épaisseur pouvant atteindre 38 mm, selon l'orientation des ailettes de montage. Le tableau ci-dessous permet de déterminer l'orientation requise des ailettes de montage pour l'installation au mur ou au plafond.
Modèle Plage d'épaisseur du mur pour Plage d'épaisseur du mur pour
pour l'orientation normale (*) l'orientation inverse (")
Déterminer l'épaisseur du mur de montage des enceintes et utiliser le tableau pour trouver l'orientation requise des ailettes de montage. S'il faut retourner les ailettes, dévisser complètement les vis de montage pour les sortir des ailettes. Puis, faire soigneusement sortir les ailettes des rails en les soulevant à l'aide d'un levier. Retourner les ailettes, les remettre en place dans les rails et réinstaller les vis de montage.
Réglage du niveau du haut-parleur d'aigus
La sortie du haut-parleur d'aigus peut être réglée pour apporter une compensation dans les cas où le placement des enceintes ou les positions d'écoute sont défavorables. La position 0 dB a été conçue pour offrir la réponse en fréquence la plus douce sur l'axe. Si la réponse aux hautes fréquences est jugée trop forte ou trop faible, il est possible d'augmenter le niveau du haut-parleur d'aigus (position +3 dB) ou de le diminuer (-3 dB) en fonction des préférences de l'auditeur.
Il est conseillé de placer les enceintes de façon à ce que les haut-parleurs d'aigus soient le plus près possible du niveau de l'oreille d'un auditeur assis, afin d'offrir le meilleur rendu musical et de cinéma-maison. Comme cela n'est pas toujours possible en raison de considérations esthétiques pour une pièce donnée, toutes les enceintes Contractor Theater ont été conçues avec un haut-parleur d'aigus pivotant permettant de diriger les hautes fréquences vers la position d'écoute. Voir la Figure 3.
La figure 4 montre un exemple de placement, dans la pièce, des enceintes d'un ensemble complet de modèles MTX Contractor Theater encastrables au plafond et au mur pour un système de cinéma-maison. Dans cet exemple, on utilise : des modèles muraux encastrables pour les canaux avant gauche et droit ; le modèle mural encastrable CT2525LCR pour le canal central ; le caisson de graves mural encastrable CT800SW pour le canal LFE ; des modèles de plafond encastrables pour les canaux ambiophoniques arrière gauche et droit. L'enceinte CT2525LCR doit être placée aussi près que possible du moniteur de télévision. Elle est pourvue d'un blindage vidéo permettant d'éviter les distorsions d'image sur le moniteur. Dans la mesure du possible, le caisson de graves CT800SW doit être placé près d'une cloison en coin pour permettre une réponse maximale dans les graves. Les enceintes ambiophoniques doivent être placées sur les côtés de la position d'écoute, légèrement en arrière.
Nous nous réjouissons que vous ayez choisi des enceintes MTX Contractor Theater encastrables au plafond et au mur. Correctement installées et utilisées, ces enceintes MTX Contractor Theater vous donneront satisfaction pendant de longues années. Pour effectuer une bonne installation, il est important de respecter strictement chaque étape des instructions de montage du gabarit de montage ainsi que les recommandations de ce guide.
Caractéristiques
• Haut-parleur d'aigus pivotant orientable
- Filtre passe-haut 12 ou 18 dB/octave, filtre passe-bas 12 dB/octave
- Circuit de protection contre la surcharge du haut-parleur d'aigus
• Condensateurs passe-haut au Mylar
- Aimant de haut-parleur d'aigus au néodyme
- Cône de haut-parleur de graves en fibre de verre avec suspension en caoutchouc
- Saladier de haut-parleur de graves, résistant aux débris
- Fil haute température de bobine acoustique de haut-parleur de graves et haut-parleur d'aigus
- Bornes serre-fils d'entrée compatibles avec une section de fil de calibre 8
- Entrée défectueuse infrarouge (IR) sur les modèles muraux encastrables
- Grille d'aluminium
- Réglage en face avant du niveau du haut-parleur d'aigus (sauf CT800SW)
Peinture des enceintes
Les enceintes MTX Contractor Theater encastrables au plafond et au mur ont été conçues pour recevoir tout type de peinture intérieure ou extérieure. L'application au pistolet ou au rouleau donne en général d'excellents résultats. Un écran permettant la protection lors de la peinture est fourni avec toutes les enceintes MTX Contractor Theater. Avant de peindre les enceintes, retirer les toiles des grilles. Les remettre en place dans les grilles une fois la peinture sèche.
Placement des enceintes

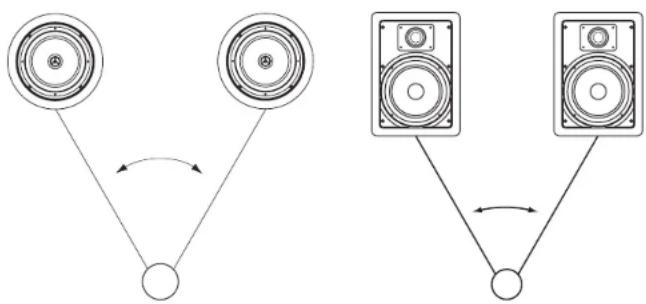

Les enceintes MTX Contractor Theater encastrables au plafond et au mur ont été conçues pour s'intégrer à tout décor intérieur. Elles peuvent être installées pratiquement partout où un montage encastré est possible. Toutefois, certaines précautions doivent être prises pour optimiser leurs performances acoustiques. Pour obtenir la meilleure reproduction stéréo, il faut placer les deux enceintes à égale distance de la position d'écoute et les écarter de façon à former un angle de 40 à 60 degrés à partir de la position d'écoute. Voir les figures 1 et 2.
Figure 1 Figure 2
