Type de produit	Mesureur d'angle numérique
Marque	Holzmann
Modèle	DWM 90
Résolution	0,1°
Répétabilité	±0,1°
Plage de mesure	0-360° (4 x 90°)
Alimentation	Pile bouton CR2030 (3 V)
Affichage	Écran LCD
Boîtier	Alliage métallique robuste
Base	Aimantée
Fonctions	Mesure absolue, relative, pente (%), HOLD, coupure automatique
Température de fonctionnement	-30 °C à 65 °C
Humidité relative	40 % à 80 %
Dimensions	50 x 50 x 25 mm
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Recycler selon la réglementation DEEE
Accessoires fournis	Pile CR2030 incluse

FOIRE AUX QUESTIONS - DWM 90 Holzmann

Comment mettre en marche et éteindre le mesureur d'angle DWM 90 ?

Pour allumer l'appareil, appuyez brièvement sur la touche ON/OFF. Pour l'éteindre, maintenez la même touche enfoncée pendant environ 5 secondes.

Comment passer de la mesure absolue à la mesure relative ?

En mode absolu, appuyez sur la touche Calibrate pour passer en mode relatif. L'appareil affichera alors l'angle par rapport à la position actuelle mise à zéro. Pour revenir en mode absolu, maintenez la touche Calibrate enfoncée pendant 3 secondes.

Comment changer la pile du DWM 90 ?

Utilisez une pièce de monnaie pour ouvrir le compartiment à piles situé à l'arrière de l'appareil en tournant dans le sens inverse des aiguilles d'une montre. Remplacez la pile usagée par une pile bouton CR2030 de 3 V, puis refermez en tournant dans l'autre sens.

Quelle est la précision de mesure de l'appareil ?

La résolution est de 0,1° et la répétabilité est de ±0,1°. Cela offre une grande précision pour les mesures d'angle.

Peut-on mesurer des pentes en pourcentage ?

Oui, appuyez sur la touche 0% pour basculer entre l'affichage en degrés et en pourcentage de pente.

Comment utiliser la fonction HOLD ?

Appuyez sur la touche HOLD pour figer la valeur affichée à l'écran. Cela permet de noter la mesure sans avoir à maintenir l'appareil en position.

Que faire si l'écran reste éteint ?

Vérifiez d'abord que la pile est correctement installée et qu'elle n'est pas déchargée. Remplacez-la si nécessaire. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le mesureur d'angle ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou de solvants qui pourraient endommager l'appareil.

L'appareil s'éteint-il automatiquement ?

Oui, le DWM 90 est doté d'une fonction de coupure automatique qui éteint l'écran après une période d'inactivité afin d'économiser la pile.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également la trouver sur le site du fabricant ou auprès de votre revendeur.

MODE D'EMPLOI DWM 90 Holzmann

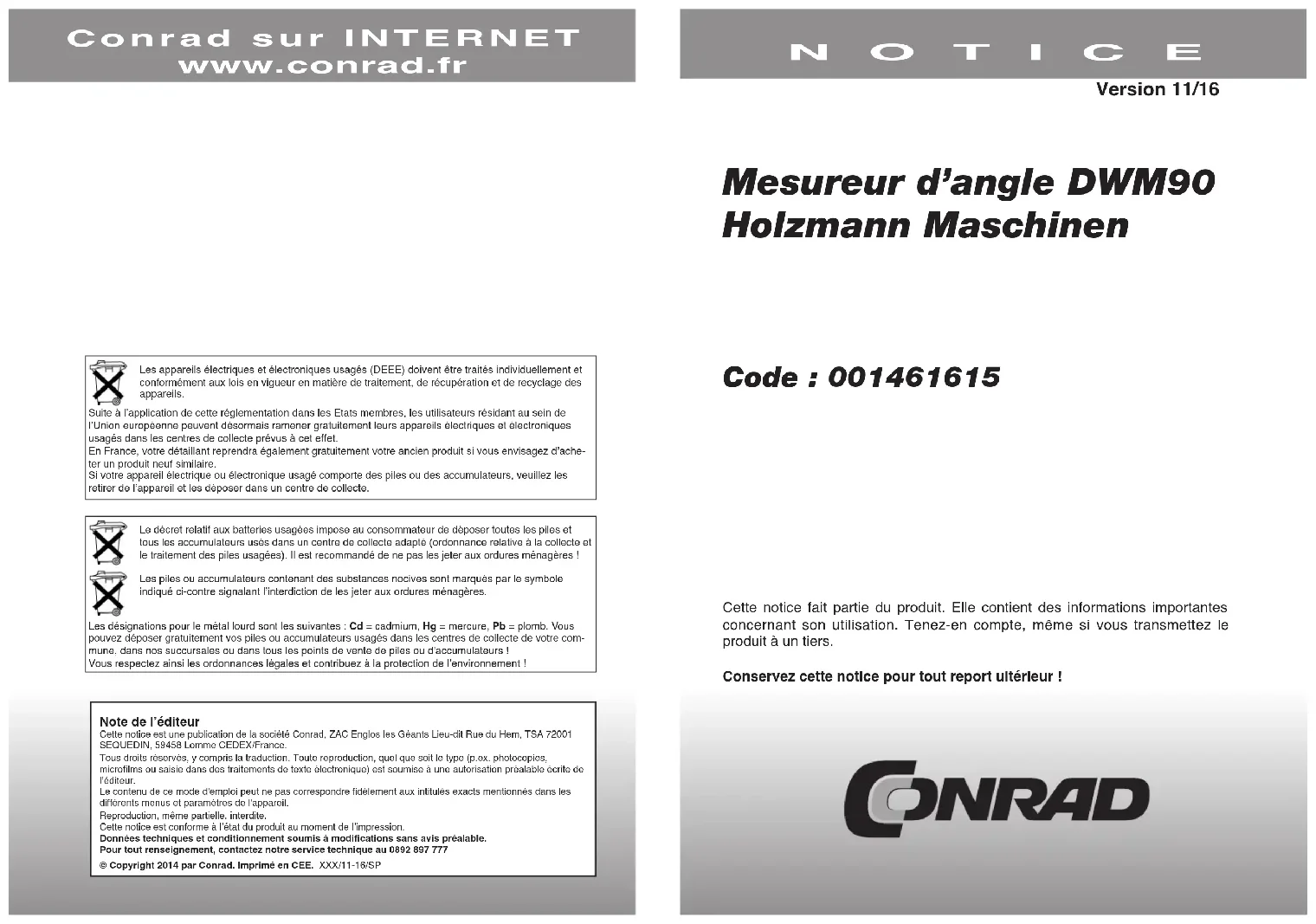

Conrad sur internet www. conrad. fr

Version 11/16

Mesureur d'angle DWM90 holzmann maschinen

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et au traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !

Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole indiqué ci-contre, signalant l'interdiction de les jeter aux ordures ménagères.

Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs ! Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement !

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants, Lieu-dit Rue du Hem, TSA 72001, SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique), est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/11-16/SP

Code : 001461615

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Mesureur d'angle permettant de mesurer rapidement et facilement les angles relatifs et absolus

Angle de coupe

Réglage

Contrôle de soudures

Montage

Méthodes de mesure

2 variantes

Mesure absolue

L'appareil indique automatiquement l'angle mesuré. Les flèches à gauche et à droite de l'écran indiquent graphiquement l'écart par rapport à l'horizontale.

Mesure relative

Appuyez sur la touche Calibrate pour que l'appareil indique un angle de zéro lorsqu'il est dans la position de cet instant. L'appareil affiche ensuite l'écart d'angle par rapport à la position précédente. Maintenez la touche Calibrate enfoncée pendant 3 secondes pour revenir au mode Mesure absolue.

Touches

Touche ON/OFF : Utilisez cette touche pour mettre l'appareil en marche. Maintenez-la enfoncée pendant 5 secondes pour éteindre l'appareil.

Touche 0% : Cette touche permet de passer de la mesure de l'angle en degrés à la mesure de la pente en %.

Touche Calibrate : permet de passer de la mesure absolue à la mesure relative et de remettre à zéro lors de la mesure relative.

Touche HOLD : Appuyez sur cette touche pour maintenir à l'écran la valeur affichée.

Remplacement des piles

L'appareil fonctionne avec une pile bouton CR2030 de 3 V. Utilisez une pièce de monnaie pour ouvrir le compartiment situé à l'arrière de l'appareil (rotation dans le sens inverse des aiguilles d'une montre). Remplacez la pile et refermez le compartiment en tournant dans l'autre sens.

Caractéristiques techniques

Résolution : 0,1°

Répétabilité : +0,1 °

Plage de mesure : 4 x 90 ° (0 - 360 °)

Température de fonctionnement : -30 °C - 65 °C

Humidité relative : 40 % - 80 %

Dimensions : 50 x 50 x 25 mm (2" x 2" x 1")

Spécificités

Grand écran LCD

Boîtier robuste en alliage métallique

Base aimantée

Coupure automatique de l'écran
