| Type de produit | Refroidisseur pour processeur (ventirad) double tour, simple ventilateur |
| Marque | Noctua |
| Modèle | NH-D15S chromax.black |
| Compatibilité socket Intel | LGA1851, LGA1700, LGA1200, LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) |
| Compatibilité socket AMD | AM5, AM4 (séries Ryzen 5000/3000 avec offset -7 mm, autres en position standard) |
| Dimensions (H x L x P) | 165 mm x 150 mm x 135 mm |
| Poids (avec ventilateur) | Environ 1140 g |
| Matériaux | Dissipateur en aluminium avec caloducs en cuivre, base en cuivre nickelé |
| Ventilateur inclus | 1x Noctua NF-A15 PWM (140 mm, cadre rond, fixation 120 mm) |
| Vitesse ventilateur | Jusqu'à 1500 tr/min (avec adaptateur L.N.A. : jusqu'à 1200 tr/min) |
| Niveau sonore | Jusqu'à 24 dBA (avec L.N.A. : jusqu'à 19 dBA) |
| Support push-pull | Oui, possibilité d'ajouter un second ventilateur (140 mm rond ou 120 mm standard) |
| Pâte thermique incluse | Noctua NT-H1 (quantité suffisante pour plusieurs applications) |
| Système de fixation | SecuFirm2™ avec contre-plaque, étriers, entretoises et vis à main |
| Couple de serrage max | 0,6 Nm (ne pas dépasser) |
| Alimentation ventilateur | Connecteur 4 broches PWM sur carte mère |
| Adaptateur L.N.A. inclus | Oui (NA-RC7) pour réduction du bruit |
| Garantie fabricant | 6 ans (service RMA direct) |
| Nettoyage et entretien | Utiliser un chiffon non pelucheux sec ou légèrement humide ; éviter les liquides agressifs |
| Sécurité | Débrancher l'appareil avant installation ; bien vérifier la compatibilité carte mère/boîtier ; ne pas serrer excessivement |
| Pièces détachées | Contre-plaque, étriers, entretoises, vis, agrafes supplémentaires, adaptateur L.N.A. (disponibles via service client) |
FOIRE AUX QUESTIONS - NHD15S Noctua
Questions des utilisateurs sur NHD15S Noctua
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de refroidissement pour ordinateur portable au format PDF gratuitement ! Retrouvez votre notice NHD15S - Noctua et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NHD15S de la marque Noctua.

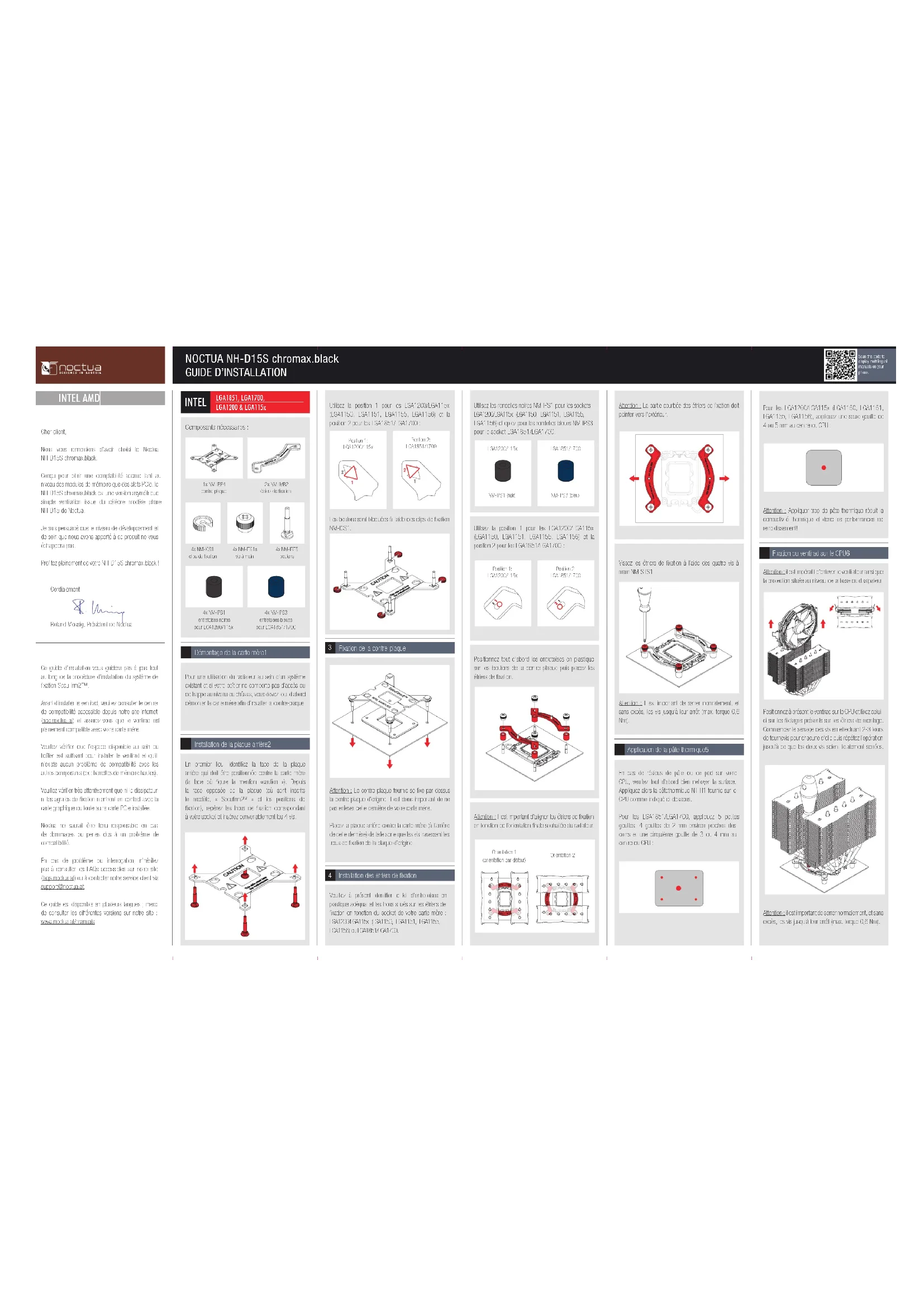

MODE D'EMPLOI NHD15S Noctua
Nous vous remercions d'avoir choisi le Noctua NH-D15S chromax. black.
Conçu pour offrir une compatibilité accrue tant au niveau des modules de mémoire que des slots PCIe, le NH-D15S chromax. black est une version asymétrique simple ventilation issue du célèbre modèle phare NH-D15 de Noctua.
Je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas.
Profitez pleinement de votre NH-D15S chromax. black!
Cordialement,
Roland Mossig, Président de Noctua
Ce guide d'installation vous guidera pas à pas tout au long de la procédure d'installation du système de fixation SecuFirm2™.
Avant d'installer le ventirad, veuillez consulter le centre de compatibilité accessible depuis notre site Internet (ncc.noctua.af) et assurez-vous que le ventirad est pleinement compatible avec votre carte mère.
Veuillez vérifier que l'espace disponible au sein du boîtier est suffisant pour installer le ventirad et qu'il n'existe aucun problème de compatibilité avec les autres composants (ex : barrettes de mémoire hautes).
Veuillez vérifier très attentivement que ni le dissipateur ni les agrafes de fixation n'entrent en contact avec la carte graphique ou toute autre carte PCIe installée.
Noctua ne saurait être tenu responsable en cas de dommages ou pertes dus à un problème de compatibilité.
En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via support@noctua.at.
Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals
LGA1851, LGA1700, LGA1200 & LGA115X
LGAT200 &
1x NM-IBP4
2x NM-IMB2
4x NM-ICS1
4x NM-ITS1s
(b) NM-IBT5
4x NM-IPS1 entretoises noires pour LGA1200/115x
4x NM-IPS3 entretoises bleues pour LGA1851/1700
Démontage de la carte MÈRE1
Pour une utilisation du radiateur au sein d'un système existant et si votre boîtier ne comporte pas d'accès ou de trappe au niveau du châssis, vous devez tout d'abord démonter la carte mère afin d'installer la contre-plaque.
Installation de la plaque ARRIÈRE2
En premier lieu, identifiez la face de la plaque arrière qui doit être positionnée contre la carte mère (la face où figure la mention «caution»). Depuis la face opposée de la plaque (où sont inscrits le modèle, «Secufirm2™» et les positions de fixation), repérez les trous de fixation correspondant à votre socket et insérez convenablement les 4 vis.
Les boulons sont bloqués à l'aide des clips de fixation NM-ICS1.
3 Fixation de la contre-plaque
Attention : Le contre-plaque fournie se fixe par-dessus la contre-plaque d'origine. Il est donc important de ne pas enlever cette dernière de votre carte mère.
Placez la plaque arrière contre la carte mère (à l'arrière de cette dernière) de telle sorte que les vis traversent les trous de fixation de la plaque d'origine.
4 Installation des étriers de fixation
Veuillez à présent identifier le kit d'entretoises en plastique adéquat et les trous situés sur les étriers de fixation en fonction du socket de votre carte mère : LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) ou LGA1851/LGA1700.
Utilisez les rondelles noires NM-IPS1 pour les sockets LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et optez pour les rondelles bleues NM-IPS3 pour le socket LGA1851/LGA1700.
LGA1200/115x NM-IPS1 (noir)
LGA1851/1700 NM-IPS3 (bleu)
Utilisez la position 1 pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et la position 2 pour les LGA1851/LGA1700 :
[Non-Text]
Positionnez tout d'abord les entretoises en plastique sur les boulons de la contre-plaque puis placez les étriers de fixation.
Attention : Il est important d'aligner les étriers de fixation en fonction de l'orientation finale souhaitée du radiateur.
Orientation 1 (orientation par défaut)
Orientation 2
Attention : La partie courbée des étriers de fixation doit pointer vers l'extérieur.
Vissez les étriers de fixation à l'aide des quatre vis à main NM-STS1.
Attention : Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0,6 Nm).
Application de la pâte thermique
En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d'abord bien nettoyer la surface. Appliquez alors la pâte thermique NT-H1 fournie sur le CPU comme indiqué ci-dessous.
Pour les LGA1851/LGA1700, appliquez 5 petites gouttes : 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU :
Pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156), appliquez une seule goutte de 4 ou 5 mm au centre du CPU :
Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement!
Fixation du ventirad sur le CPU6
Attention : il est impératif d'enlever le ventilateur ainsi que la protection située au niveau de la base du dissipateur.
Positionnez à présent le ventirad sur le CPU et fixez celui-ci sur les filetages présents sur les étriers de montage. Commencez le serrage des vis en effectuant 2-3 tours de tournevis pour chacune d'elles puis répétez l'opération jusqu'à ce que les deux vis soient totalement serrées.
Attention : il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0,6 Nm).
Noctua DESIGNED IN AUSTRIA
7 Configuration de la ventilation
Réinstaller le ventilateur sur le radiateur en utilisant les agrafes métalliques.
Branchez le(s) ventilateur(s) à un des connecteurs de ventilation situés sur la carte mère. En fonction de votre CPU et de la température au sein de votre boîtier, vous souhaiterez peut-être brancher le connecteur L. N. A. (Low-Noise Adapter) NA-RC7 afin de réduire encore les émissions sonores du ventilateur.
Attention : En cas d'utilisation de l'adaptateur L. N. A., veuillez vérifier la température de votre CPU à l'aide d'un outil logiciel adapté (ex : l'application disponible auprès du fabricant de votre carte mère) afin d'éviter le passage automatique de votre CPU en mode throttling, déclenché par une température trop élevée. Si le refroidissement s'avérait insuffisant, veuillez augmenter la ventilation du boîtier ou supprimer l'adaptateur L. N. A.
Ajout d'un second ventilateur
Le NH-D15S chromax. black est livré avec un jeu additionnel d'agrafes pour ventilateur permettant un montage en push/pull, garant d'une performance de refroidissement accrue et intégrant l'installation d'un deuxième ventilateur en face avant de l'empilage d'ailettes. Voici le détail de compatibilité des agrafes pour ventilateurs :
- Ventilateurs 140 mm à cadre rond avec fixations au format 120 mm (espacement des trous de 105 mm) tels que les modèles NF-A15 PWM ou NF-P14r redux - Ventilateurs 120 mm standards (espacement des trous de 105 mm) tels que les modèles NF-A12, NF-F12 ou NF-P12 redux
Attention :
- Il n'est pas possible d'installer des ventilateurs 140 mm à cadre carré (espacement des trous de 124,5 mm) tels que les NF-A14 ou NF-P14s redux. - En cas d'installation d'un deuxième ventilateur en face avant du dopissateur, veuillez noter qu'il se situera alors au dessus des modules de RAM. Il est important, préalablement à toute installation d'un deuxième ventilateur, déviférer que vous avez assez d'espace au sein de votre boîter. Par exemple, l'installation d'un ventilateur additionnel 140 mm combinée à des modules de RAM hauts de 50 mm imposera un espace disponible de 190mm, l'installation d'un ventilateur 120 mm associé à des modules de RAM 50 mm nécessite un espace libre de 170 mm et ainsi de suite...
Transport de votre système
Puisqu'il est impossible de calculer ou d'agir précisément sur les forces en jeu s'exerçant sur une configuration informatique lors d'un transport (ex: en cas d'expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad. En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s'exercer durant le transport.
Garantie, service client et faqs
Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous efforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à un service retour (RMA) direct, rapide et efficace.
En cas de problème avec votre NH-D15S chromax. black, n'hésitez pas à contacter notre service client via support@noctua.at. Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at.
Composants nécessaires
Contre-plaque d'origine pour AMD (pré-installée sur la carte mère)
NM-AMB12a étriers de fixation
NM-AMB12b étriers de fixation
4x NM-APS4 entretoises grises en plastique
4x NM-ALS1 vis longues
1 Enlever le système de rétention d'origine mettre en place la contre-plaque
Le système de fixation SecuFirm2™ s'installe directement sur la plaque arrière d'origine de la carte mère. Ainsi, et si cela n'a jamais été fait dans le passé lors d'installations précédentes, veuillez enlever le module de rétention prévu pour la fixation du ventirad originel en le dévissant de la plaque arrière. Cette opération est nécessaire avant de passer à l'étape suivante.
Dans le cas des AM4, le fait de dévisser le module de rétention d'origine nécessitera le maintien manuel de la plaque arrière qui n'est plus retenue. Si vous ne retrouvez pas la plaque arrière de votre AM4, veuillez nous contacter via support@noctua.at. Pour les AM5, la plaque arrière est vissée au socket et reste donc en place lors de cette opération.
Installation des étriers de fixation
Placez en premier lieu les entretoises en plastique sur le filetage de la plaque arrière. Vous pouvez alors visser les étriers de fixation NM-AMB12 à l'aide des quatre longues vis NM-ALS1.
Pour les AM5 et les CPU AM4 des séries Ryzen 5000/3000, sélectionnez le trou correspondant à un décalage de -7mm afin d'optimiser la qualité du contact et les performances.
Pour les autres CPU AM4, ou en cas de problèmes de compatibilité en position déportée (ex : gène avec les dissipateurs de la carte mère), veuillez opter pour la position standard (0).
Position déportée Position standard (sans déport)
Position déportée
Position standard (sans déport)
Attention : veuillez bien vous assurer que l'inscription *CPU→* pointe bien en direction du CPU et que la barre NM-AMB12a identifiée avec la mention « North » (Nord) est bien installée côté Nord (au-dessus) du socket et que la barre NM-AMB12b identifiée avec la mention « South » (Sud) est bien installée côté Sud (en bas) du socket comme illustré ci-dessus.
Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0.6 Nm).
Application de la pâte thermique
En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d'abord bien nettoyer la surface.
Appliquez 5 petites gouttes ; 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU :
AM4
AMS
Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement!
4 Fixation du ventirad sur le CPU
Veuillez vous référer à l'étape 6 du manuel d'installation pour Intel.
Configuration de la VENTILATION5
Veuillez vous référer à l'étape 7 du manuel d'installation pour Intel.
Transport de votre système
Puisqu'il est impossible de calculer ou d'agir précisément sur les forces en jeu s'exerçant sur une configuration informatique lors d'un transport (ex: en cas d'expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad. En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s'exercer durant le transport.
Garantie, service client et faqs
Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut – même sur des produits haut de gamme – ne peut être totalement écartée. De ce fait, nous nous efforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à un service retour (RMA) direct, rapide et efficace.
En cas de problème avec votre NH-D15S chromax, black, n'hésitez pas à contacter notre service client via support@noctua.at.
Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at
