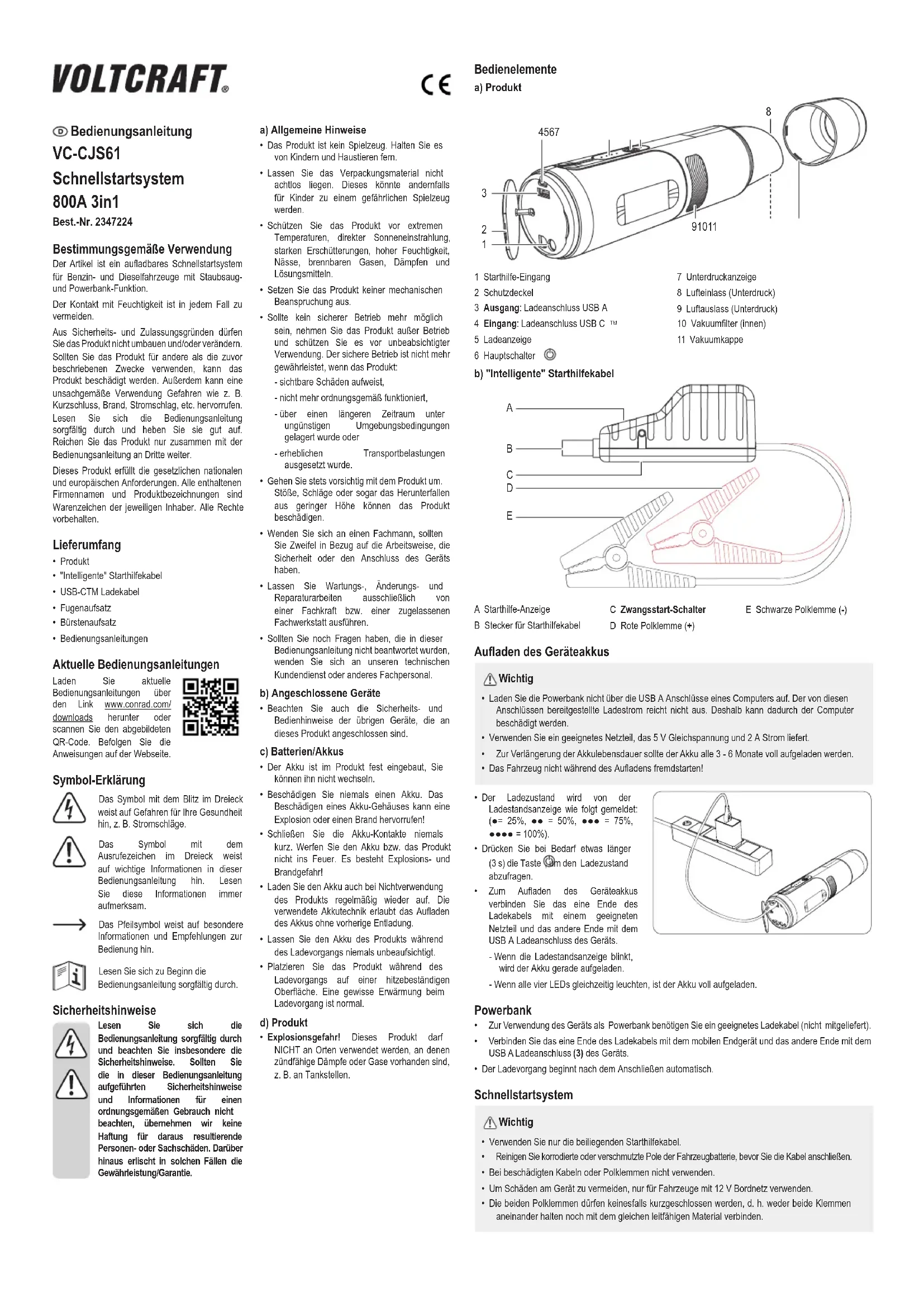

MODE D'EMPLOI VCCJS61 VOLTCRAFT

Système de démarrage rapide 800 A 3EN1

N° de commande 2347224

Utilisation prévue

Ce produit est un système rechargeable d'aspiration, de batterie powerbank et de démarrage rapide pour les moteurs à essence et diesel.

Dans tous les cas, le contact avec l'humidité doit être évité.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

Contenu de l'emballage

• Produit • Câbles de démarrage « Smart » • Câble de charge USB-CTM
• Buse à fente
• Buse à brosse
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez le mode d'emploi le plus récent sur www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web.

Explication des symboles

Le symbole avec l'éclair dans un triangle indique qu'il y a un risque pour votre santé, par ex. en raison d'une décharge électrique.

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche Indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

Lisez attentivement le mode d'emploi.

Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l'annulation de la garantie.

Informations générales

• Cet appareil n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
• Gardez l'appareil à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, de l'humidité élevée, de l'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit :
• est visiblement endommagé,
• ne fonctionne plus normalement,
• a été stocké pendant une période prolongée dans des conditions défavorables ou
• a été transporté dans des conditions très rudes.
• Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.
• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l'appareil.
• L'entretien, les modifications et les réparations doivent être effectués uniquement par un technicien ou un centre de réparation agréé.
• Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou tout autre personnel technique.

B) Appareils raccordés

- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

C) accumulateurs

• Les accumulateurs sont intégrés en permanence au produit et ne sont pas remplaçables.
• N'endommagez jamais les accumulateurs. Endommager le boîtier des accumulateurs peut provoquer une explosion ou un incendie !
• Ne court-circuitez jamais les contacts des accumulateurs. Ne jetez pas l'accumulateur ou le produit dans le feu. Cela constitue un risque d'explosion et d'incendie !
• Rechargez régulièrement l'accumulateur même lorsque vous n'utilisez pas le produit. Grâce à la technologie des accumulateurs, un déchargement préalable de l'accumulateur n'est pas nécessaire.
• Ne rechargez jamais l'accumulateur du produit sans surveillance.
• Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge.

D) produit

- Risque d'explosion ! N'utilisez PAS ce produit dans des endroits où des fumées ou des gaz inflammables peuvent être présents, par exemple une station-service.

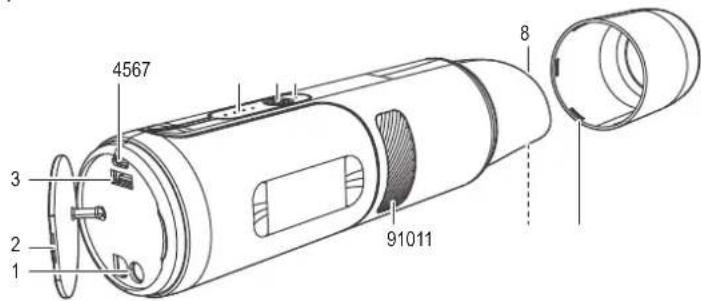

Éléments de fonctionnement

a) Produit

4567 3 2 1 91011 8

1 Prise pour câbles de système de démarrage 2 Couvercle des prises 3 Sortie : Port de charge USB-A 4 Entrée : Câble de charge USB-C™ 5 Indicateurs du niveau de charge de l'accumulateur

6 Bouton marche/arrêt

7 Indicateur de l'état du vide 8 Arrivée d'air (vide) 9 Sortie d'air (vide) 10 Filtre de l'aspirateur (intérieur) 11 Couvercle de l'aspirateur

b) Câbles de démarrage « Smart »

A B C D E

A Indicateur d'état du démarreur B Prise pour câble de démarrage

C Bouton de démarrage forcé D Pince rouge du système de démarrage (+)

E Pince noire du système de démarrage (-)

Important

• Ne rechargez pas la batterie powerbank à l'aide du port USB-A d'un ordinateur. Le courant fourni à travers ces ports pourrait s'avérer insuffisant et endommager l'ordinateur.
• Utilisez un adaptateur secteur approprié capable de fournir 5 V CC 2 A.
• Pour prolonger la durée de l'accumulateur, il est recommandé de le recharger entièrement tous les 3 - 6 mois.
• Ne démarrez pas le véhicule pendant que vous chargez les batteries.

Les indicateurs d'état de l'accumulateur indiquent le niveau de la charge.

(● = 25 %, ●● = 50 %, ●●● = 75 %, ●●●● = 100 %).

• Si nécessaire, appuyez longuement sur le bouton Ⓥ (3 secondes) pour contrôler le niveau de l'accumulateur.
• Pour recharger la batterie, connectez une extrémité du câble de charge à une alimentation électrique adaptée et l'autre extrémité au port de charge USB-A du produit.

- Clignotement des indicateurs du niveau de charge de l'accumulateur : chargement en cours.

- Les quatre voyants sont allumés : complètement chargée.

Batterie powerbank

• Pour utiliser ce produit comme batterie Powerbank, vous aurez besoin d'un câble de chargement approprié (non fourni).
• Reliez une extrémité du câble de charge à votre appareil portable, à l'autre extrémité au port de charge USB-A (3) du produit.
• La charge commence automatiquement dès le raccordement.

Important

• Utilisez uniquement les câbles de démarrage fournis.
• Nettoyez les bornes corrodées ou sales de la batterie du véhicule avant de connecter les câbles.
• N'utilisez pas le produit si un câble ou une pince est endommagé. • Pour éviter d'endommager le produit, ne l'utilisez qu'avec des systèmes embarqués 12 V de véhicules.
• Ne court-circuitez jamais les bornes bipolaires, par exemple ne serrez pas les deux câbles ensemble ou sur la même pièce de matériau conducteur.

Avant de démarrer le véhicule avec le système de démarrage rapide

• Préparez votre véhicule pour l'allumage. Par exemple, mettez la vitesse en mode stationnement et serrez le frein de secours.
• Éteignez tous les appareils électroniques du véhicule, par exemple la climatisation, le chauffage, la radio et les phares.
• Assurez-vous que le démarreur est au moins chargé à 50 %.

B) Procédé de démarrage normal

Essayez ce procédé de démarrage en premier.

1. Branchez la fiche des câbles de démarrage dans la prise des câbles de démarrage.
2. Clipsez les câbles rouge et noir sur les électrodes de la batterie du véhicule dans l'ordre suivant.

- Pince rouge sur le positif (+)

- Pince noire sur le négatif (-)

1. Vérifiez l'indicateur d'état du système de démarrage.

- Clignotement alterné rouge/vert (normal) → passez à l'étape 4.

- Autre état des LED : voir section « d) Indicateurs d'état, mode protection » pour avoir plus d'informations.

1. Essayez de démarrer le véhicule.
2. Ne pas mettre le contact pendant plus de 3 secondes à la fois.
3. Laissez le démarreur refroidir pendant 30 secondes entre chaque tentative de démarrage.
4. 3 tentatives maximum en 2 minutes

Si l'allumage échoue après 3 tentatives, débranchez le système de démarrage rapide, attendez 5 minutes, puis essayez le « procédé de démarrage forcé ».

1. Si le moteur démarre, débranchez la borne noire, puis la rouge. Replacez le couvercle des prises.

Laissez le véhicule tourner pendant environ 30 minutes pour recharger la batterie.

C) procédé de démarrage forcé

Essayez ce procédé de démarrage si le procédé de démarrage normal échoue.

1. Connectez la fiche des câbles du système de démarrage à la prise de ses câbles.
2. Clipsez les câbles rouge et noir sur les électrodes de la batterie du véhicule dans l'ordre suivant.

- Pince rouge sur le positif (+)

- Pince noire sur le négatif (-)

1. Vérifier les indicateurs d'état de l'allumeur :

- Clignotement alterné rouge/vert (normal) → passez à l'étape 4.

- Autre état des LED : voir section « d) Indicateurs d'état, mode protection » pour avoir plus d'informations.

1. Appuyez sur le bouton de démarrage forcé pendant 3 secondes jusqu'à ce que les voyants lumineux LED s'allument en vert.

Lorsque le voyant lumineux de la pince intelligente est vert, démarrez le véhicule dans les 30 secondes.

1. Essayez de démarrer le véhicule.

- Ne pas mettre le contact pendant plus de 3 secondes à la fois.

Laissez le système de démarrage refroidir pendant 30 secondes entre chaque tentative de démarrage.

- 3 tentatives maximum en 2 minutes

Si l'allumage échoue après trois tentatives, débranchez le système de démarrage rapide et contactez un technicien spécialisé.

1. Si le moteur démarre, débranchez le système de démarrage rapide et replacez le couvercle des prises.

Laissez le véhicule tourner pendant environ 30 minutes pour recharger la batterie.

Indicateurs d'état

Normal

Indicateur d’état État
Clignotement altemé rouge / vert	Le système de démarrage rapide est prêt / démarrage en cours
Voyant vert allumé en permanence	Le mode démarrage forcé est activé.

Mode de protection

Le système de démarrage ne fonctionnera pas tant que les conditions déclenchant la protection ne sont pas supprimées.

Indicateur d'état État
Voyant rouge permanent / voyant rouge clignotant	Erreur de branchement. Veuillez vérifier tous les contacts.
Voyant rouge allumé / sonnerie d'alarme activée	Inversion de polarité : vérifiez si les pinces sont branchées dans le mauvais sens.Court-circuit : les deux câbles sont serrés ensemble ou sont fixés sur la même pièce de métal conducteur.
Voyant rouge allumé en permanence	La protection contre l'inversion de polarité est déclenchée. La tension de la batterie connectée est supérieure à 12,6 V.Le système de démarrage n'est pas nécessaire, car la batterie du véhicule est suffisamment chargée pour démarrer le véhicule.
Clignotement rapide du rouge	Surchauffe : Pince >65 (±5) °C. Retirez les pinces jusqu'à de que l'indicateur d'état du système de démarrage revienne à la normal (clignotement alterné rouge / vert).
Voyant vert clignotant lentement	La charge de l'accumulateur de démarrage rapide est trop faible, rechargez-le.

Fonctionnement

1. Retirez le couvercle.
2. Si besoin, fixez un outil à l'entrée d'air :
3. Suceur : pour les endroits étroits et difficiles d'accès.
4. Brosse : pour tapis et les sièges par exemple.
5. Appuyez brièvement sur le bouton Ⓞ (6) pour allumer l'aspirateur Marche / Arrêt.

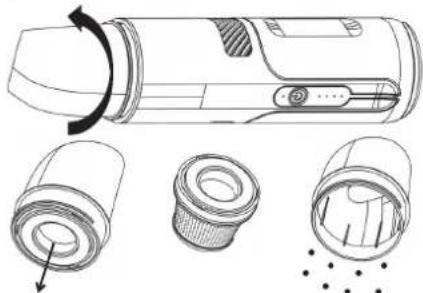

B) vidange du filtre.

Videz le panier du filtre avant qu'il soit rempli. Dévissez le couvercle de l'entrée d'air, puis enlevez le panier du filtre comme indiqué.

c) Indicateurs d'état

Indicateur d’état État
Vert	Conditions de fonctionnement normales.
Le voyant rouge clignote 3 fois, puis s’éteint.	Vérifiez si quelque chose bloque l’entrée d’air (8) ou le filtre (10).La batterie est faible et a besoin d’être rechargée.

Entretien et nettoyage

• Débranchez le produit des câbles du système de démarrage avant le nettoyage.
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique; ceux-ci risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.
• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux.

Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

Caractéristiques techniques

Entrée (charge).... USB-C™ : 5V/2A

Pack d'accumulateurs rechargeables.... 14,8 V 37 Wh, Li-ion (non amovible), capacité : 10000 mAh, modèle : 854280

Temps de recharge.... env. 6 heures (5 V/CC 2 A entrée)

Indicateurs du niveau de charge de l'accumulateur....4 LEDs (25 %, 50 %, 75 %, 100 %)

Protection.... Court-circuit, surcharge, basse tension, surtension, surchauffe, inversion décharge, inversion de polarité

Protection contre la surcharge....≤13 V ±0,3 V

Protection contre la surchauffe....>65 °C ±5 °C

Protection contre l'inversion de charge....≥ 12,6 V ±0,3 V

Conditions de fonctionnement...... De -20 à +60 °C, 40 – 85 % HR (sans condensation)

Conditions de stockage.... de 0 à +45 °C, de 40 à 85 % d'humidité relative (sans condensation)

Dimensions (ø x L) 65 x 270 mm

Poids....759 g

B) batterie powerbank

Sortie USB-A: 5V/2,1A

C) Système de démarrage rapide

Système embarqué sur véhicule....12 V/CC

Courant de démarrage (valeur de crête)....400 A (800 A)

Démarrages rapides....20 max. (influencés par des facteurs tels que la température ambiante, la taille et l'état mécanique du moteur)

Types de moteurs appropriés.... Essence (cylindrée ≤ 6,0 L), Diesel (cylindrée ≤ 4,0 L)

D) Aspirateur

Durée de fonctionnement.... max. 30 min

Aspiration....4,7 KPa (moyenne)
