F2050 - Pompe à chaleur Nibe - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air/eau
Marque	Nibe
Modèle	F2050
Catégorie	Pompe à chaleur
Fonctions principales	Chauffage et production d'eau chaude sanitaire
Principe de fonctionnement	Capte l'énergie thermique de l'air extérieur pour chauffer l'eau du circuit de chauffage
Température de départ	Environ 55 °C (exemple)
Plage de température extérieure	Fonctionne même par températures négatives
Numéro de série	Requis pour l'entretien et l'assistance (situé sur le côté du pied ou côté droit selon modèle)
Entretien régulier	Vérification des grilles et du panneau inférieur, nettoyage des orifices d'évacuation
Nettoyage carrosserie	Chiffon humide, éviter les agents alcalins et l'eau à l'intérieur
Mode silencieux	Réduction du niveau sonore, à utiliser par périodes limitées
Mise à jour logiciel	Via le module intérieur ou de commande (consulter le manuel d'installation)
Alarme et défauts	Affichés sur le module intérieur/de commande avec mesures à prendre
Coupure d'alimentation longue durée	Vidange partielle du système de chauffage extérieur recommandée
Accessoire recommandé	KVR pour détourner la condensation
Contact	NIBE France : 04 74 00 92 92, [e-mail] ou nibe.fr

FOIRE AUX QUESTIONS - F2050 Nibe

Comment fonctionne la pompe à chaleur F2050 ?

La pompe à chaleur air/eau capte l'énergie thermique de l'air extérieur via un évaporateur. Un fluide frigorigène en circuit fermé transfère cette chaleur au compresseur qui l'élève à une température plus élevée. La chaleur est ensuite cédée à l'eau du circuit de chauffage via le condenseur, permettant de chauffer votre habitation et de produire de l'eau chaude sanitaire.

Quels sont les entretiens réguliers à effectuer sur la F2050 ?

Il est essentiel de vérifier régulièrement que les grilles et le panneau inférieur ne sont pas obstrués par des feuilles, de la neige ou des saletés. Nettoyez également les orifices d'évacuation situés sur le panneau inférieur et assurez-vous que le tuyau de condensation évacue correctement. Un entretien insuffisant peut entraîner des dommages non couverts par la garantie.

Comment activer le mode silencieux sur la F2050 ?

Le mode silencieux peut être activé via le module intérieur ou de commande. Cette fonction réduit le niveau sonore de la pompe à chaleur, utile dans les environnements sensibles au bruit. Attention : elle doit être utilisée uniquement par périodes limitées, car la puissance de chauffage peut être réduite.

Que faire en cas d'accumulation de glace sur les pales, la grille ou le cône du ventilateur ?

Activez la fonction « Dégivrage ventilateur » dans le module intérieur ou de commande (section Commande - Pompe à chaleur EB101 du manuel d'installation). Si le problème persiste, contactez votre installateur.

Pourquoi y a-t-il de l'eau sous la F2050 et comment y remédier ?

Une quantité importante d'eau peut provenir de la condensation. Vérifiez que le tuyau d'évacuation des condensats (KVR) n'est pas obstrué. Si nécessaire, installez l'accessoire KVR pour détourner la condensation. Assurez-vous également que l'eau s'écoule normalement.

Que faire en cas de coupure d'alimentation longue durée ?

Il est recommandé d'effectuer la vidange d'une partie du système de chauffage situé en extérieur. L'installation de vannes d'arrêt et de vidange facilite cette procédure. En cas de doute, contactez votre installateur.

Comment mettre à jour le logiciel de la F2050 ?

Les mises à jour logicielles se font via le module intérieur ou le module de commande. Consultez le manuel d'installation correspondant pour connaître la procédure détaillée.

Comment nettoyer la carrosserie de la F2050 ?

Utilisez un chiffon humide pour nettoyer la carrosserie. Évitez de vaporiser de l'eau à l'intérieur des grilles ou sur les côtés, et n'utilisez pas d'agents de nettoyage alcalins. Prenez garde à ne pas érafler la pompe à chaleur.

Où se trouve le numéro de série de la F2050 ?

Le numéro de série se trouve sur le côté du pied pour les modèles F2050-6 et F2050-10, et sur le côté droit pour les modèles F2050-12 et F2050-16. Il est indispensable pour l'entretien et l'assistance.

Comment contacter le support technique Nibe ?

Vous pouvez contacter NIBE France au 04 74 00 92 92 ou par email à [e-mail]. Pour plus d'informations, consultez le site nibe.fr ou nibe.eu pour les autres pays.

MODE D'EMPLOI F2050 Nibe

Pompe à chaleur air/eau NIBE F2050

____ ____ 41 Informations importantes 4 Données d'installation 4 Symboles 5 Numéro de série 62 Fonction de l'installation 83 Commande de la pompe F2050 94 Entretien de F2050 9 Vérifications régulières

En cas de coupures d'alimentation longue durée ____ 9

9Mode silencieux

9Mise à jour du logiciel

105 Problèmes d'inconfort

10Dépannage

11Contact

Informations importantes

Pour consulter la dernière version de la documentation du produit, voir nibe. fr.

Données d'installation

	F2050Produit
Numéro de série
Date d'installation
Installateur

Accessoires

Le numéro de série doit toujours être indiqué.

Certificat attestant que l'installation a été effectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur.

Signature

Symboles

Explication des symboles pouvant figurer dans ce manuel.

Remarque!

Ce symbole indique un danger pour l'utilisateur ou l'appareil.

Attention!

Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation.

Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit.

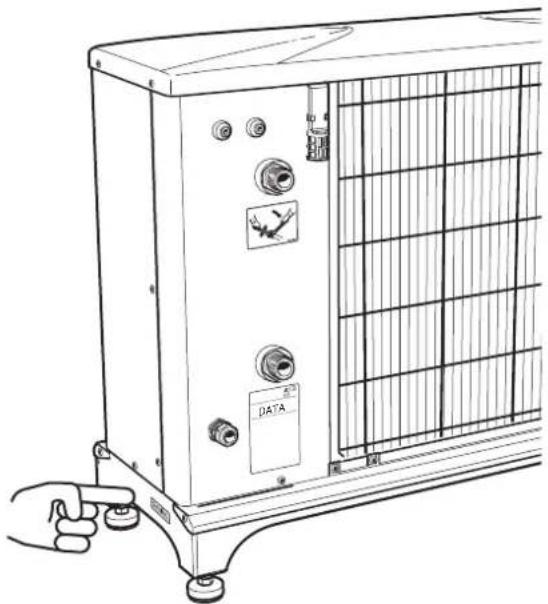

Numéro de série

Le numéro de série de F2050-6 et de F2050-10 figure sur le côté du pied du produit.

Le numéro de série de F2050-12 et de F2050-16 se trouve sur le côté droit.

Le numéro de série du produit est requis pour l'entretien et l'assistance.

Fonction de l'installation

Une pompe à chaleur air/eau utilise l'air extérieur pour pompe à chaleur. Cette énergie est ensuite transférée à un chauffage d'une habitation. La transformation énergétique de niveau de température plus élevé à l'eau du circuit de fluide de l'air extérieur pour le chauffage résidentiel a lieu dans trois étapes (2). La chaleur est distribuée dans tout le bâtiment par des circuits différents. À partir de l'air extérieur (1), de l'énergie est transmise par le biais du circuit de chauffage (3). L'énergie thermique gratuite est récupérée et transportée jusqu'à la

Les températures indiquées ne sont que des exemples et peuvent varier suivant les différentes installations et les périodes de l'année.

Air extérieur

A L'air extérieur est aspiré dans l'unité extérieure.

Le ventilateur achemine ensuite l'air jusqu'à l'évaporateur de l'unité extérieure. L'air transmet alors de l'énergie thermique au fluide frigorigène, et la température de l'air baisse. L'air froid est ensuite expulsé de l'unité extérieure.

Circuit frigorifique

C Un gaz (uide frigorigène) circule en circuit fermé dans l'unité extérieure et traverse l'évaporateur. Le point d'ébullition du gaz frigorigène est très faible. Dans l'évaporateur, le gaz frigorigène récupère l'énergie thermique de l'air extérieur et entre en ébullition.

Le gaz produit au cours de l'ébullition est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est comprimé, la pression augmente et la température du gaz augmente sensiblement, de 0 °C à environ 80 °C.

À partir du compresseur, le gaz est acheminé vers un échangeur thermique appelé condenseur, où il dégage de l'énergie thermique vers le module extérieur, à la suite de quoi le gaz est refroidi et redevient liquide.

Le fluide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le fluide frigorigène à sa température et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le processus est alors répété.

Réseau de distribution

G L'énergie thermique générée par le fluide frigorigène dans le condenseur est récupérée par l'eau du circuit de chauffage de l'unité intérieure, chauffée à environ 55 °C (température de départ).

L'eau de chauffage circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers les serpentins de chauffage ou les radiateurs de l'habitation.

Le serpentin intégré au module intérieur se trouve dans la pompe à chaleur. L'eau du serpentin chauffe l'eau chaude sanitaire.

Commande de la pompe F2050

F2050 est commandé différemment selon la configuration de votre système. Commandez la pompe à chaleur depuis votre module intérieur ou votre module de commande. Voir le manuel d'installation du module intérieur/module de commande.

Lors de l'installation, l'installateur procède aux réglages nécessaires au fonctionnement optimal de votre installation. Les réglages sont réalisés au niveau du module intérieur ou au niveau du régulateur.

Vérifications régulières

Lorsque la pompe à chaleur est située à l'extérieur, un tien externe est nécessaire.

Remarque!

Un entretien insuffisant peut entraîner sur F2050 des dommages importants non couverts par la garantie.

Vérification des grilles et du panneau inférieur sur F2050

Vérifiez régulièrement au cours de l'année que la grille n'est pas obstruée par des feuilles, de la neige ou autre.

Soyez particulièrement vigilant en cas de vent fort et/ou neige, car la grille peut se bloquer.

Vérifiez l'absence de saletés et de feuilles au dos de l'unité.

Vérifiez également que les orices d'évacuation situés sur le panneau inférieur sont propres et non obstrués.

Vérifiez régulièrement que la condensation est correctement évacuée via le tuyau de condensation. Si nécessaire, demandez l'aide de votre installateur.

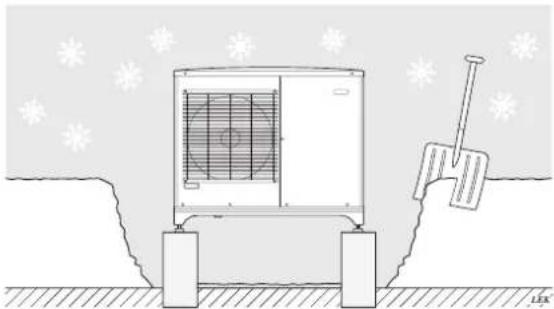

Nettoyez toute trace de neige et de glace

Empêcher toute accumulation de neige et obstruction de la grille sur F2050.

Nettoyer toute trace de neige et/ou de glace.

Nettoyage de la carrosserie

Si nécessaire, la carrosserie peut être nettoyée à l'aide d'un essuie-chien humide.

Prendre garde à ne pas érafer la pompe à chaleur lors du nettoyage. Éviter de vaporiser de l'eau à l'intérieur des grilles ou sur les côtés, afin qu'elle ne pénètre pas dans F2050. F2050 ne doit pas être en contact avec des agents de nettoyage alcalins.

En cas de coupures d'alimentation longue durée

En cas de pannes d'alimentation prolongées, il est recommandé d'effectuer la vidange d'une partie du système de chauffage situé en extérieur. L'installation de vannes d'arrêt de et de vidange facilitera la procédure. Contactez votre installateur en cas de doute.

Mode silencieux

La pompe à chaleur peut être réglée sur « Mode silencieux », ce qui permet de réduire son niveau sonore. Cette fonction peut être utile lorsque F2050 doit être placé dans des environnements sensibles au bruit. La fonction doit être utilisée uniquement pendant des périodes limitées, car F2050 risque de ne pas atteindre la puissance souhaitée.

Mise à jour du logiciel

Pour en savoir plus sur la mise à jour du logiciel, consultez le manuel d'installation de votre module intérieur ou de commande.

Problèmes d'inconfort

Dans la plupart des cas, le module intérieur/module de commande relève tout dysfonctionnement (pouvant nuire au confort), le signale par une alarme et affiche à l'écran les mesures à prendre.

Remarque!

Toute intervention derrière les caches fixés par des vis peut uniquement être réalisée par ou sous le contrôle d'un électricien qualifié.

Dépannage

Si le dysfonctionnement ne s'arrête pas à l'écran, les astuces suivantes peuvent être utilisées :

Opérations de BASE

• Groupe et principaux fusibles du logement.
• Le disjoncteur différentiel de l'habitation.
• Assurez-vous que l'air peut circuler librement autour de F2050, qu'aucun obstacle n'entrave sa circulation.
• Vérifiez que F2050 ne présente pas de dommage externe.

Accumulation de GLACE sur les pales, la GRILLE ou le cône du ventilateur.

Activez la fonction « Dégivrage ventilateur » dans le module intérieur/module de commande. Pour plus d'informations, reportez-vous à la section « Commande - Pompe à chaleur EB101 » du manuel d'installation.

En cas de problème, contactez votre installateur.

Eausous la F2050 (quantité importante)

• Installez l'accessoire KVR pour détourner la condensation de la pompe à chaleur air/eau.
• Vérifiez que l'eau s'écoule normalement du tuyau d'évacuation des condensats (KVR).

Contact

Rue du Pouldu du Ciel, 01600 ReyrieuxTel: [phone]

Tél: [phone]

info@nibe. fr

nibe. fr

Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe. eu pour plus d'informations.

NIBE Energy Systems

Hannabadsvägen 5

Box 14

SE-285 21 Markaryd

info@nibe. se

nibe. eu

Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication.

NIBE Energy Systems ne peut être tenu responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce document.

731670
