ELP PAR - Éclairage MARTIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type d'éclairage	Éclairage LED
Puissance	20W
Luminosité	2000 lumens
Température de couleur	3000K (blanc chaud)
Durée de vie	25 000 heures
Dimensions	30 cm x 15 cm x 10 cm
Poids	1,5 kg
Utilisation	Intérieur et extérieur
Installation	Montage mural ou plafond
Maintenance	Nettoyage régulier avec un chiffon doux
Réparation	Remplacement de la source LED en cas de défaillance
Sécurité	Certifié IP65 (résistant à l'eau et à la poussière)
Garantie	2 ans
Informations supplémentaires	Économie d'énergie, faible émission de chaleur

FOIRE AUX QUESTIONS - ELP PAR MARTIN

Comment puis-je installer le MARTIN ELP PAR ?

Pour installer le MARTIN ELP PAR, commencez par choisir un emplacement approprié. Utilisez le support de montage fourni pour fixer le projecteur. Assurez-vous de respecter les consignes de sécurité et les recommandations de distance par rapport aux surfaces inflammables.

Quelle est la puissance électrique requise pour le MARTIN ELP PAR ?

Le MARTIN ELP PAR nécessite une alimentation de 100-240 V AC, 50/60 Hz. Assurez-vous que votre source d'alimentation peut fournir cette tension.

Comment puis-je changer la couleur du MARTIN ELP PAR ?

Vous pouvez changer la couleur du MARTIN ELP PAR en utilisant des filtres de couleur ou en le connectant à un contrôleur DMX pour un réglage numérique des couleurs.

Que faire si le MARTIN ELP PAR ne s'allume pas ?

Vérifiez d'abord la connexion électrique et assurez-vous que l'appareil est correctement branché. Si le problème persiste, vérifiez le fusible et remplacez-le si nécessaire.

Est-ce que le MARTIN ELP PAR est étanche ?

Le MARTIN ELP PAR n'est pas conçu pour être étanche. Évitez de l'utiliser dans des environnements humides ou à l'extérieur sans protection adéquate.

Quel type de lampes utilise le MARTIN ELP PAR ?

Le MARTIN ELP PAR utilise des lampes LED de haute qualité, offrant une longue durée de vie et une faible consommation d'énergie.

Comment nettoyer le MARTIN ELP PAR ?

Pour nettoyer le MARTIN ELP PAR, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez les produits chimiques agressifs.

Le MARTIN ELP PAR peut-il être utilisé avec un variateur ?

Oui, le MARTIN ELP PAR est compatible avec les variateurs. Assurez-vous que le variateur est conçu pour fonctionner avec des appareils LED.

Où puis-je trouver le manuel d'utilisation du MARTIN ELP PAR ?

Le manuel d'utilisation est disponible sur le site Web du fabricant ou dans la boîte du produit. Vous pouvez également contacter le service client pour obtenir une copie.

MODE D'EMPLOI ELP PAR MARTIN

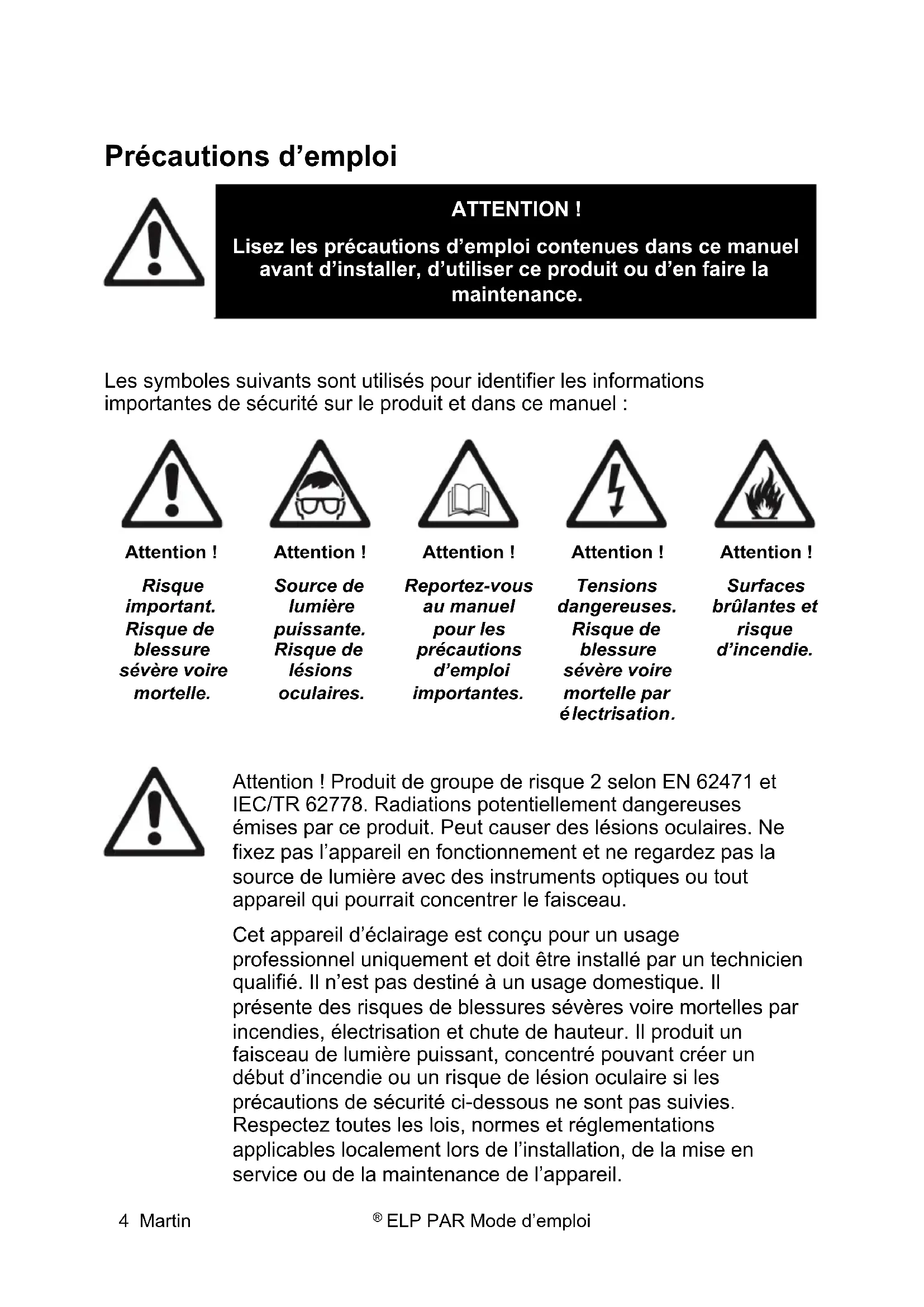

ELP PAR Mode d’emploi Précautions d’emploi

ATTENTION ! Lisez les précautions d’emploi contenues dans ce manuel avant d’installer, d’utiliser ce produit ou d’en faire la maintenance. Les symboles suivants sont utilisés pour identifier les informations importantes de sécurité sur le produit et dans ce manuel :

Attention ! Risque important. Risque de blessure sévère voire mortelle. Attention ! Source de lumière puissante. Risque de lésions oculaires. Attention ! Reportez-vous au manuel pour les précautions d’emploi importantes. Attention ! Tensions dangereuses. Risque de blessure sévère voire mortelle par

Attention ! Surfaces brûlantes et risque d’incendie.

Attention ! Produit de groupe de risque 2 selon EN 62471 et IEC/TR 62778. Radiations potentiellement dangereuses émises par ce produit. Peut causer des lésions oculaires. Ne fixez pas l’appareil en fonctionnement et ne regardez pas la source de lumière avec des instruments optiques ou tout appareil qui pourrait concentrer le faisceau. Cet appareil d’éclairage est conçu pour un usage professionnel uniquement et doit être installé par un technicien qualifié. Il n’est pas destiné à un usage domestique. Il présente des risques de blessures sévères voire mortelles par incendies, électrisation et chute de hauteur. Il produit un faisceau de lumière puissant, concentré pouvant créer un début d’incendie ou un risque de lésion oculaire si les précautions de sécurité ci-dessous ne sont pas suivies. Respectez toutes les lois, normes et réglementations applicables localement lors de l’installation, de la mise en service ou de la maintenance de l’appareil.Martin

ELP PAR Mode d’emploi 5 La source de lumière contenue dans cet appareil ne peut être remplacée que par Martin ou un partenaire technique Martin autorisé.

N’installez, n’utilisez et ne réparez les produits Martin qu’en appliquant les consignes du manuel d’utilisation, sous peine de créer un risque de sécurité ou provoquer des dommages qui ne sont pas couverts par la garantie du produit. Suivez les précautions de sécurité listées ci-dessous et respectez tous les avertissements dans ce manuel et imprimés sur le produit. Avant d’installer, d’utiliser ou réparer l’appareil, vérifiez sur le site Web Martin www.martin.com et soyez certain que vous avez la dernière documentation utilisateur pour l’appareil. Les révisions du document sont indiquées en bas de la page 2. Assistance technique Si vous avez des questions à propos de l’installation ou l’utilisation du projecteur en toute sécurité, veuillez contacter l’assistance technique Harman Professional : Pour une assistance technique en Amérique du Nord, veuillez contacter : [e-mail] Téléphone : [phone] Pour une assistance technique hors Amérique du Nord, veuillez contacter votre distributeur national. Protection contre les électrisations N’exposez pas l’appareil à la pluie ou l’humidité. Déconnectez l’appareil de l’alimentation électrique avant de procéder à l’installation ou la maintenance et lorsque le projecteur n’est pas utilisé. Assurez-vous que l’appareil est raccordé à la terre électrique. N’utilisez qu’une source de courant alternatif conforme aux normes électriques en vigueur et protégée contre les surintensités et les défauts différentiels. La prise de courant ou la coupure du courant externe qui alimentent le projecteur doivent être situés à proximité et accessibles aisément afin que l’appareil puisse être déconnecté facilement du secteur.6 Martin

ELP PAR Mode d’emploi Isolez immédiatement le projecteur du secteur si la fiche secteur, un joint, un capot, un câble ou tout autre composant est endommagé, défectueux, déformé, humide ou semble avoir surchauffé. Ne remettez pas le système sous tension tant que les réparations n’ont pas été effectuées. Avant d’utiliser le projecteur, vérifiez que les équipements et les câbles de distribution électriques sont en parfaite condition et homologués pour les besoins des appareils connectés. N’utilisez que des connecteurs de câble Neutrik powerCon TRUE1 TOP pour raccorder le projecteur. Ne connectez pas les appareils au secteur en une cascade qui dépasserait la puissance électrique de tout câble ou connecteur utilisé dans la chaîne. Pour connecter des projecteurs en cascade au secteur, vous devez vous équiper de câbles à conducteurs 12 AWG or 2.5

homologués pour 16 A et adaptés à la température ambiante. Aux USA et au Canada, les câbles doivent être homologués UL, de type SJT ou équivalent. En Europe, les câbles doivent être de type H05VV-F ou équivalent. Des câbles adaptés avec des connecteurs Neutrik powerCon TRUE1 TOP sont disponibles chez Martin (voir ‘Accessoires’ en page 50). Avec ces câbles, vous pouvez connecter en cascade les alimentations des projecteurs, de l’embase POWER OUT à l’embase POWER IN, mais ne reliez pas plus de : quatre (4) ELP PAR au total sous 100-120 V, ou sept (7) ELP PAR au total sous 200-240 V. Si vous prévoyez de connecter d’autres appareils à l’embase POWER OUT en série, additionnez l’appel de courant maximal de chaque appareil de la chaîne. Ne créez pas une chaîne d’appareils dont l’appel de courant maximal total dépasserait le courant maximal de tout connecteur dans la chaîne. Le courant maximal admis au connecteur POWER IN est de 16 A. Le courant maximal admis au connecteur POWER OUT est de 12 A. La tension et fréquence sur la sortie POWER OUT sont les mêmes que celles appliquées à l’embase POWER IN. Connectez seulement sur l’embase POWER OUT des appareils qui acceptent ces valeurs.Martin

ELP PAR Mode d’emploi 7 Protection contre les brûlures et les incendies N’utilisez pas l’appareil si la température ambiante (T

dépasse 40° C (104° F). La surface du produit peut atteindre 65° C (149° F) – à confirmer pendant l’utilisation. Evitez tout contact avec des personnes et des matériaux. Laissez l’appareil refroidir au moins 15 minutes avant la manipulation. Maintenez les matériaux inflammables très éloignés de l’appareil. Gardez tous les matériaux combustibles (par exemple tissu, bois, papier) à 0.5 m (1.7 ft.) au moins du boîtier de l’appareil. Assurez-vous qu’il y a un espace de circulation d’air non encombré autour de l’appareil. Prévoyez un espace minimum de 0.5 m (1.7 ft.) autour des ventilations et des grilles. N’utilisez pas l’appareil pour illuminer les surfaces situées à moins de 1 m (3.3 ft.) de l’appareil. Ne collez pas de filtres, de masques ou autres matériaux sur les composants optiques. Les lentilles de l’appareil peuvent concentrer les rayons du soleil à l’intérieur du projecteur et créer un risque d’incendie et de dommages. N’exposez pas l’avant de l’appareil au soleil ou à tout autre source très lumineuse. Protection contre les lésions oculaires Attention ! Produit de groupe de risque 2 selon EN 62471 et IEC/TR 62778. Le projecteur ELP PAR relève des groupes de risques suivants selon EN 62471 et IEC/TR 62778 aux distances indiquées ci-dessous. Le luminaire devrait être positionné de telle sorte qu’un regard prolongé vers celui-ci à une distance inférieure à 21.5 m n’est pas permis.8 Martin

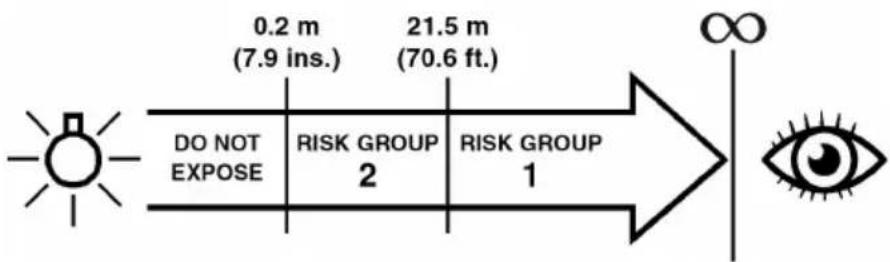

ELP PAR Mode d’emploi Ne fixez pas directement dans le faisceau de lumière de l’appareil. Ne regardez pas la source en fonctionnement. Des lésions oculaires peuvent en résulter. Ne regardez pas dans le faisceau avec une loupe, un télescope, un microscope ou tout instrument optique similaire qui pourrait concentrer la lumière. Assurez-vous que les personnes ne peuvent pas regarder directement vers le nez de l’appareil lorsque les sources risquent de s’allumer subitement. Cela peut se produire à la mise sous tension, lorsque le produit reçoit un signal DMX ou lorsque certains éléments des menus sont activés. Pour minimiser le risque d’irritation ou de lésions des yeux, déconnectez l’appareil du secteur lorsqu’il n’est plus utilisé et ménagez un éclairement suffisant pendant les périodes de travail afin que les pupilles des yeux se réduisent naturellement pour toutes les personnes travaillant à proximité. Protection contre les blessures Le projecteur n’est pas déplaçable lorsqu’il est installé. Assurez-vous que la structure de support et/ou le matériel utilisé peut accepter au moins 10 fois le poids de tous les appareils qu’ils supportent. En cas de suspension sous une structure, fixez l’appareil avec un crochet conforme. N’utilisez pas d’élingues de sécurité comme système de fixation primaire. Si le projecteur est installé dans un endroit où il pourrait occasionner des blessures ou dommages en cas de chute, installez comme indiqué dans ce manuel une fixation secondaire comme une élingue de sécurité qui maintiendra l’appareil si la fixation primaire cède. La fixation secondaire doit être approuvée par un bureau officiel tel que le TÜV comme fixation de sécurité pour le poids qu’elle sécurise, elle doit être conforme à la norme EN 60598-2-17 Section 17.6.6 et doit être capable de soutenir un effort statique dix fois le poids de l’appareil et de tous les accessoires installés. Vérifiez que tous les capots externes et les éléments de fixation sont solidement attachés.Martin

ELP PAR Mode d’emploi 9 Bloquez l’accès sous la zone de travail et travaillez sur une plateforme stable lors de l’installation, de l’entretien ou du transport du projecteur. N’utilisez pas l’appareil avec des capots ou des composants optiques manquants ou endommagés. En cas de problème de fonctionnement, arrêtez immédiatement l’appareil et déconnectez-le du secteur. N’essayez pas de mettre en service un appareil visiblement endommagé. Ne modifiez pas l’appareil si cela n’est pas décrit précisément dans ce manuel et n’installez que des pièces détachées d’origine de la marque Martin. Référez toute opération d’entretien non décrite dans ce manuel à un technicien qualifié.10 Martin

ELP PAR Mode d’emploi Introduction L’ELP PAR est un projecteur de type PAR lumineux à source LED, changeur de couleur calibré à partir de sept LEDs RGBW et un zoom motorisé avec un angle qui varie de 5.6° à 57.6° (angle de champ, au dixième de la valeur crête) ou de 4.2° à 35.4° (angle du faisceau, à 50% de la valeur crête). Il offre une gradation et un stroboscope électronique et dispose d’un support pour le montage sur le sol ou sur une structure scénique. L’ELP PAR peut être contrôlé par un contrôleur compatible DMX et accepte le protocole RDM. L’appareil est fourni avec un support de montage pliable. Avant d’utiliser le produit pour la première fois

1. Lisez ‘Précautions d’emploi’ en page 4 avant l’installation, la mise sous

tension ou la maintenance de l’appareil.

2. Déballez et vérifiez qu’il n’y a pas de dommages dus au transport avant

l’utilisation de l’appareil. N’essayez pas de mettre en service un appareil endommagé.

3. Vérifiez que la tension et la fréquence du secteur correspondent aux

besoins de l’appareil.

4. Vous pouvez raccorder l’appareil au secteur directement ou utiliser un

câble d’alimentation équipé d’une prise électrique comme décrit dans ce manuel et vous connecter sur une prise de courant.

5. Consultez les pages de support technique sur le site web de Martin

Professional sur www.martin.com pour la documentation utilisateur et les informations techniques plus récentes à propos de l’appareil. Les révisions des manuels d’utilisateur Martin sont identifiables par l’indice de révision au bas de la page de couverture. Soyez préparé à ce que l’appareil émette subitement une lumière vive lors de la mise sous tension.Martin

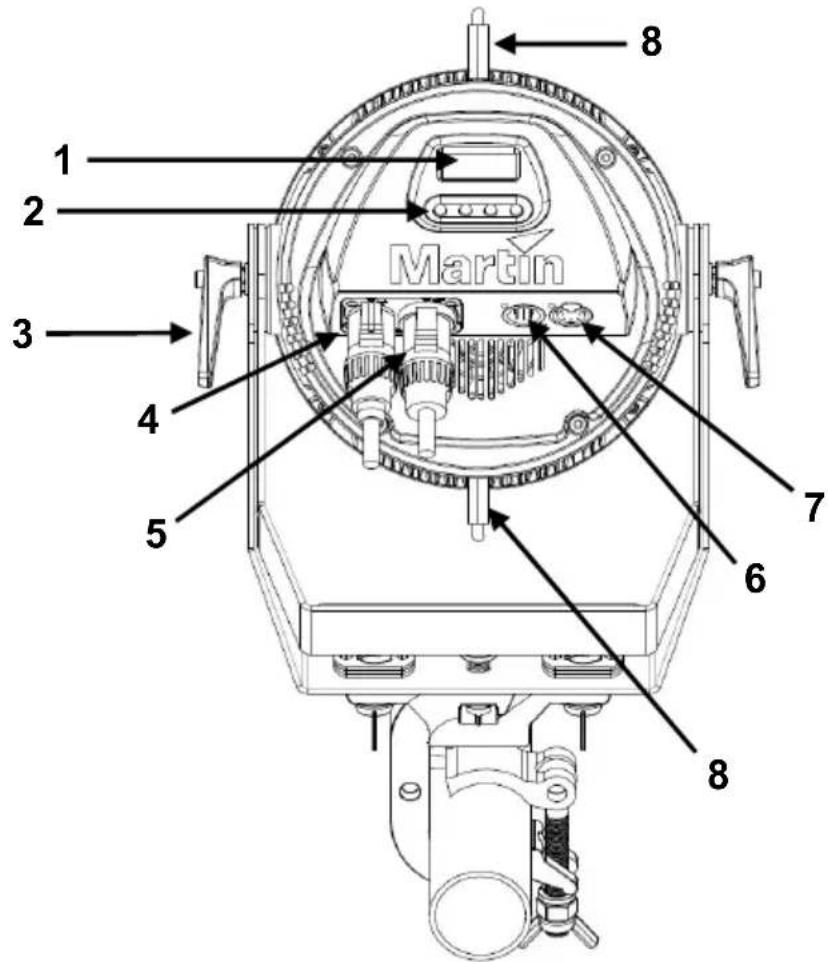

ELP PAR Mode d’emploi 11 Vue d’ensemble de l’appareil

2 – Boutons de configuration 3 – Poignée de réglage du tilt 4 – Entrée alimentation secteur (Neutrik powerCon TRUE1 TOP) 5 – Recopie secteur (Neutrik powerCon TRUE1 TOP) 6 – Entrée DMX (XLR Neutrik 5 broches) 7 – Recopie DMX (XLR Neutrik 5 broches) 8 – Mousqueton (non fourni) pour élingue de sécurité

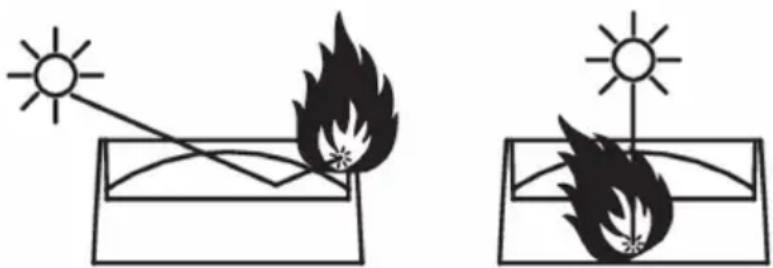

ELP PAR Mode d’emploi Installation physique Lisez ‘Précautions d’emploi’ en page 4 avant l’installation de l’appareil. Attention ! Voir les illustrations ci-dessous. Positionnez ou couvrez la tête afin que l’avant ne soit pas exposé au soleil ou à toute autre source de lumière puissante sous n’importe quel angle, même pour quelques secondes. L’appareil peut concentrer les rayons du soleil dans son train optique, créant un risque d’incendie et de dommages.

L’appareil est conçu pour un usage en extérieur seulement et doit être utilisé dans un endroit sec avec une ventilation adéquate. Assurez-vous qu’aucun évent de ventilation ne soit bloqué. L’appareil peut être fixé à une structure ou une surface stable (comme une structure scénique) ou posé sur une surface stable. Ne le laissez pas posé sur une surface d’où il peut être déplacé ou tomber, ou présenter un risque de trébuchement ou de blessure. Si vous installez l’appareil dans un endroit où il pourrait provoquer des blessures ou dommages s’il tombe, sécurisez-le comme décrit dans ce manuel en utilisant une élingue de sécurité qui retiendra l’appareil si la méthode de fixation primaire cède. Martin peut fournir des élingues de sécurité et des crochets adaptés à cet appareil (voir ‘Accessoires’ en page 50). Eviter les dommages des autres sources de lumière Important ! Ne pointez pas la lumière d’autres projecteurs sur l’ELP PAR, un éclairement puissant peut endommager l’écran.Martin

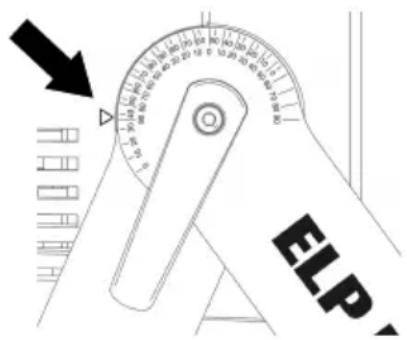

ELP PAR Mode d’emploi 13 Graduations d’angle du support de montage Voir l’illustration à droite. Le support de montage de l’appareil possède des graduations d’angle imprimées sur les deux côtés près des poignées d’ajustement. Les graduations indiquent l’inclinaison précise de la tête. Il y a deux graduations. Les valeurs intérieures sont destinées à un appareil posé sur le sol, les valeurs extérieures lorsque l’appareil est suspendu. Positionnement de l’appareil sur une surface plate et horizontale Utilisez une surface stable et horizontale qui peut supporter au moins 10 fois le poids de tous les appareils et équipements qu’elle supporte. Voir l’illustration à droite. L’appareil peut être placé sur la surface en relâchant les poignées (fléchées) sur les deux côtés de l’appareil. Ecartez complétement la lyre du support de montage, et puis resserrez les poignées.14 Martin

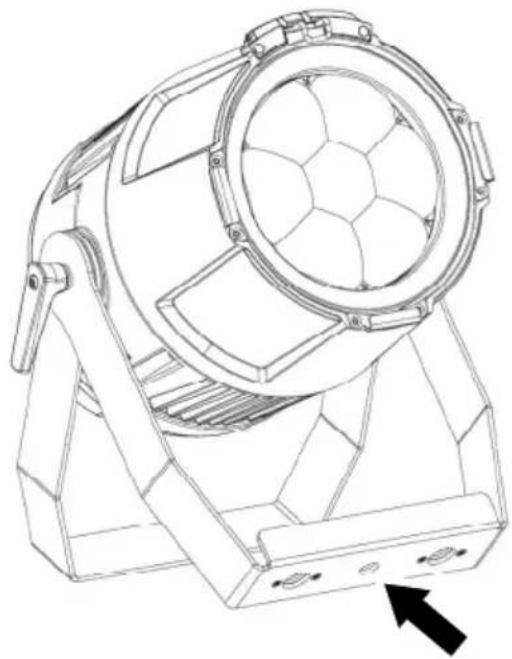

ELP PAR Mode d’emploi Fixation de l’appareil sur une surface plane Utilisez une surface stable et horizontale qui peut supporter au moins 10 fois le poids de tous les appareils et équipements qui sont installés. Assurez- vous que toutes les fixations utilisées peuvent supporter au moins dix fois le poids de tous les appareils et équipements qui sont installés. Pour fixer l’appareil à une surface :

1. Voir l’illustration à gauche. Mettre un

boulon M12, de grade 8.8 minimum, ou un tirefond équivalent dans le trou (fléché) au centre de la lyre principale et dans la surface.

2. Si vous utilisez un boulon, sécurisez-le

avec une rondelle et un écrou autobloquant.

3. Vérifiez que l’appareil est maintenu

4. Si vous installez l’appareil dans un endroit où il pourrait provoquer des

blessures et dommages en cas de chute, sécurisez-le comme indiqué ci-dessous avec une élingue de sécurité qui maintiendra l’appareil si la méthode de fixation primaire cède. Suspension de l’appareil à une structure scénique L’appareil peut être suspendu à une structure scénique ou à une structure de montage similaire dans n’importe quelle orientation. Lors de l’installation de l’appareil en suspension verticale, vous pouvez utiliser un collier de type ouvert comme un crochet en G. Lors de l’installation dans n’importe quelle orientation, vous devez utiliser un collier demi-coupleur (voir l’illustration à droite) qui enserre complètement le tube porteur. Pour fixer l’appareil à une structure scénique :

1. Vérifiez que la structure peut supporter au moins dix fois le poids de tous

les appareils et équipements qui sont installés dessus.

2. Bloquez l’accès sous la zone de travail.

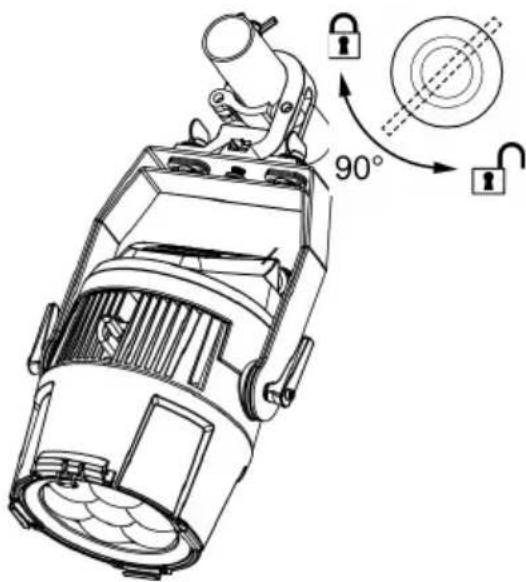

ELP PAR Mode d’emploi 15 - Boulonnez un crochet directement au support de montage de l’appareil en utilisant un boulon M12 de grade 8.8 et un écrou autobloquant, ou - Boulonnez un crochet à l’embase Omega Martin (accessoire disponible ref. P/N 91602001 chez votre fournisseur Martin) en utilisant un boulon de grade 8.8. Voir l’illustration à droite. Repliez la lyre sur elle-même et fixez l’embase Omega fermement. Tournez les fixations quart-de-tour dans l’embase Omega à 90° pour les verrouiller complètement.

4. En travaillant depuis une plateforme stable, suspendez l’appareil avec

ses crochets sur la structure et fixez le crochez fermement.

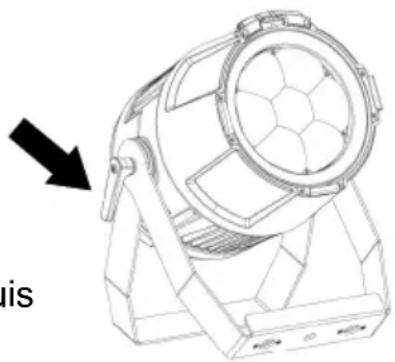

5. Desserrez les poignées de réglage sur les deux côtés de l’appareil et

ajustez l’angle de tilt de l’appareil, puis resserrez les poignées.

6. Sécurisez l’appareil avec une élingue de sécurité comme indiqué ci-

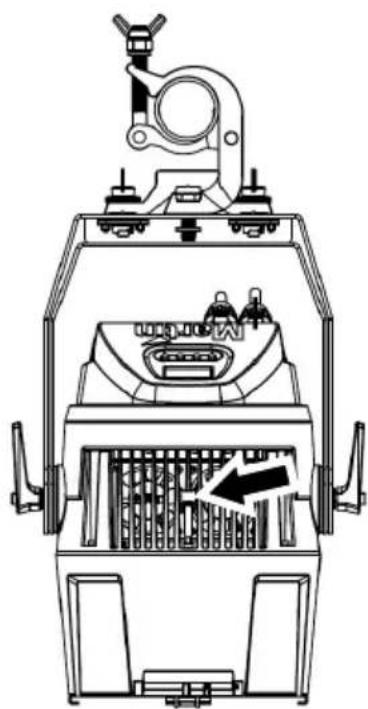

dessous. Sécurisation avec une élingue de sécurité

1. Procurez-vous une élingue de sécurité (ou autre

fixation secondaire) conforme pour le poids de l’appareil.

2. Voir l’illustration à droite. Il y a un point d’attache

(fléché) sur la grille de ventilation en haut de l’appareil et un second point identique, en bas de l’appareil. Fixez l’élingue à un des points d’attache (fléché) sur l’appareil soit en bouclant l’élingue autour du point d’attache ou bien en utilisant un mousqueton. Ne bouclez pas simplement l’élingue de sécurité autour de la lyre du support de montage, sinon le projecteur ne sera pas sécurisé s’il se sépare de sa lyre.

3. Enlevez autant de mou que possible de l’élingue de sécurité et fixez-la à

ELP PAR Mode d’emploi

4. Assurez-vous que l’élingue de sécurité retiendra l’appareil si la fixation

primaire cède. Votre revendeur Martin peut fournir des élingues de sécurité et des crochets adaptés (voir ‘Accessoires’ en page 50).Martin

ELP PAR Mode d’emploi 17 Alimentation électrique

Lisez ‘Précautions d’emploi’ en page 4 avant de connecter l’appareil au secteur. Avant de connecter d’autres appareils à l’embase POWER OUT, consultez ‘Liaison des appareils en cascade’, page 18. Pour vous protéger des électrisations, l’appareil doit être relié à la terre électrique. Le circuit d’alimentation doit être équipé d’un fusible ou d’un disjoncteur magnétothermique et d’une protection contre les défauts différentiels. Les prises de courant ou les interrupteurs qui alimentent l’appareil doivent être situés à proximité de l’appareil et facilement accessible afin que l’appareil puisse aisément être déconnecté du secteur. N’utilisez pas un système de gradation externe pour alimenter l’appareil, cela provoquerait des dommages qui ne sont pas couverts par la garantie du produit. L’alimentation de l’appareil requiert un câble d’alimentation avec connecteur femelle Neutrik powerCon TRUE1 NAC3FX-W (TOP). Le câble doit respecter les besoins listés dans la section “Protection contre les électrisation” en page 5. Martin peut fournir des câbles adaptés avec des connecteurs femelles TRUE1 TOP de longueur 1.5 m (4.9 ft.) ou 5 m (16.4 ft.), ainsi que des connecteurs femelle TRUE1 TOP en vrac (voir “Accessoires” en page 50). L’appareil peut être câblé directement à une installation électrique si vous souhaitez l’installer de façon permanente. Vous pouvez également monter une fiche d’alimentation adaptée aux prises de courant locales sur le câble d’alimentation. Si vous installez une fiche d’alimentation sur le câble d’alimentation, suivez les instructions du fabricant de la fiche et connectez les fils comme indiqué dans ce tableau : Terre, Masse ou Neutre ou N Phase ou L Système US Vert Blanc Noir Système EU Jaune/vert Bleu Marron L’appareil possède une alimentation auto adaptative et accepte une alimentation de 100-120/200-240 V à 50/60 Hz. N’appliquez pas une alimentation hors de ces plages de tension et de fréquence à l’appareil.18 Martin

ELP PAR Mode d’emploi Liaison des appareils en cascade Si vous disposez d’un câble d’alimentation de 12 AWG/2.5 mm

et de câbles de recopie 12 AWG/2.5 mm

Martin (voir “Accessoires” en page 50), vous pouvez relayer l’alimentation du secteur d’un appareil vers d’autres en les raccordant en cascade, de l’embase POWER OUT à l’embase POWER IN. En utilisant des câbles 12 AWG/2.5 mm

Martin, vous pouvez créer une cascade de : maximum quatre (4) ELP PAR au total sous 100-120 V, ou maximum sept (7) ELP PAR au total sous 200-240 V.Martin

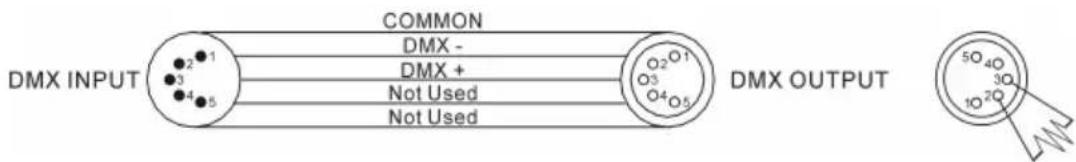

ELP PAR Mode d’emploi 19 Connexion aux données Une liaison de données DMX 512 est nécessaire pour contrôler l’appareil par DMX. L’appareil a des embases XLR 5 broches pour l’entrée et sortie DMX.

Le nombre d’appareils en cascade est limité par le nombre de canaux DMX nécessaires par appareil connecté soit 512 canaux maximum disponibles par univers DMX. Notez que si le contrôle indépendant d’un appareil est demandé, il doit avoir ses propres canaux DMX. Les appareils qui doivent se comporter à l’identique peuvent partager les mêmes adresses et canaux DMX. Pour ajouter plus d’appareils ou groupes d’appareils quand la limite ci- dessus est atteinte, ajoutez un univers DMX et une autre liaison en cascade. Conseils pour une transmission fiable des données Utilisez un câble à paires torsadées blindé conçu pour les appareils RS-485: un câble microphone standard ne peut pas transmettre des données de contrôle de manière fiable sur de longues distances. Un câble de 24 AWG est adapté pour une distance jusqu’à 300 mètres (1000 ft.). Un câble de plus grosse section et/ou un répéteur DMX est recommandé pour de longues distances. Le brochage sur tous les connecteurs est broche 1 = blindage, broche 2 = cold (-), et broche 3 = hot (+). Les broches 4 et 5 dans le connecteur XLR 5 ne sont pas utilisées par l’appareil mais sont disponibles pour des signaux de données additionnels éventuellement nécessaires comme par le standard DMX512-A. Le brochage standard est broche 4 = data 2 cold (-) et broche 5 = data 2 hot (+). Si vous avez besoin de séparer la liaison en branches, utilisez un répartiteur opto-isolé (splitter). Utilisez un répartiteur compatible RDM si vous exploitez ce protocole. Terminez la liaison en installant un bouchon de terminaison dans l’embase de sortie du dernier appareil. Le bouchon de terminaison, qui est une prise XLR mâle avec une résistance de 120-Ohm, 0.25-Watt soudée entre les broches 2 et 3, “absorbe” le signal de contrôle pour éviter les réflexions parasites et les interférences. Si un répartiteur est utilisé, terminez chaque branche de la liaison. Connexion de la liaison de données DMX Pour connecter l’appareil aux données :20 Martin

ELP PAR Mode d’emploi

1. Connectez la sortie DMX du contrôleur au connecteur d’entrée DMX

XLR mâle du premier appareil.

2. Connectez la sortie DMX du premier appareil à l’entrée DMX de

l’appareil suivant et continuez de connecter en cascade la sortie d’un appareil à l’entrée du suivant. Terminez la liaison sur le dernier appareil avec un bouchon de terminaison.Martin

ELP PAR Mode d’emploi 21 Configuration de l’appareil Cette section détaille les caractéristiques de l’appareil configurables pour déterminer comment il peut être contrôlé et se comporter. Ces réglages sont réalisés en utilisant les menus disponibles dans le panneau de contrôle. Les réglages sont conservés dans la mémoire lorsque l’appareil est éteint. Vous pouvez trouver l’arborescence complète de la structure des menus dans ‘Menus de commande’ en page 42. Utilisation des menus Pour accéder aux menus ou retourner au niveau supérieur suivant de l’arborescence des menus, appuyez sur le bouton MENU. Naviguez dans la structure des menus en utilisant les touches ENTER, Haut et Bas. Si vous avez sélectionné une option, confirmez votre sélection et réglez cette option en utilisant le bouton ENTER, ou si vous souhaitez remonter d’un niveau dans l’arborescence sans faire de changement, appuyez sur le bouton MENU. Pour quitter les menus, appuyez sur le bouton MENU. Fonctions de pression de touche spéciales Appuyez sur les touches Haut et Bas simultanément pour pivoter l’écran du panneau de contrôle de 180°. Appuyez sur le bouton MENU et la touche Haut simultanément pour réinitialiser complètement l’appareil. Maintenez le bouton ENTER enfoncé pendant 2 secondes pour mettre l’appareil en mode raccourci Focus pendant une minute (voir ‘Raccourci Focus’ en page 29). MENU Active les menus de configuration, ou Active les raccourcis (maintenir 2 s), ou Remonte d’un niveau dans la structure des menus

Descend d’un niveau dans les menus

Remonte d’un niveau dans les menus ENTER Confirme la fonction sélectionnée Maintenir 2 secondes pour activer le mode Focus22 Martin

ELP PAR Mode d’emploi Menu de raccourcis Appuyez et maintenez le bouton MENU pendant deux secondes pour ouvrir un petit menu de raccourcis avec deux options : RESET ALL effectue une réinitialisation complète du projecteur avec tous ses effets. ROTATE DISPLAY pivote l’écran du panneau de contrôle à 180°. Cette fonction facilite la lecture des menus du panneau de contrôle lors du changement de position à l’installation suspendue. PERSONALITY OVERVIEW donne une liste de réglages de personnalité. Naviguez dans la liste avec les touches Haut et Bas. Adressage DMX L’adresse DMX, ou canal de base, est le premier canal utilisé pour recevoir des commandes du contrôleur DMX. Le projecteur utilise 14 canaux DMX. Cela signifie que pour un groupe d’appareils dont le premier est à l’adresse DMX 1, l’adresse DMX 15 est disponible pour le prochain appareil, l’adresse DMX 29 pour l’appareil après celui-ci, et ainsi de suite Pour un contrôle indépendant, chaque appareil doit avoir ses propres canaux de contrôle. Vous pouvez donner la même adresse DMX à deux appareils en même temps si vous souhaitez qu’ils se comportent de façon identique. Donner la même adresse DMX à plusieurs appareils peut être utile pour des contrôles groupés et le dépannage. Pour régler l’adresse DMX :

1. Dans le panneau de contrôle de l’appareil, utilisez les touches Haut et

Bas pour sélectionner DMX ADDRESS et appuyez sur ENTER. L’adresse DMX actuelle de l’appareil clignotera sur l’écran.

2. Utilisez les touches Haut et Bas pour sélectionner une nouvelle adresse.

3. Une fois que la nouvelle adresse a été sélectionnée, appuyez sur

ENTER pour la confirmer (ou appuyez sur MENU pour sortir sans faire de modification). Modes raw, extended et calibrated En mode Raw, toutes les LEDs fonctionnent à pleine intensité et la fonctionnalité CTC (correction de température de couleur) est désactivée. La couleur produite par un appareil peut sensiblement différer de celles d’autres appareils, en fonction des lots de LEDs utilisés. En mode Extended, le blanc composé est calibré, donnant un blanc parfait, identique entre plusieurs appareils, mais les couleurs primaires et secondaires ne sont pas calibrées, ce qui permet une saturation de couleurMartin

ELP PAR Mode d’emploi 23 maximale. Plus vous vous rapprochez du blanc, plus les appareils tendent vers l’uniformité. Plus vous vous éloignez du blanc vers des couleurs saturées et plus la différence sera visible. En mode Calibrated, le blanc et les couleurs sont complètement calibrés. Cela signifie que la sortie de plusieurs appareils correspondra sans différence visible. D’un autre côté, la saturation des couleurs sera légèrement moins importante. Mode d’émulation tungstène Dans le mode d’émulation tungstène, la lumière blanche du projecteur devient plus chaude, le réchauffement est augmenté à faible niveau de gradation et un effet de lueur persistante est ajouté après la gradation. Ce mode donne la sensation d’un projecteur à base de lampe à incandescence 2800 K. Courbes de gradation Quatre courbes de gradation sont disponibles : LINEAR – le rapport entre la consigne DMX et la sortie est totalement linéaire. SQUARE LAW – le réglage d’intensité est plus fin à faibles niveaux, mais plus grossier en fin de course. INVERSE SQUARE LAW – le réglage d’intensité est plus fin à hauts niveaux, plus grossier en début de course. S-CURVE – le réglage d’intensité est plus fin à bas et hauts niveaux, plus grossier en milieu de course. Pour régler la courbe de gradation de l’appareil :

1. Sélectionnez DIMMER CURVE et appuyez sur ENTER. La courbe de

gradation actuelle clignote sur l’écran.

2. Utilisez les touches Haut et Bas pour sélectionner LINEAR, SQUARE

LAW, INV SQ LAW, or S-CURVE.

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement).24 Martin

ELP PAR Mode d’emploi Vitesse et fluidité de gradation Vous pouvez optimiser la gradation pour des transitions plus rapides ou plus fluides. Pour optimiser la gradation :

1. Sélectionnez DIMMING SPEED et appuyez sur ENTER.

2. Utilisez les touches Haut et Bas pour sélectionner FAST (gradateur

optimisé pour la vitesse) ou SMOOTH (gradateur optimisé pour la fluidité).

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Blackout ou Hold si le signal DMX s’arrête Vous pouvez décider comment le projecteur se comporte si vous le contrôlez par DMX et que le signal DMX est interrompu :

1. Sélectionnez NO DATA MODE et appuyez sur ENTER. Le mode actuel

choisi clignotera sur l’écran.

2. En utilisant les touches Haut et Bas, sélectionnez BLACKOUT ou HOLD

pour décider comment l’appareil devrait répondre s’il arrête de recevoir un signal DMX : - Si vous sélectionnez BLACKOUT, l’appareil s’éteindra - Si vous sélectionnez HOLD, l’appareil maintiendra l’effet présent au moment de la coupure.

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Mode de refroidissement Le réglage du mode de refroidissement vous permet de décider s’il faut donner la priorité au silence du système ou à un rendement lumineux plus élevé :

1. Sélectionnez COOLING MODE et appuyez sur ENTER. Le mode actuel

choisi clignote sur l’écran.

2. En utilisant les touches Haut et Bas, sélectionnez une des trois options

de refroidissement : - Si vous sélectionnez REGULATED FANS, les ventilations fonctionneront à vitesse normale. La régulation de température augmente la vitesse de ventilation si l’appareil approche de sa température maximale de fonctionnement. Ce réglage donne un bon compromis entre un faible bruit de ventilation et un éclairage puissant.Martin

ELP PAR Mode d’emploi 25 - Si vous sélectionnez THEATER MODE, les ventilations fonctionneront à vitesse faible. La régulation de température réduit au maximum la puissance lumineuse si l’appareil approche de sa température maximale de fonctionnement. Ce réglage donne la priorité au plus faible bruit possible. Le réglage THEATER MODE augmente également la fréquence de rafraîchissement des LEDs à 19 200 Hz pour garantir un enregistrement vidéo à très grande vitesse sans scintillement. - Si vous sélectionnez FULL, les ventilations fonctionneront à pleine vitesse sans régulation de température. Ce réglage maximise le refroidissement et donne la priorité à l’intensité la plus forte possible.

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Rotation de l’écran La façon la plus rapide pour pivoter l’écran du panneau de contrôle à 180° pour le faire correspondre à l’orientation de l’appareil est d’appuyer et maintenir le bouton Haut et puis d’appuyer sur le bouton Bas. Vous pouvez également pivoter l’écran en utilisant le menu DISPLAY :

1. Sélectionnez DISPLAY DISPLAY ROTATION et appuyez sur ENTER.

2. Utilisez les touches Haut et Bas pour sélectionner NORMAL (affichage

dans une orientation normale) ou ROTATE 180° (affichage inversé pour faciliter la lecture si vous installez le projecteur suspendu verticalement).

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Intensité de l’écran Pour régler la luminosité de l’écran du panneau de contrôle :

1. Sélectionnez DISPLAY DISPLAY INTENSITY et appuyez sur ENTER.

2. Utilisez les touches Haut et Bas pour ajuster la luminosité de l’écran de

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Unités de température Pour que l’appareil affiche les températures en degrés Celsius ou Fahrenheit :

1. Sélectionnez DISPLAY TEMPERATURE UNIT et appuyez sur

2. Utilisez les touches Haut et Bas pour sélectionner °C ou °F.26 Martin

ELP PAR Mode d’emploi

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Réinitialisation par défaut d’usine Pour remettre l’appareil à ses réglages d’usine :

1. Sélectionnez FACTORY DEFAULT et appuyez sur ENTER pour

2. Utilisez les touches Haut et Bas pour sélectionner YES pour effacer tout

réglage personnalisé et remettre l’appareil à ses réglages d’usine, ou sélectionnez NO pour annuler.

3. Appuyez sur ENTER pour confirmer votre choix (ou appuyez sur MENU

pour quitter sans faire de changement). Test de l’appareil Vous pouvez exécuter une séquence automatique pour tester tous les effets du projecteur ou tester manuellement les effets individuels en utilisant les menus de configuration. Test automatique des effets Pour réaliser un test complet de tous les effets de l’appareil :

1. Sélectionnez FIXTURE TEST TEST ALL et appuyez sur ENTER pour

confirmer. Le test automatique s’exécutera.

2. Pour arrêter le test et remonter d’un niveau dans l’arborescence des

menus, appuyez sur MENU. Test manuel des effets Vous pouvez également tester manuellement chaque effet. Pour tester la gradation des LEDs :

1. Sélectionnez FIXTURE TEST TEST DIMMER et appuyez sur ENTER.

2. Pour arrêter le test et remonter d’un niveau dans l’arborescence des

menus, appuyez sur MENU. Pour tester un effet individuellement :

1. Sélectionnez FIXTURE TEST TEST EFFECTS et appuyez sur

2. Utilisez les touches Haut et Bas pour sélectionner RED, GREEN, BLUE,

CTC, COLOR (test de la roue de couleur virtuelle), ou ZOOM. Appuyez sur ENTER pour confirmer votre sélection. L’appareil va maintenant exécuter un test automatique de l’effet sélectionné.

3. Appuyez sur MENU pour quitter le test et retourner à la liste des effets.Martin

ELP PAR Mode d’emploi 27 Information de l’appareil Durée de mise sous tension

1. Sélectionnez INFORMATION POWER ON TIME et appuyez sur

ENTER pour afficher le nombre total des heures de mise en service de l’appareil depuis qu’il a quitté l’usine.

2. Pour remonter d’un niveau dans l’arborescence des menus, appuyez

sur MENU. Durée de fonctionnement des LEDs

1. Sélectionnez INFORMATION LED HOURS et appuyez sur ENTER

pour afficher le nombre total d’heure d’allumage des LEDs depuis que l’appareil a quitté l’usine.

2. Pour remonter d’un niveau dans l’arborescence des menus, appuyez

sur MENU. Version du logiciel (firmware) Pour voir quelle version du logiciel est installée dans l’appareil :

1. Sélectionnez INFORMATION SW VERSION et appuyez sur ENTER.

L’écran indiquera la version du firmware actuellement installée.

2. Utilisez les touches Haut et Bas pour faire défiler à travers les révisions

3. Pour remonter d’un niveau dans l’arborescence des menus appuyez sur

MENU. Numéro d’identification de l’appareil Vous pouvez régler un numéro ID à 4 chiffres pour vous aider à identifier l’appareil dans une installation. Pour administrer le numéro ID :

1. Sélectionnez INFORMATION FIXTURE ID et appuyez sur ENTER.

L’écran indiquera le numéro ID actuel de l’appareil.

2. Utilisez les touches Haut et Bas pour augmenter ou réduire le numéro

ID actuel de l’appareil jusqu’au numéro ID que vous souhaitez attribuer à l’appareil.

3. Appuyez sur ENTER pour confirmer le nouveau numéro ID (ou appuyez

sur MENU pour quitter sans faire de changement). Numéro d’identification unique RDM Vous pouvez voir le numéro unique RDM ID à 12 chiffres non-réglable de l’appareil. Pour voir le numéro RDM UID :

1. Sélectionnez INFORMATION RDM UID et appuyez sur ENTER.

L’écran indiquera le numéro ID RDM unique de l’appareil.

2. Appuyez sur MENU pour quitter.28 Martin

ELP PAR Mode d’emploi Affichage de la température de l’appareil Pour vérifier la température interne de l’appareil :

1. Sélectionnez INFORMATION TEMPERATURES et appuyez sur

ENTER. L’appareil affichera sur deux lignes les températures actuelles de la carte LED et de la carte d’alimentation.

2. Pour remonter d’un niveau dans l’arborescence des menus, appuyez

sur MENU. Affichage de la vitesse de ventilation Pour voir la vitesse actuelle de chaque ventilateur de refroidissement de l’appareil en RPM :

1. Sélectionnez INFORMATION FAN SPEED et appuyez sur ENTER.

L’appareil affichera sur deux lignes les vitesses actuelles en RPM de la ventilation de la carte LED et de la carte d’alimentation.

2. Pour remonter d’un niveau dans l’arborescence des menus, appuyez

sur MENU. DMX Live Vous pouvez voir les valeurs DMX actuellement reçues sur chacun des canaux DMX de l’appareil. Cela peut être utile à des fins de dépannage. Pour voir les valeurs DMX reçues :

1. Sélectionnez DMX LIVE et utilisez les touches Haut et Bas pour faire

défiler la valeur reçue sur chaque canal.

2. Pour remonter d’un niveau dans l’arborescence des menus, appuyez

sur MENU. Réinitialisation de l’appareil Vous pouvez réinitialiser l’appareil pour le remettre à son état de démarrage, ou ne réinitialiser que ses effets. Pour effectuer une réinitialisation complète, sélectionnez MANUAL CONTROL RESET ALL, sélectionnez YES ou NO et appuyez sur ENTER. L’appareil s’initialise pour revenir à son état de démarrage - comme si vous avez coupé l’alimentation. La procédure de réinitialisation peut prendre quelques secondes. Pour réinitialiser seulement les effets de l’appareil, sélectionnez MANUAL CONTROL RESET EFFECTS et appuyez sur ENTER. Les effets de l’appareil se réinitialisent. La procédure de réinitialisation des effets peut prendre quelques secondes.Martin

ELP PAR Mode d’emploi 29 Contrôle manuel Vous pouvez contrôler les effets de l’appareil manuellement sans avoir besoin d’un signal DMX. Cela vous permet de réaliser une scène autonome. Pour manuellement contrôler l’appareil :

1. Sélectionnez MANUAL CONTROL et puis utilisez les touches Haut et

Bas pour faire défiler l’effet que vous souhaitez contrôler. Appuyez sur ENTER.

2. Utilisez les touches Haut et Bas pour réglez la valeur DMX (000 à 255)

que vous souhaitez envoyer à l’effet. Appuyez sur ENTER pour confirmer et envoyer cette valeur.

3. Pour retourner à la liste des effets, appuyez sur MENU.

4. Si vous souhaitez contrôler manuellement les autres effets en même

temps que le premier effet, répétez les étapes 1. et 2. et 3. ci-dessus pour les autres effets. Lorsque vous avez fini de régler les effets, appuyez sur MENU pour remonter d’un niveau dans l’arborescence des menus. L’appareil va continuer de montrer les effets que vous avez réglé manuellement jusqu’à ce que vous choisissiez de nouvelles valeurs de contrôle manuel. Les effets ne sont pas affectés par l’extinction et l’allumage de l’appareil : si vous éteignez l’appareil puis le rallumez, il recommencera à montrer les effets. Pour arrêter les effets, ouvrez le menu DMX SETUP. Cela arrêtera immédiatement tous effets contrôlés manuellement. En mode de contrôle manuel, l’appui sur n’importe quel bouton sur le panneau de contrôle allume l’écran de celui-ci et montre le message MANUAL CONTROL MODE. Raccourci Focus (Focus shortcut) L’appareil dispose d’un mode ‘Focus shortcut’ qui vous permet d’ajuster l’effet de zoom. Cela peut être utile si vous avez installé plusieurs appareils et que vous souhaitez faire correspondre la taille des faisceaux projetés. Pour ajuster l’effet de zoom :

1. Maintenez ENTER pendant 2 secondes. Le mode raccourci Focus est

maintenant activé pendant une minute. L’éclairage commute au blanc complet et le zoom se réduit

2. Utilisez les touches Haut et Bas pour régler le zoom pour un angle et

une position optimale.

3. Pour remonter d’un niveau dans l’arborescence des menus, appuyez

ELP PAR Mode d’emploi

4. L’appareil conserve son réglage de zoom jusqu’au prochain

redémarrage. Le contrôle DMX est désactivé quand l’appareil est en mode ‘Focus shortcut’. Canal DMX de contrôle/réglages Le canal DMX contrôle/réglages vous permet de configurer certains réglages de l’appareil à distance par DMX. Les fonctions de contrôle/réglages vous obligent à maintenir la valeur DMX demandée pendant un quelques secondes pour les activer (voir la section Protocole DMX en page 38). Les fonctions suivantes sont disponibles dans le canal DMX contrôle/ réglages : Mode hibernation Le mode hibernation règle l’intensité de la lumière à zéro et désactive le déploiement d’effets. Le but principal de ce mode est de protéger l’appareil de l’absorption de matières en suspension dans l’air telles que des poussières et des confettis et donne une option pour les situations où le bruit est essentiel. La petite réduction dans la consommation d’énergie obtenue en mode hibernation n’est pas le but principal de ce mode. Lorsque vous sortez l’appareil du mode hibernation, il réalise une initialisation complète. Capture d’une scène La fonction Scene Capture vous permet d’enregistrer une scène (une scène consiste en une certaine combinaison d’effets ou ‘look’) et de la rejouer à tout moment. Il y a trois contrôles de capture de scène sur le canal DMX contrôle/réglages : Capture current scene enregistre la scène actuellement affichée dans la mémoire de l’appareil. Captured scene playback = ON règle l’appareil pour montrer la scène qui est enregistrée en mémoire à chaque fois qu’il est allumé et qu’il ne reçoit pas de signal DMX. Captured scene playback = OFF désactive la fonction scene playback : l’appareil ne montre pas la scène qui est enregistrée dans la mémoire. Si vous capturez une scène, l’appareil garde cette scène en mémoire même après extinction et rallumage.Martin

ELP PAR Mode d’emploi Effets Consultez ‘Protocole DMX’ en page 38 pour la liste complète des canaux DMX et des valeurs requises pour contrôler les différents effets Effet de shutter Les effets électroniques ‘shutter’ permettent une ouverture instantanée et un noir sec, un stroboscope à vitesse variable régulière ou aléatoire. Gradateur L’intensité globale peut être ajustée de 0 à 100% en utilisant une gradation électronique fluide et continue avec une résolution de contrôle de 16 bits. Couleurs personnalisées Le projecteur offre une interface de composition de couleur RGB avec une résolution de 16 bits. Les couleurs sont obtenues en utilisant la sortie LED RGBW. Effet de roue de couleur En plus de la composition de couleur, l’ELP PAR dispose d’un effet de roue de couleur virtuelle avec 48 couleurs programmées. La roue de couleur virtuelle permet également un défilement de couleur à vitesse variable et des couleurs aléatoires. Notez que les commandes DMX envoyées au canal de la roue de couleur virtuelle annulent les commandes DMX envoyées sur les canaux de couleur RGB individuels. Cela signifie que si vous souhaitez utiliser le contrôle de couleur RGB sur les canaux DMX 4 – 9, l’effet de la roue de couleur sur le canal 10 doit être réglé sur une valeur DMX de 0 à 10 (position ouverte). Contrôle de température de couleur Le canal CTC de l’ELP PAR CTC vous permet de varier la température de couleur de la lumière blanche de l’appareil de 1800 K à 12 850 K. La température de couleur par défaut est de 6000 K (qui correspond à la valeur DMX 118 sur le canal CTC). Si l’appareil ne peut pas atteindre certaines valeurs CTC faibles, il s’attache à la valeur la plus basse réalisable (par exemple, les valeurs DMX 0-34 donnent toutes une température de couleur de 1800 K). Notez que CTC est désactivée si vous mettez l’appareil en mode raw. Zoom Le contrôle du zoom par DMX vous permet de varier l’angle de champ (1/10 de la valeur crête) de 5.6° à 57.6° et l’angle du faisceau (50% de la valeur crête) de 4.2° à 35.4°.Martin

Lisez ‘Précautions d’emploi’ en page 4 avant toute maintenance sur l’appareil. Référez toute opération d’entretien non décrite dans ce manuel à un technicien de maintenance qualifié. Débranchez l’appareil du secteur et laissez-le refroidir complètement avant le nettoyage ou la maintenance.

Effectuez l’entretien dans une zone où tout risque de blessure par composant défectueux, outillage ou autre matériel est écarté. Nettoyage Des excès de poussière, de liquide fumigène et d’agrégats de particules dégradent les performances et provoquent des surchauffes qui peuvent endommager l’appareil. Ces dommages causés par un nettoyage inadéquat ou une maintenance insuffisante ne sont pas couverts par la garantie du produit. Le nettoyage de lentilles optiques externes doit être effectué régulièrement pour optimiser le rendement lumineux. Le planning de nettoyage pour les appareils d’éclairage varie grandement en fonction de l’environnement d’utilisation. Il est donc impossible de spécifier les intervalles pour le projecteur. Les facteurs environnementaux qui peuvent entraîner un besoin de nettoyage fréquent sont : L’utilisation de machines à brouillard ou à fumée. Les fortes ventilations (à côté des climatisations, par exemple). La présence de fumée de cigarettes. La poussière aéroportée (des effets scéniques, des structures des bâtiments et équipements ou de l’environnement naturel des événements extérieurs, par exemple). Si un ou plus de ces facteurs est présent, inspectez les appareils dans leur première centaine d’heures de fonctionnement pour voir si le nettoyage est nécessaire. Vérifiez encore à intervalles réguliers. Cette procédure vous permet d’évaluer les besoins de nettoyage dans votre situation particulière. En cas de doute, consultez votre revendeur Martin pour un planning de maintenance adapté. Nettoyez par pressions délicates uniquement et travaillez dans un espace propre et bien éclairé. N’utilisez pas de produits contenant des agents solvants ou abrasifs qui pourraient endommager les surfaces.36 Martin

ELP PAR Mode d’emploi Pour nettoyer l’appareil :

1. Déconnectez l’appareil du secteur et laissez-le refroidir pendant au

2. Aspirez ou soufflez délicatement la poussière et les particules

agglomérées sur l’appareil et dans les entrées d’air avec de l’air comprimée à basse pression.

3. Nettoyez les lentilles avec un tissu doux, propre et sans peluche imbibé

d’un peu de solution détergente légère. Ne frottez pas les surfaces en verre trop durement : décollez les particules avec de petites pressions successives. Séchez avec un tissu doux, propres et sans peluche ou de l’air comprimée à basse pression. Retirez les particules collées avec une lingette sans parfum ou des cotons-tiges imbibés avec du nettoyant pour vitre ou de l’eau distillée.

4. Vérifiez que l’appareil est sec avant de remettre sous tension.

Téléchargement du nouveau firmware Important ! N’éteignez pas l’appareil ou ne déconnectez pas la source du firmware pendant une mise à jour ou le firmware va être corrompu. Vous pouvez consulter la version du firmware installée actuellement dans le menu INFORMATION. Les mises à jour du firmware peuvent être téléchargées automatiquement depuis le cloud Martin en utilisant la suite logicielle Martin Companion sur le PC connecté à Internet. Les informations et les réglages de l’appareil ne sont pas affectés quand vous téléchargez le nouveau firmware à l’appareil. Tous les appareils ELP PAR qui sont allumés et connectés par une liaison DMX à l’appareil que vous mettez à jour vont également avoir leur firmware mis à jour. Si vous mettez à jour le firmware à une version plus récente, consultez l’espace ELP PAR de www.martin.com pour voir si une version à jour de ce mode d’emploi est disponible pour le nouveau firmware. Vous avez besoin des éléments suivants pour installer le firmware : Un PC sous Windows exécutant la dernière version de la suite du logiciel Martin Companion qui est disponible en téléchargement depuis le site Web Martin sur www.martin.com. Les derniers fichiers du firmware ELP PAR (Martin Companion les télécharge automatiquement depuis le cloud du firmware de l’appareil Martin lorsque vous l’exécutez sur un PC qui est connecté à Internet). Une interface USB-DMX Martin Companion (voir “Accessoires” en page 50). Notez que vous pouvez installer un nouveau firmware dans plusieurs appareils en même temps en utilisant le câble Martin Companion.Martin

ELP PAR Mode d’emploi 37 Pour installer le firmware ELP PAR en utilisant un câble Martin Companion :

1. Alimentez-le(s) appareil(s) ELP PAR et laissez-le(s) démarrer.

2. Connectez le connecteur USB du câble Martin Companion au port USB

de votre PC. Connectez le connecteur XLR du câble Martin Companion à soit l’embase de l’appareil DMX IN ou de la liaison DMX.

3. Démarrez le PC et lancez Martin Companion. Vérifiez que l’application

Martin Companion détecte correctement le câble Martin Companion (un voyant vert doit apparaitre à côté de USB Connected dans le coin en haut à droite de la fenêtre).

4. Localisez le dernier firmware ELP PAR dans Martin Companion

(Firmware → ELP → ELP PAR).

5. Démarrez la mise à jour du firmware en cliquant sur Update Firmware

dans Martin Companion. Ne déconnectez pas le câble Martin Companion ou l’alimentation de l’appareil avant que le téléchargement soit complet et que l’appareil ait redémarré avec succès.

6. Si vous mettez à jour plusieurs appareils avec une liaison DMX, vérifiez

qu’ils ont tous redémarré correctement. Réparations et maintenance Il n’y a aucun composant réparable par l’utilisateur dans l’appareil. N’ouvrez pas le carter. La source de lumière LED n’est pas remplaçable par l’utilisateur. Référez toute maintenance ou opération de réparation non indiquée dans ce manuel à un technicien agréé Martin. N’essayez pas d’effectuer une telle opération par vous-même, cela peut présenter un risque pour la santé ou la sécurité. Cela peut également provoquer des dommages ou des dysfonctionnements, et cela peut annuler la garantie du produit. L’installation, l’entretien sur site et la maintenance peuvent être réalisés par Martin Professional Global Service et ses agents techniques agréés, donnant aux utilisateurs accès à l’expertise et à la connaissance des produits Martin dans un partenariat leur assurant le meilleur niveau de performance sur toute la durée de vie des produits. Contactez votre fournisseur Martin pour plus de détails.38 Martin

0-19 20-49 50-200 201-210 211-255 Stroboscope et effets de shutter Shutter fermé Shutter ouvert Stroboscope, lent rapide Shutter ouvert Stroboscope aléatoire, lent rapide Sec 30

Couleurs aléatoires Couleur aléatoire, rapide Couleur aléatoire, médium Couleur aléatoire, lent Sec 0

13 Zoom serré large, précis

Contrôle/Réglages Sans effet (pas d’étalonnage) – 5 s. Réinitialisation de l’appareil – 5 s. Pas de fonction Réinitialisation du faisceau – 5 s. Pas de fonction Gradation - linéaire – 1 s. Gradation - loi des carrés – 1 s. Gradation - loi des carrés inverse –1 s. Courbe de gradation en S – 1 s. Pas de fonction Vitesse gradateur = Rapide - 1 s. Vitesse gradateur = Lente – 1 s Pas de fonction Mode de couleur Extended – 1 s. Mode de couleur Calibrated – 1 s. Mode de couleur Raw –1 s. Pas de fonction Allumage de l’afficheur –1 s. Extinction de l’afficheur –1 s. Ventilation régulée, intensité maximale – 1 s. Ventilation max, intensité régulée – 1 s. Mode Théâtre : intensité réduite, faible vitesse de ventilation – 1 s. Pas de fonction Mode hibernation = ON – 5 s. Mode hibernation = OFF – 5 s. Pas de fonction Emulation Tungstène = ON – 1 s. Emulation Tungstène = OFF – 1 s. Capture de la scène actuelle – 5 s. Lecture de la scène = ON – 5 s. Lecture de la scène = OFF – 5 s. Pas de fon ction

Active l’étalonnage – 5 s. Pas de fonction Enregistre étalonnage gradateur – 5 s. Pas de fonction Enregistre étalonnage zoom – 5 s. Pas de fonction Réinitialisation de tous les étalonnages aux valeurs d’usine – 5 s. Pas de

ELP PAR Mode d’emploi Menus de commande Pour accéder aux menus de commande, appuyez sur le bouton MENU. Utilisez les touches Haut et Bas pour naviguer dans les menus. Sélectionnez n’importe quelle option du menu avec le bouton ENTER. Pour plus d’information, voir ‘Utilisation des menus’ en page 21. Les réglages par défaut de l’appareil sont indiqués en gras. Menu Réglage/valeur Explication DMX SETUP DMX ADDRESS

Blanc calibré, couleur non calibrée. CALIBRATED Blanc calibré, couleur calibrée. RAW UNCALIBRATED

S-CURVE DIMMING SPEED FAST Optimise la gradation pour la vitesse. SLOW Optimise la gradation pour la fluidité.

BLACKOUT Définit le comportement de l’appareil si le signal DMX s’arrête : noir ou maintien de l’effet actuel. HOLD COOLING MODE REGULATED FANS

Ventilations normales et régulées THEATER MODE Ventilations faible bruit (intensité réduite) FULL Ventilations à pleine vitesse constanteMartin

Intensité de l’afficheur en % TEMPERATURE UNIT

Lecture des températures en Celsius

Ramène tous les réglages de l’appareil aux valeurs d’usine sauf l’étalonnage. YES FIXTURE TEST

Test automatique de tous les effets y compris la gradation.

Test manuel des groupes de LED seulement* TEST EFFECTS RED Test manuel des effets individuels* COLOR = Roue de couleur virtuelle GREEN BLUE CTC COLOR ZOOM INFORMATION POWER ON TIME xxxxH Affiche les durées de mise en service depuis la sortie d’usine. LED HOURS xxxxH Affiche les durées d’utilisation des LEDs depuis la sortie d’usine. SW VERSION Vx.x.x Affiche la version du firmware actuellement installée.

Affiche un numéro d’identification de l’appareil à 4 chiffres, réglable par l’utilisateur. RDM UID xxxxxxxxxxxx Affiche le numéro unique d’identification RDM de l’appareil.44 Martin

ELP PAR Mode d’emploi

TEMPERATURES LED / BASE

Affiche les températures de toutes les cartes et de l’alimentation.

Affiche les vitesses en RPM de toutes les ventilations y compris celle de l’alimentation. DMX LIVE STROBE 0 - 255 Affiche les valeurs DMX actuellement reçues sur chaque canal DMX depuis le canal du stroboscope au canal de contrôle/réglages. DIMMER 0 – 255 DIMMER FINE 0 – 255

Réinitialise tout l’appareil. YES EFFECTS

Réinitialise les effets seulement. YES STROBE 0 - 255 Envoie manuellement des valeurs DMX sur chaque canal, du canal du stroboscope au canal de contrôle du Zoom précis. DIMMER 0 – 255 DIMMER FINE 0 – 255

Calibre la gradation globale et les couleurs RVB. RED

0 - 255 Ajuste le point à

0 - 255 Ajuste le point à

ELP PAR Mode d’emploi 45 CALIBRATION (Suite) LOAD DEFAULTS LOAD Charge les d’étalonnage par défaut. SAVE Sauvegarde les étalonnages actuels. Important ! Voir note ci-dessous

Remplace les d’étalonnages d’usine par des valeurs personnalisées ou remet à zéro. Important ! Voir note ci-dessous CLEAR ALL VALUES RESTORE

Remet toutes les valeurs d’étalonnage à zéro. Important ! Voir note ci-dessous Note importante LOAD DEFAULTS → SAVE enregistre toute valeur d’étalonnage personnalisée vous avez réalisée dans le menu CALIBRATION. L’appareil va continuer d’utiliser ces valeurs même lorsqu’il est mis hors tension puis rallumé. LOAD DEFAULTS → LOAD charge les valeurs d’étalonnage originales par défaut (sauf si celles-ci ont été écrasés ou effacés – voir plus bas) CLEAR ALL VALUES → RESTORE efface tous les réglages d’étalonnage – aussi bien les réglages personnalisés que les réglages d’usine. Important ! Si vous utilisez cette commande vous aurez besoin de recalibrer entièrement l’appareil. Important ! SAVE SETTING → SAVE écrase les réglages d’usine avec les réglages personnalisés réalisés avec LOAD DEFAULTS → SAVE ou bien remet à zéro les valeurs en utilisant CLEAR ALL VALUES → RESTORE. La commande SAVE SETTING → SAVE ne doit être normalement utilisée que par un service technique Martin !46 Martin

ELP PAR Mode d’emploi Problèmes courants Cette section décrit les problèmes fréquents rencontrés pendant l’utilisation et suggère quelques solutions de dépannage : Symptôme Cause Solution Pas de lumière ou pas de ventilation. Problème d’alimentation comme un connecteur défectueux, un câble endommagé ou un défaut interne. Assurez-vous que le secteur est raccordé et alimente l’appareil. Vérifiez toutes les connexions et les câbles d’alimentation. Contactez votre distributeur Martin ou service technique agréé pour une assistance. Un des canaux de contrôle ne répond pas ou seulement de façon intermittente. Problème de configuration ou de liaison DMX, connexion de câble défectueuse. Moteur pas-à-pas du zoom endommagé. Voir section suivante. Contactez votre distributeur Martin ou service technique agréé pour une assistance. Le projecteur ne répond pas au signal DMX. Adressage DMX incorrect. Défaut dans le réseau DMX dû à un connecteur ou un câble endommagé, ou une interférence potentielle due à la proximité d’une installation haute tension. Vérifiez que l’adresse DMX de l’appareil correspond à l’adresse réglée sur le contrôleur DMX. Vérifiez tous les câbles DMX et les connexions. Assurez-vous que la liaison DMX soit terminée. Vérifiez la polarité de tous les composants sur la liaison DMX. Essayez de contrôler l’appareil avec un autre contrôleur DMX. Déplacez ou blindez la liaison si elle est proche d’une installation haute tension non blindée.Martin

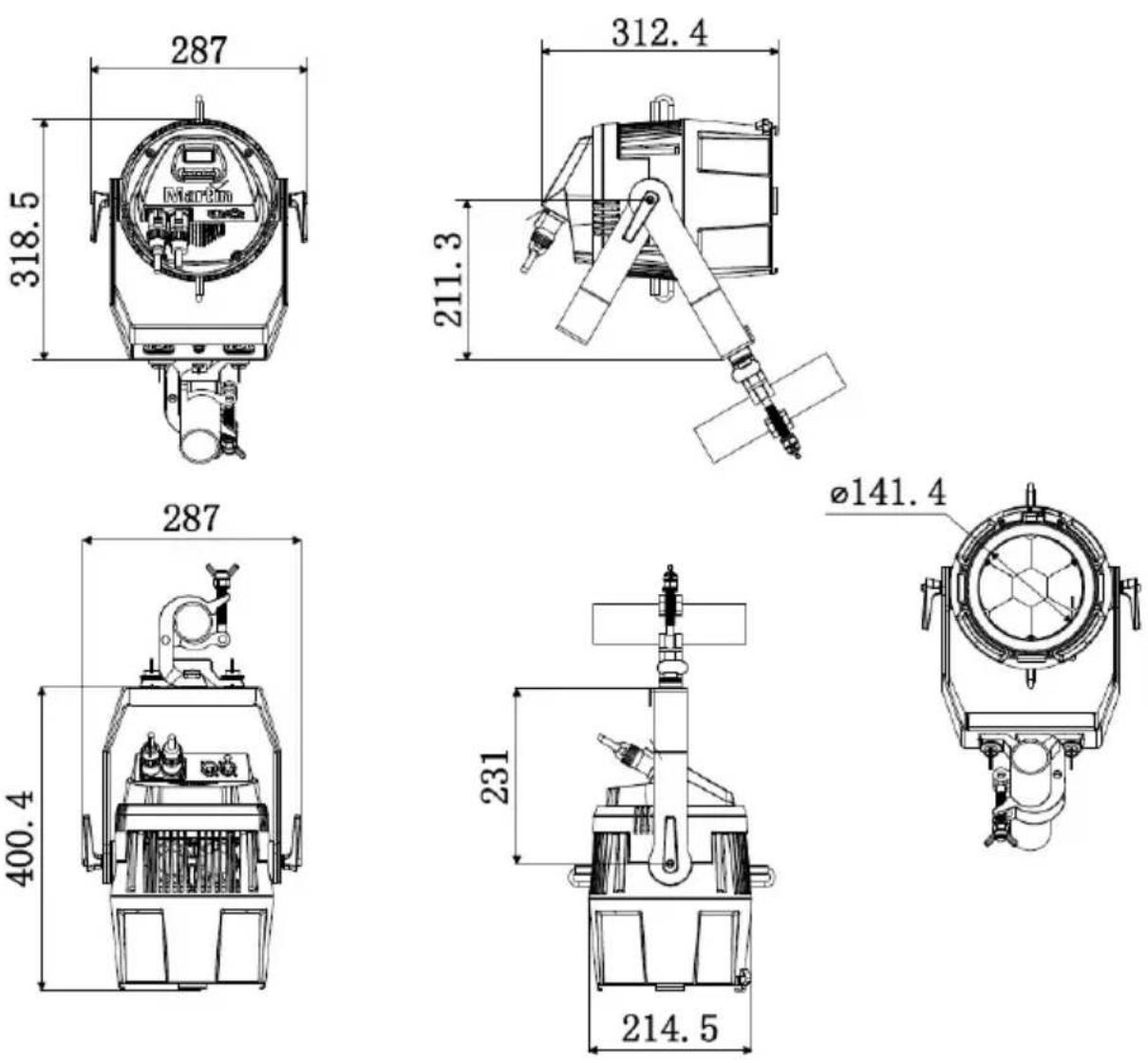

Toutes les dimensions sont en millimètres48 Martin

ELP PAR Mode d’emploi 51 Articles associés Suite logicielle Martin Companion (incl. téléchargeur firmware) ................................................. Téléchargement gratuit sur www.martin.com Câble Martin Companion Interface matérielle USB/DMX .............................................. P/N 91616091 Information de commande ELP PAR livré en carton ......................................................... P/N 90800000 Spécifications sujettes à changement sans préavis. Pour les dernières spécifications du produit, consultez www.martin.com Déclaration de conformité du revendeur Harman Professional, Inc. a délivré une Déclaration de conformité FCC du revendeur pour ce produit. La Déclaration de conformité est disponible au téléchargement dans l’espace ELP PAR du site Web Martin sur www.martin.com Déclaration de conformité FCC Cet équipement a été testé et jugé conforme aux limites pour un appareil numérique de Classe B, en application de la partie 15 des Règles FCC. Ces limites sont conçues pour permettre une protection raisonnable contre une interférence nuisible dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l’énergie en radio fréquences et si n’est pas installé et utilisé en accord avec les instructions, il peut causer une interférence nuisible aux communications radio. Cependant, il n’y a pas de garantie qu’une interférence ne se produira pas dans une installation particulière. Si cet équipement cause des interférences néfastes aux radio ou TV, qui peuvent être déterminées en éteignant et en allumant l’équipement, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes : Réorientez ou relocalisez l’antenne de réception. Augmentez la séparation entre l’équipement et le récepteur. Connectez l’équipement sur un circuit différent de celui du récepteur. Consultez le revendeur ou un technicien radio/TV expérimenté.52 Martin

ELP PAR Mode d’emploi

Recyclage des produits en fin de vie Les produits Martin® sont fournis dans le respect de la Directive 2012/19/EC du Parlement Européen et du Conseil de l’Union Européenne sur WEEE (Waste Electrical and Electronic Equipment), lorsqu’elle est applicable. Aidez à la sauvegarde de l’environnement ! Assurez-vous que ce produit est recyclé à la fin de sa vie. Votre fournisseur pourra vous renseigner sur les dispositions locales de recyclage de s produits ELP
