853338 - Visseuse Brüder Mannesmann - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Visseuse électrique sans fil, couple réglable, batterie lithium-ion
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux
Maintenance et réparation	Nettoyage régulier, vérification de l'état de la batterie et des accessoires
Sécurité	Utiliser des lunettes de protection, éviter l'humidité, ne pas surcharger la batterie
Informations générales	Garantie constructeur, compatibilité avec divers embouts de vissage

FOIRE AUX QUESTIONS - 853338 Brüder Mannesmann

Comment charger la visseuse Brüder Mannesmann 853338 ?

Pour charger la visseuse, insérez le chargeur dans le port de charge situé sur l'appareil et branchez-le à une prise électrique. Assurez-vous que l'indicateur de charge s'allume.

Quelle est la capacité de la batterie de la visseuse Brüder Mannesmann 853338 ?

La visseuse Brüder Mannesmann 853338 est équipée d'une batterie de 12 V qui offre une bonne autonomie pour les travaux de vissage.

Comment changer le sens de rotation de la visseuse ?

Pour changer le sens de rotation, utilisez le commutateur de rotation situé près de la gâchette. Il vous permettra de passer de la fonction vissage à dévissage.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez d'abord si la batterie est chargée. Si elle est chargée et que la visseuse ne fonctionne toujours pas, consultez le manuel d'utilisation pour des conseils de dépannage ou contactez le service client.

Est-il possible de régler le couple de la visseuse ?

Oui, la visseuse Brüder Mannesmann 853338 dispose d'un réglage de couple. Utilisez le sélecteur de couple pour ajuster la force de vissage en fonction des matériaux.

Comment nettoyer la visseuse après utilisation ?

Pour nettoyer la visseuse, utilisez un chiffon doux légèrement humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle taille de foret puis-je utiliser avec la visseuse ?

La visseuse Brüder Mannesmann 853338 est compatible avec des forets de 1 à 10 mm. Assurez-vous de choisir des forets adaptés au matériau sur lequel vous travaillez.

Où puis-je trouver des pièces de rechange pour la visseuse ?

Les pièces de rechange pour la visseuse Brüder Mannesmann 853338 peuvent être commandées directement auprès du fabricant ou de revendeurs agréés.

MODE D'EMPLOI 853338 Brüder Mannesmann

D Bedienungsanleitung Kfz-Schlagschrauber 12V GB Instruction manual Impact wrench 12V F Notice d’utilisation Perceuse à percussion 12V E Manual de funcionamiento Destornillador percutor de 12V NL Gebruiksaanwijzing 12V-auto-klopschroeven- draaier Art.-No. 01725Perceuse à percussion 12V pour véhicules avec programmation du moment de rotation Réf. 01725 Notice d’utilisation Utilisation conforme La perceuse à percussion est utilisée pour enlever des vis et des écrous, en particulier des boulons. Grâce au contrôle numérique du moment de rotation, il est possible de présélectionner un moment de rotation de 80 à 340 – la vis sera alors retirée avec le moment de rotation choisi. Conseils d’utilisation

• Avant l’utilisation de la perceuse à percussion, vérifiez que votre véhicule ne puisse pas se mettre à rouler et soit bloqué par des chevalets de support.

• Personne ne doit se trouver à l’intérieur du véhicule et le frein à main doit être tiré.

• Les véhicules automatiques doivent être en position « P ».

• Avant de lever la voiture, il convient de respecter les consignes de la notice d’utilisation du constructeur automobile. Consignes de sécurité

• Protégez la perceuse à percussion de l’humidité.

• N’utilisez la perceuse à percussion qu’avec une source d’alimentation de 12V.

• Lors du branchement à la prise de l’allume- cigares, celle-ci doit être protégée avec min. 15A.

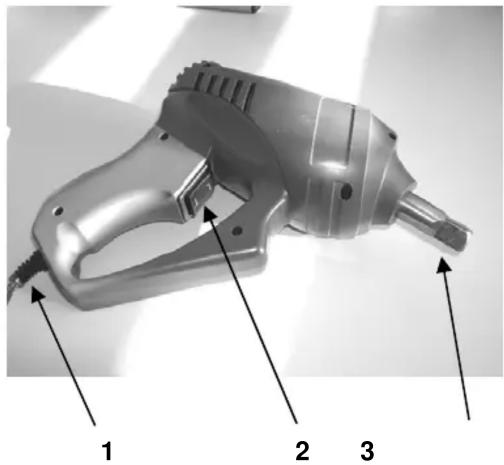

• Laissez tourner la perceuse à percussion max. 8 minutes, afin d’éviter une surchauffe du moteur. Description

1. Câble d’alimentation

2. Interrupteur de fonctionnement pour la rotation

3. Carré de transmission ½“ (trou pour l’embout)

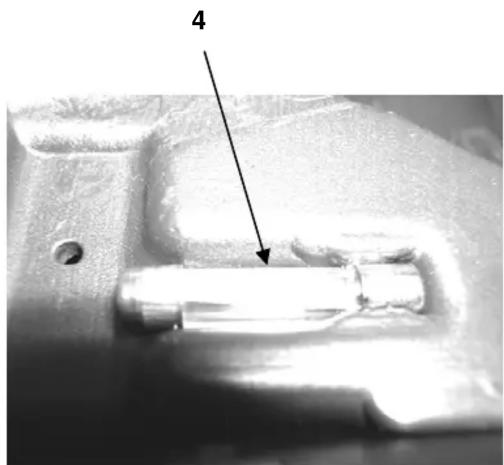

4. Fusible de remplacement 15 A

5. Embout de la clef à tube 17/19 mm

6. Embout de la clef à tube 21/23 mm

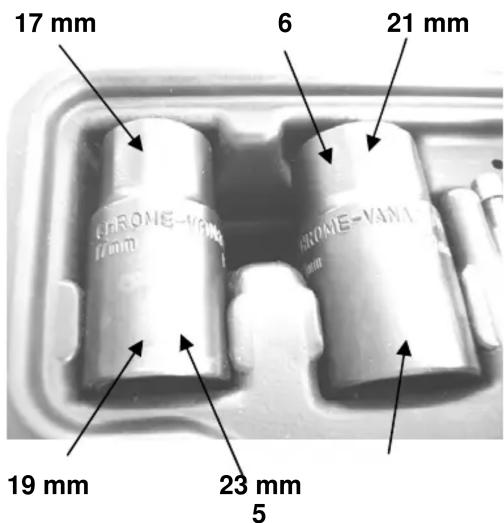

Données techniques Tension 12V DC Moment de rotation max. env. 340 Nm Longueur du câble env. 3,6 m Embouts de la clef à tube en acier CV 17 mm 6 21 mm

19 mm 23 mm 5• Enfoncez la prise européenne dans la fiche de l’allume-cigares.

• Choisissez l’embout de la clef à tube et placez-le sur le carré de la perceuse à percussion.

• Le cas échéant, enlevez les caches des boulons et positionnez fermement l’embout de la clef à tube sur le boulon.

• Mettez en marche l’interrupteur en l’abaissant sur son côté droit/gauche (L=Libérer / T=Tirer). Au bruit du moteur, vous pourrez reconnaître que la perceuse à percussion atteint tout d’abord son moment de rotation puis le transmet par un « coup » à la vis. En augmentant le moment de rotation à chaque coup, la vis est libérée et peut être enlevée avec la main.

• Procédez de la même façon avec tous les boulons jusqu’à ce que la roue puisse être ôtée.

• Installez la nouvelle roue et veillez à ce que les trous de la jante soient en face des trous du support de roue.

• Serrez tout d’abord les écrous à la main.

• Placez l’embout de la clef à tube sur les boulons et actionnez l’interrupteur en l’abaissant sur son côté droit.

• Lorsque s’affiche le symbole clignotant « >->-> », tous les boulons sont suffisamment serrés .

• Si vous utilisez la roue de secours, vous devez absolument en vérifier la pression.

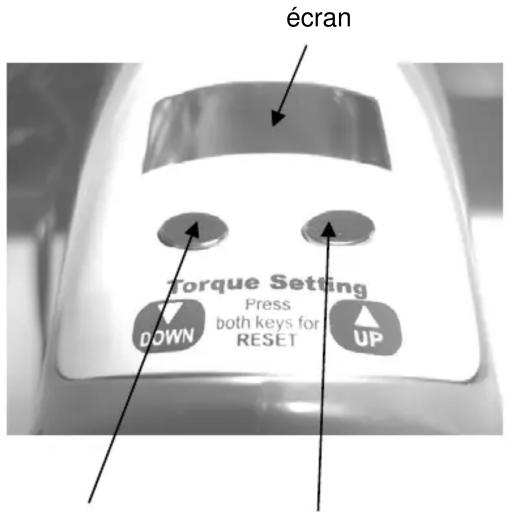

• Pour le montage de jantes en aluminium, la perceuse à percussion doit être positionnée avec précaution. Avant cela, le moment de rotation doit être programmé en fonction des indications du fabricant de jantes. Affichage et réglage du moment de rotation La perceuse à percussion pour véhicules est équipée d’un dispositif électronique permettant le réglage du moment de rotation. Le moment de rotation programmé est affiché sur un écran à 3 positions. Lorsque le moment de rotation sélectionné est atteint, un < clignotant s’affiche. En appuyant sur la touche 2, le moment de rotation programmé augmente à chaque pression. La touche 1 réduit à chaque pression le moment de rotation . En appuyant simultanément sur les touches 1 & 2, le moment de rotation programmé est remis à 0. Les affichages suivants sont possibles : 000->80->110->130->140->150->160->170->180- >190->200->210->220->230->240->250->260->270- >280->290->300->310->320->330->340->000

touche 1 touche 2 Programmation du moment de rotation à atteindre de 0 à 340 Nm : Touche 1 & touche 2 en même temps : annulation du moment de rotation Touche 1 : - 10 Nm Touche 2 : + 10 Nm L’affichage « > > > » signifie que le moment de rotation est atteint !

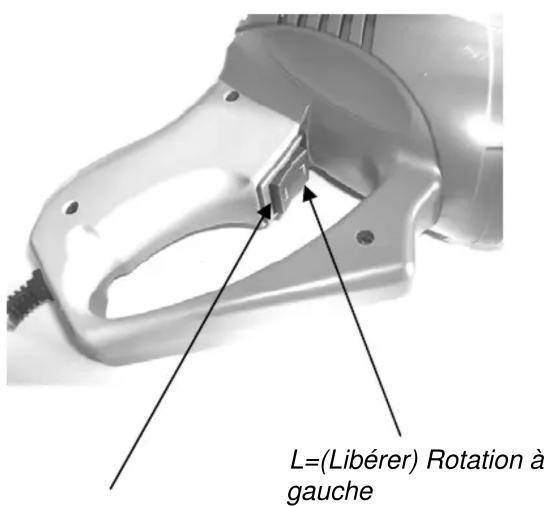

Rotation à droite et à gauche

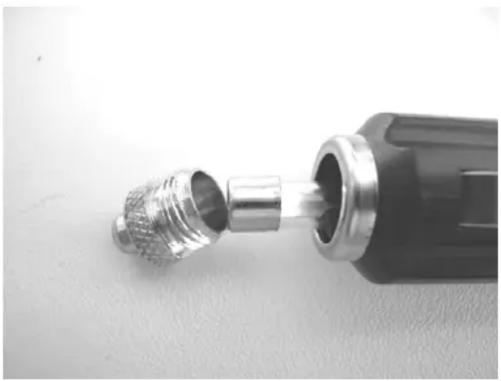

L=(Libérer) Rotation à gauche T=( Tirer ) Rotation à droiteEchange du fusible défectueux

En dévissant le piètement de la prise européenne, le fusible de remplacement intégré au coffret peut être échangé. Ensuite, il convient de revisser le piètement. 2 ans de garantie La durée de garantie de cet article démarre le jour de l’achat. Vous pouvez justifier de la date d’achat en nous envoyant l’original du ticket de caisse. Nous assurons sur toute la période de garantie :

• la réparation gratuite de dysfonctionnements éventuels.

• le remplacement gratuit de pièces endommagées.

• y compris le service gratuit de notre personnel spécialisé (c’est-à-dire le montage gracieux par nos techniciens) A condition que le dommage ne soit pas dû à une utilisation non-conforme de l’appareil. En cas de questions ou de problèmes qualité, merci de vous adresser directement au fabricant : Brüder Mannesmann Werkzeuge GmbH Service après-vente, réparations Lempstr. 24 42859 Remscheid Allemagne Téléphone : + 49 (0)2191/37 14 71 Fax : + 49 (0)2191/38 64 77 Elimination des outils électriques et protection de l’environnement

• Si un jour vous deviez utiliser votre appareil électrique de manière si intense qu’il faille le remplacer ou si vous deviez ne plus en avoir besoin, vous devez vous en débarrasser dans un centre de recyclage.

• Vous obtiendrez des informations sur l’élimination des appareils électriques et électroniques auprès des entreprises locales de traitement des déchets ou dans vos centres administratifs.

• Les appareils électriques et électroniques contiennent d’importantes matières premières recyclables. Vous contribuez à la réutilisation de matières premières de valeur, lorsque vous apportez votre appareil électrique dans un centre de recyclage.

• Les appareils électroniques contiennent également des matières nocives à l’homme et à son environnement si elles ne sont pas éliminées de manière correcte.

• Le symbole représentant une poubelle barrée signifie que vous êtes dans l’obligation d’apporter l’appareil concerné à un centre de tri pour appareils électriques et électroniques en vue de son recyclage. En cas de questions, merci de vous adresser à votre revendeur BRÜDER-MANNESMANN.

DECLARATION DE CONFORMITE CE

Nous déclarons en toute responsabilité que ce produit est conforme aux normes et aux documents normatifs correspondant aux prescriptions suivantes : RL 98/37 EG, RL 89/336 EWG (EMV), RL 73/23 EWG
