Type de produit	Support pour perceuse
Marque	Brüder Mannesmann
Modèle	1255420
Hauteur totale	420 mm
Hauteur de levée max.	80 mm
Diamètre de collier de serrage	43 mm
Matériaux principaux	Métal (acier, fonte)
Poids approximatif	2,5 kg
Alimentation	Aucune (mécanique)
Fonctions principales	Maintien et guidage de la perceuse, réglage en hauteur, limitation de profondeur
Entretien et nettoyage	Nettoyer avec un chiffon sec, lubrifier les parties mobiles avec de l'huile légère
Sécurité	Assurer un montage stable, vérifier le serrage avant utilisation, ne pas dépasser la charge maximale
Pièces détachées	Vis, écrous, ressorts, bagues coulissantes, limiteur de profondeur
Réparabilité	Pièces standard disponibles, réparation possible par un amateur averti
Informations générales	Livré partiellement assemblé, notice d'utilisation incluse

FOIRE AUX QUESTIONS - 1255420 Brüder Mannesmann

Comment assembler le support de perceuse ?

Suivez le schéma dans la notice : fixez la plaque de base à la colonne, insérez l'élément coulissant, puis montez le support machine. Serrez toutes les vis avec la clé fournie.

Quel type de perceuse peut-on utiliser avec ce support ?

Ce support est conçu pour les perceuses avec un collier de serrage de 43 mm. Vérifiez le diamètre du col de votre perceuse avant utilisation.

Comment régler la hauteur de levée ?

Desserrez la vis de blocage sur la colonne, faites coulisser l'élément à la hauteur souhaitée (max 80 mm), puis resserrez la vis.

À quoi sert le limiteur de profondeur ?

Le limiteur de profondeur permet de contrôler la profondeur de perçage. Réglez-le en tournant le bouton après avoir desserré la vis correspondante.

Comment entretenir le support ?

Nettoyez régulièrement les parties mobiles avec un chiffon sec. Lubrifiez la colonne et les bagues avec de l'huile légère pour assurer un coulissement fluide.

Le support est-il stable pour un usage intensif ?

Oui, il est conçu en métal robuste. Assurez-vous de fixer la plaque de base sur une surface plane et stable avant tout perçage.

Quelles sont les dimensions exactes ?

Hauteur totale : 420 mm, hauteur de levée max. : 80 mm, diamètre du collier : 43 mm.

Puis-je utiliser ce support avec une perceuse à percussion ?

Oui, tant que le collier de serrage est de 43 mm. Toutefois, évitez les à-coups excessifs qui pourraient endommager le support.

Y a-t-il des pièces de rechange disponibles ?

Oui, vous pouvez commander des vis, écrous, ressorts et bagues coulissantes auprès de Conrad ou du fabricant. Utilisez les références de la notice.

Comment puis-je télécharger la notice ?

Rendez-vous sur notice-facile.com, saisissez le modèle 1255420 et la marque Brüder Mannesmann. Vous pourrez télécharger le PDF gratuitement.

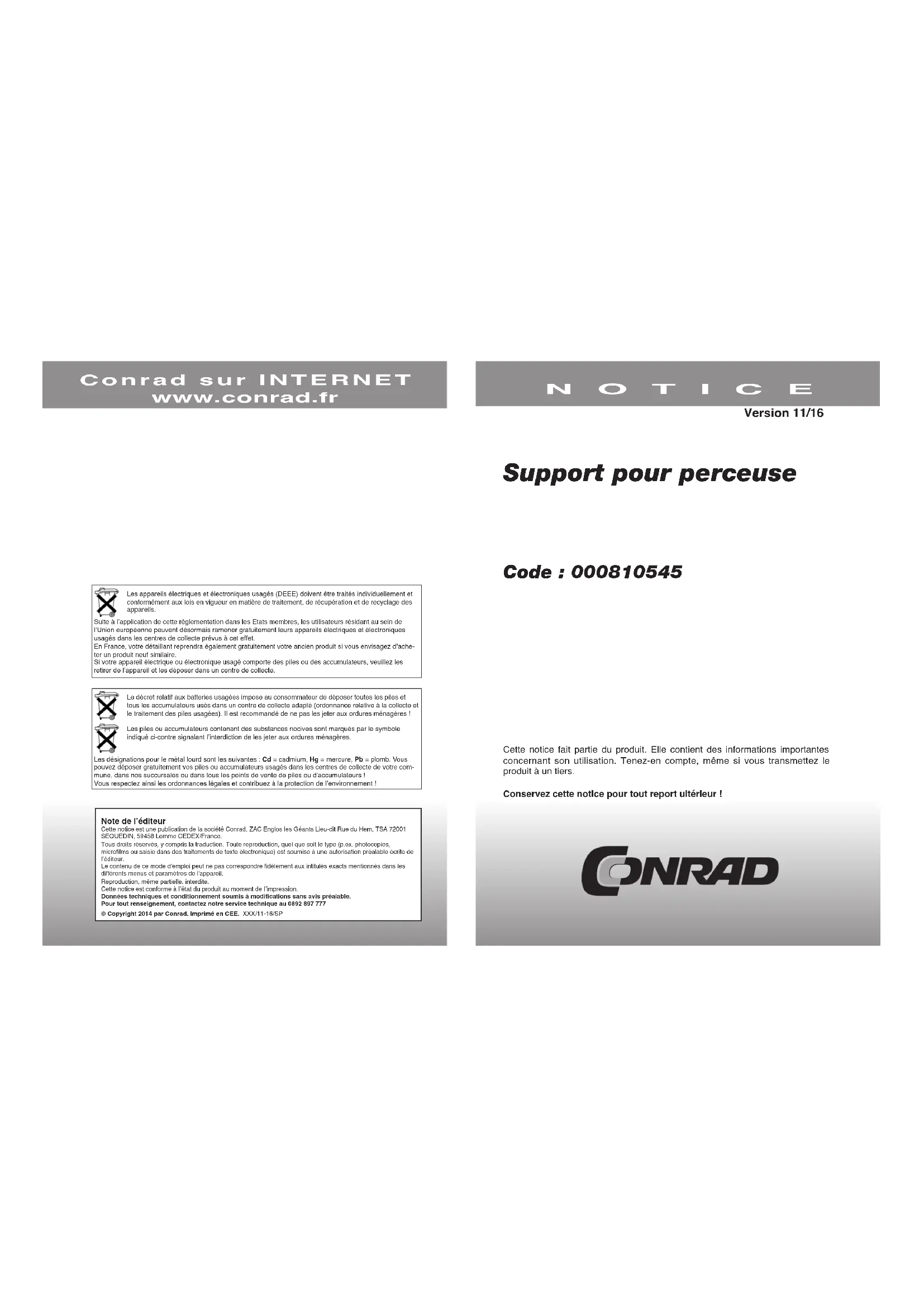

MODE D'EMPLOI 1255420 Brüder Mannesmann

Conrad sur internet www. conrad. fr

Version 11/16

Support pour perceuse

Code : 000810545

Les appareils électriques et électroniques usagés (DEEE) doivent être traités individuellement et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage des appareils.

Suite à l'application de cette réglementation dans les États membres, les utilisateurs résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés dans les centres de collecte prévus à cet effet.

En France, votre détaillant reprendra également gratuitement votre ancien produit si vous envisagez d'acheter un produit neuf similaire.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les retirer de l'appareil et les déposer dans un centre de collecte.

Le décret relatif aux batteries usagées impose au consommateur de déposer toutes les piles et tous les accumulateurs usés dans un centre de collecte adapté (ordonnance relative à la collecte et au traitement des piles usagées). Il est recommandé de ne pas les jeter aux ordures ménagères !

Les piles ou accumulateurs contenant des substances nocives sont marqués par le symbole indiqué ci-contre, signalant l'interdiction de les jeter aux ordures ménagères.

Les désignations pour le métal lourd sont les suivantes : Cd = cadmium, Hg = mercure, Pb = plomb. Vous pouvez déposer gratuitement vos piles ou accumulateurs usagés dans les centres de collecte de votre commune, dans nos succursales ou dans tous les points de vente de piles ou d'accumulateurs ! Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement !

Note de l'éditeur

Cette notice est une publication de la société Conrad, ZAC Englos les Géants, Lieu-dit Rue du Hem, TSA 72001, SEQUEDIN, 59458 Lomme CEDEX/France.

Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p. ex. photocopies, microfilms ou saisie dans des traitements de texte électronique), est soumise à une autorisation préalable écrite de l'éditeur.

Le contenu de ce mode d'emploi peut ne pas correspondre fidèlement aux intitulés exacts mentionnés dans les différents menus et paramètres de l'appareil.

Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression.

Données techniques et conditionnement soumis à modifications sans avis préalable. Pour tout renseignement, contactez notre service technique au 0892 897 777

© Copyright 2014 par Conrad. Imprimé en CEE. XXX/11-16/SP

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout rapport ultérieur !

Article n° 1255-420

Hauteur totale 420 mm

Hauteur de levée max. 80 mm

Pour collier de serrage 43 mm

Liste des pièces

1. Plaque de base
2. Colonne
3. Elément coulissant
4. Support machine
5. Bague de réduction
6. Levier
7. Limiteur de profondeur
8. Bouton de réglage pour le limiteur de profondeur
9. Palier pour limiteur de profondeur
10. Vis de serrage M8 x 30
11. Écrou de serrage M8
12. Fixation du levier M8 x 16
13. Bague coulissante
14. Vis de fixation de la colonne
15. Vis de blocage M8 x 30
16. Butée de profondeur
17. Vis de fixation pour support de machine
18. Ressort de rappel

Vue éclatée
