Type de produit	Détecteur de mouvement infrarouge commutateur
Marque	Kopp
Modèle	InfraCONTROL 2002
Alimentation	230 V ~50 Hz
Consommation	~0.5 W (veille), ~1 W (actif)
Puissance maximale de la charge	Jusqu'à 2000 W (lampe à incandescence) ou 400 W (LED)
Type de détection	Infrarouge passif (PIR)
Angle de détection	180°
Portée de détection	Jusqu'à 12 m (tangentiel)
Plage de temporisation	4 s à 240 s (réglable)
Seuil crépusculaire	Réglable (jour/nuit)
Dimensions (boîtier)	80 x 80 x 40 mm (estimation)
Poids	~100 g
Indice de protection	IP20 (usage intérieur)
Matériau	Plastique (ABS)
Couleur	Blanc (standard)
Montage	Mural (encastré ou saillie) – boîtier d'interrupteur
Température de fonctionnement	-10°C à +40°C
Fonctions	Détection de mouvement, commutation automatique de la lampe, réglage de la temporisation et du seuil crépusculaire, mode permanent (I, o)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec. Ne pas exercer de pression directe sur la lentille.
Sécurité	Couper l'alimentation avant montage. Respecter les règles de l'électrotechnique. Ne pas utiliser derrière un obstacle solide (verre, etc.).
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. L'appareil n'est pas réparable par l'utilisateur.
Conformité	CE, directives européennes applicables

FOIRE AUX QUESTIONS - InfraCONTROL 2002 Kopp

Quelle est la tension d'alimentation de l'InfraCONTROL 2002 ?

L'appareil fonctionne sous 230 V ~50 Hz. Il doit être installé par un électricien qualifié.

Comment régler la durée d'éclairage ?

La temporisation se règle via la vis (E2) au dos du détecteur : tourner à droite pour une durée maximale (environ 240 secondes), à gauche pour une durée minimale (4 secondes).

Comment régler le seuil de luminosité (jour/nuit) ?

Utilisez la vis (E1) au dos : tourner vers la droite pour un fonctionnement de jour, vers la gauche pour un fonctionnement de nuit uniquement.

Puis-je installer plusieurs détecteurs en parallèle ?

Oui, vous pouvez connecter jusqu'à 5 InfraCONTROL en parallèle (charge de base 50 W par appareil). Utilisez le schéma de câblage (S2).

Que faire si le détecteur ne s'allume pas ou reste allumé en permanence ?

Vérifiez le réglage du seuil crépusculaire (trop sensible en journée) et la temporisation. Assurez-vous que les connexions sont correctes et que la lampe n'est pas défectueuse. Consultez le schéma de câblage (S1).

L'InfraCONTROL peut-il détecter à travers une vitre ?

Non, le détecteur infrarouge ne peut pas détecter les mouvements derrière un obstacle solide comme le verre. Installez-le de manière à avoir une vue directe sur la zone à surveiller.

Quel type de lampe puis-je connecter ?

L'appareil peut commander des lampes à incandescence (jusqu'à 2000 W), des LED, des halogènes, etc. Pour les LED, la puissance maximale est réduite (environ 400 W). Vérifiez la compatibilité.

Comment nettoyer la lentille du détecteur ?

Utilisez un chiffon doux et sec. N'appliquez jamais de pression directe sur la lentille pour éviter de l'endommager.

Que signifient les positions du commutateur (I, A, o) ?

I = connexion permanente (lampe allumée en continu), A = fonctionnement automatique (détection de mouvement), o = hors-circuit permanent (lampe éteinte). Après un hors-circuit sur o, la temporisation réglée se redéclenche.

L'appareil est-il protégé contre les surcharges ?

Oui, il intègre une protection contre les surcharges. Cependant, en Suisse, l'installation doit être précédée d'un interrupteur différentiel.

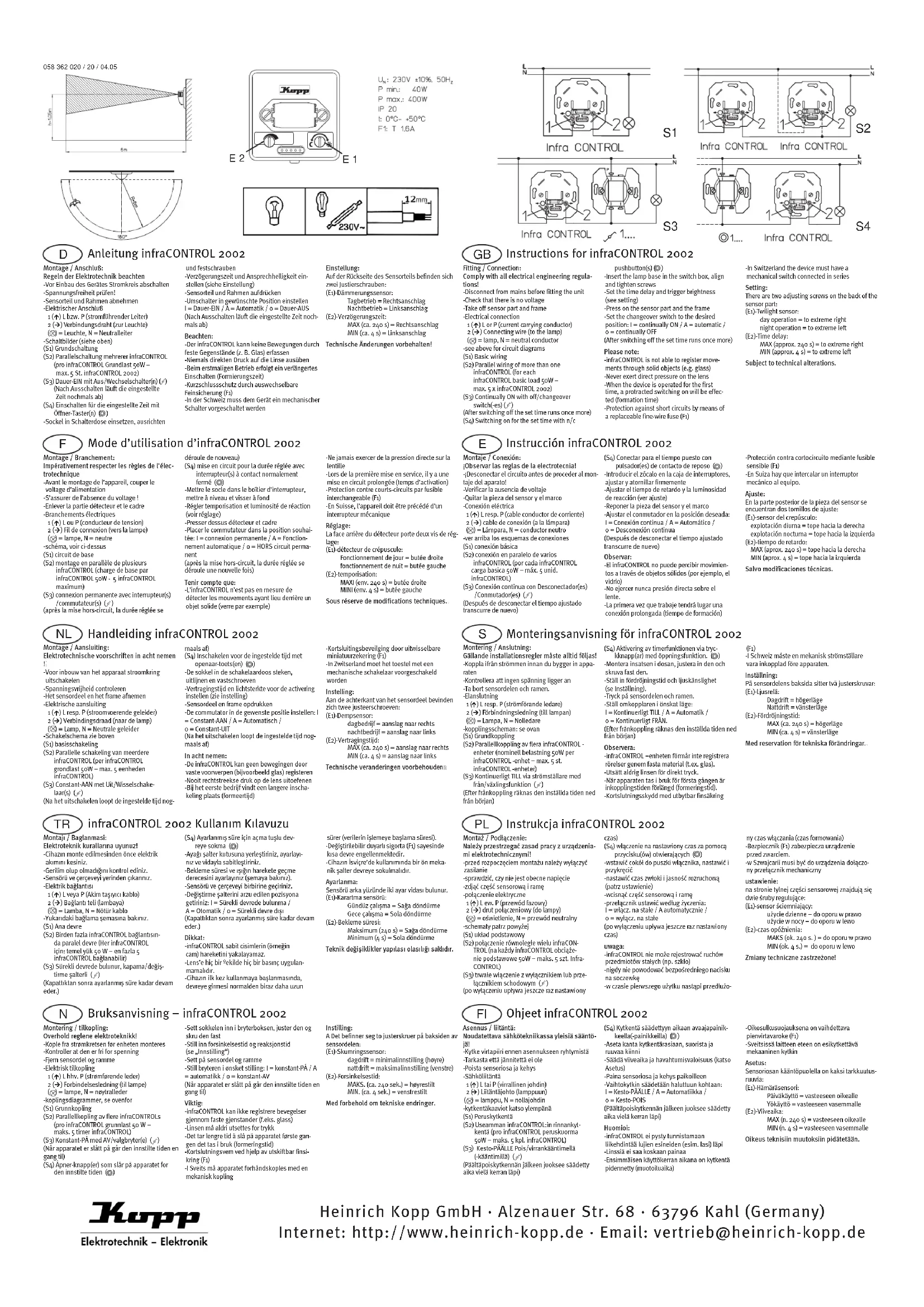

MODE D'EMPLOI InfraCONTROL 2002 Kopp

Mode d'utilisation d'infraCONTROL 2002

Montage / Branchement:

Impérativement respecter les règles de l'électricité

trotechnique

-Avant le montage de l'appareil, couper le

voltage d'alimentation

-3 assurer de l'absence du voltage : Enlever la partie détecteur et le sad

-Enlever la partie détecteur et le cadre -Branchements électriques

(1) D(conducteurs)

1 (↑) L ou 1 (conducteur de tension) 2 (→) Fil de connexion (vers la lampe)

(∅) = lampe, N = neutre

schéma, voir ci-dessus.

(S1) circuit de base

(S2) montage en parallèle de plusieurs

infraCONTROL (charge de base par)

infraCONTROL 50W - 5 infraCONTROL

maximum)

(S3) connexion permanente avec interrupteur(s)

/commutateur(s)

(après la mise hors-circuit, la durée réglée se)

déroule de nouveau)

(S4) mise en circuit pour la durée réglée avec

interrupteur(s) à contact normalement

fermé (©)

-Mettre le socle dans le boîtier d'interrupteur, -P

mettre à niveau et visser à rond

-Régler température et luminosité de réaction

(voir réglage)

-Presser dessus détecteur et cadre Place le commutateurs dans la pas

tée: I = connexion permanente / A = Fonction-

pement automatique / O = HOPS circuit perma-

nent

(après la mise hors-circuit, la durée réglée se)

déroule une nouvelle fois)

Topic comments via

- L'infraCONTROL n'est pas en mesure de

détecter les mouvements avant lieu derrière un

objet solide (verre par exemple)

-Ne jamais exercer de la pression directe sur la

lentille

-Lors de la première mise en service, il y a une

mise en circuit prolongée (temps d'activation)

-Protection contre les courts-circuits

-En Suisse, l'appareil doit être précédé d'un

Interrupteur mêt

Réglage:

La face arrière du détecteur porte deux vis de rég-

lage:

(E1)-détecteur de crépuscule

Fonctionnement de jour = butée droite

fonctionnement de nuit = butée gauche

(E2) - temporalisation:

MAXI (env. 240 s) = butée droite

MINI (env. 4 s) – Durée gauche

Sous réserve de modifications techniques.
