Quantum Laser INL148 - Projecteur INFOCUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur laser DLP
Marque	InFocus
Modèle	Quantum Laser INL148
Résolution native	Full HD (1920 × 1080)
Compatible 4K	Oui (HDMI 2.0, HDCP 2.2)
Source lumineuse	Laser (sans lampe)
Durée de vie de la source lumineuse	20 000 heures (mode normal), 30 000 heures (mode ECO)
Correction automatique de trapèze	Oui (verticale et horizontale)
Zoom optique	1,3x
Décalage vertical de l'objectif	Non disponible sur ce modèle (série Core)
Connectivité	HDMI 1.4, HDMI 2.0, VGA in/out, Vidéo composite, Audio in/out, RS232, USB (service et 5V out)
Réseau	Non disponible sur ce modèle (série Core)
Bloc optique hermétique	IP6X (anti-poussière)
Compatible HDR	Oui (HDR10, Dolby Vision)
Modes d'affichage	Présentation, Lumineux, HDR SIM., HLG SIM., Cinéma, Jeu, sRGB, DICOM SIM., Utilisateur, 3D
Fonctionnement 24/7	Oui
Fonctions de sécurité	Encoche Kensington, code PIN, minuterie de sécurité
Nettoyage	Chiffon légèrement humide, pas de solvants
Garantie	5 ans ou 20 000 heures (premier terme échu)

FOIRE AUX QUESTIONS - Quantum Laser INL148 INFOCUS

Quelle est la résolution native du projecteur InFocus Quantum Laser INL148 ?

La résolution native est Full HD (1920 × 1080). Il est compatible avec les signaux 4K via HDMI 2.0 (HDCP 2.2).

Quelle est la durée de vie de la source laser ?

La source laser dure jusqu'à 20 000 heures en mode normal et 30 000 heures en mode ECO.

Ce projecteur peut-il fonctionner 24 heures sur 24 ?

Oui, il est conçu pour un fonctionnement 24/7. Pour une performance optimale, InFocus recommande de l'éteindre ou de le mettre en veille 30 minutes toutes les 24 heures.

Comment nettoyer l'objectif et le boîtier ?

Utilisez un chiffon légèrement humide. Ne pulvérisez jamais de liquide directement sur l'objectif et n'utilisez pas de solvants (alcool, benzène). Débranchez toujours le projecteur avant le nettoyage.

Le projecteur est-il compatible avec le contenu HDR ?

Oui, il prend en charge les métadonnées HDR (HDR10 et Dolby Vision) pour les modèles 1080p. Les modes HDR SIM. et HLG SIM. sont disponibles dans le menu d'affichage.

Comment activer le mode 3D ?

Assurez-vous que la fréquence d'images entrantes est de 60 Hz. Allez dans Affichage > Mode d'affichage > 3D et sélectionnez On. Utilisez des lunettes 3D DLP-Link.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est branché et que le voyant d'alimentation est rouge. Assurez-vous que les évents d'air ne sont pas obstrués. Si le problème persiste, attendez 5 minutes et réessayez.

Ce projecteur dispose-t-il d'une correction de trapèze automatique ?

Oui, la correction de trapèze automatique ajuste verticalement l'image lorsque le projecteur est hors axe. Vous pouvez également le faire manuellement via le menu Image > Keystone.

Quelles sont les entrées vidéo disponibles ?

Le projecteur dispose de ports HDMI 1.4 (compatible 3D), HDMI 2.0 (4K à 60 Hz), VGA IN/OUT, VIDEO (composite), et AUDIO IN/OUT.

Comment sécuriser le projecteur contre une utilisation non autorisée ?

Utilisez le menu Réglages > Sécurité pour activer le verrouillage par code PIN (mot de passe par défaut : 1234). Vous pouvez aussi brancher un câble de sécurité Kensington à l'encoche prévue.

MODE D'EMPLOI Quantum Laser INL148 INFOCUS

1 — Dernière mise à jour : 24 novembre 2023

MANUEL D'utilisation des séries quantum LASER CORE et quantum LASER

1.1 DESCRIPTION DE L'UTILISATEUR....6 1.2 LES CONVENTIONS UTILISÉES DANS CE MANUEL....6 1.3 EXPLICATION DES AVERTISSEMENTS DE SÉCURITÉ....6 1.4 LES CONSIGNES DE SÉCURITÉ À CONSERVER....7 1.5 OBTENTION DE LA DOCUMENTATION ET DES INFORMATIONS....8 1.6 RETOURS SUR LA DOCUMENTATION....8 1.7 SERVICE CLIENT....8

2. Description du produit.... 10

2.1 CARACTÉRISTIQUES 10 2.2 USAGE PRÉVU ET MAUVAIS USAGE RAISONNABLEMENT PRÉVISIBLE.... 11 2.3 LES ÉLÉMENTS DU PRODUIT.... 12 2.3.1 FAÇADE, CÔTÉS ET DESSUS DE L'APPAREIL 12 2.3.2 DESSOUS DE L'APPAREIL.... 13 2.3.3 ARRIÈRE DE L'APPAREIL 14

3. Sécurité 15

3.1 COMMENT UTILISER L'APPAREIL DE MANIÈRE SÉCURISÉE.... 15 3.1.1 INFORMATIONS SUR LA SÉCURITÉ DES PERSONNES VULNÉRABLES.... 15 3.1.2 DURÉE DE VIE TECHNIQUE.... 15 3.1.3 INFORMATIONS SUR LA SÉCURITÉ CONCERNANT L'USAGE PRÉVU.... 15 3.1.4 INFORMATIONS SUR LA SÉCURITÉ POUR L'INSTALLATION.... 16 3.1.5 INFORMATIONS SUR LA SÉCURITÉ ÉLECTRIQUE.... 16 3.1.6 INFORMATIONS SUR LA SÉCURITÉ AVEC LE LASER.... 16 3.1.7 INFORMATIONS SUR LA SÉCURITÉ D'ENTRETIEN.... 17 3.1.8 INFORMATIONS SUR LA SÉCURITÉ DE MAINTENANCE ET DE RÉPARATION.... 17 3.2 ÉLIMINATION SÉCURITAIRE DES APPAREILS USAGÉS.... 17 3.3 SYMBOLES GRAPHIQUES.... 17

4. Déballage et installation.... 20

4.1 CONTENU DU CARTON....20 4.2 INSTRUCTIONS D'INSTALLATION....20 4.3 POSITIONNEMENT ET DISTANCE PAR RAPPORT À L'ÉCRAN....20 4.3.1 DISTANCE DE PROJECTION ET TAILLE DE L'ÉCRAN....21 4.4 ESPACE LIBRE....25 4.5 MONTAGE AU PLAFOND....26 4.6 SCHÉMA DES TROUS DE FIXATION....27

5. Réglages...... 29

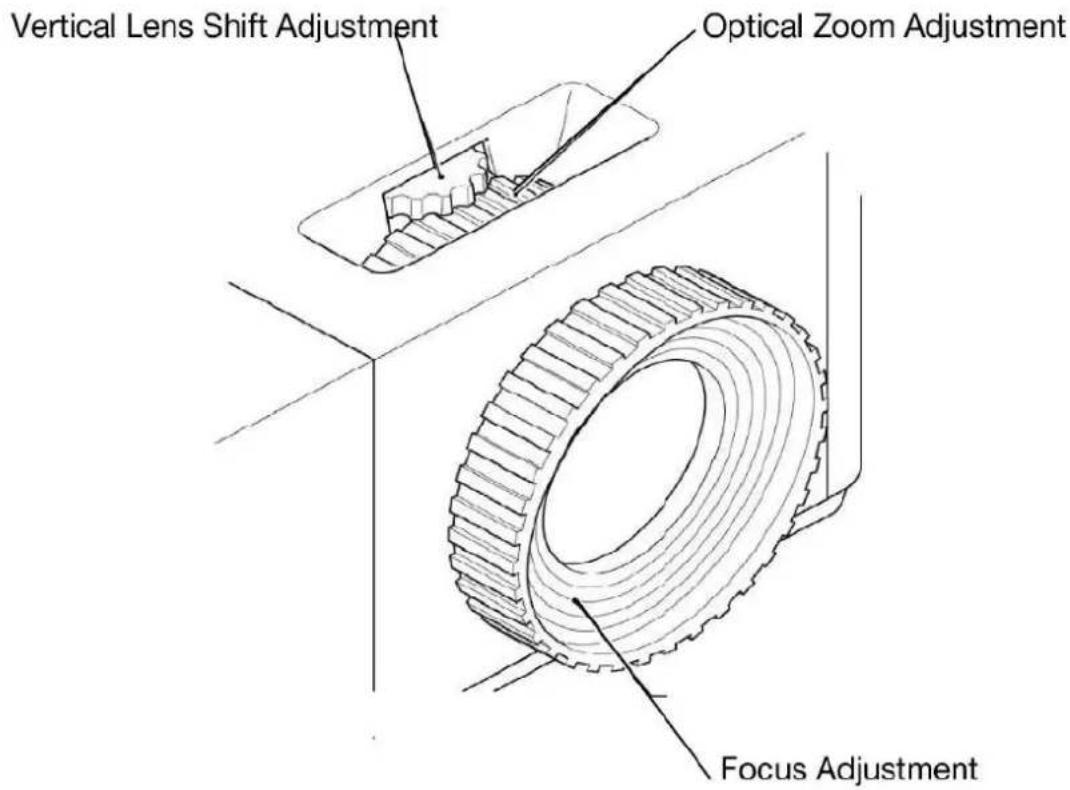

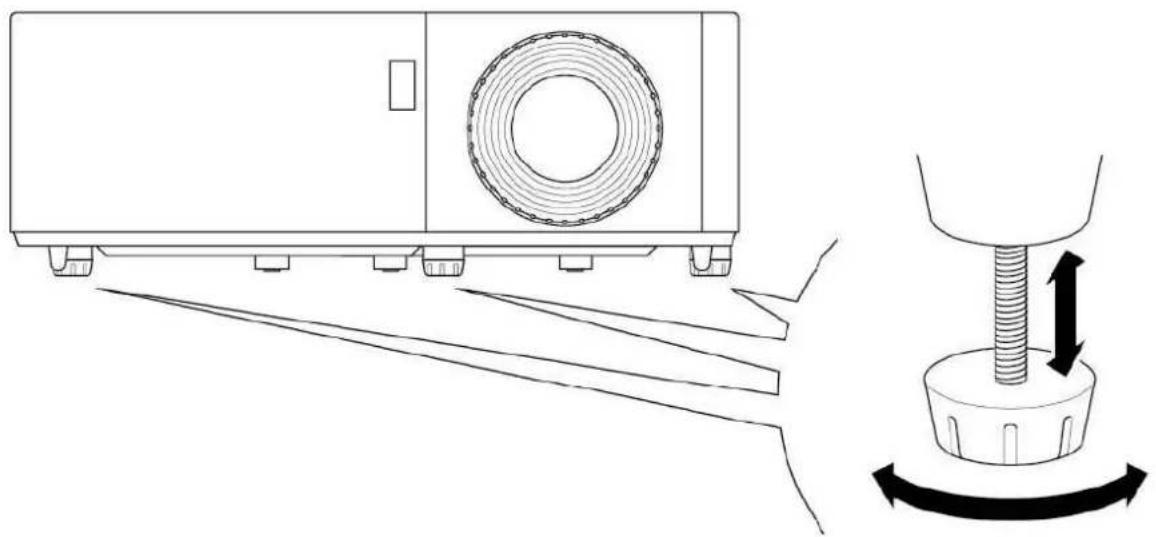

5.1 RÉGLAGE DE LA HAUTEUR ET L'INCLINAISON DE L'IMAGE 29 5.2 RÉGLAGE DU ZOOM, DU DÉCALAGE DE L'OBJECTIF ET DE LA MISE AU POINT..... 29

5.3 CORRECTION DU TRAPÈZE VERTICAL ET HORIZONTAL.... 30

1. BRANCHEMENTS...... 32

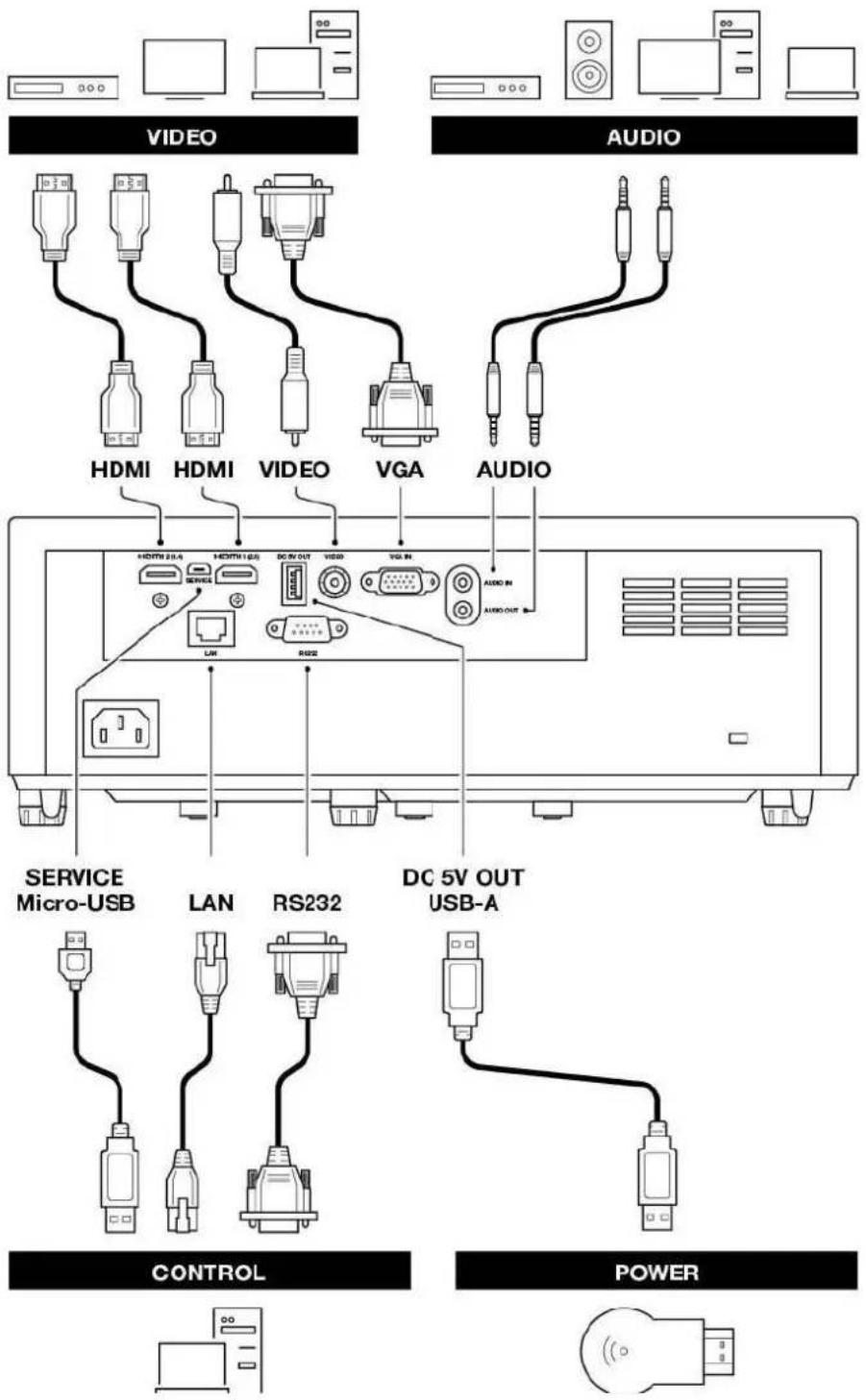

6.1 Schéma des branchements.... 32

1. MODE D'EMPLOI.... 34

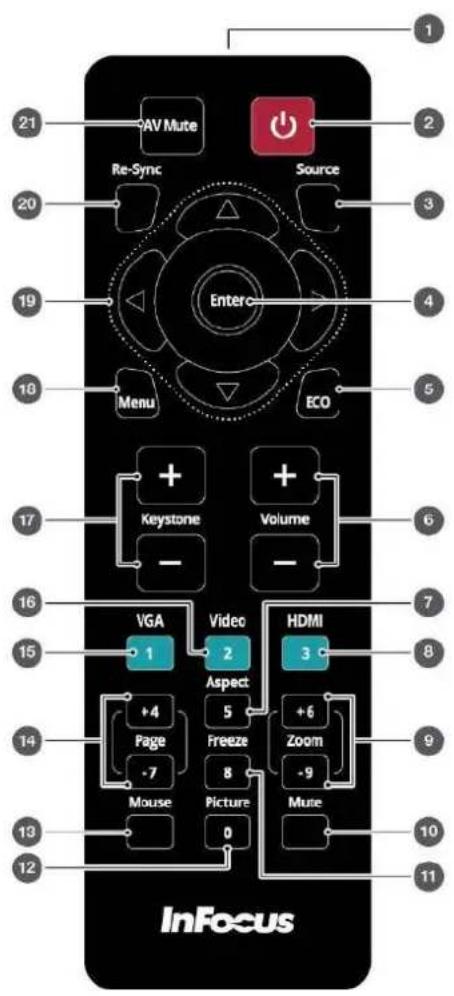

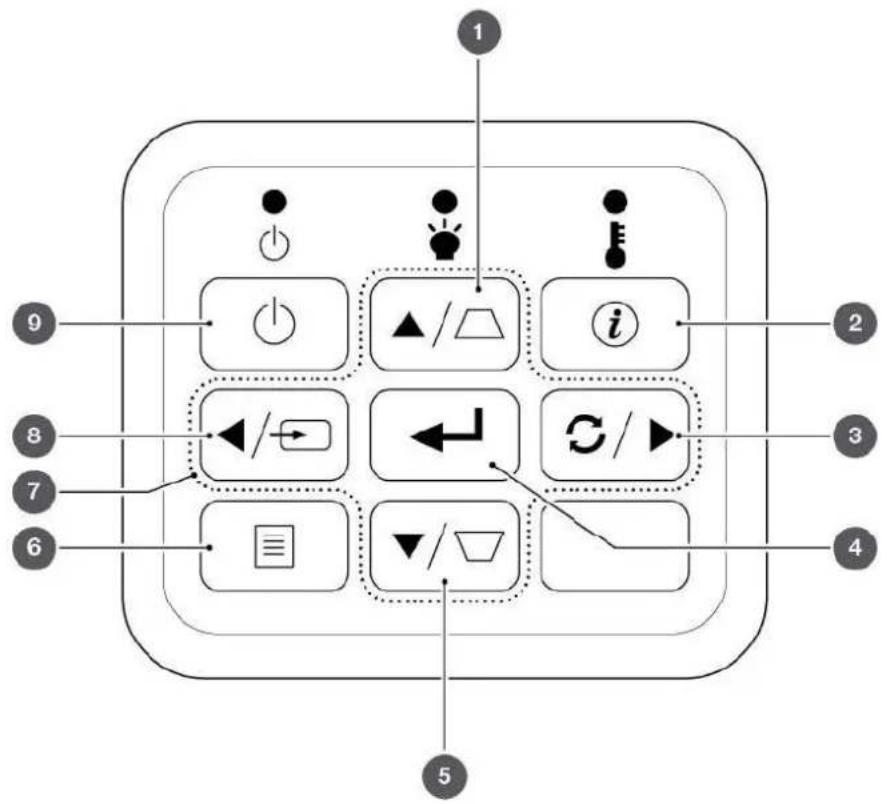

7.1 VOYANTS LUMINEUX À LED 34 7.2 CLAVIER.... 34 7.3 TÉLÉCOMMANDE 35

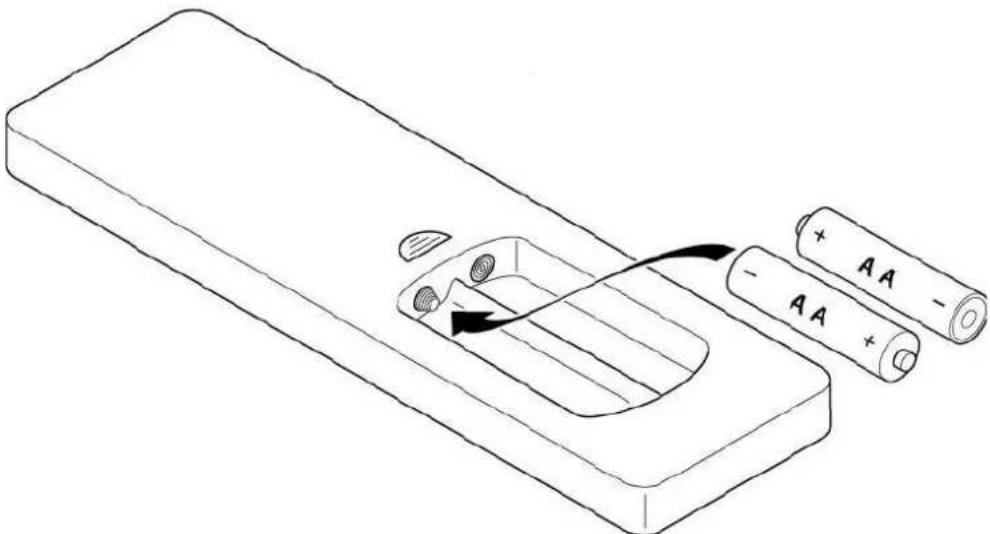

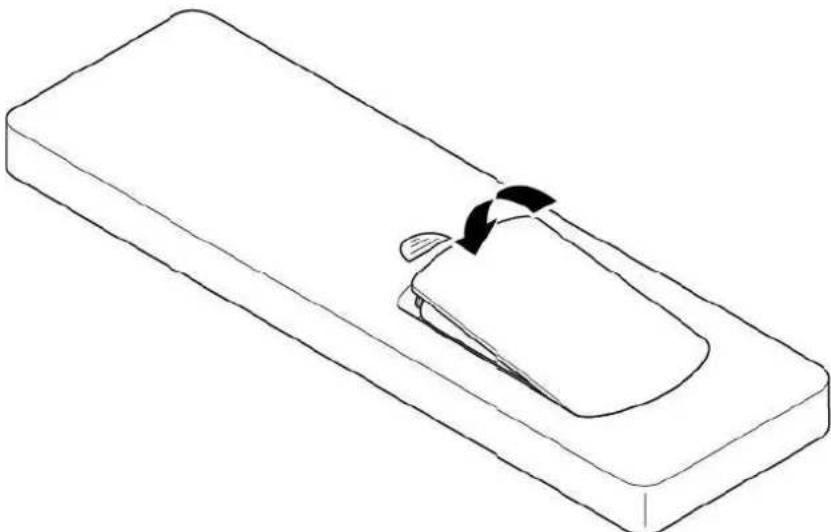

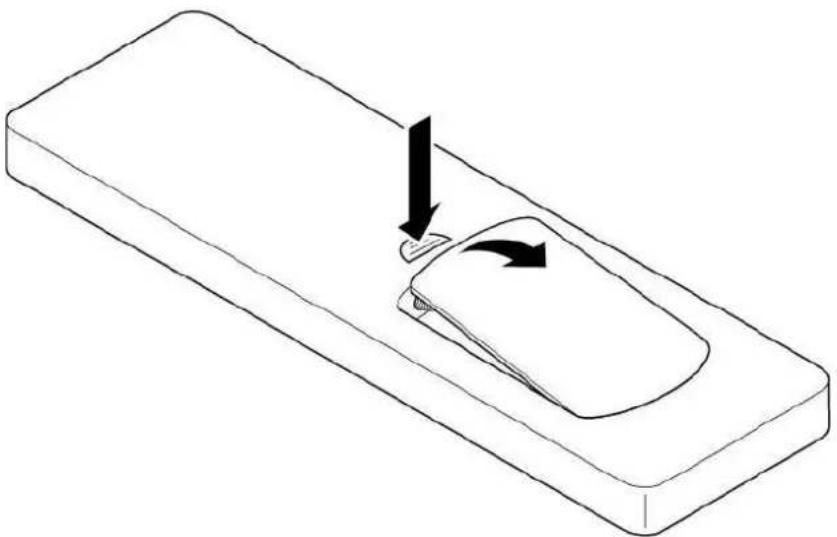

7.3.1 INSERTION DES PILES DANS LA TÉLÉCOMMANDE 36 7.3.2 CODES DE LA TÉLÉCOMMANDE À INFRAROUGE 38

7.4 PORTÉE EFFECTIVE DE LA TÉLÉCOMMANDE 39

7.5 ALLUMAGE DU PROJECTEUR 40 7.6 SÉLECTION DE LA SOURCE ENTRANTE....40 7.7 MISE EN VEILLE DU PROJECTEUR 41 7.8 VISUALISATION DE CONTENU EN 3D 41

7.8.1 AVERTISSEMENT DE RISQUE DE CRISE ÉPILEPTIQUE PHOTOSENSIBLE ET

D'AUTRES RISQUES POUR LA SANTÉ 42

7.8.2 ACTIVATION DU MODE 3D....43 7.8.3 ACTIVATION DU MODE AUTOMATIQUE 3D....43

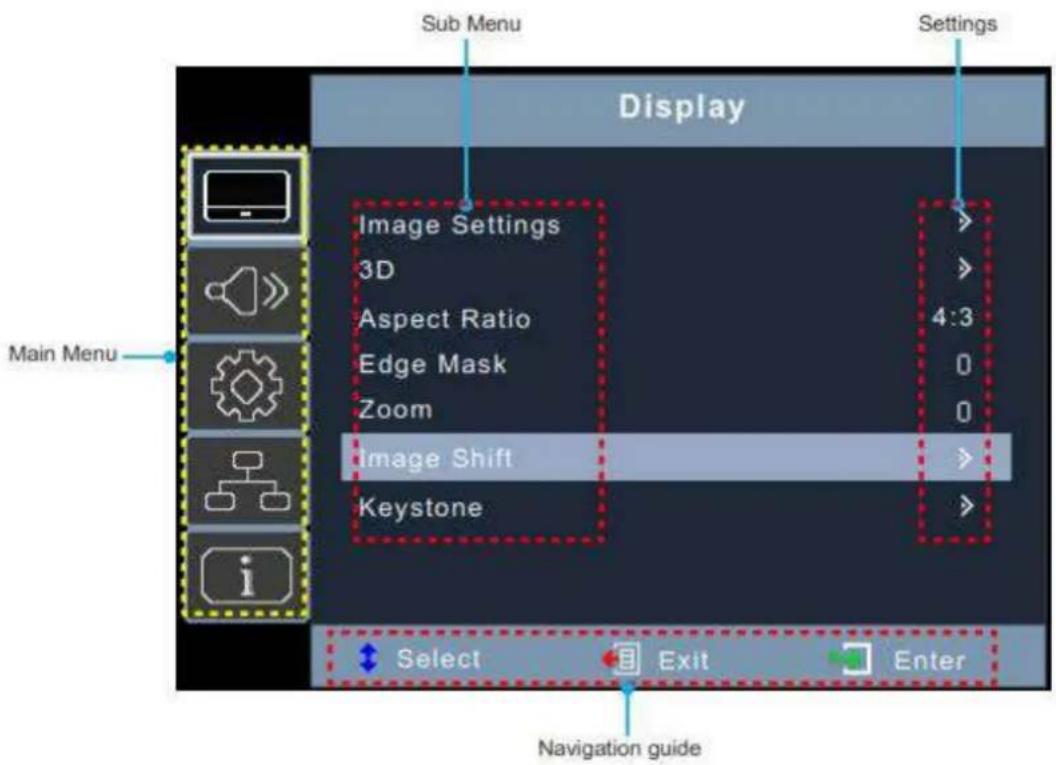

1. MODE D'EMPLOI DU MENU À L'ÉCRAN (OSD)...... 45

8.1 SÉLECTION DE LA LANGUE DU MENU À L'ÉCRAN 45 8.2 SÉLECTION DU MODE D'AFFICHAGE 45 8.3 RÉGLAGE DE LA TEMPÉRATURE DE COULEUR DE L'IMAGE 46 8.4 RÉGLAGE DE LA NETTETÉ DE L'IMAGE 47 8.5 AGRANDISSEMENT DE L'IMAGE 47 8.6 SÉLECTION DU RAPPORT D'ASPECT 47 8.7 RÉGLAGE DE LA LUMINOSITÉ 47 8.8 ACTIVATION DU MODE ÉCO 47 8.9 ACTIVATION DU SOUS-TITRAGE 47 8.10 AFFICHAGE D'UN MODÈLE DE TEST 47 8.11 BLOCAGE DES UTILISATIONS NON AUTORISÉES 48 8.12 CHANGER LE MOT DE PASSE 48 8.13 CONTRÔLER LE PROJECTEUR À PARTIR D'UN NAVIGATEUR WEB 48 8.14 CONNECTER DIRECTEMENT UN ORDINATEUR AU PROJECTEUR 49

1. NETTOYAGE 51

9.1 NETTOYAGE DE L'OBJECTIF 51 9.2 NETTOYAGE DU BOÎTIER 51 9.3 NETTOYAGE DES ÉVENTS D'AÉRATION 51

1. ASSAINISSEMENT 52
2. ÉLIMINATION DES PRODUITS USAGÉS.... 53

11.1 ÉLIMINATION DES COMPOSANTS ÉLECTRONIQUES 53 11.2 ÉLIMINATION DES DÉCHETS D'EMBALLAGE.... 53

1. DÉPANNAGE.... 54

12.1 VOYANTS LUMINEUX À LED 54 12.2 RÉSOLUTION DES PROBLÈMES D'ALLUMAGE/D'EXTINCTION 54 12.3 RÉSOLUTION DES PROBLÈMES D'IMAGE 55 12.4 RÉSOLUTION DES PROBLÈMES DE VIDÉO, DE SON ET DE TÉLÉCOMMANDE..... 56 12.5 RÉVISION 58

13. Informations complémentaires.... 59

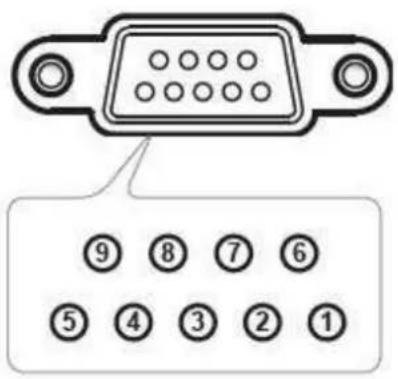

13.1 BROCHAGE DU PORT RS232....59 13.2 LISTE DES FONCTIONS DU PROTOCOLE RS232 59

13.2.1 CODES RS232 DES COMMANDES DU PROJECTEUR 60

13.2.2 ENVOYÉ AUTOMATIQUEMENT DEPUIS LE PROJECTEUR 90

13.2.3 CODES RS232 LUS DEPUIS LE PROJECTEUR 90

13.3 RÉSOLUTIONS PRISES EN CHARGE ET FRÉQUENCES D'ACTUALISATION 94

13.4 ARBORESCENCE DU MENU À L'ÉCRAN (OSD) 96

MANUEL D'utilisation des séries quantum LASER CORE et quantum LASER superior

Numéro de modèle Modèle réglementaire
INL144, INL154, INL146, INL156, INL148, INL158 P140
INL2156, INL2166, INL2158, INL2168, INL2159, INL2169 P139

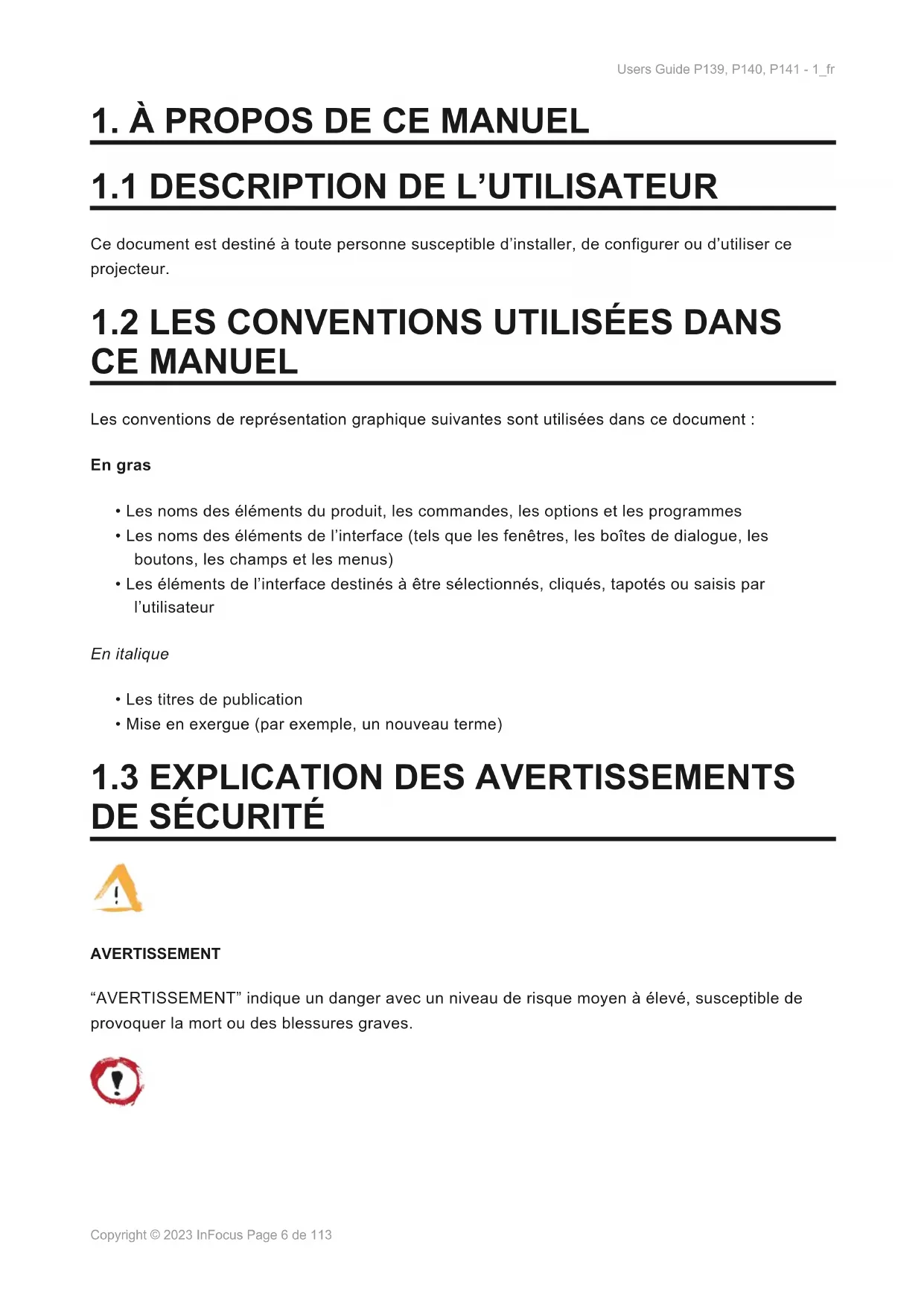

1.1 Description de l'utilisateur

Ce document est destiné à toute personne susceptible d'installer, de configurer ou d'utiliser ce projecteur.

Les conventions de représentation graphique suivantes sont utilisées dans ce document :

En gras

• Les noms des éléments du produit, les commandes, les options et les programmes
• Les noms des éléments de l'interface (tels que les fenêtres, les boîtes de dialogue, les boutons, les champs et les menus)
• Les éléments de l'interface destinés à être sélectionnés, cliqués, tapotés ou saisis par l'utilisateur

En italique

• Les titres de publication - Mise en exergue (par exemple, un nouveau terme)

Avertissement

"AVERTISSEMENT" indique un danger avec un niveau de risque moyen à élevé, susceptible de provoquer la mort ou des blessures graves.

Attention

"ATTENTION" indique un danger à faible niveau de risque, qui, si on ne l'évite pas, pourrait provoquer des blessures mineures ou modérées.

"INFORMATION" indique des informations considérées comme importantes, mais non liées à un danger.

1.4 Les consignes de sécurité à conserver

Veuillez conserver toutes les informations et les consignes de sécurité pour de futures références et veuillez les transmettre aux futurs utilisateurs du produit.

Avertissement

Veuillez vous assurer que chaque personne qui utilise le produit a lu et compris ce manuel et ses consignes de sécurité avant d'utiliser ce produit. Le non-respect de cette procédure est susceptible de provoquer la mort ou des blessures graves.

Attention

Veuillez suivre toutes les instructions. Cela vous permettra d'éviter des incendies, des explosions, des chocs électriques ou tout autre danger qui pourrait provoquer des dégâts matériels, des dommages corporels ou la mort.

Le fabricant ne peut en aucun cas être tenu responsable de tout dégât matériel ou tout dommage corporel dû à une manipulation incorrecte ou au non-respect des consignes de sécurité fournies.

dans ce Manuel. Dans de tels cas, la garantie sera annulée de plein droit.

1.5 Obtention de la documentation et des informations

Vous trouverez la dernière version de la documentation ici sous la section de la page de téléchargement.

1.6 Retours sur la documentation

Si vous consultez la documentation d'un produit InFocus sur Internet, vous pouvez nous envoyer vos retours via ce lien. Vos commentaires seront les bienvenus.

1.7 Service CLIENT

Veuillez contacter le service client InFocus de votre région pour une assistance technique ou concernant les produits. Autrement, si vous êtes en Asie ou en Australie, vous pouvez contacter votre distributeur local.

Amérique

Lundi – Vendredi

6h - 17h PST

[phone]

[e-mail]

Europe, Moyen-Orient et Afrique

Lundi – Vendredi

8h - 17h CET

La nouvelle génération de la vidéoprojection laser est ici !

Avec cette gamme de vidéoprojecteurs laser multi-tâche et multi-usage, vous obtenez plus qu'une simple image sur le mur. Vos contenus prennent vie et leur visualisation devient un réel plaisir et une expérience de haut niveau dans n'importe quel environnement. Les présentations en milieu de travail offrent une très haute qualité de résolution et de lisibilité. Vous capterez plus d'attention en classe, et gagnerez en sérénité en sachant que vous et vos élèves ou vos camarades de classe utilisez la technologie de projection la plus avancée, respectueuse de l'environnement et écoénergétique du marché.

2.1 Caractéristiques

Les caractéristiques du projecteur sont les suivantes.

Technologie laser respectueux de l'environnement

Dotés d'une technologie de laser à solid-state, les modèles sans lampe de Quantum Laser DLP éliminent l'usage de métaux lourds comme le mercure ou le plomb. Leur très faible consommation d'énergie ainsi que leur performance et leur durabilité accrues leur confèrent une valeur ajoutée exceptionnelle pour une acquisition à un prix très abordable.

Compatible avec le format 4K

Une qualité d'image tout simplement bluffante à une résolution native Full HD (1920 × 1080) et une compatibilité avec le câble HDMI 2.0 (HDCP 2.2) 4K. Compatible également avec le HDR pour une texture ultra-réaliste et une perception améliorée de la profondeur de l'image. Applicable aux modèles de séries Full HD et aux modèles supérieurs.

Notre suite SuperSmartProject axée sur l'économie d'énergie, l'optimisation énergétique et l'utilisation des caractéristiques et des fonctionnalités combine la facilité d'utilisation à l'économie d'énergie dans votre quotidien. Allumage instantané, voyant lumineux d'allumage, extinction instantanée, extinction automatique, réduction d'éclairage sur 10 paliers et optimisation via Dynamic Black, tout est fait pour améliorer votre expérience de visualisation tout en réduisant la consommation énergétique.

Installation polyvalente

Une polyvalence pour toutes les surfaces avec un objectif à zoom optique 1,3x ou 1,1x, un positionnement avant, arrière ou au plafond, une projection du plafond au sol ou du sol au plafond, une rotation complète à 360° sur l'axe horizontal ainsi que des modes Portrait ou Paysage font des vidéoprojecteurs Quantum Laser un choix parfait pour la maison, les salles de classe, les affichages en magasin, les installations, les bars, les clubs et les restaurants.

Correction automatique de trapèze (auto keystone)

La fonction de correction automatique de trapèze ajuste l'effet de trapèze lorsque le projecteur est

en dehors de l'axe pour créer une image verticalement alignée.

Fonctionnement 24/7

La conception du projecteur lui permet de fonctionner 24 heures par jour dans une orientation standard.

Pour une performance optimale, InFocus vous recommande d'éteindre votre projecteur ou de le mettre en veille pendant 30 minutes toutes les 24 heures afin de prolonger la durée de vie de sa source de lumière. La garantie du projecteur est basée sur un usage standard aux heures de bureau.

Fonctions avancées de sécurité

Encoche de sécurité Kensington™, code PIN, et fonctions de minuterie.

Bloc optique hermétique anti-poussière IP6X

Testé pour l'étanchéité à la poussière IP6X. Une étanchéité exceptionnelle à la poussière assure une durabilité de premier plan ; c'est primordial pour un fonctionnement sans maintenance 24/7 dans des environnements exigeants.

Résolution natives XGA, WXGA et 1080p (WUXGA sur le modèle P139)

La résolution 1080p vous donne des images très nettes et hautement détaillées à partir d'un contenu HD sans réduction de taille, ni compression. Elle est parfaite pour visionner des films Blu-ray, des diffusions HD, et jouer des jeux vidéos. La résolution WXGA fournit une compatibilité 16:10 support pour les environnements de travail et commerciaux. La résolution XGA offre le prix le plus concurrentiel.

Compatible avec le HDR (l'imagerie à large gamme dynamique)

Capable de recevoir et d'afficher les métadonnées HDR pour une compatibilité aux formats de HDR, le HDR10 et le Dolby Vision. Pour accentuer les zones lumineuses et les zones sombres, les détails dans les deux sens et les couleurs bien plus que ce qu'on pouvait faire auparavant – sur les modèles 1080p uniquement.

"INFORMATION" Tous les modèles n'incluent pas forcément toutes les caractéristiques mentionnées ci-dessus.

2.2 Usage prévu et mauvais usage raisonnablement prévisible

Le projecteur doit être utilisé uniquement en conformité avec les instructions fournies dans ce manuel. Tout usage autre que celui décrit dans ce manuel est considéré comme un usage non prévu.

prévu et annulera de plein droit la garantie.

Le milieu ambiant de fonctionnement doit être exempt de fumée en suspension dans l'air, de la matière grasse, d'huile et d'autres contaminants qui pourraient affecter le fonctionnement ou la performance du projecteur.

Ne pas utiliser le projecteur près d'une source d'eau ou d'humidité. Ne pas exposer le projecteur à la pluie, à la vapeur ou à la condensation afin de réduire les risques d'incendie ou de choc électrique.

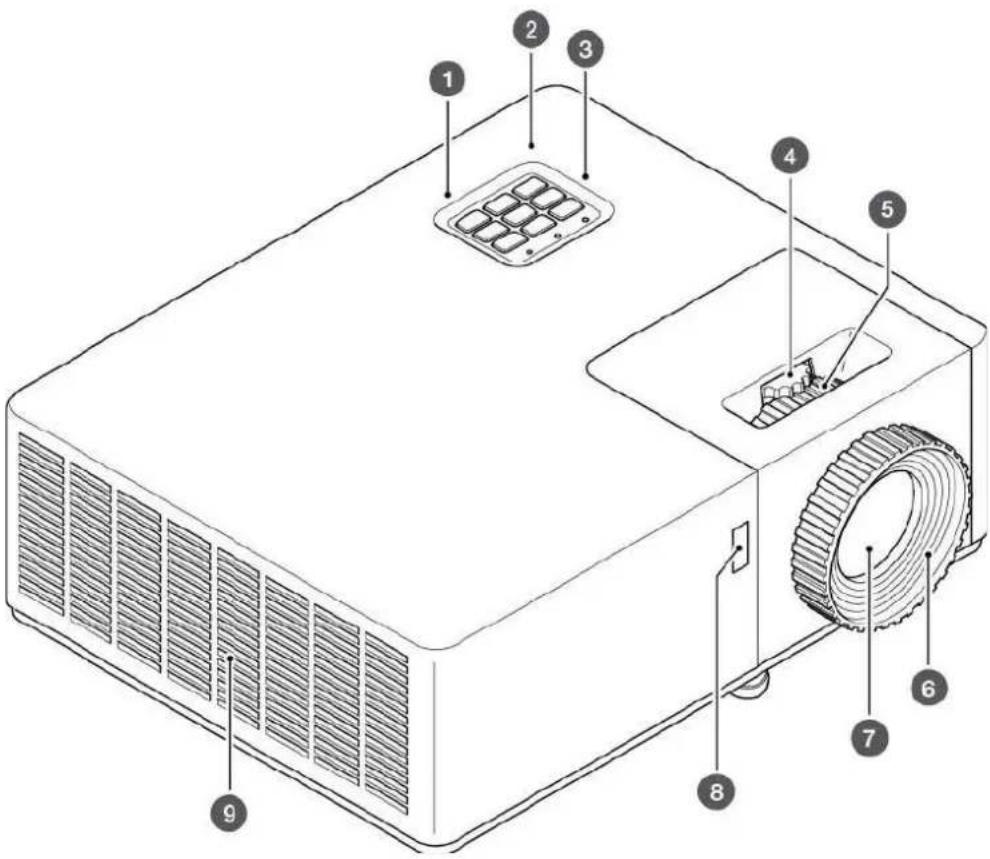

2.3.1 Façade, côtés et DESSUS de l'appareil

① Capteur infrarouge sur le dessus de l'appareil ② Clavier

③ Voyants lumineux de fonctionnement à LED ④ Ajustement du décalage vertical de l'objectif (non disponibles sur la série Core et certains modèles de la série Superior) ⑤ Bague de zoom ⑥ Bague de mise au point ⑦ Objectif du projecteur ⑧ Capteur infrarouge en façade ⑨ Sortie d'air

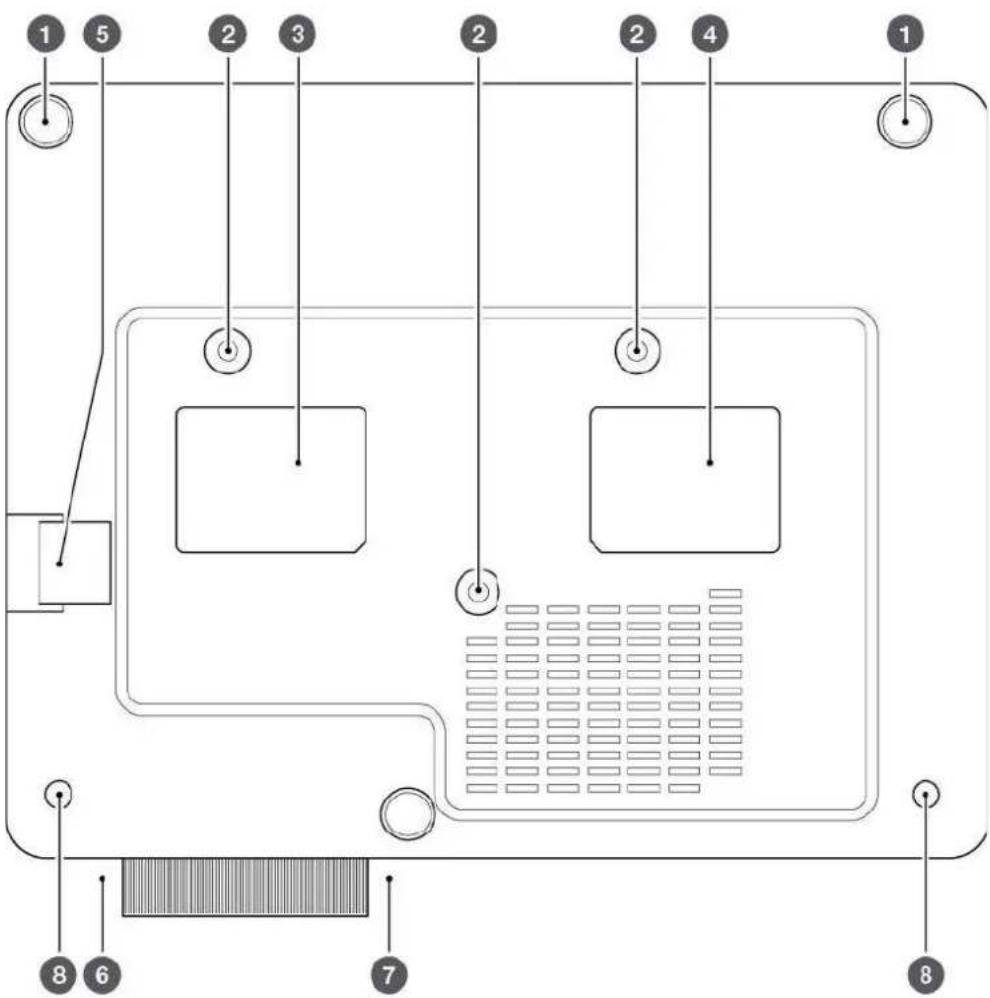

2.3.2 Dessous de l'appareil

① Pieds arrière (2) ② Points de fixation au plafond (3) ③ Étiquette de prévention des risques du laser (ne pas enlever) ④ Étiquette des normes réglementaires (ne pas enlever) ⑤ Point de fixation du câble de sécurité ⑥ Point de fixation du cache-objectif ⑦ Pied avant ⑧ Pieds fixes stabilisateurs avant (2)

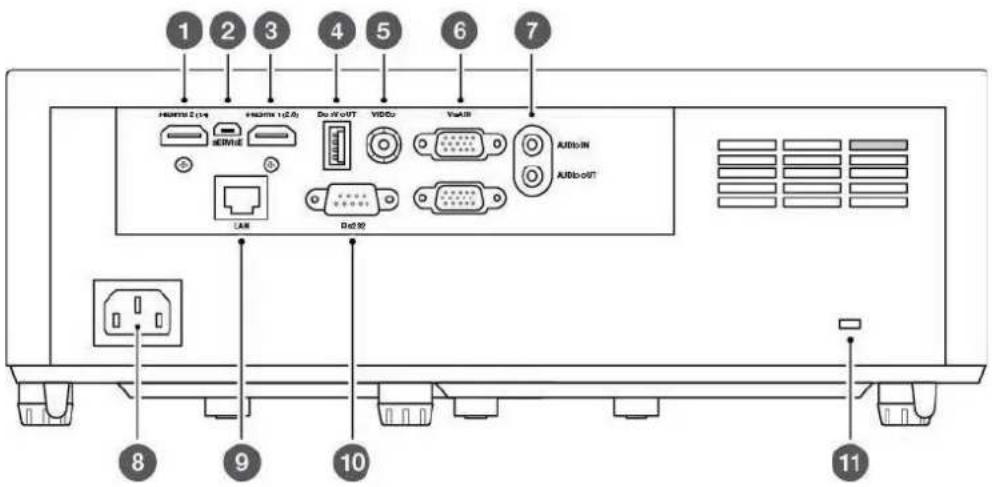

2.3.3 Arrière de l'appareil

1 2 3 4 5 6 7 H+/H+/I+V e+/H+/I+V/0.0 Dio/0+I+V WDDo Vout/0 Audi/IN Audi+0+V LAR Dio/02 8 9 10 11

① HDMI 2 (1.4) – HDMI 1.4 une compatibilité 3D et des signaux d'entrée pouvant aller jusqu'à 4K à 30 images par seconde ② SERVICE – brancher un câble USB pour mettre à jour le micrologiciel du projecteur ③ HDMI 1 (2.0) – HDMI 2.0 avec HDCP 2.2 pour des signaux d'entrée pouvant aller jusqu'à 4K à 60 images par seconde ④ DC 5V OUT – brancher un câble USB pour une sortie d'alimentation ⑤ VIDEO – brancher un câble composite de sortie vidéo ⑥ VGA IN et VGA OUT – brancher un câble VGA d'entrée ou de sortie vidéo pour une connexion en boucle avec plusieurs écrans ⑦ AUDIO IN et OUT – brancher un câble auxiliaire d'entrée ou de sortie audio ⑧ POWER – brancher le câble d'alimentation à une prise secteur murale ⑨ LAN – connecter à un réseau en utilisant un câble RJ45 (non disponible sur la série Core) ⑩ RS232 – brancher un câble RS232 pour contrôler le projecteur depuis un ordinateur ⑪ Encoche de sécurité Kensington

"INFORMATION" Le port HDMI 2.0 avec HDCP 2.2 est disponible sur certains modèles.

Avertissement

Vous devez lire et comprendre pleinement ce manuel et ses consignes de sécurité avant d'utiliser ce produit. Le non-respect de cette procédure peut conduire à de graves blessures.

3.1.1 Informations sur la sécurité des personnes vulnérables

L'usage de cet appareil n'est pas destiné aux personnes (incluant les enfants) ayant un déficit physique, sensoriel ou intellectuel, ou n'ayant pas suffisamment d'expérience ou de connaissances.

Le projecteur est conforme aux normes de sécurité pour les dispositifs électromagnétiques. Veuillez contacter votre médecin traitant si vous avez un pacemaker ou tout autre dispositif implanté.

3.1.2 Durée de VIE technique

La durée de vie technique du projecteur est de cinq ans ou 20 000 heures d'utilisation en mode normal et 30 000 heures en mode ECO dans des conditions normales de fonctionnement (au premier de ces deux termes échu).

3.1.3 Informations sur la sécurité concernant l'usage prévu

Veuillez utiliser le projecteur uniquement pour sa destination prévue telle qu'elle est décrite dans ce manuel.

Ne pas exposer le projecteur à des températures supérieures à 104° F / 40° C ou inférieures à 32° F / 0° C.

3.1.4 Informations sur la sécurité pour l'installation

Vérifiez bien que le projecteur n'est pas endommagé avant toute installation. S'il présente des dommages visibles, ne branchez pas le projecteur et contactez InFocus.

Ne jamais installer le projecteur :

• près des sources de chaleur telles que les radiateurs, les bouches d'air chaud, les poêles ou tout autre dispositif de chauffage
• près des sources ou de contenants d'eau, ou sous la lumière directe du soleil

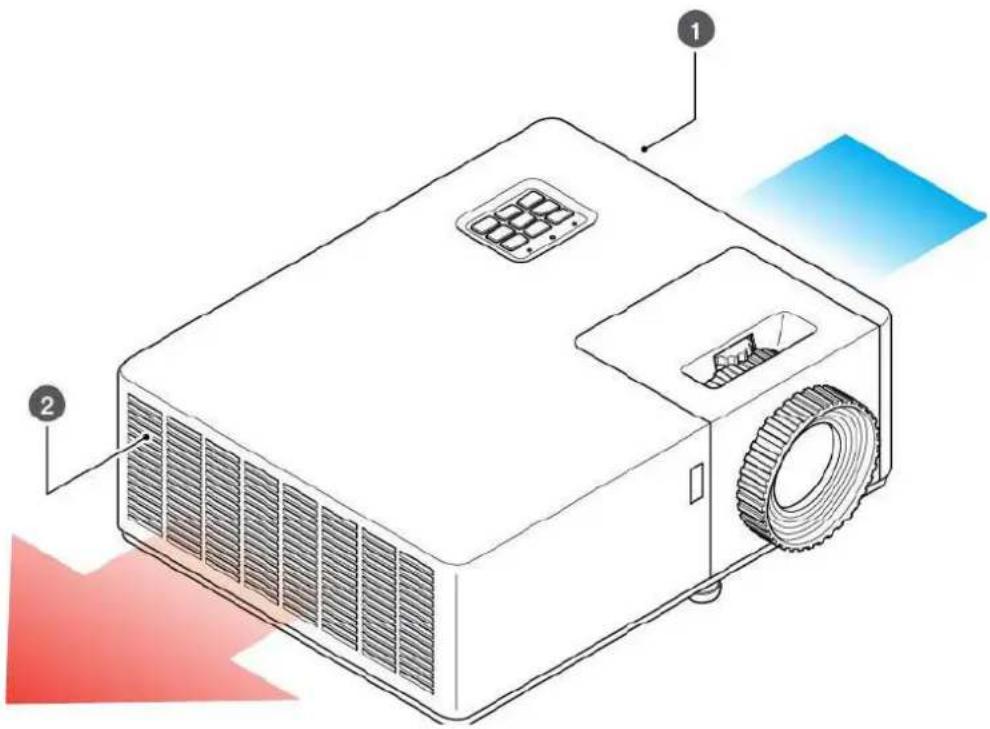

• dans un espace clos tel qu'une bibliothèque ou un placard où le flux d'air est limité

3.1.5 Informations sur la sécurité électrique

Vérifiez bien l'absence de tout dommage avant de brancher le câble d'alimentation.

Branchez le projecteur uniquement à une prise secteur avec terre en utilisant le câble d'alimentation fourni.

Débranchez immédiatement le projecteur de la prise murale :

• s'il a été endommagé
• si de l'eau ou toute autre substance s'est introduite dans le projecteur
• si vous sentez une odeur de fumée ou toute autre odeur sortir du projecteur
• durant les orages
• lorsqu'il n'est pas utilisé pendant une longue période

Avertissement

AVERTISSEMENT Ne pas regarder directement dans l'objectif du projecteur lorsqu'il est en cours de fonctionnement. Le faisceau de lumière intense pourrait endommager votre vue.

IEC/EN 60825-1:2014 CLASS 1 LASER PRODUCT RISK GROUP 2 Complies with 21 CFR 1040.10 and 1040.11 except for conformance as a Risk Group 2 LIP as defined in IEC 62471-5: Ed. 1.0. For more information see Laser Notice No. 57, dated May 8, 2019. IEC/EN 60825-1:2014 PRODUIT LASER DE CLASSE 1 GROUPE DE RISQUE 2 Conforme aux normes 21 CFR 1040.10 et 1040.11, à l'exception de la conformité en tant que LIP du groupe de risque 2 définie dans la CEI 62471-5: Ed. 1.0. Pour plus d'informations, voir l'avis au laser n° 57 du 8 mai 2019.

Revoyez les instructions de la section NETTOYAGE avant de nettoyer le projecteur.

Débranchez le câble d'alimentation avant de nettoyer le projecteur. Ne jamais utiliser de chiffon ou de produits de nettoyage abrasifs.

3.1.8 Informations sur la sécurité de maintenance et de réparation

Le projecteur ne contient pas de pièces nécessitant une maintenance de la part de l'utilisateur. Veuillez contacter InFocus pour toute maintenance ou réparation.

3.2 Élimination sécuritaire des appareils usagés

Veuillez suivre les instructions fournies dans la section ÉLIMINATION DES APPAREILS USAGÉS de ce manuel pour une élimination sécuritaire du projecteur.

3.3 Symboles graphiques

Le tableau suivant décrit les symboles et marquages de sécurité et réglementaires inscrits sur le produit et l'emballage du produit.

SYMBOL MEANING

Le marquage CCC sécurité prévues par la législation en vigueur en Chine.

Le marquage CE s lois européennes en vigueur sur la santé, la sécurité et la protection de l'environnement.

Le label cTUVus inscrit sur le produit est un label de qualité qui confirme que le produit a été testé par l'organisme de certification TÜV pour une utilisation aux États-Unis et au Canada.

Le marquage EAC inscrit sur le produit est la déclaration du fabricant attestant que le produit est conforme aux exigences principales de sécurité prévues par la législation applicable au sein de l'Union économique eurasiatique (UEE).

Le marquage FCC inscrit sur le produit est la déclaration du fabricant attestant que la radiation électromagnétique émise par le produit est inférieure aux limites spécifiées par la Commission fédérale américaine des communications (FCC).

Le marquage NOM inscrit sur le produit est la déclaration du fabricant attestant que le produit est conforme aux exigences principales de sécurité prévues par la législation en vigueur au Mexique.

Le marquage RoHS inscrit sur le produit est la déclaration du fabricant attestant que le produit est conforme aux exigences principales de sécurité prévues par la législation en vigueur au sein de l'Union européenne.

BIS

Le logo de certification du Bureau indien de normalisation (Bureau of Indian Standards – BIS) est obligatoire pour les produits électroniques spécifiques en Inde. Le marquage BIS inscrit sur le produit est une déclaration du fabricant attestant que le produit est conforme aux exigences principales de sécurité prévues par la législation en vigueur en Inde.

4.1 Contenu du CARTON

Le carton du projecteur contient :

• Un projecteur
• Un câble d'alimentation
• Un câble HDMI
• Une télécommande (piles non incluses)
• Un cache-objectif
• Des manuels simplifiés

4.2 Instructions d'installation

Votre projecteur peut être installé dans n'importe quel angle ou n'importe quelle orientation. Choisissez une position d'installation en fonction des éléments suivants :

• L'orientation ou l'agencement de votre pièce - La taille ou la position de votre écran ou de votre surface de projection • L'emplacement d'une prise secteur adaptée • L'emplacement des dispositifs sources que vous souhaitez utiliser

"WARNING: MOUNT ABOVE THE HEADS OF CHILDREN." Additional warning against eye exposure for close exposures less than 1 m. "AVERTISSEMENT : INSTALLER AU-DESSUS DE LA TÊTE DES ENFANTS." Avertissement supplémentaire contre l'exposition oculaire pour des expositions à une distance de moins de 1 m. "警告:安装在高于孩童头顶处" 关于小于1 m近距离眼睛暴露的附加警告 「警告：安装在高於兒童頭部處」 針對 1 m 以下近距離眼睛接觸的額外警告

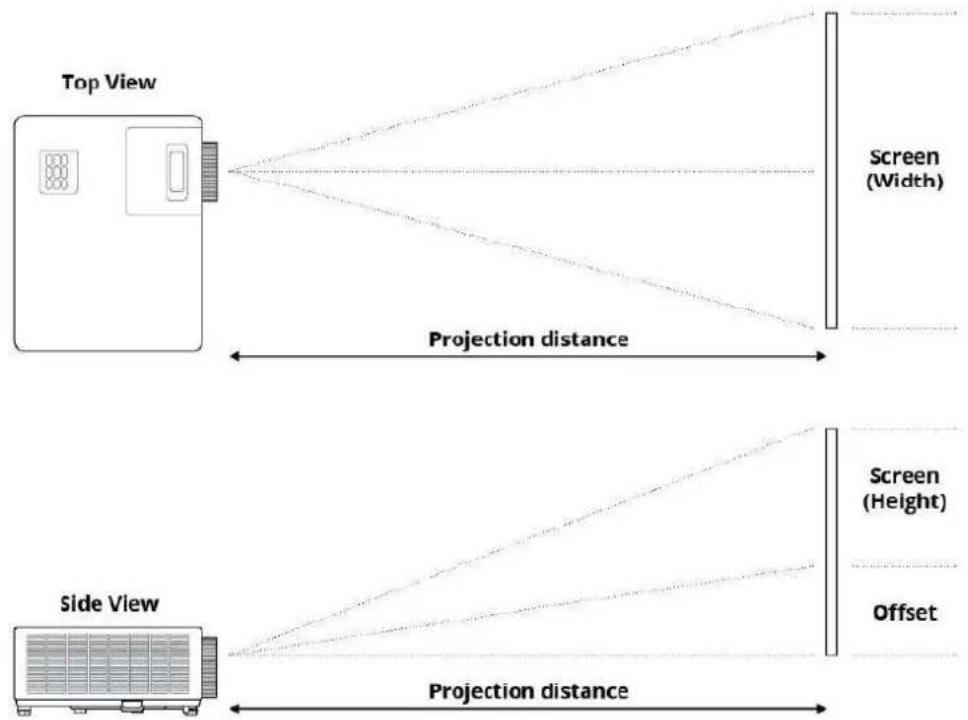

Rapport à l'écran

La taille de l'image projetée augmentera en fonction de la distance du projecteur par rapport à l'écran ou la surface de projection. Vous pouvez utiliser le tableau suivant pour déterminer le meilleur emplacement pour le projecteur et l'écran de projection.

TAILLE DE L'ÉCRAN					DISTANCE DE PROJECTION (DP)
POUCE MÈTRE POUCE MÈTRE PIED									DÉCALAGE DE L'IMAGE (OFS)
Diagonale (D)	Largeur (I)	Hauteur (H)	Largeur (I)	Hauteur (H)	Large Télé Large Télé Mètre Pouce
28,3 0,63 0,35	24,67	13,87 - 1 - 3,28	0,04	1,57
40	0,89	0,5	34,86	19,6	1,1	1,4	3,61	4,59	0,05	1,97
50	1,11	0,62	43,58	24,5	1,3	1,8	4,27	5,91	0,06	2,36
60	1,33	0,75	52,29	29,4	1,6	2,1	5,25	6,89	0,07	2,76
70	1,55	0,87	61,01	34,3	1,9	2,5	6,23	8,2	0,09	3,54

80 1,77 1 69,73 39,2 2,1 2,8 6,89 9,19 0,1 3,94
90 1,99 1,12 78,44 44,1 2,4 3,2 7,87 10,5 0,11 4,33
100 2,21 1,25 87,16 49 2,7 3,5 8,86 11,48 0,12 4,72
120 2,66 1,49 104,59 58,8 3,2 4,2 10,5 13,78 0,15 5,91
150 3,32 1,87 130,74 73,5 4 5,3 13,12 17,39 0,18 7,09
180 3,98 2,24 156,88 88,2 4,8 6,3 15,75 20,67 0,23 9,06
200 4,43 2,49 174,32 98,1 5,4 7 17,72 22,97 0,25 9,84
250 5,53 3,11 217,89 122,6 6,7 8,8 21,98 28,87 0,31 12,2
300 6,64 3,74 261,47 147,1 8 - 26,25 - 0,37 14,57
374 8,28 4,66 325,97 183,4 10 - 32,81 - 0,46 18,11

*INL2156, INL2166 WXGA ZOOM 1.3x

TAILLE DE L'ÉCRAN					PROJECTION DISTANCE (PD)
POUCE MÈTRE		POUCE		MÈTRE	PIED			DÉCALAGE DEL'IMAGE (OFS)
Diagonale(D)	Largeur(I)	Hauteur(H)	Largeur(I)	Hauteur(H)	Large	Télé	Large Télé	Mètre	Pouce
30.1	0,65 0,41	25,52 15.95 – 1,0 –	3,28 0,05	1,97
40 0,86 0,54	33,92 21,2	1,0 1,3	3,28 4,27	0,07 2,76
50 1,08 0,67	42,40 26,5	1,3 1,7	4,27 5,58	0,09 3,54
60 1,29 0,81	50,88 31,8	1,5 2,0	4,92 6,56	0,10 3,94
70 1,51 0,94	59,36 37,1	1,8 2,3	5,91 7,55	0,12 4,72
80 1,72 1,08	67,84 42,4	2,0 2,7	6,56 8,86	0,13 5,12
90 1,94 1,21	76,32 47,7	2,3 3,0	7,55 9,84	0,15 5,91
100 2,15 1,35	84,80 53	2,5 3,3	8,20 10,83	0,16 6,30
120 2,58 1,62	101,76	63,6 3,0	4,0 9,84	13,12 0,20	7,87
150 3,23 2,02	127,20	79,5 3,8	5,0 12,47	16,40 0,25	9,84
180 3,88 2,42	152,64	95,4 4,6	6,0 15,09	19,69 0,30	11,81
200 4,31 2,69	169,60	106 5,1	6,6 16,73	21,65 0,34	13,39
250	5,38	3,37	212,00	132,5	6,4	-	21,00	-	0,41	16,14
300	6,46	4,04	254,40	159	7,6	-	24,93	-	0,50	19,69

*INL2159, INL2169 WUXGA ZOOM 1.3x

TAILLE DE L'ÉCRAN PROJECTION DISTANCE (PD)
POUCE MÈTRE POUCE MÈTRE PIED									DÉCALAGE DE L'IMAGE (OFS)
Diagonale (D)	Largeur (I)	Hauteur (H)	Largeur (I)	Hauteur (H)	Large	Télé	Large	Télé Mètre	Pouce
29,2 0,63 0,39	24,76	15,48 – 1,0	-3,28	0,04	1,57
40	0,86	0,54	33,92	21,2	1,0	1,4	3,28	4,59	0,05	1,97
50	1,08	0,67	42,40	26,5	1,3	1,7	4,27	5,58	0,07	2,76
60	1,29	0,81	50,88	31,8	1,6	2,1	5,25	6,89	0,08	3,15
70	1,51	0,94	59,36	37,1	1,8	2,4	5,91	7,87	0,10	3,94
80	1,72	1,08	67,84	42,4	2,1	2,7	6,89	8,86	0,10	3,94
90	1,94	1,21	76,32	47,7	2,3	3,1	7,55	10,17	0,12	4,72
100	2,15	1,35	84,80	53	2,6	3,4	8,53	11,15	0,13	5,12
120	2,58	1,62	101,76	63,6	3,1	4,1	10,17	13,45	0,16	6,30
150	3,23	2,02	127,20	79,5	3,9	5,1	12,80	16,73	0,20	7,87
180	3,88	2,42	152,64	95,4	4,7	6,2	15,42	20,34	0,25	9,84
200	4,31	2,69	169,60	106	5,2	6,8	17,06	22,31	0,27	10,63
250	5,38	3,37	212,00	132,5	6,5	8,6	21,33	28,22	0,33	12,99
300	6,46	4,04	254,40	159	7,8	-	25,59	-	0,40	15,75
383,7	8,26	5,17	325,38	203,4	10,0	-	32,81	-	0,51	20,08

TAILLE DE L'ÉCRAN					PROJECTION DISTANCE (PD)
POUCE	MÈTRE		POUCE		MÈTRE		PIED		DÉCALAGE DE L'IMAGE (OFS)
Diagonal (D)	Largeur (I)	Hauteur (H)	Largeur (I)	Hauteur (H)	Large	Télé	Large Télé	Mètre Pouce
28,3	0,63	0,35	24,67	13,87	-	1	-	3,28	0,04	1,57
40	0,89	0,5	34,86	19,6	1,1	1,4	3,61	4,59	0,05	1,97
50	1,11	0,62	43,58	24,5	1,3	1,8	4,27	5,91	0,06	2,36
60	1,33	0,75	52,29	29,4	1,6	2,1	5,25	6,89	0,07	2,76
70	1,55	0,87	61,01	34,3	1,9	2,5	6,23	8,2	0,09	3,54
80	1,77	1	69,73	39,2	2,1	2,8	6,89	9,19	0,1	3,94
90	1,99	1,12	78,44	44,1	2,4	3,2	7,87	10,5	0,11	4,33
100	2,21	1,25	87,16	49	2,7	3,5	8,86	11,48	0,12	4,72
120	2,66	1,49	104,59	58,8	3,2	4,2	10,5	13,78	0,15	5,91
150	3,32	1,87	130,74	73,5	4	5,3	13,12	17,39	0,18	7,09
180	3,98	2,24	156,88	88,2	4,8	6,3	15,75	20,67	0,23	9,06
200	4,43	2,49	174,32	98,1	5,4	7	17,72	22,97	0,25	9,84
250	5,53	3,11	217,89	122,6	6,7	8,8	21,98	28,87	0,31	12,2

300 6,64 3,74 261,47	147,1 8 - 26,25 - 0,37	14,57
374 8,28 4,66 325,97	183,4 10 - 32,81 - 0,46	18,11

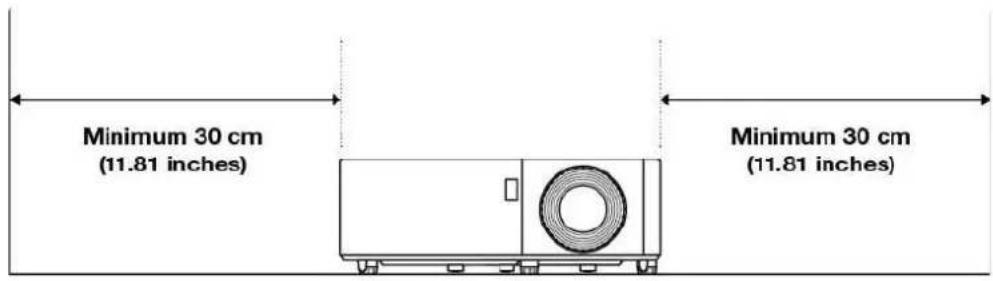

4.4 ESPACE LIBRE

Laissez au moins 30 cm d'espace libre autour de l'entrée d'air et de la sortie d'air afin de vous assurer que l'entrée d'air ne recycle pas l'air chaud rejeté via la sortie d'air.

Entrée d'air Sortie d'air

Lorsque vous utilisez le projecteur dans un espace clos :

• la température ambiante de l'espace clos ne doit pas dépasser la température de fonctionnement de l'appareil lorsqu'il est en cours de fonctionnement;
• les entrées et sorties d'air ne doivent pas être bouchées;
• l'espace clos doit passer une évaluation thermique certifiée afin de s'assurer que le projecteur ne recycle pas l'air évacué.

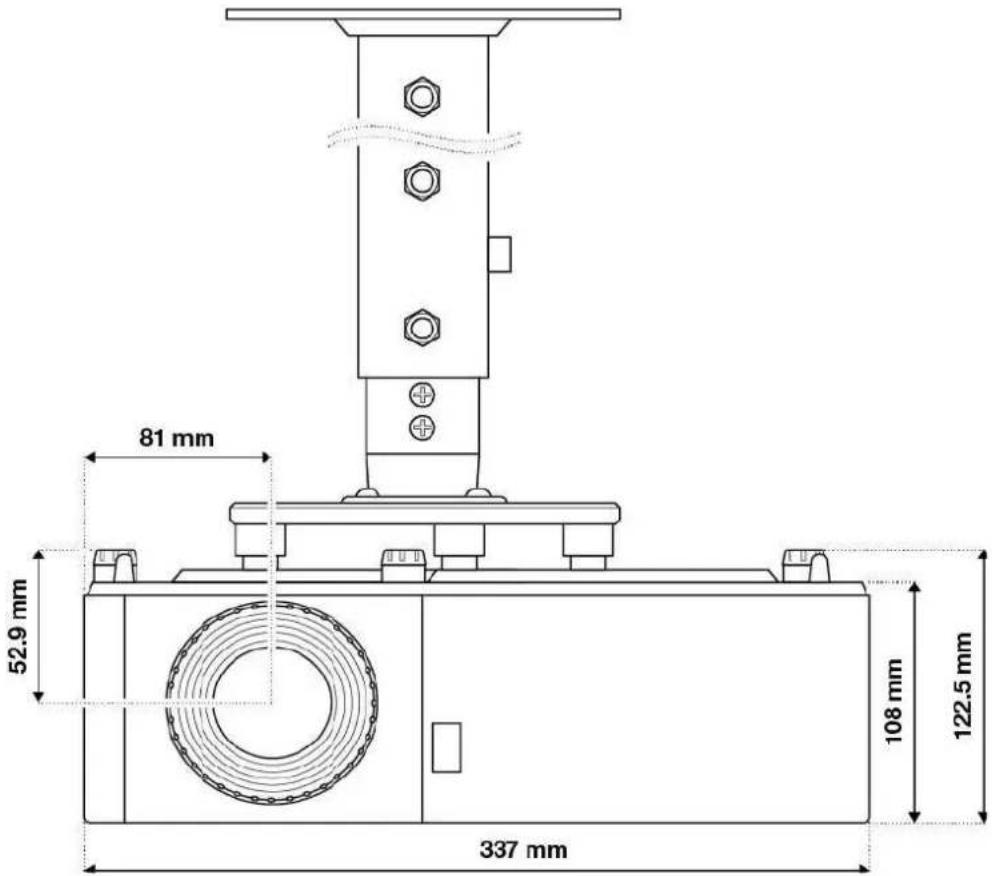

4.5 Montage au plafond

• Type de vis : M4×10
• Longueur minimale des vis : 10 mm

81 mm 52.9 mm 108 mm 122.5 mm 337 mm

Veuillez noter qu’un endommagement résultant d’une installation inappropriée annulera de plein droit la garantie. Si vous achetez un support de montage au plafond provenant d’une autre entreprise, veuillez vous assurer d’utiliser les vis adéquats.

La taille des vis variera selon l'épaisseur de la plaque de fixation au plafond.

4.6 Schéma des TROUS de fixation

M4 x 3 176.00 80.00 91.00 82.30 55.00 85.00

Lorsque vous utilisez un support de montage au plafond, veuillez vous assurer d'utiliser les vis appropriés. La taille des vis variera selon l'épaisseur de la plaque de fixation au plafond.

Assurez-vous de laisser un espace libre d'au moins 10 cm entre le plafond et le dessous du projecteur.

Éviter d'installer le projecteur près d'une source de chaleur.

5.1 Réglage de la hauteur et l'inclinaison de l'image

La hauteur et l'inclinaison peuvent être ajustées avec les pieds et la bague de réglage.

1. Repérez le pied réglable que vous souhaitez ajuster sur le dessous du projecteur.
2. Tournez le pied dans le sens de l'aiguille d'une montre ou dans le sens contraire pour surélever ou abaisser le projecteur.

Pour ajuster la taille de l'image, tournez la bague de zoom dans le sens de l'aiguille d'une montre ou dans le sens contraire pour augmenter ou réduire la taille de l'image projetée.

Pour ajuster la position de l'image, tournez la bague de déplacement de l'objectif dans le sens de l'aiguille d'une montre ou dans le sens contraire pour ajuster la position du projecteur verticalement. (Cette fonction n'est pas disponible sur tous les modèles.)

Pour régler la mise au point, tournez la bague de mise au point dans le sens de l'aiguille d'une montre ou dans le sens contraire jusqu'à ce que l'image soit nette et lisible.

Si un côté de l'image est plus court que l'autre, par exemple si le haut est plus court que le bas, vous pouvez soit repositionner le projecteur, soit utiliser la correction de trapèze. Pour ajuster le haut ou le bas de l'image (la longueur), orientez le projecteur plus haut ou plus bas. Si ce n'est pas possible, utilisez la fonction de correction de trapèze verticale :

Appuyez sur la touche Menu du clavier du projecteur ou sur la touche Menu de la télécommande pour afficher le menu à l'écran (OSD).

Sélectionnez Image > V Keystone.

Ajustez le paramétrage en utilisant les flèches de direction.

Appuyez sur le symbole Retour ou la touche Entrée pour sélectionner un paramétrage.

Appuyez sur le symbole Menu ou la touche Menu pour fermer le menu OSD. Le menu se fermera et le projecteur enregistrera automatiquement le nouveau paramétrage.

Pour ajuster le côté gauche ou droit de l'image (l'écart), tournez le projecteur légèrement vers la gauche ou vers la droite. Si ce n'est pas possible, utilisez la fonction de correction de trapèze horizontale :

Appuyez sur la touche Menu du clavier du projecteur ou la touche Menu de la télécommande pour

afficher le menu à l'écran (OSD).

Sélectionnez *Image > H Keystone*

À NOTER : la fonction de correction de trapèze horizontale n'est pas disponible sur tous les modèles.

Ajustez le paramétrage en utilisant les flèches de direction.

Appuyez sur le symbole Retour ou la touche Entrée pour sélectionner un paramétrage.

Appuyez sur le symbole Menu ou la touche Menu pour fermer le menu à l'écran (OSD). Le menu se fermera et le projecteur enregistrera automatiquement le nouveau paramétrage.

Veuillez vous assurer que l'écran ou la surface de projection se trouve à la distance requise du projecteur. Pour de plus amples informations, veuillez vous référer à la section "4.3 Positionnement et distance par rapport à l'écran".

6.1 Schéma des branchements

VIDEO AUDIO HDMI HDMI VIDEO VGA AUDIO HDMI 21.4 HENTH 16.5 DC 5V OUT VIDEO VGA IN AUDIO IN LAN RS22 SERVICE Micro-USB LAN RS232 DC 5V OUT USB-A CONTROL POWER

"INFORMATION" Les ports d'entrée indiqués sur ce schéma ne sont pas tous disponibles sur tous

les modèles.

7.1 Voyants lumineux à LED

1 2 3

① Allumage ② Laser ③ Température

7.2 Clavier

① Vers le haut / Correction de trapèze + ② Informations ③ Vers la droite / Re-synchronisation ④ Entrée ⑤ Mise en veille / Correction de trapèze - ⑥ Menu ⑦ Flèches de direction

⑧ Vers la gauche / Source ⑨ Allumage

7.3 TÉLÉCOMMANDE

AV Mute Re-Sync Source Enter Menu ECO Keystone Volume VGA Video HDMI 1 2 3 4 5 6 7 8 9 10 11 Page +4 -7 Mouse +6 Zoom -9 Picture 0 InFocus

① Voyant LED pour l'infrarouge ② Allumage ③ Source ④ Entrée ⑤ ECO ⑥ Volume ⑦ Aspect ⑧ HDMI – Appuyer une fois pour le HDMI 1 et deux fois pour le HDMI 2 ⑨ Zoom ⑩ Muet ⑪ Arrêt sur image ⑫ Image ⑬ Souris ⑭ Page ⑮ VGA

⑯ Vidéo ⑰ Correction de trapèze ⑱ Menu ⑲ Flèches de direction ⑳ Re-synchronisation ② AV Mute

Certaines touches de la télécommande peuvent ne pas fonctionner sur les modèles qui ne disposent pas des fonctions liées à ces touches.

7.3.1 Insertion des PILES dans la télécommande

La télécommande requiert 2 piles AAA (non fournies).

1. Retirez le couvercle du compartiment des piles situé au dos de la télécommande.

1. Insérez les piles AAA dans le compartiment des piles. Assurez-vous d'aligner correctement la polarité de chaque pile ±.

1. Replacez le couvercle du compartiment et appuyez dessus jusqu'à ce que vous entendiez le déclic de fermeture.

La télécommande peut ne pas fonctionner si le capteur d'infrarouge est exposé à la lumière vive du soleil ou à un éclairage fluorescent.

Un usage incorrect des piles peut provoquer des fuites de fluide et des fissures sur les piles, ce qui pourrait provoquer un incendie, des dommages corporels ou la corrosion de la télécommande.

Lorsque vous remplacez les piles, appliquez les mesures de précaution suivantes.

Ne pas utiliser des piles de différents types et ne pas mélanger les piles neuves et les piles usagées.

Retirez les piles de leur compartiment si vous envisagez de ne pas utiliser le projecteur pendant une longue période.

Ne pas exposer les piles à la chaleur ou aux flammes, et ne pas les mettre dans l'eau.

Jetez les piles usagées conformément aux réglementations en vigueur dans votre localité.

Mettre les piles hors de portée des enfants. Les piles peuvent présenter un risque d'étouffement et sont très dangereuses si elles sont avalées.

7.3.2 CODES DE LA TÉLÉCOMMANDE À INFRAROUGE

NUMÉRO FONCTION		FORMAT DE RÉPÉTITION	OCTETS 1	OCTETS 2	OCTETS 3	OCTETS 4	NOTES
1 AV mute	F1 87 4E 51 AE
2	Fonction Marche/Arrêt	F1 87 4E 17 E8
3	Re-synchronisation	F1 87 4E 33 CC
4 Haut F2	87 4E 13 EC						Fonction Volume+ en l'absence de menu à l'écran (OSD)
5 Source F1	87 4E 10 EF
6 Gauche	F2 87 4E 11 EE						Fonction Source en l'absence de menu à l'écran (OSD)
7 Entrée F1	87 4E 32 CD
8 Droite F2	87 4E 12 ED						Fonction Re-synchronisation en l'absence de menu à l'écran (OSD)
9 Menu F1	87 4E 02 FD
10 Bas F2	87 4E 14 EB						Fonction Volume- en l'absence de menu à l'écran (OSD)
11 Eco F1	87 4E 77 88						Ouvre le menu du Mode de luminosit&
12 Correction F2	87 4E 20 DFTrapèze+
13 Volume+	F2 87 4E 08 F7
14	Correction Trapèze-	F2 87 4E 21 DE
15 Volume-	F2 87 4E 04 FB
16 VGA (1)	F1 87 4E 19 E6
17 Vidéo (2)	F1 87 4E 1A E5
18 HDMI (3)	F1 87 4E 71 8E						Bascule entre HDMI 1 et HDMI 2
19 Page+	(4) F1 87 4E 7D 82						Pas de fonction Page suivante
20	Rapport d'aspect (5)	F1 87 4E 34 CB
21 Zoom+	F1 87 4E 52 AD
22 page-	(7) F1 87 4E 7E 81						Pas de fonction Page précédente
23 Arrêt sur image	F1 87 4E 0E F1
24 Zoom-	F1 87 4E 53 AC
25 Souris	F1 87 4E 3E C1						Pas de fonction Souris
26 Images	F1 87 4E 2C D3						Ouvre le menu du Mode d'affichage
27 Muet F1	87 4E 29 D6

7.4 Portée effective de la télécommande

Vous trouverez les capteurs (IR) de la télécommande sur le dessus du projecteur près du clavier et sur la façade à gauche de l'objectif. Tenez la télécommande dans un angle de 60°.

perpendiculairement aux capteurs infrarouge de la télécommande du projecteur. Assurez-vous qu'il n'y a aucun obstacle entre la télécommande et les capteurs infrarouge situés sur le projecteur.

La distance entre la télécommande et les capteurs infrarouge doit être inférieure à 12 mètres (39,4 pieds). Si la télécommande se trouve à 20 cm (8 pouces) des capteurs infrarouge, la télécommande pourrait ne pas fonctionner correctement. La portée effective est approximativement de 5 mètres (16,4 pieds) si elle réfléchit le faisceau infrarouge via un écran. La portée dépendra de la surface et

La réfléchance de l'écran. La lumière directe du soleil et les éclairages fluorescents peuvent réduire la portée effective de la télécommande.

7.5 Allumage du projecteur

1. Branchez le câble d'alimentation de manière sécurisée au projecteur et à une prise secteur. Une fois branché, le voyant d'allumage à LED s'illuminera en rouge.
2. Branchez un câble signal/source à l'appareil source et au projecteur.
3. Enlevez le cache-objectif.
4. Appuyez sur la touche Power button sur le clavier ou sur le symbole d'allumage 📍 sur la télécommande.

L'écran de démarrage d'InFocus apparaitra après 10 secondes environ. Le voyant d'allumage à LED clignotera en bleu, puis affichera une lumière bleue continue.

Attention

Assurez-vous que personne n'enjambe les câbles ou ne trébuche sur les câbles. Évitez de placer des objets sur les câbles.

7.6 Sélection de la SOURCE entrante

1. Allumez l'appareil source relié au projecteur, comme un ordinateur ou un lecteur DVD, ou connectez un lecteur numérique multimédia, comme par exemple Google Chromecast.
2. Appuyez sur la touche Source sur le clavier ou la télécommande pour sélectionner la source entrante.
3. Faites lire le contenu sur l'appareil source.

Vous pouvez configurer le projecteur de manière à ce qu'il détecte automatiquement une source active, et qu'il démarre et projette le contenu de la source automatiquement. Pour activer cette fonctionnalité, appuyez sur la touche Menu de la télécommande ou du clavier, puis allez sur

Settings > Power Settings > Signal Power, et sélectionnez On.

Votre projecteur dispose d'une fonction d'Allumage direct. Cette fonction allumera automatiquement le projecteur dès qu'il est branché à une prise d'alimentation. Pour activer cette fonctionnalité, appuyez sur la touche Menu de la télécommande ou du clavier, puis allez sur Settings > Power Settings > Direct Power On, et sélectionnez On.

7.7 Mise en VEILLE du projecteur

1. Appuyez sur la touche Power du clavier ou de la télécommande.

Le message suivant s'affichera : Power Off (Vous voulez éteindre) ?

1. Appuyez une deuxième fois sur la touche Power pour confirmer que vous voulez éteindre le projecteur.

Si la touche Power n'est pas appuyée une seconde fois, le message disparaîtra après 10 secondes et le projecteur ne s'éteindra pas.

Les ventilateurs de refroidissement fonctionneront encore pendant 10 secondes et le voyant d'allumage à LED clignotera en bleu. Lorsque le voyant à LED affichera une lumière rouge continue, le projecteur est entré en mode veille.

1. Remplacez le cache-objectif.

Si vous voulez rallumer le projecteur, attendez 100 secondes après l'avoir éteint avant de le faire. Après avoir éteint le projecteur, veillez systématiquement à attendre que ses ventilateurs s'arrêtent complètement avant de débrancher le câble d'alimentation de la prise secteur.

7.8 Visualisation de contenu en 3D

Veuillez respecter tous les avertissements et les mesures de précaution recommandées plus haut lorsque vous ou vos enfants utilisez la fonction 3D de ce projecteur et visionnez un contenu projeté en 3D.

Attention

Les enfants et les adolescents peuvent être plus susceptibles de développer des problèmes de santé liés au visionnement 3D et doivent être étroitement encadrés lorsqu'ils visionnent un contenu en 3D.

Attention

• Certains spectateurs peuvent avoir une crise épileptique ou une attaque cérébrale lorsqu'ils sont exposés aux images ou à la lumière clignotantes contenues dans certaines images émises par un projecteur ou certains jeux vidéo. Si vous souffrez ou avez des antécédents familiaux de crises épileptiques ou d'attaques cardiaques, veuillez consulter un spécialiste médical avant d'utiliser la fonction 3D.
• Même les personnes qui n'ont aucun antécédent personnel ou familial de crise épileptique ou d'attaque cardiaque peuvent avoir une pathologie non diagnostiquée qui pourrait provoquer des crises épileptiques photosensibles. Nous déconseillons l'usage de la fonctionnalité 3D du projecteur par les femmes enceintes, les personnes souffrant de pathologies graves, les personnes en manque de sommeil ou sous l'influence de l'alcool.
• Si vous ressensez les symptômes suivants, arrêtez immédiatement de visionner le contenu en 3D et consultez un spécialiste médical : (1) altération de la vision; (2) étourdissement; (3) vertige; (4) mouvements involontaires tels que le clignotement des yeux ou des contractions musculaires; (5) confusion; (6) nausées; (7) perte de repères; (8) convulsions; (9) crampes; ou (10) désorientation. Les enfants et les adolescents sont plus susceptibles que les adultes de développer ces symptômes. Les parents doivent surveiller leurs enfants et leur demander s'ils ressentent ces symptômes.
• Le visionnage d'un contenu projeté en 3D peut également provoquer le mal des transports, des séquelles sur la perception, une désorientation, une fatigue oculaire et une diminution de la stabilité posturale. Les utilisateurs doivent faire des pauses fréquentes afin de réduire le risque potentiel de ces effets. Si vous avez l'un des symptômes susmentionnés, arrêtez immédiatement l'utilisation de cet appareil et ne reprenez pas cette utilisation avant 30 minutes après que les symptômes se soient dissipés.
• Le visionnage d'un contenu projeté en 3D en étant assis trop près de l'écran pendant un long moment peut endommager votre vue. La distance idéale de visionnage doit être d'au moins

trois fois la hauteur de l'écran. Nous recommandons que les yeux du spectateur soient au même niveau que l'écran.

• Le visionnage d'un contenu projeté en 3D avec des lunettes 3D pendant un long moment peut provoquer des maux de tête et de la fatigue. Si vous ressentez des maux de tête, une fatigue ou des vertiges, arrêtez de visionner la projection en 3D et allez vous reposer.
• Ne pas utiliser les lunettes 3D pour un usage autre que le visionnage d'un contenu projeté en 3D.
• Mettre les lunettes 3D pour tout autre usage (tel que regarder un spectacle, comme lunettes de soleil, comme lunettes de protection, etc.) peut être physiquement dangereux pour vous et affaiblir votre vue.
• Le visionnage d'un contenu projeté en 3D peut causer une désorientation. Par conséquent, NE PAS PLACER votre projecteur 3D près des escaliers ouverts, des câbles, des balcons, ou tout autre objet sur lequel on pourrait trébucher ou que l'on pourrait heurter, briser ou faire tomber.

7.8.2 Activation du mode 3D

Pour activer le mode 3D, la fréquence d'images entrantes doit être configurée à 60Hz. Toute autre fréquence ne sera pas prise en charge. Pour une meilleure performance 3D, utilisez une résolution de 1920×1080. La résolution 4K (3840×2160) n'est pas prise en charge en mode 3D.

1. Sélectionnez Display > Display Mode > 3D > 3D Mode.
2. Sélectionnez On.

Si le mode 3D est désactivé, les fonctions d'inversion de synchronisation à 2D-3D et 3D ne seront pas sélectionnables. Ces fonctions ne pourront être sélectionnées que si le mode 3D est activé.

1. Appuyez sur Enter.
2. Si vous voulez seulement voir l'image gauche ou l'image droite : * Sélectionnez Display > Display Mode > 3D > 3D-2D. * Puis sélectionnez L (gauche) ou R (droite). * Et appuyez sur Entrée.
3. Si vous voulez désactiver la fonction d'inversion de synchronisation 3D :
4. Sélectionnez Display > Display Mode > 3D > 3D Sync Invert.
5. Puis sélectionnez Off.
6. Et appuyez sur Entrée.

7.8.3 Activation du mode automatique 3D

1. Sélectionnez Display > Display Mode > 3D > 3D Format.
2. Sélectionnez Auto.
3. Puis appuyez sur Entrée.

Autres options :

• Côte à côte (Side-by-Side/SBS) : affiche le signal 3D dans un format "côte à côte".
• Haut et Bas (Top and Bottom) : affiche le signal 3D dans un format "haut et bas".
• Trame séquentielle : affiche le signal 3D dans un format de “trame séquentielle”.

Le mode 3D Auto ne peut être activé que pour les raccordements HDMI 2.

8. Mode d'emploi du MENU à l'écran (OSD)

Le menu multilingue à l'écran (OSD) peut être utilisé pour configurer et régler le projecteur.

Sub Menu Settings Display Main Menu Image Settings 3D Aspect Ratio Edge Mask Zoom Image Shift Keystone 4:3 0 0 > Navigation guide Select Exit Enter

8.1 Sélection de la LANGUE du MENU à l'écran

1. Sélectionnez Réglages > Options > Langue
2. Sélectionnez une langue.
3. Appuyez sur Entrée.

8.2 Sélection du mode d'affichage

1. Sélectionnez Affichage > Réglages de l'image > Mode d'affichage.
2. Sélectionnez un mode d'affichage :
3. Présentation : idéal pour faire une présentation depuis un ordinateur.
4. Lumineux : le réglage le plus lumineux possible si on utilise un ordinateur.
5. HDR SIM. : décode et affiche des contenus d'imagerie à large gamme dynamique (HDR) pour les noirs les plus profonds, les blancs les plus lumineux et des couleurs vives de qualité cinématique en utilisant la gamme de couleurs de la norme REC.2020. Ce mode sera automatiquement activé si un contenu HDR est envoyé vers le projecteur (4K UHD Blu-ray,

jeux 1080p/4K UHD HDR/HLG, ou streaming vidéo en 4K UHD). Lorsque le mode HDR est activé, aucun autre mode d'affichage ne peut être sélectionné parce que le HDR fournit des couleurs hautement précises et surpasse la performance colorimétrique de tous les autres modes d'affichage. Le mode HDR peut être également sélectionné manuellement afin d'obtenir un effet de simulation sur un contenu qui n'est pas au format HLG.

- HLG SIM. : décode et affiche des contenus Hybrid Log-Gamma (HLG) pour les noirs les plus profonds, les blancs les plus lumineux et des couleurs vives de qualité cinématique en utilisant la gamme de couleurs de la norme REC.2020. Ce mode sera automatiquement activé si un contenu HLG est envoyé vers le projecteur (4K UHD Blu-ray, jeux 1080p/4K UHD HDR/HLG, ou streaming vidéo en 4K UHD). Le mode HLG peut également être sélectionné manuellement afin d'obtenir des effets de simulation sur un contenu qui n'est pas au format HLG.

- Cinéma : fournit la meilleure reproduction de couleurs pour le visionnage de films.

- Jeu : augmente la luminosité et réduit le temps de réponse pour jouer des jeux vidéos avec le moins de latence possible.

- sRGB : reproduction précise normalisée des couleurs.

- DICOM SIM. : mode de simulation pour la visualisation d'images monochromes telles que les radiographies.

- Utilisateur : le paramétrage enregistré par l'utilisateur.

- 3D : pour visionner en 3D, vous devez avoir des lunettes 3D et une source vidéo capable d'envoyer du contenu 3D.

1. Appuyez sur Entrée.

Les paramètres d'affichage ne seront visibles que si une source active est connectée au projecteur.

8.3 Réglage de la température de couleur de l'image

1. Sélectionnez Affichage > Réglages de l'image > Réglage des couleurs > Température de couleur.
2. Sélectionnez une valeur.
3. Appuyez sur Entrée.

Les paramètres d'affichage ne seront visibles que si une source active est connectée au projecteur.

8.4 Réglage de la netteté de l'image

1. Sélectionnez Affichage > Réglages de l'image > Couleurs.
2. Appuyez sur Entrée.

8.5 Agrandissement de l'image

1. Sélectionnez Affichage > Zoom.
2. Appuyez sur Entrée.

8.6 Sélection du rapport d'aspect

1. Sélectionnez Affichage > Rapport d'aspect.
2. Sélectionnez le rapport d'aspect souhaité.
3. Appuyez sur Entrée.

8.7 Réglage de la luminosité

1. Sélectionnez Affichage > Réglages de l'image > Mode de luminosité.
2. Sélectionnez un mode de luminosité.
3. Press Enter.

8.8 Activation du mode éco

1. Sélectionnez Affichage > Réglages de l'image > Mode de luminosité.
2. Sélectionnez Éco.
3. Appuyez sur Entrée.

8.9 Activation du sous-titrage

1. Sélectionnez Réglages > Options > Sous-titres.
2. Sélectionnez CC1 ou CC2.
3. Appuyez sur Entrée.

8.10 Affichage d'un modèle de TEST

1. Sélectionnez Réglages > Modèles de test.
2. Sélectionnez un modèle de test.
3. Appuyez sur Entrée.

8.11 Blocage des utilisations NON autorisées

1. Sélectionnez Réglages > Sécurité > Sécurité.
2. Sélectionnez On. Le mot de passe par défaut est 1234.
3. Appuyez sur Entrée.

8.12 Changer le MOT de PASSE

1. Sélectionnez Réglages > Sécurité > Changer le mot de passe.
2. Saisissez le nouveau mot de passe.
3. Appuyez sur Entrée.

Assurez-vous de ne pas perdre le mot de passe. Le mot de passe ne peut être réinitialisé que dans un atelier de réparation autorisé par InFocus.

8.13 Contrôler le projecteur à PARTIR d'un navigateur WEB

1. Connectez le projecteur à un port réseau actif en utilisant le port RJ45 situé à l'arrière du projecteur.
2. Sélectionnez Réseau > LAN > DHCP.
3. Sélectionnez On.
4. Appuyez sur Entrée.
5. Sélectionnez Réseau > LAN > Adresse IP pour voir l'adresse IP du projecteur.
6. Ouvrez un navigateur Web.
7. Saisissez l'adresse IP du projecteur, puis saisissez le nom d'utilisateur et le mot de passe. Le nom d'utilisateur et le mot de passe par défaut est admin.

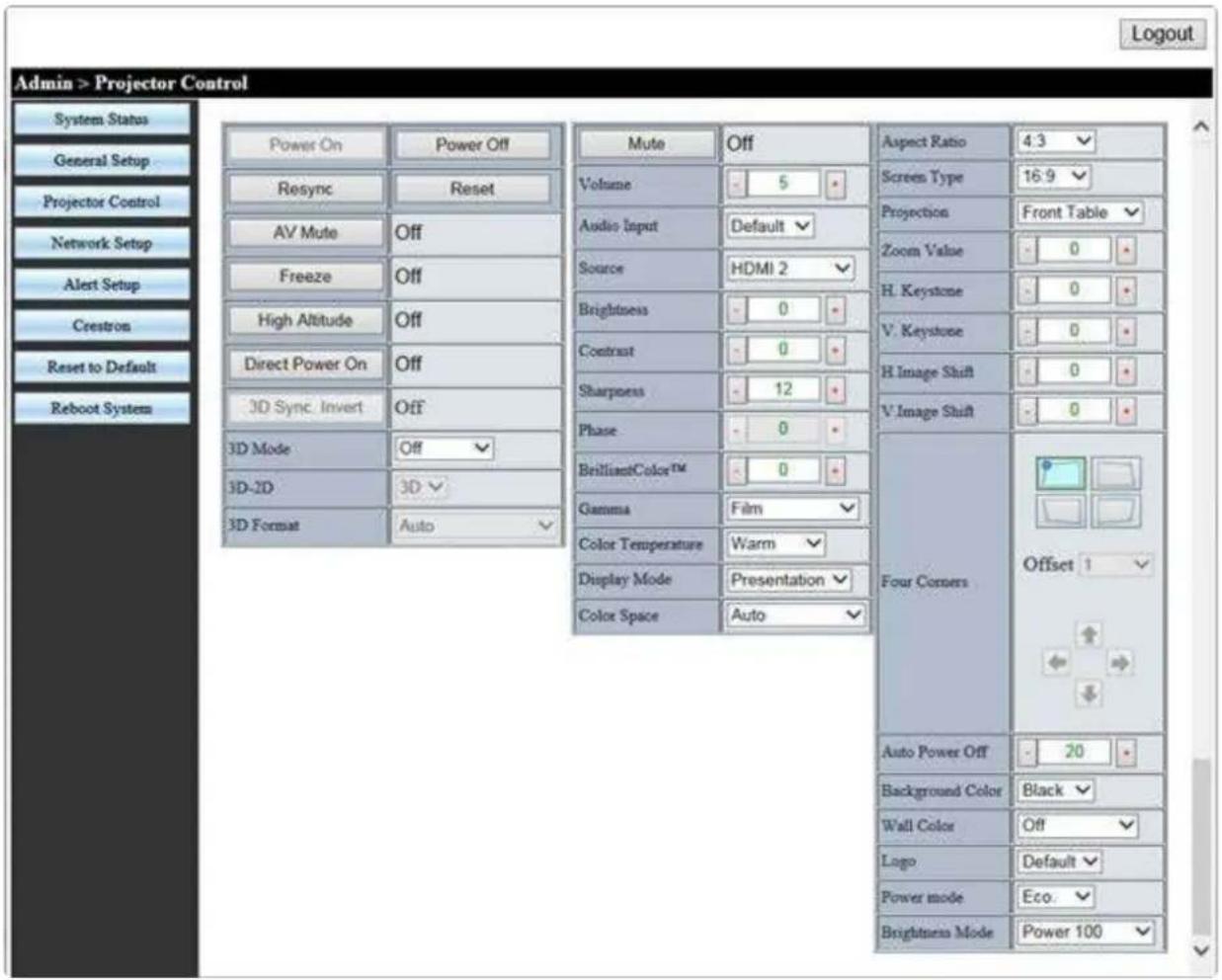

8. Cliquez sur Se connecter. La page de configuration du projecteur va s'afficher.

Admin > Projector Control System Status General Setup Projector Control Network Setup Alert Setup Crestron Reset to Default Reboot System Power On Power Off Resync Reset AV Mute Off Freeze Off High Altitude Off Direct Power On Off 3D Sync. Invert Off 3D Mode Off 3D-2D 3D 3D Format Auto Mute Off Volume 5 Audio Input Default Source HDMI 2 Brightness 0 Contrast 0 Sharpness 12 Phase 0 BrilliantColor™ 0 Gamma Film Color Temperature Warm Display Mode Presentation Color Space Auto Aspect Ratio 4.3 Screen Type 16.9 Projection Front Table Zoom Value 0 H. Keystone 0 V. Keystone 0 H. Image Shift 0 V. Image Shift 0 Four Corners Offset 1 Auto Power Off 20 Background Color Black Wall Color Off Logo Default Power mode Eco. Brightness Mode Power 100

"INFORMATION" Applicable uniquement sur la série Superior

8.14 Connecter directement un ordinateur au projecteur

1. Sélectionnez Réseau > LAN > DHCP.
2. Sélectionnez Off.
3. Appuyez sur Entrée.
4. Sélectionnez Réseau > LAN.
5. Configurez le paramétrage de l'adresse IP, du masque de sous-réseau, de la passerelle applicative et du DNS.
6. Configurez l'ordinateur de façon à ce qu'il utilise le même paramétrage d'adresse IP, de masque de sous-réseau, de passerelle applicative et de DNS.
7. Ouvrez un navigateur Web.
8. Saisissez l'adresse IP du projecteur, puis saisissez le nom d'utilisateur et le mot de passe. Le

Le nom d'utilisateur et le mot de passe par défaut est admin.

"INFORMATION" Applicable uniquement sur la série Superior

9. Nettoyage

Ne pas utiliser d'aérosol de gaz dépoussiérant, de tampon abrasif, d'essuie-tout, de poudre à récurer, de lave-vitre ou de solvants (tels que l'alcool, les diluants pour peinture et le benzène).

Veillez à toujours débrancher le projecteur avant de le nettoyer.

9.1 Nettoyage de l'objectif

Nettoyer l'objectif du projecteur avec un chiffon légèrement humidifié. Ne pas pulvériser du liquide directement sur l'objectif.

9.2 Nettoyage du boîtier

Nettoyer le boîtier du projecteur avec un chiffon légèrement humidifié.

9.3 Nettoyage des évents d'aération

Nettoyer les évents d'entrée d'air avec un chiffon doux et sec, une brosse douce ou un petit aspirateur destiné à nettoyer les appareils électriques.

10. Assainissement

• En utilisant uniquement des chiffons en microfibres humidifiés afin d'éviter tout dysfonctionnement et des dégâts permanents sur les pièces électroniques, nettoyer légèrement la surface du produit, en évitant les points de branchement, les évents d'aération et l'objectif.
• Après l'application, sécher le produit avec un chiffon en microfibres propre et sec.

Veuillez suivre toutes les consignes de sécurité et de manipulation fournies avec la solution de nettoyage, et mettez-la hors de portée des enfants.

Pour les écoles qui envisagent d'effectuer un grand nettoyage de leurs locaux, voici les étapes pour protéger d'avance et de manière appropriée leur appareil InFocus des produits qui vont être pulvérisés ou des dispositifs de fumigation qui vont être utilisés :

• Débranchez l'appareil de sa source d'alimentation.
• Recouvrez l'appareil afin d'éviter d'endommager les composants électroniques internes.
• Rappelez-vous d'enlever tout ce qui le recouvre avant de l'utiliser à nouveau.
• Veuillez vous assurer que toutes les personnes qui ont accès à vos appareils InFocus sont informées des procédures de nettoyage.

Attention

Assurez-vous que votre appareil InFocus est entièrement recouvert de tous les côtés avant le grand nettoyage de vos locaux. Aucun produit chimique ne doit pénétrer dans l'appareil ou être pulvérisé à la surface de l'appareil, afin d'éviter tout endommagement des composants électroniques internes et des pièces externes du boîtier.

Les bonnes pratiques d'hygiène comme le lavage et le séchage des mains doivent être appliquées avant et après la manipulation des produits InFocus.

Si vous avez des questions sur ces procédures, veuillez contacter le service d'assistance technique d'InFocus. Vous trouverez nos coordonnées de contact ici.

11.1 Élimination des composants électroniques

Le symbole apposé sur le produit, ses accessoires et son emballage indique que cet appareil ne doit pas être traité comme un déchet ménager, et doit être collecté séparément. Veuillez jeter le produit via un point de collecte pour le recyclage des déchets d'équipements électriques et électroniques (DEEE) si vous vivez au sein de l'Union européenne ou dans un autre pays européens qui a mis en place des systèmes de collecte des DEEE. En jetant l'appareil de manière appropriée, vous contribuez à éviter les risques environnementaux et sanitaires que peut générer un traitement inapproprié des DEEE. Le recyclage des matériaux contribue à la conservation des ressources naturelles.

11.2 Élimination des déchets d'emballage

L'emballage est fait de matériaux respectueux de l'environnement, qui peuvent être éliminés via votre système local de recyclage. En jetant les déchets d'emballage de manière appropriée, vous contribuez à éviter les risques environnementaux et sanitaires potentiels.

12.1 Voyants lumineux à LED

Le tableau ci-dessous décrit les couleurs des voyants lumineux à LED et leur signification.

VOYANT LED	INDICATEUR SIGNIFICATION
Power Bleu continu Fonctionnement normal
Power	Bleu clignotant	Le projecteur est en train de se préchauffer, de s’éteindre ou de se refroidir. La télécommande peut être désactivée pendant que le voyant clignote en bleu.
Power	Rouge continu	En mode veille
Power Éteint Éteint ou en mode veille
Laser	Rouge clignotant	Défaillance du laser
Temperature	Rouge clignotant	Défaillance du ventilateur
Temperature	Rouge continu	Surchauffe

Le projecteur s’éteindra automatiquement en cas de défaillance du laser ou du ventilateur, ou en cas de surchauffe. Retirez le câble d'alimentation du projecteur, attendez 30 secondes et réessayez. Si les voyants d'avertissement s'allument ou clignotent, contactez le centre de service technique le plus proche pour une assistance.

12.2 Résolution des problèmes d'allumage/d'extinction

Le tableau ci-dessous fournit des solutions pour les problèmes potentiels qui pourraient survenir lors de l'allumage ou de l'extinction de l'appareil.

PROBLÈME CAUSE SOLUTION
Le projecteur ne s'allume pas.Le projecteur ne s'allume pas.	Pas d'alimentationLe projecteur est en surchauffe.	Vérifiez si le câble d'alimentation est branché ou non. Vérifiez si le voyant d'allumage est allumé.Assurez-vous de laisser au moins 30 cm d'espace libre autour des évents d'entrée et de sortie d'air. Attendez cinq minutes et réessayez d'allumer le projecteur. Si vous utilisez le projecteur à une altitude de 5500 pieds/1600 mètres, utilisez le menu à l'écran (OSD) pour configurer le mode Haute altitude.
Le projecteur s'éteint tout seul.	La minuterie d'extinction automatique est activée.	Utilisez le menu à l'écran (OSD) pour régler le paramétrage de l'allumage automatique.

12.3 Résolution des problèmes d'image

Le tableau ci-dessous fournit des solutions pour les problèmes potentiels d'image.

PROBLÈME CAUSE SOLUTION
Absence d'image	Vous n'avez pas sélectionné la bonne source.	Appuyez sur la touche SOURCE ou l'un des boutons de sources une nouvelle fois.
Absence d'image	Le câble source n'est pas branché.	Assurez-vous que le câble source est fermement branché au projecteur et à l'appareil source.
Absence d'image	La source n'est pas en cours de lecture.	Assurez-vous que la source n'a pas arrêté ou mis la vidéo en pause. Si la source est un ordinateur, assurez-vous qu'il ne soit en mode Économie d'écran ou d'énergie, puis réenvoyer la vidéo vers le projecteur.
Absence d'image	Le mode AV-Mute est activé.	Assurez-vous que les touches AV-MUTE (pause de la vidéo) n'ont pas été appuyées.
Absence d'image	Le paramétrage de la luminosité et/ou du contraste est trop bas.	Utilisez le menu à l'écran (OSD) pour ajuster la luminosité et/ou le contraste.
L'image est inversée.	L'orientation n'est pas configurée correctement.	Utilisez le menu à l'écran (OSD) pour ajuster l'orientation.
L'image a les côtés inclinés.	Le projecteur n'est positionné perpendiculairement à l'écran.	Assurez-vous que le projecteur est centré sur l'écran et en dessous du bas de l'écran.
L'image a les côtésinclinés.	La correction de trapèze n'est pasconfiguré correctement.	Utilisez les touches + ou – de correction de trapèze pour ajuster l'aligneent de l'image.
L'image est trop petite ou trop grande.	Le projecteur est trop loin ou trop près de l'écran.	Déplacez le projecteur.
L'image est trop petite ou trop grande.	Le zoom n'est pas configuré correctement.	Utilisez les touches + ou – du Zoom pour l'ajuster.
L'image est trop sombre	Le mode ECO est activé.	Vérifiez si le projecteur est en mode ÉCO forcé parce que la température ambiante est trop élevée.
L'image est floue.	La mise au point n'est pas configuée correctement.	Utilisez le menu à l'écran (OSD) pour ajuster la mise au point. Pour les modèles INL2156 ou INL2166, utilisez la bague de mise au point pour l'ajuster.
L'image est floue.	Le projecteur est trop loin ou trop près de l'écran.	Assurez-vous que la distance entre le projecteur et l'écran est dans la fourchette de réglage de l'objectif.
L'image est floue.	Il y a des tâches ou de la buée sur l'objectif.	Nettoyez l'objectif. De la buée peut se former sur l'objectif si le projecteur est froid, et déplacé dans un espace plus chaud avant d'être allumé.
L'image défile de haut en bas ou tremblote.	La résolution et/ou la fréquence de la source n'est pas prise en charge.	Assurez-vous que la résoluton et/ou la fréquence de la source est compatible au projecteur.

12.4 Résolution des problèmes de vidéo, de son et de télécommande

PROBLÈME CAUSE SOLUTION
La vidéo est bloquée.	La touche Freeze (Arrêt sur image)a été pressée.	Appuyez sur la touche Freeze de la télécommande pour débloquer la vidéo.
La vidéo est étirée.	La source 16:9 (large) n'est pas configurée correctement.	Assurez-vous que la source est configurée au format d'affichage 16:9 (large).
La vidéo est étirée.	La source Letterbox (LBX) n'est pas configurée correctement.	Utilisez le menu à l'écran (OSD) pour configurer le rapport d'aspect LBX.
La vidéo est étirée.	La source 4:3 n'est pas configurée correctement.	Utilisez le menu à l'écran (OSD) pour configurer le rapport d'aspect 4:3.
Pas de son	Le projecteur a été mis en mode Muet.	Appuyez sur la touche Mute pour remettre le son.
Pas de son	Le volume est trop bas.	Appuyez sur la touche volume + pour augmenter le volume.
Pas de son	Le câble source n'est pas branché.	Assurez-vous que le câble source est fermement branché au porjecteur et à l'appareil.
Pas de son	L'appareil source est en mode Muet.	Assurez-vous que l'appareil source n'est pas en mode Muet.
La télécommande ne fonctionne pas.	Les piles sont épuisées.	Remplacez-les avec des piles neuves.
La télécommande ne fonctionne pas.	Les piles ne sont pas placées correctement.	Retirer puis replacer les piles.
La télécommande ne fonctionne pas.	La télécommande est trop éloignée du projecteur.	La télécommande doit être à au moins 5 m (16,4 pieds) du projecteur.
La télécommande ne fonctionne pas.	Le récepteur infrarouge ne peut pas détecter la télécommande.	Assurez-vous qu'il n'y a aucun obstacle entre la télécommande et le récepteur infrarouge du projecteur. Assurez-vous de faire en sorte que l'angle de fonctionnement de la télémcommande est à ±20° du récepteur infrarouge du projecteur. Veillez à ce qu'il n'y ait aucune source de lumière fluorescente qui se projette sur le récepteur infrarouge du projecteur.

Si les problèmes persistent, veuillez contacter le service client d'Infocus via ce lien

12.5 Révision

Une révision est nécessaire si le projecteur est endommagé, a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement, ou est tombé. Toutes les révisions et les réparations doivent être effectuées par un représentant dûment autorisé d'InFocus.

13.1 Brochage du PORT RS232

⑨ ⑧ ⑦ ⑥ ⑤ ④ ③ ② ①

NUMÉRO DE BROCHE	FRÉQUENCE B0 DÉTAILLÉE
1	-
2 RDX
3 TXD
4	-
5 GND
6	-
7	-
8	-
9	-

13.2 LISTE des fonctions du protocole RS232

FONCTION VALEUR
DÉBIT EN BAUDS CINQ
BIT DE PARITÉ AUCUN
BIT DE DONNÉES 8
BIT D'ARRÊT 1
TEMPORISATION D'ENCLENCHEMENT DU LASER	20 SECONDES
TEMPORISATION DE MISE HORS TENSION	20 SECONDES
TEMPORISATION DU CHANGEMENT DE SOURCE	8 SECONDES
LATENCE MINIMAL ENTRE LES COMMANDES	500 MILLISECONDES
LATENCE MINIMAL ENTRE LES CARACTÈRES	2 MILLISECONDES

13.2.1 CODES RS232 des commandes du projecteur

INDEX	CODEASCII	CODEHEX	FONCTION VALEUR/FOURCHETTE INL2156 INL2158 INL2159
S001	~XX001	7E 3030 3030 2031 0D	Alimentation Activée Oui Oui Oui
S001	~XX000	7E 3030 3030 2030 0D	Alimentation Désactivée (0/2) Oui Oui Oui
S002	~XX001~nnnn	7E 3030 3030 2031 20a 0D	Allumage avec mot de passe ~nnnn	“nnnn = Mot de passe~0000 (a=7E 30 30 3030)~9999 (a=7E 39 39 3939)”	Oui Oui Oui
S003	~XX011	7E 3030 3031 2031 0D	Resynchronisation Oui Oui Oui
S004	~XX021	7E 3030 3032 2031 0D	AV Mute Activé Oui Oui Oui
S004	~XX020	7E 3030 3032 2030 0D	AV Mute	Désactivé (0/2 pour unerétrocompatibilité)	Oui Oui Oui
S005	~XX031	7E 3030 3033 20	Muet Activé Oui Oui Oui

		31 0D
S005	~XX030	7E 3030 3033 2030 0D	Muet	Désactivé (0/2 pour une rétrocompatibilité)	Oui Oui Oui
S006	~XX041	7E 3030 3034 2031 0D	Arrêt sur image Oui Oui Oui
S006	~XX040	7E 3030 3034 2030 0D	Déblocage de l'arrêt sur image	(0/2 pour une rétrocompatibilité)	Oui Oui Oui
S007	~XX051	7E 3030 3035 2031 0D	Zoom Plus Oui Oui Oui
S008	~XX061	7E 3030 3036 2031 0D	Zoom Moins Oui Oui Oui
S009	~XX110	7E 3030 3131 2030 0D	Fonction IR Désactivée Non Non Non
S009	~XX111	7E 3030 3131 2031 0D	Fonction IR Activée Non Non Non
S010	~XX125	7E 3030 3132 2035 0D	Commandes directes de la source	VGA Oui Oui Oui
S010	~XX129	7E 3030 3132 2039 0D	Commandes directes de la source	S-Video Non Non Non
S010	~XX1210	7E 3030 3132 2031 300D	Commandes directes de la source	Vidéo Oui Oui Oui
S010	~XX121	7E 3030 3132 2031 0D	Commandes directes de la source	HDMI (HDMI 1) Oui Oui Oui
S010	~XX1215	7E 3030 3132 2031 350D	Commandes directes de la source	HDMI 2 Oui Oui Oui
S011	~XX201	7E 3030 3230 2031 0D	Mode d'affichage Présentation Oui Oui Oui
S011	~XX202	7E 3030 3230 2032 0D	Mode d'affichage Lumineux Oui Oui Oui
S011	~XX203	7E 3030 3230 2033 0D	Mode d'affichage Film (Cinéma) Oui Oui Oui
S011	~XX204	7E 3030 3230 2034 0D	Mode d'affichage sRGB Oui Oui Oui
S011	~XX2013	7E 3030 3230 2031 330D	Mode d'affichage DICOM SIM. Oui Oui Oui
S011	~XX205	7E 3030 3230 2035 0D	Mode d'affichage Utilisateur Oui Oui Oui
S011	~XX209	7E 3030 3230 2039 0D	Mode d'affichage 3D Oui Oui Oui
S011	~XX2012	7E 3030 3230 2031 320D	Mode d'affichage Jeux	Oui Oui Oui
S011	~XX2022	7E 3030 3230 2032 320D	Mode d'affichage HDR	SIM. Oui Oui Oui
S011	~XX2026	7E 3030 3230 2032 360D	Mode d'affichage HLG	SIM. Oui Oui Oui
S012	~XX21n	7E 3030 3231 20a 0D	Luminosité	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S013	~XX22n	7E 3030 3232 20a 0D	Contraste	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S014	~XX23n	7E 3030 3233 20a 0D	Netteté	n = 1 (a=31) ~ 15 (a=3135)	Oui Oui Oui
S015	~XX24n	7E 3030 3234 20a 0D	Gain/Tendance RVB Gain Rouge	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S016	~XX25n	7E 3030 3235 20a 0D	Gain/Tendance RVB Gain Vert	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S017	~XX26n	7E 3030 3236 20a 0D	Gain/Tendance RVB Gain Bleu	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S018 ~XX27 7E 30 Gain/Tendance RVB n = -50 (a=2D 35 30) ~ Oui Oui Oui

	n	30 3237 20a 0D	Tendance Rouge 50 (a=35 30)
S019	~XX28n	7E 3030 3238 20a 0D	Gain/Tendance RVBTendance Vert	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Yes Oui
S020	~XX29n	7E 3030 3239 20a 0D	Gain/Tendance RVBTendance bleu	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Yes Yes
S021	~XX34n	7E 3030 3334 20a 0D	BrilliantColorTM	n = 1 (a=30) ~ 10 (a=31 30)	Oui Oui Yes
S022	~XX351	7E 3030 3335 2031 0D	Gamma Film Oui Oui Oui
S022	~XX352	7E 3030 3335 2032 0D	Gamma Vidéo Oui Oui Oui
S022	~XX353	7E 3030 3335 2033 0D	Gamma	Représentationsgraphiques	Oui Oui Oui
S022	~XX354	7E 3030 3335 2034 0D	Gamma Standard (2.2)	Oui Oui Oui
S022	~XX355	7E 3030 3335 2035 0D	Gamma 1.8 Oui Oui Oui
S022	~XX356	7E 3030 3335 2036 0D	Gamma 2.0 Oui Oui Oui
S022 ~XX35 7E 30 Gamma 2.4 Oui Oui Oui

	12	30 3335 2031 310D
S022	~XX358	7E 3030 3335 2038 0D	Gamma 2.6 Oui Oui Oui
S023	~XX364	7E 3030 3336 2034 0D	Temp. de couleur Chaud Oui Oui Oui
S023	~XX361	7E 3030 3336 2031 0D	Temp. de couleur Neutre Oui Oui Oui
S023	~XX362	7E 3030 3336 2032 0D	Temp. de couleur Froid Oui Oui Oui
S023	~XX363	7E 3030 3336 2033 0D	Temp. de couleur Froid Oui Oui Oui
S024	~XX371	7E 3030 3337 2031 0D	Espace colorimétrique	Automatique Oui Oui Oui
S024	~XX372	7E 3030 3337 2032 0D	Espace colorimétrique	RVB\RVB (0-255) Oui Oui Oui
S024	~XX373	7E 3030 3337 2033 0D	Espace colorimétrique	YUV Oui Oui Oui
S024	~XX374	7E 3030 3337 2034 0D	Espace colorimétrique	RVB (16 — 235) Oui Oui Oui
S025	~XX44n	7E 3030 3435 20a 0D	Teinte	n = -50 (a=2D 35 30) ~ 50 (a=35 30))	Oui Oui Oui
S026	~XX45n	7E 3030 3434 20a 0D	Couleur (Saturation)	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S027	~XX461	7E 3030 3436 2031 0D	Luminosité Luminosité	- Oui Oui Oui
S027	~XX462	7E 3030 3436 2032 0D	Luminosité Luminosité	+ Oui Oui Oui
S028	~XX471	7E 3030 3437 2031 0D	Contraste Contraste	- Oui Oui Oui
S028	~XX472	7E 3030 3437 2032 0D	Contraste Contraste	+ Oui Oui Oui
S029	~XX591	7E 3030 3539 2031 0D	Quatre coins	Supérieur-gauche (droite +)	Oui Oui Oui
S029	~XX592	7E 3030 3539 2032 0D	Quatre coins	Supérieur-gauche (gauche +)	Oui Oui Oui
S029	~XX593	7E 3030 3539 2033 0D	Quatre coins	Supérieur-gauche (haut +)	Oui Oui Oui
S029	~XX594	7E 3030 3539 2034 0D	Quatre coins	Supérieur-gauche (bas +)	Oui Oui Oui
S029	~XX595	7E 3030 3539 2035 0D	Quatre coins	Supérieur-droite (droite +)	Oui Oui Oui
S029	~XX596	7E 3030 3539 2036 0D	Quatre coins	Supérieur-droite(gauche +)	Oui Oui Oui
S029	~XX597	7E 3030 3539 2037 0D	Quatre coins Supérieur-droite (haut +) Oui Oui Oui
S029	~XX598	7E 3030 3539 2038 0D	Quatre coins Supérieur-droite (bas +) Oui Oui Oui
S029	~XX599	7E 3030 3539 2039 0D	Quatre coins	Inférieur-gauche (droite +)	Oui Oui Oui
S029	~XX5910	7E 3030 3539 2031 300D	Quatre coins	Inférieur-gauche (gauche +)	Oui Oui Oui
S029	~XX5911	7E 3030 3539 2031 310D	Quatre coins Inférieur-gauche (haut +) Oui Oui Oui
S029	~XX5912	7E 3030 3539 2031 320D	Quatre coins Inférieur-gauche (bas +) Oui Oui Oui
S029	~XX5913	7E 3030 3539 2031 330D	Quatre coins Inférieur-droite (droite +) Oui Oui Oui
S029	~XX5914	7E 3030 3539 2031 340D	Quatre coins	Inférieur-droite (gauche +)	Oui Oui Oui
S029	~XX5915	7E 3030 3539 2031 350D	Quatre coins Inférieur-droite (haut +) Oui Oui Oui
S029	~XX5916	7E 3030 3539 2031 360D	Quatre coins Inférieur-droite (bas +) Oui Oui Oui
S030	~XX601	7E 3030 3630 2031 0D	Format (Rapport d'aspect)	4:3 Oui Oui Oui
S030	~XX602	7E 3030 3630 2032 0D	Format (Rapport d'aspect)	16:9 Oui Oui Oui
S030	~XX603	7E 3030 3630 2033 0D	Format (Rapport d'aspect)	16:10 Oui Non Oui
S030	~XX605	7E 3030 3630 2035 0D	Format (Rapport d'aspect)	LBX Oui Oui Oui
S030	~XX606	7E 3030 3630 2036 0D	Format (Rapport d'aspect)	Natif Oui Oui Oui
S030	~XX607	7E 3030 3630 2037 0D	Format (Rapport d'aspect)	Automatique Oui Oui Oui
S031 ~XX61 7E 30 Masquage des bords n = 0 (a=30) ~ 10 (a=31 Oui Oui Oui
	n	30 3631 20a 0D		30)
S032	~XX62n	7E 3030 3632 20a 0D	Zoom	n = -5 (a=2D 35) ~ 25(a=32 35)	Oui Oui Oui
S033	~XX63n	7E 3030 3633 20a 0D	Décalage H. de l'image	n = -100 (a=2D 31 3030) ~ 100 (a= 31 30 30)	Oui Oui Oui
S034	~XX64n	7E 3030 3634 20a 0D	Décalage V. de l'image	n = -100 (a=2D 31 3030) ~ 100 (a= 31 30 30)	Oui Oui Oui
S035	~XX65n	7E 3030 3635 20a 0D	Correction de trapèze H.	n = -30 (a=2D 33 30) ~30 (a=33 30)	Oui Oui Oui
S036	~XX66n	7E 3030 3636 20a 0D	Correction de trapèze V.	n = -30 (a=2D 33 30) ~30 (a=33 30)	Oui Oui Oui
S037	~XX691	7E 3030 3639 2031 0D	Correction de trapèze auto.	On Oui Oui Oui
S037	~XX690	7E 3030 3639 2030 0D	Correction de trapèze auto.	Off (0/2 pour une rétrocompatibilité)	Oui Oui Oui
S037	~XX701	7E 3030 3730 2031 0D	Langue English Oui Oui Oui
S037	~XX702	7E 3030 3730 2032 0D	Langue Deutsch Oui Oui Oui
S037 ~XX70 7E 30 Langue Français Oui Oui Oui
	3	30 3730 2033 0D
S037	~XX704	7E 3030 3730 2034 0D	Langue Italiano Oui Oui Oui
S037	~XX705	7E 3030 3730 2035 0D	Langue Español Oui Oui Oui
S037	~XX706	7E 3030 3730 2036 0D	Langue Português Oui Oui Oui
S037	~XX707	7E 3030 3730 2037 0D	Langue Polski Oui Oui Oui
S037	~XX708	7E 3030 3730 2038 0D	Langue Nederlands Oui Oui Oui
S037	~XX709	7E 3030 3730 2039 0D	Langue Svenska Oui Oui Oui
S037	~XX7010	7E 3030 3730 2031 300D	Langue Norsk/Dansk Oui Oui Oui
S037	~XX7011	7E 3030 3730 2031 310D	Langue Suomi Oui Oui Oui
S037	~XX7012	7E 3030 3730 20	Langue ελληνικά Oui Oui Oui
		31 320D
S037	~XX7013	7E 3030 3730 2031 330D	Langue	繁體中文	Oui Oui Oui
S037	~XX7014	7E 3030 3730 2031 340D	Langue	簡体中文	Oui Oui Oui
S037	~XX7015	7E 3030 3730 2031 350D	Langue	日本語	Oui Oui Oui
S037	~XX7016	7E 3030 3730 2031 360D	Langue	한국어	Oui Oui Oui
S037	~XX7017	7E 3030 3730 2031 370D	Langue Русский Oui Oui Oui
S037	~XX7018	7E 3030 3730 2031 380D	Langue Magyar Oui Oui Oui
S037	~XX7019	7E 3030 3730 2031 390D	Langue Čeština Oui Oui Oui
S037	~XX7020	7E 3030 3730 2032 300D	Langue عربی Oui Oui Oui
S037	~XX7021	7E 3030 3730 2032 310D	Langue	ไทย	Oui Oui Oui
S037	~XX7022	7E 3030 3730 2032 320D	Langue Türkçe Oui Oui Oui
S037	~XX7023	7E 3030 3730 2032 330D	Langue ???? Non Non Non
S037	~XX7024	7E 3030 3730 2032 340D	Langue ???? Non Non Non
S037	~XX7025	7E 3030 3730 2032 350D	Langue Tiếng Việt Oui Oui Oui
S037	~XX7026	7E 3030 3730 2032 360D	Langue Bahasa Indonesia Oui Oui Oui
S037	~XX7027	7E 3030 3730 2032 370D	Langue Română Oui Oui Oui
S037	~XX7028	7E 3030 3730 2032 380D	Langue Slovenčina Oui Oui Oui
S037	~XX7029	7E 3030 3730 2032 390D	Langue Pilipino Non Non Non
S037	~XX7030	7E 3030 3730 2033 300D	Langue Melayu Non Non Non
S037	~XX7031	7E 3030 3730 2033 310D	Langue		बांग्ना	Non Non Non
S039	~XX711	7E 3030 3731 2031 0D	Projection Avant Oui Oui Oui
S039	~XX712	7E 3030 3731 2032 0D	Projection Arrière Oui Oui Oui
S039	~XX713	7E 3030 3731 2033 0D	Projection Plafond-arrière Oui Oui Oui
S039	~XX714	7E 3030 3731 2034 0D	Projection Plafond-arrière Oui Oui Oui
S040	~XX721	7E 3030 3732 2031 0D	Emplacement du menu		En haut à gauche Oui Oui Oui
S040	~XX722	7E 3030 3732 2032 0D	Emplacement du menu		En haut à droite Oui Oui Oui
S040 ~XX72 7E 30 Emplacement du Centre Oui Oui Oui

	3	30 3732 2033 0D	menu
S040	~XX724	7E 3030 3732 2034 0D	Emplacement du menu	En bas à gauche Oui Oui Oui
S040	~XX725	7E 3030 3732 2035 0D	Emplacement du menu	En bas à droite Oui Oui Oui
S041	~XX73n	7E 3030 3733 20a 0D	Fréquence de signal	n = -10 (a=2D 31 30) ~ 10 (a=31 30) Par signal	Oui Oui Oui
S042	~XX74n	7E 3030 3734 20a 0D	Phase de signal	n = 0 (a=30) ~ 31 (a=33 31) Par signal	Oui Oui Oui
S043	~XX75n	7E 3030 3735 20a 0D	Signal de position H.	n = -5 (a=2D 35) ~ 5 (a=35) Par minuterie	Oui Oui Oui
S044	~XX76n	7E 3030 3736 20a 0D	Signal de position V.	n = -5 (a=2D 35) ~ 5 (a=35) Par minuterie	Oui Oui Oui
S045	~XX77n	7E 3030 3737 20aabbcc0D	Sécurité Minuteur de la sécurité Mois/Jour/Heure	“n = mm/jj/hhmm= 00 (aa=30 30) ~ 12 (aa=31 32)jj = 00 (bb=30 30) ~ 30 (bb=33 30)hh= 00 (cc=30 30) ~ 24 (cc=32 34)”	Oui Oui Oui
S046	~XX781~nnnn	7E 3030 3738 2031 0D	Sécurité	“Activé avec mot de passe~nnnn = ~0000 (a= 7E 30 30 30)~9999 (a=7E 39 39 39 39)”	Oui Oui Oui
S046	~XX780~nnnn	7E 3030 3738 2032 20a 0D	Sécurité	“Désactivé (0/2 pour une rétrocompatibilité) avec mot de passe~nnnn = ~0000 (a= 7E 30 30 30 30)~9999 (a=7E 39 39 39 39)”	Oui Oui Oui
S047	~XX79n	7E 3030 3739 20a 0D	ID du projecteur	n = 00 (a=30 30) ~ 99 (a=39 39)	Non Non Non
S048	~XX801	7E 3030 3830 2031 0D	Muet Activé Oui Oui Oui
S048	~XX800	7E 3030 3830 2030 0D	Muet	Désactivé (0/2 pour une rétrocompatibilité)	Oui Oui Oui
S049	~XX81n	7E 3030 3831 20a 0D	Volume (Audio)	n = 0 (a=30) ~ 10 (a=31 30)	Oui Oui Oui
S050	~XX821	7E 3030 3832 2031 0D	Logo Par défaut Oui Oui Oui
S050	~XX822	7E 3030 3832 2032 0D	Logo Utilisateur Non Non Non
S050	~XX823	7E 3030 3832 2033 0D	Logo Neutre Oui Oui Oui
S051	~XX880	7E 3030 3838 2030 0D	Sous-Titrage Désactivé	Oui Oui Oui
S051	~XX88 7E1	30 Sous-Titrage CC1 Oui Oui Oui30 3838 2031 0D
S051	~XX882	7E 3030 3838 2032 0D	Sous-Titrage CC2 Oui	Oui Oui
S052	~XX901	7E 3030 3931 2031 0D	“Type d’écran(Uniquement pour lesnormesWXGA/WUXGA)”	16:10 Oui Non Oui
S052	~XX900	7E 3030 3931 2030 0D	- 16:9 Oui Non Oui
S053	~XX911	7E 3030 3931 2031 0D	Signal automatique Activé Oui Oui Oui
S053	~XX910	7E 3030 3931 2030 0D	Signal automatique Désactivé Oui Oui Oui
S054	~XX1011	7E 3030 3130 3120 310D	Haute altitude Activé Oui Oui Oui
S054	~XX1010	7E 3030 3130 3120 300D	Haute altitude	Désactivé (0/2 pour unerétrocompatibilité)	Oui Oui Oui
S055	~XX1021	7E 3030 3130 3220 310D	Masquaged’informations	Activé Non Non Non
S055	~XX1020	7E 3030 3130 3220 300D	Masquaged’informations	Désactivé (0/2 pour unerétrocompatibilité)	Non Non Non
S056	~XX1031	7E 3030 3130 3320 310D	Verrouillage du clavier	Activé Non Non Non
S056	~XX1030	7E 3030 3130 3320 300D	Verrouillage du clavier	Désactivé (0/2 pour une rétrocompatibilité)	Non Non Non
S057	~XX1040	7E 3030 3130 3420 300D	Couleur de fond Aucun	Oui Oui Oui
S057	~XX1041	7E 3030 3130 3420 310D	Couleur de fond Bleu	Oui Oui Oui
S057	~XX1043	7E 3030 3130 3420 330D	Couleur de fond Rouge	Oui Oui Oui
S057	~XX1044	7E 3030 3130 3420 340D	Couleur de fond Vert	Oui Oui Oui
S057	~XX1046	7E 3030 3130 3420 360D	Couleur de fond Gris	Oui Oui Oui
S057	~XX1047	7E 3030 3130 3420 370D	Couleur de fond Logo	Oui Oui Oui
S058	~XX1051	7E 3030 3130 3520 310D	Allumage direct Activé	Oui Oui Oui
S058	~XX1050	7E 3030 3130 3520 300D	Allumage direct	Désactivé (0/2 pour une rétrocompatibilité)	Oui Oui Oui
S059	~XX106n	7E 3030 3130 3620 a0D	“Extinction autoamtique (min) “(5 minutes pour chaque étape).””	n = 0 (a=30) ~ 180 (a=31 38 30)	Yes Yes Yes
S060	~XX107n	7E 3030 3130 3720 a0D	“Minuteur de mise en veille (min) “ (30 minutes pour chaque étape).””	n = 0 (a=30) ~ 990 (a=39 39 30)	Non Non Non
S061	~XX1091	7E 3030 3130 3920 310D	Rappel de lampe Activé	Non Non Non
	~XX1090	7E 3030 3130 3920 300D	Rappel de lampe	Désactivé (0/2 pour une rétrocompatibilité)	Non Non Non
S062	~XX1101	7E 3030 3131 3020 310D	Mode de luminosité Lumineux Non Non Non
	~XX1102	7E 3030 3131 3020 320D	Mode de luminosité Éco Oui Oui Oui
	~XX1104	7E 3030 3131 3020 340D	Mode de luminosité Dynamique Oui Oui Oui
	~XX1106	7E 3030 3131 3020 360D	Mode de luminosité Puissance Oui Oui Oui
S063	~XX1111	7E 3030 3131 3120 310D	Réinitialisation de la lampe	Oui Non Non Non
S064	~XX1121	7E 3030 3131 3220 310D	Réinitialiser sur les valeurs par défautOui (P.S. Quand la sécurité est activée/désactivée)	“Oui sans mot de passe(La sécurité est désactivée)”	Oui Oui Oui
S065	~XX1121~nnnn	7E 3030 3131 3220 310D	Réinitialiser sur les valeurs par défautOui (P.S. Quand la sécurité est activée/désactivée)	“Oui sans mot de passe(La sécurité est désactivée)”	Oui Oui Oui
S066	~XX1131	7E 3030 3131 3320 310D	Signal d'allumage Activé Oui Oui Oui
	~XX1130	7E 3030 3131 3320 300D	Signal d'allumage	Désactivé (0/2 pour une rétrocompatibilité)	Oui Oui Oui
S067	~XX1141	7E 3030 3131 3420 310D	Mode de consommation(Veille)	Actif Oui Oui Oui
	~XX1140	7E 3030 3131 3420 300D	Mode de consommation (Veille)	Éco. (<0.5W) Oui Oui Oui
S068	~XX1151	7E 3030 3131 3520 310D	Redémarrage rapide Activé Non Non Non
	~XX1150	7E 3030 3131 3520 300D	Redémarrage rapide	Désactivé (0/2 pour une rétrocompatibilité)	Non Non Non
S069	~XX14010	7E 3030 3134 3020 3130 0D	Fonction IR Haut Oui Oui Oui
	~XX14011	7E 3030 3134 3020 3131 0D	Fonction IR Gauche Oui Oui Oui
	~XX14012	7E 3030 3134 3020 3132 0D	Fonction IR	Entrée (pour le MENU de projection)	Oui Oui Oui
	~XX14013	7E 3030 3134 3020 3133 0D	Fonction IR Droite Oui	Oui Oui
	~XX14014	7E 3030 3134 3020 3134 0D	Fonction IR Bas Oui Oui Oui
	~XX140	7E 30 Fonction IR Correction de trapèze + Oui Oui Oui
	15	30 3134 3020 3135 0D
	~XX14016	7E 3030 3134 3020 3136 0D	Fonction IR Correction de trapèze – Oui Oui Oui
	~XX14017	7E 3030 3134 3020 3137 0D	Fonction IR Volume – Oui Oui Oui
	~XX14018	7E 3030 3134 3020 3138 0D	Fonction IR Volume + Oui Oui Oui
	~XX14019	7E 3030 3134 3020 3139 0D	Fonction IR Luminosité Oui Oui Oui
	~XX14020	7E 3030 3134 3020 3230 0D	Fonction IR Menu Oui Oui Oui
	~XX14021	7E 3030 3134 3020 3231 0D	Fonction IR Zoom Oui Oui Oui
	~XX14028	7E 3030 3134 3020 3238 0D	Fonction IR Contraste Oui Oui Oui
	~XX14047	7E 3030 31	Fonction IR Source Oui Oui Oui
		34 3020 3437 0D
S070	~XX1950	7E 3030 3139 3520 300D	Modèle de test Off Oui Oui Oui
	~XX1951	7E 3030 3139 3520 310D	Modèle de test Grille (Blanc) Oui Oui Oui
	~XX1952	7E 3030 3139 3520 320D	Modèle de test Blanc Oui Oui Oui
	~XX1953	7E 3030 3139 3520 330D	Modèle de test Grille (Vert) Oui Oui Oui
	~XX1954	7E 3030 3139 3520 340D	Modèle de test Grille (Magenta) Oui Oui Oui
S071	~XX200n	7E 3030 3230 3020 a0D	Niveau de blanc	n = 0 (a=30) ~ 31 (a=3331)	Non Non Non
S072	~XX201n	7E 3030 3230 3120 a0D	Niveau de noir	n = -5 (a=2D 35) ~ 5(a=35)	Non Non Non
S073	~XX2041	7E 3030 3230 3420 310D	IRE 0 Non Non Non
	~XX2040	7E 3030 3230 3420 300D	IRE 7.5 Non Non Non
S074	~XX210n	7E 3030 3230 3020 n0D	Affichage demessage sur le menuà l'écran (OSD)	n: 1-30 caractères Oui Oui Oui
S075	~XX2151	7E 3030 3231 3520 310D	Réglages descouleurs	Réinitialisation Oui Oui Oui
S076	~XX2300	7E 3030 3233 3020 300D	Mode 3D Off Oui Oui Oui
	~XX2301	7E 3030 3233 3020 310D	Mode 3D DLP-Link Oui Oui Oui
S077	~XX2310	7E 3030 3233 3120 300D	Invers. Sync. 3D Off Oui Oui Oui
	~XX2311	7E 3030 3233 3120 310D	Invers. Sync. 3D On Oui Oui Oui
S078	~XX3131	7E 3030 3331 3320 310D	Menu desinformations	On Oui Oui Oui
	~XX3130	7E 3030 3331 3320 300D	Menu desinformations	Off (0/2 pour unerétrocompatibilité)	Oui Oui Oui
S079	~XX3201	7E 3030 3332 3020 310D	Filtre optionnelinstallé	Oui Non Non Non
	~XX3200	7E 3030 3332 3020 300D	Filtre optionnelinstallé	Non (0/2 pour unerétrocompatibilité)	Non Non Non
S080	~XX3220	7E 3030 3332 3220 300D	Rappel de filtre Off Non Non Non
	~XX3221	7E 3030 3332 3220 310D	Rappel de filtre 300h Non Non Non
	~XX3222	7E 3030 3332 3220 320D	Rappel de filtre 500h Non Non Non
	~XX3223	7E 3030 3332 3220 330D	Rappel de filtre 800h Non Non Non
	~XX3224	7E 3030 3332 3220 340D	Rappel de filtre 1000h Non Non Non
S081	~XX3231	7E 3030 3332 3320 310D	Remise à zéro du filtre	Oui Non Non Non
S082	~XX327n	7E 3030 3332 3720 a0D	Réglage de couleur Ton Rouge	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S083	~XX328n	7E 3030 3332 3820 a0D	Réglage de couleur Ton Vert	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S084	~XX329n	7E 3030 3332 3920 a0D	Réglage de couleur Ton Bleu	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S085	~XX330n	7E 3030 3333 3020 a0D	Réglage de couleur Ton Cyan	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S086	~XX331n	7E 3030 3333 3120 a0D	Réglage de couleur Ton Jaune	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S087	~XX332n	7E 3030 3333 3220 a0D	Réglage de couleur Ton Magenta	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S088	~XX333n	7E 3030 3333 3320 a0D	Réglage de couleur Saturation Rouge	n = -50 (a=2D 35 30) ~ 50 (a=35 30)	Oui Oui Oui
S089 ~XX334 7E		30 Réglage de couleur n = -50 (a=2D 35 30) ~ Oui Oui Oui

	n	30 3333 3420 a0D	Saturation Vert 50 (a=35 30)
S090	~XX335n	7E 3030 3333 3520 a0D	Réglage de couleurSaturation Bleu	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S091	~XX336n	7E 3030 3333 3620 a0D	Réglage de couleurSaturation Cyan	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S092	~XX337n	7E 3030 3333 3720 a0D	Réglage de couleurSaturation Jaune	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S093	~XX338n	7E 3030 3333 3820 a0D	Réglage de couleurSaturation Magenta	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S094	~XX339n	7E 3030 3333 3920 a0D	Réglage de couleurRouge	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S095	~XX340n	7E 3030 3334 3020 a0D	Réglage de couleurVert	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S096	~XX341n	7E 3030 3334 3120 a0D	Réglage de couleurBleu	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S097	~XX342n	7E 3030 33	Réglage de couleurGain Cyan	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Yes Yes

		34 3220 a0D
S098	~XX343n	7E 3030 3334 3320 a0D	Réglage de couleurGain Jaune	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S099	~XX344n	7E 3030 3334 3420 a0D	Réglage de couleurGain Magenta	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S100	~XX345n	7E 3030 3334 3520 a0D	Réglage de couleur Blanc Rouge	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S101	~XX346n	7E 3030 3334 3620 a0D	Réglage de couleur Blanc Vert	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S102	~XX347n	7E 3030 3334 3720 a0D	Réglage de couleur Blanc Bleu	n = -50 (a=2D 35 30) ~50 (a=35 30)	Oui Oui Oui
S103	~XX3481	7E 3030 3334 3820 310D	Verrouillage du mode d'affichage	On Non Non Non
S103	~XX3480	7E 3030 3334 3820 300D	Verrouillage du mode d'affichage	Off Non Non Non
S104	~XX4000	7E 3030 3430 3020 300D	3D→2D 3D Oui Oui Oui
S104	~XX4001	7E 3030 3430 3020 310D	3D→2D G Oui Oui Oui
S104	~XX4002	7E 3030 3430 3020 320D	3D→2D D Oui Oui Oui
S105	~XX4050	7E 3030 3430 3520 300D	Format 3D Automatique Oui Oui Oui
S105	~XX4051	7E 3030 3430 3520 310D	Format 3D Côte à côte (SBS) Oui Oui Oui
S105	~XX4052	7E 3030 3430 3520 320D	Format 3D Haut et Bas Oui Oui Oui
S105	~XX4053	7E 3030 3430 3520 330D	Format 3D Trame séquentielle Oui Oui Oui
S106	~XX5060	7E 3030 3530 3620 300D	Couleur du mur	Désactivé (Tableau blanc)	Oui Oui Oui
S106	~XX5061	7E 3030 3530 3620 310D	Couleur du mur Tableau noir Oui Oui Oui
S106	~XX5067	7E 3030 3530 3620 370D	Couleur du mur Jaune clair Oui Oui Oui
S106	~XX5063	7E 3030 3530 3620 330D	Couleur du mur Vert clair Oui Oui Oui
S106	~XX5064	7E 3030 3530 3620 340D	Couleur du mur Bleu clair Oui Oui Oui
S106	~XX5065	7E 3030 3530 3620 350D	Couleur du mur Rose Oui Oui Oui
S106	~XX5066	7E 3030 3530 3620 360D	Couleur du mur Gris Oui Oui Oui
S107	~XX5110	7E 3030 3531 3120 300D	HDMI Link(CEC)	Désactivé (0/2 pour une rétrocompatibilité)	Oui Oui Oui
S107	~XX5111	7E 3030 3531 3120 310D	HDMI Link(CEC) Activé	Oui Oui Oui
S108	~XX5630	7E 3030 3536 3320 300D	Source Auto	Désactivé (0/2 pour une rétrocompatibilité)	Oui Oui Oui

S108

~XX5631

7E 3030 3536 3320 310D

Source Auto Activé Oui Oui Oui

13.2.2 Envoi automatiquement depuis le projecteur

INDEX	CODE ASCII	CODE HEX	FONCTION	RETOUR DU PROJECTEUR	INL2156	INL2158	INL2159
A001 N/A N/A			“Informations sur le projecteur a=0, En veille a=1, Préchauffage a=2, Refroidissement a=3, Hors de portée a=6, Blocage du ventilateur a=7, Surchauffe a=8, Durée de vie la lampe(SSI) expirée”	INFOa Oui Oui Oui

13.2.3 CODES RS232 LUS depuis le projecteur

INDEX	ASCII CODE	HEX CODE	FUNCTION	PROJECTOR RETURN	INL2156	INL2158	INL2159
R001	~XX87 1	7E 30 30 38 37 20 31 0D	Configuration LAN /Statut du réseau	Oka (a=0 Déconnecté a=1 Connecté)	Oui Oui Oui
R002	~XX87 3	7E 30 30 38 37 20 33 0D	Configuration LAN /Adresse IP	Okaaa_bbb_ccc_ddd	Oui Oui Oui
R003	~XX108 1	7E 30 30 31 30 38 20 31 0D	“Durée d’utilisation de la lampeaaaaa=(5 chiffres) Durée totale d’utilisation de lalampe"	Okaaaaaa Oui Oui Oui
R004	~XX1211	7E 30 3031 32 3120 31 0D	"Commandes de la source entrantea=0, Aucuna=7, HDMI (HDMI 1)a=2, VGAA=4, S-Videoa=5, Vidéoa=8, HDMI 2"	Oka Oui Oui Oui
R005	~XX1221	7E 30 3031 32 3220 31 0D	"Version du logicielaaaa=Version du logiciel"	Okaaaa Oui Oui Oui
R006	~XX1231	7E 30 3031 32 3320 31 0D	"Mode d'affichagea=0, Aucuna=1, Présentationa=2, Lumineuxa=3, Film (Cinéma)a=4, sRGBa=5, Utilisateura=9, 3Da=12, Jeuxa=13, DICOM SIM.a=22, HDR SIM.a=26, HLG SIM."	Oka Oui Oui Oui
R007	~XX1241	7E 30 3031 32 3420 31 0D	"Statut d'alimentationa=0, Désactivéa=1, Activé "	Oka Oui Oui Oui
R008	~XX1251	7E 30 3031 32 3520 31 0D	"Luminositéaaa=-50~+50"	Okaaa Oui Yes Yes
R009	~XX1261	7E 30 3031 32 3620 31 0D	"Contrasteeaa=-50~+50"	Okaaa Oui Oui Oui
R010	~XX1271	7E 30 3031 32 3720 31 0D	"Rapport d'aspectaa=0, Aucunaa=1, 4:3aa=2, 16:9aa=3, 16:10aa=5, LBXaa=6, Natifaa=7, Automatique"	Okaa Oui Oui Oui
R011	~XX1281	7E 30 3031 32 3820 31 0D	“Température de couleura=0, Neutrea=1, Froida=2, Froida=3, Chaud"	Oka Oui Oui Oui
R012	~XX1291	7E 30 3031 32 3920 31 0D	“Mode de projectiona=0, Avanta=1, Arrièrea=2, Plafond-avanta=3, Plafond-arrière”	Oka Oui Oui Oui
R013	~XX1501	7E 30 3031 35 3020 31 1D	“Informationsa=Statutd'alimentationa=0, Alluméa=1, Éteintbbbbb=Duréed'utilisation deslampescc=Source entrantecc=00, Aucuncc=02, VGAcc=05, Vidéoccc=07, HDMI 1cc=08, HDMI 2dddd=Version dulogicielee=Mode d'affichageee=00, Aucunee=01, Présentationee=02, Lumineuxee=03, Film (Cinéma)ee=04, sRGBee=05, Utilisateuree=09, 3Dee=10, DICOM SIM.ee=12, Jeuxee=22, HDR SIM.ee=26, HLG SIM.”	Okabbbbbbccddddee Oui Oui Oui
R014	~XX1504	7E 30 3031 35 3020 34 0D	“Résolutiona=string (e.g. Ok1920×1080)”	Oka Oui Oui Oui
R020 ~XX150 7E		30 30 “Mode veille Oka Oui Oui
	16	31 35 3020 31 360D	a=0, Eco.a=1, Active"
R015	~XX15019	7E 30 3031 35 3020 31 390D	“Fréquenced’actualisationa=string (e.g.Ok60Hz)”	Oka Oui Oui Oui
R016	~XX1511	7E 30 3031 35 3120 31 0D	“Nom du modèlea=1, SVGAa=2, XGAA=3, WXGAa=4, 1080pa=5, WUXGA”	Oka Oui Oui Oui
R017	~XX3211	7E 30 3033 32 3120 31 0D	“Filtre des heuresd’utilisationaaaaa=00000~99999”	Okaaaaaa Non Non Non
R018	~XX3521	7E 30 3033 35 3220 31 0D	“Température dusystèmeaaa=000~999”	Okaaa Oui Oui Oui
R019	~XX3531	7E 30 3033 35 3320 31 0D	“Numéro de sériea=string”	Oka Oui Oui Oui
R020	~XX3551	7E 30 3033 35 3520 31 0D	“AV Mutea=0, Désactivéa=1, Activé”	Oka Oui Oui Oui
R021	~XX3561	7E 30 3033 35 3620 31 0D	“Mueta=0, Désactivéa=1, Activé”	Oka Oui Oui Oui
R022	~XX5431	7E 30 3035 34 3320 31 0D	“Décalage H. del’imageaaaa=-100~+100”	Okaaaa Oui Oui Oui
R023	~XX5432	7E 30 3035 34 3320 32 0D	“Décalage V. del’imageaaaa=-100~+100”	Okaaaa Oui Oui Yes
R024	~XX5433	7E 30 3035 34 3320 33 0D	“Correction detrapèze V.aaa=-40~+40”	Okaaa Oui Oui Oui
R025	~XX5434	7E 30 3035 34 33	“Correction detrapèze H.	Okaaa Oui Oui Oui

		20 34 0D aaa=-40~+40"
R026	~XX5551	7E 30 3035 35 3520 31 0D	Adresse MAC LAN Ok##:###:###:###:### Oui Oui
R027	~XX5581	7E 30 3035 35 3820 31 0D	“ID du projecteuraa=00~99”	Okaa Oui Oui Oui

13.3 Résolutions PRISES en CHARGE et fréquences d'actualisation

Ordinateur

SIGNAL RÉSOLUTION		FRÉQUENCES D'ACTUALISATION en Hz	Fréquences d'actualisation sur Mac OS en Hz
VGA 640×480	60 / 67 / 72 / 85	120** 60/72/85
SVGA 800 ×	600 56 / 60** / 72	85 / 120** 60 / 72 / 85
XGA 1024 ×	768 60** / 70 / 75	85 / 120** 60 / 70 / 75 / 85
HDTV (720P)	1280 × 720 50 / 60** 60
WXGA 1280	×768 60 / 75 / 85		60 / 75 / 85
WXGA 1280	× 800 60 / 120**		60
WXGA 1366	× 768 60		-
SXGA 1280	× 1024 60 / 75 / 85		60 / 75
SXGA+	1400 × 1050	60	-
UXGA	1600 × 1200	60	-
HDTV (1080p)	1920 × 1080	24 / 50 / 60	60
WUXGA 1920 × 1200	60		60
WUXGA 720 × 400 70		-
WUXGA 832 × 624 75		75
WUXGA 1152 × 870 75		75

HDMI

SIGNAL RÉSOLUTION		FRÉQUENCES D'ACTUALISATION en Hz	Fréquences d'actualisation sur Mac OS en Hz
VGA 640×480 60 / 120** 60/72/85
SVGA 800 × 600	60** / 72 / 85 / 120** 60 / 72 / 85
XGA 1024 × 768	50/60** / 70 / 75 / 85 / 120** 60 / 70 / 75 / 85
SDTV (480I) 720 × 480 60 –
SDTV (480P) 720 × 480 60 –
SDTV (576I) 720 × 576 50 –
SDTV (576P)5 720 × 576 50 –
WSVGA (1024×600)	1024 × 600 60 –
HDTV (720p) 1280 × 720 50** / 60** 60
WXGA 1280 × 768 60 / 75 / 85 75
WXGA 1280 × 800 60 / 120** 60
WXGA 1366 × 768 60 –
WXGA+	1440 × 900 60 –
SXGA 1280 × 1024	60 / 75 / 85 60 / 75
SXGA+	1400 × 1050	60 –
UXGA	1600 × 1200	60 –
HDTV (1080I)	1920 × 1080	50 / 60	–
HDTV (1080p)	1920 × 1080	24 / 30 / 50 / 60	60
WUXGA 1920 × 1200*	60 60
UHD (2160p) 3840 × 2160	24*** / 25*** / 30*** / 50 / 60 –
4K2K (2160p)	4096 × 2160	24*** / 25 / 30 / 50 / 60	–

HDMI 1.4a Entrée 3D

MINUTERIE 3D FORMAT 3D
1280 × 720P 50Hz	Top-and Bottom
1280 × 720P 60Hz	Top-and Bottom
1280 × 720P 50Hz	Frame packing

1280 × 720P 60Hz Frame packing

1920 × 1080i 50 Hz Side-by-Side (Half)

1920 × 1080i 60 Hz Side-by-Side (Half)

1920 × 1080P 24 Hz Top-and Bottom

1920 × 1080P 24 Hz Frame packing

HDMI 1.3 ENTRÉE 3D

MINUTERIE 3D	FORMAT 3D	CONFIGURATION DU FORMAT
1920×1080i 50Hz	Côte à côte (SBS) (moitié) Le mode Côte à côte est activé
1920×080i 60Hz	Côte à côte (SBS) (moitié) Le mode Côte à côte est activé
1280×720P 50Hz	Côte à côte (SBS) (moitié) Le mode Côte à côte est activé
1280×720P 60Hz	Côte à côte (SBS) (moitié) Le mode Côte à côte est activé
1920×1080i 50Hz	Haut et Bas Le mode Haut et Bas est activé
19201080i 60Hz	Haut et Bas Le mode Haut et Bas est activé
1280×720p 50Hz	Haut et Bas Le mode Haut et Bas est activé
1280×720p 60Hz	Haut et Bas Le mode Haut et Bas est activé
480i HQFS Le format 3D est en trame séquentielle

13.4 Arborescence du MENU à l'écran (OSD)

Affichage

Le zoom fournit au total 30 paliers d'ajustement, chaque palier représentant un ajustement x0,04, allant de x-0,8 à x2,0.

La puissance de luminosité fournit un ajustement allant de 100% à 50%, par palier de 5%.

CONFIGURATION 1	CONFIGURATION 2	CONFIGURATION 3	VALEUR NOTES
Mode d'affichage – Présentation –
	-- Lumineux –
	-- HDR SIM. –
	-- HLG SIM. –
	-- Cinéma –
	-- Jeux –
	-- sRGB –
	-- DICOM SIM. –
	-- Utilisateur –
	-- 3D –
Couleur du mur -- Désactivé –
	-- Tableau noir –
	-- Jaune clair –
	-- Vert clair –
	-- Bleu clair –
	-- Rose –
	-- Gris	-
Luminosité	-- -50 ~ 50	-
Contraste	-- -50 ~ 50	-
Netteté	-- 1 ~ 15	-
Couleur -- -50 ~ 50				Est grisé en présence d'un signal RVB
Teinte	-- -50 ~ 50			Est grisé en présence d'un signal RVB
Gamma	-- Film			Film : pour home cinéma et courbe gamma de type 2.2
	-- Vidéo			Vidéo : pour source vidéo ou TV et courbe gamma de type 1.8
	-	-	Représentations graphiques	Représentations graphiques : pour ordinateur, source photo et courbe gamma de type 1.0
	-- Standard (2.2) -
	-- 1.8 -
	-- 2.0 -
	-- 2.4 -
3D Mode 3D – Désactivé				Les modes 3D – 2D, 3D et Invers. Sync. 3D sont grisés lorsque le mode 3D est désactivé.
		- Activé		Prend en charge le mode 3D et masque le format 3D en présence d'un signal 3D HDMI 1.4a
	3D – 2D – 3D -
		- G Trame gauche
		- D Trame droite
	Format 3D – Automatique -
		- SBS Côte à côte
		- Haut et Bas -
		-	Trame séquentielle	-
	Invers. Sync. 3D Désactivé		Désactiver/Activer	-
Rapport d'aspect – 4:3 -
	-- 16:9 -
	-- 16:10			Non pris en charge en 1080p
	-- LBX -
	-- Natif			Image originale sans mise à l'échelle
	-- Automatique -
Masquage des bords	-- 0 ~ 10	-
Zoom -- -5 ~ 25	-
Décalage del'image	H.	--100 ~ 100	-
	V. --100 ~ 100 -
Correction de trapèze	Quatre coins -- --
	Correction de trapèze H.	--30 ~ 30 -
	Correction de trapèze V.	--30 ~ 30 -
	Correction de trapèze automatique	Activé	Désactiver/Activer	-
	Réinitialiser - D

Audio

CONFIGURATION 1	CONFIGURATION 2	CONFIGURATION 3	VALEUR
Muet -- Désactiver/Activer (ICÔNE)
Volume -- 0 - 10

Paramétrage

Le mode de consommation Éco/Actif – Éco désactive le LAN et met le port USB en mode veille; le mode Actif laisse le LAN activé et met l'alimentation par USB en mode veille.

CONFIGURATION1	CONFIGURATION2	CONFIGURATION3	VALEURS NOTES
Projection – –			Avant / Arrière / Plafond-Avant / Plafond-Arrière	–
Type d'écran – – 16:9 / 16:10				Non compatible avec le format 1080p
Paramètres d'alimentation	Allumage direct –		Désactiver/Activer	–
	Signal d'allumage –		Désactiver/Activer	-
	Extinction automatique (min.)	- 0 ~ 180 5 paliers d'ajustement +/-
	Mode de consommation (Veille)	- Éco. / Actif -
	Alimentation par USB (Veille)	-	Désactiver/Activer (ICÔNE)	Ce mode est grisé lorsque le mode de consommation (Veille) Éco est activé.
Sécurité Sécurité –			Désactiver/Activer (ICÔNE)	-
	Minuterie de la sécurité	Mois 0 ~ 12 –
		Jour 0 ~ 30 –
		Heure 0 ~ 24 –
	Changer le mot de passee	-		-
HDMI CEC HDMI CEC –			Désactiver/Activer (ICÔNE)	-
Modèle de test – –			Grille Vert /Grille Magenta/Grille Blanc /Blanc /Désactivé	-
Options Langue English English
		- Deutsch Allemand
		- Français	Français
		- Italiano	Italien
		- Español	Espanol
		- Português	Portugais
		- Polski	Polonais
		- Nederlands	Néerlandais
		- Svenska	Suédois
		- Norsk/Dansk	Norvégien/Danois
		-CSuomiCFinnois
		-CελληνάκάCGrec
		-	繁體中文	Chinois traditionnel
		-	簡体中文	Chinois simplifié
		-	日本語	Japonais
		-	한국어	Coréen
		-CPусскийCRusse
		-CMagyarCHongrois
		-CČeštinaCTchèque
		-C _ي P _ع CArabe
		-	ไทย	Thai'
		-CTürkçeCTurc
		-C _ف ارسیCFarsi
		-CTiéng ViệtCVietnamien
		-	BahasaIndonesia	Indonésien
		-CRomânăCRoumain
		-CSlovenčinaCSlovaque
OptionsCSous-titresC-			Désactivé / CC1/ CC2	Masqué lorsque le source entrante n'est pas une VIDÉO
	Paramètres	Emplacement du menu	En haut à gauche (ICÔNE)	-
		Emplacement du menu	Désactiver/Activer (ICÔNE)	-
			Centre (ICÔNE)C-
			En bas à gauche (ICÔNE)	-
			En bas à droite (ICÔNE)	-
		MinuteurCDésactivéC-
		d'affichage du menu
			5 s –
			10 s –
Options	Source automatique	–	Désactiver/Activer (ICÔNE)	–
	Source entrante – HDMI 1 –
		– HDMI 2 –
		– VGA –
		– VIDÉO –
	Haute altitude –		Désactiver/Activer (ICÔNE)	–
	Logo –		Par défaut /Neutre	Par défaut : logo du client /Neutre : similaire au paramétrage de la Couleur de fond ci-dessous
	Couleur de fond – Noir (ICÔNE) –
		– Bleu (ICÔNE) –
		– Rouge (ICÔNE) –
		– Vert (ICÔNE) –
		– Gris (ICÔNE) –
		– Logo (ICÔNE)		Similaire au paramétrage du Logo
Réinitialiser	Rénitialiser aux paramètres par défaut	– – –

Réseau

Les informations sur le réseau sont applicables uniquement à la série Superior.

CONFIGURATION1	CONFIGURATION2	CONFIGURATION3	VALEURS NOTES
LAN Statut de réseau –			Déconnecté/Connecté	–
	Adresse MAC –		AA : BB : CC :DD : EE : FF	–
	DHCP –		Désactiver/Activer(ICÔNE)	–
	Adresse IP – xxx.xxx.xxx.xxx			1. Grisée lorsque le DHCP est activé.2. Lorsque le DHCP désactivé, l'IP par défaut configure le paramétrage comme suit :Adresse IP : 192.168.0.100Masque de sous-réseau :255.255.255.0Passerelle : 192.168.0.254DNS: 192.168.0.51
	Masque de sous-réseau	– xxx.xxx.xxx.xxx		1. Grisé lorsque le DHCP est activé.2. Lorsque le DHCP désactivé, l'IP par défaut configure le paramétrage comme suit :Adresse IP : 192.168.0.100Masque de sous-réseau :255.255.255.0Passerelle : 192.168.0.254DNS: 192.168. 0.51
	Passerelle – xxx.xxx.xxx.xxx			1. Grisée lorsque le DHCP est activé.2. Lorsque le DHCP désactivé, l'IP par défaut configure le paramétrage comme suit :Adresse IP : 192.168.0.100Masque de sous-réseau :255.255.255.0Passerelle : 192.168.0.25 4DNS: 192.168.0.51
	DNS - xxx.xxx.xxx.xxx			1. 1. Grisé lorsque le DHCP est activé.2. Lorsque le DHCP désactivé, l’IP par défaut configure le paramétrage comme suit :Adresse IP : 192.168.0.100Masque de sous-réseau :255.255.255.0Passerelle : 192.168.0.254DNS: 192.168.0.51
	Réinitialiser --			Inclut le LAN et l’Unité de contrôle
Unité de contrôle Crestron -			Désactiver/Activer (ICÔNE)	Port 41794

Informations

Le menu d'informations fournit des informations sur la source active et d'autres détails sur le projecteur. Il n'y a aucun paramètre réglable dans cette section du menu.

CONFIGURATION 1	CONFIGURATION 2	CONFIGURATION 3	INFORMATIONS
Numéro de série ---
Source ---
Résolution ---
Fréquence d’actualisation ---
Mode d’affichage ---
Mode de consommation (Veille) ---
Heures d’usage de la lampe ---
Statut de réseau ---
Adresse IP ---
Mode de luminosité	---

Version du micrologiciel Système --
Version du micrologiciel LAN --
Version du micrologiciel MCU --

14. Spécifications

Les présentes spécifications sont toutes susceptibles d'être modifiées sans notification préalable.

Les spécifications de la série Core peuvent être consultées ici

Les spécifications de la série Superior peuvent être consultées ici

Cet équipement génère, utilise et peut émettre des rayonnements de radiofréquence et, s'il n'est pas installé et employé conformément aux instructions fournies dans ce manuel, peut provoquer des interférences avec les transmissions radio. Il a fait l'objet de tests attestant qu'il respecte les limites imposées pour les appareils numériques de Classe B, conformément à la sous-section B de l'article 15 de la réglementation de la FCC. Ces limites ont pour but de fournir une protection raisonnable contre de telles interférences dans les installations résidentielles. Toutefois, il n'est pas garanti que ces interférences ne surviendront pas dans une installation donnée. Si ce produit génère des interférences nuisibles à la réception de signaux de radio ou télévision, ou tout autre forme de communication, nous vous invitons à essayer de corriger ces interférences par les mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement sur un autre circuit d'alimentation que celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien expérimenté en radio/télévision pour une assistance.

Tout(e) changement ou modification non autorisé(e) expressément par la partie responsable de la conformité peut priver l'utilisateur du droit d'utiliser l'appareil en question. Si des câbles d'interface blindés ont été fournis avec le produit, les composants ou les accessoires auxquels un usage a été défini dans le présent document pour l'installation du produit, ils doivent être impérativement utilisés afin d'assurer la conformité à la réglementation de la FCC.

Cet appareil numérique de classe B est conforme à la norme NMB-003 du Canada.

Informations sur les réglementations industrielles au CANADA

L'usage est soumis à deux conditions :

cet appareil peut ne pas causer d'interférences, et cet appareil doit accepter des interférences, incluant des interférences qui pourraient générer des dysfonctionnements indésirables sur l'appareil.

L'utilisateur doit être averti que cet appareil doit être utilisé uniquement tel que spécifié dans ce manuel afin de se conformer aux normes d'exposition aux radiofréquences. Un usage de cet appareil ne respectant pas les instructions de ce manuel peut amener à des situations d'exposition excessive aux radiofréquences.

INSTRUCTIONS POUR LES UTILISATEURS : Cet appareil est conforme aux normes de la FCC sur les équipements, sous réserve que les conditions suivantes soient respectées. Si le câblage fourni inclut un noyau en ferrite pour la suppression d'interférence électromagnétique (EMI), fixez le bout du noyau de ferrite des câbles au projecteur. Utilisez les câbles qui sont fournis avec le projecteur ou qui sont spécifiés.

Conforme aux normes IDA DA103121

Conformité aux NORMES européennes

Notre déclaration de conformité CE pour la série Superior peut être consultée ici, sous la section ASSISTANCE de la page.

Notre déclaration de conformité CE pour la série Core peut être consultée ici, sous la section ASSISTANCE de la page.

Informations

Déclaration de compatibilité électromagnétique : Conforme à la directive 2014/30/EU

Directive Basse tension : Conforme à la directive 2014/35/EU

Conformité aux NORMES du Royaume-Uni

Notre déclaration de conformité UKCA pour la série Superior peut être consultée ici, sous la section ASSISTANCE de la page.

Notre déclaration de conformité UKCA pour la série Core peut être consultée ici, sous la section ASSISTANCE de la page.

Réglementation 2016 sur la compatibilité électromagnétique

Réglementation 2016 sur les équipements électriques (Sécurité)

Réglementation 2012 sur les restrictions d'usage de certaines substances dangereuses dans les équipements électriques et électroniques

Représentant agréé en union européenne

24Hour-AR

Storgatan 51, 903 26 Umeå, Suède

[phone]

[e-mail]

www.24hour-ar.com

Représentant agréé au royaume-uni en conformité avec les réglementations du royaume-uni

InFocus a nommé AUVIX LLC, 129085, c. Moscow, Zvezdny Boulevard, 21, bldg. 1., en tant que représentant agréé en Russie et ce produit a été déclaré conforme aux tests et approbations locales de conformité TR TC 004/2011, TR TC 020/2011 et TR CU 020/2011.

Importateur et représentant local aux états-unis en conformité avec les réglementations FCC

Pour les achats effectués à partir de janvier 2021

Déclaration de garantie

InFocus garantit que ses produits sont exempts de défaut matériel et de fabrication pendant la période de garantie. Si le produit s'avère être défaillant en termes de matériel ou de fabrication, InFocus réparera ou, à sa seule discrétion, remplacera le produit par un produit similaire. Le remplacement de produits ou de pièces détachées inclut l'usage de composants ou de pièces reconditionnées. L'unité de remplacement sera couverte par la garantie contractée par le client lors de l'achat initial, sur le reste de la période de garantie impartie initialement. InFocus ne fournit aucune garantie sur tout logiciel tiers qu'il ait été inclus originalement dans le produit ou installé par le client, et sur toute installation de pièces ou de composants matériels non autorisés ou provenant d'une tierce partie (ex : des lampes de projecteur).

Produits défectueux à la livraison

Tous les produits neufs d'InFocus sont couverts par une politique de garantie de trente (30) jours sur les produits ne fonctionnant pas à la livraison pour l'acheteur initial. Une unité de remplacement neuve sera fournie si le produit s'avère être défaillant dans les trente (30) jours qui suivent l'achat, et les frais d'expédition aller-retour seront pris en charge par InFocus.

Qui bénéficie de la garantie

Cette garantie n'est valide que pour l'acheteur initial, elle est non transférable.

PÉRIODE DE GARANTIE

PRODUIT PÉRIODE DE GARANTIE
Projecteurs à laser	5 ans ou 20 000 heures, au premier de ces deux termes échu
Projecteurs à lampe ou à lampe LED 2 ans
Écrans interactifs tactiles 3 ans
Spécifications enfichables ouvertes (OPS) et bornes enfichables pour PC	1 an
Lampe originelle contenue dans le projecteur	1 an ou 1000 heures, au premier de ces deux termes échu
Remplacement des lampes et autres accessoires 3 mois

Ce que la garantie NE COUVRE PAS

1. Tout produit sur lequel le numéro de série a été dégradé, modifié ou enlevé.
2. Les dommages, détériorations ou dysfonctionnements résultant de :

a. Un accident, un mauvais usage, une négligence, un incendie, l'eau, la foudre ou tout autre phénomène naturel, une modification non autorisée du produit, ou le non-respect des instructions fournies avec le produit.

b. Une réparation ou une tentative de réparation effectuée par une personne non agréée par InFocus.

c. Les altérations ou les pertes de données, de programmes ou de support de stockage externe.

d. Les pertes de logiciels ou de données survenant durant un remplacement ou une réparation.

e. Tout dommage lié à l'expédition.

f. L'enlèvement ou l'installation du produit.

g. Les causes externes au produit, comme les fluctuations de tension d'alimentation ou les coupures de courant.

h. L'usage de fournitures ou de pièces non conformes aux spécifications d'InFocus.

L'usure normale.

j. La non-observance par le propriétaire des révisions périodiques prescrites dans ce Manuel.

k. Toute autre cause non liée à un défaut du produit.

Les dommages résultant de l'affichage pendant de longues périodes d'images statiques (qui ne bougent pas) (ou rétention d'images).

m. Tout logiciel tiers inclus dans le produit ou installé par le client.

n. L'installation d'éléments matériels, accessoires, pièces consommables ou composants.

o. L'endommagement, ou le mauvais traitement, du revêtement de la surface de l'écran dû à un nettoyage inapproprié tel que décrit dans ce Manuel.

Comment bénéficier du service de garantie

Veuillez nous soumettre votre demande en ligne via ce lien ou contacter le service client InFocus de votre localité dont vous trouverez les coordonnées ici.

Assurez-vous de lire attentivement nos instructions concernant l'autorisation de retour de marchandise (RMA) afin d'assurer la fluidité et la rapidité de la procédure de retour, elles vous seront envoyées avec une confirmation de la RMA.

Les produits présentés à la livraison à un centre de réparation ou à un centre logistique d'InFocus sans RMA seront refusés et retournés à l'envoyeur. Les produits livrés avec un endommagement à un centre de réparation ou un centre logistique d'InFocus seront retenus par InFocus et le client en sera informé. Il incombe au client d'effectuer une réclamation directement auprès du transporteur.

Limitations de garantie implicite

Dans la mesure permise par la législation locale, ce produit vous est fourni "tel quel" sans garantie ou condition, quelle qu'elle soit, orale ou écrite, explicite ou implicite. In Focus décline expressément toute garantie ou condition implicite de valeur marchande, de qualité satisfaisante, de non-contrefaçon ou d'adéquation à un usage particulier.

Exclusion des dommages

La responsabilité d'InFocus se limite au coût de réparation ou de remplacement du produit. InFocus ne peut être tenu responsable pour :

1} l'endommagement d'autres propriétés dû à une défaillance du produit; 2} les dommages liés à tout inconvénient, perte de profit, perte de données ou temps d'arrêt, perte d'usage du produit, perte d'opportunité d'affaires, perte de clientèle, interférence sur les relations d'affaires, ou toute autre perte commerciale, même s'il est informé de la possibilité de tels dommages; 3} tout autre dommage, direct, spécifique, fortuit, ou autre; 4} toute réclamation auprès du client par une tierce partie.

Législations locales

Cette garantie vous octroie des droits spécifiques, et vous pourriez également avoir d'autres droits qui varient d'une localité à l'autre. Certaines localités n'autorisent pas les limitations sur les garanties implicites et/ou l'exclusion des dommages fortuits ou indirects, aussi, certains des limitations et des exclusions susmentionnées peuvent ne s'appliquer à vous.

InFocus et la marque verbale InFocus wordmark sont des marques déposées d'InFocus Corporation, utilisée sous licence. Les projecteurs et les écrans tactiles interactifs de marque InFocus sont commercialisés par Maxnerva Technology Services Limited, une filiale de la société Foxconn, et ses filiales Maxnerva Technology Services US LLC, Maxnerva (Shenzhen) Technology Services Co., Limited, et Grand Field Technology Limited.

Toutes les autres marques commerciales ou marques déposées sont la propriété de leur titulaires respectifs.

Tous droits réservés. Aucune partie de cette publication ne peut être reproduite, diffusée ou transmise, sous quelque forme que ce soit, ou sous quelque procédé que ce soit, incluant la photocopie, l'enregistrement ou tout autre procédé électronique ou mécanique, sans autorisation préalable de l'éditeur.
