RTXW2 - Déclencheur à distance CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déclencheur à distance / télécommande radio
Marque	Chamberlain
Modèle	RTXW2
Alimentation	1 pile CR2430, 3V DC
Puissance max. émetteur	≤ 10 mW
Fréquence	433,92 MHz
Système de codage	Rolling code
Classe de protection	IP30
Température de service	-10°C à +50°C
Dimensions (approx.)	60 x 30 x 12 mm
Poids (approx.)	20 g (avec pile)
Compatibilité	Moteurs Chamberlain série ER (RPD10ER, RPD15ER, RPD25ER, RPD40ER) et récepteur RRX1
Programmation	Via bouton learn sur télécommande centrale ou moteur (8 appuis)
Nombre de canaux	2 (RTXW2)
Portée	Environ 30 m (selon obstacles)
Entretien	Nettoyer avec un chiffon sec ; remplacer la pile CR2430 si nécessaire
Consignes de sécurité	Ne pas laisser les enfants jouer avec la télécommande ; contrôler régulièrement l'absence d'usure ; monter à plus de 1,5 m du sol ; interventions électriques par un électricien qualifié
Pièces détachées	Pile CR2430 (disponible dans le commerce)
Réparabilité	Remplacement de pile par l'utilisateur ; pour toute autre réparation, contacter un professionnel
Informations générales	Conforme à la directive 2014/53/EU ; recycler l'emballage et les piles usagées selon les règles locales

FOIRE AUX QUESTIONS - RTXW2 CHAMBERLAIN

Comment programmer la télécommande RTXW2 ?

Appuyez sur le bouton learn de la télécommande centrale ou appuyez 8 fois sur le bouton d'une télécommande déjà programmée (le moteur émet un bip), puis appuyez sur le bouton learn de la nouvelle télécommande RTXW2. Le moteur confirme par une brève secousse dans chaque direction.

Quel type de pile utilise la RTXW2 ?

Elle utilise une pile CR2430 (3V DC). Ouvrez le compartiment à piles au dos de la télécommande pour la remplacer.

La RTXW2 est-elle compatible avec d'autres marques de moteurs ?

Non, elle est uniquement compatible avec les moteurs Chamberlain série ER (RPD10ER, RPD15ER, RPD25ER, RPD40ER) et le récepteur externe RRX1. Les télécommandes d'autres marques ne sont pas compatibles.

Comment remplacer la pile de la RTXW2 ?

Ouvrez le compartiment à piles situé à l'arrière de la télécommande à l'aide d'un tournevis ou d'une pièce de monnaie. Retirez la pile usagée et insérez une nouvelle pile CR2430 en respectant la polarité. Refermez le compartiment.

Quelle est la portée de la télécommande RTXW2 ?

La portée est d'environ 30 mètres en champ libre. Les obstacles comme les murs peuvent réduire cette distance.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Si le problème persiste, vérifiez que la télécommande est bien programmée avec le moteur. Si elle a été programmée, le récepteur peut être défectueux ; contactez un professionnel.

Puis-je utiliser la RTXW2 pour commander plusieurs moteurs ?

Oui, si les moteurs sont compatibles (Chamberlain série ER), vous pouvez programmer la télécommande sur plusieurs moteurs. Chaque moteur doit être en mode programmation individuellement.

La RTXW2 est-elle résistante à l'eau ?

Non, elle a une classe de protection IP30, ce qui signifie qu'elle est protégée contre les corps solides de plus de 2,5 mm mais pas contre l'eau. Évitez l'exposition à l'humidité.

Comment effacer la mémoire de la télécommande RTXW2 ?

Pour effacer toutes les programmations, maintenez enfoncé le bouton learn pendant environ 15 secondes jusqu'à ce que la LED clignote rapidement. Cela réinitialise la télécommande.

Où trouver la déclaration de conformité de la RTXW2 ?

Le texte complet de la déclaration UE de conformité est disponible à l'adresse : https://chamberlain.de/Chamberlain/media/Chamberlain/CE/114ADoC_RTX_A_2020.pdf

MODE D'EMPLOI RTXW2 CHAMBERLAIN

fr télécommande radio 1 canal / 2 canaux

Attention ! Le non-respect de ces consignes peut entraîner des risques de blessures graves.

Les interventions sur l'installation électrique, y compris les travaux de maintenance, doivent exclusivement être effectuées par des électriciens spécialisés et habilités à cet effet.

Les enfants ne doivent pas être autorisés à jouer avec les commandes.

Contrôler régulièrement l'absence d'usure et d'endommagement du système de volets roulants ou de stores. Tout système endommagé doit impérativement être arrêté jusqu'à sa remise en état.

Observer le système de volets roulants ou de stores au cours de son fonctionnement. Utiliser exclusivement des pièces de rechange, des outils et des équipements additionnels agréés par la société Chamberlain. Monter les dispositifs de commande à portée de vue du produit correspondant, à une hauteur supérieure à 1,5 m du sol.

Les télécommandes de ce produit conviennent uniquement aux opérateurs de volet roulant de la société Chamberlain (série ER). Si votre télécommande actuelle est d'une autre marque, elle n'est pas compatible avec ces appareils. Afin de garantir le bon fonctionnement de ces télécommandes, il est impératif d'avoir un opérateur de volet roulant (de série ER) de la société Chamberlain ou un récepteur d'usage universel (modèles : RRX1).

Toute utilisation différente ou dépassant ce cadre est considérée comme non conforme. En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées ou en cas de modifications altérant la sécurité de l'installation

Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation incorrecte

Programmation de la télécommande

La télécommande radio est compatible avec:

Chamberlain moteur tubulaire: RPD10ER, RPD15ER, RPD25ER, RPD40ER

Chamberlain récepteur externe: RRX1

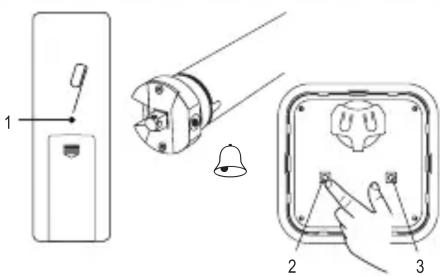

Appuyez sur le bouton learn programmation de la télécommande centrale (1) ou 8 fois (bip moteur) sur une télécommande déjà programmée, puis sur le bouton learn de la nouvelle télécommande (2) RTXW1 ou (3) RTWX2.

La programmation de la nouvelle télécommande a réussi. Le moteur le confirme avec une brève secousse dans chaque direction.

Pour la programmation d'une télécommande centrale/sur le modèle de récepteur RRX1, voir les instructions correspondantes !

Type de pile / quantité CR2430 / 1
Tension d'alimentation 3V DC
Puissance max. ≤ 10mW
Fréquence 433,92 MHz
Système Rolling code
Classe de protection IP30
Température de service -10°C -	+50°C

L'emballage doit être jeté dans les poubelles à emballages recyclables locales. Conformément à la directive (CE) n° 2002/96 relative aux déchets d'équipements électriques et électroniques, cet équipement doit être éliminé comme il se doit après utilisation, afin de garantir la valorisation des matériaux employés. Les piles et batteries usagées ne doivent pas être jetées dans la poubelle ordinaire car elles contiennent des substances nocives, et doivent être rapportées comme il se doit aux points de collecte de la commune ou dans les conteneurs de collecte mis à disposition par le revendeur.

Le soussigné, Chamberlain GmbH, déclare que l'équipement radioélectrique du type RTXW1/W2 est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

https://chamberlain.de/Chamberlain/media/Chamberlain/CE/114ADoC_RTX_A_2020.pdf
