Type de produit	Servomoteur thermique (fermé sans courant)
Marque	Eberle
Modèle	TS 6.11
Tension d'alimentation	AC 24 V~
Consommation de courant (max.)	~400 mA
Puissance consommée	2,5 W
Classe de protection	IP 44 (montage vertical)
Classe de protection électrique	II
Dilatation	4 mm
Retour élastique	90 N
Raccord	M 30 x 1,5
Câble	2 x 0,5 mm²
Poids	150 g
Température de service	-25 à 50 °C
Température de stockage	-25 à 70 °C
Tension d'impulsion calculée	2,5 kV
Fonctions principales	Régulation d'espace individuel, régulation de groupe, régulation à circuits multiples ; commande par régulateur (2 points ou modulation)
Entretien	Serrer l'écrou-raccord à la main ; montage vertical ou horizontal ; ne pas monter suspendu ; vérifier l'indicateur de course
Sécurité	Installation par un électricien confirmé ; respecter les directives de sécurité ; utilisation en pièces sèches et fermées ; conforme EN 60730
Recyclage	Ne pas jeter avec les déchets ménagers ; recycler via une entreprise agréée pour déchets électroniques

FOIRE AUX QUESTIONS - TS 6.11 Eberle

Comment installer le servomoteur thermique TS 6.11 ?

Vissez le servomoteur et l'écrou-raccord sur la vanne ou le distributeur. Veillez à ce que l'interrupteur à main soit en position service manuel. Le montage doit être vertical ou horizontal, jamais suspendu. Serrez l'écrou-raccord uniquement à la main.

Quelle est la tension d'alimentation du TS 6.11 ?

L'alimentation est en AC 24 V~. La consommation maximale est d'environ 400 mA et la puissance consommée de 2,5 W.

Comment utiliser le service manuel ?

Utilisez un grand tournevis ou une pièce de monnaie pour basculer l'interrupteur à main sur la position service manuel. Cela ouvre la vanne indépendamment de la tension, facilitant le montage ou le fonctionnement en cas de défaillance.

Que faire en cas de panne du servomoteur ?

Passez en service manuel pour ouvrir la vanne manuellement. Si l'appareil est défectueux, contactez un électricien confirmé. Le recyclage doit être effectué via une entreprise agréée pour déchets électroniques.

Comment vérifier le bon fonctionnement du TS 6.11 ?

Après application de la tension, l'indicateur de course doit se déplacer vers la position ouvert en 5 minutes. En coupant la tension, il doit revenir en position fermé en quelques minutes.

Quelle est la température de service maximale ?

La température de service est comprise entre -25 et 50 °C. En stockage, elle peut aller de -25 à 70 °C.

Le TS 6.11 est-il compatible avec toutes les vannes ?

Il est compatible avec les vannes équipées d'un raccord M 30 x 1,5. Le servomoteur est livré pour différents types et dimensions de raccords.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Remettez-le à une entreprise de recyclage de déchets électroniques ou contactez les autorités locales pour plus d'informations.

Quelle est la différence entre les modèles TS et TSA ?

Les modèles TS sont fermés sans courant (vanne fermée hors tension), tandis que les TSA sont ouverts sans courant (vanne ouverte hors tension). Le TS 6.11 est un modèle fermé sans courant.

Comment raccorder électriquement le TS 6.11 ?

Le raccordement doit être effectué par un électricien confirmé en respectant les directives de sécurité. Utilisez le câble fourni (2 x 0,5 mm²) et respectez la tension nominale AC 24 V~.

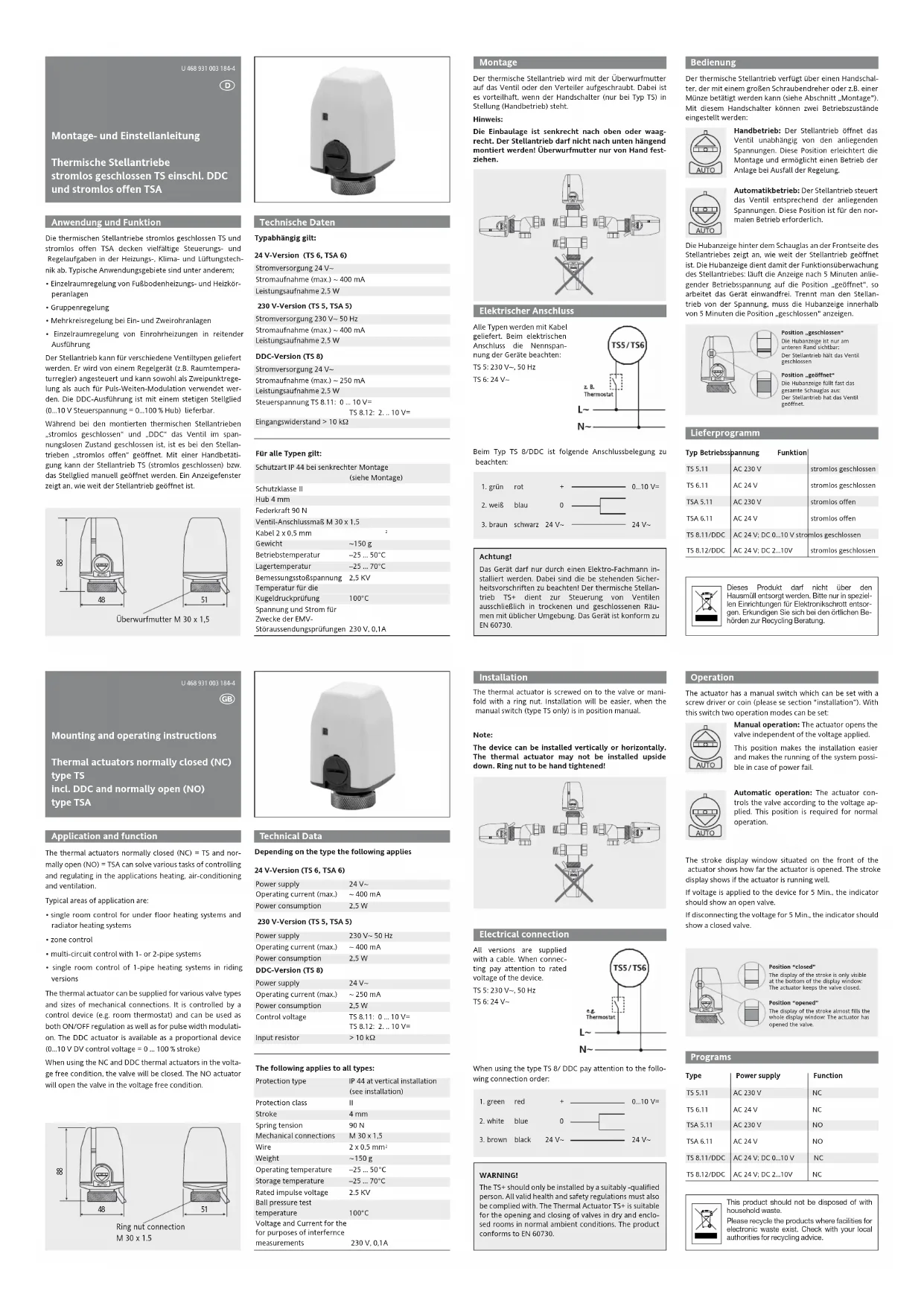

MODE D'EMPLOI TS 6.11 Eberle

Application et fonctionnement

Les vannes thermiques TS fermées sans courant et TSA ouvertes sans courant recouvrent des tâches multiples de commande et de régulation en technique de chauffage, de climatisation et de ventilation.

Voici quelques exemples typiques d'application :

• régulation d'espace individuel des installations de chauffage par le sol et à radiateurs régulation de groupe
• régulation à circuits multiples pour des installations à une ou deux conduites
• régulation d'espace individuel d'installations à une conduite en exécution chevauchée

Le servomoteur peut être fourni pour différents types de vannes et dimensions de raccords. Il est commandé par un régulateur (par ex. régulateur de température ambiante) et peut être utilisé comme régulation à 2 points ou pour la modulation de largeur d'impulsion.

La version DDC est livrable avec un régleur constant (0...10 V de tension de commande = 0...100 % de dilatation). Alors que la vanne est « fermée sans courant » dans les servomoteurs thermiques montés et à l'état hors tension dans les « DDC », elle est « ouverte sans courant » dans les servomoteurs. À l'aide d'un actionnement manuel, le servomoteur TS (fermé sans courant) ou le régleur peut être ouvert manuellement. Une fenêtre affiche la largeur de l'ouverture du servomoteur.

88 48 51 Ecrou-raccord M 30 x 1,5

Alimentation en courant 24 V~

Consommation de courant (max.) ~ 400 mA

Puissance consommée 2,5 W

230 V (TS 5, TSA 5) :

Alimentation en courant 230 V~ 50 Hz

Consommation de courant (max.) ~ 400 mA

Puissance consommée 2,5 W

DDC (TS 8) :

Alimentation en courant 24 V~

Consommation de courant (max.) ~ 250 mA

Puissance consommée 2,5 W

Tension de commande TS 8.11: 0... 10 V=

TS 8.12: 2...10 V=

Résistance d'entrée > 10 kΩ

pour tous les types :

Classe de protection IP 44, montage vertical

(voir aussi Position de)

montage)

Classe de protection II

Dilatation 4 mm

Dimensions des raccords M 30 x 1,5

de vannes livrables

Câble 2 x 0,5 mm

Poids 150g

Température de service -25...50°C

Température de stockage -25...70°C

Calcul impulsion voltage 2,5 kV

Température d'essai du test de

dureté de BRINELL 100°C

Intensité et tension nécessaires

électromagnétiques (CEM) 230 V, 0,1A

Montage

Le servomoteur thermique et l'écrou-raccord sont vissés ensemble sur la vanne ou le distributeur.

Veiller à ce que l'interrupteur à main (uniquement type TS) soit réglé sur la position service manuel.

Remarque:

La position de montage est verticale vers le haut ou horizontale. Le servomoteur ne doit pas être monté de sorte qu'il pende ! Serrer l'écrou-raccord uniquement à la main !

Raccordement électrique

Tous les types sont livrés avec câbles. Tenir compte de la tension nominale des appareils pour la connexion :

TS 5: 230 V~, 50 Hz

TS 6: 24 V\~

Tenir compte du brochage suivant pour le type TS 8/DDC_

Attention!

Seul un électricien confirmé peut installer l'appareil. Respecter les directives de sécurité en vigueur! L'actionneur thermique TS+ sert à commander des vannes uniquement dans des pièces sèches et fermées, dans un milieu ambiant normal. L'appareil est conforme à EN 60730.

Maniement

Le servomoteur thermique possède un interrupteur à main qui peut être commuté à l'aide d'un grand tournevis ou d'une pièce de monnaie par exemple (voir paragraphe « Montage »). Cet interrupteur permet de commuter deux états de service.

Service manuel : le servomoteur ouvre la vanne indépendamment des tensions appliquées.

Cette position facilite le montage et permet d'exploiter l'installation en cas de défaillance de l'appareil.

Service automatique : le servomoteur commande la vanne conformément aux tensions appliquées.

Cette position est nécessaire pour le service normal.

L'affichage de la course derrière le verre indicateur sur la face frontale du servomoteur indique la largeur d'ouverture de celui-ci. L'affichage de la course sert ainsi à surveiller le fonctionnement du servomoteur : si l'indicateur se déplace, 5 minutes après l'application de la tension d'alimentation, vers la position « ouvert », l'appareil fonctionne correctement. Si l'on coupe le servomoteur de la tension, l'indicateur de course doit afficher en quelques minutes la position « fermé ».

Position «fermé» L'affichage de course n'est visible que sur le bord inférieur : Le servomoteur maintient la vanne fermée

Position «ouvert» L'affichage de course remplit presque totalement le verre indicateur : Le servomoteur maintient la vanne ouverte.

Programme de livraison

Type	Tension de alimentation	Usage
TS 5.11	AC 230 V	férme sans courant
TS 6.11	AC 24 V	férme sans courant
TSA 5.11	AC 230 V	ouvert sans courant
TSA 6.11	AC 24 V	ouvert sans courant
TS 8.11/DDC	AC 24 V; DC 0...10 V	férme sans courant
TS 8.12/DDC	AC 24 V; DC 2...10 V	férme sans courant

Ces produits ne peuvent pas être traités comme des déchets ménagers. Veuillez faire recycler ces produits par une entreprise qui se charge du recyclage des déchets électroniques. Veuillez contacter les autorités locales pour avoir de plus amples informations concernant la liquidation des déchets.
