MODE D'EMPLOI MC 1 MARTIN

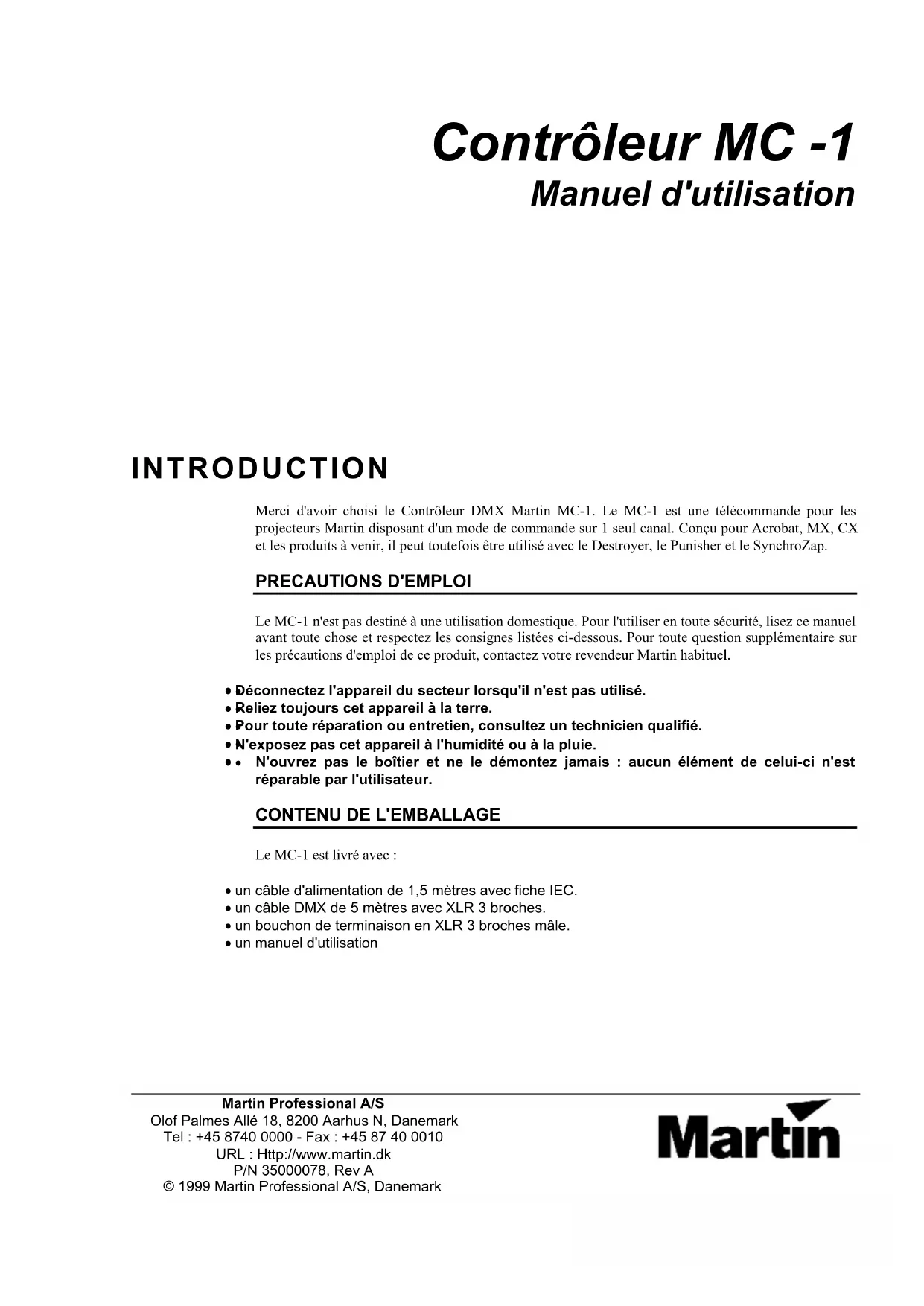

Martin Professional A/S Olof Palmes Allé 18, 8200 Aarhus N, Danemark Tel : [phone] - Fax : [phone] URL : Http://www.martin.dk P/N 35000078, Rev A © 1999 Martin Professional A/S, Danemark Contrôleur MC -1 Manuel d'utilisation INTRODUCTION Merci d'avoir choisi le Contrôleur DMX Martin MC-1. Le MC-1 est une télécommande pour les projecteurs Martin disposant d'un mode de commande sur 1 seul canal. Conçu pour Acrobat, MX, CX et les produits à venir, il peut toutefois être utilisé avec le Destroyer, le Punisher et le SynchroZap. PRECAUTIONS D'EMPLOI Le MC-1 n'est pas destiné à une utilisation domestique. Pour l'utiliser en toute sécurité, lisez ce manuel avant toute chose et respectez les consignes listées ci-dessous. Pour toute question supplémentaire sur les précautions d'emploi de ce produit, contactez votre revendeur Martin habituel.

!" Déconnectez l'appareil du secteur lorsqu'il n'est pas utilisé.

!" Reliez toujours cet appareil à la terre.

!" Pour toute réparation ou entretien, consultez un technicien qualifié.

!" N'exposez pas cet appareil à l'humidité ou à la pluie.

!" N'ouvrez pas le boîtier et ne le démontez jamais : aucun élément de celui-ci n'est réparable par l'utilisateur.

CONTENU DE L'EMBALLAGE

Le MC-1 est livré avec : !" un câble d'alimentation de 1,5 mètres avec fiche IEC. !" un câble DMX de 5 mètres avec XLR 3 broches. !" un bouchon de terminaison en XLR 3 broches mâle. !" un manuel d'utilisation2 MARTIN - Contrôleur DMX MC-1 - Manuel d'utilisation

Attention ! Cet appareil doit être correctement relié à la terre. Le câble secteur livré avec l'appareil doit être équipé d'une fiche secteur mâle avec mise à la terre conforme aux normes en vigueur. En cas de doute sur le type de fiche à utiliser, consultez un électricien qualifié. Montage d'une fiche sur le câble secteur Suivez les instructions du fabricant de la fiche secteur et reliez le fil Vert/Jaune à la broche de Terre, le fil Marron à la broche de Phase et le fil bleu à la broche de Neutre. Le tableau ci-dessous donne quelques repères d'identification des broches d'une fiche. Connexions Marquages possibles Fil Broche Typique US UK Marron Phase "L" Jaune ou Cuivre Rouge Bleu Neutre "N" Argent Noir Vert/Jaune Terre

Une connexion DMX fiable commence par l'utilisation d'un câble adapté. Le câble Audio ou Micro ne peut pas transmettre correctement le DMX sur de longues distances. Pour une connexion fiable, utilisez du câble conçu pour les liaisons RS-485. Un câble de ce type est fourni avec le MC-1; vous aurez besoin d'autres câbles de ce type pour travailler. Votre revendeur Martin peut vous en fournir en plusieurs longueurs. La sortie XLR du MC-1 est câblée selon la norme DMX : broche 1 au blindage, broche 2 au "point froid" (-) et broche 3 au "point chaud" (+). Connexion des câbles DMX

1. Connectez un câble DMX sur la sortie du contrôleur. Amenez ce câble jusqu'au

premier projecteur et branchez-le sur sa fiche d'entrée DMX.

2. Connectez la sortie DMX de ce projecteur à l'entrée DMX du projecteur le plus proche

et continuez ainsi de sortie en entrée. Vous pouvez connecter ainsi jusqu'à 32 appareils.

3. Terminez la ligne en insérant un bouchon DMX comme celui livré avec le contrôleur

dans la sortie du dernier appareil. Un "bouchon" est une fiche XLR mâle dans laquelle une résistance de 120 Ohms relie les broches 2 et 3. Configuration des appareils Le MC-1 envoie des signaux de commande sur le canal DMX 1. Pour répondre correctement aux ordres du contrôleur, chaque projecteur doit être configuré en mode canal DMX unique. Consultez la liste ci-dessous pour obtenir directement les affectations des DIP-Switch.

!" Le projecteur éteint, configurez les switches 1 et 11 sur ON, 2 à 10 sur OFF et 12 sur ON ou OFF selon les besoins.MARTIN - Contrôleur DMX MC-1 - Manuel d'utilisation

!" Le projecteur éteint, configurez les switches 1,9, 10 sur ON et 2 à 8 sur OFF. UTILISATION Contrôler des projecteurs avec le MC-1

1. Configurez les appareils comme décrit dans les sections précédentes.

2. Allumez le contrôleur et les projecteurs. Laissez-les s'initialiser.

3. Sortez du mode "Blackout", sélectionnez le mode "Fast Stand Alone" et réglez le

niveau général de la musique de façon à ce que tous les projecteurs répondent. Sélectionnez les autres fonctions en suivant les instructions de la section ci-dessous.

4. Eteignez et déconnectez le contrôleur et les projecteurs lorsqu'ils ne sont pas utilisés.

FONCTIONS DE CONTROLE

Les fonctions de contrôle décrites ici correspondent aux systèmes Acrobat, MX et CX. Les fonctions des Punisher, Destroyer et SynchroZap sont différentes : consultez le tableau ci-dessous. La fonction "Stand Alone" place les appareils en mode autonome : ils exécutent des programmes aléatoires à différentes vitesses synchronisés avec leur microphone incorporé. Le mode "Music Trigger" force les projecteurs à se synchroniser sur les impulsions captées par le MC-1. Le MC-1 reste dans ce mode tant qu'aucune autre fonction n'est activée. Le mode "Manual Trig" envoie une impulsion de synchronisation et peut être utilisé en conjonction avec les modes Stand Alone et Music Trigger. La touche Strobe active le mode Stroboscope tant qu'elle est maintenue enfoncée. Dès que la touche est relâchée, le projecteur revient au mode précédent. La touche Blackout arrête tous les projecteurs et fait un noir général. Appuyez une nouvelle fois sur cette touche pour revenir en utilisation normale. Touche Valeur DMX Fonction Blackout 5 Punisher, Destroyer et SynchroZap : Noir Strobe 21 Punisher, Destroyer et SynchroZap : Noir Slow Stand Alone 100 Punisher, Destroyer et SynchroZap : Autonome lent Med Stand Alone 125 Punisher, Destroyer et SynchroZap : Autonome vitesse moyenne Fast Stand Alone 160 Punisher, Destroyer et SynchroZap : Autonome rapide Random Stand Alone 100 Punisher, Destroyer : Autonome Aléatoire SynchroZap : Autonome rapide Music Trig 230/250 Punisher, Destroyer : Autonome Aléatoire SynchroZap : Autonome rapide Manual Trig 230/250 Punisher, Destroyer : Autonome Aléatoire SynchroZap : Autonome rapide Affectation des fonctions sur les Destroyer, Punisher et SynchroZap4 MARTIN - Contrôleur DMX MC-1 - Manuel d'utilisation PROBLEMES COURANTS Problème Cause probable Que faire ? LEDs éteintes Problème d'alimentation. Vérifiez la présence du secteur et le branchement des câbles d'alimentation. Le disjoncteur interne a sauté. Déconnectez le contrôleur quelques minutes pour ré-initialiser le disjoncteur interne. Consultez un technicien qualifié si le problème se produit régulièrement. Les projecteurs s'initialisent correctement mais certains répondent de manière erratique voire pas du tout au contrôleur Mauvais câble DMX. Vérifiez câbles et connecteurs. Corrigez les connexions en fonction. Remplacez les câbles et les connecteurs défectueux. Ligne DMX non connectée. Vérifiez votre ligne DMX et les connexions à chaque appareil et au contrôleur. Ligne DMX non terminée par un bouchon de 120 Ohms. Insérez un bouchon de terminaison dans le connecteur de sortie du dernier projecteur. Adressage incorrect des projecteurs. Vérifiez les adressages des DIP- switch. Les projecteurs répondent au Blackout ou au mode Manual Trig mais pas à la musique. Volume insuffisant. Placez les enceintes plus près des projecteurs ou augmentez le volume. Micro ou composant audio endommagé Faîtes réviser le projecteur si cela se produit en mode Stand Alone. Faîtes réviser le MC-1 si cela se produit en mode Music Trig CARACTERISTIQUES TECHNIQUES DIMENSIONS !" Longueur x Largeur x Hauteur..................................................142 x 113 x 75 mm (5.6 x 4.4 x 3.0 in) !" Masse............................................................................................................................... 1 Kg (2.2 lbs)
