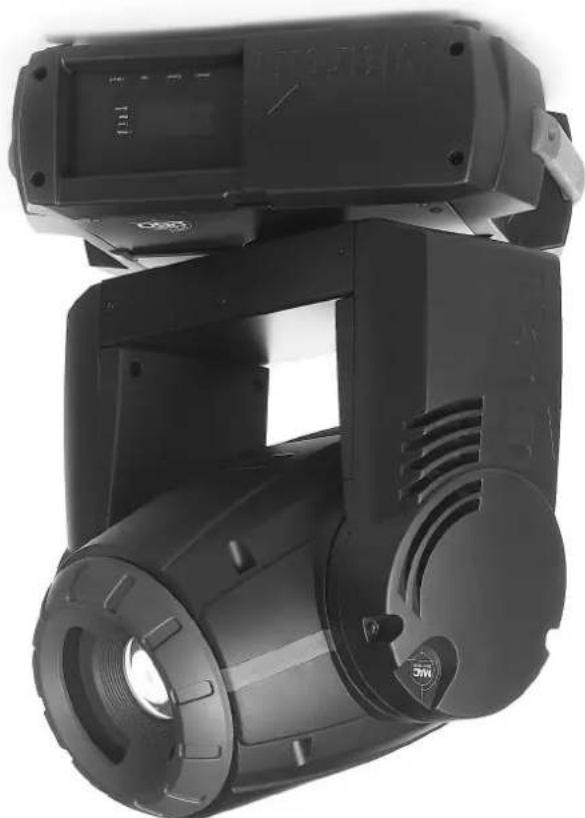

Type de produit	Projecteur lumineux professionnel
Marque	Martin
Modèle	MAC 250 Entour

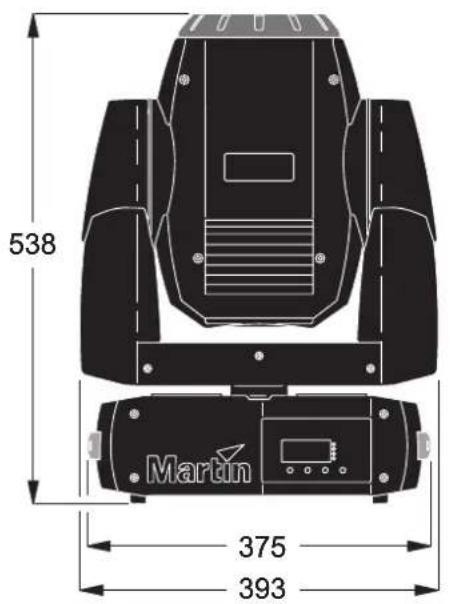

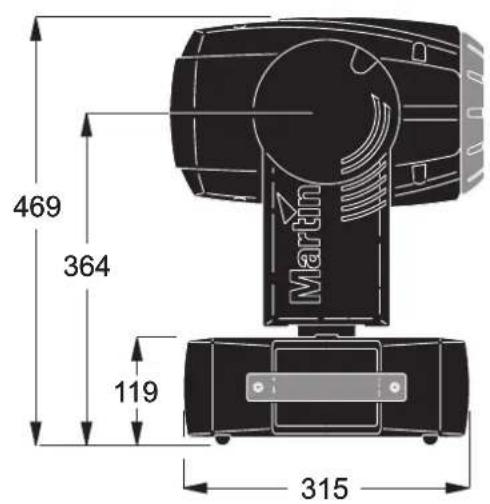

Dimensions (base)	375 x 315 mm
Dimensions (tête)	393 x 538 mm
Poids	22,4 kg
Alimentation	100-250 V, 50/60 Hz, 250 W
Lampe	Philips MSD 250/2 (2000 h, 9000 K) ou Osram HSD 250/78 (3000 h, 7800 K)
Filtres de couleur	12 filtres dichroïques interchangeables
Gobos rotatifs	7 gobos rotatifs et indexables
Gobos fixes (Entour)	10 gobos fixes
Prisme	Prisme tournant à 3 facettes (option : 5 ou 9 facettes)
Mise au point	Motorisée (infini à 2 m)
Gradateur / Stroboscope	Gradateur intégral, noir ultra-rapide, stroboscope variable et aléatoire

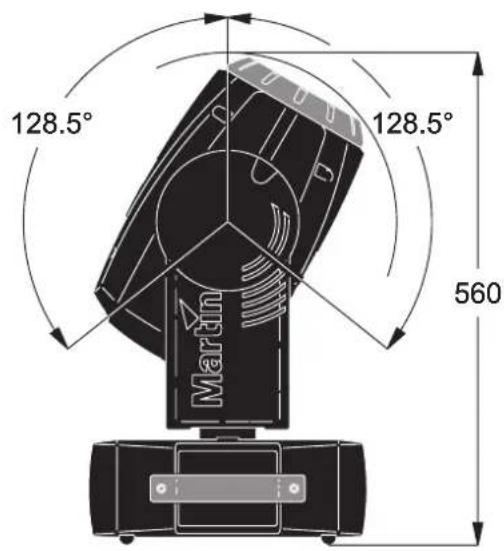

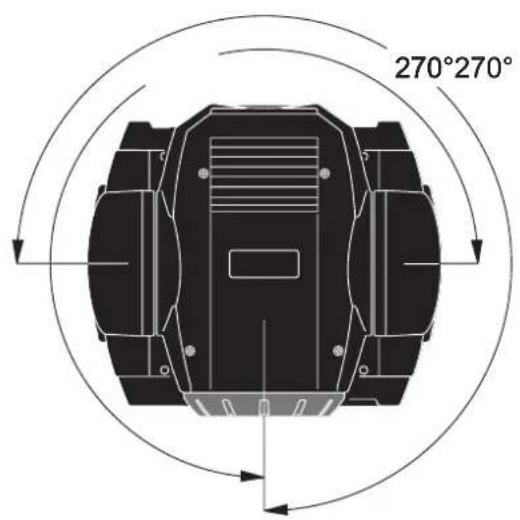

Mouvement	Pan 540°, Tilt 270° (16 bits)
Protocole DMX	DMX512, 15 canaux (mode 16 bits) ou 18 canaux (mode étendu)
Connectique	Entrée/sortie XLR 3 et 5 broches, verrouillables
Température ambiante max	40 °C
Température de surface max	120 °C
Distance minimale aux matériaux combustibles	0,1 m
Distance minimale aux surfaces éclairées	0,3 m
Entretien	Nettoyage optiques avec alcool isopropyle, lubrification silicone, changement lampe et fusibles
Mise à jour logicielle	Via liaison série (MP-2 ou LightJockey)
Accessoires fournis	Câble alimentation 3 m, câble télécommande XLR 5 m, embase Omega, manuel
Code de commande	P/N 90225710 (carton), P/N 90225700 (flightcase)

FOIRE AUX QUESTIONS - MAC 250 Entour MARTIN

Comment installer le MAC 250 Entour en toute sécurité ?

Assurez-vous que la structure supporte au moins 10 fois le poids des appareils. Fixez le projecteur à l'aide de l'embase Omega et de crochets adaptés, puis installez une élingue de sécurité. Respectez les distances minimales : 0,1 m des matériaux combustibles et 0,3 m des surfaces éclairées.

Quel type de lampe utiliser et comment la remplacer ?

Utilisez une lampe Philips MSD 250/2 ou Osram HSD 250/78. Pour remplacer, débranchez l'alimentation, laissez refroidir 15 minutes, retirez le capot lampe, changez la lampe sans toucher le verre, puis réinitialisez le compteur de lampe via le menu INFO.

Comment configurer l'adresse DMX du projecteur ?

Appuyez sur [Menu], naviguez jusqu'à AddR, sélectionnez une adresse entre 1 et 512 avec les touches Haut/Bas, validez avec [Entrée]. Évitez les adresses qui se chevauchent entre plusieurs projecteurs.

Que faire si le projecteur ne répond pas au contrôleur DMX ?

Vérifiez la qualité du signal via le menu DMXL (QUAL doit être proche de 100 %). Contrôlez les câbles, les terminaisons (bouchon 120 Ω), l'adressage et l'absence de boucles. Si un projecteur perturbe la ligne, isolez-le un par un.

Comment nettoyer les lentilles et filtres optiques ?

Laissez refroidir complètement. Utilisez de l'alcool isopropyle et un chiffon doux non pelucheux. Rincez à l'eau distillée avec un agent mouillant (ex: Photoflo) et séchez à l'air comprimé ou avec un chiffon propre.

Le projecteur affiche 'LERR', que signifie ce message ?

Le message 'LERR' indique un problème d'amorçage de la lampe. Vérifiez que la lampe est correctement installée et non défectueuse. Si le problème persiste, remplacez la lampe.

Comment changer un gobo rotatif ?

Débranchez l'alimentation et laissez refroidir 45 minutes. Retirez le capot supérieur de la tête. Tournez la roue pour accéder au gobo, retirez le porte-gobo et le ressort de détention, insérez le nouveau gobo en respectant l'orientation (face traitée vers la lampe pour les gobos verre).

Quels sont les modes DMX disponibles et comment les sélectionner ?

Deux modes : 16 bits (15 canaux) et 16 bits étendu (18 canaux). Pour changer, allez dans le menu PSET et choisissez 16BT ou 16EX. Le mode étendu offre un contrôle plus précis du gradateur, des couleurs et de la mise au point.

Comment lubrifier les pièces mobiles ?

Utilisez exclusivement du lubrifiant silicone Martin (P/N 37302003 ou 37302004). Appliquez une goutte sur les guides de mise au point et les roulements de porte-gobos si le mouvement devient difficile ou bruyant. Essuyez tout excès.

Quels fusibles utiliser et où se trouvent-ils ?

Fusible principal : 6,3 A/250 V temporisé dans l'embase secteur. Fusibles secondaires : F1 6,3 A/250 V et F2 2,0 A/250 V sur la carte mère (accès par le capot du bras gauche). Remplacez toujours par des fusibles identiques.

MODE D'EMPLOI MAC 250 Entour MARTIN

manuel d'utilisation

Caractéristiques 4

Précautions d'emploi pour le MAC 250 Krypton/Entour 4

CONFIGURATION. 6

Déballage 6

Alimentation 6

Installation. 7

Connexion du câble de télécommande 8

PANNEAU DE CONTROL 10

Navigation dans les menus. 10

Sélection du mode DMX. 10

Choix de l'adresse DMX 10

Optimisation des performances 10

Informations 11

Test et maintenance 12

CONTROLE EN DMX 512 14

Contrôle de la lampe. 14

Effects. 14

Contrôle de vitesse 15

CONFIGURATION OPTIQUE 16

Gobos rotatifs 16

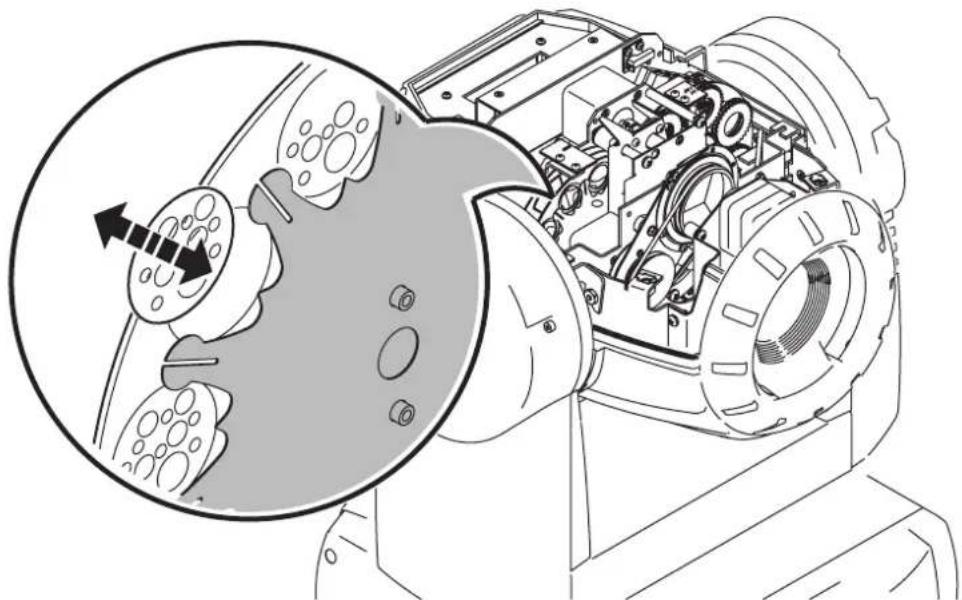

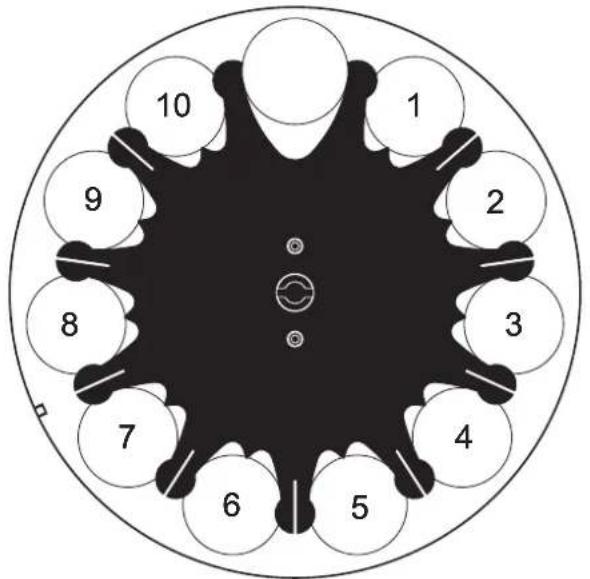

Gobos fixes (MAC 250 Entour uniquement) 19

Filtres de couleurs 20

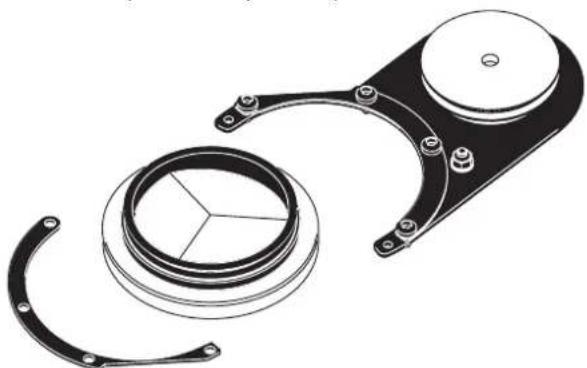

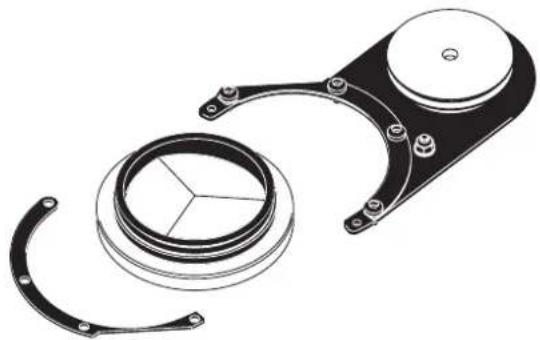

Prisme. 21

ENTRETIEN. 26

Changement de lampe 26

Nettoyage 27

Lubrification 28

Changement de fusible 28

Mise à jour du logiciel 29

PROTOCOLE DMX 30

Protocole DMX du MAC 250 Krypton 31

Protocole DMX du MAC 250 Entour. 34

MENUDONTROLE 37

MESSAGESD'ERREUR. 41

PROBLEMES COURANTS 42

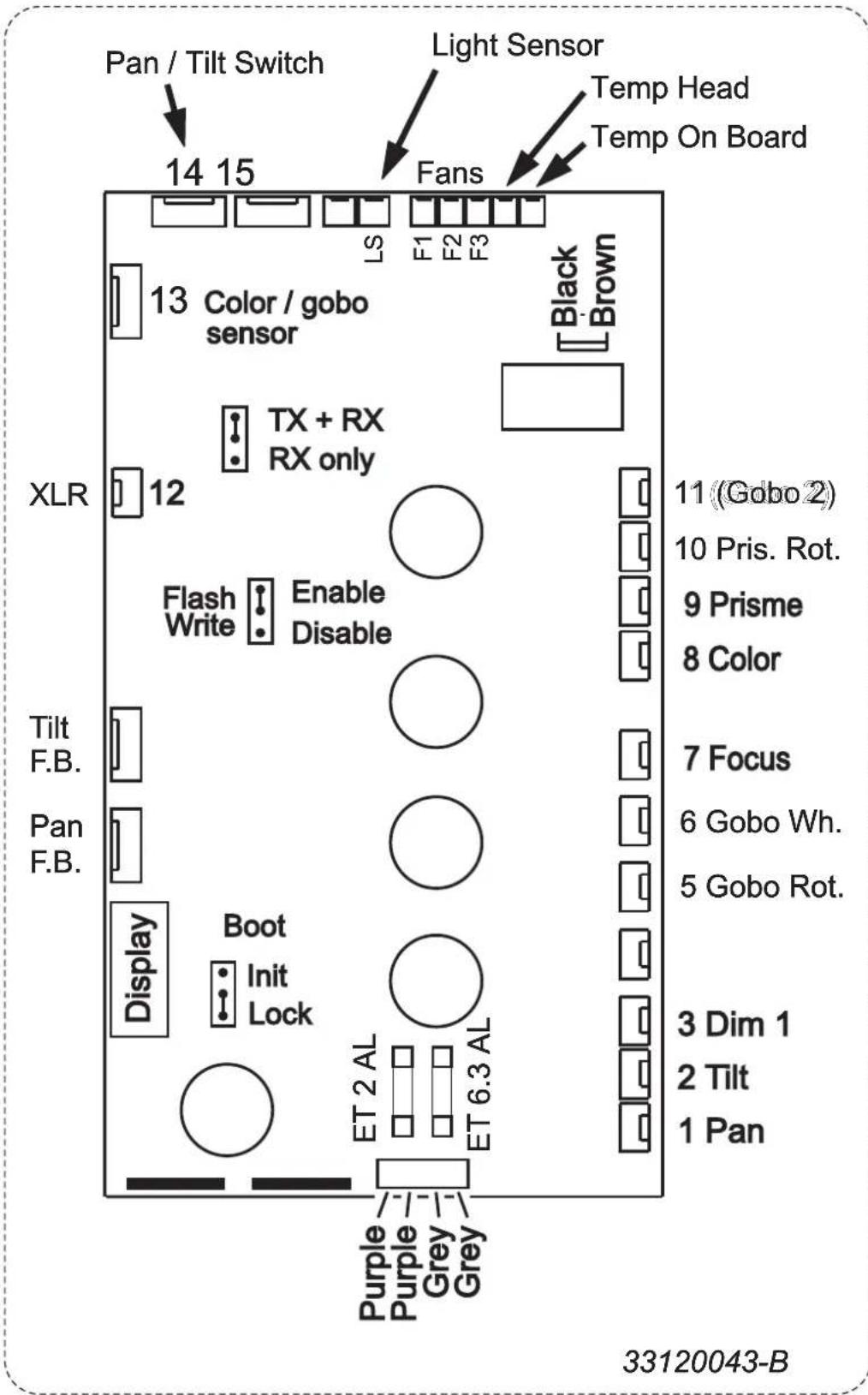

CONNEXIONS DE LA CARTE MERE 43

SPECIFICATIONS - MAC 250 KRYPTON/ENTOUR 44

Merci d'avoir choisi le MAC 250 Krypton/Entour de Martin.

Caracteristiques

Le projecteur dispose, entre autres, des caractéristiques suivantes :

• lampe à décharge à haut rendement, 250 Watts, 2000 heures
• 12 litres dichroiques interchangeables
• 7 gobos rotatifs et indexables interchangeables
• prisme tournant interchangeable à 3 facettes
• mise au net motorisée
• gradateur intégral
• noir ultra rapide et effet stroboscopique
• optiques traitées
• accès pour l'utilisateur aux mises à jour du logiciel système
• réglages du module d'alimentation par commutateur

Le MAC 250 Entour dispose également des fonctions supplémentaires suivantes :

10 gobos fixes - verrouillage de tilt - lentille optionnelle fermant le faisceau à

Pour les dernières mises à jour du logiciel, les documents techniques et toute autre information à propos de ce produit et de toutes les gammes Martin Professional, n'hésitez pas à vous connecter sur http://www.martin.dk.

Envoyez vos commentaires et suggestions concernant ce document par e-mail à [e-mail] ou par la poste à l'adresse ci-dessous :

Lisez attentivement les précautions d'emploi listées ci-après avant la mise en service du projecteur.

Précautions d'emploi pour le MAC 250 Krypton/Entour

Attention! Ce produit n'est pas destiné à un usage domestique. Il est réservé à un usage professionnel.

Ce produit présente des risques de blessures sévères voire mortelles par incendie, brûlure, électrocution, irradiation aux UV, explosion de lampe et chute. Lisez attentivement ce manuel avant de mettre le projecteur sous tension ou de l'instruire. Suivez attentivement les précautions listées ci-dessous et respectez toutes les mises en garde imprimées dans ce document comme sur l'appareil lui-même. Pour toute question sur l'utilisation du projecteur en toute sécurité, contactez votre revendeur Martin ou le service HotLine 24/24 au [phone].

Protection CONTRE les électrocutions

Attention! Déconnectez systématiquement l'alimentation avant d'intervenir sur la lampe.

• Déconnectez le projecteur du secteur avant de démonter ou d'intervenir sur une lampe, un fusible ou toute partie du projecteur ainsi que lorsqu'il n'est pas en fonction. Reliez systématiquement le projecteur à la terre.
• N'utilisez qu'une alimentation secteur normalisée répondant aux normes locales en vigueur. Elle doit être protégée contre les surintensités ainsi que par un disjoncteur différentiel.
• N'exposez pas le projecteur à la pluie ou à l'humidité.
• Référez tout opération d'entretien non décrite ici à un service technique qualifié.

Protection CONTRE les radiations UV et les explosions de LAMPE

N'utilisez jamais le projecteur s'il manque un capot ou une lentille ou si l'un d'entre eux est endommagé. - Avant de remplacer la lampe, laissez le projecteur refroidir au moins 15 minutes avant d'ouvrir le projecteur et d'intervenir sur la lampe elle-même. Protégez vos yeux avec des lunettes de sécurité et vos mains avec des gants. - Ne regardez pas directement dans le faisceau. Ne fixez jamais une lampe non protégée si elle est allumée. - Remplacez la lampe dès qu'elle donne des signes de faiblesse ou qu'elle grille. Ne dépassez jamais la durée de vie maximale conseillée.

Protection CONTRE les brulures et les risques d'incendie

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248° F). Laissez le projecteur refroidir au moins 4 minutes avant de le manipuler.

Une exposition prolongée devant une lampe non protégée peut provoquer des brûlures des yeux et de la peau.

• Ne tentez jamais d'outrepasser l'action des relais thermostatiques ou des fusibles. Remplacez toujours les fusibles défectueux par des fusibles strictement identiques de même type et de mêmes valeurs.
• Maintenez les matériaux combustibles (cartons, tissus, bois, papier) au moins à 1 m du projecteur.
• Maintenez les matériaux inflammables très loin de l'appareil.
• N'illuminez aucune surface à moins de 3 m de l'appareil.
• Maintenez un espace d'au moins 0,1 m pour ajuster des aérations et des ventilations.
• Ne placez jamais de filtres ou autres matériaux sur les lentilles.
• Ne modifiez pas le projecteur et n'installez aucune pièce qui ne vienne de Martin Professional.
• N'utilisez pas le projecteur si la température ambiantes (Ta) dépasse 40°C (104^)

Protection CONTRE les risques de CHUTES

• Ne soulevez pas ou ne transportez pas le projecteur sans assistance.
• Lors de l'accroche, vérifie que la structure supporte au moins 10 fois le poids de toutes les machines installées.
• Vérifiez que tous les capots et que le système d'accroche sont bien fixés. Utilisez un système d'accroche secondaire (comme une élingue de sécurité par exemple).
• Interdisez l'accès sous la zone de travail pendant l'accroche et la dépose.

Déballage

Le MAC 250 Krypton/Entour est livré avec :

Lampe MSD 250/2 (non installed) Cable d'alimentation de 3 metres, 3 fils avec fiche IEC - Manuel d'utilisation - Embase de fixation à loquets quart de tour - Cable de télécommande XLR 3 broches, 5 metres

Le matériel est soigneusement emballé pour protéger le projecteur. Utilisez toujours l'emballage d'origine ou un flight case sur mesure pour transporter le projecteur.

Lors de l'installation du MAC 250 Entour, il sera certainement plus facile de travailler une fois la tête verrouillée sur l'axe de tilt.

Alimentation

Attention! Pour vous protégerez des ELECTrocutions, le projecteur doit être relié à la terre. L'alimentation doit être protégée contre les surintensités et les défauts différentiels.

Important! Vérifiez que les réglages du module d'alimentation correspondent aux valeurs du secteur.

Le MAC 250 Krypton/Entour est configuré en usine pour une utilisation en 230V / 50Hz. Si votre distribution secteur est différente, le projecteur doit être reconfiguré pour les valeurs locales de tension et de fréquence. Utilisez toujours les réglages du module les plus proches du courant secteur.

CONFIGURATION DU MODULE D'ALIMENTATION Figure 1: Réglement de l'alimentation

1 Déconnectez le projecteur du secteur.

2 Retirez les 2 vis Philips du couvercle situé derrière le panneau de connectique. Retirez le couvercle. 3 Situez les commutateurs de réglage. 4 Déplacez le commutateur de tension sur la valeur la plus proche du courant secteur. Si les valeurs sectoriient tombent entre 2 régles, prenez le plus haut. Par exemple, si la tension locale est 220V, utilisez le réglage à 230V jusqu'à que 210V. 5 Déplacez le sélecteur de fréquence sur la valeur la plus proche de votre courant secteur : 50 ou 60 Hz. 6 Refermez le capot.

Installer une FICHE sur le cabled'alimentation

Le câble d'alimentation doit être équipé d'une fiche avec broche de terre aux normes en vigueur. Consultez un électricien qualifié si vous avez le moindre doute.

• En suivant les recommandations du fabricant de la fiche, reliez le fil Vert/Jaune à la terre, le fil marron à la phase et le fil bleu au neutre. Le tableau ci-dessous donne quelques repères BSDs

Tableau 1: Câblage de la fiche secteur

Fil Broche Marquage Couleur de vis
marron phase	"L" jaune	ou cuivre
bleu	neutre	"N"	argent
vert/jaune	terre	½	vert

Mise sous tension

Attention! Les câbles d'alimentation ne doivent pas être endommagés et doivent supporter l'ensemble des appareils connectés.

Important! Alimenter le projecteur via un gradateur peut sérieusement endommager les électroniques.

1 Vérifiez que le câble d'alimentation n'est pas endommagé et qu'il supporte l'ensemble des appareils connectés. 2.2 Branchez le câble secteur équipé d'une fiche dans l'embase secteur du projecteur puis au réseau électrique.

Position et orientation

Le MAC 250 Krypton/Entour peut être installé dans n'importe quelle orientation. Il peut être fixé directement sur une surface porteuse, accroché avec un collier traditionnel ou placé directement au sol.

Pour une utilisation en toute sécurité, installez le MAC 250 Krypton/Entour de manière à ce que :

• le projecteur soit au moins à 1 mètre de tout matériel combustible
• le projecteur soit protégé de la pluie et de l'humidité
• le panneau de contrôle et les ventilations soient entourés d'au moins 0,1 m d'espace libre
• le projecteur soit éloigné de tout produit inflatable

Accroche ou fixation du MAC 250 KRYPTON/ENTOUR

Attention! Interdisez l'accès sous la zone de travail avant toute manipulation.

Le MAC 250 Krypton/Entour peut être placé directement au sol ou accroché sur un pont dans n'importe quelle orientation. Le système de verrouillage Fast-Lock permet une fixation simple et rapide du crochet selon 4 positions.

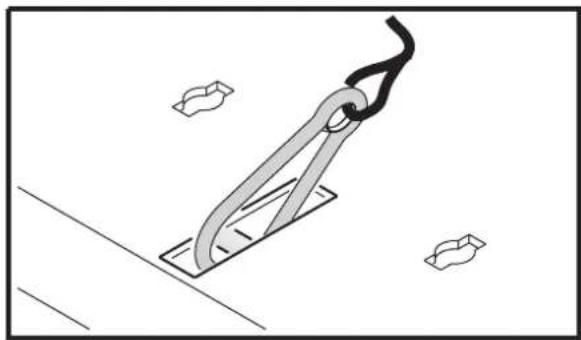

Le MAC 250 Krypton/Entour est livré avec une embase Omega sur laquelle un ou deux crochets peuvent être installés. Cette embase se fixe sous le socle du projecteur au moyen d'un loquet quart de tour tel qu'indiqué ci-dessous.

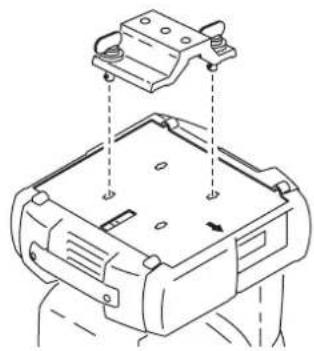

Figure 2: Fixation du crochet

Attention! Doublez l'accroche par une élingue de sécurité adaptée prise sur la base du projecteur. N'utilisez jamais les poignées comme fixation secondaire. Utilisez plusieurs élingues normalisées.

Les loquets quart de tour ne sont fixés que lorsqu'ils ont effectué un quart de tour complet dans le sens horaire.

1 Vérifiez que les crochets sont en bon état et qu'ils supportent au moins 10 fois le poids du projecteur. Fixez fermement les crochets sur l'embase Omega avec une vis M12 de grade 8.8 minimum - ou suivez les recommendations du fabricant de crochets - dans le perçage de 13 mm prévu à cet effet. 2 Alignez les loquets avec les perçages prévus dans l'embase équipée du crochet. Insérez les loquets et tournez-les d'un quart de tour pour les verrouiller. 3 Vérifiez que la structure supporte au moins 10 fois le poids de toutes les machines installées, y compris les cables, les crochets et tous les équipements auxiliaires. 4 En travaillant depuis une plateforme stable, fixez le projecteur. 5 Installez un cable de sécurité qui supporte au moins 10 fois le poids de l'appareil entre le projecteur et la structure. Fixez-le au point prévu à cet effet (voir ci-dessous). Le point de fixation est prévu pour un million rapide.

6 Verifiez qu'aucun matériel combustible ni aucune surface à éclairer n'est à moins de 1 m de l'appareil et qu'aucun matériel inflammable n'est à proximite.

Connexion du câble de télécommande

Le MAC 250 Krypton/Entour dispose d'embases XLR 3 et 5 broches à verrouillage en entrée et en sortie de signal, câblés pour une utilisation avec des systèmes compatibles DMX : broche 1 : blindage, broche 2 : point froid et broche 3 : point chaud

Important ! Ne connectez pas plus d'une embase de chaque type.

1. Connectez la sortie du contrôleur à l'entrée du projecteur le plus proche. 2. Connectez la sortie de ce projecteur à l'entrée du projecteur suivant et continuez ainsi jusqu'à ce que tous les projecteurs soient reliés. Si vous utilisez des projecteurs au standard DMX avec des appareils câblés selon l'ancien système Martin, utilisez un inverseur de signal. 3. Pour finir la ligne, inserez un bouchon de terminaison 120 Ohms XLR dans la sortie du dernier projecteur.

Conseils pour un câblage de qualité

• Utilisé du cable à paires blindées et torsadées adapté aux signaux RS-485 : le cable microphone standard ne peut pas transmettre correctement le signal DMX sur de longues distances. Pour les liaisons supérieures à 300, utilisez du cable de section 0,22mm² (24 AWG) d'impédance caractéristique comprise entre 80 et 150 ohms, à une ou plusieurs paires torsadées et blindées. Pour les liaisons de plus de 500m, utilisez du cable de section 0,34mm² (22 AWG) de mêmes caractéristiques. Utilisez un amplificateur si la ligne dépasse 500m.
• N'utilisez jamais de raccords en "Y" pour diviser le signal. Pour diviser la ligne proprement, utilisez un splitter opto-isolé comme le Splitter/Amplificateur 4 canaux opto-isolés de Martin.
• Ne surchargez pas la ligne. 32 appareils au maximum peuvent être interconnectés sur une même ligne.
• Terminez chaque branche de la ligne par un bouchon dans l'embase de sortie du dernier appareil. Un bouchon de terminaison est simplement une fiche XLR mâle dans laquelle une résistance de 120 Ohms, 0,25 Watts reliée les broches 2 et 3. Il absorbe le signal en fin de ligne pour éviter tout phénomène de rebond causant des interférences. Si vous utilisez un splitter, terminez chaque ligne par un bouchon.

Panneau de controlle

Le panneau de contrôle donne accès aux réglages d'adresse et de personnalité, au contrôle du signal entrant et aux routines de test et d'entretien. Ces réglages peuvent également être modifiés à distance avec le boîtier de téléchargement MP-2.

Voir également le détail des menus de contrôle en page 37.

Navigation dans les menus

L'adresse DMX et les messages d'erreur éventuels sont affichés après l'initialisation de la machine. Pour entrer dans les menus, appuyez sur [Menu]. Utilisez les touches [Haut] et [Bas] pour naviguer dans les options. Pour accéder à un sous-menu ou activer une fonction, appuyez sur [Entrée]. Pour annuler un réglage et remonter d'un niveau dans l'arborescence, appuyez sur [Menu].

Sélection du mode DMX

Le système dispose de deux modes DMX : 16 bits et 16 bits étendus. Ce dernier utilise 17 canaux DMX, soit 3 de plus que le mode 16 bits standard (14 canaux). Le mode Étendu permet un contrôle plus précis du dimmer, des couleurs et du net. Le mode DMX est choisi avec le menu PSET (voir "Menu de contrôle" en page 30).

Choix du mode DMX

1 Allumez le MAC 250 Krypton/Entour. Appuyez sur [menu] pour entrer dans les menus. 2 Naviguez jusqu'à PSET avec les touches [haut] et [bas]. Appuyez sur [entree]. 3 Choisissez 16BT pour le mode standard 16 bits ou 16EX pour le mode 16 bits étendu. Appuyez sur [entree]. 4 Appuyez sur [menu] pour revenir au menu principal.

Choix de l'adresse DMX

Pour contrôler individuellement chaque projecteur, ils doivent être assignés à des adresses différentes qui ne se chevauchent pas. Deux MAC 250 Krypton/Entour peuvent partager la même adresse : ils répondront alors de manière strictement identique et vous ne pourrez pas les contrôler individuellement.

Réglage de l'adresse

1 Allumez le MAC 250 Krypton/Entour. Appuyez sur [menu] pour entrer dans le menu principal. 2 Choisissez AddR avec les touches [haut] et [bas]. Appuyez sur [entree]. 3 Choisissez une adresse entre 1 et 500 avec les touches [haut] et [bas]. Validatez avec [entree]. Appuyez sur [menu] pour revenir au menu principal.

Mouvement

Le MAC 250 Krypton/Entour fournit 3 menus pour l'optimisation des performances de mouvement.

• PATI, menu d'inversion des canaux de pan et tilt. Les canaux peuvent être intervertis (SWAP>ON), ou leur sens peut être inversé sur l'axe de pan (PINV>ON) ou sur l'axe de tilt (TINV>ON). Ces options peuvent être utiles dans les cas où vous souhaitez que certaines machines se comportent en symétrie par rapport à d'autres tout en partageant les mêmes adresses DMX ou bien lorsque des projecteurs ne sont pas orientés comme ils ont été programmés.
• PTSP, vitesse de pan et de tilt. Trois réglages : FAST, NORM et SLOW. NORM est préférable pour la plupart des applications. FAST donne des performances de vitesse.
• SCUT, options de raccourcis, situées dans le menu PERS (personalité), déterminent si les roues de couleurs et de gobos passent ou pas par la position Open lors des changements de position. Activée (SCUT = ON), cette option autorise les roues à prendre un raccourci, quitter à passer par la position 'blanc' si nécessaire pour aller au plus vite à la position programmée. Désactivée (SCUT = OFF), elle oblige les roues à éviter systématiquement le passage par la position 'Blanc'.

Afficheur

Le menu PERS>DISP détermine si l'afficheur doit rester allumé ou pas. Choisissez ON pour le laisser allumé en permanence ou OFF pour qu'il s'éteigne deux minutes après la dernière utilisation du panneau de contrôle.

Pour inverser le sens de l'afficheur, appuyez simultanément sur [haut] et [bas].

Le réglage d'intensité (PERS > dINT) contrôle la luminosité de l'afficheur. L'option AUTO gère l'intensité en fonction d'un capteur de lumière intégré. Le réglage manuel de 10 à 100 permet de fixer la luminosité du panneau.

Amorçage et coupure de LAMPE

Deux réglages permettent de configurer la gestion de la lampe : amorçage automatique (PERS>ALON) et coupure à distance (PERS>DLof).

Il y a 3 options pour l'amorçage automatique ALON: ON, OFF, et DMX. Sur OFF, la lampe reste éteinte tant qu'une commande d'amorçage n'est pas parvenue par le lien sériel. Sur ON, la lampe s'amorce automatiquement à la mise sous tension de l'appareil. Sur DMX, la lampe s'amorce automatiquement dès la réception du signal DMX et se coupe automatiquement 15 minutes après la perte de signal. Lorsque ALON est sur ON ou DMX, l'amorçage de la lampe est retardé d'une durée calculée en fonction de l'adresse DMX pour éviter que toutes les lampes s'amorcent simultanément.

Le menu DMX Lamp-Off gère la coupure de la lampe. Sur ON, la lampe peut être coupée via le signal DMX en envoyant une commande Lamp Off (entre 248 et 255) sur le canal 1 pendant 5 secondes. Sur OFF, la coupure de lampe à distance ne peut se faire que dans certaines conditions (voir protocole DMX).

Initialisation

Le projecteur peut être initialisé via le DMX si l'option PERS > dRES est réglée sur 5 SEC. Si l'option est sur OFF, cette commande ne peut être activée que dans certaines conditions (voir protocole DMX).

Réglages par défaut

Vous pouvez rétablir les réglages d'usine avec l'option DFS > FACT > LOAD.

HEURES de service

Vous pouvez afficher le nombre total d'heures de service depuis la sortie d'usine (INFO>TIME>HRS>TOTL), et le nombre d'heures de service depuis la dernière mise à zéro de ce compteur (INFO>TIME>HRS>RSET). Cette option permet notamment de suivre plus précisément les périodes de maintenance. Appuyez sur [haut] pendant 5 secondes pour remettre le compteur à zéro.

USURE de la LAMPE

La durée totale de service avec lampe allumée est affichée avec INFO>TIME>L HR>TOTL, et le nombre d'heures d'usure depuis la dernière remise à zéro du compteur avec INFO>TIME>L

HR>RSET. Initialisez ce compteur à chaque changement de lampe. Appuyez pour cela sur [haut] pendant 5 secondes.

Amorçages de LAMPE

Le nombre total d'amorçages de la lampe est disponible avec INFO>TIME>LST>TOTL, et le nombre d'amorçages depuis la dernière initialisation du compteur avec INFO>TIME>LST>RSET. Initialisez ce compteur à chaque changement de lampe. Appuyez pour cela sur [haut] pendant 5 secondes.

INFO>VER donne la version du logiciel installé. Cette information est également affichée à la mise sous tension.

Testeur DMX

Le menu DMX log (DMXL) fournit d'importantes informations pour le dépannage.

RATE donne le taux de rafraîchissement du signal DMX en trames par seconde. Les valeurs inférieures à 10 ou supérieures à 44 peuvent provoquer des résultats erratiques, en particulier avec le mode suiveur.

QUAL indique la qualité du signal DMX sous forme de pourcentage de trames reçues complètes. Les valeurs très inférieures à 100 indiquent des interférences, des connexions de mauvaise qualité ou toute autre forme de problème inhérent à la qualité de la liaison DMX.

STCO donne le code d'en-tête du signal DMX. Les trames dont l'en-tête est différente de 0 peuvent causer des pertes de performance.

Le reste des options du menu DMXL donne les valeurs DMX reçues pour chacun des 13 canaux de contrôle, de SHUT (shutter, canal 1) à EFSP (vitesse des effets, canal 13). Si le projecteur ne répond pas correctement, examinez les valeurs reçues pour localiser le problème (projecteur ou console).

Controle MANUEL

Le menu de contrôle manuel (MAN) fournit des commandes d'amorçage et d'extinction de lampe (LON et LoFF) ainsi que d'initialisation (RST). Il permet également de prendre en main tous les effets de la machine.

TEST des EFFETS

La séquence de test (TSEQ>RUN) en revue tous les effets et permet de faire un test rapide de performance. Note: cette séquence ne demarre pas automatiquement la lampe. Amorcez-la avec le menu MAN>LON et eteignez-la avec MAN>LoFF. Appuyez sur [menu] pour interrompre le test.

Boucles d'asservissement

Des capteurs magnétiques suivent en permanence la position de la roue de couleur, de la roue de gobo ainsi que la position des gobos indexés. S'ils détectent une erreur, le shutter se ferme pendant la réinitialisation de l'effet. Pour éviter cette fonction, règlez UTIL > EFFb sur OFF.

Réglages mécaniques

Le menu UTIL>Adj fournit des commandes de positionnement des effets pour les réglages

Etalonnage des EFFETS

Avec le menu d'étalonnage (UTIL > CAL), vous pouvez effectuer un réglage fin de la position des effets pour compenser leurs différences d'alignement entre les machines.

La commande de remise à zéro (UTIL > dFOF) efface tous les étalonnages enregistrés.

TEST de la CARTE mère

UTIL>PCBT effectue un test de la carte mère. Réservé aux services techniques qualifiés.

Telechargement

Le mode Upload UTIL>UPLd prépare le projecteur à la mise à jour de son logiciel. Cette commande n'est pas systématiquement nécessaire puisque la procédure de mise à jour est initiée par le boîtier de téléchargement lui-même.

Contrôle en DMX 512

Le MAC 250 Krypton/Entour est compatible avec n'importe quel contrôle au standard DMX512 USITT. Le protocole complet est détaillé dans la section "Protocole DMX" en page 30.

Le projecteur dispose de 2 modes DMX : 16 bits et 16 bits étendus. Le mode Étendu requiert 17 canaux DMX, soit 3 de plus que le mode standard sur 14 canaux. Le mode étendu permet un contrôle plus précis du gradateur, des couleurs et de la mise au net. Les autres fonctions restent identiques. Consultez la section "Protocole DMX" en page 25. Cette section décrit brièvement les effets contrôlables. Le mode DMX est choisi avec le menu PSET du panneau de contrôle ("Menu de contrôle" en page 37).

Contrôle de la lampe

A moins que la fonction d'amorçage automatique ne soit activée, la lampe reste éteinte tant que le projecteur n'a pas reçu une commande Lamp-On du contrôleur.

Note: l'amorçage d'une lampe à décharge peut provoquer un pic de courant largement supérieur à sa consommation nominale. Amorcer plusieurs lampes simultanément peut provoquer une chute de tension significative pouvant empêcher leur amorçage ou appeler suffisamment de courant pour déclencher les coupe-circuits. Pour amorcer plusieurs machines, programmez une série qui amorce les lampes une par une à 5 secondes d'intervalle.

La lampe peut être coupée depuis le contrôleur en envoyant une commande Lamp-Off avec le canal 1 pendant 5 secondes. La lampe ne peut pas être réarmorcée pendant les 8 minutes suivant la coupure. Cette fonction peut être désactivée avec le menu de personnalisation (PERS/dLOF).

Initialisation (RESET)

Si un effet perd sa position et refuse d'aller à la position programmée, le projecteur peut être remis à zéro depuis le contrôleur en envoyant une commande 'Reset' avec le canal 1 pendant 5 secondes. Notez que l'initialisation à distance peut être désactivée depuis le menu de personnalité (PERS/dRES).

Le gradateur-shutter mécanique fournit une gradation de haute résolution ainsi que des noirs et plein-feu instantanés, un effet stroboscopique variable ou aléatoire et des effets de pulsations aléatoires dans lesquels le gradateur s'ouvre sec et se ferme lentement et vice-versa. Shutter, stroboscope et pulsations sont contrôlés avec le canal 1. L'intensité est contrôlée avec le canal 2. En mode 16 Bits Etendu, le canal 3 est un réglage fin de l'intensité.

La roue de couleur peut défiler en continu - ce qui permet les demi-couleurs - ou par incrément. Elle peut être mise en rotation continue dans les deux directions à vitesse réglable ou en défilement aléatoirement. Le mode 16 bits Étendu permet un réglage plus fin des couleurs (choisies par le canal 4) avec le canal 5.

Choix et rotation des GOBOS

Le MAC 250 Krypton/Entour dispose de 7 gobos indexables et tournants plus une position ouverte. Les gobos sont indexables (positionnés à un angle défini) et tournants à vitesse variable. Ils peuvent également être mis en oscillation (Shake) et en rotation simultanément. Le gobo et son mouvement sont choisis avec le canal 4 (canal 6 en mode 16 bits étendu). L'angle d'indexation ou la vitesse de rotation sont choisis avec le canal 5 (canal 7 en mode 16 bits étendus). Le réglage fin de l'indexation ou de la vitesse de rotation est disponible sur le canal 6 (canal 8 en mode étendu).

La roue de gobo peut également être mise en rotation continue dans les deux sens à vitesse réglable.

Mise au NET

Le faisceau peut être mis au net depuis 2m environ jusqu'à l'infini avec le canal 7. Le mode Etendu propose un réglage sur 16 bits avec les canaux 9 et 10.

PRISME tournant

Le prisme est contrôlé avec le canal 8 (canal 10 en mode 16bits étendu). Il peut être inséré et retiré du faisceau et mis en rotation dans les deux sens à vitesse variable.

Pan et Tilt sont contrôlés avec les canaux 9 et 12 (canaux 12 à 15 en mode 16 bits étendu). Le premier canal de chaque paramètre contrôle la position sur 8 bits (Octet de poids fort ou MSB), l'autre permet un réglage plus fin (Octet de poids faible ou LSB). En d'autres termes, le deuxième canal affine la position choisie avec le premier.

Contrôle de vitesse

Les canaux de contrôle de vitesse sont :

13 & 14 en mode 16 bits sur le MAC 250 Krypton 16 & 17 en mode 16-bit Étendu sur le MAC 250 Krypton 14 & 15 en mode 16-bit sur le MAC 250 Entour 17 & 18 en mode 16-bit Étendu sur le MAC 250 Entour

Mode suiveur

Le mode suivre est activé pour la position et les effets en réglant les canaux de vitesse à 0.

En mode suiveur, la vitesse du mouvement de l'effet est déterminée par le temps de transfert programme dans les mémoires de la console. Celle-ci divise le déplacement à effectuer en petites courses en fonction du temps programme. Le projecteur 'suit' les ordres de la console et lisse ces petits déplacements avec un algorithme de filtrage numérique.

Mode vectoriel

Au contraire du précédent, en mode vectoriel, la vitesse des mouvements est déterminée par les réglages des canaux de vitesse. Cette fonction permet de contrôler la vitesse sur des consoles ne disposant pas de temps de transfert. Le mode vectoriel permet également des mouvements plus lissés, notamment à basse vitesse et avec les consoles dont le signal est lent ou manque de stabilité.

En mode vectoriel, les temps de transfert doivent être réglés à 0.

NOIR - Blackout

La commande "blackout while moving" est activée avec les canaux de vitesse. Dans ce mode particulier, le shutter se ferme lorsqu'un effet change pour rendre la transition invisible. Le shutter se réouvre à la fin du mouvement.

Modification des personnalités

Les canaux ci-dessous proposent des valeurs qui annulent le réglage de vitesse des personnalités (PTSP dans le panneau de contrôle).

• 13 en mode 16 bits ou 16 en mode 16 bits Etendu sur le MAC 250 Krypton 14 en mode 16 bits ou 17 en mode 16 bits Etendu sur le MAC 250 Entour

Les canaux ci-dessous proposent des valeurs qui annulent les options de raccourci (SCUT dans le panneau de contrôle).

14 en mode 16 bits ou 17 en mode 16 bits Etendu sur le MAC 250 Krypton 15 en mode 16 bits ou 18 en mode 16 bits Etendu sur le MAC 250 Entour

Consultez le protocole DMX pour plus de détails.

Orientation des GOBOS

La Figure 3 donne les orientations correctes des différents types de gobos. En cas de doute, installez les gobos avec la face la plus réfléchissante vers la lampe.

Face non traitée vers le nez Face traitée vers la lampe

Gobos en verre traité

Lorsqu'un objet est en contact avec la face traitée, il n'y a pas d'espace entre l'objet et sa réflexion. La deuxième face du gobo n'est pas visible au travers du gobo lui-même.

Lorsqu'un objet est en contact avec la face non traitée, on aperçoit un espace entre l'objet et sa réflexion. La deuxième face du gobo est visible au travers de l'épaisseur du gobo.

Gobos textures

Face lisse vers la lampe

Face réfléchissante vers la lampe

Gobos métal

Image inversée vers la lampe

Gobos images/texte

Face texturée vers le nez

Face sombre vers le nez Image à l'envers vers le nez

Figure 3: Orientation typique des gobos

GOBOS sur MESURE

Pour des performances optimales, les gobos en verre sur mesure pour le MAC 250 Krypton/Entour doivent être fabriqués avec le texte ou le logo à diffuser inversé sur la face traitée. Les dimensions et types de gobos compatibles sont listés en section "Gobos" en page 44.

Gobos rotatifs

Le MAC 250 Krypton/Entour accepte jusqu'à 8 gobos métal ou verre d'un diamètre extérieur de 22,5 mm pour une taille d'image maximale de 17 mm.

Le MAC 250 Krypton/Entour est fourni avec les 7 gobos ci-dessous :

Figure 3: Roue de gobos tournant MAC 250 Krypton/Entour

Tableau 2: Gobos standards

1 Eclipse
2 Fat bar
3	Fan
4 Happy Yins
5 Twisted triangle
6 Splash
7 Aflobet

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248° F). Déconnectez le projecteur du secteur et laissez-le refroidir pendant 45 minutes au moins avant de le manipuler.

Ne retirez pas les couvercles tant que le projecteur est sous tension pour éviter toute exposition aux composants sous tension ou brûlants et à la lampe soumise à haute pression.

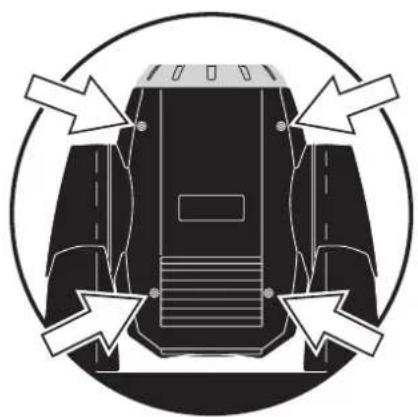

1 Déconnectez le projecteur du secteur et laissez-le refroidir. 2 Retirez le capot supérieur de la tête du projecteur en débloquant avec un tournevis plat les 4 loquets qui le ferment. Les deux capots semblent identiques : pour repérer le capot du haut, placez le texte de mise en garde du capot de lampe dans le sens de lecture comme indiqué ci-dessous :

3 Tournez la roue de gobo pour accéder à la position voulue.

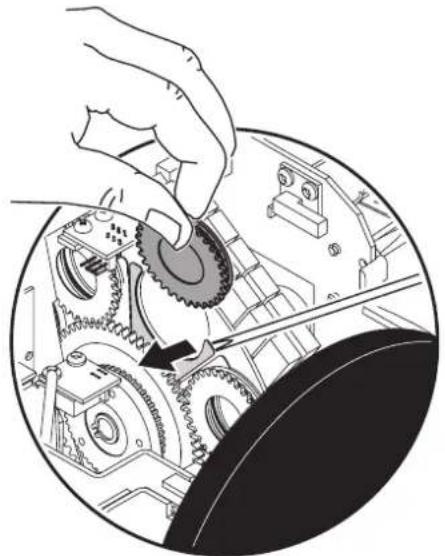

4 Retirez le porte-gobo de la roue.

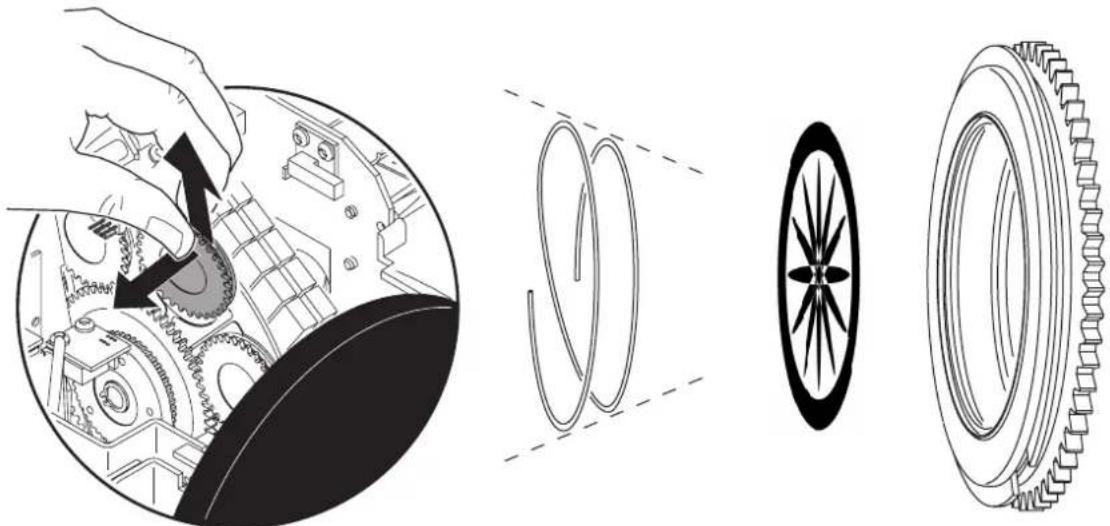

5 Compressez les extrémités du ressort de détention et retirez-le. Dégagez le gobo du porte-gobo en le poussant par l'arrière. 6 Orientez le nouveau gobo comme indiqué dans la section "Orientation des gobos" en page 16 et insérez-le dans son porte-gobo. Sécurisez le gobo avec le ressort de retention. 7 Insérez le porte-gobo sur la roue en vous aidant d'un petit tournevis plat pour écarter les lames de fixation.

8 Refermez les capots avant de remettre sous tension.

Gobos fixes (MAC 250 Entour uniqueness)

Le MAC 250 Entour fournit 10 gobos fixes (plus blanc) :

Tableau 3: Gobos fixes

Position Gobo
1 Oriental fire
2	W i g
3 Pear drops
4 Brush strokes
5 Lashes
6 Splash
7 Crazy
8 Dibs
9 Sharp breakup (large)
10 Zeds-a-leaping

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248° F). Déconnectez le projecteur du secteur et laissez-le refroidir pendant 45 minutes au moins avant de le manipuler.

Ne retirez pas les couvercles tant que le projecteur est sous tension pour éviter toute exposition aux composants sous tension ou brûlants et à la lampe soumise à haute pression.

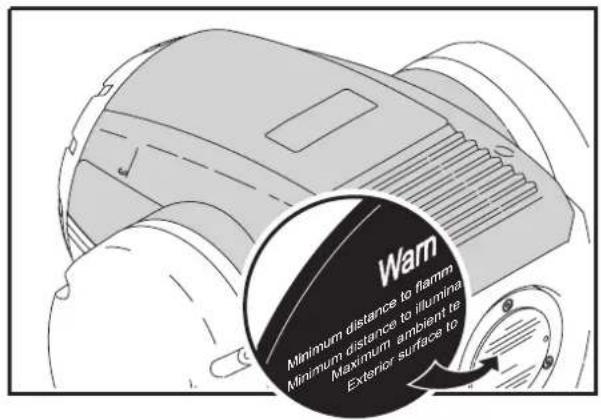

1 Déconnectez le projecteur du secteur et laissez-le refroidir. 2 Retirez le capot supérieur de la tête du projecteur en débloquant avec un tournevis plat les 4 loquets qui le ferment. Les deux capots semblent identiques : pour repérer le capot du haut, placez le texte de mise en garde du capot de lampe dans le sens de lecture comme indiqué ci-dessous :

3 Tournez la roue de gobo pour accéder à la position voulue.

4 Appuyez légèrement sur le gobo et glissez-le hors de son logement.

5 Insérez le gobo de remplacement dans son logement. Sécurisez le gobo avec les lames de détention. Aidez-vous d'un petit tournevis plat si nécessaire pour faciliter la mise en place du gobo.

6 Refermez les capots avant de remettre sous tension.

Filtres de couleurs

Le MAC 250 Krypton/Entour dispose de 12 litres dichroiques comme indiqué ci-dessous :

Figure 5: Roue de couleur MAC 250 Krypton/Entour

Position Color

1	CTC
2	Jaune 603
3	Bleu 104
4	Rose 312
5	Vert 206
6	Bleu 108
7	Rouge 301
8	Magenta 507
9	Bleu 101
10	Orange 306
11	Vert profond
12	Mauve 502

Changement des filtres de couleur

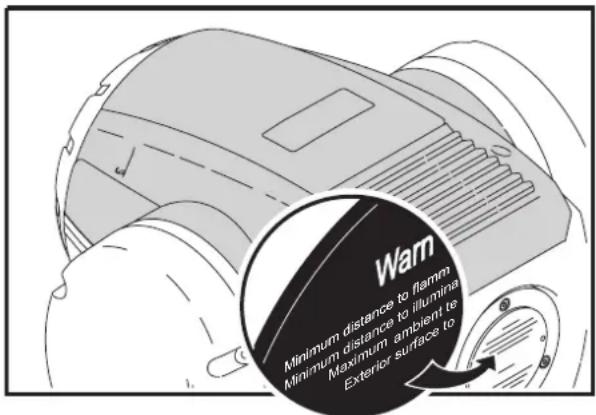

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248^). Déconnectez le projecteur du secteur et laissez-le refroidir pendant 45 minutes au moins avant de le manipuler.

Ne retirez pas les couvercles tant que le projecteur est sous tension pour éviter toute exposition aux composants sous tension ou brûlants et à la lampe soumise à haute pression.

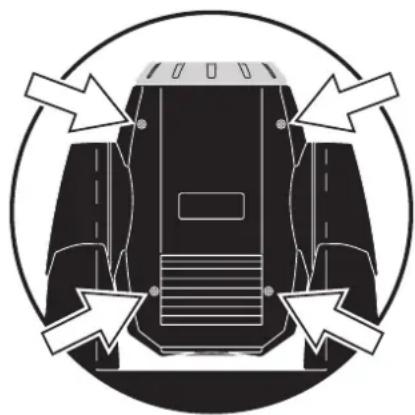

1 Déconnectez le projecteur du secteur et laissez-le refroidir. 2 Retirez le capot supérieur de la tête du projecteur en débloquant avec un tournevis plat les 4 loquets qui le ferment. Les deux capots semblent identiques : pour repérer le capot du haut, placez le texte de mise en garde du capot de lampe dans le sens de lecture comme indiqué ci-dessous :

3 Tournez la roue de couleur pour accéder au filtre de couleur désiré. Appuyez sur le filtre pour le libérer des ressorts et retirez-le en le maintenant par les bords. 4 Pour insérer un filtre, glissez-le sous le ressort de détention jusqu'à ce qu'il se cale en place. 5 Remontez le capot avant de remettre sous tension.

Figure 4: Changement des filtres

Prisme

Le prisme standard (3 facettes) peut être remplacé par un prisme optionnel (5 ou 9 facettes). Voyez la section "Accessoires optionnels" en page 45 pour les codes de commande.

• Remplacement du prisme sur le MAC 250 Entour ci-après ou bien
• Remplacement du prisme sur le MAC 250 Krypton en page 23.

Reemplacement du PRISME sur le MAC 250 ENTOUR

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248° F). Déconnectez le projecteur du secteur et laissez-le refroidir pendant 45 minutes au moins avant de le manipuler.

Ne retirez pas les couvercles tant que le projecteur est sous tension pour éviter toute exposition aux composants sous tension ou brûlants et à la lampe soumise à haute pression.

1 Déconnectez le projecteur du secteur et laissez-le refroidir.

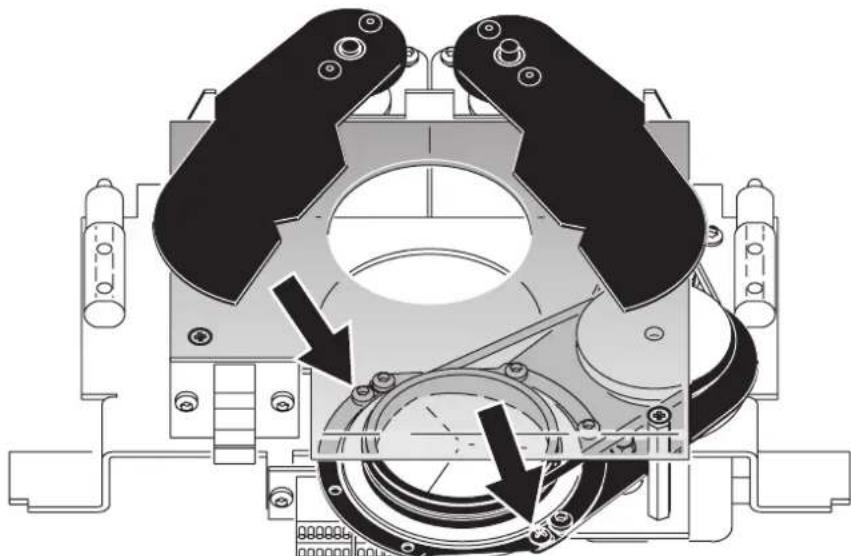

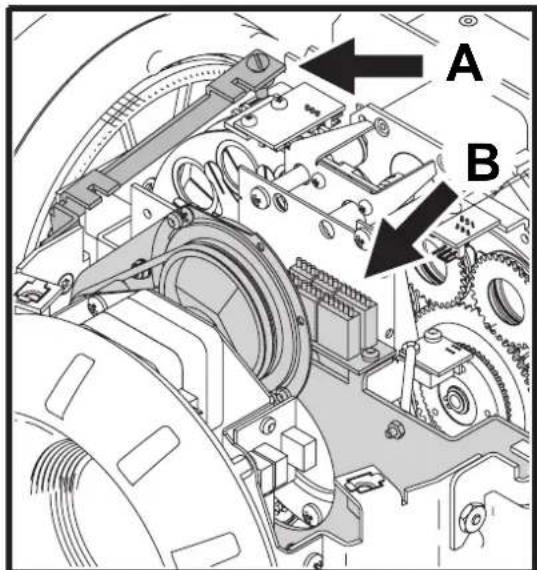

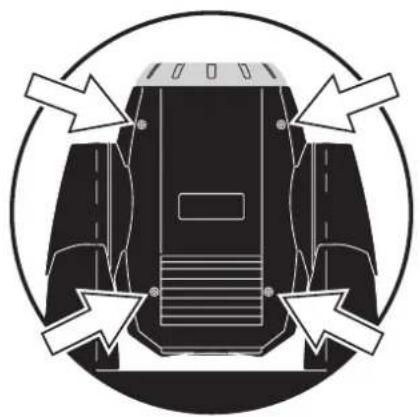

2 Retirez le capot supérieur de la tête du projecteur en débloquant avec un tournevis plat les 4 loquets qui le ferment. Les deux capots semblent identiques : pour repérer le capot du haut, placez le texte de mise en garde du capot de lampe dans le sens de lecture comme indiqué ci-dessous :

3 Avec un tournevis plat, retirez les deux vis de maintien (une seule (A) est illustrée ici) qui bloquent le module du prisme. Déconnectez les câbles (B) de la carte électronique du module.

Dégagez le module de la tête du projecteur.

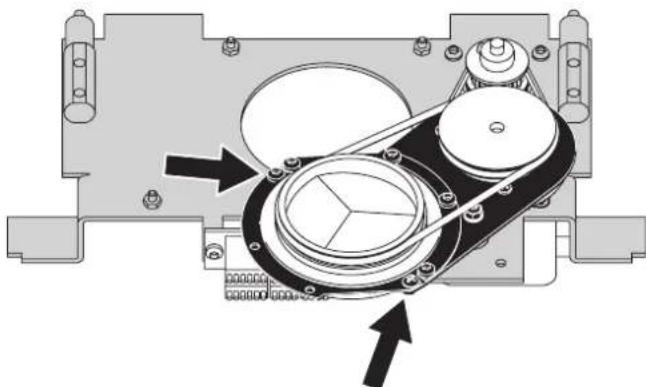

5 Avec un tournevis Philips, retirez le demi cerclage qui bloque le prisme en place (comme indiqué ci-dessous).

6 Retirez la courroie pour libérer le prisme et remplacez-le par un prisme tournant compatible (contactez votre revendeur pour une liste des prismes disponibles). 7 Replacez la courroie autour du prisme et revissez le demi cerclage en place. Le prisme doit tourner librement. 8 Insérez le module complet à sa place dans la tête du projecteur, rebranchez les cables en suivant leur numérotation et revissez les vis en place. 9 Remontez le couvercle avec un tournevis plat pour bloquer les loquets quart de tour. 10 Rebranchez le projecteur.

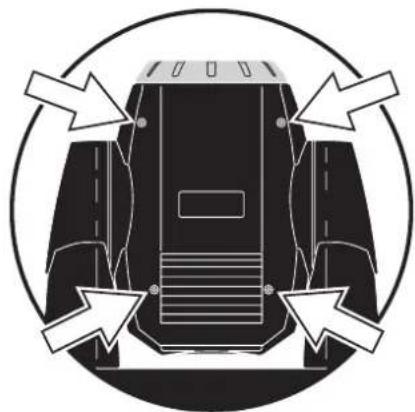

Reemplacement du PRISME sur le MAC 250 KRYPTO

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248° F). Déconnectez le projecteur du secteur et laissez-le refroidir pendant 45 minutes au moins avant de le manipuler.

Ne retirez pas les couvercles tant que le projecteur est sous tension pour éviter toute exposition aux composants sous tension ou brûlants et à la lampe soumise à haute pression.

1 Déconnectez le projecteur du secteur et laissez-le refroidir. 2 Retirez le capot supérieur de la tête du projecteur en débloquant avec un tournevis plat les 4 loquets qui le ferment. Les deux capots semblent identiques : pour repérer le capot du haut, placez le texte de mise en garde du capot de lampe dans le sens de lecture comme indiqué ci-dessous :

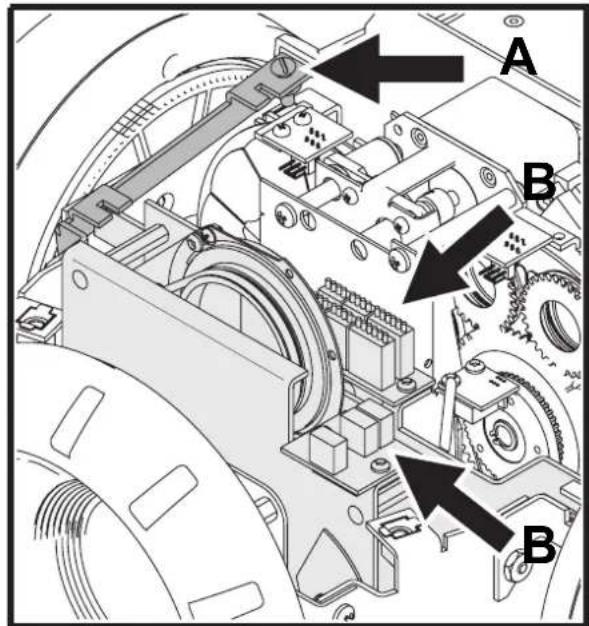

3 Avec un tournevis plat, retirez les deux vis de maintien (une seule (A) est illustrée ici) qui bloquent le module du prisme. Déconnectez les câbles (B) de la carte électronique du module.

Dégagez le module de la tête du projecteur.

5 Avec un tournevis Philips, retirez le demi-cerclage qui bloque le prisme en place (comme indiqué ci-dessous).

6 Retirez la courroie pour libérer le prisme et remplacez-le par un prisme tournant compatible (contactez votre revendeur pour une liste des prismes disponibles).

7 Replacez la courroie autour du prisme et revissez le demi-cerclage en place. Le prisme doit tourner librement. 8 Insérez le module complet à sa place dans la tête du projecteur, rebranchez les câbles en suivant leur numérotation et revissez les vis en place. 9 Remontez le couvercle avec un tournevis plat pour bloquer les loquets quart de tour. 10 Rebranchez le projecteur.

Entretien

Le MAC 250 Krypton/Entour requiert un entretien régulier pour maintenir ses performances à leur meilleur niveau. Des amas de poussière, de graissé et de dépôts de liquide à fumée dégradent les performances et peuvent provoquer des surchauffes et d'importants dommages qui ne sont pas couverts par la garantie. Le rythme des opérations d'entretien dépend de la fréquence d'utilisation de l'appareil. Vous pouvez soumettre la question à votre revendeur. Référez toute opération non décrite ici à un technicien qualifié.

Danger! Forte chaleur. Évitez tout contact avec les personnes et les matériaux. L'extérieur de l'appareil peut devenir très chaud - jusqu'à C (248^). Déconnectez le projecteur du secteur et laissez-le refroidir pendant 45 minutes au moins avant de le manipuler.

Ne retirez pas les couvercles tant que le projecteur est sous tension pour éviter toute exposition aux composants sous tension ou brûlants et à la lampe soumise à haute pression.

Changement de lampe

La durée de vie d'une lampe est variable. La durée moyenne est une valeur statistique basée sur les tests de longévité du fabricant. Pour allonger au maximum la durée de vie de la lampe, évitez les amortissements à répétition et laissez toujours la lampe allumée au moins 5 minutes avant de l'eteindre.

Pour réduire les risques d'explosion qui pourraient endommager le projecteur, ne dépassez jamais la durée de vie moyenne (2000 heures) de plus de 25%.

Changez la lampe si :

• elle a du mal à amorcer, si elle n'amorce plus ou dans tout autre cas de défaut, elle a dépassé la durée de vie préconisée. Voir Tableau 5.

LAMPES compatibles

Une lampe Philips MSD 250/2 est fournie avec le projecteur. Les lampes compatibles avec le MAC 250 Krypton/Entour sont listées ci-dessous. Installer toute autre lampe peut endommager le projecteur.

Tableau 5 : Comparaison des lampes compatibles

Lampe Durée de vie Temp. Coul.

Osram HSD 250/78 3000 h 7800 K

Philips MSD 250/2 2000 h 9000 K

GE CSD 250/2 2000 h 9000 K

Installer une LAMPE

Forte chaleur. Évitez tout contact avec les personnes et les matériaux. Les parties externes de l'appareil peuvent venir très chaudes - jusqu'à C (248^). Lors du remplacement de lampe, déconnectez l'alimentation et laissez le projecteur refroidir au moins 4 minutes avant d'intervenir. Utilisez des lunettes de sécurité pour protéger vos yeux.

Figure 5 : Installation de la lampe

1 Localisez le capot d'accès à la lampe situé à l'arrière de la tête et retirez les vis Philips. 2 Dégagez le support de lampe. 3 Si vous changez la lampe, retirez l'ancienne lampe de la douille. 4 Maintenez la nouvelle lampe par sa base céramique (ne touchez pas le verre), alignez les broches avec les trous et insérez la lampe fermement. Assurez-vous que les 4 petits ergots du culot reposent sur la douille. 5 Nettoyez la lampe avec la lingette imbibée fournie en particulier si vous l'avez touchée avec les doigts. Un linge propre et sans peluche imbibé d'alcool suffit. 6 Insérez la lampe dans le projecteur en évitant de dévissé les fils. 7 Alignez les trous des vis et revissez le tout. 8 Si vous changez la lampe, remettez à zéro le compteur de lampe et le compteur d'amorçages comme cela est décrit en page 11. 9 Amorcez la lampe (après l'initialisation du MAC 250) et régalez-la pour des performances optimales en tournant les 3 vis de réglage une par une jusqu'à ce que la partie la plus brillante du faisceau soit centrée. 10 Ajustez la position de la lampe si nécessaire en tournant les 3 vis de réglage au milieu de leur course avec une clé Allen de 3 mm.

Composants optiques

Procédez avec un maximum de précautions. La surface des filtres dichroiques est obtenue par traitement multicouches et la moindre rayure serait visible. Les résidus de produits nettoyant risquent de cuire sur certains composants et les dégrader.

1 Laissez les composants refroidir complètement. 2 Lavez les lentilles et les filtres avec de l'alcool isopropyle. Vous pouvez aussi utiliser du nettoyant pour vitre standard mais il ne doit en rester aucune trace. 3 Rincez à l'eau distillée. Vous pouvez mélanger à l'eau un peu d'agent humidifiant comme le Photoflo de Kodak pour éviter tout dépôt et toute rayure. 4 Séchez avec un tissu doux, propre et sans peluche ou avec de l'air comprimé.

Ventilation

Pour assurer un refroidissement correct, il est important que les ventilateurs soient propres. Nettoyez-les avec une brosse souple, un aspirateur ou de l'air comprimé.

Lubrification

Utilisé exclusivement du lubrifiant au silicone - Martin P/N 37302003 (500 ml) ou P/N 37302004 (200 ml, en flacon applicateur). Aucun autre lubrifiant n'est agréé. Après la lubrification, enlevez tout excès et coulures. Ne laissez pas de dépôt de lubrifiant sur les autres composants.

1 Vérifiez le système de mise au net et déposez une goutte de lubrifiant sur chaque guide métallique si le mouvement paraît difficile. 2 Lubrifiez chaque roulement de porte-gobo si la rotation paraît difficile, irrégulière à faible vitesse ou bruyante. Appliquez une goutte de lubrifiant à chaque roulement du côté lampe de la roue.

Fusible principal

Le fusible principal est intégré à l'embase secteur. N'installez jamais un fusible différent du modèle d'origine!

1 Déconnectez la fiche IEC de l'embase secteur. 2 Dégagez le portefusible et sortez le fusible fondu. 3 Remplacez-le par un fusible strictement identique en valeurs. Les valeurs du fusible sont données sur l'étiquette de série. 4 Fermez le porte-fusible et rebranchez le câble d'alimentation.

Fusibles secondaires

Deux fusibles secondaires pour les composants à très basse tension sont situés sur la carte mère. Si une ou plusieurs des LEDs vertes de la carte restent éteintes, il est certainement nécessaire de changer un de ces fusibles. Si les 3 LEDs sont allumées, l'alimentation fonctionne correctement.

Si le problème persiste, contactez un service technique agréé Martin.

1 Déconnectez le projecteur du secteur. 2 Démontez le capot du bras gauche (placez le texte du capot de lampe dans le sens de lecture pour identifier le bras gauche comme illustré ci-dessous) pour accéder à la carte mère.

3 Démontez soigneusement les fusibles situés au bas de la carte mère. Testez-les. (voir "Connexions de la carte mère" en page 43). Remplacez ceux défectueux par des fusibles strictement identiques en valeurs (voir page 44). 4 Remontez le capot du bras.

Mise à jour du logiciel

La dernière mise à jour du logiciel MAC 250 Krypton/Entour est disponible dans la rubrique Support du site web de Martin: www.martin.dk. Elle peut être installée par le lien série avec un système de téléchargement compatible tel que le système Martin MP-2 ou le contrôleur LightJockey équipé d'une carte 4064 DMX ISA. Note: certains systèmes de contrôle auxiliaires comme le MLD (Martin Lighting Director) ou le contrôleur Martin Matrix doivent être déconnectés lors de la mise à jour via la ligne DMX. Ces systèmes ne transmettent pas les codes de mise à jour car ce ne sont pas des signaux 100% compatibles DMX.

Procedure normale

Pour procéder à la mise à jour, connectez un système de téléchargement au projecteur comme un contrôleur standard et démarrez la méthode normale telle qu'elle est décrite dans le manuel du système de téléchargement. Il n'est pas nécessaire d'isoler les MAC 250 Krypton/Entour des autres machines.

Une fois le téléchargement terminé (et avant le redémarrage du système), le MAC 250 Krypton/Entour effectue un calcul de somme de contrôle pour tester la validité des données puis il s'initialise. Si les données sont correspues, l'afficheur signale une erreur de somme de contrôle (CSER). Quelques secondes après, l'afficheur indique UPLd : le projecteur est prêt pour une deuxième tentative de mise à jour.

Si le téléchargement est interrompu (par une coupure de courant par exemple), le projecteur doit être mis hors tension pendant 10 secondes au moins pour forcer le test de validité de mémoire. Reprenez la procédure à zéro dès que le message UPLd s'affiche à nouveau.

Procedure speciale: mode BOOT

Si la procédure normale échoue ou si les notes de mise à jour le spécifient, il faut effectuer une mise à jour en mode Boot (Boot Sector Update) comme indiqué ci-dessous :

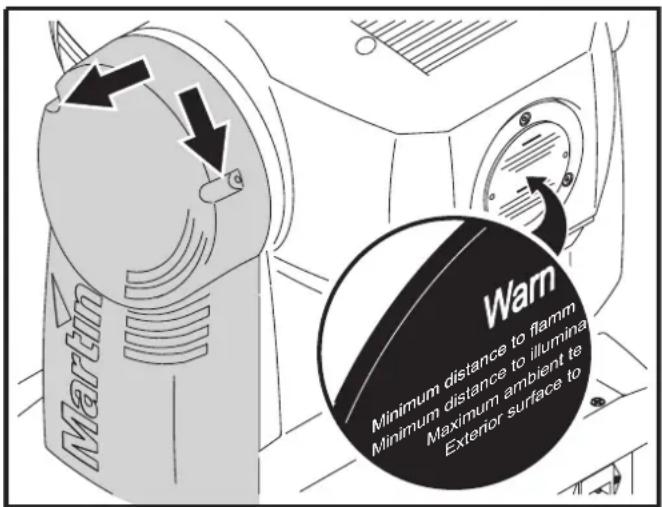

1 Déconnectez le projecteur du secteur. 2 Démontez le capot du bras gauche (placez le texte du capot de lampe dans le sens de lecture pour identifier le bras gauche comme illustré ci-dessous) pour accéder à la carte mère.

3 Le cavalier de passage en mode Boot est placé à côté du raccordement du panneau de contrôle. Déplacez le cavalier en position Init (voir ci-contre). Vérifiez que le cavalier d'écriture mémoire (Flash Write) est sur Enable (voir "Connexions de la carte mère" en page 43). 4 Mettez le projecteur sous tension et effectuez une procédure de mise à jour en mode Boot comme indiqué dans le manuel du système de téléchargement. 5 Déconnectez le projecteur du secteur. Replacez le cavalier en position Lock. 6 Remontez le capot du bras gauche.

Protocole DMX

Ce chapitre détaillé :

• le "Protocole DMX du MAC 250 Krypton" en page 31
• Le "Protocole DMX du MAC 250 Entour" en page 34

Protocole DMX du MAC 250 Krypton

16 Bt (Mode 16 Bits)	16 Ex (16 Bits Etendu)	Valeur Pourcet Fonction
1		0 - 19	0 - 7	Shutter, Strobe, Reset, Lamp On/Off
		20 - 49	8 - 19	Shutter fermé
1Si dRES = OFF dans le menu PERS, l'initialisation à distance reste possible si le filtre CTC et le prisme (statique) sont engagements et que la roue de gobo est sur Blanc.	50 - 72	20 - 28	Strobe, rapide → lent
	73 - 79	29 - 31	Shutter ouvert
	80 - 99	31 - 39	Pulsation en ouverture, rapide → lent
	100 - 119	39 - 47	Pulsation en fermeture, rapide → lent
	120 - 127	47 - 50	Shutter ouvert
	128 - 147	50 - 58	Strobe aléatoire, rapide
	148 - 167	58 - 65	Strobe aléatoire, Médium
	168 - 187	66 - 73	Strobe aléatoire, lent
	188 - 190	74 - 75	Shutter ouvert
	191 - 193	75 - 76	Pulsation aléatoire en ouverture, rapide
2Si dLOF = OFF dans le menu PERS, la coupure de lampe à distance reste possible si le filtre CTC et le prisme (statique) sont engagements et que la roue de gobo est sur Blanc.	194 - 196	76 - 77	Pulsation aléatoire en ouverture, lent
	197 - 199	77 - 78	Pulsation aléatoire en fermeture, rapide
	200 - 202	78 - 79	Pulsation aléatoire en fermeture, lent
	203 - 207	80 - 81	Shutter ouvert
	208 - 217	82 - 85	Initialisation (Reset)
	218 - 227	85 - 89	Shutter ouvert
	228 - 237	89 - 93	Amorcage de lampe (Lamp On)
	238 - 247	93 - 97	Shutter ouvert
	248 - 255	97 - 100	Coupure de la lampe (Lamp Off)
2	2	0 - 255 0 - 100		Gradateur
				Fermé → ouvert
	3	0-255 0-100		Gradateur, réglage fin (Octet de poids faible)
				Fermé → ouvert
3	4	0	0	Couleur
		11	4	Défilament continu (position des filtres):
		22	9	Blanc
		33	13	CTC
		44	17	Jaune 603
		55	22	Bleu 104
		66	26	Rose 312
		77	30	Vert 206
		88	35	Bleu 108
		99	39	Rouge 301
		110	43	Magenta 507
		121	47	Bleu 101
		132	52	Orange 306
		143	56	Vert profond
		156 - 159	61 - 63	Mauve 502
		160 - 163	63 - 64	Vert profond
		164 - 167	64 - 65	Orange 306
		168 - 171	66 - 67	Bleu 101
		172 - 175	67 - 68	Magenta 507
		176 - 179	69 - 70	Rouge 301
		180 - 183	70 - 72	Bleu 108
		184 - 187	72 - 73	Vert 206
		188 - 191	74 - 75	Rose 312
		192 - 195	75 - 76	Bleu 104
		196 - 199	77 - 78	Jaune 603
		200 - 203	78 - 79	CTC
		204 - 207	80 - 81	Blanc
		208 - 226	82 - 88	Rotation continue
		227 - 245	89 - 96	Sens horsaire, rapide → lent
		246 - 248	96 - 97	Rapide
		249 - 251	98 - 98	MEDIUM
		252 - 255	99 - 100	Lent
	5	0 - 255	0 - 100	Couleur, réglage fin (Octet de poids faible)
4	6	0-45-1011-1516-2021-2526-3031-3536-42	0-22-44-66-88-1010-1212-1414-16	Gobos tournant: sélection et mode shakeIndexation: réglage de position avec les canaux 5 et 6 (7 et 8 en mode 16 bits Et.)OuvertGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Rotation: réglage de vitesse avec les canaux 5 et 6 (7 et 8 en mode 16 bits Et.)OuvertGobo 1Gobo 2Gobo 3Gobo 4Gobo 5Gobo 6Gobo 7Rotation + oscillation (shake), lent → rapide:rotation avec les canaux 5/6 (7/8 en 16 bits Et.)Gobo 7, Oscillation lente → rapideGobo 6, Oscillation lente → rapideGobo 5, Oscillation lente → rapideGobo 4, Oscillation lente → rapideGobo 3, Oscillation lente → rapideGobo 2, Oscillation lente → rapideGobo 1, Oscillation lente → rapideRotation continueSens horsaire, lent → rapideSens anti-horaire, rapide → lent
		43-5051-5859-6566-7374-8182-8990-9697-104	17-2020-2323-2626-2929-3232-3535-3838-41
		105-119120-134135-149150-164165-179180-194195-209	41-4647-5253-5859-6465-7070-7676-82
		210-232233-255	82-9191-100
5	7	0-2550-23-127128-252253-255	0-1000-11-5050-9899-100	Rotation des gobos (s'élection des gobos avec le canal 4 (5 en mode 16 bits étendu)Indexation 0 - 395Rotation (direction et vitesse)StatiqueSens horsaire, lent → rapideSens anti-horaire, rapide → lentStatique
6 8 0 - 255 0 - 100 Rotation des gobos(Octet de poids faible)
7	9	0-2550-100	Mise au netInfini → 2 mètres
	10 0 - 2550 - 100 Mise au net (Octet de poids faible)
8	11	0-1920-7980-8990-149150-215216-220221-225226-230231-235236-240241-245246-250251-255	0-78-3131-3535-5859-8484-8687-8889-9091-9293-9495-9696-9898-100	PrismePas de prismeRotation, Sens anti-horaire, rapide → lentStatiqueRotation, Sens horsaire, lent → rapidePas de prismeMacros Prisme/GoboMacro 1Macro 2Macro 3Macro 4Macro 5Macro 6Macro 7Macro 8
9	12	0-2550-100	100	PanGauche → droite (128 = point médian)
10 13		0-2550-100	100	Pan, réglage fin (Octet de poids faible)Gauche → droite
11 14		0-2550-100	100	TiltHaut → bas (128 = point médian)
12 15		0-2550-100	100	Tilt, réglage fin (Octet de poids faible)Haut → bas
13 16		0 - 23 - 245246 - 248249 - 251252 - 255	0 - 11 - 9696 - 9798 - 9899 - 100	Vitesse Pan/TiltMode suiveurRapide → lentSuiveur, PTSP = NORM (menu de contrôle)Suiveur, PTSP = FAST (menu de contrôle)Noir pendant le déplacement (Blackout)
14 17		0 - 23 - 245246 - 251252 - 255	0 - 11 - 9696 - 9899 - 100	Vitesse des effetsGradateur, mise au netMode suiveurRapide → lentMode suiveurVitesse maximaleCouleurMode suiveurRapide → lentMode suiveur, SCUT = OFF (menu de contrôle)Mode suiveur, SCUT = ON (menu de contrôle)Noir pendant le changement (Blackout)Sélection des gobosNormal (pas de noir)Normal, SCUT = OFF (menu de contrôle)Normal, SCUT = ON (menu de contrôle)Noir pendant le changement (Blackout)Rotation des gobos(mode indexé uniquement)Mode suiveurRapide → lentSuiveurNoir pendant le changement (Blackout)PrismeNormal (pas de noir)Noir pendant le changement (Blackout)
		0 - 2246 - 248249 - 251252 - 255	0 - 9696 - 9798 - 9899 - 100
		0 - 23 - 245246 - 251252 - 255	0 - 11 - 9696 - 9899 - 100
		0 - 2246 - 251252 - 255	0 - 9899 - 100

Protocole DMX du MAC 250 Entour

16 Bt (Mode 16 Bits)	16 Ex (16 Bits Etendu)	Valeur Pourcet Fonction
1		0 - 19	0 - 7	Shutter, Strobe, Reset, Lamp On/Off
		20 - 49	8 - 19	Shutter fermé
1Si dRES = OFF dans le menu PERS, l'initialisation à distance reste possible si le filtre CTC et le prisme (statique) sont engagements et que la roue de gobo est sur Blanc.	50 - 72	20 - 28	Strobe, rapide → lent
	73 - 79	29 - 31	Shutter ouvert
	80 - 99	31 - 39	Pulsation en ouverture, rapide → lent
	100 - 119	39 - 47	Pulsation en fermeture, rapide → lent
	120 - 127	47 - 50	Shutter ouvert
	128 - 147	50 - 58	Strobe aléatoire, rapide
	148 - 167	58 - 65	Strobe aléatoire, Médium
	168 - 187	66 - 73	Strobe aléatoire, lent
	188 - 190	74 - 75	Shutter ouvert
	191 - 193	75 - 76	Pulsation aléatoire en ouverture, rapide
2Si dLOF = OFF dans le menu PERS, la coupure de lampe à distance reste possible si le filtre CTC et le prisme (statique) sont engagements et que la roue de gobo est sur Blanc.	194 - 196	76 - 77	Pulsation aléatoire en ouverture, lent
	197 - 199	77 - 78	Pulsation aléatoire en fermeture, rapide
	200 - 202	78 - 79	Pulsation aléatoire en fermeture, lent
	203 - 207	80 - 81	Shutter ouvert
	208 - 217	82 - 85	Initialisation (Reset)
	218 - 227	85 - 89	Shutter ouvert
	228 - 237	89 - 93	Amorcage de lampe (Lamp On)
	238 - 247	93 - 97	Shutter ouvert
	248 - 255	97 - 100	Coupure de la lampe (Lamp Off)
2	2	0 - 255 0 - 100		Gradateur
				Fermé → ouvert
3	3	0-255 0-100		Gradateur, réglage fin (Octet de poids faible)
				Fermé → ouvert
3	4	0 - 159	61 - 63	Couleur
		160 - 163	63 - 64	Défilament continu (position des filtres):
		164 - 167	64 - 65	Blanc
		168 - 171	66 - 67	CTC
		172 - 175	67 - 68	Jaune 603
		176 - 179	69 - 70	Bleu 104
		180 - 183	70 - 72	Bleu 101
		184 - 187	72 - 73	Orange 301
		188 - 191	74 - 75	Bleu 101
		192 - 195	75 - 76	Magenta 507
		196 - 199	77 - 78	Rouge 301
		200 - 203	78 - 79	Bleu 108
		204 - 207	80 - 81	Vert 206
		208 - 226	82 - 88	Rose 312
		227 - 245	89 - 96	Bleu 104
		246 - 248	96 - 97	Jaune 603
		249 - 251	98 - 98	CTC
		252 - 255	99 - 100	Blanc
	5	0 - 255	0 - 100	Rotation continue
				Sens horsaire, rapide → lent
				Sens anti-horaire, lent → rapide
				Couleurs aléatoires
				Rapide
				MEDIUM
				Lent
				Gobos tournant: sélection et mode shake Indexation: réglage de position avec les canaux 5 et 6 (7 et 8 en mode 16 bits Et.)
		0-4	0-2	Ouvert
		5-10	2-4	Gobo 1
		11-15	4-6	Gobo 2
		16-20	6-8	Gobo 3
		21-25	8-10	Gobo 4
		26-30	10-12	Gobo 5
		31-35	12-14	Gobo 6
		36-42	14-16	Gobo 7
				Rotation: réglage de vitesse avec les canaux 5 et 6 (7 et 8 en mode 16 bits Et.)
		43-50	17-20	Ouvert
		51-58	20-23	Gobo 1
		59-65	23-26	Gobo 2
		66-73	26-29	Gobo 3
		74-81	29-32	Gobo 4
		82-89	32-35	Gobo 5
		90-96	35-38	Gobo 6
		97-104	38-41	Gobo 7
				Rotation + oscillation (shake), lent → rapide: rotation avec les canaux 5/6 (7/8 en 16 bits Et.)
		105-119	41-46	Gobo 7, Oscillation lente → rapide
		120-134	47-52	Gobo 6, Oscillation lente → rapide
		135-149	53-58	Gobo 5, Oscillation lente → rapide
		150-164	59-64	Gobo 4, Oscillation lente → rapide
		165-179	65-70	Gobo 3, Oscillation lente → rapide
		180-194	70-76	Gobo 2, Oscillation lente → rapide
		195-209	76-82	Gobo 1, Oscillation lente → rapide
				Rotation continue
		210-232	82-91	Sens horsaire, lent → rapide
		233-255	91-100	Sens anti-horaire, rapide → lent
				Rotation des gobos (sélection des gobos avec le canal 4 (5 en mode 16 bits étendu)
		0-255	0-100	Indexation 0 - 395
				Rotation (direction et vitesse)
		0-2	0-1	Statique
		3-127	1-50	Sens horsaire, lent → rapide
		128-252	50-98	Sens anti-horaire, rapide → lent
		253-255	99-100	Statique
6 8 0 - 255 0 - 100 Rotation des gobos(Octet de poids faible)
		0-7	0-3	Roue de gobos 2 (fixes) - Sélection / oscillation
		8-15	3-6	Ouvert
		16-23	6-9	Gobo 1
		24-31	9-12	Gobo 2
		32-39	13-15	Gobo 3
		40-47	16-18	Gobo 4
		48-55	19-22	Gobo 5
		56-63	22-25	Gobo 6
		64-71	25-28	Gobo 7
		72-79	28-31	Gobo 8
		80-87	31-34	Gobo 9
		88-95	35-37	Ouvert
				Oscillation
		96-105	38-41	Gobo 10 - Oscillation, lent → rapide
		106-115	42-45	Gobo 9 - Oscillation, lent → rapidet
		116-125	45-49	Gobo 8 - Oscillation, lent → rapide
		126-135	49-53	Gobo 7 - Oscillation, lent → rapide
		136-145	53-56	Gobo 6 - Oscillation, lent → rapide
		146-155	57-60	Gobo 5 - Oscillation, lent → rapide
		156-165	61-65	Gobo 4 - Oscillation, lent → rapide
		166-175	65-69	Gobo 3 - Oscillation, lent → rapide
		176-185	69-73	Gobo 2 - Oscillation, lent → rapide
		186-195	73-76	Gobo 1 - Oscillation, lent → rapide
		196-205	77-80	Open Gobo - Oscillation, lent → rapide
				Rotation continue
		206-230	81-90	Sens horsaire, lent → rapide
		231-255	91-100	Sens anti-horaire, rapide → lent
8	10	0 - 255 0 -	100	Mise au net Infini → 2 mètres
	11 0 - 255	0 - 100 Mise au net (Octet de poids faible)
9	12	0 - 19	0 - 7	Prisme Pas de prisme
		20 - 79	8 - 31	Rotation, Sens anti-horaire, rapide → lent
		80 - 89	31 - 35	Statique
		90 - 149	35 - 58	Rotation, Sens horsaire, lent → rapide
		150 - 215	59 - 84	Pas de prisme
		216 - 220	84 - 86	Macros Prisme/Gobo
		221 - 225	87 - 88	Macro 1
		226 - 230	89 - 90	Macro 2
		231 - 235	91 - 92	Macro 3
		236 - 240	93 - 94	Macro 4
		241 - 245	95 - 96	Macro 5
		246 - 250	96 - 98	Macro 6
		251 - 255	98 - 100	Macro 7
				Macro 8
10 13		0 - 255 0 -	100	Pan Gauche → droite (128 = point médiàn)
11 14		0 - 255 0 -	100	Pan, réglage fin (Octet de poids faible) Gauche → droite
12 15		0 - 255 0 -	100	Tilt Haut → bas (128 = point médiàn)
13 16		0 - 255 0 -	100	Tilt, réglage fin (Octet de poids faible) Haut → bas
14 17		0 - 2	0 - 1	Vitesse Pan/Tilt Mode suivier
		3 - 245	1 - 96	Rapidé → lent
		246 - 248	96 - 97	Suisveur, PTSP = NORM (menu de contrôle)
		249 - 251	98 - 98	Suisveur, PTSP = FAST (menu de contrôle)
		252 - 255	99 - 100	Noir pendant le déplacement (Blackout)
15 18		0 - 2	0 - 1	Vitesse des effets Gradateur, mise au net Mode suivier
		3 - 245	1 - 96	Rapidé → lent
		246 - 251	96 - 98	Mode suivier
		252 - 255	99 - 100	Vitesse maximale
		0 - 2	0 - 1	Couleur Mode suivier
		3 - 245	1 - 96	Rapidé → lent
		246 - 248	96 - 97	Mode suivier, SCUT = OFF (menu de contrôle)
		249 - 251	98 - 98	Mode suivier, SCUT = ON (menu de contrôle)
		252 - 255	99 - 100	Noir pendant le changement (Blackout)
		0 - 245	0 - 96	Sélection des gobos Normal (pas de noir)
		246 - 248	96 - 97	Normal, SCUT = OFF (menu de contrôle)
		249 - 251	98 - 98	Normal, SCUT = ON (menu de contrôle)
		252 - 255	99 - 100	Noir pendant le changement (Blackout)
		0 - 2	0 - 1	Rotation des gobos(mode indexé uniquement)
		3 - 245	1 - 96	Mode suivier
		246 - 251	96 - 98	Rapidé → lent
		252 - 255	99 - 100	Suisveur
		0 - 251	0 - 98	Noir pendant le changement (Blackout)
		252 - 255	99 - 100	Prisme Normal (pas de noir)
				Noir pendant le changement (Blackout)

MENU De controlle

Les options en gras sont les réglages par défaut.

Menu Option Valeur Notes (Valeur par défaut en gras))
AddR -	1-512 Adresse DMX
PSET 16BT 16 Bit
		16EX 16 Bit étendu
PATI SWAP ON Intervertit les canaux de pan et de tilt.
				OFF Affection normale des canaux pan et tilt
				PINV ON	Inversion du pan (droite → gauche)
				TINV ON	Pan normal, gauche → droite
				OFF Tilt (bas → haut)	Inversion du tilt (bas → haut)
				OFF Tilt normal, haut → bas	Tilt normal, haut → bas
PTSP NORM Vitesse pan/tilt standard
			FAST	Vitesse pan/tilt maximale (position moins précise)
			SLOW Vitesse pan/tilt minimale
PERS dISP ON Afficheur allumé en permanence
				2 MN Extinction	2 minutes après le dernier appui sur une touche
				10MN	Extinction 10 minutes après le dernier appui sur une touche
				dINT AUTO	Luminosité de l'afficheur automatique
				dLOF ON Autorise l'extinction de la lampe depuis la console
				OFF Interdit l'extinction à distance
				dRES ON Autorise l'initialisation du projecteur depuis la console
				OFF Interdit l'initialisation à distance
				5SEC Initialisation depuis la console
				ALON ON Amorgage de la lampe automatique (<90s après allumage)
				OFF Pas d'allumage de lampe automatique
				dMX Amorgage d'es la présence du DMX, extinction 15 minutes après la disparition du signal
				SCUT ON	Recherche du chemin le plus court pour les effets
				OFF Les roues d'effets ne passent jamais par 'Blanc'
				dICU DIM1	0-100%
				DIM2 Gradation type Tungstène
dfSE FACT LOAD Rappelle les régages de personnalité d'usine (hors étalonnage)
INFO	TIME/L HR	TOTL	Nombre total d'heures de lampe depuis la fabrication
		RSET Heures de	service, lampe allumée - compteur initialisable(maintenir [haut] pendant 5 secondes)
		TOTL Nombre total	total d'amorçages depuis la fabrication
	TIME/L ST RS	ET Nombre d'amorçages de lampe- compteur initiaisable(maintenir [haut] pendant 5 secondes)
		TOTL Nombre total	total d'heures de service depuis la fabrication
	TEMP	RSET	Heures de service - compteur initiaisable (maintenir [haut] pendant 5 secondes)
		HEAD Température de la tête
	VER X.X Version du logiciel
dMXL -	RATE Taux de rafraifchissement du signal		DMX
			qUAL Pourcentage de trames reçues valides
			STCO Code d'en-tête du signal reçu
			SHUT . .EFSP Valeur DMX (0 → 255) reçue pour chaque canal.
			SHUT Shutter
			DIM Gradateur
			COL Roue de couleur
			GOBO Gobos fixes
			ROGO Gobos tournants
			FOC Mise au net
			PRIS Prisme
			PANC Pan (Octet de poids fort)
			PANF Pan (Octet de poids faible)
			TILC Tilt (Octet de poids fort)
			TILF Tilt (Octet de poids faible)
			PTSP Vitesse pan/tilt
			EFSP Vitesse des effets
MAN RST	- Initialisation
	L ON - Amorçage lampe (Lamp on)
	LoFF - Coupure lampe (Lamp off)
	SHUT OPEN SHutter ouvert
		CLOS Shutter fermé
		STRF Strobe rapide
		STRM Strobe Médium
		STRS Strobe lent
	dIM 0-255 Gradateur
	COL OPEN Roue de couleur sur blanc
	12	C1-C12	Positions de la roue de couleur 1 → 12.
		CW F Rotation, sens horsaire, rapide
		CCWF	Rotation, sens anti horsaire, rapide
		CW M	Rotation, sens horsaire, Médium
		CCWM	Rotation, sens anti horsaire, Médium
		CW S Rotation, sens horsaire, lente
		CCWS	Rotation, sens anti horsaire, lente
		RNdf Couleur aléatoire, rapide
		RNdM Couleur aléatoire, Médium
		RNds Couleur aléatoire, lente
	gObO	OPEN Roue de gob, position 'ouvert'
		g1 I-g7 I	Gobos indexés 1 - 7
		g1 R-g7 R	Gobos tournants 1 - 7
		g1RS-g7RS	Gobos oscillants 1 - 7
		CW F Rotation de la roue, sens horsaire, rapide
		CCWF	Rotation de la roue, sens anti horsaire, rapide
		CW M	Rotation de la roue, sens horsaire, Médium
		CCWM	Rotation de la roue, sens anti horsaire, Médium
		CW S Rotation de la roue, sens horsaire, lente
		CCWS	Rotation de la roue, sens anti horsaire, lente
	I/S	0-255 Rotation dans le sens horsaire de la roue de gobos, lent - rapide.
MAN (cont.)	PRIS ON Prisme engagé
	OFF Prisme désactivé
	CWF Rotation, sens horsaire, rapide
	CCWF Rotation, sens anti horsaire, rapide
	CWM Rotation, sens horsaire, Médium
	CCWM Rotation, sens anti horsaire, Médium
	CWS Rotation sens horsaire, lente
	CCWS Rotation, sens anti horsaire, lente
	FOC 0-255 Mise au net, Infini - 2 m
	PAN 0-255 Pan, gauche - droite
	TILT 0-255 Tilt, haut - bas
TSEQ	-	RUN	Test général de tous les effets
UTILIS(GardezEnter enforcéeau moins3 sec.pour y'acceder)	FEbA	ON Suivi par capteur magnétique de la position des roues decouleur, gobo et des gobos tournants. En cas d'erreur,fermeture du shutter et reset de l'effet.
		OFF Capteurs magnétiques désactivés.
	EFFb	ON	Autorise le reset au vol des effets suivis par capteur magnétique
		OFF Interdit le reset des effets.
	Adj -	En attente de mise en service
	CAL	-	En attente de mise en service
	dFOF	SURE	Revient aux régles d'usine
	PCbT	Led	Test de la carte mère.
	UPLd	SURE	Force l'activation du mode téléchargement de logiciel

Messagesd'erreur

Tableau 6: Messages d'erreur

Message Cause ... Solution
MERR (erreur mémoire) ...EEPROM illisible	Contactez un service technique.
**** ... pas de communication entre le panneau de contrôle et la carte-mère. Apparaît brièvement à l'initialisation du projecteur.	Vérifiez les fusibles.Vérifiez le cable de liaison entre le pan-neau de contrôle et la carte mère.Réinstallé le logiciel.Contactez un service technique.
COER (erreur roue de couleur) RGER (erreur gobos tournants) FGER (erreur gobos fixes) GOER (erreur indexation gobos)	...dysfonctionnement du circuit magnétique d'indexation (capteur déféclectieux ou aimant absent).	L'effect concerné s'arrête dans une position aléatoire.Contactez un service technique.
LERR ...amorçage de la lampe impossible.	Changez la lampe.
shER ....court-circuit sur le relais d'amorçage de lampe qui s'amorce sans commande Lamp-on.	Contactez un service technique.
bTER ... température de la base trop haute	Vérifiez la ventilation et l'encrassement des entrées d'air.Vérifiez que la température ambiente est inférieure à 40° C (104° F)Contactez un service technique si le problème persististe.
PAER ...erreur sur le pan, impossible de tracer la butée d'indexation	Le projecteur s'arrête dans une position aléatoire.Contactez un service technique.
TIER ...erreur sur le tilt, impossible de tracer la butée d'indexation	Le projecteur s'arrête dans une position aléatoire.Contactez un service technique.
dRER ...problème d'alimentation moteur.	Contactez un service technique.
dPER ...problème d'afficheur.	Contactez un service technique.

Problemes courants

Tableau 7: Problèmes courants

Problème Cause(s) probable(s) Solution proposée
Un ou plusieurs projecteurs semblent morts.	Pas d'alimentation.	• Vérifiez que le projeteur est alimenté et que tous les câbles sont bien branchés.
	Fusible primaire fondu.	• Remplacez le fusible.
	Fusible(s) secondaire(s) fondu(s) sur la carte mère.	• Vérifiez les fusibles de la carte mère• Remplacez-les si besoin.
Les projecteurs s'initialisent correctement mais répondent erratiquement ou pas du tout au contrôleur.	Contrôleur non connecté.	• Connectez le contrôleur.
	Brochage du signal en sortie de contrôleur inversée par rapport au premier projeteur de la ligne.	• Installez une raccord inverseur entre le contrôleur et le premier projeteur.
Les projecteurs s'initialisent correctement mais certains répondent erratiquement ou pas du tout au contrôleur.	Signal de mauvaise qualité.	• Vérifiez la qualité du signal (page 12). Si le taux est très inférieur à 100%, le problème vient certain- tainement d'un cable endommagé, d'une distribu- tion incorrecte du signal, de l'absence d'un bouchon ou d'un projeteur défectueux qui per- turbe la ligne.
	Mauvaise qualité des connexions.	• Inspectez les câbles et les connexions. Réparez ou remplacez les câbles et éléments défectueux.
	Ligne non terminée par un bouchon 120 Ohms.	• Installez un bouchon de terminaison sur la ligne.
	Adressage des machines incorrect.	• Vérifiez l'adressage
	Une des machines est défectueuse et perturbe la ligne DMX.	• Suprimez un par un les projecteurs de la ligne jusqu'à ce que le système fonctionne correct- ment en débranchant le DMX.Faites contrôler le projeteur défectueux par un technicien qualifié.
	Brochage du signal inversé (broches 2 et 3).	• Installez un inverseur de signal entre les project- eurs en début ou inversez les broches 2 et 3 du projeteur en début.
Le shutter se ferme aléatoirement.	Roue de couleur ou de gobo mal indexée. Le projeteur initiaïse l'effect systématiquement.	• Contactez les services techniques Martin si le problème persisté.
Pas de lumière et message "LERR" sur l'afficheur.	Réglages du module d'alimentation incorrÊCTS (tension ou fréquence).	• Déconnectez le projeteur. Vérifiez les réglages du module ("Alimentation" en page 6) et corrigez en fonction.
	Pas de lampe ou lampe grillée.	• Déconnectez le projeteur et changez la lampe.
La lampe se coupe par intermittence.	Projecteur trop chaud.	• Laissez le projeteur refroidir.• Nettoyez la ventilation.• Vérifiez l'espace autour des entrées d'air, du pan- neau de contrôle et de la lentille frontale.• Allumez la climatisation de la salle.
	Réglages du module d'alimentation incorrÊCTS (tension ou fréquence).	• Déconnectez le projeteur. Vérifiez les réglages du module ("Alimentation" en page 6) et corrigez en fonction.

Données physiques

Longueur de la base 375 mm (14.8 in) Largeur de la base 315 mm (12.4 in) Largeur de la tête 393 mm (15.5 in) Hauteur 538 mm (21.2 in) Poids 22.4 kg (49 lbs)

Alimentation

Secteur 100-250V, 50/60Hz

Note: Précision sur les mesures +/- 10%

V = Volts, Hz = Hertz, W = Watts, A = Ampère, PF = Facteur de Puissance

Données thermiques

Température d'ambiance maximale (Ta) 40°C (104°F)

Température de surface maximale 120° C (248° F)

Installation

Orientation any

Distance minimale aux matériaux combustibles 0,1 m (4 in)

Distance minimale aux surfaces éclairées 0,3 m (12 in)

Fusibles

Fusible 6,3 A/250 V, Temporise

Fusible FI. 6.3 A / 250 V, Temporise

Fusible F2, 2,0 A/250 V, Temporise

LAMPES

Philips MSD 250/2. 2000 h, 9000K, 250 W

Osram HSD 250/78 3000 h, 7800K, 250 W

Diamètre extérieur 22,5 mm +/- 0,3 mm (0.886 in. +/- 0.012 in)

Diamètre d'imagemaximal 17 mm (0.669 in)

Epaisseur maximale 1.8 mm (0.071 in)

Type de verre. haute température type Borofloat ou supérieur

Traitement du verre. dichroique ou dépôt d'aluminium

Métal aluminium (acier pour les courtes périodes d'exposition)

Controle et programmation

Entrée du signal. XLR 3 et 5 broches male à verrouillage

Sortie du signal. XLR 3 et 5 broches femelle à verrouillage

Brochage. Broche 1 : blindage, Broche 2 : point froid (-), Broche 3 : point chaud (+)

Récepteur. RS-485 Opto-isolé

Protocol USITT DMX-512 (1990)

Canaux DMX Krypton-14/17, Entour 15/18

Normalisation

Canada. CSA C22.2 NO 166

CEMEu EN50081-1, EN50082-1

Sécurité EU EN 60598-1, EN 60598-2-17

Embase Omega pour MAC 250/300 à loquets Quart de Tour

Cable d'alimentation, 3 m, fiche IEC 3 broches femelle

Manuel d'utilisation

CODES de commande

MAC 250 Krypton (emballé en carton) P/N 90225600

MAC 250 Krypton (en flightcase) P/N 90225610

MAC 250 Entour (emballé en carton) P/N 90225710

MAC 250 Entour (en flightcase) P/N 90225700

Flux en sortie 4618 lumens

Angle de travail 20,6

Optique optionnelle (MAC 250 Entour) 14°

Conditions de mesure : 230 V, 50 Hz ; pas d'effet engagé

Source pour la mesure Philips MSD 250/2

Diamètre du faisceau en fonction de la distance

Intensité en fonction de la distance

Diagramme polaire
