Compakt 500E Plus - Machine à coudre ALFA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à coudre électronique
Marque	ALFA
Modèle	Compakt 500E Plus
Alimentation	220-240 V, 50 Hz
Nombre de points	40 motifs de points
Types de boutonnières	Automatiques : carrée (n°10), à bout rond (n°11), à œillet (n°12)
Points utilitaires	Point droit, zigzag, triple point élastique, surfilage, point tricot, zigzag multiple
Points décoratifs	Entre-deux, feston, appliqué, patchwork, smocks, points passés, point de croix, points stretch décoratifs
Longueur de point	0,0 à 4,0 mm
Largeur de point	0,0 à 5,0 mm (par paliers de 0,5)
Tension du fil	Réglable par sélecteur (1-7 environ)
Position de l'aiguille	Ajustable (gauche, centre, droite) pour point droit
Bras libre	Oui
Table d'extension	Oui, amovible avec rangement des accessoires
Écran	LCD avec affichage du motif, longueur, largeur et pied recommandé
Bobinage canette	Automatique avec arrêt intégré
Vitesse de couture	Variable par pression sur la pédale
Marche arrière	Oui (point d'arrêt pour la plupart des motifs)
Pieds fournis	Pied zigzag A, pied pour point passé F, pied boutonnière automatique R
Accessoires inclus	Aiguilles, canettes, découd-vite, porte-bobine supplémentaire, coussinet de feutre, plaque de reprisage, tournevis, cordon d'alimentation, pédale, couverture souple
Entretien	Nettoyage régulier du logement de crochet et des griffes d'entraînement
Sécurité	Arrêt automatique en cas de surcharge, verrouillage de l'axe du dévidoir, signal sonore d'alerte

FOIRE AUX QUESTIONS - Compakt 500E Plus ALFA

Comment enfiler la machine à coudre ALFA Compakt 500E Plus ?

Étape 1 : Relevez le levier releveur de fil en appuyant sur le bouton de position d'aiguille haute/basse. Étape 2 : Passez le fil sous le guide-fil, puis le long du conduit droit et sous la plaque du guide-fil. Étape 3 : Tirez le fil vers le haut par-dessus le levier releveur et dans son chas. Étape 4 : Descendez le fil le long du conduit gauche et derrière le guide-fil de la barre à aiguille. Étape 5 : Enfilez l'aiguille de l'avant vers l'arrière. Voir notice pages 23-25.

Comment ajuster la tension du fil d'aiguille ?

Tournez le sélecteur de tension (situé sur le côté de la machine) vers un numéro plus bas pour diminuer la tension, vers un numéro plus haut pour l'augmenter. Tension équilibrée : le fil de canette n'apparaît pas sur l'endroit et le fil d'aiguille ressort légèrement sur l'envers. Voir notice page 13.

Comment changer l'aiguille ?

Attention : éteignez et débranchez la machine. Tournez le volant pour relever l'aiguille. Desserrez la vis du pince-aiguille (tournez dans le sens inverse des aiguilles d'une montre). Retirez l'ancienne aiguille. Insérez la nouvelle aiguille, côté plat vers l'arrière, poussez-la à fond vers le haut et serrez fermement la vis. Voir notice page 15.

Comment réaliser une boutonnière automatique ?

1 : Installez le pied de boutonnière automatique R. 2 : Tirez le porte-bouton vers l'arrière, placez le bouton et resserrez. 3 : Abaissez à fond le levier de boutonnière. 4 : Placez le tissu, abaissez l'aiguille au point de départ. 5 : Appuyez sur la pédale ; la machine coud automatiquement et s'arrête. 6 : Relevez le levier de boutonnière. 7 : Coupez la fente avec le découd-vite. Voir notice pages 41-45.

Comment nettoyer le logement de crochet et les griffes d'entraînement ?

1 : Éteignez et débranchez la machine. 2 : Retirez le pied-de-biche, l'aiguille et la plaque à aiguille. 3 : Retirez la canette et le support de canette. 4 : Brossez les peluches dans le logement de crochet et les griffes avec la brosse anti-peluche. 5 : Essuyez avec un chiffon doux et sec. Remontez dans l'ordre inverse. Voir notice page 63.

Pourquoi mon fil d'aiguille casse-t-il ?

Causes possibles : mauvais enfilage (page 23), tension trop élevée (page 13), aiguille émoussée ou tordue (page 15), mauvaise position de l'aiguille (page 15), fil trop épais pour l'aiguille (page 15). Consultez le tableau de dépistage des pannes page 69.

Comment sélectionner un motif de point ?

Utilisez le bouton circulaire : appuyez sur ◀ ou ▶ pour déplacer le curseur sous le numéro du motif, puis sur ▲ ou ▼ pour changer la valeur. Vous pouvez modifier le deuxième chiffre en déplaçant le curseur sous ce chiffre. Il y a 40 motifs disponibles (numéros 01 à 40). Voir notice page 27.

Comment coudre en marche arrière ?

Pour les points droits (motifs 01, 02, 04), la machine coud en marche arrière tant que vous maintenez le bouton de marche arrière enfoncé. Pour les autres motifs, appuyez sur ce bouton pour coudre des points d'arrêt (la machine s'arrête automatiquement). Voir notice page 9.

Que faire si la machine ne démarre pas ?

Vérifiez d'abord que la machine est branchée et que l'interrupteur est sur Marche. Assurez-vous que l'axe du dévidoir n'est pas en position de bobinage (repoussez-le à gauche). Si du fil est coincé dans le crochet, nettoyez-le. Si un signal d'alerte apparaît, consultez le tableau 'Problèmes et signaux d'alerte' page 66. Après une surcharge, attendez 15 secondes avant de redémarrer.

Comment modifier la longueur ou la largeur d'un point ?

Déplacez le curseur sous la valeur de longueur ou largeur à l'aide du bouton circulaire (◀ ▶). Appuyez sur ▲ pour augmenter, ▼ pour diminuer. La longueur de point se règle de 0,0 à 4,0 mm ; la largeur de 0,0 à 5,0 mm (par paliers de 0,5). Voir notice pages 31 et 37.

MODE D'EMPLOI Compakt 500E Plus ALFA

Cette machine n'est pas censée être utilisée par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, sauf si elles sont sous surveillance ou ont été instruites sur l'usage de la machine par une personne responsable de leur sécurité.

Les enfants devraient être surveillés pour s'assurer qu'ils ne jouent pas avec la machine.

Pour utiliser un appareil électrique, il faut toujours respecter les consignes de sécurité fondamentales, notamment les consignes suivantes : Avant d'utiliser cet appareil, lisez toutes ces instructions.

DANGER— pour réduire le risque de décharge électrique :

1. Ne jamais laisser un appareil électrique sans surveillance lorsqu'il est branché. Toujours débrancher cette machine à coudre de la prise de courant, immédiatement après son utilisation et avant de procéder au nettoyage.

Avertissement— pour réduire les risques de brûlures, incendie, électrocution ou blessures corporelles:

1. Ne pas utiliser cette machine comme un jouet. Il convient de faire particulièrement attention lorsque cette machine à coudre est utilisée par des enfants ou dans leur entourage.
2. Ne jamais utiliser cette machine à d'autres fins que celles pour lesquelles elle a été conçue, telles que décrites dans le présent manuel d'utilisation.

Utiliser uniquement les accessoires recommandés par le fabricant tels que repris dans le présent manuel d'utilisation.

1. Ne jamais faire fonctionner cette machine à coudre si le cordon d'alimentation ou la fiche ont été endommagés, s'il y a un problème de fonctionnement, si elle est tombée ou a été abîmée, ou si elle est tombée dans l'eau. Retourner cette machine à coudre au revendeur autorisé ou au service technique le plus proche afin qu'on puisse l'examiner, la réparer ou effectuer certains réglages.
2. Ne jamais faire fonctionner la machine si l'un des orifices de ventilation est obstrué. Veiller à ce que les orifices de ventilation et la pédale de cette machine à coudre ne soient jamais encombrés de peluches, poussières et morceaux de tissus.
3. Ne jamais laisser tomber ou insérer des objets dans ces ouvertures.
4. Ne jamais utiliser à l'extérieur.
5. Ne pas faire fonctionner en cas d'utilisation de produits aérosols (vaporisateurs) ou d'administration d'oxygène.
6. Pour l'éteindre, mettre tous les interrupteurs sur la position Arrêt ("O"), puis retirer la fiche de la prise.
7. Ne pas débrancher en tirant sur le cordon d'alimentation. Pour débrancher, saisir la fiche, et non le cordon.
8. Tenir ses doigts à l'écart de toute pièce mobile. Faire tout spécialement attention aux abords de l'aiguille de la machine à coudre.
9. Toujours utiliser la plaque à aiguille adéquate. Une mauvaise plaque peut casser l'aiguille.
10. Ne pas utiliser d'aiguilles tordues.
11. Ne pas tirer ou pousser le tissu en cousant. Cela pourrait dévier l'aiguille et la rompre.
12. Éteindre cette machine à coudre (mettre l'interrupteur sur "O") avant d'effectuer des réglages à proximité de l'aiguille, tels que l'enfilage, le changement d'aiguille, la mise en place de la canette ou le changement de pied-de-biche, etc.
13. Toujours débrancher cette machine à coudre de la prise électrique avant de retirer les plaques de protection, de la lubrifier, ou avant d'effectuer tout réglage mentionné dans le présent manuel d'utilisation.

La conception et les spécifications peuvent être modifiées sans préavis.

Selon la législation nationale, ce produit doit être recyclé en toute sécurité en accord avec les règles prévues pour les appareils électriques ou électroniques.

En cas de doute, contactez votre revendeur de machine à coudre. (union européenne seulement)

Nom des pièces 2

Dénomination des composants.... 3

Accessoires standard.... 5

Table d'extension 5

Couture avec le bras libre... 5

Préparation du travail de couture

Raccordement de la machine au secteur.... 7

Contrôle de la vitesse de couture.... 7

Boutons de commande de la machine 9

Bouton de marche arrière 9

Bouton de position d'aiguille haute/basse 9

Bouton circulaire 9

Plaque de reprise....11

Changement de pied-de-biche....11

Dépose et pose du support de pied-de-biche.....11

Relevage et abaissement du pied-de-biche..... 13

Équilibrage de la tension du fil.... 13

Changement d'aiguille 15

Tableau des fils et des aiguilles 15

Remplissage de la canette 17

Retrait de la canette... 17

Mise en place du porte-bobine 17

Porte-bobine supplémentaire 17

Enfilage pour le bobinage de canette 19

Introduction de la canette 21

Enfilage de la machine 23

Remontée du fil de canette.... 25

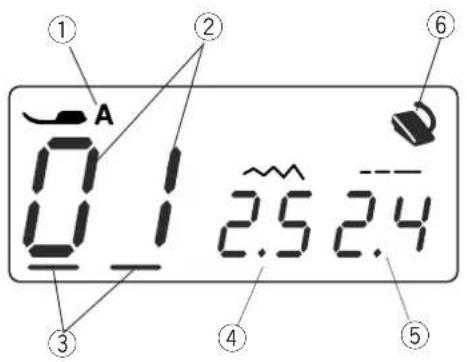

Ecran à LCD 27

Sélection des motifs... 27

POINTS de BASE

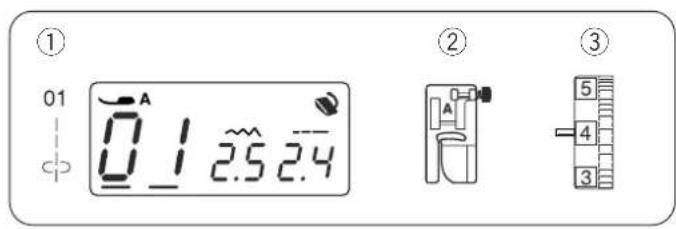

Point droit... 29

Pour coudre 29

Arrêt d'une couture 29

Modification du sens de la couture 29

Modification de la longueur de point.... 31

Modification de la position de l'aiguille 31

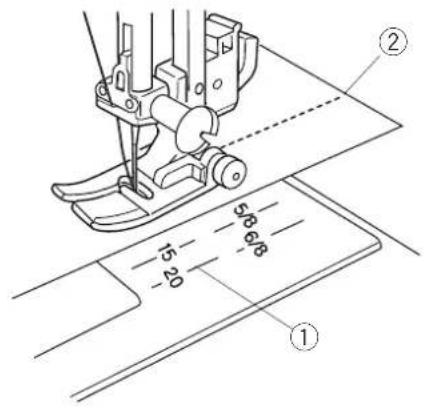

Utilisation des lignes guides de couture 33

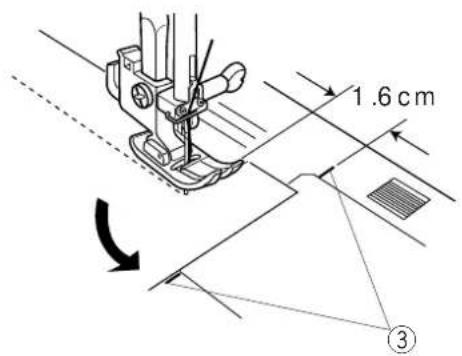

Couture à angle droit 33

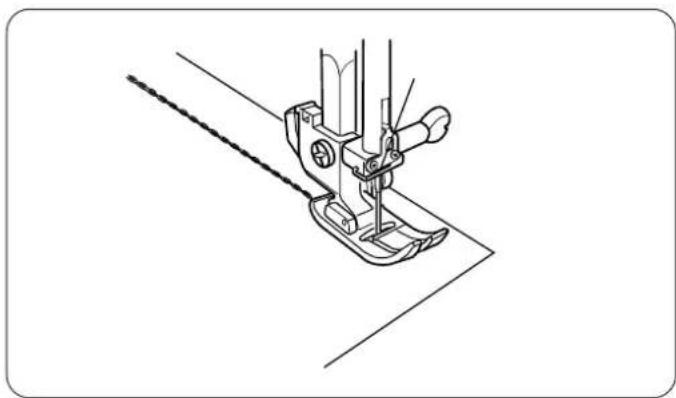

Pour coudre à partir du bord d'un tissu épais...... 33

Triple point élastique.... 35

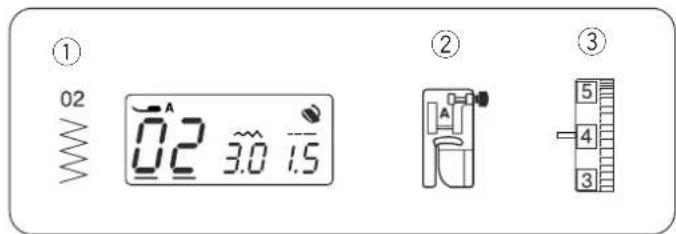

Point zigzag 37

Modification de la largeur de point 37

Modification de la longueur de point 37

Point de surfilage 39

Point tricot 39

Point zigzag multiple (point pour tissu tricot)… 39

Boutonnières 41

Boutonnière carrée.... 41

Pour modifier la largeur de boutonnière.... 45

Pour modifier la densité des points de boutonnière... 45

Boutonnière à bout rond.... 45

Boutonnière à œillet 45

Boutonnière cordonnet.... 47

Couture des boutons.... 49

Ourlet invisible.... 51

Réglage de la position de l'aiguille.... 51

Couture décorative

Entre-deux...53

Point de feston 53

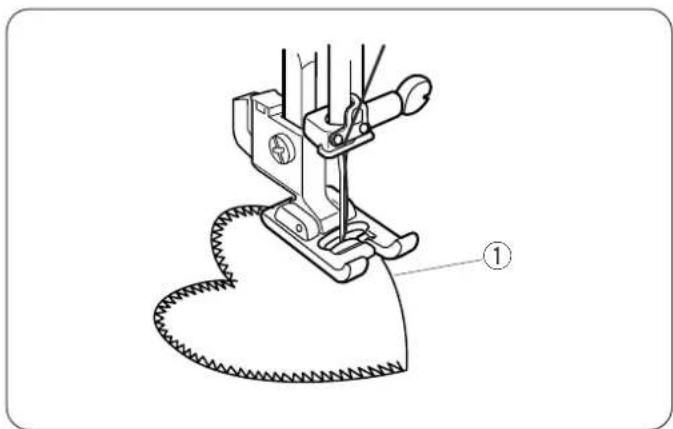

Appliqué 55

Patchwork 55

Smocks 57

Points passés... 57

Point de croix 59

Points stretch décoratifs.... 59

Correction de motifs élastiques déformés.... 61

SOINS et entretien

Nettoyage du logement de crochet et des griffes

d'entraînement 63

Remplacement du support de canette 63

Problèmes et signaux d'alerte... 66

Dépistage des pannes 69

Dénomination des composants

①Écran à LCD ②Bouton circulaire ③Axe du dévidoir ④Trou pour porte-bobine supplémentaire ⑤Trou pour porte-bobine ⑥Guide-fil de bobinage de canette ⑦Guide-fil ⑧Lever releveur de fil ⑨Sélecteur de réglage de tension ⑩Plaque frontale ⑪Coupe-fil ⑫Plaque à aiguilles ⑬Table d'extension (rangement des accessoires) ⑭Couvercle de crochet ⑮Bouton d'ouverture du couvercle de crochet ⑯Bouton de marche arrière ⑰Bouton de position d'aiguille haute/basse

⑱Support de pied-de-biche ⑲Pied de point zigzag A ⑳Aiguille ②Vis de pince-aiguille

②Poignée de transport ⑳Volant ⑳Molette d'équilibrage d'entraînement ⑲Interrupteur d'alimentation ②6Prise de courant de la machine ⑳Entrée d'alimentation ⑳Bras libre ⑲Lever de boutonnière ③0Releveur de pied

①Aiguilles ②Canette ③Découd-vite ④Porte-bobine supplémentaire ⑤Pied de point zigzag A (livré fixé à la machine) ⑥Pied pour point passé F ⑦Pied pour boutonnière automatique R ⑧Porte-bobine ⑨Cousinet de feutre ⑩Plaque de reprisage ⑪Tournevis ⑫Porte-bobine ⑬Cordon d'alimentation ⑭Manuel d'instruction ⑮Pédale ⑯Couverture souple

La table d'extension procure une surface de couture supplémentaire et est facilement escamotable pour la couture en bras libre.

Les accessoires peuvent être rangés dans la table.

Dépose de la table d'extension:

Écartez la table d'extension de la machine, comme illustré.

Pose de la rallonge de table:

Poussez la table d'extension tout en introduisant la languette dans la fente jusqu'à ce qu'elle s'encastre dans la machine avec un claquement.

Table d'extension Languette Fente Rangement des accessoires

Les accessoires sont rangés dans la table d'extension.

Couture avec le bras libre

La couture en bras libre est utile pour le reprisage des chaussettes ou la réparation des accrocs aux genoux, aux coudes, etc.

Remarque :

Avant le branchement au secteur, assurez-vous que le voltage indiqué sur la machine correspond au type de courant du secteur.

Mettez l'interrupteur d'alimentation en position d'arrêt. Introduisez la fiche de la pédale dans la prise de la machine.

Introduisez la fiche de la machine dans la prise de la machine.

Introduisez la fiche d'alimentation dans la prise murale. Mettez l'interrupteur d'alimentation en position de marche.

①Interrupteur d'alimentation ②Fiche de la pédale ③Prise de courant de la machine ④Fiche de la machine ⑤Entrée d'alimentation ⑥Fiche d'alimentation ⑦Prise de courant murale

Remarque:

Assurez-vous que la fiche de la pédale s'insère dans la rainure de la prise de courant de la machine.

Lorsque l'alimentation est branchée, la fenêtre indicatrice affichera un exemple de motif puis indiquera 01.

Avertissement:

Pendant le fonctionnement de la machine, maintenez toujours votre attention sur la zone de couture, et ne touchez aucun élément en mouvement tel que le levier releveur de fil, le volant ou l'aiguille.

Coupez toujours l'interrupteur d'alimentation et débranchez la machine :

• lorsque vous laissez la machine sans surveillance,
• lorsque vous installez ou démontez des éléments,
• lorsque vous nettoyez la machine. Ne placez rien sur la pédale, sinon la machine risque de tourner par intermittence.

Contrôle de la vitesse de couture

Vous pouvez faire varier la vitesse de couture en appuyant sur la pédale.

Plus vous appuyez sur la pédale, plus la machine tourne rapidement.

Remarques:

Empêchez l'accumulation de peluches, poussière et pièces de vêtement sur la pédale.

Ne placez rien sur la pédale.

Bouton de marche arrière

Lorsque vous cousez les motifs de point n° 01, 02 ou 04

La machine coud en marche arrière tant que le bouton de marche arrière est enclenché.

Si vous appuyez sur le bouton de marche arrière pour tous les autres points, la machine coud des points d'arrêt sur place, puis s'arrête automatiquement.

Bouton de marche arrière

Bouton de position d'aiguille haute/basse

Ce bouton sert à relever ou abaisser l'aiguille. La machine peut s'arrêter avec l'aiguille en position relevée ou abaissée selon la position d'aiguille déterminée par ce bouton.

Bouton de position d'aiguille haute/basse

Bouton circulaire

Ce bouton est utilisé pour déplacer le curseur pour sélectionner les motifs et aussi pour modifier la valeur du réglage.

①Bouton circulaire ②Curseur

Appuyez sur le marque ◀ (gauche) pour déplacer le curseur vers la gauche.

Appuyez sur le marque ▷ (droite) pour déplacer le curseur vers la droite.

Déplacez le curseur sous le nombre ou la valeur que vous voulez changer.

Appuyez sur la marque △ (haut) pour augmenter la valeur.

Appuyez sur la marque ▽ (bas) pour diminuer la valeur.

Positionnez la plaque de reprisage avec ses 3 pions au-dessous.

Insérez les pions de la plaque de reprisage dans les trous de la plaque aiguille.

①Pions ②Trous

Dépose:

Soulevez le bord avant de la plaque de reprisage pour la retirer.

Remarque:

Retirez la plaque de reprisage lors de l'ouverture du couvercle du crochet.

Mettez l'interrupteur d'alimentation en position d'ARRÊT avant de changer le pied. Utilisez toujours le pied approprié pour le motif sélectionné. Un mauvais pied peut casser l'aiguille. Ne pas pousser le levier vers le bas pour éviter de le casser.

Pour désencastreler le pied:

Soulevez l'aiguille et le pied-de-biche.

Appuyez sur le levier situé à l'arrière du support de pied-de-biche et le pied s'abaissera.

①Levier

Pour enclencher le pied:

Placez le pied-de-biche de façon à ce que la charnière du pied se trouve juste sous l'échancrure du support.

Abaissez le support de pied pour verrouiller le pied en position.

② Échancrure ③ Charnière

Chaque pied est identifié par une lettre.

④ Lettre d'identification

Avertissement:

Mettez l'interrupteur d'alimentation en position d'ARRÊT avant de retirer ou d'installer le support de pied-de-biche.

Dépose:

Relevez la tige du pied-de-biche et tournez la vis de fixation dans le sens inverse des aiguilles d'une montre pour retirer le support de pied-de-biche.

①Vis de blocage ②Support de pied-de-biche

Pose:

Alignez le trou dans le support de pied avec le trou fileté situé sur la tige du pied-de-biche, puis introduisez la vis de fixation dans le trou.

Serrez la vis de fixation en la tournant dans le sens des aiguilles d'une montre.

Trou Trou fileté

Relevage et abaissement du pied-de-biche

Le releveur de pied permet de relever et d'abaisser le pied-de-biche. Vous pouvez relever le pied-de-biche à environ 6 mm de plus que sa position haute normale en exerçant plus de pression lorsque vous relevez le releveur de pied. Cela permet de retirer facilement le pied-de-biche et vous aide à positionner les tissus épais dessous.

①Releveur de pied ②Position relevée normale ③Extra lift

Équilibrage de la tension du fil

Il faut régler la tension du fil d'aiguille en fonction des tissus à coudre, du nombre d'épaisseurs de tissu et de la méthode de couture utilisée.

Pour régler la tension du fil, tournez le sélecteur de tension.

Sélecteur de réglage de tension Repère de réglage

Tension équilibrée:

Les points droits sont parfaits lorsque les fils se bouclent entre les deux épaisseurs du tissu.

Pour un point zigzag parfait, le fil de la canette ne doit pas ressortir sur l'endroit du tissu, et le fil de l'aiguille doit légèrement ressortir sur l'envers du tissu.

③Fil d'aiguille ④Fil de canette ⑤Endroit du tissu ⑥Envers du tissu

La tension du fil de l'aiguille est trop élevée:

Si le fil de la canette est visible à l'endroit du tissu.

Diminuez la tension du fil de l'aiguille en réglant le sélecteur sur un numéro inférieur.

La tension du fil de l'aiguille est insuffisante:

Si le fil de l'aiguille est visible sur l'envers du tissu.

Augmentez la tension du fil d'aiguille en réglant le sélecteur sur un numéro supérieur.

Avertissement:

Veillez à toujours mettre l'interrupteur d'alimentation électrique sur la position arrêt et à débrancher la machine du secteur avant de changer l'aiguille.

Levez l'aiguille en tournant le volant et abaissez le pied-de-biche.

Mettez l'interrupteur d'alimentation en position d'arrêt.

Desserrez la vis du pince-aiguille en la tournant dans le sens inverse des aiguilles d'une montre.

Déposez l'aiguille du pince-aiguille.

Vis de pince-aiguille

Introduisez une nouvelle aiguille dans le pince-aiguille, avec le côté plat orienté vers l'arrière.

Au moment d'introduire l'aiguille dans le pince-aiguille, poussez-la au maximum vers le haut, contre l'axe de butée, puis serrez fermement la vis du pince-aiguille.

②Axe de butée

③Côté plat

Pour vérifier si une aiguille est droite, placez le côté plat de l'aiguille sur une surface plane (plaque à aiguille, miroir etc.).

L'écartement entre l'aiguille et la surface plane doit être le même partout. N'utilisez jamais une aiguille émoussée.

④Écartement

Tableau des fils et des aiguilles

* En général, les fils et les aiguilles fines sont utilisés pour coudre les tissus fins, les fils et les aiguilles plus épaisses sont utilisées pour coudre les tissus lourds. * Testez toujours la taille du fil et de l'aiguille sur une petite pièce du tissu qui sera effectivement utilisée pour la couture. * Utilisez le même fil pour l'aiguille et la canette. * Pour coudre des tissus extensibles, très fins ou synthétiques, utilisez une aiguille pour tissu extensible.

	Tissu	Fil	Aiguille
Léger	Crêpe de chine, voile, linon, organdi, georgette, Tricot	Fil de soie finFil de coton finFil synthétique finFil polyester finRenforcé avec du cotonFil de soie 50	9-11
Moyen	Lainage, coton, piqué, sergé, tricot double, percale	Fil de coton 50 à 80Fil polyester renforcé avec cotonSynthétique 50 à 60	11-14
Épais	Denim, tweed gabardine, tissu de manteau et de rembourrage	Fil de soie 50Fil de coton 40 à 50Fil de polyester Renforcé avec coton synthétique 40 à 50	14-16

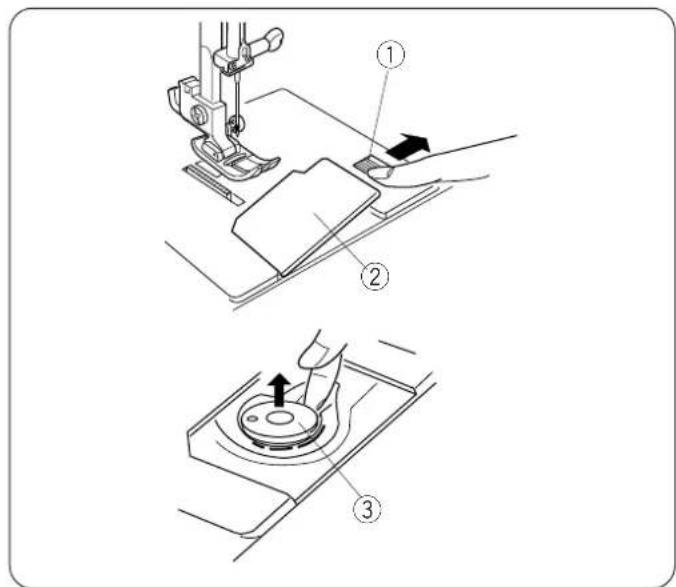

Retrait de la canette

Poussez le bouton d'ouverture du couvercle de crochet vers la droite, puis retirez le couvercle de crochet.

Bouton d'ouverture du couvercle de crochet Couvercle de crochet

Soulevez la canette pour la sortir.

③Canette

Mise en place du porte-bobine

Introduisez le porte-bobine dans l'orifice comme illustré.

Porte-bobine Orifice de pose

Mise en place de la bobine de fil

Placez une bobine de fil sur le porte-bobine, avec le fil sortant de la bobine comme illustré.

Bobine de fil Porte-bobine

Appuyez fermement le disque fixe-bobine contre la bobine de fil.

Disque fixe-bobine

Porte-bobine supplémentaire

Le porte-bobine supplémentaire permet de remplir une canette sans désenfiler la machine.

Introduisez le porte-bobine supplémentaire dans le trou. Placez le feutre et une bobine sur l'axe.

①Porte-bobine supplémentaire ②Feutre pour porte-bobine ③Trou du porte-bobine

1 Tenez le fil des deux mains et faites-le passer sous le guide-fil. ①Guide-fil ②Tirez le fil vers vous et enroulez-le autour du guide-fil de bobinage de canette. ②Guide-fil de bobinage de canette 3 Faites passer le fil par l'orifice de la canette, en l'enfilant de l'intérieur vers l'extérieur. Placez la canette sur l'axe du dévidoir. ③Axe du dévidoir

4 Poussez l'axe du dévidoir vers la droite. L'indicateur affichera 8.

5 En tenant l'extrémité libre du fil dans la main, démarrez la machine.

Arrêtez la machine après avoir enroulé plusieurs épaisseurs de fil sur la canette, puis coupez le fil tout près de la canette.

6 Redémarrez la machine. Quand la canette est complètement enroulée, elle s'arrête automatiquement. Arrêtez la machine et déplacez l'axe du dévidoir vers la gauche pour le remettre en position initiale, puis coupez le fil à l'aide d'une paire de ciseaux. Retirez la canette de l'axe du dévidoir.

La machine refuse de coudre tant que l'axe du dévidoir n'a pas été remis à gauche.

Placez la canette dans le support de canette avec le fil se déroulant dans le sens contraire des aiguilles d'une montre.

Fil Support de canette

2 Guidez le fil dans l'encoche à l'avant du support de canette.

Encoche à l'avant

3 Tirez le fil vers la gauche, en le faisant glisser entre les lames de tension.

Lames de tension

4 Continuez à tirer sur le fil avec précaution jusqu'à ce qu'il s'engage dans l'encoche sur le côté.

Encoche sur le côté

5 Tirez environ 10 cm de fil vers l'arrière. Réinstallez la plaque de recouvrement du crochet.

Remarque:

Vous trouverez un schéma d'enfilage sur la plaque de recouvrement du crochet que vous pouvez utiliser comme référence.

Schéma d'enfilage

Appuyez sur le bouton de position d'aiguille haute/basse afin de relever le levier releveur de fil jusqu'à sa position la plus élevée.

Mettez l'interrupteur d'alimentation en position d'ARRÊT avant d'enfiler la machine.

1. Tirez le fil de la bobine et faites-le passer sous le guide-fil.

①Guide-fil

2 Tirez le fil en longeant le conduit droit puis faites-le passer autour de la partie inférieure de la plaque du guide-fil.

Tirez le fil vers le haut le long du conduit gauche.

②Conduit droit

③Plaque du guide-fil

④Conduit gauche

3 Tirez fermement le fil de la droite vers la gauche par-dessus le levier releveur de fil et vers le bas dans le chas du levier releveur.

Lever releveur de fil

4 Tirez le fil vers le bas le long du conduit gauche et faites-le coulisser derrière le guide-fil de la barre à aiguille depuis la gauche.

Guide-fil de la barre à aiguille

5 Enfilez le fil dans le chas de l'aiguille depuis l'avant.

Chas de l'aiguille

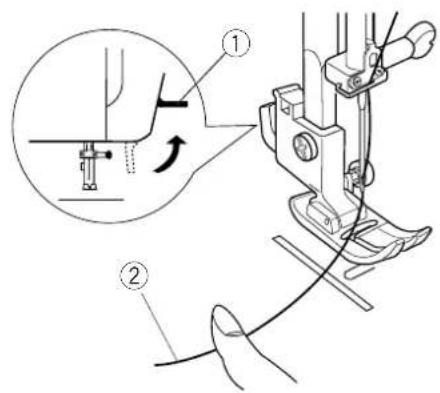

Remontée du fil de canette

Relevez le relevé-pied.

Mettez l'interrupteur d'alimentation en position de marche. Maintenez le fil d'aiguille avec votre doigt.

Releveur de pied ② Fil d'aiguille

Appuyez à deux reprises sur le bouton de position d'aiguille haute/basse pour accrocher le fil de canette.

Remontez le fil de l'aiguille afin de former une boucle de fil de canette.

Fil de canette Bouton de position d'aiguille haute/basse

Faites glisser 10 cm des deux fils vers l'arrière, sous le pied-de-biche.

L'écran à LCD affiche les informations suivantes lorsque la machine est sous tension.

① Lettre d'identification du pied recommandé ② Numéro du motif du point ③ Curseurs ④ Largeur de point ⑤ Longueur de point ⑥ Symbole de la pédale

Remarque:

Les ombres des symboles, y compris des icônes de fonctions non disponibles sur ce modèle, peuvent être évidentes sur l'écran à LCD. Référez-vous aux instructions appropriées pour les symboles applicables à votre machine.

Sélection des motifs

Appuyez sur le marque ◀(gauche) ou le marque ▷(droite) pour déplacer le curseur sous le numéro du motif (les curseurs apparaissent sous les chiffres des deux lors de la mise sous tension).

Appuyez sur le marque △(haut) ou le marque ▽(bas) jusqu'à ce que le nombre du motif désiré soit indiqué.

Pour modifier le deuxième chiffre du numéro du motif, appuyez sur la marque ◀ (gauche) de sorte que le curseur apparaît sous le deuxième chiffre seulement.

Appuyez sur la marque △ (haut) ou la marque ▽ (bas) jusqu'à ce que le nombre du motif désiré soit indiqué.

Il y a 40 motifs disponibles.

Relevez le pied, puis positionnez le tissu à côté d'une ligne guide de couture située sur la plaque à aiguille. Abaissez l'aiguille dans le tissu là où vous désirez commencer.

Tirez le fil de l'aiguille et le fil de canette vers l'arrière. Abaissez le pied-de-biche.

Appuyez sur la pédale ou sur la touche de marche/arrêt pour commencer à coudre. Guidez le tissu avec précaution le long de la ligne guide de couture.

Arrêt d'une couture

Pour fixer le début d'une couture, appuyez sur le bouton de marche arrière et cousez plusieurs points arrière.

Relâchez le bouton de marche arrière pour coudre vers l'avant.

Bouton de marche arrière

Pour fixer les extrémités d'une couture, appuyez sur le bouton de marche arrière à la fin de la couture.

Cousez quelques points en arrière pour assujettir la couture.

Relevez le pied et tirez le tissu vers l'arrière pour le sortir.

Pour couper les fils, tirez le tissu pour mettre les fils au niveau du coupe-fil comme illustré.

Les fils sont coupés à la bonne longueur pour entamer la couture suivante.

②Coupe-fil

Modification du sens de la couture

Arrêtez la machine quelques points avant la fin de la couture. Appuyez plusieurs fois sur le bouton de position d'aiguille haute/basse jusqu'à ce que l'aiguille atteigne l'extrémité de la couture.

Bouton de position d'aiguille haute/basse

Relevez le pied-de-biche.

Faites pivoter le tissu autour de l'aiguille afin de changer le sens de la couture comme souhaité.

Abaissez le pied-de-biche et commencez à piquer dans le nouveau sens.

Modification de la longueur de point

Appuyez sur le marque ◀ (gauche) ou le marque ▷ (droite) pour déplacer le curseur sous la longueur de point.

①Curseur ②Bouton circulaire

Appuyez sur la marque △ (haut) pour augmenter la longueur de point.

Appuyez sur la marque ▽ (bas) pour diminuer la longueur de point.

La longueur de point peut être modifiée de 0,0 à 4,0.

Modification de la position de l'aiguille

La position de l'aiguille des points droites (01 03) peut être modifiée.

Appuyez sur le marque ◀ (gauche) ou le marque ▷ (droite) pour déplacer le curseur sous la largeur de point.

Appuyez sur la marque △ (haut) pour déplacer la position de l'aiguille à gauche.

Appuyez sur la marque ▽ (bas) pour déplacer la position de l'aiguille à droite.

①Position de l'aiguille à gauche ②Position de l'aiguille au centre ③Position de l'aiguille à droite

Utilisation des lignes guides de couture

Les guides de couture tracés sur la plaque à aiguille vous facilitent la tâche pour mesurer les rentrés de couture.

Remarque:

Le numéro indique la distance à partir de la position centrale de l'aiguille.

① Lignes guides ② Position centrale de l'aiguille

Nombre 15	20 4/8 5/8 6/8
Distance (cm) 1.5 2.0	1.3 1.6 1.9
Distance (pouce) 1/2	5/8 3/4	—

Couture à angle droit

Pour coudre un angle droit à 1,6 cm du bord du tissu.

Lorsque le bord du tissu devant vous s'aligne sur le guide de couture des coins comme illustré, arrêtez de piquer et abaissez l'aiguille dans le tissu en tournant le volant vers vous.

Relevez le pied-de-biche et orientez le tissu de façon à aligner le rebord du tissu avec le guide de couture à 5/8" (1,6 cm).

Abaissez le pied-de-biche et commencez à piquer dans le nouveau sens.

Guides de couture des coins

Pour coudre à partir du bord d'un tissu épais

Le bouton noir situé sur le pied de point zigzag verrouille le pied en position horizontale.

Cela est utile pour commencer à coudre tout près du bord d'un tissu épais ou pour coudre en travers d'un ourlet.

Abaissez l'aiguille là où vous désirez commencer la couture.

Abaissez le pied tout en enfonçant le bouton noir.

Le pied est verrouillé en position horizontale pour éviter de déraper.

①Bouton noir

Le pied se déverrouille automatiquement après avoir fait quelques points.

①Pattern: #03 ②Presser foot: Zigzag foot A ③Thread tension: 2 - 6

Réglages de la machine

① Motif : n° 03 ② Pied-de-biche : Pied de point zigzag A ③ Tension du fil : 2 – 6

Ce point solide et durable est conseillé pour les travaux exigeant une élasticité et une solidité pour assurer un confort et une durabilité.

Il peut servir à renforcer des zones telles que les entrejambes et les emmanchures.

Il peut également être utilisé dans les travaux de réalisation de sacs à dos, pour renforcer leur solidité.

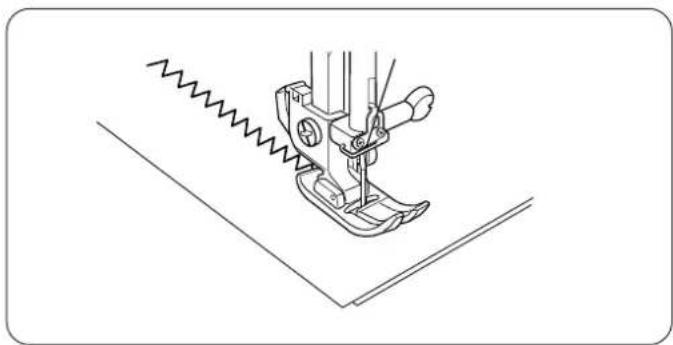

Le point zigzag peut être utilisé dans diverses applications, dont le surfilage. Il peut être utilisé sur la plupart des étoffes tissées.

Un point zigzag dense peut également être utilisé pour les appliqués.

Modification de la largeur de point

Appuyez sur le marque ◀ (gauche) ou le marque ▷ (droite) pour déplacer le curseur sous la largeur de point.

①Curseur ②Bouton circulaire

Appuyez sur la marque △ (haut) pour augmenter la largeur de point.

Appuyez sur la marque ▽ (bas) pour diminuer la largeur de point.

③ Largeur de point

La largeur de point peut être modifiée de 0,0 à 5,0 par intervalle de 0,5.

Modification de la longueur de point

Appuyez sur le marque ◀(gauche) ou le marque ▷(droite) pour déplacer le curseur sous la longueur de point.

Appuyez sur la marque △ (haut) pour augmenter la longueur de point.

Appuyez sur la marque ▽ (bas) pour diminuer la longueur de point.

① Longueur de point

Ce point peut être utilisé pour coudre et en même temps surfiler les bords d'un tissu.

Utilisez ce point lorsque vous n'avez pas besoin d'ouvrir deux épaisseurs à plat.

Guidez le tissu avec précaution de façon à ce que l'aiguille pique à côté du bord lorsqu'elle effectue son mouvement vers la droite.

Réglages de la machine

① Motif : n° 07 ② Pied-de-biche : Pied de point zigzag A ③ Tension du fil : 3 – 6

Ce point est conseillé pour coudre des tissus comme les tricots synthétiques et le velours extensible car il procure la plus grande élasticité et la plus grande solidité qui soient.

Piquez le long du bord du tissu en laissant une réserve de couture suffisante.

Après la couture, coupez la réserve de couture près des points.

Point zigzag multiple (point pour tissu tricot) réglages de la machine

① Motif : n° 04 ② Pied-de-biche : Pied de point zigzag A ③ Tension du fil : 3 – 6

Ce point sert à finir le bord brut de tissus synthétiques et d'autres tissus extensibles qui ont tendance à froncer.

Piquez le long du bord du tissu en laissant un rentré de couture suffisant.

Après la couture, coupez le rentré de couture près des points.

Il existe trois types différents de boutonnières.

N° 10 boutonnière carrée

Utilisées en général pour les tissus moyens ou lourds.

N° 11 boutonnière à bout rond

Pour les tissus fins ou moyens tels que les tissus utilisés pour les chemises et les vêtements pour enfants.

N° 12 boutonnière à œillet

Pour les tissus moyens ou lourds, comme les tissus utilisés pour faire les vestes et pardessus.

Réglages de la machine

① Motif de point : n° 10 ② Pied : Pied de boutonnière automatique R ③ Tension du fil : 1 – 5

Remarques:

• La dimension de la boutonnière est automatiquement déterminée en plaçant le bouton à l'arrière du pied de boutonnière automatique R.
• Le porte-bouton du pied accepte les boutons de 1 cm à 2,5 cm de diamètre.
• Il est parfois nécessaire de modifier la taille de la boutonnière lorsqu'on utilise certains tissus et fils lourds ou particuliers.
• Réalisez d'abord un échantillon de boutonnière en utilisant un morceau de tissu, afin de vérifier vos réglages.
• La largeur prédéfinie de la boutonnière convient aux boutons ordinaires.
• Utilisez un entoilage sur les tissus extensibles ou fins.

Pour coudre

① Appuyez sur la touche de position d'aiguille haute/basse pour relever l'aiguille. Installez le pied de boutonnière automatique R en enclenchant la charnière dans l'échancrure du support de pied.

①Échancrure ②Charnière

②Tirez le porte-bouton vers l'arrière et placez-y le bouton. Resserrez le porte-bouton sur le bouton.

③Porte-bouton

Remarque:

Si le bouton est extrêmement épais, réalisez un échantillon de boutonnière sur une chute du tissu que vous utilisez.

Si le bouton entre difficilement dans l'échantillon de boutonnière, vous pouvez augmenter la longueur de la boutonnière en tirant un peu le porte-bouton vers l'arrière. Ceci permet d'augmenter la longueur de la boutonnière.

Espace supplémentaire

Pour être continué à la page 43.

3 Abaissez à fond le levier de boutonnière.

Lever de boutonnière

Remarque:

Si vous commencez à coudre la boutonnière sans avoir abaissé le levier de boutonnière, l'écran à LCD affichera un signal d'alerte.

Signal d'alerte

4 Insérez le coin du tissu sous le pied.

Appuyez deux fois sur la touche de position d'aiguille haute/basse. Retirez le tissu vers la gauche pour tirer le fil de l'aiguille par le trou du pied. Placez le tissu sous le pied, puis abaissez l'aiguille au point de départ de la marque de boutonnière. Abaissez ensuite le pied de boutonnière automatique R.

⑦ Marque de boutonnière ⑧ Point de départ

Remarque :

Vérifiez que l'espace entre le coulisseau et la butée est nul, sinon la longueur de gauche et celle de droite seront différentes.

⑨Coulisseau ⑩Butée ⑪Espace nul ⑫Espace de couture

5 Démarrez la machine pour coudre la boutonnière.

La boutonnière est cousue dans la séquence telle que montrée.

Lorsque la boutonnière est terminée, la machine s'arrête automatiquement avec l'aiguille en position haute.

Pour coudre une autre boutonnière, soulevez le pied-de-biche. Déplacez le tissu là où la prochaine boutonnière doit être cousue, puis abaissez le pied-de-biche et démarrez la machine.

Une fois la boutonnière terminée, relevez à fond le levier de boutonnière.

Lever de boutonnière

7 Retirez le tissu et placez une épingle juste sous la bride d’arrêt à chaque extrémité, afin d’éviter de couper accidentellement des points. Coupez la fente à l’aide du découd-vite. Utilisez un poinçon à perforer pour ouvrir une boutonnière à œillet.

Charnière Découd-vite

Pour modifier la largeur de boutonnière

Appuyez sur le marque ◀ (gauche) ou le marque ▷ (droite) pour déplacer le curseur sous la largeur de point.

Appuyez sur la marque △ (haut) pour augmenter la largeur de boutonnière.

Appuyez sur la marque ▽ (bas) pour diminuer la largeur de boutonnière.

① Curseur ② Largeur de boutonnière

La largeur peut être modifiée de 2,5 à 5,0.

Pour modifier la densité des points de boutonnière

Appuyez sur le marque ◀ (gauche) ou le marque ▷ (droite) pour déplacer le curseur sous la longueur de point.

Appuyez sur la marque △ (haut) pour augmenter la densité des points de boutonnière.

Appuyez sur la marque ▽ (bas) pour diminuer la densité des points de boutonnière.

La densité peut être modifiée de 0,2 à 0,8.

Réglages de la machine

① Motif de point : n° 11 ② Pied : Pied de boutonnière automatique R ③ Tension du fil : 1 – 5

Ce type de boutonnière est utilisé sur les tissus fins à moyennement épais, notamment les chemisiers et vêtements pour enfants.

La procédure de couture est la même que pour la N.º 10 boutonnière carrée.

* La largeur peut être modifiée de 2,5 à 5,0. * La densité peut être modifiée de 0,2 à 0,8.

Réglages de la machine

① Motif de point : n° 12 ② Pied : Pied de boutonnière automatique R ③ Tension du fil : 1 – 5

La procédure de couture est la même que pour la N.º 10 boutonnière carrée.

Utilisez un poinçon à perforer pour ouvrir une boutonnière à œillet.

* La largeur ne peut pas être changée. * La densité peut être modifiée de 0,2 à 0,8.

① Motif : n° 10 ② Pied-de-biche : Pied de boutonnière automatique R ③ Tension du fil : 1 – 5

Pour coudre une boutonnière cordonnet, suivez les mêmes étapes que pour la boutonnière carrée.

1 Le pied de boutonnière automatique R étant relevé, accrochez le cordonnet de remplissage sur l'ergot se trouvant à l'arrière du pied de boutonnière. 2 Placez les extrémités du cordonnet vers vous, sous le pied de boutonnière, en dégageant la partie avant. Accrochez les extrémités du cordonnet de remplissage dans la fourchette à l'avant du pied de boutonnière pour les maintenir.

①Ergot ②Fourchette ③Cordonnet

3 Piquez l'aiguille dans le vêtement au point où la boutonnière doit commencer, puis abaissez le pied. Abaissez le levier de boutonnière et le pied.

Démarrez la machine et cousez la boutonnière par-dessus le cordonnet de remplissage.

La machine s'arrête automatiquement lorsqu'elle a terminé.

Remarques:

Réglez la largeur de point en fonction de l'épaisseur du cordonnet utilisé.

Pour couper l'ouverture de boutonnière, référez-vous à la page 43.

4 Retirez le tissu de la machine et coupez les fils de couture.

Coupez les deux extrémités du cordon.

①Motif: n° 02 ②Pied-de-biche: Pied pour point passé F ③Tension du fil: 3 – 7 ④Plaque à repriser

Fixez la plaque à repriser.

Alignez les trous du bouton avec la fente du pied-de-biche.

Abaissez ce dernier de façon à maintenir le bouton en place.

Ajustez la largeur du point de façon à ce que l'aiguille pique dans le trou gauche du bouton.

Tournez le volant à plusieurs reprises jusqu'à ce que la barre à aiguille bascule vers la droite. Réajustez la largeur du point, si nécessaire.

Remontez la machine et effectuez une dizaine de points à vitesse lente.

Relevez le pied-de-biche et retirez le tissu.

Coupez le fil de l'aiguille et le fil de canette, dépassez que de 10 cm.

Tirez sur le fil de canette afin d'amener le fil de l'aiguille sur l'envers du tissu, puis faites un nœud avec les fils.

Lorsque vous avez terminé de coudre, relevez les griffes d'entraînement.

① Motif de point : n° 08 ou 09 ② Pied-de-biche : Pied de point zigzag A ③ Tension du fil : 3 – 6

Utilisez le motif n° 09 pour tissus et 08 pour les tricots et tissus extensibles.

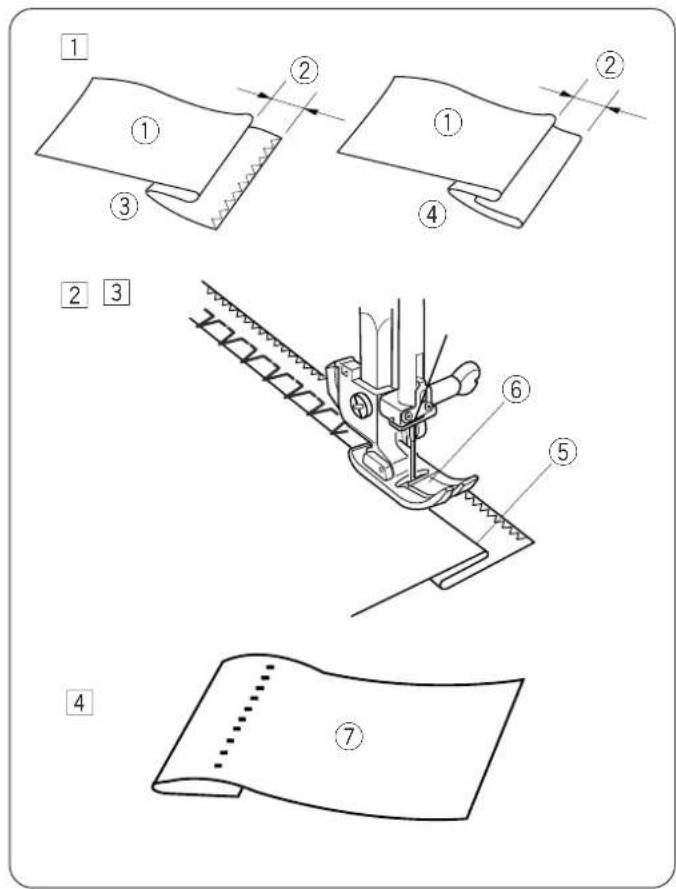

1. Sur les tissus épais qui s'effilochent, il faut tout d'abord surfiler le bord brut.

Pour les tissus fins ou moyens, pliez l'ourlet sous le tissu comme illustré. Pliez l'ourlet, l'envers du tissu étant sur le dessus afin de former un rentré de 0,5 cm.

①Envers du tissu ②0,5 cm ③Tissus épais ④Tissus fins et moyennement épais

2 Placez le tissu afin que l'aiguille perce juste le bord plié lorsqu'elle parvient à l'extrémité gauche de l'ouvrage. Abaissez le pied-de-biche.

Réglez au besoin la position de l'aiguille à l'aide de la touche de réglage de la largeur de point.

3 Piquez lentement tout en guidant le bord replié le long du côté gauche de l'ouverture libre du pied.

Bord plié Ouverture libre

4 Une fois la couture terminée, ouvrez le tissu et repassez-le.

Endroit du tissu

Remarque:

Si l'aiguille perce le tissu trop à gauche, les points ressortiront à l'endroit du tissu.

Réglage de la position de l'aiguille

Appuyez sur le marque ◀ (gauche) ou le marque ▷ (droite) pour déplacer le curseur sous la largeur de point.

Appuyez sur la marque △ (haut) pour déplacer la position de l'aiguille à gauche.

Appuyez sur la marque ▽ (bas) pour déplacer la position de l'aiguille à droite.

Remarque:

La position de piqure de l'aiguille peut varier mais la largeur de point restera identique.

Fagoting

①Pattern: #13 or #26 ②Presser pied: Satin stitch foot F ③Tension de fil: 3 - 6

① Motif de point : n° 13 ou 26 ② Pied-de-biche : Pied pour point passé F ③ Tension du fil : 3–6

Utilisez ce point pour joindre deux morceaux de tissu afin de créer un aspect ajouré dans l'ouvrage et donner de l'intérêt au dessin.

Repliez 1,5 cm sous chaque bord de tissu et repassez. Épinglez les deux bords sur du papier ou un entoilage détachable à 0,3 cm l'un de l'autre. Cousez lentement en guidant le tissu afin que l'aiguille pique le bord plié de chaque côté.

Une fois la couture terminée, retirez le papier.

① Papier

Réglage de la machine

① Motif de point : n° 14 ou 21 ② Pied-de-biche : Pied pour zigzag A (motif n° 14) ou Pied pour point passé F (motif n° 21) ③ Tension du fil : 3–6

Cousez les points à environ 1 cm à l'intérieur du bord du tissu.

Recoupez l'extérieur des points comme illustré. Veillez à ne pas couper le fil.

Applique

①Stitch pattern: #02 ②Presser foot: Satin stitch foot F ③Thread tension: 1 - 4

① Motif de point : n° 02 ② Pied-de-biche : Pied pour point passé F ③ Tension du fil : 1 – 4

Placez l'appliqué sur le tissu et cousez un bâti pour le maintenir en place.

Ajustez la largeur et la longueur du point nécessaire.

Cousez en guidant le bord de l'appliqué le long de la fente du pied, de façon à ce que l'aiguille dépasse le bord de l'appliqué lorsqu'elle bascule vers la droite.

①Bord extérieur

① Motif de point : n° 15 ② Pied-de-biche : Pied pour point passé F ③ Tension du fil : 2–5

Piquez les deux morceaux du patchwork avec des points droits et repassez les rentrés de couture ouverts.

Cousez le motif n° 15 à l'endroit du vêtement en le centrant sur la ligne de couture.

Motif de point : n° 16, 23, 24 ② Pied-de-biche : Pied pour point passé F ③ Tension du fil : 3 – 6

La confection de smocks est un travail délicat effectué sur les vêtements d'enfants ou les chemisiers pour femmes.

Choisissez un tissu doux et léger, comme la batiste, le guingan ou le challis. Coupez trois fois plus de tissu que la largeur projetée.

Sélectionnez point droit n° 01 et réglez la longueur de point à 4,0.

Desserrez la tension du fil à "1" et cousez à 1 cm d'intervalle.

Ligaturez les fils d'un côté. Depuis l'autre extrémité du tissu, tirez les fils de la canette pour répartir les fronces de façon homogène. Fixez les fils à l'autre extrémité.

Cousez les smocks entre les coutures droites. Retirez les points droits en tirant dessus.

Réglage de la machine

① Motif de point : n° 17–22 ② Pied-de-biche : Pied pour point passé F ③ Tension du fil : 3–6

Pour obtenir de meilleurs résultats, un entoilage doit être utilisé sur l'envers du tissu lorsque l'on travaille sur des tissus extensibles ou élastiques.

① Motif de point : n° 28–31 ② Pied-de-biche : Pied pour point passé F ③ Tension du fil : 3–6

Ce motif vous permet de réaliser des modèles au point de croix en moitié moins de temps que s'il ne fallait broder à la main.

Cousez à partir du centre vers l'extérieur.

Réglage de la machine

① Motif de point: n° 14–16, 23–40 ② Pied-de-biche: Pied pour zigzag A ou Pied pour point passé F ③ Tension du fil: 3–6

Guidez soigneusement le tissu pendant la couture car il a tendance à glisser d'un côté ou de l'autre.

Remarque:

Si les motifs de points élastiques sont inégaux lorsque vous cousez sur un tissu particulier, modifiez-les avec la molette d'équilibrage d'entraînement (voir la page 61).

Correction de motifs élastiques déformés

Les résultats obtenus avec les motifs élastiques peuvent varier selon les conditions de couture (vitesse de couture, type de tissu, nombre d'épaisseurs, etc.).

Faites toujours un essai de couture sur une chute du tissu que vous voulez utiliser.

Si les motifs de point élastique sont déformés, corrigez l'anomalie à l'aide du sélecteur d'équilibrage d'entraînement.

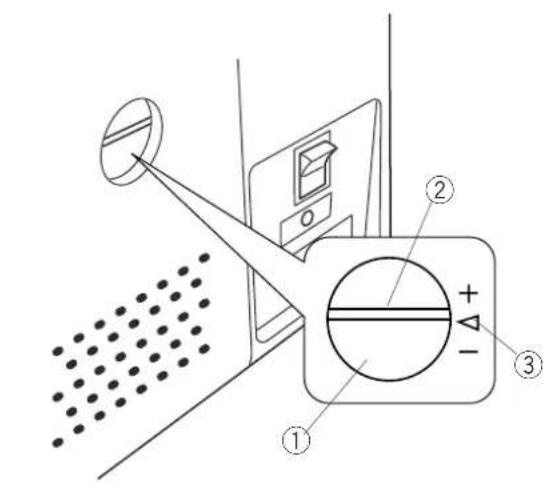

Sélecteur d'équilibrage d'entraînement

Remarque:

Dans la couture normale, réglez le sélecteur à la position neutre, c'est-à-dire la rainure sur le sélecteur est centré avec le repère de réglage.

② Position neutre ③ Repère de réglage

Exemple: motif n° 05

Si le motif est comprimé, tournez le sélecteur dans le sens du “+”. Si le motif est étiré, tournez le sélecteur dans le sens du “—”.

Mettez l'interrupteur d'alimentation électrique sur la position arrêt avant de procéder à son nettoyage.

Remarque:

Ne démontez pas la machine en outrepassant les instructions de cette section.

Nettoyez l'extérieur de la machine avec un chiffon et un savon doux.

Nettoyage du logement de crochet et des griffes d'entraînement

①Retirez le pied-de-biche et l'aiguille. Retirez la vis de la plaque à aiguille à l'aide du tournevis. Retirez la plaque à aiguille et sortez la canette.

①Vis

2. Relevez le support de canette et déposez-le.

Support de canette

3 Brossez la poussière et les peluches. Essuyez le support de canette à l'aide d'un chiffon doux et sec.

4 Nettoyez les griffes d'entraînement et le logement de crochet avec une brosse anti-peluche.

③Brosse anti-peluche ④Griffes d'entraînement

5 Essuyez le logement de crochet à l'aide d'un chiffon doux et sec.

Logement de crochet

Remarque:

Vous pouvez également utiliser un aspirateur.

Remplacement du support de canette

1 Introduisez le support de canette dans le logement de crochet.

2 Assurez-vous que le bouton du support de canette est bien placé près de la butée dans le logement de crochet.

①Bouton ②Butée

3 Replacez la canette.

Installez la plaque à aiguille en insérant les deux broches de guidage dans les trous de la plaque à aiguille. Resserrez fermement la vis avec un tournevis.

Trous de guidage Vis

Problèmes et signaux d'alerte

Si un avertisseur sonore se déclenche et qu'un signal d'avertissement s'affiche sur l'indicateur, suivez les conseils suivants.

Signal d’alerte	Anomalie	Essayez ceci
	Le signe de la pédale cligne lorsque la pédale n’est pas de l’ordere pendant la couture.	Remplacere la pédale.
	La boutonnière est cousue sans abaisser le levier de boutonnière.	Abaissez le levier de boutonnière et redémarrez la machine.
	L’axe du dévidoir est poussé vers la droite pour le bobinage de canette.	Repoussez l’axe du dévidoir vers la gauche.
	La machine a redémarrée trop tôt après s’être arrêtée en raison d’une surcharge.L’axe du dévidoir est verrouillé par blocage du fil lors de l’enroulement de la canette.	Attendez au moins 15 secondes avant de redémarrer la machine.Tournez l’interrupteur et retirez les fils coincés.

Remarque:

Le dispositif de sécurité coupe le courant lorsque la machine est bloquée. Si les fils se coincent, retirez les fils emmêlés et remettez le courant au bout de 3 minutes.

Signal sonore L'avertisseur sonore se déclenche dans les cas suivants:

Pip Opération normale

Pip-pip-pip Opération invalide

Pip-pip-peep Couture de boutonière terminée

Peep Dysfonctionnement

Il est tout à fait normal que les moteurs internes émettent un faible bourdonnement.

Dépistage des pannes

Anomalie	Causa	Referencia
Le fil d’aiguille casse.	1. Le fil d’aiguille n’est pas bien enfilé.2. Le fil d’aiguille est trop tendu.3. L’aiguille est déformée ou émoussée.4. L’aiguille est mal positionnée.5. Le fil de l’aiguille et le fil de la canette ne sont pas correctement placés sous le pied-de-biche (tirés vers l’arrière du pied-de-biche) au début de la piqûre.6. Le tissu n’est pas tiré vers l’arrière après la couture.7. Le fil est trop épais ou trop fin pour l’aiguille.	Page 23Page 13Page 15Page 15Page 29Page 29Page 15
Le fil de canette casse.	1. Le fil de la canette est mal enfilé dans le support de canette.2. Il y a une accumulation de peluches dans le support de canette.3. La canette est endommagée et ne tourne pas correctement.4. Le fil est mal enroulé sur la canette.	Page 21Page 63Remplacez la canette.Enroulez de nouveau la canette.
L’aiguille casse.	1. L’aiguille est mal positionnée.2. L’aiguille est déformée ou émoussée.3. La vis du pince-aiguille est trop desserrée.4. Vous n’utilisez pas le pied approprié.5. Le tissu n’est pas tiré vers l’arrière après la couture.6. L’aiguille est trop fine pour le tissu utilisé.	Page 15Page 15Page 15Utilisez le pied approprié.Page 29Page 15
Le fil d’aiguille forme des boucles.	1. Le fil de l’aiguille n’est pas assez tendu.2. La taille de l’aiguille ne convient pas au fil.	Page 13Page 15
Points sautés.	1. L’aiguille est mal positionnée.2. L’aiguille est déformée ou émoussée.3. L’aiguille et/ou le fil ne conviennent pas au tissu utilisé.4. Le fil d’aiguille n’est pas bien enfilé.5. L’aiguille utilisée est de mauvaise qualité.	Page 15Page 15Page 15Page 23Remplacez l’aiguille.
Les piqûres froncent.	1. Le fil d’aiguille est trop tendu.2. Le fil d’aiguille n’est pas bien enfilé.3. L’aiguille est trop lourde pour le tissu utilisé.4. Le point est trop long pour le tissu.* Utilisez un tissu stabilisant pour les tissus très fins.	Page 13Page 23Page 15Raccourcissez le point.
Le tissu n’avance pas régulièrement.	1. Les griffes d’entraînement sont remplies de peluches.2. Les points sont trop serrés.	Page 63Allongez le point.
La machine ne fonctionne pas.	1. La machine n’est pas branchée.2. Le fil est coincé dans le boîtier du crochet.3. L’axe du dévidoir est en position de bobinage.	Page 7Page 63Page 19
Les motifs sont déformés.	1. Le point n’est pas équilibré.	Page 61
La boutonnière est mal cousue.	1. La densité du point ne convient pas au tissu cousu.2. Un entoilage n’est pas utilisé avec les tissus extensibles.	Page 45Page 41
Fonctionnement bruyant.	1. Les griffes d’entraînement sont remplies de peluches.2. Il y a une accumulation de peluches dans le support de canette.	Page 63Page 63
