3550.01.12 - Commutateur Comet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur de pression digital pour pompes submersibles ou de refoulement
Marque	Comet
Modèle	3550.01.12
Dimensions (L x H x P)	100 x 62 x 79 mm (max.)
Alimentation	12 V CC (câble rouge positif)
Type de capteur	Capteur de pression en céramique
Raccordement pompe	Bornes à fiches 6,3 x 0,8 mm
Raccordement hydraulique	Borne à fiche pour tuyau PE ∅ 12 mm (John Guest)
Connexion externe	Connecteur 4 broches pour LED de panne et reset externe
Réglage pression	Potentiomètre pour calibrage de la pression finale
Type de pompe sélectionnable	Commutateur DIP : pompe submersible (OFF) ou pompe de refoulement (ON)
Indicateurs	LED bicolore pour signalisation de panne
Fonctions principales	Détection de fuites, arrêt automatique de la pompe, réglage manuel de la pression de débranchement, régulation de vitesse selon débit, désignation externe de panne
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et sec ; éviter les produits chimiques
Sécurité	Protection contre les fuites et les baisses de pression anormales
Pièces détachées et réparabilité	Pas de pièces détachées fournies ; réparation par un professionnel recommandée
Mise au rebut	Ne pas jeter avec les ordures ménagères ; recycler dans un point de collecte DEEE
Poids estimé	Environ 200 g

FOIRE AUX QUESTIONS - 3550.01.12 Comet

Où installer le commutateur de pression digital ?

Placez l'interrupteur à pression près de la pompe, à l'extérieur du réservoir d'eau, dans un endroit sec et protégé.

Comment brancher le tuyau sur le modèle 3550.01.12 ?

Utilisez la borne à fiche pour tuyau PE de diamètre 12 mm (John Guest). Respectez le sens de flux indiqué par la flèche sur l'appareil.

Comment régler la pression de coupure souhaitée ?

Tournez le potentiomètre (repère 2) pour ajuster la pression finale. Un tour dans le sens horaire augmente la pression, antihoraire la diminue.

Comment sélectionner le type de pompe ?

Utilisez le commutateur DIP (repère 5) : position OFF pour une pompe submersible, position ON pour une pompe de refoulement.

Que faire si la pompe ne s'arrête pas ?

Vérifiez d'abord la pression de réglage : elle peut être trop élevée. Contrôlez également l'absence de fuites et le bon réglage du type de pompe.

Comment réinitialiser après une panne ?

Appuyez sur le bouton-poussoir de Reset (repère 3) pour acquitter la panne. Vous pouvez aussi utiliser un reset externe via le connecteur 4 broches.

Que signifie la LED bicolore ?

La LED indique l'état de fonctionnement : verte en fonctionnement normal, rouge en cas de panne (fuite, baisse de pression).

Comment raccorder la désignation externe de panne ?

Branchez une LED ou un afficheur externe sur le connecteur 4 broches (repère 1) pour visualiser les pannes à distance.

Puis-je utiliser ce commutateur avec une pompe 24 V ?

Non, l'alimentation est exclusivement en 12 V CC. Une tension différente endommagerait l'appareil.

Comment entretenir le commutateur ?

Nettoyez l'extérieur avec un chiffon doux et sec. Évitez l'eau et les produits chimiques. Vérifiez périodiquement les connexions.

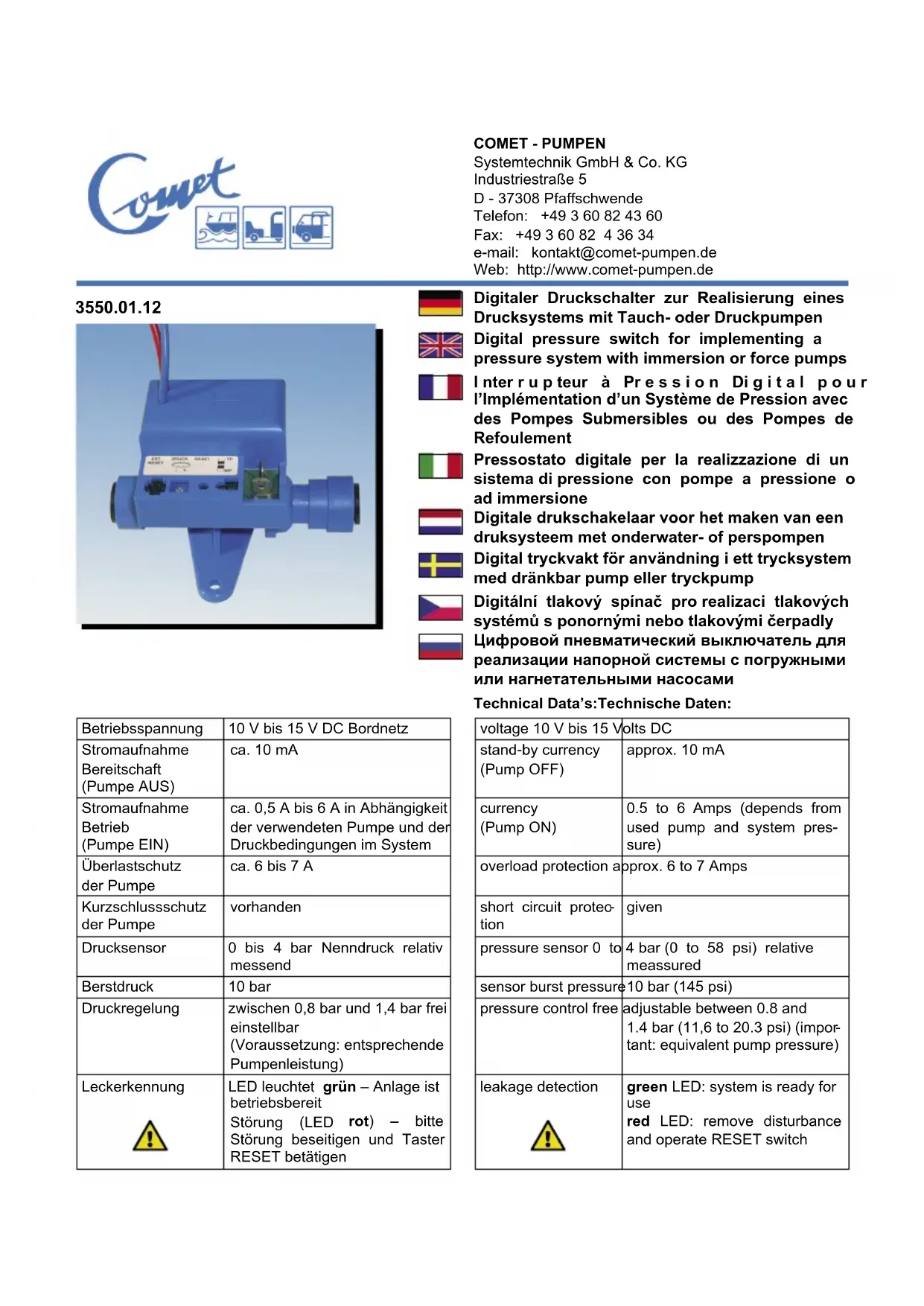

MODE D'EMPLOI 3550.01.12 Comet

Interrupteur à Pression Digital pour l'Implémentation d'un Système de Pression avec des Pompes Submersibles ou des Pompes de Refoulement

Interrupteur à pression digital pour l'implémentation d'un système de pression avec des pompes submersibles ou des pompes de refoulement

3550.01.12 Connexion John Guest

Système de fiches Ø 12 mm 3550.01.20 Connexion X-Fix 3550.01.21 Connexion Tülle

La méthode manométrique a lieu par voie d'un capteur de pression, en céramique. Les voltages produits dans le senseur de pression par les variations de pression changent dans le système sont transférés, à des fins d'évaluation, comme des signaux électriques d'un contrôleur de microprocesseur. Ainsi, on détecte des baisses de pression exceptionnelles dans le système (une valve perméable, des fuites dans le système et positions des tuyaux) et on débranche la pompe. Ainsi, on peut prévenir les dégâts causés aux véhicules de camping causés par les eaux!

Eléments de service:

1 Connecteurs à 4 pins, pour désignation externe de panne par voie de LED et reset externe

2 Potentiomètre servant au calibrage de la pression finale

3 Bouton-poussoir de Reset, servant à un accusé de réception de l'occurrence d'une panne

4 LED à deux couleurs, servant à indiquer une panne

5 Commutateur DIP pour sélectionner le type de pompe

6 Câble de raccordement pour 12 V DC (+ sur rouge)

Alvéoles de raccordement 6,3 x 0,8 pour la connexion des pompes

8 Borne à fiche pour tuyau PE ∅ 12 mm (v. fig.) Borne à fiche pour tuyau de ∅ 10 mm de diamètre intérieur (v. fig.)

Fonctions:

• Détection de fuites et arrêt automatique de la pompe
• capacité de désignation externe de panne
• pression de débranchement, manuellement réglable
• capteur de pression, en céramique
• Réglage de la vitesse de rotation du moteur qui dépend de la quantité d'eau retirée
• Borne à fiche pour tuyau PE ∅ 12 mm (Variation : Borne à fiche pour ∅ 10 mm de diamètre intérieur)

Mise en marche de l'interrupteur à pression digitale:

1. Positionner l'interrupteur à pression près de la pompe, à l'extérieur du réservoir d'eau
2. Brancher le tuyau aux bornes à fiches (8) de l'interrupteur à pression (prêter attention à la direction de flux - voir flèche sur la figure)
3. Raccorder les contacts électriques de la pompe à l'interrupteur de pression (7)
4. Raccorder la ligne de l'interrupteur de pression digital (6) à l'alimentation en courant, de 12 V, de votre véhicule (le rouge est +) (Attention! Pour que l'interrupteur de pression digital puisse détecter une fuite, il doit demeurer toujours alimenté!)
5. Raccordement de la désignation externe de panne, en option (1)
6. Réglage de la pression de l'eau souhaitée (2)
7. Sélectionner le type de pompe à utiliser près du commutateur (5) : Pompe submersible = DEBRANCHEE, Pompe de Refoulement = BRANCHEE

Des détails concernant la protection de l'environnement:

À la fin de sa vie utile, ce produit ne peut être éliminé comme des déchets ménagers ; il devra plutôt être remis chez un point de ramassage pour le recyclage de dispositifs électriques et électroniques. Le symbole figurant sur le produit, le manuel d'utilisation ou l'emballage s'y rapporte.

Selon l'étiquette, les matériaux sont réutilisables. À travers la réutilisation, le recyclage de matériaux ou d'autres modes de recyclage d'électroménagers usagés, vous faites une importante contribution dans le but de protéger l'environnement. Veuillez bien consulter votre administration communale sur le lieu convenable pour l'élimination de déchets.
